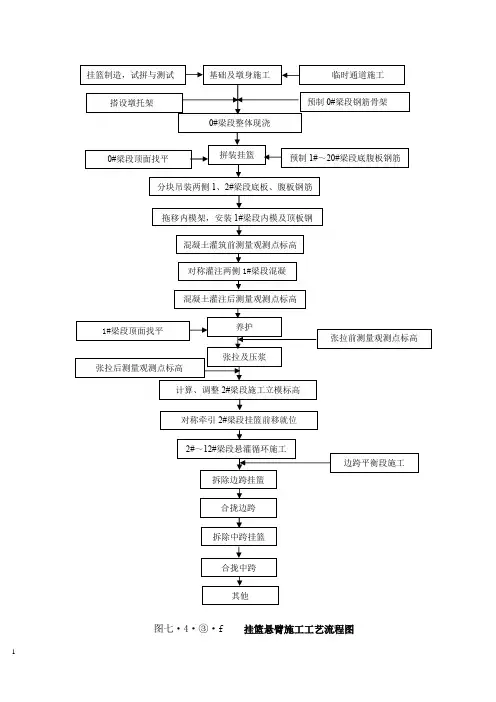

桥梁挂篮悬臂法施工工艺流程图
桥梁挂篮悬臂法施工工艺流程图
施工程序为：施工准备T临时支墩（支座）的锁定T墩顶现浇段施工（0号段施工）T墩顶现浇段（0号段）模板拆除T挂篮拼装T 钢筋安设f混凝土施工f预应力施工f压浆封锚
工艺流程见下图。
桥梁工程施工工艺流程图
