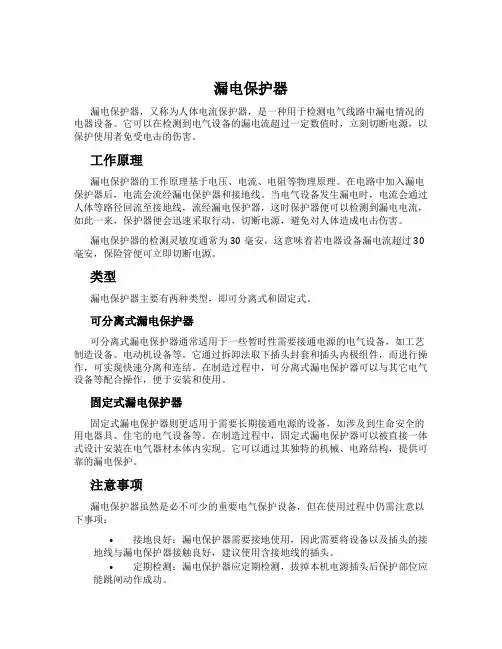

漏电保护器知识

漏电保护器又称漏电保护开关，是一种新型的电气安全装置，其主要用途：

1、防止由于电气设备和电气线路漏电引起的触电事故。

2、防止用电过程中的单相触电事故。

3、及时切断电气设备运行中的单相接地故障，防止因漏电引起的电气火灾事故。

4、在用电过程中，由于电气设备本身的缺陷、使用不当和安全技术措施不利而造成的人身触电和火灾事故，给人民的生命和财产带来了不应有的损失，而漏电保护器的出现，对预防各类事故的发生，及时切断电源，保护设备和人身安全，提供了可靠而有效的技术手段。

漏电保护器的工作原理

漏电保护器全称残余电流动作保护器，主要由三部分组成：检测元件、中间放大环节和操作执行机构。

电气设备漏电时，将呈现出异常的电流和电压信号。漏电保护装置通过检测此异常电流或异常电压信号，经信号处理，促使执行机构动作，借助开关设备迅速切断电源，实施漏电保护下图是漏电保护开

关在三相四线系统中的一般接线图。

RCD

其中：TA为零序电流互感器，GF为主开关，TL为主开关GF的分励脱扣器线圈当被保护电路发生漏电或有人触电时，由于漏电电流的存在，通过TA 一次侧各相负荷电流的相量和不再等于零，即

IL1+IL2+IL3+IN工0产生了剩余电流，TA二次侧线圈就有感应电动

势产生，此信号经中间环节进行处理和比较，当达到预定值时，使主开关分励脱扣器线TL

通电，驱动主开关GF自动跳闸，迅速切断被保护电路的供电电源，从而实现保护。

漏电保护器主要参数

漏电保护器有分断电路的功能，同时内部电路需要供电，因此在选择漏电保护器时首先确保定电压＞＜额

＜频率＞＜额定电流＞满足配电网络的需求。

同时漏电保护器需要按照漏电流大小进行动作，因此具有三个独特的参数:

1、额定漏电动作电流在规定的条件下，使漏电保护器动作的电流值。例如30mA的保护器，当通入电流值达到30mA时，保护器即动作断开电源。

2、额定漏电动作时间是指从突然施加额定漏电动作电流起，到保护电路被切断为止的时间。例如30mA＜ 0.1s的保护器，从电流值达到30mA起，到主触头分离止的时间不超过0.1s。

3、额定漏电不动作电流在规定的条件下，漏电保护器不动作的电流值，一般应选漏电动作电流值

的二分之一。例如漏电动作电流30mA的漏电保护器，在电流值达到15mA以下时, 保护器不应动作，否则因灵敏度太高容易误动作，影响用电设备的正常运行。

漏电保护器电路原理图介绍

图中L 为电磁铁线圈，漏电时可驱动闸刀开关 K1断开，每个桥臂用两只1N4007串联可提 高耐压。R3、R4阻值很大，所以K1合上时，流经L 的电流很小，不足以造成K1断开。R3、 R4为可控硅T1、T2的均压电阻，可以降低对可控硅的耐压要求。 K2为试验按钮，起模拟 漏电的作用。按压试验按钮 K2，K2接通，相当于外线火线对地有漏电，这样，穿过磁环的 三相电源线和零线的电流的矢量和不为零， 磁环上的检测线圈的a 、b 两端就有感应电压输出， 此电压立即触发T2导通。由于C2预先有一定电压，T2导通后，C2便经R6、R5、T2放电, 使R5上产生电压触发T1导通。T1、T2导通后，流经L 的电流增大，使电磁铁动作，驱动 开关K1断开，试验按钮的作用是随时可检查本装置功能是否完好。用电设备漏电引起电磁 铁动作的原理与此相同。R1为压敏电阻，起过压保护作用。

漏电保护器主要作用

漏电保护器内部装有零序互感器，随时监测火线与零线的电流，正常情况下，电流从火线流 到零线，两根电线的电流应该是相等的，在零序互感器上感应出的磁场大小相同方向相反， 相互抵消

蹩皿。漏电轉器工作

R1

RJ 4f0k 12 ST 1693

x R6

47k C2丄 KI

200 R4 n

BT169

D Ct

R5

3Jk

R9

510k f 0

漏电时，一部分电流流入大地，导致火线的电流大于零线，零序互感器内的磁场不再平衡，其次级绕组便感应出电压，触发内部的晶闸管，晶闸管导通后接通电磁脱扣器电源，使脱扣器立即自动跳闸关闭电源。

漏电保护器能够防止触电的原因就在于此，因为漏电后，它能够在0.1秒内断开电源，因此

可以保证安全。

举例煤矿电动机及其供电线路发生的漏电故障常见的有以下几种：

1、由于受潮使电动机及其供电线路绝缘电阻下降，漏地电流增加使电动机外壳及电器外壳带电；

2、电动机及其供电线路绝缘因老化、机械损伤或电压性击穿等原因使一相接地（金属性接地或弧光接地）；

3、电动机及其供电线路带电体的裸露部分（如有机械性损坏或检修时）被人员直接或通过工具等导电体接触造成一相接地的触电事故（偶然性、短暂性）。

放大电路

电珀动作线魅

检测府耶平斷电紀’经过腹大’奥动电密动柞拔鹅

发生漏电故障，如不及时保护，特别在煤矿井下有着严重的后果：

它可能导致人身生命的危险；

它可能引起瓦斯、煤尘的爆炸；

它可能提前点燃雷管。

对于中性点接地系统以及系统有着较大分布电容的中性点不接地系统都有可能使电动机一相绕组烧毁。为此对煤矿电动机及其供电线路，特别是井下，必须进行漏电保护。

什么是直接接触和间接接触保护?

当人体接触带电体有电流通过人体时，就叫人体触电。按照人体触电的原因可分为直接触电和间接触电。

直接触电，是指人体直接触及带电体（如触及相线），导致的触电。间接触电，是指人体触及正常情况下不带电，故障情况下带电的金属导体（如触及漏电设备的外壳），导致的触电。根据触电的原因不同，对触电所采取的防触电措施也分为：直接接触保护相间接接触保护。直接接触保护一般可采用绝缘、防护罩、

围栏、安全距离等措施；间接接触保护一般可采用保护接地（接零）、保护切断、漏电保护器等措施。

人体触电时的危险是什么?

人体触电时，通入人体的电流越大相电流持续的时间越长就越危险。感知—摆

其危险程度大致可以划分为三个阶段: 脱—室颤。

①感知阶段。由于通入电流很小，人体能有感觉（一般大于0.5mA ），此时对人不构成危害。

②摆脱阶段。指手握电极触电时，人能摆脱的最大电流值（一般大于10mA ），此电流虽有一定危险，但可以自己摆脱，所以基本也构不成致命的危险。当电流增大到一定程度，触电

者将因肌肉收缩，发生痉挛导致抓紧带电体，不能自己摆脱。

③室颤阶段。随电流加大和触电时间延长（一般大于50mA和Is），将导致发生心室颤动，如果不立即断

开电源，将会导致死亡。由此可以看出，心室颤动是人体触电致死的最主要原因。所以，对人的保护，常用不引起心室颤动，作为确定电击保护特性的依据。

“30mA s”的安全性是什么？

通过大量的动物试验和研究表明，引起心室颤动不仅与通过人体的电流（I）有关，而且与电流在人体中持续的时间（t）有关，即由通过人体的安全电量Q=i x t来确定，一般为50mA s。就是说当电流不大于50mA，

电流持续时间在Is以内时，一般不会发生心室颤动。但是，如果按照50mA s控制，当通电时间很短而通

人电流较大时（例如500mA< 0.1s ），仍然会有引发心室颤动的危险。虽然低于50mA s不会发生触电致

死的后果，但也会导致触电者失去知觉或发生二次伤害事故。

实践证明，用30mA s作为电击保护装置的动作特性，无论从使用的安全性还是制造方面来说都比较

合适，与50mA s相比较有1.67倍的安全率（K=50/30=1.67 ）。

从“30mA s这个安全限值可以看出，即使电流达到100mA，只要漏电保护器在0.3s之内动作并切断电源, 人体尚不会引起致命的危险。故30mA s这个限值也成为漏电保护器产品的选用依据。

哪些用电设备需安装漏电保护器？

《施工现场临时用电安全技术规范》中规定，施工现场所有用电设备，除作保护接零外，必须在设备负荷

线的首端处设置漏电保护装置。”以上规定讲了三个方面：

①施工现场所有用电设备都要装设漏电保护器。因为建筑施工露天作业、潮湿环境、人员多

变，再加上设备管理环节薄弱，所以用电危险性大，要求所有用电设备包括动力及照明设备、移动式和固定式设备等。当然不包括使用安全电压供电和隔离变压器供电的设备。

②原有按规定进行的保护接零（接地）措施仍按要求不变，这是安全用电的最基本的技术措施不能拆除。

③漏电保护器安装在用电设备负荷线的首端处。这样做的目的，对用电设备进行保护的同时，也对其负荷

线路进行保护，防止由于线路绝缘损坏造成的触电事故。

为什么进行了保护接零（接地）后，还要加装漏电保护器？

无论保护接零还是接地措施，其保护范围都是伺限的。例如保护接零”，就是把电气设备的金属外壳与电

网的零线连接，并在电源侧加装熔断器。

当用电设备发生碰壳故障（某相与外壳碰触）时，则形成该相对零线的单相短路，由于短路电流很大，迅速将保险熔断，断开电源进行保护。

其工作原理是把碰壳故障”改变为单相短路故障”，从而获取大的短路电流切断保险。然而，工地的电气碰壳故障并不频繁，经常发生的是漏电故障，如设备受潮、负荷过大、线路过长、绝缘老化等造成的漏电，这些漏电电流值较小，不能迅速切断保险，因此，故障不会自动消除而长时间存在。但这种漏电电流对人身安全已构成严重的威胁。所以，还需要加装灵敏度更高的漏电保护器进行补充保护。

漏电保护器的种类有哪些？

漏电保护器按不同方式分类来满足使用的选型。如按动作方式可分为电压动作型和电流动作型；按动作机构分，有开关式和继电器式；按极数和线数分，有单极二线、二极、二极三线等等。下面按动作灵敏度和按动作时间分类：

①按动作灵敏度可分为：高灵敏度：漏电动作电流在30mA以下；中灵敏度：30~1000mA ；

低灵敏度：1000mA以上。

②按动作时间可分为：快速型：漏电动作时间小于0.1s ;延时型：动作时间大于0.1s，在0.1-2S 之间；反时限型：随漏电电流的增加，漏电动作时间减小。当额定漏电动作电流时，动作时

间为0.2~1s ；1.4倍动作电流时为0.1，0.5s ；4.4倍动作电流时为小于0.05s。

电子式与电磁式漏电保护器有何不同？

漏电保护器按脱扣方式不同分为电子式与电磁式两类:

①电磁脱扣型漏电保护器，以电磁脱扣器作为中间机构，当发生漏电电流时使机构脱扣断开电源。这种保护器缺点是：成本高、制作工艺要求复杂。

优点是：电磁元件抗干扰性强和抗冲击（过电流和过电压的冲击）能力强；不需要辅助电源；零电压和断相后的漏电特性不变。

②电子式漏电保护器，以晶体管放大器作为中间机构，当发生漏电时由放大器放大后传给继

电器，由继电器控制开关使其断开电源。这种保护器优点是：灵敏度高（可到5mA）;整定

误差小，制作工艺简单、成本低。

缺点是：晶体管承受冲击能力较弱，抗环境干扰差；需要辅助工作电源（电子放大器一般需要十几伏的直

流电源），使漏电特性受工作电压波动的影响；当主电路缺相时，保护器会失去保护功能。

漏电断路器有哪些保护功能?

漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。当采用熔断器作为短路保护时，其规格的选用应与漏电保护器的通断能力相适应。

目前广泛采用了将漏电保护装置与电源开关（自动空气断路器）组装在一起的漏电断路器，这种新型的电源开关具有短路保护、过载保护、漏电保护和欠压保护的效能。安装时简化了线路，缩小了电箱的体积和便于管理。

漏电断路器铭牌型号其含义如下：使用时应注意，因为漏电断路器具有多重防护性能，当发生跳闸时，应具体分清故障原因：当漏电断路器因短路分断时，须开盖检查触头是否有烧损严重或凹坑；当因线路过载跳闸时，不能立即重新闭合。

由于断路器装有热继电器作为过载保护，当出现大于额定电流时，双金属片弯曲使触头分开, 必须待双金属片自然冷却恢复原状后，方可使触头重新闭合。

当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。漏电断路器发生分断跳闸时，L般手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动（分断位置），使操作机构重扣合，再向上进行合闸。漏电断路器可用于容量较大（大于 4.5kw ）的动力线路不频繁操作的开关电

器。

如何选用漏电保护器?

选择漏电保护器应按照使用目的和根据作业条件选用:

按保护目的选用

①以防止人身触电为目的。安装在线路末端，选用高灵敏度，快速型漏电保护器。

②以防止触电为目的与设备接地并用的分支线路，选用中灵敏度、快速型漏电保护器。

③用以防止由漏电引起的火灾和保护线路、设备为目的的干线，应选用中灵敏度、延时型漏电保护器。

按供电方式选用

①保护单相线路（设备）时，选用单极二线或二极漏电保护器。

②保护三相线路（设备）时，选用三极产品

③既有三相又有单相时，选用三极四线或四极产品

在选定漏电保护器的极数时，必须与被保护的线路的线数相适应。保护器的极数是指内部开关触头能断开导线的根数，如三极保护器，是指开关触头可以断开三根导线。而单极二线、二极三线、三极四线的保护器，均有一根直接穿过漏电检测元件而不断开的中性线，在保护器外壳接线端子标有"N"字符号，表示连接工作零线，此端子严禁与PE线连接。

应当注意：不宜将三极漏电保护器用于单相二线（或单相三线）的用电设备。也不宜将四极漏电保护器用于三相三线的用电设备。更不允许用三相三极漏电保护器代替三相四极漏电保护器。

按照分级配电的要求，电箱应该有几种设置?

施工现场一般按三级配电，所以电箱也应按分级设置，即在总配电箱下，设分配电箱，分配电箱以下设开关箱，开关箱以下就是用电设备。

配电箱是配电系统中，电源与用电设备之间送电和配电的中枢环节，是专门用作分配电力的电气装置，各级配电都是经过配电箱进行的。总配电箱控制整个系统的配电，分配电箱控制每一支路的配电。

开关箱是配电系统的最末端，再往下就是用电设备，每台用电设备由自己专用的开关箱控制, 实行一机一闸。不得几台设备合用一个开关箱，防止误操作事故；也不要把动力与照明控制合置在一个开关箱内，防止因动力线路故障影响照明。开关箱上接电源下接用电设备，操作频繁、危险性大，必须引起重视。

电箱内各电器元件的选择，必须与线路和用电设备相适应。电箱安装垂直、牢固，周围留有操作空间，地

面无积水、无杂物，附近无热源、无振动，电箱应防雨、防尘。开关箱距离被控制的固定设备不应超过3m。

为什么要采用分级保护?

因为低压供配电一般都采用分级配电。如果只在线路末端（开关箱内）安装漏电保护器，虽然发生漏电时,

能断开故障线路，但保护范围小；同样，若只在分支干线（分配箱内）或干线（总配电箱内）安装漏电保护器，虽然保护范围大，如果某一用电设备漏电跳闸时，将造成整个系统全部停电，既影响无故障设备的正常运行，又不便查找事故，显然这些保护方式都有不足之处。

因此，应接线路和负载等不同要求，在低压干线、分支线路和线路末端，分别安装具有不同漏电动作特性的保护器，形成分级漏电保护网。分级保护时，各级选用保护范围应相互配合, 保证在末端发生漏电故障或人身触电事故时，漏电保护器不越级动作；同时要求，当下级保护器发生故障时，上级保护器动作，补救下级失灵的意外情况。

实行分级保护，可使每台用电设备均有两级以上的漏电防护措施，不仅对低压电网所有线路末端的用电设备创造了安全运行条件和提供了人身安全的直接接触与间接接触的多重防护，而且可以最大限度地缩小发生故障时停电的范围，且容易发现和查找故障点，对提高安全用电水平和降低触电事故、保障作业安全有着积极的作用。
