经济型数控车床故障诊断与维修论文

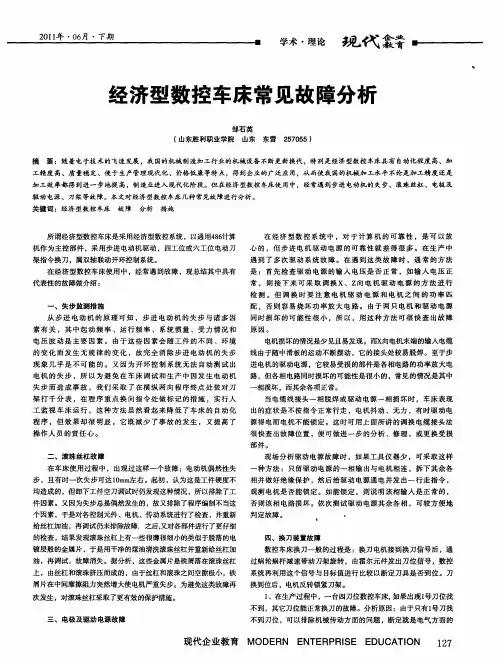

浅谈经济型数控车床故障诊断与维修【摘要】电子技术的发展以及国内数控装置的发展使得数控装置的价格走低，特别是经济型数控车系统的价格已经是到达了它的最低点。经济型数控车床在中国的机械加工行业中得到了迅速普及，使得我国机械加工水平无论在加工质量方面还是在加工效率方面也得到了迅速提高。但是随着机床使用时间的延长，数控机床会出现这样或那样的故障，本文就以经济型数控机床的常见故障为例，谈了一些解决的办法。
【关键词】数控车床霍尔开关继电器伺服驱动
一、换刀装置故障
数控车换刀一般的过程是：换刀电机接到换刀信号后，通过蜗轮蜗杆减速带动刀架旋转，由霍尔元件发出刀位信号，数控系统再利用这个信号与目标值进行比较以判断刀具是否到位。刀换到位后，电机反转缩紧刀架。在我维修数控车的过程中遇到了以下几个故障现象。
故障一：一台四刀位数控车床，发生一号刀位找不到，其它刀位能正常换刀的故障现象。
故障分析：由于只有一号刀找不到刀位，可以排除机械传动方面的问题，确定就是电气方面的故障。可能是该刀位的霍尔元件及其周围线路出现问题，导致该刀位信号不能输送给plc。对照电路图利用万用表检查后发现：1号刀位霍尔元件的24v供电正常，gnd 线路为正常，t1信号线正常。因此可以断定是霍尔元件损坏导致该
C6140车床数控改造毕业设计论文
毕业设计任务书 毕业设计题目：经济型C6140车床数控改造
内容和要求：内容：司服进给系统的校核计算和微机数控系统硬件电路设计，完成普通C6140车床的数控化改造及相关图纸。 技术要求：利用微机对纵、横向进给系统进行开环控制，纵向（Z向）脉冲当量为0.01mm/脉冲，横向（X向）脉冲当量为0.005mm/脉冲，驱动采用步进电机，传动系统采用滚珠丝杠，刀架采用自动转位刀架。 工作质量要求：方案设计合理，理论计算准确，结构设计合理，图纸图面清楚，投影正确，标注完整，设计及绘图过程符合国家要求等。 软硬件条件：个人计算机；参考书；AutoCAD（或其他绘图条件） 指导教师（签字）：年月日
机床作为机械制造业的重要基础装备，它的发展一直引起人们的关注，由于计算机技术的兴起，促使机床的控制信息出现了质的突破，导致了应用数字化技术进行柔性自动化控制的新一代机床－数控机床的诞生 和发展。计算机的出现和应用，为人类提供了实现机械加工工艺过程自动化的理想手段。用经济型数控系统改造普通机床，在投资少的情况下，使其既能满足加工的需要，又能提高机床的自动化程度，比较符合我国的国情。到目前为止，已有很多厂家生产经济型数控系统。可以预料，今后，机床的经济型数控化改造将迅速发展和普及。 关键词：机床, 数控机床, 伺服进给系统, 单片机
1．前言 (1) 1.1 概述 (1) 1.2 数控机床和数控技术 (1) 1.3 数控机床的特点 (2) 1.4 数控机床的发展 (3) 2．总体方案的设计 (4) 2.1 设计任务与要求 (4) 2.1.1 课程设计的目的 (4) 2.1.2 课程设计的主要技术参数 (4) 2.2.3 课程设计的内容 (5) 2.2.4 课程设计的要求 (5) 2.2.5 课程设计的图纸 (5) 2.2 总体方案的设计 (5) 2.2.1 数控系统运动方式的确定 (5) 2.2.2 伺服进给系统的改造设计 (6) 2.2.3 数控系统的硬件电路设计 (6) 3．伺服进给系统的计算 (8) 3.1 确定系统脉冲当量 (8) 3.2 切削力的计算 (8) 3.2.1 纵车外圆 (8) 3.2.2 横切端面 (8) 3.3 滚珠丝杠螺母副的计算与选型 (9) 3.3.1 纵向进给丝杠 (9) 3.3.2 横向进给丝杠......................................... .11 3.3.3 纵向和横向滚珠丝杠螺母副几何参数..................... .14
(完整版)华中数控车床常见故障诊断与维修毕业设计
毕业论文（设计）题目华中数控车床常见故障诊断与维修 班级 110217 专业数控设备应用与维护 分院工程技术分院 指导教师王锐
2013年 11 月 30 日 目录 摘要 (1) 第1章数控车床维修基础 (2) 1.1 数控车床维修的基本要求 (2) 1.2 故障的分析方法 (4) 1.3 维修的基本步骤 (5) 第2章华中系统的诊断与维修 (8) 2.1 CNC系统的主要故障 (8) https://www.360docs.net/doc/7517224902.html,C系统软件故障纤细及其成因 (9) https://www.360docs.net/doc/7517224902.html,C硬件故障现象及其成因 (9) 2.4 CNC系统的自诊断 (10) 第3章华中数控机床常见故障诊断及维修实例 (11) 3.1 数控机床出现急停故障 (11) 3.1.1机床一直处于急停状态，不能复位 (12) 3.1.2在自动运行的过程中，报跟踪误差过大引起的急停故障 (12) 3.1.3伺服单元报警引起的急停 (12) 3.1.4主轴单元报警引起的急停 (13) 3.2 机床回参考点（回零）故障 (13) 3.2.1参考点编码器类故障分析与维修 (13) 3.2.2回零重复性差或参考位置偏差 (14) 3.2.3参考点位置偏差一个栅格（参考点发生整螺距偏移） (15)
3.2.4回参考点时，出现超程报警 (15) 3.2.5回参考点过程中出现“软超程”报警 (16) 3.3 刀架故障 (16) 3.3.1刀架抬起不转动故障 (17) 3.3.2刀架旋转不止故障 (18) 3.3.3刀架定位不准故障 (18) 3.3.4刀架转动不到位故障 (19) 3.4 数控机床PLC故障诊断的方法 (19) 第4章设计小结 (21) 参考文献 (22) 致谢 (23) 摘要 系统可靠性是指数控系统在规定的条件和规定的时间内完成规定功 能的能力，故障是指系统在规定的条件和规定的时间内失去了规定的功能。 数控机床是复杂的大系统，它涉及光、机、电、液等很多技术，发生故障 是难免的。机械锈蚀、机械磨损、机械失效，电子元器件老化、插件接触 不良、电流电压波动、温度变化、干扰、噪声，软件丢失或本身有隐患、 灰尘，操作失误等都可导致数控机床出故障。为了便于维修，现将各系统 的结构简介和维修如下。 关键词: 数控机床故障诊断，影响，分析故障，排除故障 第1章数控车床维修基础 1.1 数控车床维修的基本要求
数控机床维修论文
摘要：科学技术的发展，对机械产品提出了高精度、高复杂性的要求，而且产品的更新换代也在加快，这对机床设备不仅提出了精度和效率的要求，而且也对其提出了通用性和灵活性的要求。数控机床就是针对这种要求而产生的一种新型自动化机床。数控机床集微电子技术、计算机技术、自动控制技术及伺服驱动技术、精密机械技术于一体，是高度机电一体化的典型产品。它本身又是机电一体化的重要组成部分，是现代机床技术水平的重要标志。数控机床体现了当前世界机床技术进步的主流，是衡量机械制造工艺水平的重要指标，在柔性生产和计算机集成制造等先进制造技术中起着重要的基础核心作用。 关键字：数控机床，多功能，电主轴，滚珠丝杠，自动化 一、与普通机床相比，数控机床具有的特点： 1）由于数控车床刀架的两个方向运动分别由两台伺服电动机驱动，所以它的传动链短。不必使用挂轮、光杠等传动部件，用伺服电动机直接与丝杠联结带动刀架运动。伺服电动机丝杠间也可以用同步皮带副或齿轮副联结。 2）多功能数控车床是采用直流或交流主轴控制单元来驱动主轴，按控制指令作无级变速，主轴之间不必用多级齿轮副来进行变速。为扩大变速范围，现在一般还要通过一级齿轮副，以实现分段无级调速，即使这样，床头箱内的结构已比传统车床简单得多。数控车床的另一个结构特点是刚度大，这是为了与控制系统的高精度控制相匹配，以便适应高精度的加工。 3）数控车床的第三个结构特点是轻拖动。刀架移动一般采用滚珠丝杠副。滚珠丝杠副是数控车床的关键机械部件之一，滚珠丝杠两端安装的转动轴承是专用铀承，它的压力角比常用的向心推力球辆承要大得多。这种专用轴承配对安装，是选配的，最好在轴承出厂时就是成对的。 4）为了拖动轻便，数控车床的润滑都比较充分，大部分采用油雾自动润滑。5）由于数控机床的价格较高、控制系统的寿命较长，所以数控车床的滑动导轨也要求耐磨性好。数控车床一般采用镶钢导轨，这样机床精度保持的时间就比较长，其使用寿命也可延长很多。 5）数控车床还具有加工冷却充分、防护较严密等特点，自动运转时一般都处于全封闭或半封闭状态。 6）数控车床一般还配有自动排屑装置。 二、数控机床新技术 1）电主轴：是最近几年在数控机床领域出现的将机床主轴与主轴电机融为一体的新技术，它与直线电机技术、高速刀具技术一起，将会把高速加工推向一个新时代。电主轴是一套组件，它包括电主轴本身及其附件：电主轴、高频变频装置、油雾润滑器、冷却装置、内置编码器、换刀装置。 电主轴所融合的技术： 高速轴承技术：电主轴通常采用复合陶瓷轴承，耐磨耐热，寿命是传统轴承的几
CAK系列数控车床维修实例
沈阳CAK系列数控车床维修实例 沈阳第一机床厂生产的CAK系列数控车床，主要用于轴类、盘类零件的精加工和半精加工，可以进行内、外圆柱表面、锥面、螺纹、镗孔、铰孔以及各种曲线回转体的加工，适合汽车、摩托车，电子、航天、军工等多种行业的机械加工，深得用户的一致好评。 但是，再好的产品，由于操作人员的使用不当，再加上机械零件的磨损、疲劳、失效，电器元件老化变质，以及恶劣的生产环境，又疏于保养，难免就会出现各种各样的故障。不过，在众多的机械和电气故障当中，百分之八十都是一般性的常见故障，这类故障却是生产设备出现频率最多的问题，但都能在很短时间内解决。再有百分之二十就是有一些难度的疑难故障了，需要假以时日才能解决故障。 要想设备少出故障，少停机，关键还得企业老板要重视设备的日常维护保养工作，不然故障停机时间太长，无法按时交货，只有哭晕在厕所了。 多年前在网络上写过一些维修的实例，全是实际工作中遇到的故障，主要就是那百分之八十的常见故障，纯属个人维修经验之杂谈，已好久都没有更新了，现抽空整理原来发布的维修实例，并更新了有记载的维修实例分享给大家，以解决实际生产中遇到的问题。 2020年8月18日
例1 、主轴无力（2007.6.26） CAK3675数车，系统：GSK980TD，变频器：沈阳北辰SC1000，主轴电机：5.5KW，主轴转速：200-3000（手动卡盘2000）。 用户反映才买的4台CAK3675机床，在低速50r/min，吃刀量1mm，F0.1mm出现闷车（即主轴停住），后在相同速度下，手逮住卡盘（注意，此法不可取，十分危险）也能使主轴停下。 此现象明显是转矩太低引起。 由于用户不了解变频调速原理，当变频器带普通电机长期运行时，由于散热效果变差，电机温度升高，所以不能长期低速运行，如果要低速恒转矩长期运行，必须使用专用变频电机。 再加上没有仔细看说明书，以为从0-2000转都能正常使用，按说明书要求最低转速是200转，低于此转速虽然也能转动，但转矩很低，将影响正常加工，应避免安排加工低于200转以下的工件。 北辰变频器是V/F控制方式，这种变频器本身就是在低速时输出转矩较低，要提高低速输出转矩，只能修改参数满足其要求。 主要有以下几个参数： 1、转矩提升（补偿）：根据现场情况适当增加设定值，加大后要十分注意电机的温度和电流，过大将会损坏电机； 2、中间输出频率电压； 3、最低输出频率电压。 参数1一般单独使用； 参数2、3在不使用1参数时使用，低速输出转矩不足时根据实际情况增大2、3参数设定值，如果出现启动时冲击较大，减小设定值。 本例适当增大设定值后问题解决。 其它变频器也可以参照本例。 强烈建议不要长期在机床规定最低主轴转速下运行。 以上方法，仅供参考。 例2 、Z轴运行不稳（2007.6） 机型：CAK50135nj ，系统：GSK980TD 故障现象： 快移倍率100％的情况下，在自动运行G00时，Z轴出现一冲一冲的现象，快移倍率50％的情况下，则无此现象； 快移倍率50％、100％的情况下，手动快移也无一冲一冲的现象。 排除方法： 初步分析是Z轴的快移加减速时间参数不合适造成，原Z轴加减速时间参数25＃＝80，由于不同机床有不同的机械性能，故根据现场情况试把参数减小为60，下电后再上电，故障排除。 注：加减速特性调整 加减速时间常数越大，加速、减速过程越慢，机床运动的冲击越小，加工时的效率越低；加减速时间常数越小，加速、减速过程越快，机床运动的冲击越大，加工时的效率越高。
