除锈剂配方
除锈剂配方
本文档由深圳机械展SIMM整理，详细介绍除锈剂配方。
除锈剂一般成分
生活中简单的除锈方法：用盐酸除锈，然后用蒸馏水清洗。然而盐酸有一定的腐蚀性，可用西红柿【就是平时我们吃的翻茄】代替盐酸去除菜刀上的锈迹。只要是酸性液体都有除锈的功能；比如说：我们平时吃的醋。
金属除锈剂是由硫酸、磷酸、盐酸、乌洛托品、膨润土等为原料，经混合调制而成，本剂可广泛应用于制造业、建筑业、修理业、交通、能源、电力、石油及矿山开采等多种行业，适用于机械设备、车辆、船舶、军械、五金工具、建筑模板、金属零配件等钢材的除锈。尤其适合于钢、铁、合金钢等的除锈。本剂具有原料易得、制备简单、使用方便等特点。
碱性除油一般是KOH/NAOH+表面活性剂+缓蚀剂酸性除油一般是盐酸+表面活性剂+缓蚀剂也有中性的除油剂，主要就是活性剂的皂化反应
除锈剂配方成分配制原料
（1）硫酸：玻璃蚀刻液Ⅱ。本剂中用作去油剂和去锈剂。选用工业品。
（2）磷酸：磷酸—氧化铜粘合剂。本剂中用作生成磷化膜防锈涂层的原料。选用工业品。（3）盐酸：手指烟渍清洁剂。本剂中用作去油剂及除锈剂。选用37%的工业品。
（4）乌洛托品：脚气粉。本剂中用作防锈助剂。选用工业品。
（5）膨润土：又名斑脱岩。一种土状矿物。乳白色至橄绿色。比一般粘土更能吸附水分。在本剂中用人填充剂。
（6）水：自来水。
金属除锈液配方集合
配方1(%) ：铬酐15，磷酸8.5，水76.5。
处理温度：85~95℃,处理时间：2分钟以上。此配方只能除轻锈，对基体金属不腐蚀，适用于精密铜钢组合件，轴承除锈。
配方2 ：磷酸（比重1.71）60~70毫升,铬酐200~250克,水1升.
处理温度：90~100℃，处理时间：轻锈需十几分钟，重锈需数小时。此配方对基体金属腐蚀微小。适用于精密钢组合件，轴承除锈，需经常加水，保持一定浓度。
配方3 ：铬酐150克，硫酸10克，水1升。
处理温度：80~90℃，处理时间：轻锈数分钟即可除去，重锈需数小时以上。此配方适用于精密零件，仪表零件除锈。
配方4 ：磷酸（比重1.71）480毫升,丁酮或丙酮500毫升,对苯二酚20克,水2~2.5升.
处理温度：室温，处理时间：数十秒至数分钟。此配方除锈快，处理超过5分钟时，基体金
属受腐蚀变暗，变黑。
配方5 ：磷酸（比重1.71550,丁醇50，乙醇50，对苯二酚10克，水250。
处理温度：室温，处理时间：10秒至30分钟。此配方除锈快，处理超过5分钟时，基体金属要变黑。
配方6(%) ：硫酸（10水溶液）99，甲醛（40%水溶液）1。
处理温度：室温，处理时间：数十秒至10余分钟。此配方适用于对尺寸要求不严格的零件。
配方7(%) ：硫酸（工业用）18~20，食盐4~5，硫脲0.3~0.5,水余量.
处理温度：65~80℃，处理时间：20~40分钟。
此配方适用于铸铁，清除大块氧化皮。若铸件表面有型砂，可加入2~5%氢氟酸。除锈后的处理：（1）自来水冲洗；（2）中和（碳酸钠2%，水98%，时间5~10分钟）；（3）自来水冲洗；（4）磷化（磷酸8~10%，碳酸钡0.1%,时间15~20分钟,室温）.磷化后,冲洗干净或再进一步作防锈处理.
配方8 ：硫酸（工业用）65毫升,缓蚀剂(邻甲苯基硫脲)3~10克,水1升.
处理温度：50~80℃，处理时间:5~10分钟.此配方适用于形状简单,尺寸要求不严的工件.除锈后零件表面较光洁.
配方9(升) ：盐酸(工业用)1,缓蚀剂(苯胺与六次甲基四胺缩合物)3~5克,水1.
处理温度：室温,处理时间:5~10分钟.此配方适用于形状简单,尺寸要求不严的工件.除锈后零件表面较光洁.
配方10(毫升) ：盐酸(工业用)100,硫酸(工业用)100,水1000,权洗缓蚀剂3~10克.
处理温度：30~40℃,处理时间:3~10分钟.此配方除锈快.
配方11(%) ：磷酸(工业用)2~15,水85~98.
处理温度:80℃,处理时间:30~60分钟.此配方处理后会变色,需涂油漆.
配方12(体积份数) ：(1)磷酸(工业用)1,酒精(工业用)1,处理温度:室温,处理时间:夏天烈日下
1~3小时.(2)磷酸1,酒精1.处理温度:室温,处理时间:室内2~6小时.(3)磷酸1,酒精3,处理温度:60~120℃,处理时间:冬天6小时以上.
此配方适用大型零件.按配方(1).(2).(3)顺次分三步进行,有防锈作用,并可作为油漆底层.
配方13 ：盐酸45~50,硝酸5,水40~50.
处理时间：10~15分钟，处理温度：60℃以上。此配方适用于不锈钢材的防锈。先用5%硝酸溶液松动氧化皮约1~2小时。除锈后，表面黑膜可用3%硝酸加0.5%双氧水除去.
配方14(%) ：盐酸25,硝酸5,硫酸5,水65.
处理温度:50~60℃,处理时间:30~60分钟.此配方适用于不锈钢去除铁屑,氧化皮,锈斑经酸洗
后表面较光亮.
配方15(%) ：盐酸11,双氧水15,氢氟酸6,水余量.
处理温度:50~60℃,处理时间:5~10分钟.此配方对基体金属的侵蚀开始较快,随后逐渐减少,适用于不锈钢零件.
配方16(克/升) ：磷酸100,铬酐180,乌洛托品3~5.
处理温度:85~95℃,处理时间:20~25分钟.此配方适用于钢制精密中,小零件的除锈,也可作为钢制零件的除锈.
内容来源网络，由深圳机械展收集整理！
更多相关内容，就在深圳机械展！
各种钢铁管道用酸洗、除锈配方
钢铁酸洗除锈配方 1）钢铁、铸钢氧化皮除锈液 工业硫酸（相对密度1.84）75~100g/L 食盐200~500g/L KC缓蚀剂3~5g/L 工业盐酸（相对密度1.18）110~150g/L 酸洗温度20~60°C 酸洗时间5~10min 常温特效除锈液，能快速清洗钢铁表面的铁锈及氧化皮，并兼有除油作用，其组成和工作条件如下： 工业硫酸（相对密度1.84）150~200g/L 六次甲基四胺3g/L 三乙醇胺2g/L 工业盐酸（含量30%）200~300g/L 食盐200~300g/L 除锈温度15~25°C 十二烷基磺酸钠10g/L 除锈时间2~5min 注：食盐能控制H2SO4对碳钢、铬钢、铬镍钢的腐蚀作用，兼做防灰剂。 2、为防止酸雾，可加入10%抑雾剂。 这种除锈液清洗速度快，常温下，除锈不超过10min。因有防尘防灰剂，酸洗后金属表面清洁，呈灰白色表面。锦州炼油厂对200m，Φ200mm~300mm钢管衬橡胶，先要进行钢管内除锈，使用的就是这种除锈液，效果非常理想，橡胶衬里经检查全部合格。 2）、碳钢水冷器除锈液碳钢水冷器防腐涂装前要进行酸洗除锈。洗液配方如下（质量分数）: 工业盐酸48.6~64.6% 工业水51.4%~35.4% （含量30%）六次甲基四胺为酸液的0.3% 酸洗工艺：常温酸洗30~60,min，然后水洗至中性，最后再进行磷化或钝化处理。现国内水冷换热器除锈多用此工艺配方，涂装效果良好。 3）、钢铁大块氧化皮除锈液
工业盐酸（30%）350g/L 苯胺0.3g/L 六次甲基四胺0.8g/L 水余量 冰醋酸0.8g/L 除锈工艺：在30~50°C的温度下，除锈1h，然后进行水洗，至pH值为7.最后用10%的亚硝酸钠溶液在30~40°C的温度下钝化30min即可防止生锈。 4）、高合金钢除锈液 工业盐酸（30%）12~28g/L 若丁1~2g/L 硝酸（相对密度1.33~1.38）110~120g/L 水余量 除锈工艺：在40~50°C的温度下，除锈15~16min，然后进行水洗。此配方主要适用于高合金钢的除锈。 5）、轻锈除液到（质量分数） 铬酐15 水76.5 磷酸8.5 酸洗工艺：将除锈液升温到85~95°C，酸洗2~3min，即可除锈。此配方主要适用于精密零件、轴承等的除轻锈。 6）精密仪表、零件除锈液 工业硫酸（相对密度1.84）15g/L 铬酐150g/L 水余量 除锈液工作条件：除锈温度80~90°C，除锈时间，10~20min。 7）、钢铁除油、除锈、磷化、钝化清洗液 随着工业的发展，目前出现了“二合一”除油、除锈，“三合一”除油、除锈、磷化或钝化等多功能除锈剂。 除锈工艺：常温酸洗除锈2~10min，然后进行水洗，直至中性，最后再进行防锈处理。其配方如下图 除锈液配方
防锈剂MSDS
防锈剂MSDS 一、物品名称 物品名称: 防锈剂 物品英文名称: Mould protector 二、产品成分资料 成分名称百分比成分名称百分比产品主要成分及进口防锈剂 45 渗透剂 3 百分比精炼羊毛脂 20 其他 0.5 环保型溶剂 10 LPG抛射剂 21.5 三、技术指标 项目单位指标检验结果 内压力 KG ?12 符合 有效成分 % ?85 90 四、危险性概述 危险性类别 2级 侵入途径吸入、食入 健康危害吸食会导致乏力、头晕、呕吐、严重者会危及生命，对皮肤无明显 刺激环境危害无 燃爆危害本品易燃 五、急救措施 皮肤接触用大量清水冲洗 眼睛接触立即提起眼睑，用流动清水冲洗，严重者就医 吸入迅速脱离现场至空气新鲜处，严重者就医 食入立即送医院就医 六、消防措施 危险特性遇明火，高温易燃
消防人员必须佩带防毒面具，穿全身消防服，在容器底部喷洒，洒水保持火灭火方法场容器冷却，直至灭火结束，处在火场中的容器若已产生声音，必须马上撤 离，灭火剂:雾状水，泡沫，干粉，二氧化碳，砂土七、泄露处理 切断电源泄露处理泄露地区保持通风 八、操作处置与储存 注意通风，操作人员必须经过专门培训，严格遵守操作规程，远离火种、 热源，工作场所严禁吸烟。使用防爆型通风系统和设备。防止蒸汽泄漏到操作注意事项工作场所的空气中。避免与氧化剂接触。搬运时要轻装轻卸，防止容器损 坏。配备相应品种和数量的消防器材。 储存于阴凉、通风干燥处、远离火种，电源，室温低于40?仓库内，不可储存注意事项倒置，不得靠近热源和酸碱等腐蚀性介质，严禁暴晒，堆垛不可超过8箱， 且应离地面10cm以上。 九、接触控制/个体防护 职业接触限值中国MAC(mg/m?) 无 工程控制注意通风 眼睛防护一般不需特殊防护，高浓度接触时可戴防护眼镜 手防护一般不需特殊防护，高浓度接触时可戴橡胶耐油手套 其他防护工作场所严禁吸烟，注意通风十、理化特性 外观白色/绿色/透明液体 比重(g/m?) 0.903—0.925 粘度(25?) 160?
除锈剂成分

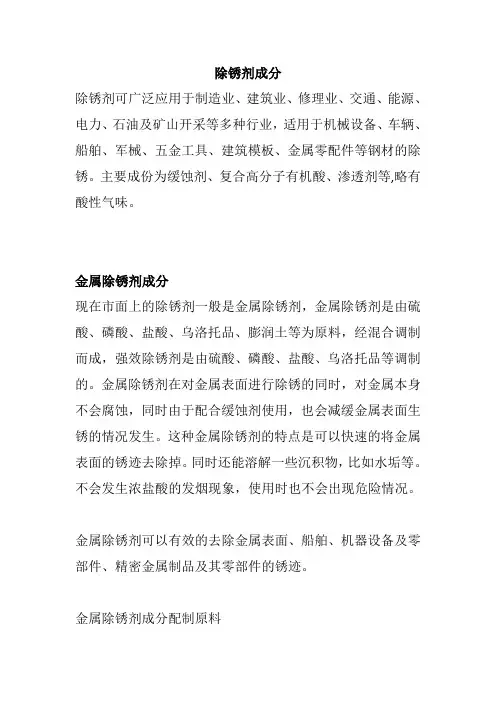

除锈剂成分 除锈剂可广泛应用于制造业、建筑业、修理业、交通、能源、电力、石油及矿山开采等多种行业，适用于机械设备、车辆、船舶、军械、五金工具、建筑模板、金属零配件等钢材的除锈。主要成份为缓蚀剂、复合高分子有机酸、渗透剂等,略有酸性气味。 金属除锈剂成分 现在市面上的除锈剂一般是金属除锈剂，金属除锈剂是由硫酸、磷酸、盐酸、乌洛托品、膨润土等为原料，经混合调制而成，强效除锈剂是由硫酸、磷酸、盐酸、乌洛托品等调制的。金属除锈剂在对金属表面进行除锈的同时，对金属本身不会腐蚀，同时由于配合缓蚀剂使用，也会减缓金属表面生锈的情况发生。这种金属除锈剂的特点是可以快速的将金属表面的锈迹去除掉。同时还能溶解一些沉积物，比如水垢等。不会发生浓盐酸的发烟现象，使用时也不会出现危险情况。 金属除锈剂可以有效的去除金属表面、船舶、机器设备及零部件、精密金属制品及其零部件的锈迹。 金属除锈剂成分配制原料
（1）硫酸：玻璃蚀刻液Ⅱ。本剂中用作去油剂和去锈剂。选用工业品。 （2）磷酸：磷酸—氧化铜粘合剂。本剂中用作生成磷化膜防锈涂层的原料。选用工业品。 （3）盐酸：手指烟渍清洁剂。本剂中用作去油剂及除锈剂。选用37%的工业品。（4）乌洛托品：脚气粉。本剂中用作防锈助剂。选用工业品。 （5）膨润土：又名斑脱岩。一种土状矿物。乳白色至橄绿色。比一般粘土更能吸附水分。在本剂中用人填充剂。（6）水：自来水。 金属除锈剂的配方（重量份）硫酸40磷酸19盐酸4乌洛托品1膨润土适量水4 配制技术 按配方量将硫酸酸、磷酸、盐酸、水及乌洛托品混合，并搅拌均匀，然后加入适量膨润土，边加边搅拌成稠糊状，放置3～4小时即可。 使用方法与注意事项 使用前应先将金属表面去油、除污后进行防锈。使用时可用毛刷将本剂涂刷到锈蚀的金属表面上，涂抹厚度约为1～2 毫米，处理时间视锈蚀和度而定，轻锈放置1小时左右即可，重锈要放置24～30小时，再把涂层除去，然后用抹布或废
中性除油除垢剂机理说明
诚信敬业创新进取 中性除油除垢剂产品说明书 中性除油除锈剂是一种不含无机酸处理剂，具有除油、除锈、除垢、除焊渣和轧制鳞片的功能，清洁效果极佳的清洗剂，可常温使用，也可加温使用，加温不超80度使用，清洗后，易于漂洗，漂洗水用量比酸性除锈可节约80%以上，工件不产生“氢脆”，锈蚀完全溶解，无片状剥落，具有比传统清洗无可比拟的优势；绿色环保，产品不腐蚀、无酸味，不含环保禁排成分，完全符合欧盟ROSH指令十项，是一种性能优越、安全环保的清洗剂，本品使用超声波清洗更显优势。 化学机理： 1，产品中的采用多种化学螯合剂，螯合剂多个配位原子的配位体与金属氧化物离子生成溶于水的螯合物，起到了快速除锈剂的功效，鳌合除锈避免了酸洗除锈的“渗氢”现象，更好保证了金属表面的机械性能。 2，产品中含有复合的除油剂，特别是使用了非离子表面活性剂与阴离子表面活性剂的复合，在一定的温度下更好发挥了对油垢的乳化、渗透、分散的作用，使油脂剥离金属表面，在常温条件下，除油剂的皂化、乳化能力降低，有利于油脂漂浮于槽液表面，便于清理。理化特性： 状态：液体；颜色：透明无色；PH值：6±0.5；沸点：100度；燃点：无意义；密 度：1.15；味道：基本无味； 产品特点： 1.应用范围广：可用于钢、铜、铝、不锈钢等金属或多种混合材质设备、工件上的油污、油 垢、浮锈、锈垢、金属氧化物等清洗。 2.除油能力强，对于难洗的冷板油脂、压铸铝合金脱模剂均可以在常温下按在2-5分钟内清 洗干净。 3.除锈彻底，螯合除锈均匀，不产生大锈片剥离，不会导致系统夹缝和毛细管堵 塞，除锈后也可以无需漂洗直接皮膜或钝化。 4．可常温使用，也可加温使用，加温60度使用，其除锈能力与盐酸除锈能力相 当。 5．无毒、无味、不燃不爆，对设备不腐蚀，安全环保。 6．碳钢清洗后水漂洗，不烘干的情况下，可以保持2分钟左右不生水锈。 7.本品废液和清洗液均为中性，不含强酸、重金属、废液简单处理即可排放。 8.本清洗剂稳定，保质期两年以上，也不影响使用效果。 使用方法： 1，一般性的油脂和锈蚀，采用药水5-10%浓度，常温浸泡3-10分钟，加温40-60度，干净时间更短。 2，较难除的油脂或锈蚀，采用药水20%浓度，常温5-20分钟，加温40-60度，可以除更重的油污或锈蚀，或大大缩短清洗时间。 3，推荐使用：常温按照1：2稀释使用；加温40-60度，按照1：（4-9）稀释使用。 4，锌合金工件，建议浓度不高于10%。 废水处理： 本品不含任何环保禁排成分，完全无毒，对水体、水下生物无害，污水作简单处理可排放。 1
金属清洗剂配方
清洗油污的金属清洗剂由表面活性剂和助剂组成。表面活性剂一般为脂肪族衍生物或所有脂肪烃的芳香族衍生物，对汪污有强润湿、增溶和乳化能力。如油酸三乙醇胺、烷基磷酸酯、酰胺磷酸酯、酚醚蔌醇醚、磷酸酯、脂肪醇聚氧乙烯醚等。 防锈缓蚀剂是金属清洗剂不可少的组分，其用于清洗金属表面，使无腐蚀、无损伤，清洗扣使金属表面洁净光亮并有一定的缓蚀防锈作用。常见无机缓蚀剂有亚硝酸钠、亚硝酸钠十灭水碳酸钠、磷酸三钠、磷酸氢二钠、硅酸钠、碳酸铵等。有机缓蚀剂有苯甲酸钠、苯甲酸铵、苯乙醇胺、尿素等。这些缓蚀剂可单独使用，但最好复配使用。 消泡剂主要是为便于清洗金属的操作，一般要求低泡或无泡状态，在配方中加有聚醚2010、磷酸三丁酯、有机硅、油酸等。 通常清洗体系有：①酸性清洗加入磷酸、硫酸、乙酸等配合溶剂和表面活性剂，以溶解金属氧化物和乳化油污来完成清洗目的。 ②碱性清洗加入氢氧化钠、偏硅酸钠、碳酸钠等，通常在50～90℃下进行，除去油污和油腻。③溶剂清洗加入汽油、煤油、柴油等。 总之根据不同原料和需要、应用的方法和范围，应配制不的配方。 除锈现时多采用酸性除锈剂。含有硫酸、盐酸或硝酸等，适量加入表面活性剂以防止金属氢脆，促进酸与金属锈层氧化物反应，并提高酸性效率。
为掏酸协和挥发，还要加入缓蚀剂添加物，如十二烷基苯磺盐与苯硫脲混合物，多氧烷基咪唑啉油酸盐、苯胺与甲醛混合物等。 目前，为减少硫酸、硝酸、盐酸对人体危害，已用氨基磺酸和表面活性剂复配，得到好用的配方产品，供人们使用。 金属清洗剂 酸性金属清洗剂 配方1 配方2 配方3
制备将磷酸与乙醇酸加到水中，后中入表面活性剂辛基酚（EO）9～10醚。如果使用冷水，应将表面活性剂辛基酚（EO）9～10醚与3份温水预混。 说明使用浓度：～15g/L。 碱性金属清洗剂 配方1 制备将各组分加完后，高速搅拌，直至成均相。 说明 PH值，黏度（23℃），相凝聚温度℃。 使用浓度:～15g/L。 配方2
钢筋除锈剂的使用方法及注意事项
钢筋除锈剂的使用方法及注意事项 钢筋除锈剂除锈原理：完全区别于盐酸等无机酸，通过溶解铁锈进行除锈。本公司生产的‘三超’牌钢筋除锈剂主要由多种促进剂、剥离剂、抑制剂、有机酸（植酸和食用磷酸）、表面活性剂等复配而成。通过对钢筋表面锈层的渗透、吸收、转化和再生等化学反应，相互协同把铁锈转化成致密的磷酸锌铁类复合盐，该盐最终固化成防水、防锈的中性高抗蚀化学转化膜（灰褐色），牢固的固化在钢筋表面，能明显提高钢筋混凝土握裹力和混凝土的粘接力，有效降低和减缓混凝土中钢筋的锈蚀。 钢筋除锈剂使用方法： 1、轻度锈蚀：直接喷涂钢筋除锈剂到锈蚀钢筋上，2-4小时见效果，24小时干透后方可打混凝土。使用钢筋除锈剂CX—04型号。
2、重度锈蚀钢筋：预处理后，再喷涂（绑扎好的）或刷涂（未加工的螺纹钢）钢筋除锈剂。使用钢筋除锈剂CX—06型号。 3、量大浸泡除锈：直接浸泡在钢筋除锈剂中，适当时间后取出晾干即可。使用钢筋除锈剂CX—04型号。 钢筋除锈剂注意事项： 1、钢筋除锈剂原液使用、喷涂和刷涂不能兑水使用（否则起白灰）；浸泡使用时原则上可适量兑水，建议原液使用。 2、喷涂或刷涂钢筋除锈剂后24小时未干透前请勿溅水，否则会有白灰（发白后需再次刷涂一遍），施工操作时应确认天气，请勿在雨雪天气施工。 3、喷涂钢筋除锈剂之前，最好能用高压水冲洗一下（三四十分钟后再喷涂钢筋除锈剂），特别是钢筋表面较脏的情况。夏季施工要避开中午高温时段、冬季施工要赶在中午温度高的时段。 4、重度钢筋除锈建议先预处理，预处理方式有：钢筋除锈机除锈、高压水枪冲洗、震动棒震动等。 5、重度锈蚀钢筋喷涂钢筋除锈剂时务必足量喷涂除锈剂（以浸润铁锈层为准）（有条件的还要二次喷涂），喷的少锈的很的话会起白灰，一旦起白灰需再次刷涂（不是喷涂）一遍钢筋除锈剂。 6、重度锈蚀钢筋在刷涂钢筋除锈剂之前，需先把钢筋摆开，两面刷涂钢筋除锈剂，刷涂使用CX—06的钢筋除锈剂或使用CX—04的钢筋除锈剂刷涂两遍。 7、浸泡除锈时，如钢筋很脏建议先清洗后再浸泡，如锈蚀严重则建
建筑钢结构化学除锈
建筑钢结构化学除锈技术 三超钢构除锈剂应用研究 郑州三超除锈技术有限公司 摘要：三超化学除锈剂在化学除锈过程中、通过一系列的协同化学反应、在钢结构表面产生一层磷化膜，既能有效提高防腐油漆与钢构表面的附着力、显著提高油漆防腐性能，又能有效防止钢构表面的锈蚀（常见钢结构厂房返修，都是因为防腐漆下面的槽钢表面往外拱锈造成表面生锈）。使用化学除锈剂除锈彻底、施工简单、防锈效果好、经济高效、环保节能。 关键词：钢结构化学除锈防腐处理 引言 目前在钢构建筑行业，涂装前处理的常见的除锈工艺是机械抛丸和喷沙、手工电动钢丝刷打磨等工艺。机械抛丸和喷沙能有效除净钢构表面的油渍、铁锈、氧化皮和老漆皮，油漆的附着力基本上是最好的，但因械抛丸和喷沙后钢构表面活性很高，如两天内不进行喷涂，将很快返锈产生浮锈；即便是及时进行涂装，但因械抛丸和喷沙处理过的钢构表面活性高而不防锈，空气中水分会穿过漆膜到达钢构表面，也会造成钢构表面锈蚀、最终造成漆膜表面生锈，只不过这种锈蚀相对于手动、电动打磨要慢；手工、电动钢丝刷打磨只能除净钢构表面的锈蚀和污物，无法去除凹凹的锈渍，造成钢构表面留有余锈，锈核就可使钢铁底材继续生锈，最终导致钢构漆膜表面生锈。即使除锈非常干净，由于新金属表面积加大，吸收空气中水份增多，受环境腐蚀介质影响，发生锈蚀的可能性增加。在这种情况下，即使使用防锈涂料，三个月到半年就出现漆膜开裂脱落，漆膜锈迹斑斑，达不到预期的防锈效果。因此，用涂料防腐防锈，关键是使金属表面上不再存在继续生锈的条件，也就是说要有防锈能力。 市面上防腐涂料品种很多，但优质的除锈、防锈处理才是防腐根本所在。既能除锈，又能防锈的功能性涂料常见的有磷化底漆，但磷化底漆说到底还是油漆，不可能有很好的除锈效果。郑州三超除锈技术有限公司研发的SCT —002化学除锈剂（三超钢构除锈剂）既能有效除锈，又能有效防锈，是钢结构建筑施工中除锈的绝佳选择。 一、三超钢构除锈剂除锈原理 1、钢铁的腐蚀 钢铁是热力学性质不稳定的材料，成品钢材经200oC—300 oC高温退火后，在表面形成相对稳定的蓝色 Fe3O4 膜层，曝露在空气中，经由化学与电化学腐蚀，从里到外逐渐形成 :FeO﹒nH2O、 Fe2O3﹒nH2O、 Fe3O4﹒nH2O三层
金属清洗剂配方
对金属清洗，一是除油，二是除锈。 清洗油污的金属清洗剂由表面活性剂和助剂组成。表面活性剂一般为脂肪族衍生物或所有脂肪烃的芳香族衍生物，对汪污有强润湿、增溶和乳化能力。如油酸三乙醇胺、烷基磷酸酯、酰胺磷酸酯、酚醚蔌醇醚、磷酸酯、脂肪醇聚氧乙烯醚等。 防锈缓蚀剂是金属清洗剂不可少的组分，其用于清洗金属表面，使无腐蚀、无损伤，清洗扣使金属表面洁净光亮并有一定的缓蚀防锈作用。常见无机缓蚀剂有亚硝酸钠、亚硝酸钠十灭水碳酸钠、磷酸三钠、磷酸氢二钠、硅酸钠、碳酸铵等。有机缓蚀剂有苯甲酸钠、苯甲酸铵、苯乙醇胺、尿素等。这些缓蚀剂可单独使用，但最好复配使用。 消泡剂主要是为便于清洗金属的操作，一般要求低泡或无泡状态，在配方中加有聚醚2010、磷酸三丁酯、有机硅、油酸等。 通常清洗体系有：①酸性清洗加入磷酸、硫酸、乙酸等配合溶剂和表面活性剂，以溶解金属氧化物和乳化油污来完成清洗目的。②碱性清洗加入氢氧化钠、偏硅酸钠、碳酸钠等，通常在50～90℃下进行，除去油污和油腻。③溶剂清洗加入汽油、煤油、柴油等。 总之根据不同原料和需要、应用的方法和范围，应配制不的配方。 除锈现时多采用酸性除锈剂。含有硫酸、盐酸或硝酸等，适量加入表面活性剂以防止金属氢脆，促进酸与金属锈层氧化物反应，并提高酸性效率。 为掏酸协和挥发，还要加入缓蚀剂添加物，如十二烷基苯磺盐与苯硫脲混合物，多氧烷基咪唑啉油酸盐、苯胺与甲醛混合物等。
目前，为减少硫酸、硝酸、盐酸对人体危害，已用氨基磺酸和表面活性剂复配，得到好用的配方产品，供人们使用。 金属清洗剂 酸性金属清洗剂 配方1 配方2 配方3 制备将磷酸与乙醇酸加到水中，后中入表面活性剂辛基酚（EO）9～10醚。如果使用冷水，应将表面活性剂辛基酚（EO）9～10醚与3份温水预混。 说明使用浓度：7.5～15g/L。 碱性金属清洗剂
铜材防锈剂 防变色剂
针对铜材化学抛光、电解抛光、机械抛光等表面处理后，立即进行钝化处理，将活泼金属表层转换为惰性的金属表层，可有效防止铜材表面氧化，保持抛光后的本色。 适合的材料:适合所有铜及铜合金材料。 特性与优点 本产品具有以下优点: 产品特征操作优势客户受益 设备配置需求无毒、低腐蚀、一般塑胶容器即可、无需专用设备、配置灵活温度要求常温即可使用方便、节省电力成本 钝化性能NSS中性盐雾测试＞48H 性能稳定、无后顾之忧 适用范围适用于铜及铜合金材料材料通用性强、便于使用 在拥有漂亮的外观下，还是一种容易与氧气发生反应的化学成分。铜材氧化的速度是相信很多铜材的制造加工厂都是深有体会的，总是在加工制造出来了后只要记过1天或者几天就变色了，有些严重点的更是会长绿毛，氧化皮非常严重的等都有。而这样已经不能让客户接受了。 钝化处理 主要工艺流程:工件--除油清洗--过水--抛光--过水--退膜--过水--钝化--过水--烘干 做完钝化就可以拿出来过水烘干即可。(曾生-166-20！61/0194）做完钝化后一般能保持1-2年的时间不在氧化。 凯盟牌铜材钝化液的强大优势： 一、专利配方、专利产品、市场传统产品无法比拟。
二、操作简间，无需复杂设备，常温即可使用。 三、高效：钝化所需时间短，效率高。 四、抗氧气化性极高、盐雾测试效果明显优于铬酸钝化。 五、安全环保、无含有害物质、无气味、水性产品。 铜材防锈剂MS0424 典型数据测试标准 闪点(开口), ℃12~28℃闪点测试仪 外观无色液体目视 pH值6~7 精密PH试纸 耐温实验（紫铜，120℃）> 1小时恒温试验箱 腐蚀试验（紫铜，NSS测试）> 24小时盐雾测试机 铜材钝化液使用方法: 1、将各种钝化后的铜件在钝化后立即配合本液使用（因为铜材放在自然环境中氧化速度非常快，几小时内即可氧化变色），钝化后清洗干净，放在本液体中浸泡8分钟时间。 2、到时间后取出，用清水冲洗干净。 3、烘干包装（建议烘干温度不要超出60度，最好是自然温度“风”干），过高的温度会使铜材变黄。 铜材钝化液铜材钝化液厂家铜材钝化液图片铜材钝化液价格 铜保护剂由我公司经与国内知名高等院校长期研发的专利产品，针对目前全世界对于铜材钝化一直耐盐雾不长的不足点，突破目前市场的传统配方，大胆采用从未有过的合成新材料、新工艺。目前在铜材钝化方面已达到世界领先水平。具
几种防锈效果较好的油溶性防锈剂
几种防锈效果较好的油溶性防锈剂 实验目的：开发一种新型的以煤油为基础油的防锈剂。 实验仪器：烧杯、磁子搅拌器、秒表 实验步骤：取煤油50ml，其它各组成助剂均1-2g，在室温下用磁子搅拌器搅拌30-60分钟，使各组成助剂完全溶于煤油中。 复配结果： 1．防锈油的复配，见表一： 表一、配制的几种较好防锈剂
2．性能检测： 2.1铁钉除锈实验 往6个不同的烧杯中分别倒入30ml的防锈剂①、②、③、④、⑤和未添加防锈剂的煤油，并分别放入一根生锈的铁钉。静置片刻，观察其变化情况。其结果如下： 表二：铁钉除锈实验结果 未添加防锈剂①防锈剂②防锈剂③防锈剂④防锈剂⑤30分钟无变化无变化无变化无变化无变化无变化 60分钟无变化出现变亮 的基体出现变亮 的基体 出现变亮 的基体 出现变亮 的基体 出现变亮 的基体 90分钟无变化亮斑面积 变大亮斑面积 变大 亮斑面积 变大 亮斑面积 变大 亮斑面积 变大 120分钟无变化亮斑面积 变大亮斑面积 变大 亮斑面积 变大 亮斑面积 变大 亮斑面积 变大 从此结果看出，这几种防锈剂对生锈的铁钉都有一定的去锈效果，看不出具体那一个的效果最佳，所以还要进一步的检测。 2.2链条除锈实验 往6个不同的烧杯中分别倒入30ml的防锈剂①、②、③、④、⑤和未添加防锈剂的煤油，并分别放入一段有大量油渍的自行车链条，静置，观察其变化情况。两个小时后，其变化情况和生锈的铁钉的效果有些不同，防锈剂②的效果最佳。 配制5％NaCl溶液，取300ml去离子水倒入一500ml的烧杯中，称取15gNaCl，放入此烧杯中，使用瓷子搅拌器搅拌均匀，并逐渐加热到70℃。 用标记好的细线分别把前面经不同防锈剂处理后的六个链条绑住，放入70℃的5％NaCl溶液中浸泡。 往四个不同的烧杯中分别倒入30ml的防锈剂⑥、防锈剂⑦、防锈剂⑧和未添加防锈剂的煤油，并分别放入一根生锈的铁钉。静置片刻，观察其变化情况。发现三种防锈剂都有不同程度的变亮，防锈剂⑦的效果最佳，而且亮斑的面积最
磷化钝化除油除锈专利——D0507)
磷化钝化除油除锈专利——D0507 1、不锈钢酸洗—钝化膏 2、不锈钢酸洗钝化剂 3、不锈钢氧化皮清除钝化剂 4、常温不水洗漆前锌钙磷化液 5、常温高效除油除锈清洗剂 6、常温黑色磷化液 7、常温静态型金属表面去油剂 8、常温磷化液 9、超低温多功能磷化液产品 10、超低温快速“四合一”磷化液 11、除油除锈钝化宽温磷化液 12、除油除锈防锈剂 13、除油除锈磷化液 14、除油除锈无渣常温磷化液 15、单面镀锌钢条的磷化处理方法 16、低温快速彩膜磷化剂 17、低温化锈防锈磷化液 18、低温快速磷化剂 19、电化学法金属表面除锈除垢工艺 20、齿轮电镀锌－铁合金及其黑色钝化工艺 21、镀锌三价铬白色钝化液 22、对磷化液补充的方法 23、钝化处理金属热加工工具的方法 24、多功能低温金属磷化液 25、改进的非促进铁磷化 26、钢工件表面钝化处理的方法 27、钢铁表面涂漆前处理液—一步磷化液 28、钢铁除锈、钝化新工艺 29、钢铁快速钝化处理工艺 30、钢铁冷变形加工的磷化液及其磷化工艺 31、高效常温除油除锈涂料 32、工业废磷化液的处理方法 33、光整锌花热镀锌板的磷化方法 34、固体羧酸水溶液加磷化锌杀虫 35、黑色金属表面钝化亚硝酸钠废液处理 36、黑色金属常温磷化剂 37、黑色磷化液 38、黑色磷化液及其制备方法 39、环保型多方式、快速节能铁系磷化液 40、机械零件中温锰基磷化 41、激光淬火前处理常温磷化新工艺 42、节能常温快速磷化液
43、金黄色膜常温磷化粉 44、金属表面高效除油除锈剂 45、金属表面磷化用的预漂洗液 46、金属除油除锈液及其制造方法 47、金属磷化工艺 48、浸渍磷化用的磷酸盐溶液 49、具有化学泳涂作用的快速无水磷化液 50、快速低温除锈液的制备及其应用 51、离子镀膜前工件处理工艺及除油、去污清洗剂 52、磷化液及其制备方法 53、绿色环保型常温磷化液的制备方法 54、钠盐镀锌极低铬二次钝化配方及工艺 55、耐高温除油化锈防护漆及其制造方法 56、钕铁硼制品的除锈方法及装置 57、气雾除油干洗剂 58、汽车涂装用中温磷化液 59、去除锈和油漆的方法及设备 60、热轧簿钢板磷化除锈方法 61、三价铬彩虹色钝化液 62、三元金属钝化剂配方和工艺 63、室温磷化液及其配制方法 64、水位表上的玻璃板不用拆装除锈法 65、碳素钢管酸洗、中和、钝化工艺及配方 66、铜和铜合金表面钝化处理方法 67、铜及铜合金表面钝化的新方法 68、涂装前处理清洁生产除油剂 69、锌、铁金属及其组件同槽磷化方法 70、锌钙系磷化液 71、锌磷化处理法和污染可能性减小的组合物 72、锌锰镍三元系中温磷化液 73、一种半水煤气除油方法 74、一种常温磷化液 75、一种除锈磷化液 76、一种除油剂及其生产方法 77、一种钢铁除锈磷化剂的配制工艺及其应用 78、一种钢铁除锈磷化液 79、一种钢铁除锈液的配方 80、一种钢铁工件常温高效除锈添加剂、制备及其用途 81、一种高效除锈防锈剂 82、一种含油乳化废水的破乳除油方法 83、一种黑色磷化处理的预处理液 84、一种基于新型吸附剂的废水粗粒化除油净化方法 85、一种节能型低宽温快速磷化液 86、一种马氏体不锈钢化学钝化工艺
环保型除锈喷雾剂-埃斯润滑科技常州
环保型除锈喷雾剂 谭沛（埃斯润滑科技（常州）有限公司）方震国际涂层技术创新协会一、前言 近代工业在直链经济的指导下，全球经济（特别是制造业，航空、航天、交通、核电、能源等等）得到了快速增长和环境，生态得到了极大的破坏。在大自然环境的恶化和认为的不当行为，不仅造成了金属资源的浪费，更重要的是对金属结构造成的直接破坏，致使恶性事故不断发生，危及人身的健康和安全。 金属与非金属的老化，特别用量最大的黑色金属的腐蚀现象所造成的损失是非常巨大的，全世界每年因为金属腐蚀所造成的损失是非常巨大的，全世界每年因为金属腐蚀所造成的直接损失，大约为7000多亿元，约占世界各国国民生产总值GDP之和的2~4%（而我国约占GDP 的4%以上）。这还不包括由于钢铁腐蚀所造成的间接损失。腐蚀所造成的经济损失是非常巨大的，因而解决钢铁腐蚀的问题，则是近代科学家门日思夜想的大问题。 二、关于钢铁防腐 防腐蚀的方法 1.选用耐腐蚀材料，如不锈钢、玻璃钢、化工陶瓷、塑料、橡胶等 2.选用保护性耐腐蚀覆盖层和保护膜如镀层、涂层、转化膜、陶瓷覆盖层等 3.应用电化学保护，如阳极和阴极保护 4.选用防腐蚀添加剂，如缓蚀剂、减氧化剂 5.调整腐蚀介质的酸碱度和中和剂
6.控制和改善工况环境使其免受腐蚀介质的侵蚀如用氮气，惰性气体保护 7.改善设备构造防止腐蚀介质和化学药品的积累 8.采用保护设施将设备与腐蚀介质隔离起来，如采用防护套，防护罩等 但这些方法之中，应用最广泛，最方便的方法，莫过于涂料涂覆到钢铁表面的方法。 但按照涂料对钢铁部件，构件进行防腐处理的施工规范的要求，必须对钢铁表面进行严格的表面处理，其表面不允许有油脂锈蚀和杂质……等，而且要求其表面的清洁度一定要达到Sa2.5级才能达到预期的防腐效果，否则就不可能让涂层与基面有良好的结合力，在使用过程中，会很快失效。 三、关于除锈 目前采用除锈的方法 1.人工除锈采用砂纸打磨，钢丝刷等 2.化学除锈采用酸洗 3.风动或电动设备除锈，每小时可以出去1~2㎡的锈蚀面积 4.喷丸（砂）除锈，目前有敞开式喷丸（砂）机，密闭式和真空式喷丸（砂）机三种类型。但应用较多的是敞开式喷丸（砂）机，它可以以4~5㎡/h的速度去除掉在基材，构件上的氧化皮。铁锈及旧漆膜，但这种除锈方法费工，费时比较麻烦，所用的磨料也不易回收，对环境有较大的污染，还容易对人的健康有较大的危害。在目前有史以来的环保法颁布之后，在实施中肯定会有一种阻力。
除锈防锈转化膜处理剂
除锈防锈转化膜处理剂使用手册 应用领域： 除锈防锈转化膜处理剂T30是具有国际领先技术水平的金属表面处理产品，用于汽车和船舶制造与修理中钢材表面(如汽车底架底盘，船体钢板表面等）涂漆前的除锈防锈处理。广泛用于各种钢铁制造及加工业，各种露天管道表面的除锈防锈处理，如钢结构、桥梁、铁塔、机械装备、钢铁容器、钢门钢窗、公路护栏、石油管道等设备的制造及使用过程中的维护与保养。可作为涂装前的除锈防锈处理底漆使用；也可单独作为除锈防锈漆使用；本品具有优异的耐腐蚀效果和与其它涂层的匹配性。 理化指标： 序号项目技术指标 1 外观无色、淡黄色液体或乳白色胶状液体 2 气味轻微气味 3 配比原液使用 4 密度(g/cm3) 1.30±0.05 5 PH值0.5~1.0 6 工作温度(℃) -10~60℃ 7 施工方式浸泡、喷淋、刷涂 8 干燥时间 表干30min，实干24h （25℃，相对湿度65%）
本品环保、高效、性能优越、操作方便 ?除锈防锈效果佳，本产品在常温下将钢铁表面的锈和氧化皮转化成一种与钢铁结合紧密 的高抗蚀性的钢铁保护膜，室内放置半年以上不生锈，从而起到除锈防锈的双重作用。 实干后，配合适当的面漆可在自然条件下10年以上不生锈； ?本品可取代喷砂除锈、手工、机械打磨等除锈和氧化皮工艺，直接与钢铁表面的锈蚀物、 氧化皮反应，生成高抗蚀性的钢铁保护膜，从而减轻工人的劳动强度和环境污染； ?本品可用于已生锈钢铁构件的防腐处理，避免传统酸洗带来的酸液残留问题； ?本品为水性体系，不含甲醛，苯等任何对人体有害物质，且VOC低，不含重金属，属于 无毒可生物降解的药剂，对环境无污染； ?本品成膜对焊接、切割等均无影响，并且与油漆有良好的结合力； ?本品涂刷、浸泡、喷淋等均可； ?使用方便，对不同工件可分别采用涂刷、浸泡工艺，尤其对于不宜浸泡的大型钢铁构件 和固定钢铁件，更可显示出其独特优势； ?使用时安全无毒、难燃、无排放、无污染。
防锈油材料
1. 防锈油中的抗氧化剂 防锈油在贮存和使用过程中，通常因受光、热和金属等的作用而发生自由基连锁降解反应，导致油品产生沉淀或凝胶而变质，为此通常需加入一种能阻止或减缓防锈油氧化变质的添加剂-抗氧化剂。防锈油中常用的抗氧化剂有酚类和胺类。 1.2，6-二叔丁基对甲酚：它是以异丁烯和对甲酚在浓硫酸催化下发生烷基化反应，再经中和精制而成，是一种自由基反应终止剂，代号为T501，也称264。常温下为白色或微黄结晶，在防锈油中的常用量为0.3%. 2.二苯胺：它是苯胺在无水三氯化铝催化作用下，进行缩合反应，再经盐析中和、蒸馏、结晶而得，是一种自由基反应终止剂。常温下，无色至浅灰色结晶，可燃，有芳香味，曝光后成灰黑色，溶于矿油、乙醚、苯、冰醋酸和二硫化碳。 3.丁基辛基二硫代磷酸锌：其是以异辛醇、正丁醇、五氧化二磷及氧化锌为原料，以150SN中性油为稀释剂，经硫磷化、皂化反应，再经真空脱水过滤而得，代号T202.是一种过氧化分解剂，同时具有抗磨和抗腐性能，在较高的温度下仍有较好的抗氧化性，可用作润滑型防锈油的抗氧化剂，常用量为0.5%. 2. 防锈油的辅助材料 为了使防锈油能满足不同防锈对象、不同使用工艺及贮存等需要，配方中除了油溶性缓蚀剂和上述某些辅助添加剂外，有时还需加入一些特殊的添加剂。1.消泡剂：对于使用防锈油或者润滑型防锈油的设备，当机器运转时，与油液接触的空气层被振动，部分被带入油液中，成形的小气泡难以消失，消泡剂分子则可迅速进入气泡与油液的界面，破坏界面液膜的力学平衡，达到破坏泡沫或抑制泡沫的目的。甲基硅油是常用的一种消泡剂。2.极压添加剂：对于使用防锈油设备，机器运转时，相互接触的金属表面的局部有时会产生很高的压力和大量的摩擦热，使金属间的油性膜遭到破坏，造成部件严重磨损或烧结。极压添加剂在上述条件下可与金属面形成熔点较低、剪切强度较小的化学反应膜，代替金属间的直接磨擦，减少磨擦阻力，防止金属表面的擦伤和烧结。常用的极压剂有：含硼化合物、硫磷化合物、氯化物和某些高分子化合物等。3.助溶剂：它是能使在防锈油中溶解性较差的某些添加剂增加溶解度，使该添加剂稳定地存在于防锈油体系中的一类化合物。常用的助溶剂有：邻苯二甲酸二丁酯、邻苯二甲酸二辛酯、乙醇和丁醇等。 3. 防锈油中常用防锈剂环烷酸锌 防锈油中常用的防锈剂环烷酸锌，是原油在碱洗过程中得到的副产品环烷酸钠，经硫酸锌复分解反应制得。常温上呈棕黄色至深褐色黏稠液体。环烷酸锌溶于矿物油，对强极性缓蚀剂有一定的助溶作用。对黑色金属的抗湿热效果明显，对汗液有中和置换性，对紫铜、黄铜、青铜防锈效果不显著，抗重叠性也不理想，抗盐雾性能差。与石油磺酸钡或二壬基萘磺酸钡配合使用能增强对铸铁的防锈效果。环烷酸锌的加入会增大基础油的酸值，用量为1%时，可使酸值增加1.0-1.2mgKOH/g，并明显加速矿物油氧化，在受热时氧化更快。用于黑色金属、有色金属工序间或库房短期防锈。含环烷酸锌量较大的油品，避免长时间加热，防止氧化。 4. 制防锈油用材料硬脂酸铝 硬脂酸铝俗称拉丝牛油或玻璃牛油。常温下呈白色粉末或固体颗粒，不溶于水，在矿物油中的溶解度较小，
环保钢筋除锈剂的性能特点
环保钢筋除锈剂的性能特点 钢筋除锈是工地比较常见的问题，工地上的人都不会太陌生，尤其是停工过的工地，钢筋受潮易生锈，再复工后首先面临的就是钢筋除锈！但还是有不少工地上的人表示对其一窍不通，不知道怎么办才好。别着急，让小编为你奉上这些钢筋除锈必备小技巧，带你快速简单的上手。 据郑州三超除锈技术有限公司多年的施工经验提示：现在各级施工单位都需要经过环保部门的审核才能批复施工，也就是说需要采用环保钢筋除锈的方法，但是市场上很多除锈的方法并没有那么环保。比方说，采用干喷砂除锈尽管施工效率高，但扬尘比较大，对环境又污染，有些工地对这方面要求比较严，不让使用！而人工除锈劳动效率低、成本大，更适合工件表面局部面积的除锈；机器除锈法仅适用于螺纹钢原材、盘圆除锈。钢筋除锈剂适用于各种形状的生锈钢筋，越来越多的工地更倾向于选择钢筋除锈剂除锈，使用该方法简单易操作，成本相对较低，收到不少客户的好评。 一、钢筋除锈剂产品特性： 环保钢筋除锈剂为弱酸性液体，常温使用，操作简单安全。其成分主要是由多种有机酸、抑制剂、缓蚀剂及剥离剂配制而成，除锈原理是通过对生锈钢筋表面的渗透、吸收、转化和再生等一系列的化学反应，最终把铁锈转化成致密的磷酸锌铁类复合盐，锈滞自然转化后形成一层氧化层，该氧化层最终固化成防水、防锈的中性高抗蚀化学转化膜。除锈过程中不会对钢筋表面产生腐蚀，不会改变钢筋的性能，不会影响混凝土握裹力和混凝土的粘接力。
二、钢筋除锈剂使用方法： 三超除锈工程师提醒您：针对不同的钢筋除锈情况，使用方法也有所区别。 针对已绑扎的钢筋原位除锈，具体操作方法如下：将钢筋除锈剂（原液使用、不能兑水）装入喷雾器中直接喷涂于钢筋表面，以润透钢筋锈渍为准。表干2—4小时，实干24小时，干透后露出钢筋原色。有效防锈3—6个月，保护钢筋不再出现浮锈和斑锈，杜绝钢筋锈蚀的危害，节省除锈补强的成本、工期短和费用低，安全、环保、快捷。（注意：如果钢筋表面锈蚀轻为浮锈时，直接喷涂原液；钢筋表面为重锈或掉渣时应先敲打或震动后再喷涂钢筋除锈剂）。 上图为雁鸣湖某工地使用钢筋除锈剂除锈前后对比图 针对大量螺纹钢浸泡除锈，可将钢筋除锈剂2比3适量稀释（原液使用），然后将需钢筋、架子管浸没在钢筋除锈剂中，待锈迹清洗干净后取出晾干即可。 针对严重锈蚀绑扎钢筋除锈，钢筋预除锈（敲打或震动）——>喷涂钢筋除锈剂——>高压水枪冲洗。注意喷涂钢筋除锈剂前有条件的先高压水枪冲洗一下，
防锈剂配方组成参考,防锈机理及配制方法
防锈剂配方组成参考，防锈机理及配制方法 黑色金属（钢材）置于室外或露天条件下容易生锈，不但影响外观质量，还会影响喷漆、粘接等工艺的正常进行，如不及时处理，更会造成材料的报废，导致不必要的经济损失。 传统的化学除锈通常使用强酸，酸能与铁锈及金属氧化物发生化学反应，生成可溶性盐类，从而达到除锈的目的，除锈的同时，酸又能和基础金属发生反应放出氢，氢能对铁锈和难溶的氧化皮产生压力，有利于他们的剥落和高价铁的还原，加速酸洗的过程，但传统的酸液处理方法也存在着明显的缺陷：即处理过程中大量氢气的产生会使钢材产生氢脆现象，引起金属的力学性能下降，影响钢铁本身的强度；同时易形成酸雾，影响操作人员的健康和腐蚀周围的设备及环境；酸液的消耗量也较大，增加处理成本；这类酸会对钢材形成过腐蚀。此外大量产生的残渣，需经常排放，既严重腐蚀工业管道，又污染土壤和环境。 它可广泛应用于制造业、建筑业、修理业、交通、能源、电力、石油及矿山开采等多种行业，适用于机械设备、车辆、船舶、军械、五金工具、建筑模板、金属零配件等钢材的除锈．其优越的性能会给您带来意想不到的方便和实惠。 禾川化学技术团队具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！
1.防锈剂配方参考 成分投料比 盐酸40~60 乌洛托品1~3 十二烷基苯磺酸钠2~5 十二烷基硫酸钠0~1 三乙醇胺0~0.5 氯化钠0~1 柠檬酸0~2 2.配制方法 将一定分量的各组分（盐酸（30~80g）、六亚甲基四胺（1~10g）、十二烷基苯磺酸钠（1~10g）、十二烷基硫酸钠（0~2g）、尿素、（三乙醇胺）、氯化钠、6501、TX-10少量，再配加由十二烷基苯磺酸钠、十二烷基磺酸钠、柠檬酸、盐酸配制的活化剂，混合均匀即可。 通过对化工产品的配方分析还原，有利于企业了解现有技术的发展水平，实现知己知彼；有利于在现有产品上进行自主创新，获得知识产权；有利于在生产过程中发现问题、解决问题。通过对化工产品的配方改进，配方研发，可以加快企业产品更新换代的速度，提升市场竞争力，因此，对于化工产品的分析、研发已变得刻不容缓！ 3.除锈机理 钢材浸泡该防锈剂后，除锈剂沿着锈层和杂质层的裂痕渗透到钢材表面上，对锈层和杂质层发生溶解、剥落作用。该除锈剂中的多种原料吸附在钢材表面、
防锈油配方明细
防锈油配方 防锈油基本由基础油、缓蚀剂、防锈剂组成。下面配方中基础油是机油和煤油，缓蚀剂是石油磺酸钡、氧化石油脂钡和油酸，防锈剂是辛酸二环己胺。 选择配方以渗透性、流动性、缓蚀剂对水的置换性、抗水性等指标考虑。 防锈油主要成分 【主要成分】： F201防锈油： 防锈添加剂，干洗油，基础油，锭子油，石油磺酸钡 ，环烷酸锌，工业凡士林。 F20-1防锈油： 变压器油，精制矿物油，石油磺酸钠、羊毛脂镁皂等金属防锈添加剂调配制成。 常温脱水性防锈油配方： 10号机油：（质量分数%，下同）26，煤油：53，石油磺酸钡：8，氧化石油脂钡：4，辛酸二环己胺7，油酸：2。 环保型钢铁水基防锈剂配方： 葡萄糖酸盐、三乙醇胺、钼酸盐、有机磷酸、苯甲酸钠、非离子表面活性剂、剩余为去离子水，其制备方法为：按照重量比例称取个成分，依次加入25-60℃去离子水中，搅拌溶解，混合均匀，即成稳定性好的透明防锈剂。 F-31防锈油配方(%) ： 石油磺酸钠15, 羊毛脂镁皂5, 10号机械油10, 煤油4, 二苯胺0.2~0.3, 工业凡士林余量. FY-5浓缩型防锈油配方(%) ： 石油磺酸钡20, 环烷酸锌15, 灯用煤油35, 工业凡士林余量.
特种防锈油配方(%) ： 石油磺酸钡4, 石油磺酸钠1, 环烷酸锌2, 30号机械油余量. 以上配方适用于工厂半成品或配套入库封存零件用.被封存的零件最好用石蜡纸包上.此类防锈油在室内能保证金属1年左右不生锈.上述4个配方,除201防锈油对铜有变色外,其它配方对铜均可用.但201防锈油铸铁防锈效果最好. 7号防锈油配方(%) ： 石油磺酸钡5, 羊毛脂镁皂5, 变压器油90. F-1防锈油配方(%) ： N-油酰肌氨酸十八胺1, 石油磺酸钡8, 石油磺酸钠1, 司苯-80 2, 邻苯二甲酸二丁酯3, 苯骈三氮唑0.15, 2.6二叔丁基对甲酚0.5, 20号机械油余量. F-33防锈油配方(%) ： 石油磺酸钡4, 羊毛脂4, 743钡皂2, 石油磺酸钠1,
除锈剂 MSDS
化学品安全技术说明书 CHEMICAL SAFETY DATA SHEET 第一部分化学品及企业标识 化学品中文名称：除锈剂 企业中文名称：上海三汰包装材料有限公司 企业英文名称：SHANGHAI SAN TAI WRAPPER CO.,LTD 地址：上海市金山区枫泾工业园区环东一路328号 邮编：201501 传真号码：（0086）（021）（37352852） 企业应急电话：（0086）（021）（37352851） 技术说明书编码：SH-ST-RUSTREMOVER 生效日期：2012年02月01日 第二部分成分/组成信息 外观与性状：水粘性液体气味：轻淡 熔点（℃）：不适用PH值（20°C）：6-7 (原液) 沸点（℃）：>200°F 20°C时的密度：1.12-1.13 g/cm 3 自燃：产品不自燃爆炸危险：产品无爆炸危险 闪点（℃）：无水的可溶性：完全相溶 成分独家除锈配方 第三部分危险性概述 危险性类别：非危险品 侵入途径：皮肤接触、眼睛接触、吸入、食入。 健康危害：液体对皮肤稍有刺激；高浓度蒸汽或雾对眼睛有刺激；吸入高浓度蒸汽、雾后对呼吸器官有刺激，会产生头痛、头晕等症状。 环境危害：目前尚未收到对环境有影响的报道。 燃爆危险：非易燃品避免与火焰.火花或高温物体接触。
第四部分急救措施 皮肤接触：用水和香皂充分清洗，涂调整皮肤的油膏，脏衣服须清洗后使用。 眼睛接触：用清水清洗15分钟，若眼睛仍感到刺激，应找医生治疗。 吸入：转移到空气新鲜的地方，用毛毯等盖好身体，保温并保持安静，必要时找医生治疗；当呼吸停止或呼吸较弱时，松开衣服，进行人工呼吸。 食入：不要强行呕吐，应立刻请医生诊断就治。口腔内被污染时，用水冲洗干净。 第五部分消防措施 危险特性：燃烧时有烟雾产生，对人体有害，避免吸入。 有害燃烧产物：一氧化碳、烟雾。 灭火方法及灭火剂：隔离火源处的燃烧物，用泡沫粉末、雾状强化液或碳酸气体灭火 剂都有效。 灭火注意事项：灭火时不可用水柱浇射，建议工作人员戴自给正压式呼吸器，穿 消防防护服，禁止无关人员进入火灾现场。 第六部分泄漏应急处理 应急处理：迅速挪开所有易燃物，堵住泄漏的地方；让人退离危险地带，危险区域的周围拉起围绳，禁止人员入内；准备灭火器材，穿戴好灭火用的防护 用具。 消除方法：量少时，可用土、沙、锯屑、棉纱等吸干；量大时，用土围住，阻止流散，然后用泡沫灭火剂覆盖，回收到容器里。注意不让流入下水道、河 川等，以免发生二次危害环境污染。 第七部分操作处置与储存 操作注意事项：超量使用时，应在符合法定要求的生产厂、贮存地、使用场所使用，避开烈日、火花或与高温物质接触的同时，不得任意散发蒸汽；采取防静 电措施，工作服、劳保鞋等都使用导电性的；从容器中取出时，应使用 泵，如使用细管，切勿用口吸；容器不能倒置、撞击，每次使用后应密 封容器。 储存注意事项：应放置于阴暗处，在通风良好的地方进行保管；避开与卤素类、强酸类、强碱类、酸化性危险物在同一场所保管和接触；在保管场所使用的电器 应为防爆结构，电器类应接地；保管时应有危险性的标示。避免热、火 花、烈日及积蓄静电。
