隧道施工监控量测技术

2014年08月20日

汇报内容

◆监控量测的必要性

◆监控量测的目的

◆监控量测的要求

◆监控量测项目与必测项目方法

◆量测数据处理及应用

◆中铁一局一工区监控量测实施情况

概述

隧道施工过程中使用各种类型的仪表和工具，对围岩和支护、衬砌的力学行为以及它们之间的力学关系进行量测和观察，并对其稳定性进行评价，统称为监控量测。它是保证工程质量

的重要措施，也是判断围岩和衬砌是否稳定，保证施工安全，

指导施工顺序，进行施工管理，提供设计信息的主要手段。

一、隧道监控量测的必要性

1.隧道工程作为工程建筑物，受力特点与地面工程有很大的差别。由于隧道处于千变万化的岩体之中，其所受外力是不明确的。

2.隧道在开挖、支护、成形、运营的过程中，自始自终都存在受力状态变化这一特性。

可见，隧道监控量测是从个体到群体解决隧道力学、设计、施工问题的一种重要手段和主要途径。

二、监控量测的目的

1、确保安全；根据量测信息，预见事故和险情，防患于未然。

2、指导施工；分析处理量测数据，预测和确认隧道围岩最终稳定时间，指导施工顺序和施作二次衬砌时间。

3、修正设计；根据隧道开挖后所获得的量测信息，进行综合分析，修正支护参数和检验施工与设计。

4、积累资料；应用到后续同类围岩中。

三、监控量测的要求

1、能快速埋设测点；测点应紧靠工作面快速埋设，尽早测量。一般设置在距开挖工作面2m范围内，开挖后24h内、下次爆破前测取初读数。

2、每一次量测数据所需时间应尽可能短。

3、测试数据应准确可靠。

4、测试数据直观，不必复杂计算即可直接应用。

5、测试元件应有足够的精度。

四、量测项目与必测项目方法

（一）、隧道施工监控量测的项目

施工监控量测的项目包括必测项目和选测项目，应根据隧道工程地质条件、围岩类别、围岩应力分布情况、隧道跨度、埋深、工程性质、支护类型等因素确定。

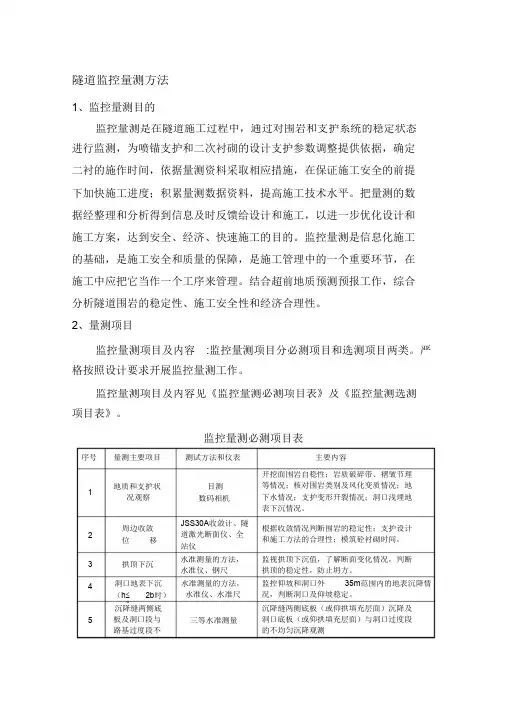

监控量测必测项目

序号项目常用测量仪器备注

1洞内、外观察现场观测、数码相机、罗盘仪

2拱顶下沉水准仪、钢挂尺或全站仪

3净空变化收敛计、全站仪

4地表沉降水准仪、铟钢尺或全站仪隧道浅埋段

监控量测选测项目

序号量测项目仪器设备

1围岩压力压力盒

2钢架内力钢筋计、应变计

3喷混凝土内力混凝土应变计

4二次衬砌内力混凝土应变计、钢筋计5初期支护与二次衬砌间接触压力压力盒

6锚杆轴力钢筋计

7围岩内部位移多点位移计

8隧底隆起水准仪、铟钢尺或全站

仪

9爆破振动振动传感器、记录仪10孔隙水压力水压计

11水量三角堰、流量计

12纵向位移多点位移计、全站仪

（二）、必测项目的观测方法

1、隧道内、外目测观察方法

细致的目测观察，对于监视围岩稳定性是既省事又作用大，它可

以获得与围岩稳定状态有关的直观信息，应当予以足够的重视。

（1）、隧道目测观察的目的

A、预测开挖面前方的地质条件。

B、为判断围岩的稳定性提供地质依据。

C、根据喷层表面状态及锚杆的工作状态，分析支护结构的可靠性。

（2）、观察内容：

A、开挖工作面观察应在每次开挖后进行，及时绘制开挖工作面地质素描图、数码成像，填写开挖工作面地质状况记录表，并与勘查资料进行对比。已施工地段观察，应记录喷射混凝土、锚杆、钢架变形和二次衬砌等的工作状态。

B、洞外观察重点应在洞口段和洞身浅埋段，记录地表开裂、地表变形、边坡及仰坡稳定状态、地表水渗漏情况等，同时还应对地面建(构)筑物进行观察。

2、周边位移量测

周边收敛量测主要是隧道内壁两点连线方向的距离的变形量的量测。收敛值为两次量测的距离之差。周边位移是隧道围岩应力状态变化最直观的反映。。

（1）、收敛量测的间距与测点数量

必测项目量测断面间距和每断面测点数量

断面间距（m）

围岩类别

V～VI5～10

IV10～30

III30～50

注:Ⅱ级围岩视具体情况确定间距。

隧道监控量测技术

1隧道监控量测的定义：隧道现场监控量测是指在隧道施工过程中，对围岩和支护、衬砌受力状态的量测。现场监控量测是监视围岩稳定，判断支护、衬砌结构设计是否合理，施工方法是否正确的一种手段；也是保证新奥法安全施工、提高经济效益的重要条件；为施工中可能有的工程变更提供科学依据；它贯穿隧道施工的全过程。为此《公路隧道施工技术规范》（JTJ 042-94）中第9.1.1条作出下列规定：采用复合式衬砌的隧道，必须将现场监控量测项目列入施工组织设计，制定监控量测计划，并在施工中认真实施。 2、监控量测的目的与要求：量测的目的为: ⑴掌握围岩动态和支护结构的工作状态,利用量测结果修改设计,指导施工. ⑵预见事故和险情,以便及时采取措施,防患于未然. ⑶积累资料,为以后的新奥法设计提供类比依据. ⑷为确定隧道安全提供可靠的信息 ⑸量测数据经分析处理与必要的计算和判断后,进行预测和反馈,以保证施工安全和隧道稳定. 量测的要求:快速埋设测点.(一般设置在距掌子面、工作面2m范围内，开挖后24小时、下次爆破前测取第一次读数。）测量读数在隧道内尽量要快；保证测量点不被破坏；读数准确可靠。 3监控量测的任务：⑴确保安全。⑵指导施工。⑶修正设计。⑷积累资料。 4现场工作程序：准备工作；确定埋设断面；测点埋设；数据采集；数据整理分析；资料归档 5监控量测的项目与方法：隧道监控量测的内容应根据隧道工程地质条件，围岩类别（级别）、围岩应力分布情况、隧道跨度、埋深、工程性质、开挖方法、支护类型等因素确定。通常分为必测项目和选测项目，如地表下沉对城市地铁项目应为必测项目；但对于山地交通隧道可把地表下沉做为选测项目。《公路隧道施工技术规范》（JTJ042-94）对复合式衬砌的隧道现场监控量测要求内容见5.4下表 5.1监控量测的项目与方法：必测项目选测项目 5.2必测量测项目：必测项目：必测项目：包括围岩地质和支护描述、地表沉降观测、拱顶下沉量测、周边收敛量测。这类量测是为了在设计、施工中确保围岩稳定的经常性量测工作。量测方法简单，量测密度大，量测信息直观可靠，费用较少，贯穿在整个施工过程中，对监视围岩稳定，指导设计和施工有巨大的作用。土建施工完成量测工作亦告结束。 5.3必测量测项目所需设备：精密水准仪、塔尺、钢圈尺（测地表沉降、拱顶下沉）；周边收敛仪（测周边收敛）。 5.4隧道现场监控量测要求内容表： 5.5地质、支护状态观察：该项目包括对掌子面观察和支护结构的支护效果观察。掌子面工程地质和水文地质情况观察包括岩石的名称、岩层产状、断层、层理、节理等结构面的分布、走向、产状。每茬炮后需要观测一次。支护状态观察包括初期支护状态和已成峒支护效果观察。如喷射砼开裂部位、宽度长度及深度。二次衬砌的整体性、防水效果等，每天观察一次。洞内状态观察是可靠性很高且最直接的判断资料。对洞外边仰坡稳定和地表渗透观察按要求进行描述；做好相关的观察记录。观察使用地质罗盘、地质锤、钢卷尺、放大镜、秒表、手电、照相机或摄像机等。 5.6 周边收敛量测：5. 6.1必测量测项目：围岩周边位移量测：在预设点的断面,隧道开挖爆破以后,沿隧道周边的拱顶、拱腰和边墙部位分别埋设测桩。测桩埋设深度30cm，钻孔直径φ42，用快凝水泥或早强锚固剂固定，测桩头需设保护罩，测桩每断面6组共12根。采用钢尺式周边收敛仪量测周边收敛变形。所有测点布置在量测断面位置。 ①周边收敛量测是最基本的主要量测项目之一，布置在主测断面。先在测点处用凿岩机（或电钻）在待测部位成孔，然后将藕合剂（锚固剂）置入孔中，最后将收敛预埋件敲入，旋正收敛钩，尽量使两预埋件轴线在基线方向上，以利收敛计悬挂和观测。待凝固后，周边收敛量测采用收敛计进行数据采集。连拱必测项目测点断面布置图我们用测线布置图中的BC和DE边的值变化来实现对净空水平收敛的量测。周边收敛数据处理：回归分析时，一般同时采用下面的三种函数，通过对比，推算最终位移时采用三个函数中回归精度（拟合程度）较高的一个函数，不同测点的回归函数可能不同。
