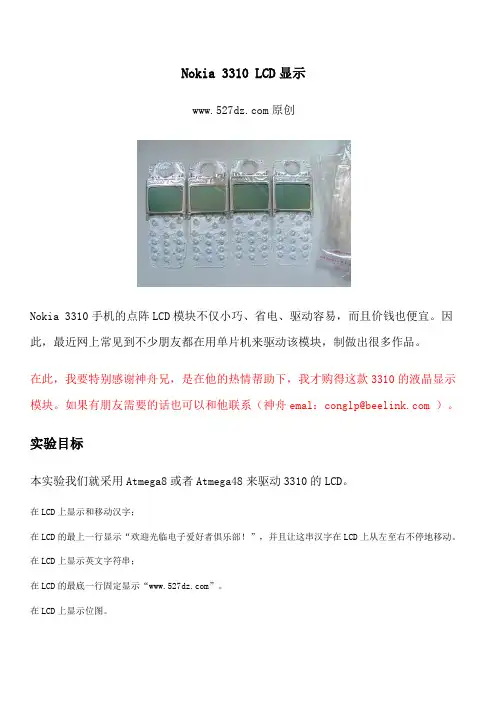

Nokia_3310_LCD显示模块

LCD显示设计

《单片机原理及应用》课程设计报告题目： LCD显示设计院 (系)：机电与自动化学院专业班级：电气工程及其自动化1204 学生姓名：学号：指导教师： 2015年6月 23日至2015年 7 月 3日华中科技大学武昌分校制

《单片机及控制系统》课程设计任务书

目录 1.课程设计目的 (1) 2. 课程设计题目及要求 (2) 2.1 课程设计题目 (2) 2.2 课程设计要求 (2) 3. 课程设计主要内容 (3) 3.1 LCD显示原理 (3) 3.2 LCD显示电路 (3) 3.3L C D引脚说明 (4) 3.4 SED1520的基本原理 (4) 3.5 SED1520的13条指令 (6) 3.6 LCD与单片机的连接 (6) 3.7 汉字字模的获取 (7) 3.8 课程设计程序流程 (8) 3.8.1显示子程序 (8) 3.8.2 初始化程序 (8) 3.8.3 显示程序 (9) 3.8.4 清屏子程序 (9) 3.9 课程设计具体程序 (10) 3.9.1翻屏 (10) 4.课程设计总结 (16) 参考文献 (17)

1.课程设计目的随着科技的高速发展，液晶显示设备越来越多，各种各样的液晶显示产品走进我们生活中。为了进一步巩固学习的理论知识，增强我们对所学知识的实际应用能力和运用所知识解决实际问题的能力，开始为期两周的单片机课程设计。单片机课程设计的目的是培养我们综合设计的能力，训练我们灵活运用所学知识，独立完成问题分析、总体设计和编程实现等软件开发过程的综合实践能力，巩固深化学生的理论知识，提高编程水平，并在此过程中培养我们严谨的科学态度和良好的学习作风。为今后其他计算机课程打下基础。按照教学计划的要求，利用二周时间，综合应用所学知识，设计具有一定功能的LCD显示，培养我们一定的自学能力和独立分析问题、解决问题的能力，要求我们能通过独立思考、查阅工具书、参考文献，提出自己的设计方案。

液晶屏显示数字电压表

1 引言数字电压表的基本工作原理是利用A/D转换电路将待测的模拟信号转换成数字信号，通过相应换算后将测试结果以数字形式显示出来的一种电压表。较之于一般的模拟电压表，数字电压表具有精度高、测量准确、读数直观、使用方便等优点。电压表的数字化测量，关键在于如何把随时连续变化的模拟量转化成数字量，完成这种转换的电路叫模数转换器]1[（A/D）。数字电压表的核心部件就是A/D转换器，由于各种不同的A/D转换原理构成了各种不同类型的DVM。一般说来，A/D 转换的方式可分为两类：积分式和逐次逼近式。积分式A/D转换器是先用积分器将输入的模拟电压转换成时间或频率，再将其数字化。根据转化的中间量不同，它又分为U-T（电压-时间）式和U-F（电压-频率）式两种。逐次逼近式A/D转换器分为比较式和斜坡电压式，根据不同的工作原理，比较式又分为逐次比较式及零平衡式等。斜坡电压式又分为线性斜坡式和阶梯斜坡式两种。在高精度数字电压表中，常采用由积分式和比较式相结合起来的复合式A/D转换器。本设计以AT89C51单片机为核心，以逐次比较型A/D转换器ADC0808、液晶显示器LCD1602为主体，构造了一款简易的数字电压表，能够测量1路0～5V 直流电压，最小分辨率0.02V。

2 仿真软件介绍 2.1 仿真软件简介 2.1.1 Proteus 6 Professional ISIS 6 Professiona软件是它不仅具有其它EDA工具软件的仿真]2[功能，还能仿真单片机及外围器件。它是目前最好的仿真单片机及外围器件的工具。虽然目前国内推广刚起步，但已受到单片机爱好者、从事单片机教学的教师、致力于单片机开发应用的科技工作者的青睐。它从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。是目前将电路仿真软件、PCB设计软件和虚拟模型仿真软件三合一的设计平台，其处理器模型支持8051、HC11、PIC10/12/16/18/24/30/DsPIC33、A VR、ARM、8086和MSP430等，2010年即将增加Cortex和DSP系列处理器，并持续增加其他系列处理器模型。在编译方面，它也支持IAR、Keil和MPLAB等多种编译器。 ISIS 6 Professiona软件具有的功能：原理布图；PCB自动或人工布线；SPICE 电路仿真。 2.1.2 Keil uVision2 Keil提供了包括C编译器、宏汇编]3[、连接器、库管理和一个功能强大仿真调试器等在内的完整开发方案，通过一个集成开发环境（uVision）将这些部分组合在一起。 Keil C51集成开发环境主要由菜单栏、工具栏、源文件编辑窗口、工程窗口和输出窗口五部分组成。工具栏为一组快捷工具图标，主要包括基本文件工具栏、建造工具栏和调试工具栏，基本文件工具栏包括新建、打开、拷贝、粘贴等基本操作。建造工具栏主要包括文件编译、目标文件编译连接、所有目标文件编译连接、目标选项和一个目标选择窗口。调试工具栏位于最后，主要包括一些仿真调试源程序的基本操作，如单步、复位、全速运行等。在工具栏下面，默认有三个窗口。左边的工程窗口包含一个工程的目标（target）、组（group）和项目文件。右边为源文件编辑窗口，编辑窗口实质上就是一个文件编辑器，我们可以在这里对源文件进行编辑、修改、粘贴等。下边的为输出窗口，源文件编译之后的结果显示在输出窗口中，会出现通过或错误（包括错误类型及行号）的提示。

LCD1602液晶显示器设计

LCD1602液晶显示课程设计第一章绪论 1.1课题背景当今时候是一个信息化的时代，信息的重要性不言而喻的，获取手段显得尤其重要。人们所接受的信息有70%来自于人的视觉，无论用何种方式获取的信息最终需要有某种显示方式来表示。在当代显示技术中，主流的有LED显示屏和LCD液晶显示，而在这些显示技术中，尤其以液晶显示器LCD（Liquid crystal display）为代表的平板显示器发展最快，应用最广。LCD是典型的发光器件，它一材料科学为基础，综合利用了精密机械，光电及计算机技术，并正在微机械，微光学，纤维光学等前沿领域研究基础上，向高集成化，智能化方向发展。液晶显示技术发展迅猛，市场预测表明，液晶显示平均年销售呈增长10%~13%，不久的将来有可能取代CRT，成为电子信息产品的主要显示器件，另外，液晶显示器对空间电磁辐射的干扰不敏感，且在紧凑的仪器空间不需要专门的屏蔽保护，因而课大大简化仪器的结构和制造成本，在各种便携式仪器，仪表将会越来越广泛的应用。特别是在电池供电的单片机产品中，液晶显示更是必选的显示器件。 1.2课题设计目标本设计是基于AT89C51芯片单片机为主控芯片，结合1602液晶显示模板等外围电路，通过软件程序，来实现液晶显示英文字母。本次设计的目的在于利用单片机和IIC技术来显示英文字母。 1.3课程设计的主要工作（1）对系统的各个模块的各个功能进行深入分析和研究，在对课题所采用的方案进行可行详细的研究后设计具体功能电路。（2）熟悉所选芯片的功能并完成具体电路设计。

（3）对系统的最终指标进行测试，针对系统的不足，进行分析并提出一些改正方法。 1.4 设计要求（1）运行IIC总线技术。（2）循环显示字母。第二章硬件设计 2.1 LCD1602简介 2.1.1 LCD1602引脚功能 LCD1602引脚如图2.1所示图2.1 LCD1602引脚图引脚图的功能如表2—1所示

12864液晶屏使用手册

12864液晶屏手册一、液晶显示模块概述 12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。主要技术参数和显示特性: 电源：VDD ~+5V(内置升压电路，无需负压)；显示内容：128列×64行（128表示点数）显示颜色：黄绿显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸 1.外形尺寸图 2.主要外形尺寸项目标准尺寸单位模块体积××mm

二、模块引脚说明逻辑工作电压(VDD)：～电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块

MPU从模块读出资料 2、串行连接时序图

串行数据传送共分三个字节完成：第一字节：串口控制—格式11111ABC A为数据传送方向控制：H表示数据从LCD到MCU，L表示数据从MCU到LCD B为数据类型选择：H表示数据是显示数据，L表示数据是控制指令 C固定为0 第二字节：(并行)8位数据的高4位—格式DDDD0000 第三字节：(并行)8位数据的低4位—格式0000DDDD 串行接口时序参数：(测试条件：T=25℃VDD=

备注： 1、当模块在接受指令前，微处理顺必须先确认模块内部处于非忙碌状态，即读取BF标志时BF需为0，方可接受新的指令；如果在送出一个指令前并不检查BF标志，（一般在输入每天指令前加个delay）那么在前一个指令和这个指令中间必须延迟一段较长的时间，即是等待前一个指令确实执行完成，指令执行的时间请参考指令表中的个别指令说明。 2、“RE”为基本指令集与扩充指令集的选择控制位元，当变更“RE”位元后，往后的指令集将维持在最后的状态，除非再次变更“RE”位元，否则使用相同指令集时，不需每次重设“RE”位元。具体指令介绍： 1、清除显示

1602液晶显示模块的应用

1602液晶显示模块的应用 10-08-02 18:42 蓝雪天使发表液晶显示器以其微功耗、体积小、显示内容丰富、超薄轻巧的诸多优点，在各类仪表和低功耗系统中得到广泛的应用。根据显示内容可以分为字符型液晶，图形液晶。根据显示容量又可以分为单行16字，2行16字，两行20字等等。这里介绍常用的字16字X2行的字符型液晶模块的使用方法。这是一种通用模块。与数码管相比该模块有如下优点： 1.位数多，可显示32位，32个数码管体积相当庞大了 2.显示内容丰富，可显示所有数字和大、小写字母 3.程序简单，如果用数码管动态显示，会占用很多时间来刷新显示，而1602自动完成此功能。 1602采用标准的16脚接口，其中：（模块背面有标注）第1脚：VSS为地电源第2脚：VDD接5V正电源第3脚：V0为液晶显示器对比度调整端，接正电源时对比度最弱，接地电源时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度（建议接地，弄不好有的模块会不显示）第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。第5脚：RW为读写信号线，高电平时进行读操作，低电平时进行写操作。

第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。第7～14脚：D0～D7为8位双向数据线。第15～16脚：空脚（有的用来接背光） 1602液晶模块内部的字符发生存储器（CGROM)已经存储了不同的点阵字符图形，这些字符有，阿拉伯数字、英文字母的大小写、常用的符号、和日文假名等，每一个字符都有一个固定的代码，其中数字与字母同ASCII 码兼容。其内部还有自定义字符（CGRAM），可用业存储自已定义的字符。 1602模块的设定，读写，与光标控制都是通过指令来完成，共有11条指令，如下：

单片机之LCD显示原理

5.自制单片机之五LCD1602的驱动 LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示：字符型LCD的引脚定义 HD44780内置了DDRAM、CGROM和CGRAM。 DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字节，其地址和屏幕的对应关系如下表：也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。第二行也一样用前16个地址。对应如下： DDRAM地址与显示位置的对应关系我们知道文本文件中每一个字符都是用一个字节的代码记录的。一个汉字是用两个字节的代码记录。在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。例如“A” 字的字模： 01110 ○■■■○ 10001 ■○○○■ 10001 ■○○○■ 10001 ■○○○■ 11111 ■■■■■ 10001 ■○○○■

10001 ■○○○■ 上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。看出是个“A”字了吗？在文本文件中“A”字的代码是41H，PC收到41H的代码后就去字模文件中将代表A字的这一组数据送到显卡去点亮屏幕上相应的点，你就看到“A”这个字了。刚才我说了想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码41H就行了，可41H这一个字节的代码如何才能让LCD模块在屏幕的阵点上显示“A”字呢？同样，在LCD模块上也固化了字模存储器，这就是CGROM和CGRAM。 HD44780内置了192个常用字符的字模，存于字符产生器CGROM(Character Generator ROM)中，另外还有8个允许用户自定义的字符产生RAM，称为CGRAM(Character Generator RAM)。下图说明了CGROM和CGRAM与字符的对应关系。从上图可以看出，“A”字的对应上面高位代码为0100，对应左边低位代码为0001，合起来就是01000001，也就是41H。可见它的代码与我们PC中的字符代码是基本一致的。因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。PC在编译时就把“A”先转为41H代码了。字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。后面我会详细说的。 0x20～0x7F为标准的ASCII码，0xA0～0xFF为日文字符和希腊文字符，其余字符码(0x10～0x1F及0x80～0x9F)没有定义。那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。共11条指令： 1.清屏指令功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。 2.光标归位指令功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设置为0; <3> 保持DDRAM的内容不变。

中文图形12864点阵液晶显示模块与51单片机的并行接口电路及c51程序设计

文章编号：１００６－６２６８（２００８）０７—００４１－－０４中文图形１２８６４点阵液晶显示橄与５１单片机，的撇口呶Ｃ５１程序设计李志广１２。李晓泉３，淮俊霞１’２（１．河：ｉｌ：－ｒ业大学应用物理系。天津３００１３０；２。深圳市拓普微科技开发有限公司。深圳５１８０５７；３．天津市轻工业设计院。天津３００１９３）摘要：讨论如何利用软件控制ＬＭ３０３３Ｂ一０ＢＲ３液晶显示模块时序，采用Ｃ５１语言编程，驱动液晶模块实现并行传输方式的字符、汉字以及图形显示。具体阐述了ＬＭ３０３３Ｂ一０ＢＲ３液晶显示模块与单片机ＡＴ８９Ｓ５２的并行接口电路和软件编程方法。关键词：ＬＭ３０３３Ｂ一０ＢＲ３液晶显示模块；ＳＴ７９２０控制器；ＡＴ８９Ｓ５２单片机；Ｃ５１编程中图分类号：ＴＮ４０文献标识码：ＡＰａｒａｌｌｅｌＩｎｔｅｒｆａｃｅＴｅｃｈｎｉｑｕｅｂｅｔｗｅｅｎＣｈｉｎｅｓｅＧｒａｐｈｉｃ１２８６４ＤｏｔＭａｔｒｉｘＬＣＤＭｏｄｕｌｅａｎｄ５１ＳｉｎｇｌｅｃｈｉｐａｎｄＣ５１ＰｒｏｇｒａｍｍｉｎｇＬＩＺｈｉ－ｇｕａｎ９１２，ＬＩＸｉａｏ－ｑｕａｎ３，ＨＵＡＩＪｕｎ－ｘｉａｌ卫（１．ＤｅｐａｒｔｍｅｎｔｏｆＡｐｐｌｉｅｄＰｈｙｓｉｃｓ，ＨｅｂｅｉＵｎｉｖｅｒｓｉｔｙｏｆＴｅｃｈｎｏｌｏｇｙ，Ｔｉａｎｊｉｎ３００１３０，Ｃｈｉｎａ；２．ＳｈｅｎｚｈｅｎＴｏｐｗａｙＴｅｃｈｎｏｌｏｇｙＣＯ．，ＬＴＤ．，Ｓｈｅｎｚｈｅｎ５１８０５７，Ｃｈｉｎａ；３．ＴｉａｎｊｉｎＬｉｇｈｔＩｎｄｕｓｔｒｙＤｅｓｉｇｎＩｎｓｔｉｔｕｔｅ，ＴｉａｎＪｉｎ３００１９３，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＨｏｗｔｏｃｏｎｔｒｏｌｔｈｅｔｉｍｅｓｅｑｕｅｎｃｅｏｆＬＭ３０３３Ｂ一０ＢＲ３ＬＣＤｍｏｄｕｌｅｂｙＣ５１ｐｒｏｇｒａｍｍｉｎｇｗａｓｄｉｓｃｕｓｓｅｄｉｎｔｈｉｓｐａｐｅｒ．ＩｎｔｈｉｓｗａｙｔｈｅＬＣＤｍｏｄｕｌｅｗａｓｄｒｉｖｅｎｂｙｐａｒａｌｌｅｌｃｏｍｍｕｎｉｃａｔｉｏｎａｎｄｔｈｅｃｈａｒａｃｔｅｒｓａｎｄｇｒａｐｈｉｃｓｃｏｕｌｄｂｅｄｉｓｐｌａｙｅｄｗｅｌｌ．ＴｈｅｐａｒａｌｌｅｌｉｎｔｅｒｆａｃｅｃｉｒｃｕｉｔａｎｄｔｈｅｓｏｆｔｄｅｓｉｇｎｂｅｔｗｅｅｎＬＭ３０３３Ｂ－０ＢＲ３ＬＣＤｍｏｄｕｌｅａｎｄＡＴ８９Ｓ５２ｗｅｒｅｎａｒｒａｔｅｄｉｎｄｅｔａｉｌ．Ｋｅｙｗｏｒｄｓ：ＬＭ３０３３Ｂ－ＯＢＲ３ＬＣＤｍｏｄｕＩｅ：ＳＴ７９２０ｃｏｎｔｒｏｌｌｅｒ；ＡＴ８９Ｓ５２ｓｉｎｇｌｅｃｈｉｐｍｉｃｙｏｃｏ；Ｃ５１ｐｒｏｇｒａｍｍｉｎｇ收稿日期：：２００８－０１—２７ＪＩｌｌ．，２００８，总第９０期现代显示ＡｄｖａｎｃｅｄＤｉｓｐｌａｙ４１技术究玩

Lcd液晶显示屏6大显示技术原理

Lcd液晶显示屏6大显示技术原理 TN-扭曲向列型一种基于表面对齐的液晶产品，液晶分子在每片玻璃表面呈90度定向。以下面两种模式产生图像：正性和负性。正性模式提供白色底色和黑色笔段。负性模式提供黑色底色和白色笔段。当两个偏光片沿垂直轴排列，如下左图，光线穿过导向层，并且沿着液晶分子的螺旋排列行进。光线被扭曲90度，从而使它通过底层过滤器。当施加电压后，液晶分子将改变它们的螺旋方式，光线就被底层过滤器阻挡，由于没有产生扭曲，这部分显示将呈现黑色。复用率就是同时能显示的行数，比如，复用率为16，表示能同时显示16行的信息。 ETN-增强对比度的扭曲向列型低成本的LCD技术，在LCD流体里面包含了染色剂，用于在负性模式下改进底色效果以增加显示对比度，像普通TN型的产品一样，只适用于1至1/4的低占空比的应用，最大可支持1/8的占空比，适用于宽温产品。 ETN类型的产品是用于需要高可读性（比如音响、空调控制器等）电子产品的理想解决方案。 HTN-高扭曲向列型一种基于表面对齐的液晶产品，液晶分子在每片玻璃表面呈110度定向。以下面两种模式产生图像： (1)正性和负性。正性模式提供白色底色和黑色笔段。 (2)负性模式提供黑色底色和白色笔段。当两个偏光片沿垂直轴排列，如下左图，光线穿过导向层，并且沿着液晶分子的螺旋排列行进。光线被扭曲110度，从而使它通过底层过滤器。当施加电压后，液晶分子将改变它们的螺旋方式，光线就被底层过滤器阻挡，由于没有产生扭曲，这部分显示将呈现黑色。

STN-超级扭曲向列型一种通过使用两种光学模式下的可调节性来实现驱动更多路数的包含更多信息内容的LCD显示技术，它采用双折射模式，一种比普通TN更好的，可以实现更高对比度以及更广显示视角的改良过的扭曲向列流体。下图展示了一个比较典型的普通TN与STN的电压与透射光曲线的对比（通常情况下，更大的扭曲角度意味着更强的多路驱动能力）。图上的V90和V10分别代表了光线透过率从90%降到10%的电压变化。如下图所示，STN显示比TN显示有着更陡峭的曲线，这将给STN显示带来更高的多路驱动能力。（事实上，STN的开发主要就是为了克服TN显示在多路驱动时遇到的困难）。

12864液晶使用手册

12864液晶屏学习手册一、液晶显示模块概述 12864A-1汉字图形点阵液晶显示模块，可显示汉字及图形，内置8192个中文汉字（16X16点阵，16*8=128，16*4=64，一行只能写8个汉字，4行；）、128个字符（8X16点阵）及64X256点阵显示RAM（GDRAM）。主要技术参数和显示特性: 电源：VDD 3.3V~+5V(内置升压电路，无需负压)；显示内容：128列× 64行（128表示点数）显示颜色：黄绿显示角度：6：00钟直视 LCD类型：STN 与MCU接口：8位或4位并行/3位串行配置LED背光多种软件功能：光标显示、画面移位、自定义字符、睡眠模式等二、外形尺寸 1.外形尺寸图 2.主要外形尺寸

二、模块引脚说明逻辑工作电压(VDD)：4.5～5.5V 电源地(GND)：0V 工作温度(Ta)：0～60℃(常温) / -20～75℃（宽温）三、接口时序模块有并行和串行两种连接方法（时序如下）： 8位并行连接时序图 MPU写资料到模块

MPU从模块读出资料 2、串行连接时序图

TFT液晶显示屏的结构

TFT液晶显示屏是一种薄形的显示器件，它有两片偏光板、两片玻璃，中间加上TN液晶。（https://www.360docs.net/doc/7615295724.html,）下图所示是TFT液晶显示屏的立体结构和横截面结构示意图。从图中可以看出，TFT液晶显示屏主要由后板模块、液晶层和前板模块三部分组成。 (1)后板模块部分后板模块是指液晶层后面的部分，主要由后偏光板、后玻璃板、像素单元（像素电极、TFT管）、后定向膜等组成。在后玻璃板衬底上分布着许多横竖排列并互相绝缘的格状透明金属膜导线，将后玻璃衬底分隔成许多微小的格子，称为像素单元（或称子像素）；每个格子（像素单元）中又有一片与周围导线绝缘的透明金属膜电极，称为像素电极（显示电极）。像素电极的一角，通过一只用印制法制作在玻璃衬底上的TFT薄膜场效应管，分别与两根纵横导线连接，形成矩阵结构，如下左图所示。

TFT场效应管的栅极与横线相接，横线称为栅极扫描线或X电极，因起到TFT选通作用，又称为选通线；而TFT管的源极与竖线连接，竖线称为源极列线或Y电极；TFT的漏极即与透明像素电极连为一体。TFT管的功能就是一个开关管，利用施加于TFT开关管的栅极电压，可控制TFT开关管的导通与截止。前、后两片玻璃板接触液晶的那一面并不是光滑的，而是有锯齿状的沟槽，如下右图所示。这个沟槽的主要目的是希望长棒状的液晶分子沿着沟槽排列，这样才会整齐。因为如果是光滑的平面，液晶分子的排列便会不整齐．造成光线的散射，形成漏光的现象。在实际制造过程中，并无法将玻璃板做成如此的沟槽状，一般会先在玻璃板表面涂布一层PI（聚酰亚胺），再用布做摩擦的动作，以使PI的表面分子不再杂散分布，而是依照固定均一的方向排列。而这一层PI就叫做定向膜（也称配向膜），它的作用就像玻璃的凹槽一样，提供液晶分子呈均匀排列的接口条件，让液晶依照预定的顺序排列。 (2)液晶层部分液晶显示屏的后玻璃板上有像素电极和薄膜晶体管(TFT)，前玻璃板则贴有彩色滤光片，前、后两层玻璃中间夹持的就是液晶层。对于TFT液晶显示屏来说，每个像素单元从结构上可以看作是像素电极和公共电极之间夹一层TN液晶，液晶层可等效为一个液晶电容CLc，它的大小约为0.lpF；在实际应用中，这个电容无法将电压保持到下一次再更新画面数据的时刻，也就是说，当TFT管对这个电容充好电时，它无法将电压保持住，直到下一次TFT管再对此点充电的时刻（以一般60Hz的画面更新频率，需要保持约16ms）。这样一来，电压有了变化，所显示的灰阶就会不正确，因此，一般在设计面板时，会再加一个储存电容Cs（一般由像素电极与公共电极走线所形成），其值约为0.5pF，以便让充好电的电压能保持到下一次更新画面的时刻。下图所示为一个像素单元（子像素）结构示意图及其等效电路。

液晶显示模块设计

河南工业大学毕业设计说明书班级：05353班姓名：张龙指导老师：韩全立 2008.5.20月1日

毕业设计任务书题目：液晶显示模块设计一．目的与性质：利用51系列单片机，设计一个LCD液晶显示模块，要求能够实现LCD 液晶显示器的基本功能。通过此设计达到进一步理解和运用单片机技术的功能。二．设计任务与要求： 1.学习单片机的相关知识 2.设计一个LCD液晶显示系统，要求能够该系统的基本功能。 3. 编写并调试相关程序三．参考文献： 1.查阅相关资料，根据以上任务与要求，完成总体方案设计； 2.画出系统电路原理图（用porel完成）; 3.编写相应程序,并在试验装置上调试通过; 4.设计说明书10000字以上; 四．指导老师：韩全立五．设计学生：05353班张龙 08.5.20

前言显示数字和有限个英文字符，不能显示汉字，显示内容不直观，操作人员只能根据约定格式了解显示内容。而LCD则可显示各种汉字和图形，能实现中文菜单显示，便于操作，并且功耗低。因此LCD得到广泛应用。用LCD显示汉字时，一般采用自制汉字模和汉字编码，当显示内容较多时，字模库容量很大，汉字的编码亦很难记住，给编程造成困难，当显示内容改变时，字模库也要作相应变化，工作量大在电目前常用的小型显示器有LCD和LED ，LED显示器只能子产品设计中，人机交互显示界面是必不可少的工作，目前一般使用的液晶显示器均为七段笔划式，只能显示数字和少量字符，功能往往受到局限，对于较复杂的字符或图形则无能为力。而LCD智能型显示模块则是一种低功耗、低损耗、低价值的显示器件，它不但可以显示各式各样的字符、汉字和图形，同时具有可编程能力，且与单片机接口方便，基于以上优点，LCD 智能显示模块获得了广泛的应用。液晶作为一种显示器件，以其特有的优势正广泛应用于仪器、仪表、电子设备等低功耗产品中。以往的测控仪器的显示部分大都采用LED式液晶显示屏进行参数设定和结果显示，其显示信息量少、形式单一、人机交互性差、操作人员要求较高。而液晶显示器(LCD)具有功耗低、体积小、质量轻、超薄和可编程驱动等其他显示方式无法比拟的优点，不仅可以显示数字、字符，还可以显示各种图形、曲线、及汉字，并且可实现屏幕上下左右滚动、动画、闪烁、文本特征显示等功

LED显示屏模组使用材料说明

LED显示屏模组使用材料说明 1、LED灯：LED红灯（晶元），亮度1000-1100mcd，中心波长623-627nm LED绿灯（士蓝），亮度1900-2200mcd，中心波长520-525nm LED蓝灯（士蓝），亮度365-385mcd，中心波长470-475nm 发光二极管简称为LED。主要由支架、晶片、银胶、金线、环氧树脂五种物料所组成。由镓（Ga）与砷（AS）、磷（P）的化合物制成的二极管，当电子与空穴复合时能辐射出可见光，因而可以用来制成发光二极管。在电路及仪器中作为指示灯，或者组成文字或数字显示。发光材料用透明环氧树脂封装。封装树脂包括：A胶（主剂）、B胶（硬化剂）、DP（扩散剂）、CP（着色剂）四部份组成。其主要成分为环氧树脂（Epoxy Resin）、酸酐类（酸无水物Anhydride）、高光扩散性填料（Light diffusion）及热安定性染料（dye） 2、LED驱动IC：HB5024 HB5024是一款用于大屏幕LED的低压差、高精度16位恒流驱动芯片。它是内建的16位移位寄存器与栓锁功能，可以将串行的输入数据转换成并行输出数据格式。HB5024的输入电压范围值为3.3V至5V，提供16个电流源，可以在每个输出级提供3mA - 45 mA恒定电流以驱动LED。并且单颗IC 内输出通道的电流差异小于±2%；多颗IC间的输出电流差异小于±3%；恒定输出电流随着输出端耐受电压(VDS)变化，被控制在每伏特0.1%；且电流受供给电压(VDD)、环境温度的变化也被控制在1%。HB5024可以选用不同阻值的外接电阻来调整其输出级的电流大小，藉此机制，使用者可精确地控制LED的发光亮度。HB5024的设计保证其输出级可耐压17V，因此可以在每个输出端串接多个LED。此外，HB5024亦提供30MHz的高时钟频率以满足系统对大量数据传输上的需求。 3、其他LED配件： ①、电源座（加强型）：电源座是承接电源线与PCB板连接的主要器件，

TFT液晶显示屏原理

传统电视机采用CRT作为图像的显示器件，它体积大、重量重、屏幕尺寸受限制等缺点，目前在电视机上的应用已经逐步被薄而轻的液晶和等离子显示屏取代，这样我们从事电视维修的技术人员就必须尽快的掌握被称为平板电视的液晶、等离子电视的维修技术。目前在家庭中；液晶电视和CRT电视一样；一般是用来接收电视台播放的模拟电视节目；把接收下来的模拟电视节目，经过处理；由显示器重现图像。但是作为液晶电视机和CRT电视机的本身，两者则有巨大的区别：首先图像显示器件：CRT电视采用的是一个体积较大、厚度大的显像管；液晶电视则采用的是一块显示面积较大，厚度很薄的液晶显示屏，厚度小于10公分；可以悬挂在墙上所以也成为平板电视。在电视机的信号处理电路上：除高频头电路、中频放大电路、视频检波电路以外；视频小信号处理电路已经完全不同了，普通的CRT电视机一般采用的是模拟电路来处模拟信号（高清CRT除外）；液晶电视是采用数字的方式来处理模拟信号。并且计算机软件技术、总线技术及大规模数字集成电路的大量应用等，电视机的电原理图越来越计算机化，我们原来的维修人员基本上缺乏数字电路的知识，对图纸也越来越看不懂。也无法去分析故障。在开关电源电路上；为了克服CRT电视机开关电源电流波形的畸变而引起的电磁干扰（EMC）和电磁兼容（EMI）问题，目前生产的液晶电视均采用了PFC 技术，这样具有PFC功能的开关电源其电路原理及结构异常复杂。而且对于属于被动发光的液晶显示屏，还要有一个对液晶显示屏背光灯供电的背光高压板，这两项也是我们维修人员必须要过的一道门槛。在所用的元器件上：比较突出的是在开关电源等大功率电路中采用了性能优秀的MOS管，取代过去常用的大功率晶体三极管作为开关管应用，电源部分的故障率大大降低，但是由于MOS管和普通大功率晶体三极管特性的不同，激励及周边电路也完全不同。对我们维修人员也是一个新的课题。从上述看；要掌握液晶电视的维修除了要了解液晶屏成像的简单道理外，最主要的还是要掌握CRT电视机原来没有应用过的新技术、新电路、新元器件的知识，看懂电路并能分析电路原理，并掌握新型元器件的结构、性能、正确的应用方法，了解一下数字电路的基本知识，这样，修理液晶电视和原来修理显像管电视机一样得心应手，甚至还要简单。本文重点就是前期CRT电视没有的新技术、新知识入手入以通俗语言全面详细介绍，最后以典型液晶电视进行整机电路分析及故障检查、故障分析乃至故障排除方法及典型案例。引导大家逐步掌握液晶电视机的维修技能。本书的目的是；从原理的讲解为主；以提高维修人员分析问题及处理问题的能力为目的，认识到基层知识的重要性，逐步改善，不按原理分析故障、盲目修机的现象。本书的特点是；复杂的原理均配以大量的图片；以“看图识字”的方式学习新知识、新技术。在介绍液晶显示屏的工作原理之前，先把液晶究竟是什么，液晶控制光线的道理是什么简单的介绍一下 1、液晶是什么？液晶是一种有机化合物，是液体；但是其分子具有固体水晶（水晶石）分子的特性，水晶石的分子对光具有优秀的投射和折射性能（用水晶石制造的镜片、镜头都是性能优秀、昂贵的）。液晶的分子除了对光有优秀的特性以外；并且对电场有极其敏感的特性；把

液晶显示器接口设计及控制实现

液晶显示器接口设计及控制实现 ---基于DSP原理姓名：XXX班级：AAAAA学号:1234567 1引言数字信号处理(Digital Signal Processing，简称DSP)是一门涉及许多学科而又广泛应用于许多领域的新兴学科。20世纪60年代以来，随着计算机和信息技术的飞速发展，数字信号处理技术应运而生并得到迅速的发展。数字信号处理是一种通过使用数学技巧执行转换或提取信息，来处理现实信号的方法，这些信号由数字序列表示。在过去的二十多年时间里，数字信号处理已经在通信等领域得到极为广泛的应用。德州仪器、Freescale等半导体厂商在这一领域拥有很强的实力。 DSP即数字信号处理器，是一种特别适用于数字信号处理运算的微处理器，速度快，功能强，广泛应用于图形图像处理、语音处理、仪器仪表、通信、多媒体及军事等领域。液晶显示器由于具有功耗低、价格低、驱动电压低、接口方便、使用寿命长等特点以及优越的字符和图形显示功能，在各种图形显示、人机交互中得到广泛应用。本文将给出TMS320LF2407型DSP(以下简称DSP)控制北京青云公司生产的LCM320 240液晶显示屏的软硬件设计实例，说明如何通过DSP控制液晶显示模块。同时，由于程序采用系统设计C语言，因此对其他型号的DSP与LCD接口设计和控制实现也有一定的参考价值。 2TMS320LF2407主要特点 TMS320LF240x系列是TMS320C2000家族中最新、功能强大的DSP，其中LF2407是最具有革命性的产品，是一款集成度较高、性能较强的DSP，采用高性能静态CMOS技术，使得供电电压降为3.3V，减少了控制器的损耗；30MI/s的执行速度使得指令周期缩短到33ns．从而提高了控制器的实时控制能力；具有多达41个通用、双向的数字I/O引

液晶显示模块技术手册HJ1602A使用说明书

液晶显示模块技术手册 HJ1602A 一、概述 HJ1602A是一种工业字符型液晶，能够同时显示16x02即32个字符。（16列2行）二.模块尺寸（如图）三．引脚接口说明表第1脚：VSS为地电源。第2脚：VDD接5V正电源。第3脚：VL为液晶显示器对比度调整端，接正电源时对比度最弱，接地时对比度最高，对比度过高时会产生“鬼影”，使用时可以通过一个10K的电位器调整对比度。第4脚：RS为寄存器选择，高电平时选择数据寄存器、低电平时选择指令寄存器。第5脚：R/W为读写信号线，高电平时进行读操作，低电平时进行写操作。当RS和R/W共同为低电平时可以写入指令或者显示地址，当RS为低电平R/W为高电平时可以读忙信号，当RS 为高电平R/W为低电平时可以写入数据。第6脚：E端为使能端，当E端由高电平跳变成低电平时，液晶模块执行命令。

第7～14脚：D0～D7为8位双向数据线。第15脚：背光源正极。第16脚：背光源负极。四．1602LCD的指令说明及时序 14：控制命令表 1602液晶模块的读写操作、屏幕和光标的操作都是通过指令编程来实现的。（说明：1为高电平、0为低电平）指令1：清显示，指令码01H,光标复位到地址00H位置。指令2：光标复位，光标返回到地址00H。指令3：光标和显示模式设置I/D：光标移动方向，高电平右移，低电平左移S:屏幕上所有文字是否左移或者右移。高电平表示有效，低电平则无效。指令4：显示开关控制。D：控制整体显示的开与关，高电平表示开显示，低电平表示关显示C：控制光标的开与关，高电平表示有光标，低电平表示无光标B：控制光标是否闪烁，高电平闪烁，低电平不闪烁。指令5：光标或显示移位S/C：高电平时移动显示的文字，低电平时移动光标。指令6：功能设置命令DL：高电平时为4位总线，低电平时为8位总线N：低电平时为单行显示，高电平时双行显示F: 低电平时显示5x7的点阵字符，高电平时显示5x10的点阵字符。指令7：字符发生器RAM地址设置。指令8：DDRAM地址设置。指令9：读忙信号和光标地址BF：为忙标志位，高电平表示忙，此时模块不能接收命令或者数据，如果为低电平表示不忙。指令10：写数据。指令11：读数据。
