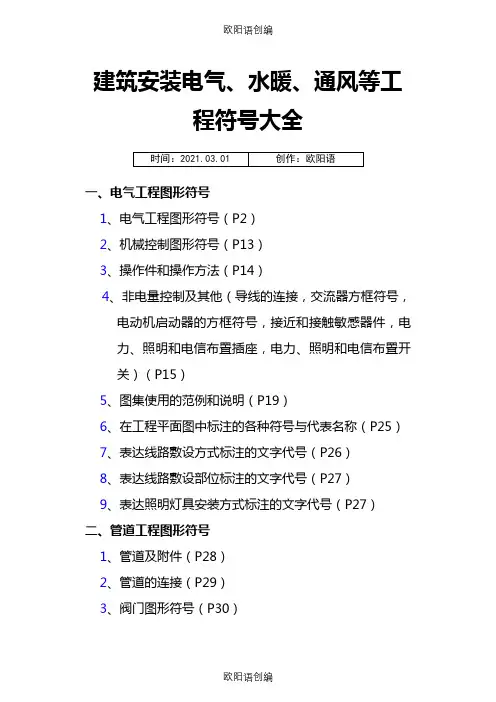

建筑电气、水暖、通风工程图形符号(详细版)

建筑电气、水暖、通风工程图形符号大全

安装工程常用图形符号

一、电气工程图形符号

1、电气工程图形符号(P2)

2、机械控制图形符号(P13)

3、操作件和操作方法(P14)

4、非电量控制及其他(导线的连接,交流器方框符号,电动机启动器的方框符

号,接近和接触敏感器件,电力、照明和电信布置插座,电力、照明和电信布置开关)(P15)

5、图集使用的范例和说明(P19)

6、在工程平面图中标注的各种符号与代表名称(P25)

7、表达线路敷设方式标注的文字代号(P26)

8、表达线路敷设部位标注的文字代号(P27)

9、表达照明灯具安装方式标注的文字代号(P27)

二、管道工程图形符号

1、管道及附件(P28)

2、管道的连接(P29)

3、阀门图形符号(P30)

4、卫生器具及水池图形符号(P31)

5、设备及仪表图形符号(P32)

三、暖通工程图形符号

1、图样线型(P33)

2、风管及部件(P33)

3、通风空调设备(P34)

4、阀门(P35)

(一)、电气工程图形符号

序号图形符号说明

1 开关(机械式)

2 多级开关一般符号单线表示

3 多级开关一般符号多线表示

4 接触器(在非动作位置触点断开)

5 接触器(在非动作位置触点闭合)

6 负荷开关(负荷隔离开关)

7 具有自动释放功能的负荷开关

8 熔断器式断路器

9 断路器

10 隔离开关

11 熔断器一般符号

12 跌落式熔断器

13 熔断器式开关

14 熔断器式隔离开关

15 熔断器式负荷开关

序号图形符号说明

16 当操作器件被吸合时延时闭合的动合触点

17 当操作器件被释放时延时闭合的动合触点

18 当操作器件被释放时延时闭合的动断触点

19 当操作器件被吸合时延时闭合的动断触点

20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点

21 按钮开关(不闭锁)

22 旋钮开关、旋转开关(闭锁)

23 位置开关,动合触点限制开关,动合触点

24 位置开关,动断触点限制开关,动断触点

25 热敏开关,动合触点注:θ可用动作温度代替

26

热敏自动开关,动断触点

注:注意区别此触点和下图所示热继电器的触点

27 具有热元件的气体放电管荧光灯起动器

28

动合(常开)触点

注:本符号也可用作开关一般符号

29 动断(常闭)触点

30 先断后合的转换触点

序号图形符号说明

31

当操作器件被吸合或释放时,暂时闭合的过渡动

合触点

32 座(内孔的)或插座的一个极

33 插头(凸头的)或插头的一个极

34 插头和插座(凸头的和内孔的)

35 接通的连接片

36 换接片

37 双绕组变压器

38 三绕组变压器

39 自耦变压器

40 电抗器扼流图

41 电流互感器脉冲变压器

42 具有两个铁芯和两个二次绕组的电流互感器

43 在一个铁芯上具有两个二次绕组的电流互感器

44 具有有载分接开关的三相三绕组变压器,有中性点引出线的星形-三角形连接

45 三相三绕组变压器,两个绕组为有中性点引出线的星形,中性点接地,第三绕组为开口三角形连接

序号图形符号说明

46 三相变压器

星形-三角形连接

47 具有有载分接开关的三相变压器星形-三角形连接

48 三相变压器

星形-曲折形连接

49 操作器件一般符号

50 具有两个绕组的操作器件组合表示法

51 热继电器的驱动器件

52 气体继电器

53 自动重闭合器件

54 电阻器一般符号

55 可变电阻器可调电阻器

56 滑动触点电位器

57 预调电位器

58 电容器一般符号

59 可变电容器可调电容器

60 双联同调可变电容器

序号图形符号说明

61 指示仪表(星号必须按规定予以代表)

62 电压表

63 电流表

64 无功电流表

65 最大需量指示器(由一台积算仪表操作的)

66 无功功率表

67 功率因素表

68 频率表

69 温度计、高温计(θ可由t代替)

70 转速表

71 积算仪表、电能表(星号必须按规定予以代替)

72 安培小时计

73 电能表(瓦特小时表)

74 无功电能表

75 带发送器电能表

76 由电能表操纵的遥测仪表(转发器)

77 由电能表操纵的带有打印器材的遥测仪表(转发器)

78 屏、盘、架一般符号

注:可用文字符号或型号表示设备名称

79 列架一般符号

80 人工交换台、中断台、测量台、业务台等一般符号

序号图形符号说明

81 总配线架

82 中间配线架

83 走线架、电缆走道

84 地面上明装走线槽

85 地面下暗装走线槽

86 交流母线

87 直流母线

88 装在支柱上的封闭式母线

89 母线伸缩接头

90 中性线

91 保护线

92 保护和中性共用线

93 具有保护和中性的三相配线

94 滑触线

95 地下线路

96 架空线路

97 管道线路

98 多孔(如6孔)管道线路

99 具有埋入地下连接点的线路

100 水下线路

101 沿建筑物明敷设通信线路

102 沿建筑物暗敷设通信线路

103 电气排流电缆

104 挂在钢索上的线路

105 用单线表示的多回线路(或电缆管束)

106 导线、导线组、电路线路、母线一般符号107 三根导线

108 四根导线

109 事故照明线

110 50V及其以下电力及照明线路

序号图形符号说明

111 控制及信号线路(电力及照明用)

112 原电池或蓄电池

113 原电池组或蓄电池组

114 带抽头的原电池组或蓄电池组

115 接地一般符号

116 接机壳或接底板

117 无噪声接地

118 保护接地

119 等电位

120 电缆终端头

121 电力电缆直通接线盒

122 电力电缆连接盒电力电缆分线盒

123 控制和指示设备

124 报警启动装置(点式-手动或自动) 125 线型探测器

126 火灾报警装置

127 热

128 烟

129 易爆气体

130 手动启动

序号图形符号说明

131 电铃

132 扬声器

133 发声器

134 电话机

135 照明信号

136 手动报警器

137 感烟火灾探测器

138 感温火灾探测器

139 气体火灾探测器

140 火警电话机

141 报警发声器

142 有视听信号的控制和显示设备

143 在专用电路上的事故照明灯

144 自带电源的事故照明灯装置(应急灯) 145 警卫信号探测器

146 警卫信号区域报警器

147 警卫信号总报警器

148 逃生路线,逃生方向

149 逃生路线,最终出品

150 二氧化碳消防设备辅助符合

152 氧化剂消防设备辅助符号

153 卤代烷消防设备辅助符号

2、机械控制

序号国家标准图形符号说明

1 机械的连接气动的连接液压的连接

2 具有力或者运动指示方向的机械连接

3 延时动作

注:三角为指向返回方向

4 自动复位

注:三角为指向返回方向

5 定位非自动复位

6 脱离定位

7 进入定位

8 两器件间的机械联锁

9 脱扣的锁扣器件

10 扣住的锁扣器件

11 堵塞器件

12 向左边移动被堵塞的已堵住的堵塞器件

13 机械联轴器、离合器

14 脱开的机械联轴器

15 连接的机械联轴器

3、操作件和操作方法

17 一般情况下手动控制

18 受限制的手动控制

19 拉拔控制

20 旋转控制

序号国家标准图形符号说明

21 推动操作

22 接近效应操作

23 接触效应操作

24 紧急开关

25 手轮操作

26 脚踏操作

27 杠杆操作

28 可拆卸的手柄操作

29 钥匙操作

30 曲柄操作

31 滚轮操作

32 凸轮操作

33 过电流保护的电磁操作

34 电磁执行器操作

35 热执行器操作

36 电动机操作

37 电钟操作

4、非电量控制及其他

38 液位控制

39 计数控制

40 流体控制

41 气流控制

42 温度控制

(θ可用t代替)

43 压力控制

44 滑动控制

45 端子

导线的连接

46 可拆卸的端子

47 连接点

交流器方框符号

48 交换器一般符号转换器一般符号

49 直流交流器

50 整流器

51 桥式全波整流器

52 逆变器

53 整流器/逆变器

电动机启动器的方框符号

54 电动机起动器的一般符号

55 步进起动器

56 调节-起动器

57 带自动释放的起动器

58 可逆式电动机直接在线接触器式起动器可逆式电动机满压接触器式起动器

59 星-三角起动器

60 自耦变压器式起动器

61 带可控整流器的调节-起动器接近和接触敏感器件

62 接近传感器

63 接触传感器

64 接近开关动合触点

65 接触敏感开关动合触点

66 磁铁接近时动作的接近开关,动合触点

67 铁接近时动作的接近开关,动断触点电力、照明和电信布置插座

68 单相插座

69 暗装单相插座

70 密闭(防水)单相插座

71 防爆单相插座

72 带保护触点插座

带接地插孔的单相插座

73 带接地插孔的暗装单相插座

74 带接地插孔的密闭(防水)单相插座

75 带接地插孔的防爆单相插座

76 带接地插孔的三相插座

77 带接地插孔的暗装三相插座

78 带接地插孔的密闭(防水)三相插座

79 带接地插孔的防爆三相插座

80 插座箱(板)

序号国家标准图形符号说明

81 多个插座(示出3个)

82 具有单极开关的插座

83 具有隔离变压器的插座

84 带熔断器的插座

电力、照明和电信布置开关

85 开关一般符号

86 单极开关

87 暗装单极开关

88 密闭(防水)单极开关

89 防爆单极开关

90 双极开关

91 暗装双极开关

92 密闭(防水)双极开关

93 防爆双极开关

94 三极开关

95 暗装三极开关

96 密闭(防水)三极开关

97 防爆三极开关

98 单极拉线开关

99 单极限时开关

100 具有指示灯的开关

101 双极开关(单极三线)

102 调光器

图形符号图集使用的范例和说明

国标名称型号、规格、做法说明

变电所

室外箱式变电所

杆上变电所

屏、台、箱、柜的一

般符号

配电室及进线用开关柜

多种电源配电箱(盘)

画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)

照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米

画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米

电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米

事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米

组合开关箱

画于墙外为明装,除注明外底边边距地1.2米 画于墙内为暗装,除注明外底边边距地1.4米

电铃操作盘

除注明外,底边距地1.2米

吹风机操作盘 距地1.2米,容量见设计图纸

配电盘编号 圈内的数字为动力或照明的编号

交流电动机

除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝

按钮盒 圈或点数表示按钮数,除注明外,均为明装,距地 1.4米,按钮组合排列见设计图 立柱式按钮箱 风扇一般符号 除注明外,只做出线盒及吊钩 暖风机或冷风机 轴流风扇

风扇电阻开关 除注明外,距地1.4米 电铃 除注明外,距地0.3米 号志箱

交流电钟 除注明外,只做出线口(明线时,用明插座),距顶0.3米

明装单相二级插座

250伏-10安,距地0.3米,居民住宅及儿童活动场所应注

意安全插座,如采用普通插座时,应距地 1.8米(见本表

注)

明装单相三极插座(带接地)

明装单相四级插座

(带接地)

380伏-15安,25安,距地0.3米

暗装单相二级插座

250伏-10安,距地0.3米,居民住宅及儿童活动场所应注

意安全插座,如采用普通插座时,应距地 1.8米(见表下

注)

明装单相三极插座(带接地)

明装单相四级插座

(带接地)

380伏-15安,25安,距地0.3米,容量选用见设计图

暗装单相二级防脱250伏-10安,距地0.3米,居民住宅及儿童活动场所应注

建筑电气水暖通风工程图形符号详细版

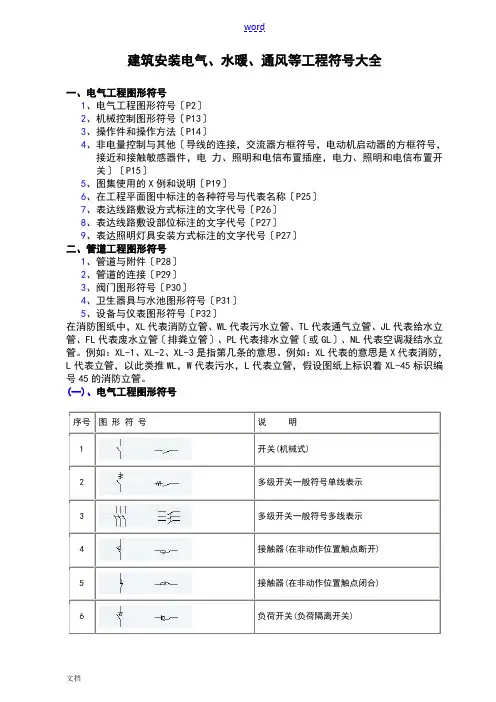

建筑电气、水暖、通风工程图形符号大全 安装工程常用图形符号 一、电气工程图形符号 1、电气工程图形符号(P2) 2、机械控制图形符号(P13) 3、操作件和操作方法(P14) 4、非电量控制及其他(导线的连接,交流器方框符号,电动机启动器的方框符 号,接近和接触敏感器件,电力、照明和电信布置插座,电力、照明和电信布置开关)(P15) 5、图集使用的范例和说明(P19) 6、在工程平面图中标注的各种符号与代表名称(P25) 7、表达线路敷设方式标注的文字代号(P26) 8、表达线路敷设部位标注的文字代号(P27) 9、表达照明灯具安装方式标注的文字代号(P27) 二、管道工程图形符号 1、管道及附件(P28) 2、管道的连接(P29) 3、阀门图形符号(P30) 4、卫生器具及水池图形符号(P31) 5、设备及仪表图形符号(P32) 三、暖通工程图形符号 1、图样线型(P33) 2、风管及部件(P33) 3、通风空调设备(P34) 4、阀门(P35)
