智能电表简介、分类
1.智能电表的现状
智能电网的重要数据采集设备之一就是智能电表，它是一种利用电子式技术研发出的新型电表，具有传统电表不具备的很多实用功能。例如：电能测量、电能统计、电能监测、信息上传下载及数据再处理等功能。智能电表是智能电网的智能终端，在智能用电信息采集系统（包括系统主站、采集设备、通信信道及智能电表三部分）中，它
是智能电网数据采集的重要基础设备。
智能电表属国家强制检定的用于贸易结算的仪表，由于产品自身特点及用户的普遍性，使得产品不同于一般性商品，电能仪表行业特点如下：a) 技术门槛相对较低，上游芯片厂商已有成熟的解决方案；b)行业产业化、规模化；c) 购买行为单一，垄断性强；d) 行业向着
品牌效应，集约经营发展，三星电气、林洋电子、威胜集团等企业发展迅速，已经在国内形成品牌优势，并打起集团化经营，向国际化迈进。
目前各电表公司的智能电表差异主要体现在液晶驱动、实时时钟上。智能电表的功能与性能主要由其MCU、通信芯片、计量芯片以
及嵌入式安全芯片决定。
据有关部门统计显示，中国目前已经投入了4.1×1012元人民币
用于智能电网的基础设施建设，并将在21 世纪20 年代末建成覆盖
全国的智能化网络。到那时，国家电网和南方电网公司预计招标
智能电表7.9×108只（每只平均170 元），如此算来，中国智能电表
市场容量将超千亿元人民币。
前瞻产业研究院智能电表行业研究小组做了大量数据统计工作，随后做出预测：到2013 年底与智能电网配套使用的智能电表安装数量将突破7.6×108只，到2020 年智能电网将覆盖全球80%的人口。全球这种大规模的智能电网建设将给智能电表的发展带来广阔的市
场需求，这也为中国智能电表制造企业的出口市场创造了有利条件。

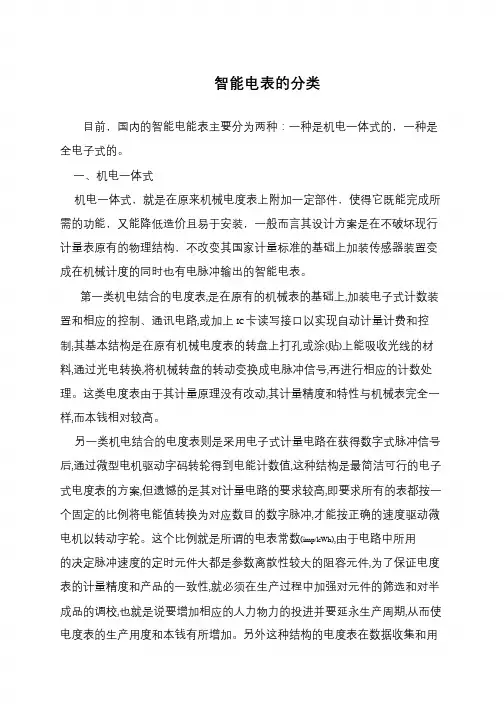

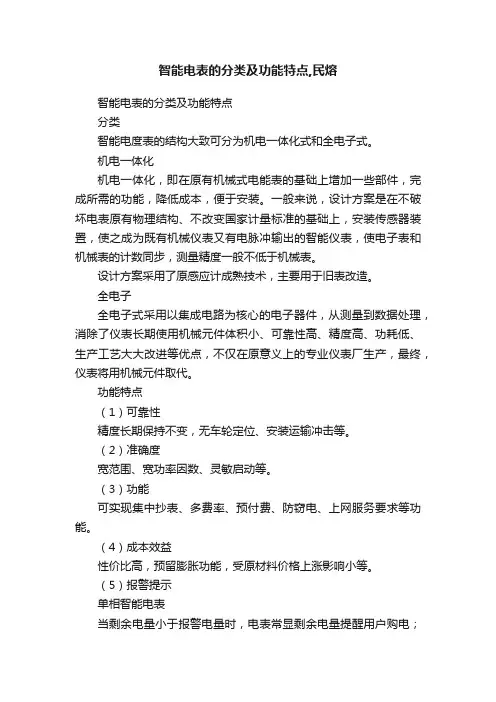

当前，智能电表从结构来分可分为全电子式和机电一体式。
机电一体式,即在原机械式电度表上附加一定的部件,使其既完成所需功能,又降低造价,且易于安装,一般而言其设计方案是在不破坏
现行计量表原有物理结构,不改变其国家计量标准的基础上加装传感装置变成在机械计度的同时亦有电脉冲输出的智能表,使电子记数与机械记数同步,其计量精度一般不低于机械计度式计量表。这种设计方案采用原有感应式表的成熟技术,多用于老表改造。
全电子式则从计量到数据处理都采用以集成电路为核心的电子
器件,从而取消了电表上长期使用的机械部件,与机电一体化电度表相比具有电表体积减小,可靠性增加,更加精确,耗电减少,并且生产工艺
大大改善,不必只在原有意义上的专业电度表厂生产等优越性,最终会取代带有机械部件的计量表。而电度表作为电费收取的计量依据, 涉及到一个抄表问题,因此有必要从电度表的抄表方式进行分类。从现行技术来看主要有IC 卡式,远传抄表式。
IC卡电表：
单相本地费控智能电表
1具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好。
2外形美观、体积小、重量轻、安装方便。
3准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。
4长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。
5功耗低：采用低功耗设计，降低电网线损。
6预购电量；IC卡传递数据，实现数据回读，包括：回读总电量，剩余电量，表内累积购电量，总购电次数等信息。
7储存表常数、初始值、用户住址、姓名等信息。
8超负荷报警断电、剩余电量报警，提醒用户及时购电。
智能电度表
分三相四线和三相三线两种，用于有功电能的计量场合，由用户交费购电输入表中，电表才能供电。一户一表一卡，卡互不通用，凭卡用电，具有预收电费、自动抄表、防窃电、卡中电量用完后自动拉闸断电等功能。同时，用户的购电信息实行微机管理，方便地进行查询、统计、收费及打印票据等。产品采用了最先进的IC卡技术和SMT 工艺以及专用电能计量芯片和单片微型计算机为核心部件的全电子设备，各项技术指标符合GB/T18460的技术要求。
主要功能
1、预付费功能：预收电费，剩余电量为零时自动拉闸断电。
2、合闸拉闸方式：内附开关和外附控电开关两种规格。
3、记忆功能：断电情况下表内数据可保存10年。
4、显示功能：双显示，计度器显示累计用电量，LED显示器显示剩余电量及其它信息。
5、能够检测出普通电表无法检测的流量（例如插座、接线板等等）。准确计费。
6、智能调价模式可以针对用电过多的用户进行智能调价，以达到节能减排的作用。
2.主要智能电表品牌
1林洋LINYANG ( 专业从事智能电能表研发/生产/销售的高新技术企业,行业具竞争力企业,江苏林洋电子股份有限公司)
2 三星( 浙江省著名商标,高新技术企业,国内规模较大的电能表生产企业之一,宁波三星电气股份有限公司)
3 华立HOLLEY ( 集水电燃气等公共计量仪表及系统研究开发/生产和销售为一体的企业集团,华立仪表集团股份有限公司)
4 科陆CLOU ( 高新技术企业,广东省著名商标,电表十大品牌,中国领先的电力设备制造商,深圳市科陆电子科技股份有限公司)
5 正泰仪表CHNT ( 国内领先的能源计量产品、系统和解决方
案专业供应商,高新技术企业,浙江正泰仪器仪表有限责任公司)
6 百富电力( 高新技术企业,浙江名牌产品,电工仪器仪表制造行业骨干企业,十大电表品牌,杭州百富电子技术有限公司)
7 浩宁达HND ( 集科研、开发、生产、销售和服务于一体的高科技中外合资企业,高新技术企业,深圳浩宁达仪表股份有限公司)
8 长城开发KAIFA ( 始于1985年,国内电表行业标准的制定者之一,全球领先电子产品研发制造型企业,深圳长城开发科技股份有限公司)
9 海兴HEXING ( 高新技术企业,全球领先的能源计量/管理整体解决方案提供商,十大电表品牌,杭州海兴电力科技股份有限公司)
10 许继( 隶属于国家电网,高新技术企业,电力装备行业的大型骨干和龙头企业,许继集团有限公司)
3.智能电表报价
智能电表报价从几十元到几千元不等。
以三星品牌为例：
产品型号：宁波三星DDZY188C 380元
产品名称：宁波三星DDZY188C单相本地费控智能电能表
一、主要特点
该表的主要特点是计量模块敏感度高(智能电表的计量模块由国家电网公司选型，已是目前国内电表最高标准水平)，计量精准；该
表由上市公司（宁波三星电气股份有限公司）生产，质量有保证，经过长期稳定稳定，产品可靠性高。
二、主要功能
1、电能计量功能
①计量参数：具有正、反向组合有功电能的计量功能，组合有功电能可由正反向有功电能进行选择性组合。
②分时功能：具有分时计量功能，有功电能量按相应的时段分别累计、存储总、尖、峰、平、谷电能量。
③测量功能：能测量电压、电流（包含零线），有功功率以及功率因数等电网参数。
④数据存储：能存储上12个月的总电能和各费率电能量；数据存储分界时刻为月末24时，或在每月1号至28号内的整点时刻。
⑤显示功能：采用液晶显示电能量。
2、防窃电功能
①开盖记录功能，记录开表盖总次数，防止非法更改电路。
②反向电量计入正向电量，用户如将电流线接反，不具有窃电作用，电表照样正向走字。
③具有记录编程、掉电、校时、跳闸等事件发生的时刻以及事件发生时电能表状态，防止用户更改电表数据。
④具有冻结和报警功能。
以上情况如发出，电表会出现报警标志，如安装抄表系统与电表相联，抄表系统会马上出现报警。
3、抄表方式
①通过电表上的按键，可在液晶屏上查询到电表每月的用电数据。但不可以查询到每日、每小时、每分钟间隔保存的数据。
②通过手持红外抄表机，可读取电表的各项数据，包括每月、每小时、每分钟数据。
③RS485通讯口抄表，配合抄表系统，可抄读到每月、每小时
等数据用电数据，并保存绘制曲线图、柱状图、表格等。可查询到用户的窃电记录，还可估算电表的电流规格或电流互感器的电流规格是否选配合理。这一抄表系统我公司针对不同客户可免费或低价给客户使用，这一系统还可实现用户先交电费再用电功能，但需要有跳闸功能的电表配合才能使用这一功能。
4、费控功能
采用RS-485进行数据通信，带IC卡口，支持本地拉合闸功能。
5、费控管理功能
①一户（表）配套一张电卡，用户购电直接用电卡购电，方便操作管理。
②可通过远程对电能表进行远程拉、合闸控制和时段等参数设置，进而对用户的用电实施远程管理。
③能实现自动扣费缴费的功能和欠费跳闸等功能，当电表的电费不足时可以通过远程报警，没有电费时通过远程跳闸停电，操作管理十分方便。
6、通讯规约
支持DL/T645-2007多功能电能表通讯规约。
三、产品价值
1、计量模块精度极高，能有效降低电能计量损耗，且降低电能计量损耗的收益远大于购买电表的价格。
2、具有强大的防窃电功能，能够有效避免因窃电现象给供电方带来的损失。
3、数据通讯管理，具有分时间段存储大量数据节点功能，利用抄表系统读出数据，可通过后台分析负载用电情况从而达到节能的目的。
4、国内一线品牌电表。使用寿命长达10年以上，避免因电表质量原因，产生再次买表换表的成本。
四、产品适用场合
单相本地费控智能电能表主要适用于执行分时或阶梯计费，需要通过485进行远程抄表、远程费控的居民用户，或通过CPU卡介质实现本地费控的居民用户。
产品型号：宁波三星DDS188 W1 1800元
产品名称：宁波三星DDS188 W1单相电子式电能表
一、主要特点
该表的主要特点是计量模块敏感度相对于机械式电能表较高，计量精准；该表由上市公司（宁波三星电气股份有限公司）生产，质量有保证，经过长期稳定稳定，产品可靠性高。
二、主要功能
1、电能计量功能
①计量参数：有功电能进行双向计量，反向电量计入正向。
②显示功能：采用液晶显示当前总用电量。
2、防窃电功能
①反向电量计入正向电量，用户如将电流线接反，不具有窃电作用，电表照样正向走字。
②采用线性电源，能防止电网中高频谐波损坏电能表。
3、抄表方式
①通过手持红外抄表机，可读取电表的各项数据，包括每月、每小时、每分钟数据。
②RS485通讯口抄表，配合抄表系统，可抄读到每月、每小时等数据用电数据，并保存绘制曲线图、柱状图、表格等。可查询到用户的窃电记录，还可估算电表的电流规格或电流互感器的电流规格是否选配合理。这一抄表系统我公司针对不同客户可免费或低价给客户使用，这一系统还可实现用户先交电费再用电功能，但需要有跳闸功能的电表配合才能使用这一功能。
4、通讯规约
支持DL/T645-1997多功能电能表通讯规约。
三、产品价值
1、计量模块精度相比机械式电表较高，能有效降低电能计量损耗，且降低电能计量损耗的收益远大于购买电表的价格。
2、具有较强的防窃电功能，能够有效避免因窃电现象给供电方带来的损失。
3、国内一线品牌电表。使用寿命长达10年以上，避免因电表质量原因，产生再次买表换表的成本。
四、产品适用场合
单相电子式电能表主要适用于执行单费率电价，需通过485组网方式抄表的居民用户。
产品型号：宁波三星DTZY188-Z 2200元
一、主要特点
该表的主要特点是计量模块敏感度高(智能电表的计量模块由国家电网公司选型，已是目前国内电表最高标准水平)，计量精准；该
表由上市公司（宁波三星电气股份有限公司）生产，质量有保证，经过长期稳定运行，产品可靠性高。
二、主要功能
1、电能计量功能
①计量参数：可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。
②监测参数：可监测各相电压、电流实时值，可监测三相总及A、
B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。
③分时功能：分时计量正反向有功电量、四象限无功电量及最大需量；具有尖、峰、平、谷分时段复费率功能，也可选择峰、平、谷分时段功能，总之适用全国各地分时复费率要求。
④数据存储：可按月存储13个月的每月电量数据，可按月存储每月的总、尖、峰、平、谷电量等数据。可按小时存储48小时内每小时电量数据。可按5分钟间隔存储电压、电流、正反向有功无功电量数据。
⑤具有6类负荷曲线记录功能。
⑥显示功能：宽视角、大屏幕液晶显示，具有丰富的状态指示与汉字辅助提示信息；可显示最近3月的每月电量数据；小时、分钟间隔存储的数据只能通过RS485通讯接口读出。
2、防窃电功能
①开盖记录功能，防止非法更改电路。
②开接线盖功能，防止非法更改电表接线。
③电压合格率、失压记录功能，防止用户非法取掉或截断电压接线，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。
④失流、断相记录功能，防止用户非法短接电流接线，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。
⑤电流不平衡记录：可警惕用户在电表接线的前端截取电量。
⑥掉电记录功能，防止用户非法取下电表的工作电源，如已发生，可通过记录的时间核算所损失的电量，为追补电量提供依据。
⑦反向电量计入正向电量，用户如将电流线接反，不具有窃电作用，电表照样正向走字。
⑧逆相序报警，用户非法接线，电表会报警，除非把线接正确，否则一直报警。
以上情况如发出，电表会出现报警标志，如安装抄表系统与电表相联，抄表系统会马上出现报警。
3、抄表方式
①通过电表上的按键，可在液晶屏上查询到电表每月的用电数据。但不可以查询到每日、每小时、每分钟间隔保存的数据。
②通过手持红外抄表机，可读取电表的各项数据，包括每月、每小时、每分钟数据。
③RS485通讯口和载波通讯口抄表，配合抄表系统，可抄读到
每月、每小时、每分钟数据用电数据，并保存绘制曲线图、柱状图、表格等。可查询到用户的窃电记录，还可估算电表的电流规格或电流
互感器的电流规格是否选配合理。这一抄表系统我公司针对不同客户可免费或低价给客户使用，这一系统还可实现用户先交电费再用电功能，但需要有跳闸功能的电表配合才能使用这一功能。
4、远程费控功能
采用RS-485和载波电力线进行数据通信；不带IC卡口，支持通信远程拉合闸。
5、费控管理功能
①可通过远程对电能表进行远程拉、合闸控制和时段等参数设置，进而对用户的用电实施远程管理。
②能实现自动扣费缴费的功能和欠费跳闸等功能，当电表的电费不足时可以通过远程报警，没有电费时通过远程跳闸停电，操作管理十分方便。
6、通讯规约
支持DL/T645-2007多功能电能表通讯规约。
7、其他功能
三相四线远程费控智能电能表的其他功能详情可见说明书。
三、产品价值
1、计量模块精度极高，能有效降低电能计量损耗，且降低电能
计量损耗的收益远大于购买电表的价格。
2、具有强大的防窃电功能，能够有效避免因窃电现象给供电方
带来的损失。
3、数据通讯管理，具有分时间段存储大量数据节点功能，利用
抄表系统读出数据，可通过后台分析负载用电情况从而达到节能的目的。
4、国内一线品牌电表。使用寿命长达10年以上，避免因电表质量原因，产生再次买表换表的成本。
四、产品适用场合
三相四线远程费控智能电能表主要适用于负载功率60KW以上，主要用电设备是空调、电动机或车床的车间、工厂，及功率100KW
以上、任意负载的工厂和高压器高压侧。
用电信息采集系统概况
2009 年国家电网公司启动了电力用户用电信息采集系统建设,
截止到2013 年12 月，已累计安装智能电能表1. 33亿只，实现采集1. 39 亿户。用电信息采集系统能够实时采集并传输大量实时数据，
这为在运电表运行状态在线分析提供了数据依据。
用电信息采集系统从物理上可根据部署位置分为主站、通信信道、现场设备三部分。主站网络的物理结构主要由数据库服务器、磁盘阵列、应用服务器、接口服务器、工作站、防火墙设备以及相关的网络设备组成。通信信道分上行通道和下行通道两部分。上行通道指系统主站与终端之间的远程通信信道，主要包括光纤信道、GPＲS /CDMA 无线公网信道、230MHz 无线电力专用信道等。下行通道为本地通信主要为低压载波、ＲS485 等通信技术，提供采集终端到电能表之间
的通信通道。现场设备是指安装在现场的计量装置，主要包括专变终
端、集中器、采集器、电能表以及互感器等。
关于采集终端功能的介绍
用电信息采集终端就是可以实现对用电用户的信息进行采集，通过信息采集终端设备能够对用户用电的电表数据进行收集，并且，把这些收集的数据进行管理、传输、处理，另外，信息采集数据终端还有发布命令。并不是所有信息采集终端都是一样的，要根据信息采集的对象和信息采集终端的应用场所进行分类，其中比较常用的类型有集中抄表终端、变压器采集终端、分布式电源监控终端等。
集中抄表终端
在电网工程供电的过程中，对用户的用电信息采集工作大多都是采用集中抄表终端完成的，集中器和采集器则是组成集中抄表终端的设备。集中器，对用户用电的电能表中的数据实施收集以及处理，并且，集中器还可以完成与主站之间信息数据交换的功能，对抄表信息有着更好的监控效果；采集器，可以对多个用户电表中的用电信息实现采集，同时，还能进行信息数据交换以及对小动力用电用户以及居民用电等用户的用电信息进行相关的采集。
变压器采集终端
变压器采集终端主要是针对变压器的用电信息数据进行收集。专用的变压器采集终端可以实现对变压器的供电质量检测、用户用电负荷监控、用电量数据采集等多种功能。另外，专用的变压器采集终端还有对收集的数据进行处理的功能，可以更好的掌控变压器的用电情况，以及是否存在故障等功能。专用的变压器采集终端主要应用在
50kv.A 的公用变压器设备中，并对其进行数据的采集工作。
分布式电源监控终端
在公用电网中，存在很多的分布式电源，针对这种情况应使用分布式电源监控终端对其用电信息进行监控。分布式电源监控终端可以实现对用户用电计量设备的数据信息进行相关的采集，并且，还可以对用户用电能源的质量实施监测，通过与主站的相互作用，可以对新接入公用电网中的分布式电源实施控制。分布式电源监控终端主要应用在接入公用电网中的用户分布式电源的监控中。
