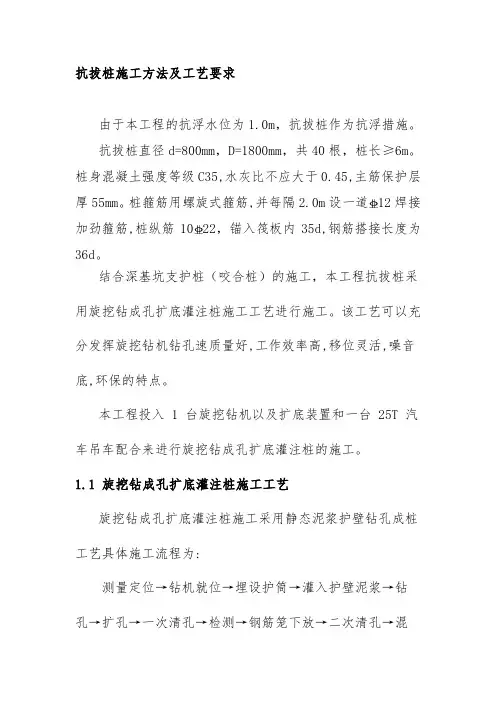

扩底抗拔桩设计

桩基础作业(承载力计算)-附答案

1．某灌注桩，桩径0.8d m =，桩长20l m =。从桩顶往下土层分布为： 0~2m 填土，30sik a q kP =；2~12m 淤泥，15sik a q kP =；12~14m 黏土，50sik a q kP =；14m 以下为密实粗砂层，80sik a q kP =，2600pk a q kP =，该层厚度大，桩未穿透。试计算单桩竖向极限承载力标准值。【解】 uk sk pk sik i pk p Q Q Q u q l q A =+=+∑ ()20.8302151050280426000.84 1583.41306.92890.3uk sk pk Q Q Q kN π π=+=???+?+?+?+??=+= 2．某钻孔灌注桩，桩径 1.0d m =，扩底直径 1.4D m =，扩底高度1.0m ，桩长 12.5l m =，桩端入中砂层持力层0.8m 。土层分布： 0~6m 黏土，40sik a q kP =；6~10.7m 粉土，44sik a q kP =； 10.7m 以下为中砂层，55sik a q kP =，1500pk a q kP =。试计算单桩竖向极限承载力标准值。【解】 1.00.8d m m =>，属大直径桩。大直径桩单桩极限承载力标准值的计算公式为： p pk p i sik si pk sk uk A q l q u Q Q Q ψψ+=+=∑ （扩底桩斜面及变截面以上d 2长度范围不计侧阻力）大直径桩侧阻、端阻尺寸效应系数为：桩侧黏性土和粉土：() 1/5 1/5(0.8/)0.81.00.956si d ψ=== 桩侧砂土和碎石类土：()1/3 1/3(0.8/)0.81.00.928si d ψ=== 桩底为砂土：() 1/3 1/3(0.8/)0.81.40.830p D ψ=== ()2 1.00.9564060.956440.831500 1.410581505253.3564 uk Q kN ππ =????+??+???=+= 3．某工程采用泥浆护壁钻孔灌注桩，桩径1.2m ，桩端进入中等风化岩1.0m ，中等风化岩岩体较完整，饱和单轴抗压强度标准值为41.5a MP ，桩顶以下土层参数

抗拔桩抗浮计算

抗拔桩抗浮计算书一、工程概况：本工程±0.00相对标高为100.55m，依据地质勘查报告，抗浮设计水位为98.00m，即±0.00以下2.55m。本工程主楼为地上16层，地下两层，抗浮满足要求，不需要进行抗浮计算；本工程副楼为地上三层，地下两层，对于纯地下两层地下室，由于上部无建筑物，无覆土，现进行抗浮计算如下：二、浮力计算基础底板顶标高为:-（4.5+5.4+0.4）=-10.30m 基础底板垫层底标高为：-(4.5+5.4+0.4+0.6+0.15)=-11.05m 浮力为F浮=rh=10x（11.05-2.55）=85KN/m2 1．主楼地上16层，能满足抗浮要求，不做计算； 2．副楼抗浮计算：（副楼立面示意如下图）副楼地上3层部分，面积为401m2 故上部三层q 1 =（486+550+550）x9.8/401=38.76KN/ m2 地下一层面荷载为：q 2 =16 KN/ m2 地下二层面荷载为：q 3 =14 KN/ m2 基础回填土垫层：q 4 =15x0.4=6 KN/ m2 基础底板：q 5 =25x0.6=15 KN/ m2 则F抗= q=38.76+16+14+6+15=89.76KN/ m2 F抗/F浮=89.76/85=1.056＞1.05 故副楼有地上3层部分不需要设置抗拔桩副楼立面示意 3.对地上无上部结构的纯地下车库(下图阴影所示)： F抗=16+14+6+15=51 KN/ m2 F1=F浮-F抗=85-51=34 KN/ m2 既不满足抗浮要求，需要设计抗拔桩进行抗浮三、抗拔桩计算依据《建筑桩基技术规范》第5.4.5条 N k≤2 T uk+G p 抗拔桩桩型采用钻孔灌注桩，桩经采用d=600mm 桩顶标高为筏板底标高：89.50m，桩长L=15m。依据《建筑桩基技术规范》，地质报告，抗拔系数λ=0.5 1）群桩呈非整体破坏时，基桩的抗拔极限承载力标准值 - 1 -

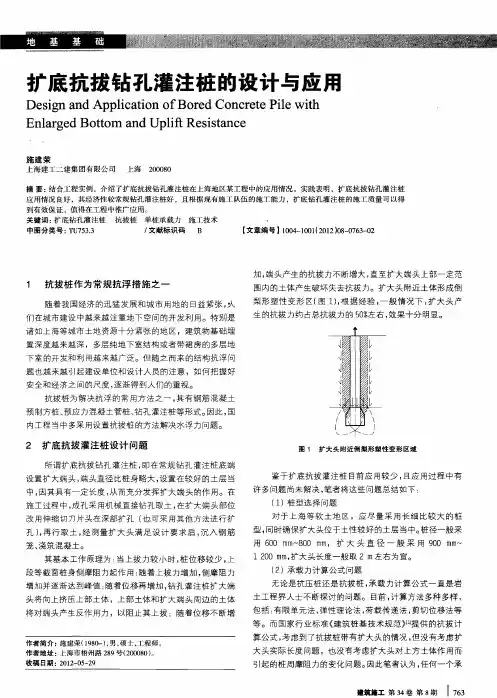

扩底抗拔桩承载力计算

扩底抗拔桩抗拔承载力计算丁浩珉摘要：随着我国城市化进程的迅速发展，地下结构的建设呈现迅猛发展的势头。地下结构的抗浮问题日益受到国内外学者的重视。抗拔桩是当前应用的最为广泛的抗浮基础类型。然而抗拔桩的理论研究远远落后于工程实践。本文对扩底抗拔桩进行概述，并分析其破坏形态及作用机理。最后总结一些扩底抗拔桩承载力计算方法。关键词：扩底抗拔桩承载力计算破坏机理 Calculation of the Up-lift Resistance Bearing Capacity of Bored Cast-in-place Pile with Enlarged Bottom Abstract ：With the development of municipal engineering，lots of underground structures are built.More and more researchers are aware of the importance of resisting the uplift load.Tension piles are widely used to resist the uplift load,but theories about tension piles are far behind of engineering practice. This paper give an overview of tension piles with enlarge bottom,and analyze the failure modes and resisting mechanism.Finally,the paper will summarize some of the calculation of the up-lift resistance bearing capacity of bored cast-in-place pile with enlarged bottom. Keywords: tension piles with enlarge bottom calculation of bearing capacity failture mode 1 引言近年来，随着城市建设的高速发展，城市建设用地越来越少，地下空间的开发和利用成为发展的必然趋势。大量带有地下车库的高程建筑，以及地下管廊，下沉式广场的兴建，使地下结构抗浮问题变得非常突出。目前，扩底抗拔桩因其单桩抗拔承载力大，质量易于保证，施工速度快，无噪音，无振动，在保证一定抗拔力的情况下，可缩短桩长，减少桩数，避免穿过某些复杂的地层，改善施工条件，省工省料省时，节约投资等特点，在工程中经常用来解决抗浮问题。但扩底桩的设计，试验资料甚少，扩底抗拔桩的理论尚未完善。一般在设计抗拔桩时，通常是参照规范规定的抗压桩的侧摩阻力，再乘以单一的经验折减系数，以此作为抗拔桩的侧摩阻力，再乘以单一的经验折减系数，以此作为抗拔桩的侧摩阻力来计算其抗拔力。扩底抗拔桩由于在桩底形成扩大头，增大桩端承载面积，从而提高单桩抗拔承载力，如何合理考虑桩底抗拔力成为设计计算的难点。本文对于各种扩底抗拔桩承载力计算方法进行总结，同同时对比等截面抗拔桩分析扩底抗拔桩的受力特点和扩底抗拔桩的受力机理，从而对扩底抗拔桩有个深入的认识。 2 扩底桩概述扩底桩作为抗拔桩，其最大的优点是：可以用增加不多的材料来获取增加桩基抗拔承载力的效果。随着扩孔技术的不断发展，扩底桩的应用越来越广泛，设计理论也随之发展。通常，桩基承载力中的桩侧摩阻力部分随着上拔荷载的增加开始也逐渐增大，但是一般在桩—土界面上相对位移达到4—10mm时，相应的侧壁摩阻力就会达到其峰值，其后将逐渐下降。但扩底桩与等截面桩不同。在基础上拔的过程中，扩大头上移挤压土体，土对它的反作用力（即上拔阻力）一般也是随着上拔位移的增加而增大的。并且，即使当桩侧摩阻

抗拔桩设计原理及运用

抗拔桩设计原理及运用摘要：桩已广泛地用于各类工业与民用建筑物、构筑物的基础工程中，对于地下建筑物、自重比较轻而水平荷载又比较大的高耸构筑物、高宽比较大的高层建筑地下室承受巨大的水浮力作用而自重或压重不够时，桩就需要承受一个上拔荷载作用，桩的设计就涉及到一个“抗拔”问题。关键词：桩；设计；承载力 Abstract: the pile is widely used in all kinds of industrial and civil buildings, structures foundation engineering, for the underground building, dead weight is light and horizontal load of the big and tall buildings, high wide of the big high-rise building basement bear huge water buoyancy effect and self-respect or pressure heavy enough, the pile would need to bear a pull on the load, the design of pile is involved a “resistance to pull out” problem. Keywords: pile; Design; Bearing capacity 与普通抗压桩相比，抗拔桩在设计要求（满足承载能力极限状态要求和正常使用极限状态要求)、设计方法(用分项系数表达的以概率理论为基础的极限状态设计方法、施工工艺(静压、振动、锤击、钻孔、人工挖孔、夯扩)等方面基本相同，但在受力特点、破坏机理、桩体设计和构造、单桩承载力的确定和测试、基础承台的设计和构造等方面却存在着较大的差异。本文主要从设计的角度出发，结合工程实践，对采用钢筋混凝土抗拔桩的基础设计需要考虑的一些问题进行综述，以供同行参考。 1 受力特点和破坏机理对于一般工程桩来说抗拔力主要由桩侧摩阻力提供。当竖向拉力施加于桩顶时，上部桩身首先受到拉伸产生相对于土体的向上位移趋势，于是桩周土在桩侧界面上产生一个向下的摩阻力；荷载沿桩身向下传递过程就是不断克服这种摩阻力并通过它向土中扩散的过程，上部的位移总是大于下部，因此上部的摩阻总是先于下部发挥出来。当桩侧总摩阻力达到极限时，桩便发生急剧的、不停滞的上拔而破坏。当承台下桩数较少、桩距较大时，抗拔桩的破坏形式常呈现非整体性－单桩拔出破坏；但当承台下桩数较多桩距较小时，桩和土常作为一个整体上拔而破坏－群桩整体破坏。 2 选型与设计桩型选择：原则上讲能够承受轴向拉力的桩，都可以作为抗拔桩。但预制桩尤其是预应力混凝土管桩由于桩顶与承台之间连接、桩段之间连接的抗拉力得不到有效保证，致使不少工程事故发生，因此工程中抗拔桩多选用灌注桩，同时只要条件允许，桩端一般嵌入坚硬而埋深较浅的基岩中，如果基岩上覆土较厚，常在桩端设置扩大头或采用挤扩支盘桩等形式以提高抗拔力。

单桩竖向承载力特征值计算方法

单桩竖向承载力特征值按《建筑桩基技术规范》JGJ94 -2008第5.2.2条公式5.2.2计算： R a=Q uk/K 式中： R a——单桩竖向承载力特征值； Q uk——单桩竖向极限承载力标准值； K——安全系数，取K=2。 1. 一般桩的经验参数法此方法适用于除预制混凝土管桩以外的单桩。按JGJ94-2008规范中第5.3.5条公式5.3.5计算：式中： Q sk——总极限侧阻力标准值； Q pk——总极限端阻力标准值； u——桩身周长； l i——桩周第i 层土的厚度； A p——桩端面积； q sik——桩侧第i 层土的极限侧阻力标准值；参考JGJ94-2008规范表5.3.5-1取值，用户需在地质资料土层参数中设置此值；对于端承桩取q sik=0； q pk——极限端阻力标准值，参考JGJ94-2008规范表5.3.5- 2取值，用户需在地质资料土层参数中设置此值；对于摩擦桩取q pk=0； 2. 大直径人工挖孔桩（d≥800mm）单桩竖向极限承载力标准值的计算此方法适用于大直径（d≥800mm）非预制混凝土管桩的单桩。按JGJ94-2008规范第5.3.6条公式5.3.6 计算：式中： Q sk——总极限侧阻力标准值； Q pk——总极限端阻力标准值； q sik——桩侧第i层土的极限侧阻力标准值，可按JGJ94-2008规范中表5.3.5-1取值，用户需 1取值，用户需在地质资料土层参数中设置此值；对于扩底桩变截面以上2d范围不计侧阻力；对于端承桩取q sik=0； q pk——桩径为800mm极限端阻力标准值，可按JGJ94-2008规范中表5.3.6- 1取值；用户需在地质资料土层参数中设置此值；对于摩擦桩取qpk=0； ψsi，ψp——大直径桩侧阻、端阻尺寸效应系数，按JGJ94-2008表5.3.6-2取值；

抗拔桩设计

水池抗浮设计方案的分析与比较毕雅明（同济大学建筑设计研究院环境工程设计分院，上海200092）提要对目前在水池抗浮设计中常用的各种方案进行了较为深入的分析，并针对各种抗浮措施在其适用条件及经济性、可行性上进行比较。有利于在工程设计中采用更为经济、合理的抗浮方案。关键词水池抗浮，抗浮设计，抗浮措施 Analysis and comparison about Anti-floating on concrete water pool design Abstract In-depth analysis about various anti-floating design projects of commonly used on concrete water pool design, and measures against various anti-floating in its application conditions and the economy, feasibility. Be benefit to chose a more economical and reasonable anti-floating program in design works. Keywords anti-floating of water pool, anti-floating design, Anti-floating measures 1 概述在市政、环境、水利和工业项目建设中，有大量的埋地式水池构筑物。对于建设在地下水位较高地区的埋地式水池，其抗浮措施是设计中必需解决的重要问题之一。目前在抗浮设计中常用的方

地下室抗拔桩计算

地下室停车场桩相关计算室内标高：±（相当于绝对标高）室外标高：地下室顶板面：（上有1.200m 覆土）地下室顶板厚：地下室层高：5.300m 地下室底板面：（建筑标高）基础梁顶标高：基础梁底标高：桩顶标高：底板厚：底板面标高：（上覆土）高水位标高：（室外下去0.500m ）低水位标高：（室外下去1.500m ）柱网尺寸：× ，坡道处×7600 桩型：PHC-AB400-80-25 抗压承载力：d R ＝1180 KN 抗拔承载力：` d R ＝480 KN 单桩有效预压应力：420KN 管桩桩身轴向拉力设计值：575KN 顶板面恒载：2 45.282003.02525.0182.1m KN =?+?+? 顶板面活载：2 35m KN （消防车荷载）底板面恒载：2 6.232005.018 7.02540.0m KN =?+?+? 底板面活载：2 4m KN 高水位水浮力：()2 8.852.1101.125.8m KN =??- 低水位水浮力：()2 5.61101.225.8m KN =?- 承压计算: 恒+活： ()()2 49.1084357.04.135.16.2345.28m KN =+??+?+

2 2 2 99.465.6149.108m KN m KN m KN =- KN 35.22898.54.899.46=?? （每根柱脚荷载导算） 94.11180 3 .2289=（根）取整数 2根结论：每根柱脚需打桩2根。抗拔计算: 恒： 2 526.2345.28m KN =+ 2 2 2 8.33528.85m KN m KN m KN =- KN 7.16468.54.88.33=?? （每根柱脚水浮力） 92.3420 7 .1646=（根）取整数4 根结论：每根柱脚需打桩4根。坡道处抗拔计算: 坡道底板厚度取200mm 坡道底板恒载： 2 50.82005.02530.0m KN =?+? 该处总的恒载：2 2 2 10.3260.2350.8m KN m KN m KN =+ ()()()241.4060 .745.560.710.3245.552m KN =+?+?+跨度跨度底板地下室顶板 ()KN 8.24872 60.745.54.841.408.85=+??- （每根柱脚水浮力） 92.5420 8 .2487=（根）取整数6 根，420为单桩有效预压应力通过计算得知，坡道处每根柱下打桩6根，其余每根柱下应打桩4根。

抗拔桩设计计算

抗拔桩设计计算 1、设计依据中华人名共与国行业标准:《建筑桩基技术规范》JGJ 9４-94 ２、计算条件图纸给出筏板面积：２１80、８６m2,每平米浮力：1０t/m２。则筏板所受总浮力为:2180８、6t。 2、计算给定地层单桩抗拔极限承载力标准值 (5、2、18－1）Ｕk――基桩抗拔极限承载力标准值； uｉ――破坏表面周长，对于等直径桩取u=πd； q sik――桩侧表面第ｉ层土得抗压极限侧阻力标准值,本次计算根据勘察报告取值为４5KPa; λi――抗拔系数，按照表5、2、18－２取值。本次计算λi=０、75。 l i――第ｉ土层厚度，本次计算仅涉及粘质粉土⑥层，厚度１０m。 2、1 桩径d=０、6m情况得单桩抗拔极限承载力标准值 U k＝0、7５×45×0、6π×１0 = 63６、1７（KＮ）=６3、6t 2、２桩径d＝0、4m情况得单桩抗拔极限承载力标准值Ｕk=0、75×4５×0、4π×１0 = 424、１2(KN）＝42、４t 3、根据群桩基础抗拔承载力计算所需要抗拔桩总数（5、2、１7－2) 其中： γ０――建筑桩基重要性系数,按照表３、３、3确定安全等级，本次计算按照一级(重要得工业与民用建筑物)取值为１、１； N――基桩上拔力设计值21808、6ｔ; Gｐ――基桩自重设计值. γs――桩侧阻抗力分项系数，按照表5、２、2取值１、６7。

３、1 对d=0、6m桩总桩数 1、１×21８08、6≦６3、6/1、6７×ｎ＋ 0、２5×π×0、6２×10 (根) 计算置换率为桩间距（m） 3、2 对d=0、４m桩总桩数１、1×2１808、6≦42、4/1、６7× n + 0、２5×π×０、42×１０(根）计算置换率为桩间距(m) 4、对上述抗拔设计进行抗压验算４、1 单桩竖向承载力设计值（5、2、2—3) 其中： Q sk、Q pk――分别为单桩总极限侧阻力与总极限端阻力标准值； Q ck――相应于任一复合基桩得承台底地基土总极限阻力标准值，可表示为 qｃk――承台底1／２承台宽度深度范围内(≦5m)内地基土极限阻力标准值; Aｃ――承台底地基土净面积; ηｓ、ηｐ、ηc――分别为桩侧阻群桩效应系数、桩端阻群桩效应系数、承台底土阻力群桩效应系数，按表5、2、3—1取用；（5、2、3） A iｃ、A e c――承台内区（外围桩边包络区）、外区得净面积，A c= A i c+Ａe c ηi c、ηe c――承台内、外区土阻力群桩效应系数，按表5、2、３取用；

抗浮桩计算

抗浮桩计算 +有实列----难得啊！一般抗浮计算：（局部抗浮） 1."05F浮力- 0."9G自重<0即可（整体抗浮） 1."2F浮力- 0."9G自重<0即可如果抗浮计算不满足的话，地下室底板外挑比较经济同意以上朋友的观点，一般增大底版自重及底板外挑比抗拔桩要经济很多【】抗浮锚杆设计总结抗浮锚杆设计总结 1适用的规范抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范GB50007---2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范GB50330-2002》有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。对于锚杆估算，推荐使用《建筑边坡工程技术规范GB50330-2002》，对于岩土的分类较细，能查到一些必要的参数。 2锚杆需要验算的内容 1)锚杆钢筋截面面积；

2)锚杆锚固体与土层的锚固长度； 3)锚杆钢筋与锚固砂浆间的锚固长度； 4)土体或者岩体的强度验算； 3锚杆的布置方式与优缺点 1)集中点状布置，一般布置在柱下；优点：可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有很强的抵抗力。缺点：要求锚固于坚硬岩体中，不适用于软岩与土体，破坏往往是锚固岩体的破坏；由于局部锚杆较密，锚杆施工不方便；地下室底板梁板配筋较大。 2)集中线状布置，一般布置于地下室底板梁下；优点：由于锚杆布置相对集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有较强的抵抗力。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全，对于跨高比小于6的底板梁，可以适当考虑上部结构传来的竖向力来平衡掉一部分水浮力），要求锚固于较硬岩体中，不适用于软岩与土体；地下室底板板配筋较大。 3)面状均匀布置，在地下室底板下均匀布置；优点：适用于所有土体和岩体；地下室底板梁板配筋较小。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全）；对于个别锚杆承载力不足的情况，由于能分担的锚杆较少，此情况抵抗力差；由于锚杆布置相对分散，对于地下室底板下的外防水施工比较麻烦。

抗拔管桩的结构构造

4. 抗拔管桩的结构构造主要应注意下列3个问题：桩身结构；接头；桩顶（头）与承台的连接问题。管桩与承台连接时，桩顶嵌入承台深度宜取100mm；另一条是：对于抗拔桩，应将桩的纵向钢筋全部直接锚入承台内。锚固长度不得小于50倍纵向钢筋直径且不小于500mm。预应力受拉钢筋的锚固长度表5是计算结果：表中d为预应力钢筋直径。常用的承台混凝土强度等级为C30，则C30混凝土中的预应力锚固长度为113d，当钢筋直径为9.0mm时，则锚固长度为102cm；当钢筋直径为10.7mm时，则锚固长度为120cm。 4.1 桩身结构问题 4.1.1 桩身的配筋。 4.1.2 端板的质量。目前端板质量存在二大问题：端板的材质和端板的厚度。(1)端板的材质大部分不符合规定;（2）端板的厚度普遍较薄。新广东规程不是按管桩直径来规定端板厚度，而是根据预应力钢筋的粗细来规定端板的最小厚度参见表6：端板的材质、板厚、坡口尺寸等要严格按有关规范的要求设置可由地勘资料推算。侧摩阻由土质不同取0.6~0.8的系数，求出的极限承载力的一半来和浮力标准值比较。如果采用机械连接接桩，桩全长皆可参与抵抗浮力；如没采用机械连接，浮力计算只能考虑最上面的一截桩能,但不能接桩,否则接头处无法保证抗拉前一段时间我也做了一地下车库，预应力管桩做抗拔桩，有效桩长24米，承担抗拔力为170~200KN 接桩处我也做了防腐处理，但现场都没做，现在担心接头处的质量不知楼主在桩和承台交接出怎么处理的？是可以做，只是接头不太好处理，接头抗拉强度无法处理。 1.预应力管桩中的PTC桩不宜用作抗拔桩,PC桩可用作抗拔桩,单桩抗拔承载力特征值由桩周土摩擦力和桩身承载力两者中的较小值确定,其中桩身承载力又由预压应力及焊缝强度等两者之小值确定。 2.抗拔桩桩顶的填芯混凝土的灌注深度不应小于 3.0m,且应在填芯混凝土中掺入微膨胀剂,混凝土强度等级应比承台提高一级,且不应低于C30,注意震捣密实。 3.抗拔桩与承台连接的钢筋应沿桩周围均匀布置,其数量由计算确定,钢筋伸入桩内的长度应同填芯混凝土深度,锚入承台长度不小于40d。 4.抗拔桩计算时若考虑两节以上管桩的桩周摩擦力时,应在图上注明“抗拔桩制作时应采用端部锚固筋”(详管桩图集)。 5.抗拔桩计算时若考虑两节以上管桩的桩周摩擦力时,管桩接桩处金属表面须刷沥青两遍防腐；抗拔桩焊缝高度不应小于12mm。预应力管桩不适宜用做抗拨桩。其原因如下： 1、管桩与承台的连接受拉并不可靠。如是抗拨桩，容易造成二者脱离。 2、管桩可能不是单节。如果是多节，则存在着焊接节点。对于这种焊接节点，由于是现场施工，质量并不过关，再者这些焊缝多为淬冷。因此节点焊缝并不可靠。基于此原因，对于

单桩承载力特征值与设计值区别

单桩承载力设计值：＝单桩极限承载力标准值/抗力分项系数（一般左右) 单桩承载力特征值:=静载试验确定的单桩极限承载力标准值/2 1 、94桩基规范中单桩承载力有两个：单桩极限承载力标准值和单桩承载力设计值。单桩极限承载力标准值由载荷试验（破坏试验）或按94规范估算（端阻、侧阻均取极限承载力标准值），该值除以抗力分项系数（、，不同桩形系数稍有差别）为单桩承载力设计值，确定桩数时荷载取设计值（荷载效应基本组合），荷载设计值一般为荷载标准值（荷载效应标准组合）的倍，这样荷载放大倍，承载力极限值缩小倍，实际上桩安全度还是2（）。94规范时荷载都取设计值，为了荷载与设计值对应，引入了单桩承载力设计值，在确保桩基安全度不低于2的前提下，规定桩抗力分项系数取左右。所以，单桩承载力设计值是在当时特定情况下（所有规范荷载均取设计值），人为设定的指标，并没有实际意义。 2、02规范中地基、桩基承载力均为特征值，该值为承载力极限值的1/2（安全度为2），对应荷载标准值。同一桩基设计，分别执行两本规范，结果应该是一样的。单桩竖向承载力特征值按《建筑桩基技术规范》JGJ94 -2008第条公式计算： R a=Q uk/K 式中： R a——单桩竖向承载力特征值； Q uk——单桩竖向极限承载力标准值； K——安全系数，取K=2。 1. 一般桩的经验参数法此方法适用于除预制混凝土管桩以外的单桩。按JGJ94-2008规范中第条公式计算：式中： Q sk——总极限侧阻力标准值； Q pk——总极限端阻力标准值； u——桩身周长； l i——桩周第i 层土的厚度； A p——桩端面积； q sik——桩侧第i 层土的极限侧阻力标准值；参考JGJ94-2008规范表取值，用户需在地质资料土层参数中设置此值；对于端承桩取q sik=0；

抗拔桩设计

某工程抗拔桩设计杨意德 (福州市建筑设计院350001) 〔提要〕本文介绍某工程抗拔桩设计，并对抗拔桩设计的若干问题作了探讨。〔关键词〕抗拔桩，抗拔承载能力 The Design of Uplift Piles for a Basement Abstract: In this paper, the design of uplift piles is introduced and several issues about design of uplift pile are commented Key words : uplift pile , uplift bearing capacity 1工程概况某工程位于福州湖东路东段，北临五四河、南朝湖东路，建筑面积65000m2，室内±0.00相当于罗零标高7.50m，室外地面标高为-0.15m。主楼分南、北两楼，南楼地下一层、地上二十九层，北楼地下二层、地上三十三层，南、北两楼地下室与四周大面积二层纯地下车库连成一体。主楼基础采用Φ800冲孔灌注桩加桩底压桨。北楼裙房地下室和室外二层地下车库部分由于没有足够的荷载重量，抗浮稳定不满足要求，需要设置抗拔桩。经分析采用Φ600和Φ700两种桩径冲孔灌注桩作为抗拔桩，能解决地下室抗浮问题。 2地质概况和地下室抗浮设防水位确定根据钻探，场地土层自上而下分布详表1。表1 场地土层分布地下水按埋藏条件可分为上层滞水和承压水两种。上层滞水主要埋藏于杂填土中，受大气降水和地表水补给，并与五四河有水力联系。勘探期间场地平均标高约6.0m（罗零，下同）,钻孔混合水稳定水位为4.25-5.18m，近几年地下水最高水位 5.7m。下部承压水埋藏于⑹、⑻、⑾等层。承压水虽和上层滞水有水力联系，但由于含水层埋藏深度超过20m，不直接影响地下室的上浮稳定。地下室抗浮设防水位应是建筑物设计使用年限内可能产生的最高地下水位。由于福州地区缺少长期地下水观测资料，要准确确定抗浮设防水位还比较困难，目前只能根据近期地下水调查资料和周围地下水补给、排泄条件预测可能出现的最高水位。本场地近年地下水高水位为 5.7m，由于现行城市排水设计标准低于抗浮设防标准，暴雨时虽因室外地面（标高7.35m）高于湖东路面和五四河岸约 1.4m，地面雨水可经湖东路和五四河排泄，地面不会积水，但周围的湖东路面和五四河岸（标高 5.95m），可能短时间积水、抬高地下水位，影响地下室上浮稳定。经分析选择6.30m作为地下室抗浮设防水位。 3桩的抗拔承载力验算桩的抗拔极限承载力标准值一般按经验公式⑴计算并应满足⑵式要求(2)。 ∑ = i i ski k l u q Uλ------------------------ (1) p s k G U N+ ≤γ/-------------------------⑵ 式中符号物理意义详规范(2) q sik 为桩的极限侧阻力标准值，由于经验数值的局限性，为了比较可靠地确定它的数值，在3根不同直径

抗拔桩承载力计算书

单桩承载力计算书、设计资料 1. 单桩设计参数桩类型编号1 桩型及成桩工艺：泥浆护壁灌注桩桩身直径d = 0.500m 桩身长度I = 13.00m 桩顶标高81.00m 2?土层性能 3.勘探孔天然地面标高96.00m 地下水位标高92.00m 注：标高均指绝对标高。 4.设计依据《建筑桩基技术规范》JGJ 94-2008 二、竖向抗压承载力单桩极限承载力标准值： Q uk = u」q sik|i + q pk A p =1.57 x(60 X2.50 + 38 X4.00 + 65 X6.50) + 0 X0.20

=1138kN 三、竖向抗拔承载力基桩抗拔极限承载力标准值： T uk = ：Fq sik U i l i =0.75 X60 X1.57 X2.50 + 0.72 X38 X1.57 X4.00 + 0.55 X65 X1.57 X6.50 =714kN 四、基桩抗拔力特征值 R tu=T uk/2+G p=714/2+0.5x0.5x3.14x13x25x1.35=612Kn

桩身强度计算书、设计资料 1. 基本设计参数桩身受力形式：轴心抗拔桩轴向拉力设计值：N' = 750.00 KN 轴向力准永久值：N q = 560.00 KN 不考虑地震作用效应主筋：HRB400 f y = 360 N/mm 2E s = 2.0 X105 N/mm 2 箍筋：HRB400 钢筋类别：带肋钢筋桩身截面直径：D = 500.00 mm 纵筋合力点至近边距离：a s = 35.00 mm 混凝土： C30 f tk = 2.01 N/mm 2 最大裂缝宽度限值：-iim = 0.3000 mm 2. 设计依据《建筑桩基技术规范》JGJ 94-2008 《混凝土结构设计规范》GB 50010--2010 、计算结果 1. 计算主筋截面面积根据《混凝土结构设计规范》式（ 6.2.22 ） N' W f y A s + f py A py 因为不考虑预应力，所以式中f py及A py均为0 N' 750.000 X103 A s = ' = = 2083.33 mm 2 f y 360 2. 主筋配置根据《建筑桩基技术规范》第 4.1.1条第1款取最小配筋率-min = 0.597%

抗拔桩设计

水池抗浮设计方案的分析与比较提要对目前在水池抗浮设计中常用的各种方案进行了较为深入的分析，并针对各种抗浮措施在其适用条件及经济性、可行性上进行比较。有利于在工程设计中采用更为经济、合理的抗浮方案。关键词水池抗浮，抗浮设计，抗浮措施 Keywords 1 概述在市政、环境、水利和工业项目建设中，有大量的埋地式水池构筑物。对于建设在地下水位较高地区的埋地式水池，其抗浮措施是设计中必需解决的重要问题之一。目前在抗浮设计中常用的方法有自重抗浮、压重抗浮、基底配重抗浮、打抗拔桩抗浮或打锚杆抗浮等多种。这些方法各有特点，针对不同的建设场地和不同结构体型的池子，选用不同的抗浮措施，会对结构受力和工程造价产生较大的影响。 2抗浮设计方案的分析与比较水池的抗浮计算公式为： G/F≥1.05 式中：G为不含池内盛水的水池自重等永久作用荷载，当构筑物为沉井等侧壁与土体紧密接触的结构，可计入侧壁上的磨擦力；F 为地下水浮力。下图为水池考虑整体抗浮时的抗浮力示意图：其中：G1为池体自重； G2为池内压重；

G3为池顶压重； G4为池壁外挑墙址上压重； G5为池底板下部配重； N1为池底抗浮桩或锚杆的抗拔力。在水池内设置支承结构时，水池还需验算局部抗浮，其抗浮力示意图如下：此时各抗浮力均为每一支承单元内的值。 2．1自重抗浮自重抗浮即通过提高池体结构自重G1来达到抗浮的目的。此种方法一般适用于水池自重与地下水浮力相差不大的情况下。增加自重一般通过增加水池池壁或加厚底板来实现，这样会增加混凝土用量，但由于结构厚度的增加，可以减小池内配筋，降低配筋率，所以适当的增加结构厚度，其造价的增加幅度并不很大。同时，此方法加大了结构件的截面，提高了结构刚度，对池体结构本身进行了加强。采用自重抗浮对于原设计水池截面配筋率相对较大的水池最为经济适用，若原水池截面配筋率不大，增大截面后有可能使结构构件为满足最小配筋率而增加钢筋用量，这样池体造价会大幅上升，宜考虑采用其它抗浮措施。根据工程实践，在自重与地下水浮力相差在10%以内的情况下，通过增加结构自重抗浮具有较好的经济性。若自重与地下水浮力相差达15%，考虑到1.05的抗浮系数及由于结构尺寸加大新增的浮力，结构自重需增加的量一般可表达为：

单桩承载力计算

单桩承载力计算(DZCZ-1) 项目名称构件编号日期设计校对审核执行规范: 《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑地基基础设计规范》(GB 50007-2011), 本文简称《地基规范》《建筑抗震设计规范》(GB 50011-2010), 本文简称《抗震规范》《建筑桩基技术规范》(JGJ 94-2008), 本文简称《桩基规范》 ----------------------------------------------------------------------- 《湿陷性黄土地区建筑规范》2004版第5.7.5条；本文简称《黄土规范》《铁路桥涵地基及基础设计规范》2005版第6.2.2条中有关摩檫桩计算部分；本文简称《铁基规范》 ----------------------------------------------------------------------- 1. 设计资料 1.1 桩土关系简图

1.2 已知条件 (1) 桩参数承载力性状端承摩擦桩

桩身材料与施工工艺混凝土预制桩截面形状圆形砼强度等级 C30 桩身纵筋级别 HRB335 直径(mm) 600 桩长(m) 10.000 (2) 计算内容参数竖向承载力√ 计算方法经验参数法考虑负摩阻ㄨ水平承载力√ 桩顶约束情况固接允许水平位移(mm) 10.0 纵筋保护层厚(mm) 60 抗拔承载力√ 软弱下卧层√ 承载力比 0.33 均匀分布侧阻比 0.50 考虑地基液化不考虑 (m)高(m)(kN/m3 )(kN/m3)(kPa)(kPa)(MN/m4 )

抗拔桩单桩基桩拔力计算

抗拔桩单桩基桩拔力计算经在桩周高压旋喷咬合注浆后，仅考虑消除“泥皮”，填充空洞和涌包不考虑改良桩周土体，提高摩擦系数的情况下，按《建筑桩基技术规范》JGJ94-2008第46页5.4.5可知，抗拔桩非群桩设计，抗拔力可仅按单桩或（群桩非整体破坏）考虑的情况下，桩基的基桩拔力N k ≤T uk /2+G p 式中N k —按合在效应标准组合计算的基桩拔力； T uk —群桩呈非整体破坏时基桩的抗拔极限承载力标准值，按该规范第5.4.6条确定； G p —桩体自重，地下水位以下取浮重度；此外，T uk =∑λ i q sik u i l i 式中T uk —基桩抗拔极限承载力标准值； u i —桩身周长，对于等直径桩取u=πd； q sik —桩侧表面第i层土的抗压极限侧阻力标准值，可按该规范表 5.3.5-1取值；λ i —抗拔系数，可按该规范表5.4.6-2取值； l i —自桩底起算的长度因此，按最不利状态下，梧桐山南站7#抗拔桩的基桩拔力T uk /2=（∑λ i q sik u i l i ） /2=（0.7×160×3.142×1.4×5.42+0.7×160×3.142×1.4×2.58） /2=1970.66KN 注：其中取值均按最不利值考虑：λ i 按黏性土、粉土考虑，取值范围为0.7～ 0.8；q sik 按砂土状强风化硬岩考虑，取值范围为160～240. 即便在不考虑结构自重、荷载、桩体自重的情况下，N k ≤1970.66KN ，取值仍大于设计值1850KN。四、后注浆灌注桩竖向增强段的总极限侧阻力标准值计算 7#抗变为后注浆灌注桩，故可按《建筑桩基技术规范》JGJ94-2008第40页Ⅶ后注浆灌注桩计算该桩的单桩极限承载力。按最不利状态考虑，不考虑桩体自重、结构荷载等，仅考虑桩身与土体之间的竖向负摩擦力，其计算公式为：Q gsk =u∑β si q sik l gi 式中：Q gsk —为后注浆竖向增强段的总极限侧压力标准值； u—桩身周长；

抗拔桩检测方案

南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标）桩基检测方案编制：审核：审批：中铁十四局集团有限公司二○一四年十月二十日

桩基检测方案 1工程概况 1.1工程名称：南京至高淳城际轨道禄口机场至溧水段试验段土建工程（DS7-TA05标） 1.2建设单位：南京地铁建设有限责任公司 1.3建设地点：金龙路站～无想山站 1.4工程概况：本标段二站一区间，金龙路站、无想山站和金龙路站～无想山站区间。金龙路站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～9a、15～22a）、2400KN（KBZ10～14）。金龙路站桩数总计127根。无想山站采用Φ1000钻孔灌注桩，混凝土等级为C35P8水下，有效桩长5m。设计抗拔承载力特征值为：1000KN（KBZ1～KBZ5）、2400KN（KBZ6～KBZ25）。无想山站桩数总计90根。无想山站抗拔桩平面布置见图2-2。 1.5检测项目及数量：《建筑基桩检测技术规范》JGJ106-2014 《建筑地基基础处理技术规范》JGJ79-2012 《建筑基桩技术规范》JGJ94-2008 《建筑地基基础检测规程》DGJ32/TJ 142-2012 《建筑地基基础设计规范》GB50007-2011 《钻孔灌注桩成孔、地下连续墙成槽质量检测技术规程》DGJ32/TJ117-2011 《南京轨道交通工程建设质量检测项目和频率规定》2014年版本工程设计图纸 1.7检测任务：低应变检测：通过低应变动测对试桩完整性进行检测，以确定试桩的完整性和可靠性。抗拔检测：测试试验桩单桩竖向抗拔最大值，提供单桩竖向抗拔承载力极限值和特征值；测定单桩竖向荷载作用下的荷载和变形；判定单桩竖向抗拔承载力是否满足设计要求。

抗浮桩计算

抗浮桩计算+有实列----难得啊！一般抗浮计算：（局部抗浮）1.05F浮力-0.9G自重<0 即可（整体抗浮）1.2F浮力-0.9G自重<0 即可如果抗浮计算不满足的话，地下室底板外挑比较经济同意以上朋友的观点，一般增大底版自重及底板外挑比抗拔桩要经济很多【原创】抗浮锚杆设计总结抗浮锚杆设计总结 1 适用的规范抗浮锚杆的设计并无相应的规范条文，《建筑地基基础设计规范GB50007---2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范GB 50330-2002》有关锚杆的部分可以参考使用，不过最好只用于估算，锚杆抗拔承载力特征值应通过现场试验确定，有一些锚杆构造做法可以参考。对于锚杆估算，推荐使用《建筑边坡工程技术规范GB 50330-2002》，对于岩土的分类较细，能查到一些必要的参数。 2 锚杆需要验算的内容 1)锚杆钢筋截面面积； 2)锚杆锚固体与土层的锚固长度； 3)锚杆钢筋与锚固砂浆间的锚固长度； 4)土体或者岩体的强度验算； 3 锚杆的布置方式与优缺点 1) 集中点状布置，一般布置在柱下；优点：可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力；由于锚杆布置集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有很强的抵抗力。缺点：要求锚固于坚硬岩体中，不适用于软岩与土体，破坏往往是锚固岩体的破坏；由于局部锚杆较密，锚杆施工不方便；地下室底板梁板配筋较大。 2) 集中线状布置，一般布置于地下室底板梁下；优点：由于锚杆布置相对集中，对于地下室底板下的外防水施工也比较方便；对于个别锚杆承载力不足的情况，由于有较多的锚杆分担，有较强的抵抗力。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全，对于跨高比小于6的底板梁，可以适当考虑上部结构传来的竖向力来平衡掉一部分水浮力），要求锚固于较硬岩体中，不适用于软岩与土体；地下室底板板配筋较大。 3) 面状均匀布置，在地下室底板下均匀布置；优点：适用于所有土体和岩体；地下室底板梁板配筋较小。缺点：不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力（个人认为考虑的话偏于不安全）；对于个别锚杆承载力不足的情况，由于能分担的锚杆较少，此情况抵抗力差；由于锚杆布置相对分散，对于地下室底板下的外防水施工比较麻烦。 4) 集中点状布置推荐用于坚硬岩；集中线状布置推荐用于坚硬岩与较硬岩；面状均匀布置推荐用于所有情况； 4 注意事项 1) 集中点状布置，抗浮锚杆与岩石锚杆基础结合为优，需注意柱底弯矩对锚杆拉力的影响，特别是柱底弯矩较大的时候； 2) 参考《建筑边坡工程技术规范GB 50330-2002》，应选用永久性锚杆部分内容； 3) 岩石情况（坚硬岩、较硬岩、较软岩、软岩、极软岩）应准确区分，可参考《建筑边坡工程技术规范GB 50330-2002》表7.2.3-1注4； 4) 锚杆抗拔承载力特征值应通过现场试验确定，可参考《建筑边坡工程技术规范GB 503
