模电实验三

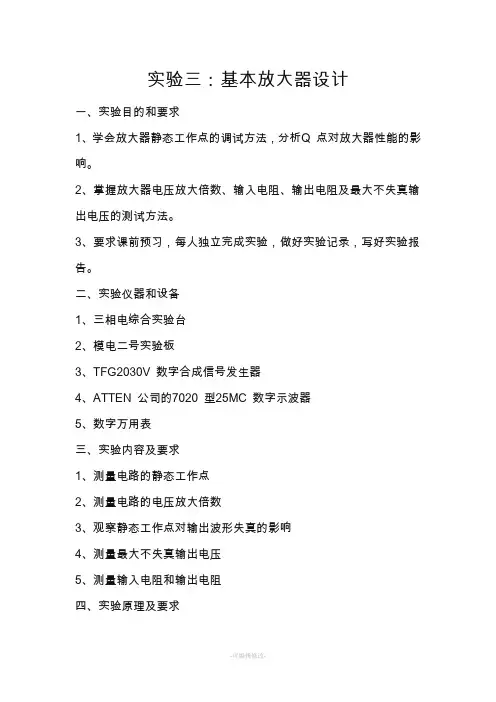

实验三：基本放大器设计

一、实验目的和要求

1、学会放大器静态工作点的调试方法，分析 Q点对放大器性能的影响。

2、掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法。

3、要求课前预习，每人独立完成实验，做好实验记录，写好实验报告。

二、实验仪器和设备

1、三相电综合实验台

2、模电二号实验板

3、TFG2030V数字合成信号发生器

4、ATTEN 公司的7020型25MC 数字示波器

5、数字万用表

三、实验内容及要求

1、测量电路的静态工作点

2、测量电路的电压放大倍数

3、观察静态工作点对输出波形失真的影响

4、测量最大不失真输出电压

5、测量输入电阻和输出电阻

四、实验原理及要求

4. 1单管共射极放大器的原理如图3.1所示,

直流偏置电路：分压式偏置电路。通过调节Rp 电阻获得不同的Q 点 Q 点计算:

Q 点计算:

输入电阻：&

输出电阻 &=兔

4.2电路的测试要求

1）、静态工作点

如图3-1的单管共发射极电路，调节Rb1电位器，使IC=2mA （即 UE=2V ），

用直流电压表测量UB 、UC 、UE ，并测量Rb2的值，记入表3-1中;

表3-1静态工作点（Q 点）的测试

2）、电压放大倍数测量

输入1KHZ 的正弦波信号，电压幅度约10mV ，用示波器观察输入、

输出电压波形，记录入表3-2中，并观察输入、输出波形的相位差。 6 * R Z ; 耳-耳；心-4: u CE = % —I 屁+堆） K E 电压放大倍数：A v =

R c // R L
