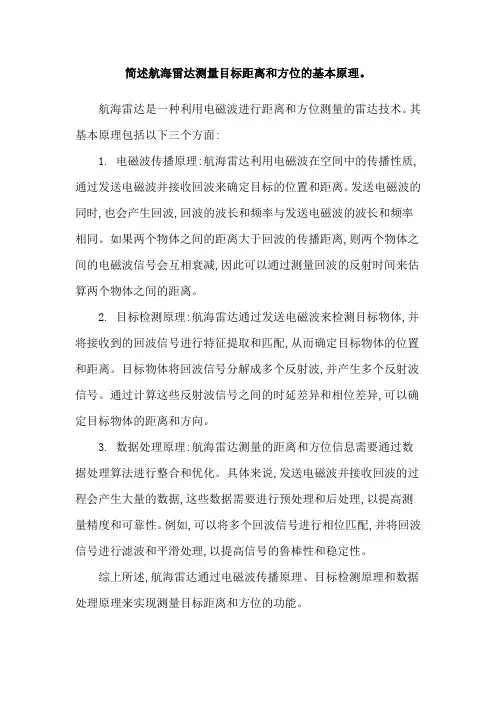

雷达技术 目标距离的测量
雷达的目标识别技术
雷达的目标识别技术 摘要： 对雷达自动目标识别技术和雷达目标识别过程进行了简要回顾，研究了相控阵雷达系统中多目标跟踪识别的重复检测问题提出了角度相关区算法，分析了实现中的若干问题，通过在相控阵雷达地址系统中进行的地址实验和结果分析表明:采用角度相关区算法对重复检测的回波数据进行处理时将使识别的目标信息更精确从而能更早地形成稳定的航迹达到对目标的准确识别。 一．引言 随着科学技术的发展，雷达目标识别技术越来越引起人们的广泛关注，在国防及未来战争中扮演着重要角色。地面雷达目标识别技术目前主要有-Se方式，分别是一维距离成象技术、极化成象技术和目标振动声音频谱识别技术。 1．一维距离成象技术 一维距离成象技术是将合成孔径雷达中的距离成象技术应用于地面雷达。信号带宽与时间分辨率成反比。例如一尖脉冲信号经过一窄带滤波器后宽度变宽、时间模糊变大。其基本原理如图1所示。 2．极化成象技术 电磁波是由电场和磁场组成的。若电场方向是固定的，例如为水
平方向或垂直方向，则叫做线性极化电磁波。线性极化电磁波的反射与目标的形状密切相关。当目标长尺寸的方向与电场的方向一致时，反射系数增大，反之减小。根据这一特征，向目标发射不同极化方向的线性极化电磁波，分别接收它们反射(散射)的回波。通过计算目标散射矩阵便可以识别目标的形状。该方法对复杂形状的目标识别很困难。 3．目标振动声音频谱识别技术 根据多普勒原理，目标的振动、旋转翼旋转将引起发射电磁波的频率移动。通过解调反射电磁波的频率调制，复现目标振动频谱。根据目标振动频谱进行目标识别。 传统上我国地面雷达主要通过两个方面进行目标识别：回波宽度和波色图。点状目标的回波宽度等于入射波宽度。一定尺寸的目标将展宽回波宽度，其回波宽度变化量正比于目标尺寸。通过目标回波宽度的变化可估计目标的大小。目标往往有不同的强反射点，如飞机的机尾、机头、机翼以及机群内各飞机等，往往会在回波上形成不同形状的子峰，如图2所示。 这类波型图叫作波色图。根据波色图内子峰的形状，可获得一些目标信息。熟练的操作员根据回波宽度变化和波色图内子峰形状，进行目标识别。

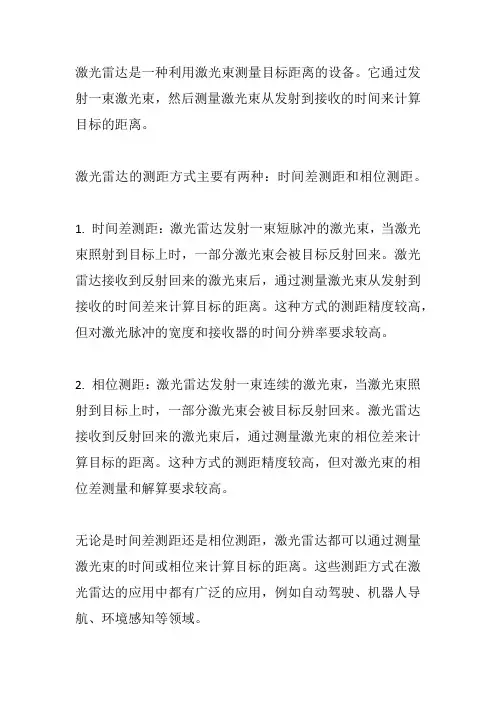

激光雷达测距原理与其应用
目录 摘要 (1) 关键词 (1) Abstract (1) Key words (1) 引言 (1) 1雷达与激光雷达系统 (2) 2激光雷达测距方程研究 (3) 2.1测距方程公式 (3) 2.2发射器特性 (4) 2.3大气传输 (5) 2.4激光目标截面 (5) 2.5接收器特性 (6) 2.6噪声中信号探测 (6) 3伪随机m序列在激光测距雷达中的应用 (7) 3.1测距原理 (7) 3.2 m序列相关积累增益 (8) 3.3 m序列测距精度 (8) 4脉冲激光测距机测距误差的理论分析 (9) 4.1脉冲激光测距机原理 (9) 4.2 测距误差简要分析 (10) 5激光雷达在移动机器人等其它方面中的应用 (10) 6结束语 (11) 致谢 (12) 参考文献 (12)
激光雷达测距原理与其应用 摘要:本文简单介绍激光雷达系统组成，激光雷达系统与普通雷达系统性能的对比，着重阐述激光雷达测距方程的研究。针对激光远程测距中的微弱信号检测，介绍一种基于m序列的激光测距方法，给出了基于高速数字信号处理器的激光测距雷达数字信号处理系统的实现方案，并理论分析了脉冲激光测距机的测距误差。了解并学习激光雷达在移动机器人等其它方面中的应用。 关键词：激光雷达；发射器和接收器特性; 伪随机序列; 脉冲激光；测距误差 Applications and Principles of laser radar ranging Student majoring in Optical Information Science and Technology Ren xiaonan Tutor Shang lianju Abstract:This paper briefly describes the composition of laser radar systems, laser radar system and radar system performance comparison of normal, focusing on the laser radar range equation. Laser Ranging for remote signal detection, presents a introduction of a sequence based on laser ranging method m, gives the high-speed digital signal processor-based laser ranging radar digital signal processing system implementations, and theoretical analysis of the pulse Laser rangefinder range error.We understand and learn application of Laser radar in the mobile robot and other aspects. Key words：Laser radar; Transmitter and receiver characteristics；Pseudo-random sequence；Pulsed laser；Ranging error. 引言：激光雷达是传统雷达技术与现代激光技术相结合的产物，激光具有亮度 高、单色性好、射束窄等优点,成为光雷达的理想光源,因而它是目前激光应用主要的研究领域之一。激光雷达是一项正在迅速发展的高新技术，激光雷达技术从最简单的激光测距技术开始，逐步发展了激光跟踪、激光测速、激光扫描成像、激光多普勒成像等技术，使激光雷达成为一类具有多种功能的系统。利用激光作为遥感设备可追溯到30多年以前，从20世纪60年代到70年代，人们进行了多项试验，结果都显示了利用激光进行遥感的巨大潜力，其中包括激光测月和卫星激光测距。激光雷达测量技术是一门新兴技术，在地球科学和行星科学领域有着广泛的应用.LiDAR(LightLaser Detection and Ranging)是激光探测及测距系统的简称，通常指机载对地激光测距技术，对地激光测距的主要目标是获取地质、地形、地貌以及土地利用状况等地表信息。相对于其他遥感技术，LIDAR的相关研究是一个非常新的领域，不论是在提高LIDAR数据精度及质量方面还是在丰富LIDAR数据应用技术方面的研究都相当活跃。随着LIDAR传感器的不断进步，地表采点密度的逐步提高，单束激光可收回波数目的增多，LIDAR数据将提供更为丰富的地表和地物信息。激光测距可分为星载(卫星搭载)、机载(飞机搭载)、车载(汽车搭载)以及定位(定点测量)四大类，目前激光测距仪已投入使用,激光雷达正处在试验阶段,某些激光雷达已付诸实用.本文对激光雷达的测距原理、发射器和接收器特性、束宽、大气传输以及目标截面、外差效率进行分析, 提出基于伪随机序列的激光测距技术 ,可将激光
雷达测速与测距
雷达测速与测距标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
雷达测速与测距 GZH 2016/3/29 系统流程图 模块分析 1 脉冲压缩 原理分析 雷达的基本功能是利用目标对电磁波的散射而发现目标，并测定目标的空间位置。雷达分辨力是雷达的主要性能参数之一。所谓雷达分辨力是指在各种目标环境下区分两个或两个以上的邻近目标的能力。一般说来目标距离不同、方位角不同、高度不同以及速度不同等因素都可用来分辨目标，而与信号波形紧密联系的则是距离分辨力和速度(径向)分辨力。两个目标在同一角度但处在不同距离上，其最小可区分的距离称为距离分辨力，雷达的距离分辨力取决于信号带宽。对于给定的雷达系统，可达到的 雷达的速度分辨率可用速度分辨常数表征，信号在时域上的持续宽度越大，在频域上的分辨率能力就越好，即速度分辨率越好。 对于简单的脉冲雷达，B=?f=1/τ，此处，τ为发射脉冲宽度。因此，对于简单的脉冲雷达系统，将有 δr=c 2τ（） 在普通脉冲雷达中，由于信号的时宽带宽积为一常数（约为1），因此不能兼顾距离分辨力和速度分辨力两项指标。 雷达对目标进行连续观测的空域叫做雷达的探测范围，也是雷达的重要性能数，它决定于雷达的最小可测距离和最大作用距离，仰角和方位角的探测范围。而发射功率的大小影响作用距离，功率大则作用距离大。发射功率分脉冲功率和平均功率。雷达在发射脉冲信号期间内所输出的功率称脉冲功率，用Pt表示；平均功率是指一个重复周期Tr内发射机输出功率的平均值，用Pav表示。它们的关系为 P tτ=P av T r（）脉冲压缩（PC）雷达体制在雷达脉冲峰值受限的情况下，通过发射宽脉冲而获得高的发能量，以保证足够的最大作用距离，而在接收时则采用相应的脉冲压缩法获得窄脉冲，以提高距离分辨力，因而能较好地解决作用距离与分辨能力之间的矛盾。 在脉冲压缩系统中，发射波形往往在相位上或频域上进行调制，接收时将回波信号加以压缩，使其等效带宽B满足B=?f?1/τ。令τ0=1/B,则 δr=c 2τ0（） （）式中，τ0表示经脉冲压缩后的有效脉宽。因此脉冲压缩雷达可用宽度τ的发射脉冲来获得相当于发射有效宽度为τ0的简单脉冲系统的距离分辨力。发射脉冲宽度τ跟系统有效（经压缩的）脉冲宽度τ0的比值便成为脉冲压缩比，即 D=τ τ0 （）则
基于图像识别与雷达测距技术的开车看手机安全预警系统交通运输范文.doc
基于图像识别与雷达测距技术的开车看手机安全预警系统,交通运输- 摘要：随着交通运输业的发展，交通事故已成为当前世界各国所面临的严重问题，而因开车看手机造成的交通事故正在逐年增加。针这一现象，提出一套基于图像识别与雷达测距技术的开车看手机安全预警系统。本系统采用基于opencv的图像处理技术用于检测驾驶员是否在看手机，利用雷达测距用于对外部障碍物数据的采集，根据相应算法判断其是否存在危险，最后根据两者结果综合判断，建立相应安全等级，辅助驾驶保障驾驶员行车安全。 关键词：开车看手机安全预警图像识别雷达测距系统开发 中图分类号：U471.1文献标识码：A文章编号：1672-3791（2017）11（b）-0016-02 随着智能手机的普及，除了给人们的生活带来许多便利以外，还影响着人们的日常生活。目前，许多司机在开车时都养成了看手机的习惯，然而因为这一坏习惯所引发的交通事故逐年增多。据上海市的不完全统计，2014年1至10月，本市共发生致人死亡交通事故690起，其中由开车接听电话、玩微信等“其他妨碍安全行车的违法行为”引发的死亡事故高达204起，占到了总数的29.6%。
目前有些国家也研发了一些技术来预防因为开车看手机而造成的交通事故，例如英国一家企业开发的一款手机应用能够监测用户的开车速度，当时速达到6km时自动关闭拨出电话、收发短信和电子邮件、社交软件等会分散司机注意力的功能。国外对于开车玩手机主要通过手机应用层面来限制手机的使用，这种做法过于被动不适于我国国情，通过主动辅助安全驾驶在我国是更容易被接受。而国内对于开发车内监测驾驶员开车看手机预警系统并没有太多的研究成果。 1系统的实际构成及工作流程 1.1系统模块 如图1所示，本系统总共分为4个模块，分别是看手机状态监测模块、行驶障碍物雷达测距模块、嵌入式系统模块（包括潜在事故风险综合判断模块和音頻报警模块）、通信供电模块。 1.2工作流程 当汽车在道路上行驶时，周围的环境都是不确定的。本系统是通过检测驾驶员的驾驶状态，并判断他此时是否在玩手机，同时启动RPLIDAR雷达测距仪来检测周围的道路环境。雷达将检测到的数据发送给潜在事故风险综合判断模块，经过所设定的一系列程序处理之后，在综合开车看手机状态监测结果进行综合风险判断。如果判断出处于危险情况下，则将所得的结果发送给音频报警模块进行报警：只检测到驾驶员在看手机为一级警报，
智能雷达光电探测监视系统单点基本方案..
智能雷达光电探测监视系统单点基本方案
一、 系统概述
根据监控需求： 岸基对海 3~10 公里范围内主要大小批量目标； 主动雷达光电探测和识别； 多目标闯入和离去自动报警智能职守； 系统接入指挥中心进行远程监控管理； 目标海图显示管理； 系统能够自动发现可疑目标、跟踪锁定侵入目标、根据设定条件进行驱散、 同时自动生成事件报告记录，可以实现事故发生后的事件追溯，协助事故调查。 1. 项目建设主要目的 ? 为监控区域安全提供综合性的早期预警信息； ? 通过综合化监测提高处置和应对紧急突发事件的指挥能力。 2. 基本需求分析： 需配置全自动、全量程具备远距离小目标智能雷达探测监视和光电识别系 统，系统具备多目标自动持续稳定跟踪、多种智能报警功能、支持雷达视频实 时存储、支持留查取证的雷达视频联动回放功能等；同时后期系统需具备根据 用户需求的功能完善二次开发能力。同时支持后续相关功能、扩点组网应用需 求。 根据需求和建设主要目的，选型国际同类技术先进水平，拥有相关技术自 主知识产权，具备二次技术深化开发的北京海兰信数据科技股份有限公司 （2001 年成立，2010 年国内创业板上市，股票代码：300065，致力于航海智 能化与海洋防务/信息化的国内唯一上市企业）的智能监视雷达光电系统。该系 统在国内外有众多海事相关成熟应用案例，熟悉国内海事、海监、海警、渔政
公务执法及救捞业务需求特点等。同时，该系统近期成功中标国内近年来相关 领域多套（20 套）雷达光电组网项目，充分说明该系统的技术领先及成熟应 用的市场广泛接受度。
3. 项目建成后的主要特点 ? 全天候、全覆盖、全自动的立体化监控。该系统具备对多传感器信息 融合的能力，确保对探测范围内雷达信息源、光电、AIS、GPS 等设备信号源 进行有机的融合和整合。 ? 系统具备了预警、报警、实时录取回放的综合功能。任何目标物进入 雷达视距时，系统即开始进行监测。目标物触碰警报规则后，指挥室获得报警 信号，同时联动设备综合光电锁定警报目标，以便驱离。整个过程系统实时记 录、方便随时调用回放。 ? 系统技术水平国内领先。该系统中创新地采用了国际先进的“先跟踪 后探测”算法技术对目标进行探测和跟踪，保证了在严苛条件下满足对目标地 探测与持续跟踪能力。 ? 该系统采用先进的设计思想，开放灵活的系统网络架构，能够根据需 求进行不同的组合和配置，系统可扩展性强。 ? 维护便捷，由于采用网络架构，获得用户授权后能连接到用户网络， 可以远程支援维修维护系统，从而提高维护效率，减少维护成本。 ? 可靠性高，充分适应不同的海洋环境。
二、 系统设备清单
序号 1
2
材料名称
规格型号
X 波段雷达，IP65（含安装支架） HLD800/900；8ft，25kw
小目标雷达数据处理器及显示 HLD-STTD-1000
终端软件
Radpro V1.6.0.0
数量 1套
1套
目标识别技术
目标识别技术 摘要： 针对雷达自动目标识别技术进行了简要回顾。讨论了目前理论研究和应用比较成功的几类目标识别方法：基于目标运动的回波起伏和调制谱特性的目标识别方法、基于极点分布的目标识别方法、基于高分辨雷达成像的目标识别方法和基于极化特征的目标识别方法，同时讨论了应用于雷达目标识别中的几种模式识别技术：统计模式识别方法、模糊模式识别方法、基于模型和基于知识的模式识别方法以及神经网络模式识别方法。最后分析了问题的可能解决思路。 引言： 雷达目标识别技术回顾及发展现状 雷达目标识别的研究始于"20世纪50年代，早期雷达目标特征信号的研究工作主要是研究达目标的有效散射截面积。但是，对形状不同、性质各异的各类目标，笼统用一个有效散射面积来描述，就显得过于粗糙，也难以实现有效识别。几十年来，随着电磁散射理论的不断发展以及雷达技术的不断提高，在先进的现代信号处理技术条件下，许多可资识别的雷达目标特征信号相继被发现，从而建立起了相应的目标识别理论和技术。 随着科学技术的飞速发展，一场以信息技术为基础、以获取信息优势为核心、以高技术武器为先导的军事领域的变革正在世界范围内兴起，夺取信息优势已成为夺取战争主动权的关键。电子信息装备作为夺取信息优势的物质基础，是推进武器装备信息化进程的重要动力，其总体水平和规模将在很大程度上反映一个国家的军事实力和作战能力。 雷达作为重要的电子信息装备，自诞生起就在战争中发挥了极其重要的作用。但随着进攻武器装备的发展，只具有探测和跟踪功能的雷达也已经不能满足信息化战争的需要，迫切要求雷达不仅要具有探测和跟踪功能，而且还要具有目标识别功能，雷达目标分类与识别已成为现代雷达的重要发展方向，也是未来雷达的基本功能之一。目标识别技术是指：利用雷达和计算机对遥远目标进行辨认的技术。目标识别的基本原理是利用雷达回波中的幅度、相位、频谱和极化等目标特征信息，通过数学上的各种多维空间变换来估算目标的大小、形状、重量和表面层的物理特性参数，最后根据大量训练样本所确定的鉴别函数，在分类器中进行识别判决。目标识别还可利用再入大气层后的大团过滤技术。当目标群进入大气层时，在大气阻力的作用下，目标群中的真假目标由于轻重和阻力的不同而分开，轻目标、外形不规则的目标开始减速，落在真弹头的后面，从而可以区别目标。 所谓雷达目标识别，是指利用雷达获得的目标信息，通过综合处理，得到目标的详细信息（包括物理尺寸、散射特征等），最终进行分类和描述。随着科学技术的发展，武器性能的提高，对雷达目标识别提出了越来越高的要求。 目前，目标识别作为雷达新的功能之一，已在诸如海情监控系统、弹道导弹防御系统、防空系统及地球物理、射电天文、气象预报、埋地物探测等技术领域发挥出很大威力。为了提高
连续波雷达测速测距原理.doc
连续波雷达测速测距原理 一．设计要求 1、当测速精度达到s，根据芯片指标和设计要求请设计三角调频 波的调制周期和信号采样率； 2、若调频信号带宽为50MHz，载频 24GHz，三个目标距离分别为 300,306,315(m)，速度分别为 20,40， -35（m/s)，请用 matlab 对算法进行仿真。 二．实验原理和内容 1.多普勒测速原理 x a (t) x(n) FFT P(k ) 峰值f d A/D 谱分析搜索 图频域测速原理 f d max max | f m f d | f s / 2N v r max f d max / 2 f s / 4N/ 4T 依据芯片参数，发射频率为24GHz，由上式可以得出，当测速精度达到 s 时，三角调频波的调制周期可以计算得，T= 信号的采样率，根据发射频率及采样定理可设fs=96GHz。2．连续波雷达测距基本原理 设天线发射的连续波信号为：①x T f0 (t ) cos(2 f0 t0 ) ] 则接收的信号为：② x R f0 (t ) cos[2 f 0 (t t r ) 0 若目标距离与时间关系为：③R ( t ) R 0 v r t
则延迟时间应满足以下关系 :④ t 2 v t) r ( R c r v r 将④代入②中得到 x R f 0 (t ) cos{ 2 f 0 [ t 2 (R 0 v r t )]0 } c v r cos[2 ( f 0 f d 0 )t 2 f 0 2R 0 ] c f d 0 2 v r f 其中 c 根据上图可以得到，当得到 t ，便可以实现测距，要想得到 t ，就必须测得 fd 。 已知三个目标距离分别为 300,306,315(m)，速度分别为 20,40， -35（ m/s)，则可以通过 :③ R ( t ) R 0 v r t ④ t 2 v t ) r ( R c 0 r v r 分别计算出向三个目标发出去信号，由目标反射回来的信号相对 发射信号的延迟时间。
雷达测速与测距 ()
雷达测速与测距 GZH 2016/3/29 系统流程图 模块分析 1 脉冲压缩 1.1 原理分析 雷达的基本功能是利用目标对电磁波的散射而发现目标，并测定目标的空 间位置。雷达分辨力是雷达的主要性能参数之一。所谓雷达分辨力是指在各 种目标环境下区分两个或两个以上的邻近目标的能力。一般说来目标距离不 同、方位角不同、高度不同以及速度不同等因素都可用来分辨目标，而与信 号波形紧密联系的则是距离分辨力和速度(径向)分辨力。两个目标在同一角 度但处在不同距离上，其最小可区分的距离称为距离分辨力，雷达的距离分 辨力取决于信号带宽。对于给定的雷达系统，可达到的距离分辨力为 （1.1） 其中c为光速，为发射波形带宽。 雷达的速度分辨率可用速度分辨常数表征，信号在时域上的持续宽度越大， 在频域上的分辨率能力就越好，即速度分辨率越好。 对于简单的脉冲雷达，，此处，为发射脉冲宽度。因此，对 于简单的脉冲雷达系统，将有 （1.2）在普通脉冲雷达中，由于信号的时宽带宽积为一常数（约为1），因此不 能兼顾距离分辨力和速度分辨力两项指标。 雷达对目标进行连续观测的空域叫做雷达的探测范围，也是雷达的重要 性能数，它决定于雷达的最小可测距离和最大作用距离，仰角和方位角的探 测范围。而发射功率的大小影响作用距离，功率大则作用距离大。发射功率 分脉冲功率和平均功率。雷达在发射脉冲信号期间 内所输出的功率称脉冲功 率，用Pt表示；平均功率是指一个重复周期Tr内发射机输出功率的平均值， 用Pav表示。它们的关系为 （1.3） 脉冲压缩（PC）雷达体制在雷达脉冲峰值受限的情况下，通过发射宽脉 冲而获得高的发能量，以保证足够的最大作用距离，而在接收时则采用相应
