《机电传动控制》实验1-直流电动机机械特性
《机电传动控制》实验指导书
实验一直流电动机的机械特性
一、实验目的
掌握用实验方法测取直流并励电动机的机械特性。
二、实验内容
1、实验设备
1)、电源控制屏、D31直流数字电压电流表（2件）、D42三相可调电阻器、D44可调电阻器，挂箱排列顺序见图1-1。
2）、DD03导轨、测速发电机及转速表
DJ23校正直流测功机参数：I N=2.2A，P N=355W，n N=1500r/min，U fN=220A，R f=26Ω，R=2090ΩDJ15直流并励电动机参数：I N=1.2A，P N=185W，n N=1600r/min，U fN=220A，R f=57Ω，R=1387Ω
转速表DJ23 DJ15 DJ15直流并励电动机
电阻串联接法：旋钮在最大值时R=1800Ω电阻并联接法：旋钮在最大值时R=450Ω
图1-1实验挂件及顺序
D 42 D 31 （1） D 31 （2）
D 44
电源控制屏 量程选择1000v
量程选择200m A
励磁电源 电枢电源
接线图
2、实验步骤
1）按上图接线。图中直流电动机M用DJ15，其额定电压U N=220V，额定励磁电流I fN<0.16A。校正直流测功机MG用DJ23，MG按他励发电机连接，在此作为直流电动机M的负载，用于测量电动机的转矩和输出功率。R f1选用D44的1800Ω阻值，R f2选用D42的900Ω串联900Ω共1800Ω阻值，R1用D44的180Ω阻值，R2用D42的900Ω串联900Ω再加900Ω并联900Ω共2250Ω阻值。接好线后，检查M、MG之间是否用联轴器直接联接好。
2）将直流并励电动机M的磁场调节电阻R f1调至最小值，电枢串联起动电阻R1调至最大值，接通控制屏下边右方的电枢电源开关使其启动，其旋转方向应符合转速表正向旋转的要求。
3）M启动正常后，将其电枢串联电阻R1调至零，调节电枢电源的电压为220V，调节校正直流测功机的励磁电流I f2为校正值（100mA），再调节其负载电阻R2和电动机的磁场调节电阻R f1，使电动机达到额定值：U=U N，I=I N，n=n N，此时M的励磁电流I f即为额定励磁电流I fN。
4）保持U=U N，I f=I fN，I f2为校正值不变的条件下，逐次增加负载电阻R2（减小电动机负载）。测取电动机电枢输入电流I a、转速n和校正电机的负载电流I F（由校正曲线查出对应电动机输出转矩T2）。共取数据5-6组，记录于表1-1中。
表1-1 U=U N= V I f=I fN= mA I f2= mA
左侧为测功机电路右侧为电动机电路
图1-2 电动机接线原理图
三、实验报告
1、由表1-1计算出P2和η，并给出n、T
2、η=f(I a)及n=f(T2)的特性曲线，与理论计算值比
较，并分析误差原因。
电动机输出功率：P2＝0.105nT2，式中输出转矩T2单位为N.m（由I f2及I F值，从校正曲线T2=f(I F)查得），转速n的单位为r/min。
电动机输入功率：P 1 = UI ，输入电流：I = I a +I fN ，电动机效率： 四、注意事项
1、直流他励电动机启动时，须将励磁回路串联的电阻R f1调至最小，先接通励磁电源，使励磁电流最大，同时必须将电枢串联起动电阻R 1调至最大，然后方可接通电枢电源，使电动机正常启动。启动后，将启动电阻R 1调至零，使电机正常工作。
2、直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源同时必须将电枢串联的起动电阻R 1调回到最大值，励磁回路串联的电阻R f1调回到最小值，给下次启动作好准备。
3、若要测量电动机的转矩T 2，必须将校正直流测功机MG 的励磁电流调整到校正值100mA ，以便从校正曲线中查出电动机M 的输出转矩。
4、测量前注意仪表的量程、极性及其接法，是否符合要求。
1）电压量程的选择：测量电动机两端为220V 的直流电压，选用直流电压表1000V 量程档。 2）电流量程的选择：因为直流并励电动机的额定电流为1.2A ，测量电枢电流的电表A 3可选用直流电流表的5A 量程档；额定励磁电流小于0.16A ，电流表A 1选用200mA 量程档。
3）电机额定转速为1600r/min ，转速表选用1800r/min 量程档。
%1001
2
?=P P η
直流电动机起动实验
实验一直流电动机起动实验 一、实验目的理解直流电机的工作原理，测试直流电动及直接起动的波形。说明负载转矩、转速、电流、电磁转矩之间为何具有相应的对应关系。 二、实验的主要内容 仿真一台直流并励电动机的起动过程。电动机参数为: PN =17kW, U N = 220V, n0= 3000r/min,电枢回路电阻R a =0. 0870，电枢电感La =0. 0032H，励磁回路电阻R F=181.50,电机转动惯量J=0.76 kg ?m2。 三、实验的基本原理直流电动机刚与电源接通的瞬间，转子尚未转动起来时，他励和串励电动机的电枢电流以及并励和复励电动机的输入电流称为起动电流，这时的电磁转矩称为起动转矩。一般情况下，在额定电压下直接起动时，起动电流可达电枢电流额定值的10~20倍，起动转矩也能达到额定转矩的10~20倍，这样的起动电流是换向所不允许的，而且过大的起动转矩会使电动机和它所拖动的生产机械遭受突然的巨大冲击，以致损坏传动机械和生产机械。由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、枢电阻大以及转动惯量又比较小，可以直接起动以外，一般的直流电动机是不允许采用直接起动的。 四、实验步骤 1) 建立并激电动机的仿真模型:直流电动机DCmotor 的电枢和励磁并联后由直流电源DC 供电，用Step 模块给定电动机的负载转矩，在DCmotor 的m 端连接了Demux 模块,将m 端输出的4 个信号分为4 路，以便通过示波器Scope 观察，m 端输出的转速单位为rad/s,这里使用了一个放大器(Gain), 将rad/s 转换为习惯的r/min,变换系数为:k=60/2 π =9.55。 2) 计算电动机参数: 励磁电流 励磁电感在恒定磁场控制时可取“ 0” 电枢电阻 R a =0.0870 电枢电感估算
直流电机工作结构及原理实验报告概要
第三章直流电机的原理及结构 本章主要介绍直流电机的结构和基本工作原理、直流电机绕组的构成、直流电机的电枢反应、直流电机绕组的电动势和电磁转矩、直流发电机和直流电动机的功率转矩等内容。本章共有10节课，内容和时间分配如下： 1.掌握直流电机的结构及工作原理。（2节） 2.掌握直流电机绕组有关的结构。（2节） 3.掌握直流电机绕组的电枢反应。（1节） 4.掌握直流电机的电枢电动势和电磁转矩。（1节） 5.掌握直流发电机的基本方程式和运行特性、并励发电机的条件。( 2.5节) 6.掌握直流电动机的基本方程式和运行特性。( 1.5节) 第一节直流电机的基本工作原理 一直流电机的用途 直流电动机的优点： 1 调速范围广，易于平滑调节 2 过载、启动、制动转矩大 3 易于控制，可靠性高 4 调速时的能量损耗较小 缺点: 换向困难，容量受到限制，不能做的很大。 应用: 轧钢机、电车、电气铁道牵引、造纸、纺织拖动。 直流发电机用作电解、电镀、电冶炼、充电、交流发电机励磁等的直流电源。 二、直流电机的工作原理 原理：任何电机的工作原理都是建立在电磁感应和电磁力这个基础上。 为了讨论直流电机的工作原理，我们把复杂的直流电机结构简化为工作原理图。（一）直流发电机的工作原理 1．工作原理：导体在磁场中运动时，导体中会感应出电势e 。 e=Blv。 B:磁密l：导体长度；v：导体与磁场的相对速度。 正方向：用右手定则判断。电势e正方向表示电位升高的方向，与U相反。如果同一元件上e和U正方向相同时，e= -U。
理解：电磁感应原理的变形（变化的磁通产生感应电动势） 2 发电机工作过程分析：两磁极直流发电机的工作原理图。 （1）构成： 磁场：图中N和S是一对静止的磁极，用以产生磁场，其磁感应强度沿圆周为正弦分布。 励磁绕组——容量较小的发电机是用永久磁铁做磁极的。容量较大的发电机的磁场是由直流电流通过绕在磁极铁心上的绕组产生的。用来形成N极和S极的绕组称为励磁绕组，励磁绕组中的电流称为励磁电流If。 电枢绕组：在N极和S极之间，有一个能绕轴旋转的圆柱形铁心，其上紧绕着一个线圈称为电枢绕组(图中只画出一匝线圈)，电枢绕组中的电流称为电枢电流Ia。 换向器：电枢绕组两端分别接在两个相互绝缘而和绕组同轴旋转的半圆形铜片——换向片上，组成一个换向器。换向器上压着固定不动的炭质电刷。 电枢：铁心、电枢绕组和换向器所组成的旋转部分称为电枢。
物理八年级人教新课标实验安装直流电动机模型
物理八年级人教新课标实 验安装直流电动机模型 Prepared on 22 November 2020
实验报告 实验：安装直流电动机模型 初三( )班姓名：_____________ 座号：_______ _____年___月___日 实验目的：1.安装直流电动机模型。 2.研究直流电动机的转动方向和转速。 实验器材：直流电动机模型(散件)，干电池组、滑动变阻器、开关、导线若干。 实验步骤：1.安装直流电动机模型。 2.画出直流电动机模型与变阻器、电源、开关、组成的串联电路 图。 3.按电路图连接电路。 4.经检查无误后，闭合开关，调节滑动变阻器至合适位置，观察电动机线圈转动情况。 5.按下表进行实验，结论填入表中。 源电压，否则容易把电 动机模型烧坏。
2.为了使线圈在转动到平衡位置时，适时地改变线圈中电流方向，必须十分注意通电线圈 和换向器安装是否符合要求，应该使换向器两个铜质半环的绝缘处（断开处）的边线与线圈平面垂直。 3.电刷和换向器安装的松紧要适当，太松会接触不良形成开路，太紧会使电刷与铜质半环 间摩擦过大妨碍线圈的转动。 4.若接通电源后，电动机模型不转动，则可能有以下故障： ①滑动变阻器的连入阻值过大。②电刷与换向器间接触不良。③线圈正好处于平衡位置。 ④电磁铁没有磁性（或磁体没有放置好，磁场较弱）⑤电路的其它部分开路。☆） 实验报告 实验：安装直流电动机模型 初三( )班姓名：_____________ 座号：_______ _____年___月___日 实验目的：1.安装直流电动机模型。 2.研究直流电动机的转动方向和转速。 实验器材：直流电动机模型(散件)，干电池组、滑动变阻器、开关、导线若干。 实验步骤：1.安装直流电动机模型。 2.画出直流电动机模型与变阻器、电源、开关、组成的串联电路 图。 3.按电路图连接电路。 4.经检查无误后，闭合开关，调节滑动变阻器至合适位置，观察电动机线圈转动情况。 5.按下表进行实验，结论填入表中。
直流伺服电机实验报告
实验六 直流伺服电机实验 一、实验设备及仪器 被测电机铭牌参数： P N =185W ，U N =220V ，I N =1.1A ， 使用设备规格(编号)： 1．MEL 系列电机系统教学实验台主控制屏（MEL-I 、MEL-IIA 、B ）； 2．电机导轨及测功机、转速转矩测量（MEL-13）； 3．直流并励电动机M03（作直流伺服电机）； 4．220V 直流可调稳压电源（位于实验台主控制屏的下部）； 5．三相可调电阻900Ω（MEL-03）； 6．三相可调电阻90Ω（MEL-04）； 7．直流电压、毫安、安培表（MEL-06）； 二、实验目的 1．通过实验测出直流伺服电动机的参数r a 、e κ、T κ。 2．掌握直流伺服电动机的机械特性和调节特性的测量方法。 三、实验项目 1．用伏安法测出直流伺服电动机的电枢绕组电阻r a 。
2．保持U f=U fN=220V，分别测取U a =220V及U a＝110V的机械特性n=f(T)。3．保持U f=U fN=220V，分别测取T2＝0.8N.m及T2＝0的调节特性n=f(Ua)。4．测直流伺服电动机的机电时间常数。 四、实验说明及操作步骤 1．用伏安法测电枢的直流电阻Ra
表中Ra=（R a1+R a2+R a3）/3; R aref=Ra*a ref θ θ + + 235 235 （3）计算基准工作温度时的电枢电阻 由实验测得电枢绕组电阻值，此值为实际冷态电阻值，冷态温度为室温。按下式换算到基准工作温度时的电枢绕组电阻值： R aref=Ra a ref θ θ + + 235 235
实验二 直流并励电动机
实验二直流并励电动机 一.实验目的 1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。 2.掌握直流并励电动机的调速方法。 二.预习要点 1.什么是直流电动机的工作特性和机械特性？ 2.直流电动机调速原理是什么？ 三.实验项目 1.工作特性和机械特性 保持U=U N和I f=I fN不变，测取n、T2、n=f(I a)及n=f(T2)。 2.调速特性 (1)改变电枢电压调速 保持U=U N、I f=I fN=常数，T2=常数，测取n=f(Ua)。 (2)改变励磁电流调速 保持U=U N，T2 =常数，R1 =0，测取n=f(I f)。 (3)观察能耗制动过程 四．实验设备及仪器 1．NMEL系列电机教学实验台的主控制屏。 2．电机导轨及涡流测功机、转矩转速测量（NMEL-13）。 3．可调直流稳压电源（含直流电压、电流、毫安表） 4．直流电压、毫安、安培表（NMEL-06）。 5．直流并励电动机。M03 (U N=220v，I N=1.1A，n N=1600) 6．波形测试及开关板（NMEL-05）。 7．三相可调电阻900Ω（MEL-03）。 五．实验方法 1．并励电动机的工作特性和机械特性。 实验线路如图1-6所示 U1：可调直流稳压电源 R1、R f：电枢调节电阻和磁场调节电阻， 位于NMEL-09。
电机旋转，并调整电机的旋转方向，使电机正转。 b．直流电机正常起动后，将电枢串联电阻R1调至零，调节直流可调稳压电源的输出至220V，再分别调节磁场调节电阻R f和“转矩设定”电位器，使电动机达到额定值：U=U N=220V，Ia=I N，n=n N=1600r/min，此时直流电机的励磁电流I f=I fN（额定励磁电流）。 c．保持U=U N，I f=I fN不变的条件下，逐次减小电动机的负载，即逆时针调节“转矩设定”电位器，测取电动机电枢电流I a、转速n和转矩T2，共取数据7-8组填入表1-8中。表U＝U N＝221V I f=I fN=56.1mA I f2=1.1 A
实验八 直流并励电动机
实验八直流并励电动机 一.实验目的 1.掌握用实验方法测取直流并励电动机的工作特性和机械特性。 2.掌握直流并励电动机的调速方法。 二.实验方法 1．并励电动机的工作特性和机械特性。 表1-8 U=U N=220V I f=I fN= 80.8 mA 2．调速特性 （1）改变电枢端电压的调速 （2）改变励磁电流的调速 三．实验报告 1.由表1-8计算出P2和η，并绘出n、T2、η=f(I a)及n=f(T2)的特性曲线。
图1 n=f(I a)特性曲线图2 T2=f(I a)特性曲线 图3 η=f(I a)特性曲线图4 n=f(T2)特性曲线 2.绘出并励电动机调速特性曲线n=f(U a)和n=f(I f)。分析在恒转矩负载时两种调速的电枢电流变化规律以及两种调速方法的优缺点。 图5 特性曲线n=f(U a)图6 特性曲线n=f(I f) 在恒转矩负载时两种调速的电枢电流变化规律以及两种调速方法的优缺点： 改变电枢端电压的调速是在额定转速以下调节转速的方法，电压Ua越小，转速n越小。优点：（1）可实现平滑的无级调速；（2）相对稳定性较好；（3）调速经济性较好；（4）调速范围大。 缺点：需要专用的可调压直流电源。 改变励磁电流的调速是在额定转速以上调节转速的方法，励磁电流If减小，磁通Φ变小，转速n升高。 优点：（1）可实现无级调速；（2）稳定性好；（3）调速经济性较好；（4）控制方便，能量损耗小。 缺点：受电动机机械强度和换向火花的限制，转速不能太高，调速范围不大。
四．思考题 1.并励电动机的速率特性n=f(I a)为什么是略微下降？是否会出现上翘现象？为什么？上翘的速率特性对电动机运行有何影响？ 答：根据并励电动机的速率特性公式，若忽略电枢反应，当电枢回路电流I a增加时，转速n下降；若考虑电枢反应的去磁效应，磁通Φ下降可能引起转速n的上升，即出现上翘现象。这样的变化与电枢回路电流I a增大引起的转速n降低抵消，使电动机的转速n变化很小。 2.当电动机的负载转矩和励磁电流不变时，减小电枢端压，为什么会引起电动机转速降低？ 答：由直流电动机机械特性的表达式可知，转速n与电枢电压Ua成正比、与磁通量Φ成反比，所以减小电压时，转速n下降。 3.当电动机的负载转矩和电枢端电压不变时，减小励磁电流会引起转速的升高，为什么？ 答：由于磁通与励磁电流在额定磁通以下时基本成正比，所以励磁电流I f减小时，主磁通也随着减小。由机械特性的表达式可知，当磁通Φ减小时，转速n升高。 4.并励电动机在负载运行中，当磁场回路断线时是否一定会出现“飞速”？为什么？ 答：不一定。因为当电动机负载较轻时，电动机的转速将迅速上升直至超过允许值，造成“飞车”；但若电动机的负载为重载时，则电动机的电磁转矩将小于负载转矩，使电动机转速减小，但电枢电流将飞速增大，超过电动机允许的最大电流值，烧毁电枢绕组。
初中物理直流电动机实验
初中物理直流电动机实验 初中物理直流电动机实验 观察与思考 1．试总结使直流电动机转向和转速改变的因素. 2．试推想交流电动机的工作原理。 3．玩具小汽车，坦克等车辆能向前后两个方向运动，而车轮的转动由车内的电动机带动，问汽车、坦克等车辆怎样改变运动方向的？ 实验结论 1.通过增大电流、增强磁场，可以使电动机的转速变快。即改变电流大小、改变磁场的强弱可以改变电动机的转动速度； 2. 只要改变电流的方向或磁场的方向中的一个，就可以改变电动机转动的方向。 实验考点 这个实验所涉及的内容，往往考查电动机的转动速度与哪些因素有关，转动的方向与哪些因素有关，以及电动机的原理，往往以探究题、填空题等形式出现。 经典考题 1. 科学家通过长期研究，发现了电和磁的联系，其中最重要的两种研究如上图所示。 （1）甲图是研究_________现象的装置，根据这一现象制了
________机。 （2）乙图是研究_____________的装置，根据这一现象制成了_________机。 3. 在安装直流电动机模型的实验中，安装完毕后闭合开关，线圈沿顺时针方向转动，要想使线圈沿逆时针方向转动，正确的做法是（） A. 减少一节电池 B. 调换磁性更强的磁铁 C. 把电源正、负极和磁铁南、北极同时对调 D. 把电源正、负极对调或磁铁南、北极对调 观察与思考答案 1. 电流的方向,磁铁磁极的方向能改变电动机的转向,电流的强弱、磁场的强弱、线圈的特性能改变转速。 2. 交流电动机采用交流电源，利用电流方向的改变使线圈在磁场中受力方向改变，从而维持线圈的不断转动。 3. 当电流方向发生改变时，电动机的转向随之发生改变，进而使车轮也反向转动，达到向前后两个方向运动的目的。 经典考题答案 1.要明确电动机的原理和发电机的原理，这两个实验比较相似，是同学们容易混淆的两个知识点。发电机的原理图中没有电源而有电流表，电动机的图中有电源，没有电流表。
直流电动机闭环调速试验
. University of South China 电气传动技术 实验报告1 实验名称直流电动机闭环调速实验 学院名称电气工程学院 指导教师 班级电力 学号 学生姓名 文档Word . 一预习报告
目的：1了解并掌握典型环节模拟电路构成方法。 2 熟悉各典型线性环节阶跃响应曲线。 3 了解参数变化对典型环节动态性能影响。内容： 1比例积分控制的无静差直流调速系统的仿真模型 2电流环调速系统的仿真模型 3转速环调速系统的仿真模型
文档Word . 二实验报告 直流电动机：额定电压U=220N,额定电流I=55A,额定转速 dNN n=1000r/min,电动机电动势系数C=0.192V·min/r。假定晶闸管整流eN装置输出电流可逆，装置的放大系数Ks=44,滞后的时间常数 T=0.00167s。电枢回路总电阻R=1.0Ω,电枢回路电磁时间常数 s T=0.00167s,电力拖动系统机电时间常数T=0.075s。转速反馈系数ml*U。对应额定转速时的给定电压·α=0.01Vmin/r=10V。双闭环调速系统中Ks=40,T=0.0017s，T=0.18s，T=0.03s，T=0.002s,T=0.01s,R=0onlmsoi Ω,C=0.132V·min/r，α=0.00666V·min/r,β=0.05V·min/r。e一比例积分控制的无静差直流调速系统中PI调节器的值为： K=0.56，1/τ=11.34 P 文档Word .
无静差调速系统输出（Scope图像1） 输出波形比例部分（Scope1图像2） 对比图1和图2可以发现，只应用比例控制的话，系统响应速度快，但是静差率大，而添加积分环节后，系统既保留了比例环节的快速响应性，又具有了积分环节的无静差调速特性，使调速系统稳定性相对更高，动态响应速度也快。 文档Word .
直流他励电动机实验报告记录
直流他励电动机实验报告记录
————————————————————————————————作者：————————————————————————————————日期：
电机学实验报告——直流他励电动机实验 姓名：张春 学号：2100401332
实验三直流他励电动机实验 一、实验目的 1．掌握用实验方法测取直流他励电动机的工作特性和机械特性。 2．掌握直流他励电动机的调速方法。 二、实验内容 1．工作特性和固有机械特性 保持和不变，时，测取工作特性、、及 固有机械特性。 2．调速特性 （1）改变电枢电压调速 保持电动机不变，常数，测取。 （2）改变励磁电流调速 保持，常数，时，测取。 3．观察能耗制动过程 三、实验说明及操作步骤 1．他励直流电动机的工作特性和固有机械特性 按图3-4接线，电阻选用挂箱上的阻值为、电流为 的可调电阻，作为直流并励电动机的起动电阻，电阻选用挂箱上的阻值为的可调电阻. 并接上励磁电流表（mA）和电枢电流表（A）。
（1）打开设备开关和设置好各个按钮状态，将电动机励磁回路电阻调至阻值最 小，电枢回路起动电阻调至阻值最大。 （2）调节直流稳压电源上的“电压调节”旋钮，使电动机输入电压为，电动机电枢回路起动电阻调至最小值，增加电动机磁场调节电阻，使电动机转速达额定值。 （3）调出电动机的额定运行点，确定电动机的额定励磁电流。 （4）在保持，不变的条件下，逐次减小电动机的负载，在额定负载到 空载范围内，测取电动机电枢电流，转速和输出转矩，共取组数据，记录于表3-1中。 表中：电动机输入功率P1＝U a I a+U f I fn，输出功率P2=0.105nT2 效率 表3-1 工作特性和固有机械特性实验数据 实 验 数 据 1.10 1.0 0.9 0.8 0.4 0.3 0. 2 16 638 169 3 171 17 34 1.18 1.08 0.9 7 0.8 6 0.4 0.2 8 0. 15 计 算 数 260 .96 238 .96 216 .96 194 .96 106 .96 84. 96 62.9 6 19818216514771.50.27.3
直流电动机的人为机械特性(精)
直流电动机的人为机械特性 直流电动机可以通过改变电枢回路电阻、电枢电源电压、励磁磁通等方法使机械特性发生变化，以适应负载和工艺的要求。参数改变后对应的机械特性称为人为机械特性。下面以他励直流电动机为例说明三种人为机械特性。 （1）电枢回路串电阻的人为机械特性 电枢加额定电压U N ，每极磁通为额定值φN ，电枢回路串入电阻R 后，机械特性表达式为 T C C R R C U n N T e a N e N 2Φ+-Φ= 电枢串入电阻(R)值不同时的人为机械特性如图1所示。 图1 电枢回路串电阻的人为机械特性 图2 改变电枢电压的人为机械特性 显然，理想空载转速Φ=e C U n 0，与固有机械特性的n 0相同，斜率2 Φ=T e a C C R α与电枢回路电阻有关，串入的阻值越大，特性越倾斜。 电枢回路串电阻的人为机械特性是一组放射形直线，都过理想空载转速点。 （2）改变电枢电压的人为机械特性 保持每极磁通为额定值不变，电枢回路不串电阻，只改变电枢电压时，机械特性表达式为 T C C R C U n N T e a N e 2Φ-Φ= 电压U 的绝对值大小不能比额定值高，否则绝缘将承受不住，但是电压方向可以改变。改变电压大小的人为机械特性见图32所示。
显然，U 不同，理想空载转速Φ =e C U n 0随之变化，并成正比关系，但是斜率都与固有机械特性斜率相同，因此各条特性彼此平行。 改变电压U 的人为机械特性是一组平行直线。 （3）减少气隙磁通量的人为机械特性 减少气隙每极磁通的方法是用减小励磁电流来实现的。由于电动机磁路接近于饱和，增大每极磁通难以做到，改变磁通时，都是减少磁通。 图3 减少气隙磁通量的人为机械特性 电枢电压为额定值不变。电枢回路不串电阻，仅改变每极磁通的人为机械特性表达式为 T C C R C U n T e a e N 2Φ-Φ= 显然理想空载转速n 0 ∝Φ1，Φ越小，n 0越高；而斜率α∝21Φ ，Φ越小，特性越倾斜。改变每极磁通的人为机械特性如图3所示，是既不平行又不呈放射形的一组直线。
实验1直流电动机的认识实验
第一部分电机与拖动实验的基本要求和安全操作规程电机与拖动实验课的目的在于培养学生掌握基本的实验方法与操作技能。培养学生学会根据实验目的，实验内容及实验设备拟定实验线路，选择所需仪表，确定实验步骤，测取所需数据，进行分析研究，得出必要结论，从而完成实验报告。 一、实验前的准备 实验前应复习教科书有关章节，认真研读实验指导书,了解实验目的、项目、方法与步骤，明确实验过程中应注意的问题(有些内容可到实验室对照实验预习，如熟悉组件的编号，使用及其规定值等)，并按照实验项目准备记录抄表等。 实验前应写好预习报告,经指导教师检查认为确实作好了实验前的准备，方可开始作实验。 二、实验的进行 1、建立小组，合理分工 每次实验都以小组为单位进行,每组由2～3人组成，实验进行中的接线、调节负载、保持电压或电流、记录数据等工作每人应有明确的分工，以保证实验操作协调，记录数据准确可靠。 2、选择组件和仪表 实验前先熟悉该次实验所用的组件，记录电机铭牌和选择仪表量程，然后依次排列组件和仪表便于测取数据。 3、按图接线 根据实验线路图及所选组件、仪表、按图接线，线路力求简单明了，按接线原则是先接串联主回路，再接并联支路。为查找线路方便，每条支路可用相同颜色的导线或插头。 4、测取数据 预习时对电机的试验方法及所测数据作到心中有数。实验时,根据实验步骤逐次测取数据。三、实验报告 实验报告是根据实测数据和在实验中观察和发现的问题，经过分析后写出的心得体会。 实验报告要简明扼要、字迹清楚、图表整洁、结论明确。实验报告包括以下内容： 1) 实验名称、专业班级、学号、姓名、实验日期、室温℃。 2) 列出实验中所用组件的名称及编号，电机铭牌数据(P N、U N、I N、n N）等。 3) 注明实验时所用线路图中仪表量程，电阻器阻值，电源端编号等。 4) 数据的整理和计算 5) 按记录及计算的数据用坐标纸画出曲线，曲线要用曲线尺或曲线板连成光滑曲线。 6) 根据数据和曲线进行计算和分析，说明实验结果与理论是否符合，可对某些问题提出一些自己的见解并最后写出结论。实验报告应写在一定规格的报告纸上，保持整洁。
交直流调速实验报告201217040108电气一班文炜
昆明学院实验报告册 专业：电气工程及其自动化 班级：电气一班 姓名：文炜 学号： 201217040108 课程：电力传动控制系统 昆明学院自动控制与机械工程学院
实验项目名称： 开环调速系统的仿真实验 实验时间：2015.6.14 同组人： 实验报告评分： 一、预习报告（实验课前了解实验目的，预习实验原理、实验步骤）： 1、实验目的（简述）： （1）掌握开环直流调速系统的原理； （2）掌握利用simulink 编程进行仿真的方法。 2、实验原理（简述）： 直流电动机的转速方程为： a a e U RI n C -= Φ (1) 从转速方程可以看出，调节电枢供电电压U a 即可实现调速，这种调速方法的优点是既能连续平滑调速，又有较大的调速范围，且机械特性也很硬。 开环直流调速系统的电气原理图如图1所示。三相晶闸管桥式整流电路经平波电抗器L 为直流电动机电枢供电，通过改变触发器移相控制信号U c ，可以调节晶闸管的触发角α，从而改变整流电路的输出电压平均值U d ，实现直流电动机的调速。 1-5 V-M 系统的结构示意图AC ~ 图1 -1开环直流调速系统电气原理图 3、实验步骤： （1）掌握直流电动机调压调速的原理。 （2）分析三相桥式整流电路中触发角α与输出直流电压平均值之间的关系。 （3）根据开环直流调速系统电气原理图，编制Simulink 实验程序，上机调试，记录结果。 （4）分析实验结果，完成书面实验报告，并完成相应的思考题。 二、实验数据（记录相应的表格或图表）： 1、实验数据表格： 1)设置模块参数 ①供电电源电压 ②电动机参数
励磁电阻： 励磁电感在恒定磁场控制是可取“0”。 电枢电阻： 电枢电感由下式估算： 电枢绕组和励磁绕组互感： 因为 所以 电动机转动惯量 ③额定负载转矩 ④模型参考数见表1—1 图1-2直流电动机开环调速系统模型参数 2）设置仿真参数：仿真算法ode15a，仿真时间1.5S，电动机空载启动，启动0.5s后加额定负载T L=171.4N.m
他励直流电动机的机械特性
他励直流电动机的机械特性 一、实验目的 了解和测定他励直流电动机在各种运转状态的机械特性 二、预习要点 1、改变他励直流电动机机械特性有哪些方法？ 2、他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？ 3、他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。 三、实验项目 1、电动及回馈制动状态下的机械特性 2、电动及反接制动状态下的机械特性 3、能耗制动状态下的机械特性 四、实验方法 1、实验设备 2、屏上挂件排列顺序 D51、D31、D42、D41、D31、D44 按图1接线，图中M用编号为DJ15的直流并励电动机(接成他励方式)，MG用编号为DJ23的校正直流测功机，直流电压表V1、V2的量程为1000V，直流电流表A1、A3的量程为200mA，A2、A4的量程为5A。R1、R2、R3、及R4依不同的实验而选不同的阻值。 3、R2=0时电动及回馈制动状态下的机械特性
(1) R 1、R 2分别选用D44的1800Ω和180Ω阻 值，R 3选用D42上4 只900 Ω串联共3600Ω阻值，R 4 选用D42上1800Ω再加上D41上6只90Ω串联共2340Ω阻值。 (2) R 1阻值置最小位置，R 2、R 3及R 4阻值置最大位置，转速表置正向1800r/min 量程。开关S 1、S 2选用D51挂箱上的对应开关，并将S 1合向1电源端，S 2合向2'短接端。 (3) 开机时需检查控制屏下方左、右两边的“励磁电源”开关及“电枢电源”开关都须在断开的位置，然后按次序先开启控制屏上的“电源总开关”，再按下“开”按钮，随后接通“励磁电源”开关，最后检查R 2阻值确在最大位置时接通“电枢电源”开关，使他励直流电动机M 起动运转。调节“电枢电源”电压为 220V ；调节R 2阻值至零位置，调节R 3阻值，使电流表A 3为100mA 。 (4) 调节电动机M 的磁场调节电阻R 1阻值，和电机MG 的负载电阻R 4阻值(先调节D42上1800Ω阻值，调至最小后应用导线短接)。使电动机M 的n=n N =1600r/min ，I N =I f +I a =1.2A 。此时他励直流电动机的励磁电流I f 为额定励磁电流I fN 。保持U=U N =220V ，I f =I fN ，A 3表为100mA 。增大R 4阻值，直至空载(拆掉开关S 2的2'上的短接线)，测取电动机M 在额定负载至空载范围的n 、I a ，共取8-9组数据记录于表1中。 (5) 在确定S 2上短接线仍拆掉的情况下，把R 4调至零值位置(其中D42上1800Ω阻值调至零值后用导线短接)，再减小R 3阻值，使MG 的空载电压与电枢电源电压值接近相等 (在开关S 2两端测)，并且极性相同，把开关S 2合向1'端。 (6) 保持电枢电源电压U=U N =220V ，I f =I fN ，调节R 3阻值，使阻值增加，电动机转速升高，当A 2表的电流值为0A 时，此时电动机转速为理想空载转速（此时转速表量程应打向正向3600r/min 档），继续增加R 3阻值，使电动机进入第二象限回馈制动状态运行直至转速约为1900 r/min ，测取M 的n 、I a 。共取8～9组数据记录于表2中。 电枢电源 图 1他励直流电动机机械特性测定的实验接线图
直流电动机起动实验
F 实验一直流电动机起动实验 一、实验目的 理解直流电机的工作原理，测试直流电动及直接起动的波形。说明负载转矩、 转速、电流、电磁转矩之间为何具有相应的对应关系。 二、实验的主要内容 仿真一台直流并励电动机的起动过程。电动机参数为: PN =17kW, U N = 220V, n0= 3000r/min,电枢回路电阻R a =0. 0870，电枢电感La =0. 0032H，励磁回路电阻R =181.50,电机转动惯量J=0.76 kg ?m2。 三、实验的基本原理 直流电动机刚与电源接通的瞬间，转子尚未转动起来时，他励和串励电动机的电枢电流以及并励和复励电动机的输入电流称为起动电流，这时的电 磁转矩称为起动转矩。一般情况下，在额定电压下直接起动时，起动电流可 达电枢电流额定值的10~20倍，起动转矩也能达到额定转矩的10~20倍，这 样的起动电流是换向所不允许的，而且过大的起动转矩会使电动机和它所拖 动的生产机械遭受突然的巨大冲击，以致损坏传动机械和生产机械。由此可见，除了额定功率在数百瓦以下的微型直流电动机，因电枢绕组导线细、枢 电阻大以及转动惯量又比较小，可以直接起动以外，一般的直流电动机是不 允许采用直接起动的。 四、实验步骤 1)建立并激电动机的仿真模型:直流电动机DCmotor 的电枢和励磁并联后由直流电源DC 供电，用Step 模块给定电动机的负载转矩，在DCmotor 的m 端连接了Demux 模块,将m 端输出的4 个信号分为4 路，以便通过示波器Scope 观察，m 端输出的转速单位为rad/s,这里使用了一个放大器(Gain), 将rad/s 转换为习惯的r/min,变换系数为:k=60/2π =9.55。 2)计算电动机参数: 励磁电流 励磁电感在恒定磁场控制时可取“0” 电枢电阻 电枢电感估算R a =0.0870
直流他励电动机机械特性.
实训三直流他励电动机机械特性 自动化0933班徐林 一．实验目的 了解直流电动机的各种运转状态时的机械特性 二．预习要点 1．改变他励直流电动机械特性有哪些方法？ 2．他励直流电动机在什么情况下，从电动机运行状态进入回馈制动状态？他励直流电动机回馈制动时，能量传递关系，电动势平衡方程式及机械特性又是什么情况？ 3．他励直流电动机反接制动时，能量传递关系，电动势平衡方程式及机械特性。 三．实验项目 1．电动及回馈制动特性。 2．电动及反接制动特性。 3．能耗制动特性。 四．实验设备及仪器 1．实验台主控制屏。 2．电机导轨及转速表 3．三相可调电阻900Ω（NMEL-03） 4．三相可调电阻90Ω（NMEL-04） 5．旋转指示灯及开关板（NMEL-05B） 6、直流电压、电流、毫安表（NMEL-06A） 7．电机起动箱（NMEL-09） 8．直流电机仪表、电源（含在主控制屏左下方，MMEL-18） 五．实验方法及步骤 1．电动及回馈制动特性 接线图如图5-1 M为直流发电机M01作电动机使用（接成他励方式）。 G为直流并励电动机M03（接成他励方式），U N=220V，I N=1.1A，n N=1600r/min; 直流电压表V1为MMEL-18中220V可调直流稳压电源自带，V2的量程为300V （NMEL-06A）；
直流电流表mA 1、A 1分别为MMEL-18中220V 可调直流稳压电源自带毫安表、安倍表； mA 2、A 2分别选用量程为200mA 、5A 的毫伏表、安培表。 R 1选用900Ω欧姆电阻（NMEL-03） R 2选用180欧姆电阻（NMEL-04中两90欧姆电阻相串联） R 3选用3000Ω磁场调节电阻（NMEL-09） R 4选用2250Ω电阻（用 NMEL-03中两只900Ω电阻相 并联再加上两只900Ω电阻相串联） 开关S 1、S 2选用 NMEL-05B 中的双刀双掷开关。 按图5-1接线，在开启电源前，检查开关、电阻等的设置； （1）开关S 1合向“1”端，S 2合向“2”端。 （2）电阻R 1至最小值，R 2、R 3、R 4阻值最大位置。 （3）直流励磁电源船形开 关和220V 可调直流稳压电源船形开关须在断开位置。 实验步骤。 a ．按次序先按下绿色“闭合”电源开关、再合励磁电源船 型开关和220V 电源船形开关， 使直流电动机M 起动运转，调 节直流可调电源，使V 1读数为U N =220伏，调节R 2阻值至零。 b ．分别调节直流电动机M 的磁场调节电阻R 1，发电机G 磁场调节电阻R 3、负载电阻R 4（先调节相串联的900Ω电阻旋钮，调到零用导线短接以免烧毁熔断器，再调节900Ω电阻相并联的旋钮），使直流电动机M 的转速n N =1600r/min ，I f +I a =I N =0.55A ，此时I f =I fN ，记录此值。 c ．保持电动机的U=U N =220V ，I f =I fN 不变，改变R 4及R 3阻值，测取M 在额定负载至空载范围的n 、I a ，共取5-6组数据填入表中。 表5-1 U N =220伏 I fN = 0.075 A I a （A ） 0.4 0.37 0.34 0.30 0.28 0.26 n （r/min ） 1782 1802 1807 1813 1818 1818 d ．折掉开关S 2的短接线，调节R 3，使发电机G 的空载电压达到最大（不超过220伏），并且极性与电动机电枢电压相同。 e ．保持电枢电源电压U=U N =220V ，I f =I fN ，把开关S 2合向“1”端，把R 4值减小，直至为零（先调节相串联的900Ω电阻旋钮，调到零用导线短接以免烧毁熔断器）。再调节R 3阻值使阻值逐渐增加，电动机M 的转速升高，当A 1表的电流值为0时，此时电动机转速为理想空载转速，继续增加R 3阻值，则电动机进入第二象限回馈制动状态运行直至电流接近0.8倍额定值（实验中应注意电动机转速不超过2100转/分）。 测取电动机M 的n 、I a ，共取5-6组数据填入表5-2中。 电动及回馈制动特性 图5-2 直流他励电动机I 图5-1 直流他励电动机机械特性测定接线图R 直 流电 机 励磁 电 源 R 1U 可调直 流稳压 电 源 S V 11 112f R 32S A G M A I a 21V 22 R 421直流电动机M01同步发电机M08mA 2mA 1
直流电机实验报告
直流电机实验报告 学院：电气工程学院 班级：电气1204班 姓名：卞景季 学号： 11291121 组号： 22
一，实验目的： 掌握直流电机工作特性和机械特性的测定。 二，实验内容及原理： 1，直流并励发电机 ① 转速特性：a e e a a a e a I n C R C U n I R E U n C E '0//βφφφ -?=-=+== 其中φe C U n /0=为理想空载转速， 转速特性为φβe a C R /'=的直线（即斜率为β’的直线） ② 转矩特性 φa T e I C T =不计去磁，a T e I C T '=特性曲 线为一过原点的直线。当考虑电枢反应时实际曲线偏离直线 Ia C T '，仍接近于一条直线。 ③ 机械特性 φ φφφa T T e e e a a a I C T C C RT C U n n C E R I E U =-=?=+='// 当U,R.Φ一定时能得出机械特性曲线。 实验内容： 直流电动机M 运行后，将电阻R 1调至零，I f2调至校正值，再调节负载电阻R 2、电枢电压及磁场电阻R f1，使M 的U=U N ，Ia=0.5I N ，I f ＝I fN 记下此时MG 的I F 值。 2）保持此时的I F 值（即T 2值）和I f ＝I fN 不变，逐次增加R 1的阻值，降低电枢两端的电压Ua ，使R 1从零调至最大值，每次测取电动机的端电压Ua ，转速n 和电枢电流Ia 。 3）共取数据8-9组，记录于表中 （2）改变励磁电流的调速 1）直流电动机运行后，将M 的电枢串联电阻R 1和磁场调节电阻R f1调至零，将MG 的磁场调节电阻I f2调至校正值，再调节M 的电枢电源调压旋钮和MG 的负载，使电动机M 的U=U N ，Ia ＝0.5I N 记下此时的I F 值。
实验三---直流电动机
实验三直流电动机 一．实验目的 1．掌握用实验方法测取直流并励电动机的工作特性和机械特性。 2．掌握直流电动机的调速方法。 二．预习要点 1．什么是直流电动机的工作特性和机械特性？ 2．直流电动机调速原理是什么？ 三．实验项目 1．工作特性和机械特性 保持U=U N和I f=I fN不变，测取n、T2、n=f(I a)及n=f(T2)。 2．调速特性 （1）改变电枢电压调速 保持U=U N、I f=I fN=常数，T2=常数，测取n=f(Ua)。 （2）改变励磁电流调速 保持U=U N，T2 =常数，R1 =0，测取n=f(I f)。 （3）观察能耗制动过程 四．实验设备 1．直流电动机电枢电源（NMEL-18/1） 2．直流电动机励磁电源（NMEL-18/2） 3．可调电阻箱（NMEL-03/4） 4．电机导轨及测功机、转速转矩测量（NMEL-13） 5．开关（NMEL-05） 6．直流电压、电流表 7．直流并励电动机M03 五．实验方法 1．并励电动机的工作特性和机械特性。 实验线路如图1-6所示。 V、A：直流电压表（量程为300V档）、直流电流表（量程为2A档）。 a．将直流电动机励磁电源调至最大，直流电动机电枢电源调至最小。检查涡流测功机
与NMEL-13是否相连，将NMEL-13“转速控制”和“转矩控制”选择开关拨向“转矩控制”，”转速/转矩设定”旋钮逆时针旋到底，使船形开关处于“ON ”，按实验一方法起动直流电机，使电机旋转，并调整电机的旋转方向，使电机正转。 b ．直流电机正常起动后，调节直流电动机电枢电源的输出至220V ，再分别调节直流电动机励磁电源和“转速/转矩设定”旋钮，使电动机达到额定值 ： U=U N =220V ， I=I N ， n=n N =1600r/min ，此时直流电机的励磁电流I f =I fN （额定励磁电流）。 c ．保持U=U N ，I f =I fN 不变的条件下，逐次减小电动机的负载，即逆时针调节”转速/转矩设定”旋钮，测取电 动机电枢电流I 、转速n 和转矩T 2，共取数据7-8组填入表1-8中。 表1-8 U=U N =220V I f =I fN = 73 mA 2．调速特性 （1）改变电枢端电压的调速 实验线路如图1-6所示。 a ．按上述方法起动直流电机后，同时调节”转速/转矩设定”旋钮，直流电动机电枢电压和直流电动机励磁电流，使电动机的U=U N ，I=0.5I N ，I f =I fN ，记录此时的T 2=0.63 N.m 。 b ．保持T 2不变，I f =I fN 不变，逐次降低电枢两端的电压U ，每次测取电压U ，转速n 和电枢电流I ，共取7-8组数据填入表1-9中。 （2）改变励磁电流的调速 a ．直流电动机起动后，将直流电动机励磁电流调至最大，调节直流电动机电枢电源为220V ，调节”转速/转矩设定”旋钮，使电动机的U=U N ，I a =0.5I N ，记录此时的T 2=0.75 N.m b ．保持T 2和U=U N 不变，逐次减小直流电动机励磁电流，直至n=1.3n N ，每次测取电 图1-6 直流电动机接线图 直流机电枢电源
电机与拖动基础直流并励电动机实验报告
电机与拖动基础实验报告实验名称: 直流并励电动机实验成员:
一、实验目的 1、掌握用实验方法测取直流并励电动机的工作特性和机械特性。 2、掌握直流并励电动机的调速方法。 二、实验项目 1、了解DD01电源控制屏中的电枢电源、励磁电源、校正过的直流电机、变阻器、多量程直流电压表、电流表及直流电动机的使用方法。 2、用伏安法测直流电动机和直流发电机的电枢绕组的冷态电阻。 3、直流他励电动机的起动、调速及改变转向。 1、工作特性和机械特性 保持U=U N和I f=I fN不变，测取n、T2、η=f（I a）、n=f（T2）。 2、调速特性 （1）改变电枢电压调速 保持U=U N、I f=I fN=常数，T2=常数，测取n=f（U a）。 （2）改变励磁电流调速 保持U=U N，T2=常数，测取n=f（I f）。 （3）观察能耗制动过程 三、实验方法 1、实验设备 2、屏上挂件排列顺序 D31、D42、D51、D31、D44
3、并励电动机的工作特性和机械特性 1）按图2-6接线。校正直流测功机 MG 按他励发电机连接，在此作为直流电动机M 的负载，用于测量电动机的转矩和输出功率。R f1选用D44的1800Ω阻值。R f2 选用D42的900Ω串联900Ω共1800Ω阻值。R 1用D44的180Ω阻值。R 2选用D42的900Ω串联900Ω再加900Ω并联900Ω共2250Ω阻值。 图2－6 直流并励电动机接线图 2）将直流并励电动机M 的磁场调节电阻R f1调至最小值，电枢串联起动电 阻R 1调至最大值，接通控制屏下边右方的电枢电源开关使其起动，其旋转方向应符合转速表正向旋转的要求。 3）M 起动正常后，将其电枢串联电阻R 1调至零，调节电枢电源的电压为220V ，调节校正直流测功机的励磁电流I f2为校正值（50mA 或100 mA ），再调节其负载电阻R 2和电动机的磁场调节电阻R f1，使电动机达到额定值： U ＝U N ，I ＝I N ，n ＝n N 。此时M 的励磁电流I f 即为额定励磁电流I fN 。 4）保持U ＝U N ，I f =I fN ，I f2为校正值不变的条件下，逐次减小电动机负载。 + 电枢电源I S 励磁电源 I R 2
他励直流电动机的机械特性曲线的分析

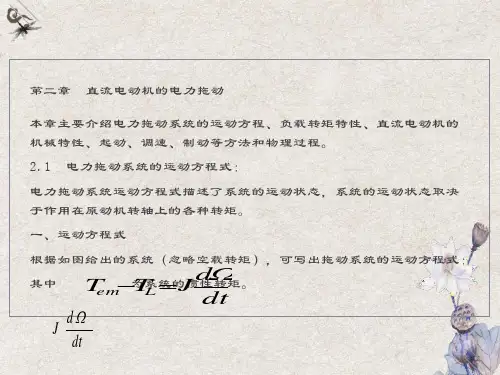

浅析：他励直流电动机的机械特性 在电源电压U 和励磁电路的电阻R f 为常数的条件下，表示电动机的转矩n 和转矩之间的关系n=f （T ）曲线，称为机械特性曲线。利用机械特性和负载转矩特性可以确定拖动系统的稳定转速，在一定条件下还可以利用机械特性和运动方程式分析拖动系统的动态运动情况，如转速、转矩及电流随时间的变化规律。可见，电动机的机械特性对分析电力拖动系统的启动、调速、制动等运行性能是十分重要的。 下图是他励直流电动机的电路原理图，他励直流电动机的机械特性方程式，可由他励直 流电动机的基本方程式导出。由公式 ， 和 导出机械特性方程式 ( 1-1 ) 他励直流电动机电路原理图 当电源电压U =常数，电枢回路总电阻R ＝常数，励磁磁通Φ＝常数时，电动机的机械特性如下图所示，是一条向下倾斜的直线，这说明加大电动机的负载，会使转速下降。特性 曲线与纵轴的交点为n 0时的转速，称为理想空载转速。 他励直流电动机的机械特性 实际上，当电动机旋转时，不论有无负载，总存在有一定的空载损耗和相应的空载转矩， 而电动机的实际空载转速 将低于n 0。由此可见式（1-1）的右边第二项即表示电动机带负载后的转速降，用 表示，则 ( 1-2 ) 式中 β——机械特性曲线的斜率。 β越大， 越大，机械特性就越“软”，通常称β大的机械特性为软特性。一般他励电动机在电枢没有外接电阻时，机械特性都比较“硬”。 机械特性的硬度也可用额定转速调整率△n N %来说明，转速调整率小，则机械特性硬度就高。 电动机的机械特性分为固有机械特性和人为机械特性 。 固有机械特性是当电动机的电枢工作电压和励磁磁通均为额定值，电枢电路中没有串入附加电阻时的机械特性，其方程式为 固有机械特性如下图中的 曲线 所示，由于 较小，故他励直流电动机固有机械特性较“硬”。 他励直流电动机串电阻时的机械特性 人为机械特性是人为地改变电动机电路参数或电枢电压而得到的机械特性，即改变公式（1-1）中的参数所获得的机械特性，一般只改变电压、磁通、附加电阻中的一个，他励电动机有下列三种人为机械特性。 （1） 枢串电阻时的人为机械特性 此时 ，人为机械特性的方程式 与固有特性相比，理想空载转速n 0不变，但是，转速降△n 增大 。R pa 越大，△n 也越大，特性变“软”,这类人为机械特性是一组通过 n 0 ,但具有不同斜率的直线。 如下图所示 （2） 改变电枢电压时的人为机械特性 a a a R I E U + =n E a Φe C =φa T em I C T =em T R U n 2T e e C C C ΦΦ-=Φ e 0C U n =0 n 'n ?em em T T R n βΦ==?2T e C C n ?em N a N N T R U n 2T e e C C C ΦΦ-=pa a N N R R R U U +===,,ΦΦem N pa a N N T R R U n 2T e e C C C ΦΦ+-=0=pa R N ΦΦ=
