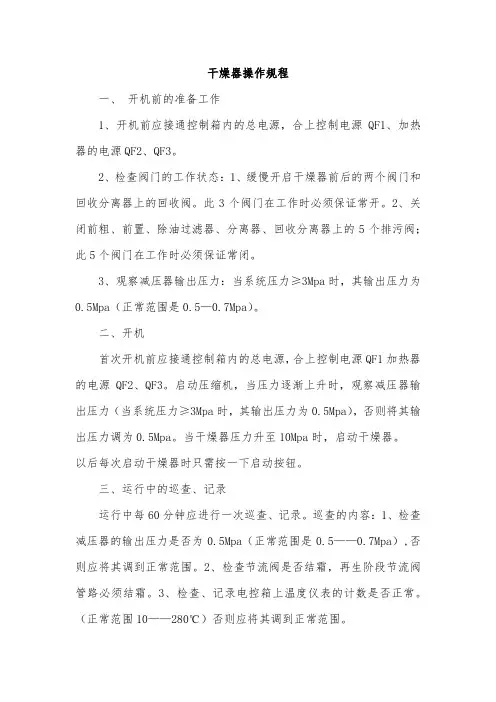

干燥器操作指导书
适用范围：适用于本公司进料检验课测试电解纸的密度、水份。目的：使检验人员能正确使用，以确保测试结果的精确。内容方法：
1.操作方法
1.1打开干燥器的上盖。
1.2放入需测试的电解纸样片。
1.3盖好干燥器的上盖。
1.4插上电源线。
1.5等电解纸干燥2个小时后取出，称量电解纸的重量。
2.点检方法:
干燥瓶点检要点：每天上班后，仪器使用者应及时点检确认。
2.1查看仪器是否正常,是否通电。
2.2干燥瓶上的灰尘应及时擦干净。
2.3使用者应该轻拿轻放避免损害仪器。
点检频率1次/班/日，于8:15以前做日点检。
3.参考文件
无
4.附件及记录表单:
PBB-EQ-0015001 《干燥瓶点检表》
双锥真空干燥机使用维护保养标准操作规程
FSBSOP·021·006 双锥真空干燥机使用、维护保养标准操作规程第1 页共3 页 SZG型双锥真空干燥机使用、维护保养标准操作规程 文件编码FSBSOP·021·006 Copy № 版本号00颁发部门质量管理部 你的签名表明你已清楚了解本文件及附件内容，充分理解并认可本文件的所有条款。 起草：日期： 审核：日期： 批准：日期：生效日期： 任何对本文件内容进行的改变或修正都必须起到改善的作用，并详细记录文件的修订及变更历史，并且在执行以前必须取得批准，修订沿革仅记录修订/变更主要内容。 修订沿革 修订序号修订原因及内容生效日期 00 此版为首版文件 分发部门 质量管理部[ ] 质量控制室[ ] 质量保证室[ ] 生产技术部[ ] 供应部[ ] 销管部[ ] 财务部[ ] 仓储部[ ] 行政人事部[ ] 工程设备部[ ] 研发部[ ] 新小容量注射剂车间[ ] 中药提取车间[ ] 原料药车间[ ] 口服液、口服溶液车间[ ] 软膏、凝胶车间[ ] 原料药二车间[ ] 固体制剂车间[ ] 大容量注射剂车间[ ] 其他部门[ ]
1 主题内容 为正确使用、维护保养双锥真空干燥机，使各项操作标准化、规范化，延长设备使用寿命，保障安全生产，稳定产品质量，特制订本规程。 2 适用范围 本规程适用于公司所有双锥真空干燥机使用、维护保养过程的管理。 3 职责 设备部负责本规程的编制、修订和实施过程的监督，生产部双锥真空干燥机使用、维护、清洁人员负责实施。 本规程及其修订版本经总工程师批准后颁布实施。设备部负责将本规程及其修订版本报送行政部备案。 设备部负责配合生产部组织本规程相关人员的培训考核。 4．内容： 4.1 操作前检查 4.1.1开启真空泵，检查管道连接处，填料是否泄漏，进、出料口密封是否良好，真空表反应是否 灵敏。 4.1.2开启冷却水阀门，检查载热管道连接处，填料密封是否泄漏，压力表反应是否灵敏。 4.1.3检查控制器各仪表、按钮、指示灯是否正常，检查接地线是否良好，有无漏电、短路等现象 存在。 4.1.4在各油杯中加满润滑油（脂），启动电机空车运转，听噪声是否正常，若不正常则检查噪声 来源，并加以排除。 4.2操作 4.2.1 将待干燥物加入容器内，然后关闭进料口盖。 4.2.2 关闭真空放空阀门，开启真空泵，使干燥容器内呈负压至-0.08～-0.095Mpa。 4.2.3 合上电源开关，启动电机，按下工作电钮，干燥机开始旋转工作。 4.2.4 开启热水阀门，首先通入热水，按照工艺要求控制双锥内的温度（通过阀门开启大小 来实现控制），对物料进行烘干。 4.2.5 达到工艺时限后，关闭热水阀门，开启蒸汽阀门进行烘干操作。 4.2.6 物料干燥完成后，先关闭蒸汽阀门，关闭电机，停止抽真空，开启真空放空阀门，停止干燥 机旋转， 4.2.7开启冷却水阀门对物料进行冷却操作，物料降温至室温后，按照生产工艺进行转料操作。
食品工程原理课程设计奶粉喷雾干燥
封面（按要求的格式制作）
食品工程原理课程设计任务书 专业：XXX 班级：XXX 姓名：XXX 一、计题目：年产全脂奶粉——奶粉喷雾干燥 二、设计条件： 1、生产任务：年产全脂奶粉750吨（学号：1--9）； 800吨( 例） 850吨（学号：10--18）； 900吨（学号：19--24）； 950吨（学号：25--30） 以年工作日310天（例），300（学号尾号为单数）；330天（学号尾数为双号），日工作二班，班实际喷雾时间6小时计。产品质量符合国家“全脂奶粉质量标准”。 2、进料状态：浓缩奶总固形物含量48%（例） 46%（学号5,6,11,12,17,18,23,24,29,30） 50%（学号：3,4,9,10,15,16,21,22,27,28） 52%（学号：1,2,8,7,13,14,19,20,25,26）温度55℃、密度1120kg/m2、表面张力0.049N/m、黏度15cp。 成品奶粉含水量≯2.5%（一级品）、密度600 kg/m2、比热2.1kJ/kg.K。 3、新鲜空气状态：t 0=20℃、ф =50%（例） t 0=22℃、ф =52%（学号1—10）； t 0=23℃、ф =55%（学号11—20）； t =25℃、ф =60%（学号21—30） 大气压760mmHg 4、热源：饱和水蒸气。 三、设计项目： a)工艺流程的确定 b)喷雾干燥装置的计算 c)辅助设备的选型及计算 d)绘制工艺流程图（涉及各设备平面图） e)编制设计说明书 四、设计时间和设计要求 时间：1周 要求：根据设计任务，确定方案合理，论证清楚，计算正确，简述简明，图纸整洁无误，书写整齐清洁。
车用空气干燥器分子筛及其再生的探讨
车用空气干燥器分子筛及其再生的探讨 众所周知，在车辆气压制动系统中，空气中通常都含 有水分。尤其在输送气压的过程中，由空压机输出的压缩空气进入制动管路或阀元件时，由于温度下降，会产生冷凝水。 这些水分与车辆中的油污会引起制动系统内金属元件锈浊、橡胶密封件龟裂、润滑脂分解、管路堵塞、阀类元件无动作等问题，最终导致汽车制动系统中各种元器件在使用周期内无法保障其正常工作状态。为解决该问题，汽车上常用空气干燥器有效干燥压缩空气并彻底去除制动系统的水分和油污。而空气干燥器上采用分子筛来干燥空气中的水分。 、干燥剂 吸水而不改变水状态的物质，如：硅胶（SiO2 ）；活性 铝土（Al2O3 ）；分子筛通式为MeX/m[ （AlO2 ）x（SiO2） y]?mH2O 。 车用空气干燥器只能用专用分子筛。 1.分子筛定义分子筛是人工合成的晶体型硅铝酸盐，是铝、硅、氧 和 钠或类似元素的化合物的结晶混合物，加热后结晶水失去，这些元素组合形成稳定的陶瓷混合物，在每个侧面上有严格控制的开孔通过其刚性中空的结构，在这个中空结构中可以储存（吸附）水这样的液体，模型见下图。 分子筛的晶格自然链接在一起形成晶粒结构，这种晶粒 含有由分子筛晶格壁形成的空穴网络，依据其晶体内空穴的大小而吸附或排斥不同物质的分子，因而被形象地称为“分子筛”，分子直径小于分子筛晶体空穴直径的物质可以进入分子筛晶体，因而可以被吸附；否则被排斥.分子筛又根据不同物质的极性或可极化性而对其有优先吸附的次序，一般极性强的分子容易被吸附。
分子筛的孔径分布是非常均匀的，因而比其他任何吸附 剂都有巨大的优越性。 2.分子筛的主要特性 a.干燥度极高: 分子筛与别的吸附剂相比，可 以获得露点更低的干燥空 气。下表列出了采用不同吸附剂所能达到空气露点。 b.根据分子大小不同选择吸附各种类型分子筛都有一定临界大小的 孔径和空间，它只 能吸附小于其孔径的分子。 C.对相对湿度低的气体干燥能力大: 在吸收浓度很低的条件下，普 通吸附剂如硅胶，活性氧 化铝的吸附能力就要大大降低，而分子筛仍能发挥作用，具有较高的吸附能力。分子筛与其他吸附剂在25 C对水蒸气的吸附能力比较见左图，高温条件下吸附能力比较右图。 二、干燥剂的再生用户使用的干燥剂，使用前的再生（即活化处 理），生 产厂都已做好，用户可直接使用。运输与贮藏时应注意保护包装完好，无破损（必须与大气系统隔绝，避免预吸附而影响吸附效果），防止雨淋受潮，贮存于阴凉通风，干燥的地方。 使用中的再生：目的是通过再生脱除被吸附的水分和其 他杂质，使分子筛复原继续使用。 脱除水分的再生，可用干燥气体如：氮，空气，氢，饱 和炭化氢等加热到200 C -320 C,在0.3-0.5kg/cm2压力下，通过分子筛后，持续3-4 小时，然后向吸附器通入干燥的冷气体约2-3 小时，隔绝空气，冷至室温备用。这就是说要使用专用设备，加热再生。已知国内生产的分子筛，要彻底再生，必须采取上述办法。 干燥剂的动态吸附容量经200 次再生，较原来约降低 30%，而后保持70%的吸附能力直到2000 次不变。
双锥回转干燥机使用操作规程及维护保养
广东先华化学厂有限￡司 作业文件
拟制湛岭 审核谢永生批准展文日期______________ 日期______________ 日期______________
双锥回转干燥机使用操作规程及维护保养 1、目的：确保双锥回转真空干燥机能安全有效使用。 2、适用围：适用于干燥量大于500升以上的不锈钢及搪瓷双锥 回转真空干燥机的操作。 3、职责：生产部负责日常使用和维护保养，工程部负责设备的归 口管理及检修。 4、设备使用前的检查。 4.1检查整机各部分是否正常连接好，若松动则加以紧固，将传动部 分及轴承等按要求加上润滑油（脂）。（由机修保全工定期按使用说明书要 求加油） 4.2打开真空泵进水阀，开启真空泵，检查管道连接处及容器进出口是否存在泄漏或堵塞等故障，并检查真空表是否正常、灵敏。（正常 状态常压时能复位，在全密闭真空状态时，真空表读数在负0.07Mpa~0.1 Mpa 之间） 4.3检查蒸汽加热系统进出阀门是否存在泄漏或堵塞故障，检查压力表是否正常、灵敏。（正常状态：常压时指针为0,有压时会移动） 4.4打开热水循环管道出水阀和进水阀，当热水罐的水位大于500毫米时，启动热水循环泵， 检查热水系统是否存在泄漏或堵塞故障，检查水泵运转是否正常。（电机正 常状态：转速1440转/分，表面温 度小于85 C,没杂声，热水系统正常状态时回水管道有温升）
4.5打开冷却水管道排水阀和进水阀，检查是否存在泄漏或堵塞故障。 （正常状态时水位上升） 4.6合上电源，检查控制板各仪表、按钮、指示灯是否正常。（正常状态没损坏，灯会亮） 4.7当系统一切正常时，按下起动电机使回转干燥机空车运转，检查传动系统是否灵活，听声音是否正常。（转鼓正常状态能正反方向转动，声音没撞击及杂音） 4.8以上各环节的检查调试若存在不正常现象时，请及时向车间主管汇报，再由主管通知保全人员排除故障。 5、操作要求。 5.1转鼓壁清洗。 5.1.1先拆下过滤布和活动过滤接头。 5.1.2根据转鼓壁物料污染情况，用稀硝酸或自来水对壁进行清洗， 再用纯化水进行冲洗。 5.1.3把过滤头装回原位置并锁紧。按工艺要求扎上滤布，再缓慢开启夹套加热蒸汽对罐体进行烘干。 5.2投料。 5.2.1装上卸料盖并关闭进料阀门。 5.2.2开启真空系统使罐处于负压状态并通过临时上料软管把物料吸 进罐。（待干燥物料填装不得超过回转干燥设备允许投料量）。 5.3干燥方法和转速的选择。 5.3.1根据工艺要求决定干燥方法。（蒸汽或热水作加热载体，当干
冷冻式干燥机使用使用说明
SLAD系列 SLAD series 冷冻式压缩空气干燥机 使用说明书 Freezing Type Compressed-Air Dryer Operation Instruction 杭州山立净化设备有限公司 Hangzhou Shanli Purify Equipment CO.,LTD
尊敬的用户： 首先，感谢您选购杭州山立净化设备有限公司SLAD系列冷冻式干燥机，为了确保机器正常、可靠运行，请务必在使用本机器之前详细阅读说明书。 从您购买杭州山立净化设备有限公司产品之日起，您将会得到本公司一流的售后服务。
一、设备安装注意事项 一、冷干机安装标准要求：无须安装地脚螺栓，但要求基础水平坚固，并要顾及排水系统的高度和设置排水地沟。 二、冷干机与周围环境或机器之间的距离，应保持在1米以上，
以利操作和维护保养。 三、请绝对避免安置于屋外直接日晒和雨淋或温度高、通风不良以及尘埃多的场所。 四、安装时应尽量避免管道太长，弯曲角度太多，管径太小，以免产生压力降。 五、冷干机出入口上方请加装旁路阀以利检修。 六、冷干机电源安装须特别注意： 1、额定电压在士5％范围以内。 2、电源进线的线径须视电流大小及线路长短而定。 3、SLAD-1NF∽6NF电源须专用。 七、冷却水或循环冷却水的水压须≥0.15Mpa,水温≦32℃且经过软化处理。 八、冷干机入口处最好加装主管路过滤器，可避免冷干机的热交换铜管表面被≥3u的固态杂质和油雾污染，直接影响冷干机的热交换性能。 九、冷干机最好装在后部冷却器与储气罐之后，以降低压缩空气在冷干机的进口温度，关系机体的性能及寿命，请妥善处理，如有疑难，欢迎查询。 二、冷冻式干燥机的保养要求 对冷干机的保养是非常必要的，正确的使用和保养不仅可使冷干机达到使用要求，而且可延长其寿命。
双锥真空干燥机操作规程
双锥真空干燥机操作规 程 The manuscript was revised on the evening of 2021
双锥真空干燥机操作规程 一．操作 开机前罐体内过滤器位置一定要向上。 1.关闭放料孔盖。 2.将进料孔盖卸开。 3.将物料投入罐内，装料量不得超过总容积的50％，且物料中不 得带有坚硬的块状物。若物料密度或含水量过大时，应适当减少进料量。 4.投料完毕，装上进料孔盖，且保证其密封性。 5.开启真空管路阀门，使罐内达到一定的真空度。 6.开启主机启动按钮，使容器不断地绕水平轴线旋转。 7.开启夹套热媒进口阀门，对罐内物料进行加热干燥，但在干燥开 始阶段应间断地转动，以减少或消除物料结团现象。 8.根据工艺、溶煤的回收量、容器内温度情况，在确认罐内物料干 燥过程已经结束时，切断热媒及真空管路上的阀门，然后缓慢地向夹套通以冷却水，等物料冷却到适当温度后，按主机停止按钮，并采用点动按钮方法，让罐体转至所需的角度。 9.关闭真空泵，开启真空管路阀门，打开真空系统上的放空阀，使 罐内接通大气。 10.打开放料孔盖卸料。 11.卸完料后，清扫罐内残留物料，关闭放料孔盖，以防灰尘进入罐 内。
注意：机器运转过程中，若需取样时，应关闭真空泵，开启真空管路阀门，打开真空系统上的放空阀，使罐内接通大气，使主机先停车，然后按规定取样，取样完毕重新开车。 二．维护保养 1、滚动轴承内要选用复合钙基润滑脂润滑，每月至少应检查一次，发现润滑脂变干时，应立即清洗，并换上新润滑脂。 2、圆柱涡轮蜗杆减速箱（或无级变速箱）应每三个月更换一次润滑机油。 3、罐内的过滤器，干燥一次后，即清除周围吸着的粉末，使过滤器畅通。 4、链传动之链条，至少每月加油一次。 5、主机真空管与主机之间采用旋转轴承形式密封圈（材质为氟橡胶），当发现漏气时，应立即更换。 6、本机视操作运转时间，一般在运转半年到一年应检查修理一次，检修时应按原位置装配，并调整各部位间距，且按规定更换或补充相应的润滑脂（油）。 三、点检 1、罐内外使用前后都要保持清洁，不得有灰尘和物料残留。 2、机体固定牢稳并且各个部件联接无松动或者异响，润滑工作要做到位。 3、过滤器要符合工艺要求，扎有工业滤布。
干燥器说明书(新)
承蒙使用厚德公司HD系列可编程控制仪，万分感谢。 在使用HD产品之前，请认真阅读本手册的有关说明。本手册对HD产品的硬件特性、连接及初始化设定等内容作了介绍，在使用中，如需了解更多详细信息，请与我们联系。 西安厚德科技发展有限公司愿以德厚的真情竭诚为您服务。 西安厚德科技发展有限公司 地址：西安市朱雀大街3号伟丰花园7-0101 邮编：710061 电话：86-29-85402530 85402531 85402532 85402533 传真：86-29-85402536 https://www.360docs.net/doc/7b10902438.html, E-mail:holdtech@https://www.360docs.net/doc/7b10902438.html,
您关注了吗？请注意： 1、安装或维修时一定要仔细阅读说明书并按要求接线，切忌产生外 部短路； 2、为了安全其间,维修人员必须先切断电源，才能检查输出线路， 因为输出端子是带电的。 注意。。。。。。。提醒可能出现的问题和容易犯的错误，以及如何避免。 提示。。。。。。。提示可以进一步参见的章节。 试一试。。。。。。。。只要照猫画虎，试上一试。 安装示意。。。。。。。。安装所注意的问题。
目录 第一章技术条件 一、功能概述 二、技术指标 三、控制仪型号命名 第二章安装与接线 一、安装 二、接线 第三章控制面板 一、控制面板说明 二、按键功能说明 第四章系统环境设置 一、时间控制程序图 二、程序输入 第五章运行与维护 一、运行 二、掉电保护 三、通讯协议 四、故障现象及其处理方法 附图一：四阀结构电气接线图(三相加热) 附图二：四阀结构电气接线图(单相加热) 附图三：两阀结构电气接线图(三相加热) 附图四：两阀结构电气接线图(单相加热) 附图五：四阀结构电气接线图(直流输出三相加热) 附图六：两阀结构电气接线图(直流输出单相加热) 附图七：柜内外布局图
双锥回转干燥机使用操作规程及维护保养
广东光华化学厂有限￡司环境、职业健康安全管理 作业文件
拟制湛岭 审核谢永牛批准展文日期______________ 日期 ______________ 日期 ______________
双锥回转干燥机使用操作规程及维护保养 1、目的：确保双锥回转真空干燥机能安全有效使用。 2、适用范围：适用于干燥量大于500 升以上的不锈钢及搪瓷双锥回转真空干 燥机的操作。 3、职责：生产部负责日常使用和维护保养，工程部负责设备的归口管理及检 修。 4、设备使用前的检查。 4.1 检查整机各部分是否正常连接好，若松动则加以紧固，将传动部分及轴承等按要求加上润滑油（脂）。（由机修保全工定期按使用说明书要求加油） 4.2 打开真空泵进水阀，开启真空泵，检查管道连接处及容器进出口是否存在泄漏或堵塞等故障，并检查真空表是否正常、灵敏。（正常状态常压时能复位，在全密闭真空状态时，真空表读数在负0.07Mpa~0.1 Mpa 之间） 4.3 检查蒸汽加热系统进出阀门是否存在泄漏或堵塞故障，检查压力表是否正常、灵敏。（正常状态：常压时指针为0，有压时会移动） 4.4 打开热水循环管道出水阀和进水阀，当热水罐的水位大于500 毫米时，启动热水循环泵，检查热水系统是否存在泄漏或堵塞故障，检查水泵运转是否正常。（电机正常状态：转速1440转/ 分，表面温度小于85C，没杂声，热水系统正常状态时回水管道有温升） 4.5 打开冷却水管道排水阀和进水阀，检查是否存在泄漏或堵塞故障。
（正常状态时水位上升） 4.6 合上电源，检查控制板各仪表、按钮、指示灯是否正常。（正常状态没损坏，灯会亮） 4.7 当系统一切正常时，按下起动电机使回转干燥机空车运转，检查传动系统是否灵活，听声音是否正常。（转鼓正常状态能正反方向转动，声音没撞击及杂音） 4.8 以上各环节的检查调试若存在不正常现象时，请及时向车间主管汇报，再由主管通知保全人员排除故障。 5、操作要求。 5.1 转鼓内壁清洗。 5.1.1 先拆下过滤布和活动过滤接头。 5.1.2 根据转鼓内壁物料污染情况，用稀硝酸或自来水对内壁进行清洗，再用纯化水进行冲洗。 5.1.3 把过滤头装回原位置并锁紧。按工艺要求扎上滤布，再缓慢开启夹套加热蒸汽对罐体进行烘干。 5.2 投料。 5.2.1 装上卸料盖并关闭进料阀门。 5.2.2 开启真空系统使罐内处于负压状态并通过临时上料软管把物料吸进罐内。（待干燥物料填装不得超过回转干燥设备允许投料量）。 5.3 干燥方法和转速的选择。 5.3.1 根据工艺要求决定干燥方法。（蒸汽或热水作加热载体，当干
双锥真空干燥机使用、维护保养标准操作规程
SZG型双锥真空干燥机使用、维护保养标准操作规程 分发部门 质量管理部 [ ] 质量控制 室 [ ] 质量保证室[ ] 生产技术部[ ] 供应部[ ] 销管部[ ] 财务部[ ] 仓储部[ ] 行政人事部 [ ] 工程设备 部 [ ] 研发部[ ] 新小容量注射剂 车间 [ ] 中药提取[原料药车[口服液、口服溶液[软膏、凝胶车间[
车间 ] 间 ] 车间 ] ] 原料药二车间 [ ] 固体制剂 车间 [ ] 大容量注射剂车间[ ] 其他部门[ ] 1 主题内容 为正确使用、维护保养双锥真空干燥机，使各项操作标准化、规范化，延长设备使用寿命，保障安全生产，稳定产品质量，特制订本规程。 2 适用范围 本规程适用于公司所有双锥真空干燥机使用、维护保养过程的管理。 3 职责 设备部负责本规程的编制、修订和实施过程的监督，生产部双锥真空干燥机使用、维护、清洁人员负责实施。 本规程及其修订版本经总工程师批准后颁布实施。设备部负责将本规程及其修订版本报送行政部备案。 设备部负责配合生产部组织本规程相关人员的培训考核。 4．内容： 4.1 操作前检查 4.1.1开启真空泵，检查管道连接处，填料是否泄漏，进、出料口密封是否良好，真空 表反应是否灵敏。 4.1.2开启冷却水阀门，检查载热管道连接处，填料密封是否泄漏，压力表反应是否灵敏。 4.1.3检查控制器各仪表、按钮、指示灯是否正常，检查接地线是否良好，有无漏电、 短路等现象存在。 4.1.4在各油杯中加满润滑油（脂），启动电机空车运转，听噪声是否正常，若不正常 则检查噪声来源，并加以排除。 4.2操作 4.2.1 将待干燥物加入容器内，然后关闭进料口盖。 4.2.2 关闭真空放空阀门，开启真空泵，使干燥容器内呈负压至-0.08～-0.095Mpa。 4.2.3 合上电源开关，启动电机，按下工作电钮，干燥机开始旋转工作。 4.2.4 开启热水阀门，首先通入热水，按照工艺要求控制双锥内的温度（通过阀门开启大小
空气干燥器原理及器使用说明书
空气干燥器 使用说明书
一用途: 根据吸附原理对来自空压机的压缩空气进行干燥，它是通过冷却再生吸附对压缩空 气的水分进行干燥的。干燥筒内的粒状干燥剂具有很强的吸附空气中水分子的能 力。432 415系列的单缸干燥器带一个整体的回流截至阀，允许主储气筒的气通过 回路保护阀回流，这样就不再需要单独的再生储气筒。 二原理 在压力输入阶段，来自空压机的压缩 空气经1口打开单向阀(i)进入A腔。因温度 降低产生的冷凝水在这里聚集，经通道C聚 集出口（e）处。 经过安装在干燥筒中的精密滤网 （g），环道（h），压缩空气到达干燥筒 （b）上部，这个过程中，空气将进一步冷 却，水蒸汽进一步凝结。当通过颗粒状滤 网时， ,水被吸附在粒状干燥剂表面及颗粒 缝隙间。[直径: 4 x 106 m = 4?] . 因为尺寸超过4?的油粒子不能进入 干燥剂颗粒缝隙.这使得干燥剂吸附性能稳 定。蒸发部分的油不被吸收.干燥后的空气 经单向阀(c)和21口抵达贮气筒。同时，干 燥后的空气也进入E腔，膜片(O)压力增加， 向右弯曲，通过孔(s)打开了E腔和G腔的通 道，空气也通过滤网(I)进入H腔，阀(q)压 力增加。一旦克服了预调整的螺栓(r)保持 的弹簧力，空气会到达F腔，作用在膜片(o) 的另一边，以一个较低的气压保持阀(q)的 开启状态。 由于G腔的压力下降，单向阀(c)关闭。此时再生所需要的空气来自主回路储气筒，因此需要一个允许回流的回路保护阀。21口的空气通过E腔、孔(s)到G腔，到达干燥罐(b)的底部。 空气从下向上经过干燥罐(b)，吸附在干燥剂(a)表面的水分会经过排气口C和打开的排气阀门 (e)排出。当膜片(q)左侧的减小到关闭位置时，回流过程完成。
冷冻式干燥机说明书
k 冷冻式干燥机 安装 操作 调试 维护 说明书 杭州嘉隆气体设备有限公司 HANGZHOU JIALONG AIR EQUIPMENT CO.，LTD
目录 安全总则...................................... 错误!未定义书签。使用前注意事项................................ 错误!未定义书签。 1. 概述....................................... 错误!未定义书签。 2. 安装指南................................... 错误!未定义书签。 3. 启动与运行................................. 错误!未定义书签。 4. 维护和保养................................. 错误!未定义书签。 5.故障和原因.................................. 错误!未定义书签。
安全总则 上标明的最高工作压力。 使用前注意事项 管道及控制系统电子元件均不得经受较大的冲击和振动。公路长途运输时车速不得过高，当道路情况不良时必须减速行驶，以免造成不必要的损失。 箱体或设备底部受力搬运，切忌在压缩空气进、出口管路处受力搬运设备。 ,两台设备的进风口与排风口 不要面对面，环境温度不高于38℃。 水冷式冷冻干燥机开机时应先通水，后通电。 冷却水温不高于32℃，流量不小于m3.h。 、电三者具备。 1.概述 原理及工艺流程 1．1工作原理
冷冻式压缩空气干燥机是根据空气冷冻干燥原理，利用制冷设备使压缩空气冷却到一定的露点温度，析出相应所含的水份，并通过分离器进行气液分离，再由自动排水阀将水排出。从而达到冷冻除湿的目的。同时，压缩空气中3μ及以上的固体尘粒及微油量成份都被滤除，使气源品质达到清洁、干燥的要求。 工艺流程 冷干机工作分为空气系统和制冷系统两个部分： 空气系统：含有水份、油份的压缩空气进入气对气热交换器，使压缩空气预冷，降低压缩空气的温度，除去一部份水分，再进入气对制冷剂热交换器，使压缩空气冷却到(2-10)℃的露点温度。水份、油份及部分杂质在此被凝结，冷却后的气体和已凝结的水份、油份及部分杂质通过气液分离器被分离，然后水份、油分被自动排水阀排出，干燥后的压缩空气通过气对气热交换器升温后输出，从而有效地防止了管路“出汗”现象的发生。制冷系统：低温液态制冷剂在气对制冷剂交换器吸收热量而蒸发成气态，气态制冷剂从交换器的制冷剂出口通过汽化器和吸气过滤器进入制冷压缩机吸气口，汽化器和吸气过滤器是为了防止液态制冷剂和杂质进入压缩机内而设置，压缩机将低温低压的制冷剂压缩成高温高压的气体，进入冷凝器冷凝并降温，从冷凝器出来的常温液态制冷剂通过贮液器及干燥过滤器进入膨胀阀。液态制冷剂经膨胀阀节流后进入气对制冷剂热交换器，又在交换器中冷却压缩空气，从而又开始了新一轮的循环。 当负载增大时，气对制冷剂热交换器出口处的制冷剂过热度增大，通过感温包控制膨胀阀阀芯开大，直至达到新的平衡。 当负载过小时，气对制冷剂热交换器出口处的制冷剂过热度减小，通过感
双锥真空干燥机使用维护保养标准操作规程
双锥真空干燥机使用维护保养标准操作规程 The latest revision on November 22, 2020
SZG型双锥真空干燥机使用、维护保养标准操作规程 分发部门 质量管理部[ ] 质量控制室[ ] 质量保证室[ ] 生产技术部[ ] 供应部[ ] 销管部[ ] 财务部[ ] 仓储部[ ] 行政人事部[ ] 工程设备部[ ] 研发部[ ] 新小容量注射剂车 间 [ ] 中药提取车间[ ] 原料药车间[ ] 口服液、口服溶液 车间 [ ] 软膏、凝胶车间[ ] 原料药二车[ ] 固体制剂车[ ] 大容量注射剂车间[ ] 其他部门[ ]
间间 1 主题内容 为正确使用、维护保养双锥真空干燥机，使各项操作标准化、规范化，延长使用寿命，保障安全生产，稳定产品质量，特制订本规程。 2 适用范围 本规程适用于公司所有双锥真空干燥机使用、维护保养过程的管理。 3 职责 设备部负责本规程的编制、修订和实施过程的监督，生产部双锥真空干燥机使用、维护、清洁人员负责实施。 本规程及其修订版本经总工程师批准后颁布实施。设备部负责将本规程及其修订版本报送行政部备案。 设备部负责配合生产部组织本规程相关人员的培训考核。 4．内容： 操作前检查 开启真空泵，检查管道连接处，填料是否泄漏，进、出料口密封是否良好，真空表反应是否灵敏。 开启冷却水阀门，检查载热管道连接处，填料密封是否泄漏，压力表反应是否灵敏。 检查控制器各仪表、按钮、指示灯是否正常，检查接地线是否良好，有无漏电、短路等现象存在。 在各油杯中加满润滑油（脂），启动电机空车运转，听噪声是否正常，若不正常则检查噪声来源，并加以排除。 操作 将待干燥物加入容器内，然后关闭进料口盖。 关闭真空放空阀门，开启真空泵，使干燥容器内呈负压至～。 合上电源开关，启动电机，按下工作电钮，干燥机开始旋转工作。 开启热水阀门，首先通入热水，按照工艺要求控制双锥内的温度（通过阀门开启大小来实现控制），对物料进行烘干。 达到工艺时限后，关闭热水阀门，开启蒸汽阀门进行烘干操作。
喷雾干燥塔控制系统设计 PLC总课程设计报告
目录 一、课程设计目的和任务 (2) 设计目的 (2) 二、控制对象喷雾干燥塔的分析 (2) 喷雾干燥塔背景描述 (2) 喷雾干燥塔工艺流程简介 (3) 燃烧系统 (3) 干燥系统 (4) 投料系统 (4) 除尘系统 (4) 三、控制系统的硬件设计 (5) 喷雾干燥塔控制功能描述 (5) 控制网络拓扑图 (6) 控制系统的 I/O清单 (6) PLC的选型报告 (8) PLC的I/O端子接线图 (10) 四、控制系统的软件设计 (10) 软件说明书 (10) 控制系统软件程序 (13) 五、控制系统流程图 (15) 燃烧系统流程图 (15) 投料系统流程图 (17) 燃烧系统流程图 (19) 除尘系统流程图 (20) 六、控制系统调试报告 (21) 系统准备阶段 (21) 点火启动过程 (21) 投料系统进入工作过程 (21) 除尘系统进入工作 (21) 手自切换系统 (21) 安全保护系统 (21) 报警系统 (21) 真实调试结果 (21) 七、心得体会 (22)
一、课程设计目的和任务 设计目的 PLC课程设计A教学的主要任务是在学生修完《可编程序控制器 A》理论课程后，进行的实践教学。通过课程设计既能验证所学的基本理论知识，同时也可以培养学生的基本操作技能与设计能力，使课堂上所学理论知识得以在实践中运用，做到“学以致用”的教学目标。主要做到以下几点： 1）掌握可编程序控制器在本专业上具体应用的设计过程和实现方法； 2）加深对可编程序控制器原理、应用、编程的进一步理解； 3）结合对有关顺序控制系统和保护控制系统的可编程序控制器的实现过程加深对 PLC控制系统的理解与掌握； 4）拓展可编程序控制器及其在相关行业中应用的相关知识。 设计任务 本次设计的主要任务是在研究喷雾干燥塔系统的工艺流程的基础上，基于 M340 PLC 对喷雾干燥塔控制系统硬件设计，编写喷雾干燥塔控制系统下位机软件，并对控制系统进行调试。本课程设计为后续实践课程《计算机控制系统课程设计》的下位机部分，并与《计算机控制系统课程设计》的上位机程序设计组成一套完整的计算机控制系统实践环节体系。 二、控制对象喷雾干燥塔的分析 喷雾干燥塔背景描述 喷雾干燥塔将液态的料浆经喷枪雾化后喷入干燥塔内，干燥塔利用燃料燃烧的能量将鼓风机送入的空气进行加热;热空气在干燥塔内将雾化的料浆干燥为超细颗粒粉态成品。粉状成品在塔内利用旋风分离原理从热空气中分离出来，有塔的底部翻版阀定期排入收集袋中的合格原料。热空气则通过布袋除尘器除尘后排除。喷雾干燥塔控制系统主要由燃烧、干燥、投料、除尘等几个主要部分组成。主要用于把液态原料制备成固体粉末原料的设备。它被广泛得使用于化工、食品、陶瓷等诸多行业，作为原料或成品加工的设备，该设备一般都作为一套相对独立
汽车干燥器
汽车空气干燥器 春运期间，北方寒流来袭，我们公司有一部分车辆由于未及时采取防冻措施，造成无法启动，班次延误，其中有几辆车虽然能够正常启动却发现气压无法达到正常值，有阀门、管道被冻住的现象，那气道内哪来的水呢？这就要来说说汽车空气干燥器了。 我们的大型客运车辆一般都是使用压缩空气制动的，加上高级客车的悬挂装置基本上都是使用的气囊，因此需要大量的压缩空气。但空气中含有水分，这些水分积少成多，进入车辆管路后会引起管路金属元件的锈蚀、橡胶密封件的老化龟裂、润滑油脂分解失效，甚至造成管路堵塞（特别是在寒冷的冬季）等故障，严重影响我们的行车安全。怎样排除这些水分呢？因此，在打气泵输出端，都有汽车空气干燥器连接。 汽车空气干燥器是利用化学干燥剂，一般采用与卸荷调压阀（气压调整阀）一体的整体式结构，巧妙利用调压阀卸荷排气的动作过程，使再生贮气筒中的干燥空气反向通过干燥剂筒，将干燥剂表面吸附的水分带走，排入大气，从而实现了干燥剂再活化，能长期有效地吸收压缩空气中的水分，使汽车制动系统保持良好的工作状态，保证制动可靠、行车安全。 知道了工作原理后，就可以明白干燥器的使用注意点了。安装了空气干燥器的车辆，必须定期检查干燥器的干燥效果。方法很简单，就是定期检查储气筒内的积水情况，当发现储气筒内出现积水时，说明干燥器内的干燥剂已经失效，应当予以更换。一般每年更换一次，最好的更换时节是在秋末冬初，可以确保冬季寒冷天气工作正常。另外，在发现干燥器排气口有油污出现时，要及时检查空气压缩机是否存在窜油故障，如果油污问题不能及时解决，油污会使干燥剂失效，从而降低干燥器的使用寿命。
乔森工作室 2012.3.1
双锥回转真空干燥机使用说明书
双锥回转真空干燥机使用说明书 一、原理及参数 1.1工作原理 双锥回转真空干燥机为双锥形回转罐体，罐内在真空状态下，向夹套内通入导热油、热水或蒸汽进行加热，热量通过罐体内部与湿物料接触。湿物料吸热后蒸发的水气，通过真空泵经真空排气管被抽走。由于罐体内处于真空状态，且罐体的回转使物料不断地上下、内外翻动，加快了物料的干燥速度，提高干燥效率，达到均匀干燥的目的。 干燥器在回转时，内部的物料上、下不断地被翻动，使物料不断地更新与器壁接触的表面，从而充分利用了器壁所传导的热量，与此同时，干燥器的余压可达到5333Pa-10000Pa，各种物料中溶媒（包括水）。在真空的条件下均能在较低的温度迅速汽化，达到物料干燥的目的。 1.2结构参数 干燥器器身：干燥器内胆用SUS304（不锈钢），夹套用Q235A（碳钢），保温壳体用SUS304（不锈钢）制成，内、外表面全部抛光，除便于冲洗有利于达到物料（或药物）的无菌要求外，还有利于热量的传导，提高干燥速率。 传动部分：经一级皮带传动，二级蜗轮减速机（或无级变速器），三级链传动带动干燥器绕水平轴线作低速旋转（0-8转/分）。该机运转有开、停等按钮。 机架：由型钢及钢板焊接而成，缸体与左右两轴连接后，由两个双列向心球面滚子轴承支承在机架上。真空管：用于抽取缸内蒸发的溶媒（或水）汽体，材质为SUS304，在进口端装有过滤器，使用时应包覆工业涤纶绒布，可防止物料带出。 二、安装调试 2.1主机的安装 搬运吊装干燥机时，应用钢丝绳从机架底部穿入，并使钢丝绳均匀受力，以免发生倾倒。干燥机应安装在混凝土基础上，用地脚螺栓紧固。必须保证干燥机水平安放。还应考虑筒体旋转与设备检修有足够的空间位置。离筒体旋转1米处应画警戒线或装防护栏。 管道安装根据工艺安装图进行连接。 2.2调试 调试注意事项： 三、操作使用说明 3.1开停机设定 1、开机前检查 罐体内过滤布袋是否安装 各连接管道及阀门是否安装正确、密封。传动链条松紧度是否恰当。传动皮带松紧度是否恰当。减速机是否有润滑机油。 电器线路连接是否正确、可靠。 2、正式工作启动程序 关闭放料碟阀，锁紧装料门盖。主机设定正反转及间隔时间。（采用变频或电磁阀调速设有时间设定功能启动电机）打开加热循环阀门，启动加热水泵。打开抽真空管路阀门，启动真空泵。 3、停机步骤关闭热水泵。 关闭主机转动电机。 先关闭真空管路上的截止阀，再停真空泵，而后打开过滤放空阀。打开主机放料阀出料。
喷雾干燥课程设计(模版)
二、工艺流程确定 （首先应初选你的工艺流程，如：） 选用并流、离心式喷雾干燥法进行奶粉的喷雾干燥。 （接着要论证这一工艺过程的合理性，大致从牛奶的特性，如牛奶属热敏性、高营养等等，以及喷雾干燥的特性或优势，以说明要喷雾干燥这个单元操作是比较适合用来加工牛奶成为奶粉的） 在接着要进行对比论证： 1、? 2、为什么要采用并流立式（优缺点，当然重点要突出优点） 3、为什么要采用离心喷雾（有的的压力喷雾）（优缺点，当然重点要突出 各自的优点，略述缺点） 最后明确你的选择工艺流程。整个论证过程要突出对比，要充分论述并说明对于任务书提出的产品加工要求你为什么要选择这样的工艺流程，表达的文字要简洁，让别人能够知道你选择的理由。 喷雾干燥流程图： （此处要给出你确定的工艺流程简图（步骤框图），让别人能够知道生产加工的总体框架，框图以美观、协调、步骤的前后工序明了，图形的画法按自己的理解思考） )
三、喷雾干燥装置的计算： １物料及热量衡算 （这部分主要进行干燥静力学计算，期间要确定一些状态参数，所有公式简单罗列了一下，有的自己可以用公式编辑器重新书写，图形和版面可以作些调整，但应围绕工整简洁，要用适当的语言表述计算过程进行以及逻辑推理关系，所有的公式应标明出处，关键参数的选择要充分说明理由） １－１空气状态参数的确定 G1 t M1 新鲜空气蒸汽热空气浓奶排气 ~ L t 0ф0 H0υH0I0 ２ 热损失q l 空气加热器冷凝水干燥塔奶粉G2 t M1 物料、热量衡算图 \ a 新鲜空气状态参数：（参化工原理P２１６～２１８） 由设计条件给定：t0＝℃ф0＝ 查得２５℃饱和水蒸汽压P s0＝ m/mHg 求湿含量H ＝０.６２２（ф0P s0）／（P-ф0P s0）
PLC课程设计完整版DOC
一、课程设计目的和任务 1.1 设计目的 PLC课程设计A教学的主要任务是在学生修完《可编程序控制器 A》理论课程后，进行的实践教学。通过课程设计既能验证所学的基本理论知识，同时也可以培养学生的基本操作技能与设计能力，使课堂上所学理论知识得以在实践中运用，做到“学以致用”的教学目标。主要做到以下几点： 1）掌握可编程序控制器在本专业上具体应用的设计过程和实现方法； 2）加深对可编程序控制器原理、应用、编程的进一步理解； 3）结合对有关顺序控制系统和保护控制系统的可编程序控制器的实现过程加深对 PLC控制系统的理解与掌握； 4）拓展可编程序控制器及其在相关行业中应用的相关知识。 1.2 设计任务 本次设计的主要任务是在研究喷雾干燥塔系统的工艺流程的基础上，基于 M340 PLC 对喷雾干燥塔控制系统硬件设计，编写喷雾干燥塔控制系统下位机软件，并对控制系统进行调试。本课程设计为后续实践课程《计算机控制系统课程设计》的下位机部分，并与《计算机控制系统课程设计》的上位机程序设计组成一套完整的计算机控制系统实践环节体系。 二、控制对象喷雾干燥塔的分析 2.1喷雾干燥塔背景描述 喷雾干燥塔将液态的料浆经喷枪雾化后喷入干燥塔内，干燥塔利用燃料燃烧的能量将鼓风机送入的空气进行加热;热空气在干燥塔内将雾化的料浆干燥为超细颗粒粉态成品。粉状成品在塔内利用旋风分离原理从热空气中分离出来，有塔的底部翻版阀定期排入收集袋中的合格原料。热空气则通过布袋除尘器除尘后排除。喷雾干燥塔控制系统主要由燃烧、干燥、投料、除尘等几个主要部分组成。主要用于把液态原料制备成固体粉末原料的设备。它被广泛得使用于化工、食品、陶瓷等诸多行业，作为原料或成品加工的设备，该设备一般都作为一套相对独立的系统进行成套供应。 2.2 喷雾干燥塔工艺流程简介
压力式喷雾干燥器设计
目录 一．设计题目----------------------------------------------2 二．设计任务及条件-------------------------------------2 三．工艺设计计算 1．物料衡算----------------------------------------------3 2．热量衡算----------------------------------------------3 3．雾滴干燥所需时间 计算--------------------------3 4．压力式喷嘴主要尺寸的确定----------------------5 5．干燥塔主要尺寸的确定----------------------------6 6．主要附属设备的设计或选型---------------------11 四．设计结果汇总表------------------------------------13 五．参考文献---------------------------------------------13 六．心得体会---------------------------------------------13 七．附图 1喷雾干燥装置设计的工艺流程示意图 2喷雾干燥塔的工艺条件图
金属0901班《材料工程原理B课程设计》 “压力式喷雾干燥器设计”任务书 指导教师：刘亚云（一）设计题目 压力式喷雾干燥器设计。 （二）设计任务及设计条件 1、干粉生产能力：（湿基）见下表。 2、设备型式：压力式喷雾干燥器，干燥物质为陶瓷面砖原料料浆，干燥介质为空气，热源 为发生炉煤气。 3、设计条件： （1）料浆含水量 w1＝40wt％（湿基） （2）干粉含水量 w2＝6wt％（湿基） （3）料浆密度ρl＝1200kg/m3 （4）干粉密度ρp＝900kg/m3 （5）热风入塔温度 t1＝450℃ （6）热风出塔温度 t2＝70℃ （7）料浆入塔温度 t m1＝20℃ （8）干粉出塔温度 t m2＝50℃ （9）干粉平均粒径 d p＝60μm （10）干粉比热容 c m＝1.04kJ/(kg·℃) （11）料浆雾化压力 2MPa（表压） （12）取冬季的空气参数温度t a＝2℃，相对湿度φa＝70％
双锥混合机标准操作规程
1.目的：明确SZH-2000双锥混合机标准操作规程。 2.范围：适用于SZH-2000双锥混合机。 3.职责：车间主任、车间技术员、混合岗位操作人员。 4.内容： 4.1 开机准备。 4.1.1 检查设备各部位是否完好，检查设备各紧固件应处于拧紧状 态。 4.1.2检查清场是否合格，现场杂物清理干净。 4.1.3 按工艺要求准备所需物料, 并核对物料名称、编号、数量。 4.1.4 检查真空是否正常。 4.2 生产操作。 4.2.1 进料：开启真空泵，关闭出料蝶阀，用软管将抽真空口和真空 管道连接好，在进料口处连接一条专用药粉管。打开真空阀，调节好真空度，将进料软管吸料嘴插入料桶内，设备开始进料。进料结束后，关闭真空阀，卸下抽真空软管和进料软管，用盲板封闭好抽真空口和进料口。 4.2.2 设置“正反转时间”和“工作时间”： ●在“正反控制时间”控制器上可设置“停止时间”和“正转时 间或反转时间”，在“□□s/m/h□□s/m/h”左侧可设置“停止时间”，右侧可设置“正转时间或反转时间”。 ●在“完成时间□□S/M/H□□”控制器上可设置“设备运行总时 间”，包括混合时间和停止时间。 ●比如：将停止时间设置为30s,正反转时间设置为60s，工作时 间设置为5分钟，则设备按照“停止30s→正传60s→停止30s →反转60s”的程序循环。设备正转时正转指示灯亮，反转时反转指示灯亮。 ●“停止时间”必须大于20秒，否则会烧毁电机。
4.2.3 程序设置好后，按“启动”按钮进行混合，设备运行至设定时 间后即自动停车。 4.2.4 混合结束后，按点动按钮使出料口调整在最低处，将出料布袋 绑在出口蝶阀处，缓慢打开出料口蝶阀出料。 4.3清洁：生产结束后按《SZH-2000双锥混合机清洁程序》清洁。4.4 设备维护保养及技术安全。 4.4.1定期补充和更换减速机润滑油，检查皮带磨损情况和松紧程度， 检查紧固件是否松动。 4.4.2不准用铁器敲击筒体，防止筒体变形。 4.4.3电器部件应保持清洁、灵敏。 4.4.4在混合过程中，如发现机器有明显的抖动、噪音，应立即停车， 查明原因后，排除故障，方能重新工作。 4.4.5 设备运行中，人员应站在黄线外侧，以免发生意外。 4.4.6设备运行时，若有紧急情况，按下急停按钮。设备停运时也应 按下急停按钮。 4.4.7根据工艺规程要求设置运行时间时，应将运行总时间减去停止 总时间，减去后的时间才是混合时间。
