710、手工电弧焊运条方法
710、手工电弧焊运条方法

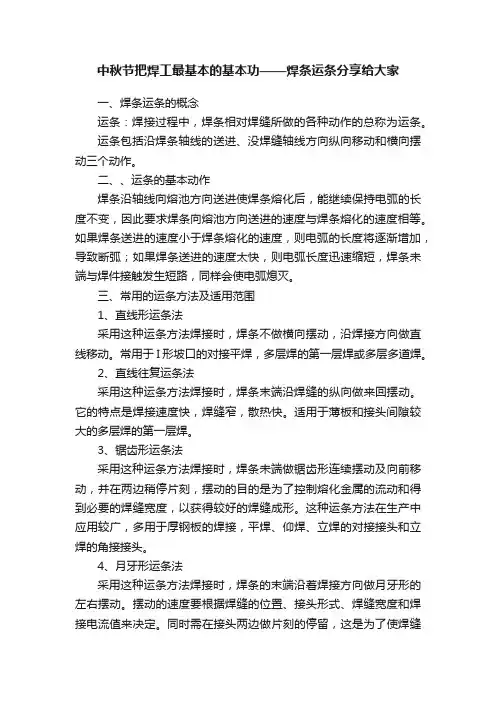

手工电弧焊运条方法
运条焊接过程中，焊条相对焊缝所做的各种动作的总称为运条。
运条包括沿焊条轴线的送进、没焊缝轴线方向纵向移动和横向摆动三个动作。
一、运条的基本动作
焊条沿轴线向熔池方向送进使焊条熔化后，能继续保持电弧的长度不变，因此要求焊
条向熔池方向送进的速度与焊条熔化的速度相等。如果焊条送进的速度小于焊条熔化的速
度，则电弧的长度将逐渐增加，导致断弧;如果焊条送进的速度太快，则电弧长度迅速缩短，
焊条未端与焊件接触发生短路，同样会使电弧熄灭。
二、运条方法
1. 直线形运条法。直线形运条法常用于?形坡口的对接平焊(多层焊的第一层焊道或
多层多道焊。
直线往复运条法。这种运条法的特点是焊接速度快、焊缝窄、散热快，适用于薄板2.
或接头间隙较大的多层焊第一层焊道。
3. 锯齿形运条法。焊接时，焊条末端作锯齿形连续摆动和向前移动，并在两边稍停片
刻，以防产生咬边，这种方法较易掌握，生产中应用较多。
4. 月牙形运条法。这种运条方法熔池存在时间长，易于溶渣上浮和气体析出，焊缝质
量较高。
5. 斜三角形运条法。这种运条方法能够借助焊条的摇动来控制熔化金属，促使焊缝成
6. 形良好，适用于 T 形接头的平焊和仰焊以及开有坡口的横焊。
7. 正三角形运条法。这种方法一次能焊出较厚的焊缝断面，不易夹渣，生产率高，适用于开坡口的对接接头。
8. 正圆圈形运条法。这种运条方法熔池存在时间长，温度高，便于熔渣上浮和气体析
出，一般只用于较厚焊件的平焊。
9. 斜圆圈形运条法。这种运条方法有利于控制熔池金属不下淌，适用于 T 形接头的平
焊和仰焊，对接接头的横焊。
10. 8 字形运条法。这种运条方法能保证焊缝边缘得到充分加热，熔化均匀，保证焊透，
适用于带有坡口的厚板对接焊
三、运条操作的禁忌:
1. 运条时采用敲击法对初学者较难掌握，一般容易发生电弧熄灭或造成短路现象，
这是没有掌握好离开焊件时速度和保持一定距离的原因。
2. 焊条的移动速度对焊缝质量、焊接生产率有很大的影响。如果焊条移动速度太快，
则电弧来不及熔化掉足够的焊条与母材金属，易产生未焊透或焊缝较窄;若焊条
移动速度太慢，则会使熔池温度过高，从而烧穿焊件，还引起焊瘤、焊道太宽、
金属堆积、焊缝过高、外形不整齐等现象。在焊接较薄焊件时容易焊穿。故要求
焊条的移动速度必须适当才能使焊缝均匀
