沥青类防水涂料
沥青类防水涂料
沥青类防水涂料，其成膜物质中的胶粘结材料是石油沥青。该类涂料有溶剂型和水乳型两种。
将石油沥青溶于汽油等有机溶剂而配制的涂料，称为溶剂型沥青涂料。其实质是一种沥青溶液。由于形成的涂膜较薄，沥青又未经改性，故一般不单独作防水涂料使用，往往仅作为某些防水材料的配套材料使用，如沥青防水卷材施工用于打底的冷底子油。
将石油沥青分散于水中，形成稳定的水分散体构成的涂料，称为水乳型沥青类防水涂料。根据水分散体系中沥青颗粒的大小，又分为乳胶体（沥青乳液）和悬浮体（冷沥青悬浮液）。前者沥青的颗粒比较小（粒可小至0.1μ），后者沥青的颗粒稍粗（粒径可粗至10μ或更大）。
我国过去常见的各种阴离子型乳化沥青、非离子型乳化沥青以及近几年出现的阳离子型乳化沥青，均属于沥青乳胶体。由于这类材料形成的涂膜一般较薄，近十多年来，我国一般已不单独作屋面防水涂料使用，而是用作为防水施工配套材料，或用来配制各种水乳型橡胶沥青防水涂料。
溶化的沥青可以在石灰，石棉或粘土中与水藉机械分裂作用（分散作用）制得膏状沥青悬浮体，常见的有石灰膏乳化沥青、水性石棉沥青和粘土乳化沥青等。沥青膏体成膜较厚，其中石灰、石棉等对涂膜性能有一定改善作用，可作厚质防水涂料使用。国内应用较广的石灰膏乳化沥青和水性石棉沥青涂料如下。
一、水性石棉沥青防水涂料
水性石棉沥青防水涂料是将溶化沥青加到石棉与水组成的悬浮液中，经强烈搅拌制得。
1.优缺点
水性石棉沥青防水涂料的优缺点，见下表。
水性石棉沥青防水涂料的优缺点
优点缺点
（1）可形成较厚的涂膜（1）施工环境温度要求苛刻，一般以15℃以上为宜，气温低于10℃不宜施工；气温过高时易粘脚，影响操作
（2）由于含有石棉纤维，故其贮存稳定性、耐水性、耐裂性、耐气候性等较一般乳化沥青好（2）单位面积涂料耗用量较大，对板缝等部位要先用嵌缝材料等处理
（3）冷施工，可在潮湿而无积水的基层上涂布，无毒、无味，操作简便、安全（3）配制涂料用的石棉对工人健康有影响
（4）生产成本较低
2.技术性能
水性石棉沥青防水涂料其技术性能见下表。
水性石棉沥青防水涂料技术性能(一)
项次项目性能指标
1 外观黑灰色稠厚膏浆
2 密度 1.05～1.15
3 含固量 >50%
4 耐热性>90℃
5 粘结力 >0.6N/m㎡
6 抗寒性(浸水后-20～+20℃冷热循环20次）无变化
7 不透水性 (动水压0.8N/m㎡ 4h) 不透水
8 耐碱性（在泡和氢氧化钙溶液中浸15d) 表面无变化
9 低温柔韧性（7℃绕φ10mm圆棒）不裂
10 抗裂性（涂膜厚度4mm，基层裂缝宽4mm）涂膜不裂
11 吸水率 >0.3%
水性石棉沥青防水涂料技术性能(二)
项次项目抽样测试结果
1 外观合格
2 固体含量（%） 51
3 延伸性
（mm）无处理 7.0
处理后 -
4 柔韧性10℃无裂纹、断裂
5 耐热性80℃，5h,合格
6 粘结强度（N/m㎡） 0.30
7 不透水性0.1N/m㎡30min 合格
8 抗冻性 -
3.使用范围
配以适当加筋材料（玻璃纤维布，无纺布等），可用于：
（1）民用建筑及工业厂房的钢筋混凝土屋面防水；
（2）地下室、搂层卫生间、厨房防水层等。
二、石灰乳化沥青
石灰乳化沥青（又名JG-O，C液），是以石油沥青（主要用60号）为基料，以石灰膏（氢氧化钙）为分散剂，以石棉绒为填充料加工而成的一种沥青浆膏（冷沥青悬浮液）。在我国，它又被称作“抹压石灰乳化沥青”，其
前生是50年代我国曾使用过的“捷罗克”。60年代中期开始，我国冶金建筑部门在：捷罗克“基础上进一步研究改进，制成”抹压石灰乳化沥青“，配合聚氯乙烯胶泥嵌缝，用于工业厂房屋面防水，取得较好效果。80年代初，建筑部门用石灰乳化沥青作为膨胀珍珠岩颗粒的粘结剂，制造保温预制块，或者直接在现场浇制保温层，使保温材料获得较好防水效果。
石灰乳化沥青，由于生产工艺简单，一般都在施工现场配制使用。
1.优缺点
石油乳化沥青的优缺点见下表
丙烯酸酯防水涂料的优缺点
优点缺点
（1）原材料来源充分，生产工艺简单，成本较低（1）涂层基本呈刚性，延伸率较低，容易因基层变动而开裂，使防水失效
（2）生产及施工操作安全（2）由于材料中沥青未经改性，在低温下易变脆
（3）容易作成厚涂层，涂层有较好的耐侯性（3）对施工环境温度范围要求较苛刻
（4）为达到防水效果，单位面积涂料耗用量较大，对板缝等部门必须用嵌缝材料等预先进行处理
2.主要原材料
石灰膏（生石灰CaO>70%,含MgO<3% )
石油沥青（60号甲或乙）
石棉绒（5-7级）
饮用水
3.技术性能
石油乳化沥青的技术性能见下表
石油乳化沥青的技术性能(一)
项次项目性能指标
1
2
3 外观
稠度（圆锥体）
耐热度黑褐色膏体
4.5-6.0cm
>80℃
4 断裂强度涂刷乳化沥青冷底子 0.31N/m㎡
涂刷汽油沥青冷底子 0.49N/m㎡
5
6
7 抗拉强度
韧性（厚4mm，绕φ25mm棒）
密度 1.92N/m㎡
不裂
1093kg/m3
8 抗裂性5±2℃，基层开裂>0.1mm 涂层不裂
18±2℃，基层开裂>0.2mm 涂层不裂
9 不透水性（15cm水柱） 7昼夜不透
3.适用范围
（1）结合聚氯乙烯胶泥等接缝材料，可用于保温或非保温无砂浆找平层屋面等工程的防水；
（2）可作为膨胀珍珠岩等保温材料的粘结剂，作成沥青膨胀珍珠岩等保温材料。
SBS改性沥青防水涂料施工工艺
SBS改性沥青防水涂料 施工工艺 丨施工要点丨 1.基面处理：将基面清理干净，找平，保持无裂缝、无松动；旧屋面施工，必须将屋面清扫干净，或者用水冲洗干净，做到基本无灰尘，以防影响粘接强度。 2.节点部位处理 对阴阳拐角、穿墙管道、地漏口、施工缝等加玻纤布进行加强处理，厚度约为1.0mm。 3.底层滚涂：为便于施工和保证涂膜质量，先用滚刷对基层进行均匀涂布，待其干后（约6～8h），方可进行涂料刮涂施工。 丨注意事项丨 1.水乳型沥青防水涂料活性成分会产生基团氢键作用，长时间放置会有轻微结团，搅拌后可正常使用，不影响效果。 2.施工温度适宜5～45摄氏度，施工时保证空气流通。 3.施工后两天内，注意防雨淋、强晒或寒冻；工具及设备使用后请即用水清洗。 4.后一道施工必须在前一道涂膜实干后进行，否则造成水分挥发不完，引起气泡产生，影响防水效果。 5.玻纤布必须贴紧贴平，不得起皱，铺贴时出现皱褶时必须使用刷子压
平。玻纤布之间搭接处必须有7～10厘米重叠，玻纤布铺贴方向是：屋面坡度为3%～10%之间时，铺贴方向平行屋脊，由屋檐向屋脊铺贴。屋面坡度大于10%时，铺贴方向应垂直屋脊。 6.在施工后，产生气泡时，必须将玻纤布剪开排气，然后在剪缝刷上涂料，再贴一层相应大小的玻纤布，然后再刷涂料。 7.涂膜一次涂刷不能太厚，以均匀覆盖玻纤不流淌为宜。否则，表面结膜，内部水分受热蒸发，将造成防水层起泡空鼓。（施工前，必须将涂料搅拌均匀） 8.雨前12小时及雨天，冷冻不宜施工。涂膜干燥成膜前遇到大雨冲刷，应重新补做。SBS改性沥青防水涂料属于水乳型材料，使用过程中发现过稠，可适量假如适量水稀释。储存时，保证密封，以防水分蒸发后干结。
聚氨酯与高聚物改性沥青防水涂料的区别和对比
聚氨酯与高聚物改性沥青防水涂料的区别和对比： 1、聚氨酯防水涂料分双组份，单组份两种。双组份分甲、乙两组， 甲组份是以聚醚树脂和二异氰酸酯等原料，经过聚合反应制成 的含有二异氰酸酯基（-NOC)的巨氨基甲酸酯预聚物；乙组份 是胶联剂、促进剂、增韧剂、增粘剂、防霉剂、填充剂和稀释 剂等混合加工而成。单组份是利用混合聚醚进行脱水，加入二 异氰酸酯与各种助剂进行环氧改性制成。双组份与单组份均为 沥青基环保型材料。 高聚物改性沥青防水涂料high polymer modifided bituminous waterproof paint：以沥青为基料，用合成高分子聚合物进行改 性，配制成的水乳型或溶剂型防水涂料。 屋面防水怎么做？只靠瓦是否可以： 2、屋面防水分Ⅰ、Ⅱ、Ⅲ、Ⅳ级防水。 Ⅰ级防水：特别重要或对防水有特殊要求的建筑，防水层合理使用年限：25年。设防要求：三道或三道以上防水设防。 防水层选用材料：宜选用合成高分子防水卷材、高聚物改性沥青防水卷材、金属板材、合成高分子防水涂料、细石防水砼等材料。 Ⅱ级防水：重要建筑和高层建筑，防水层合理使用年限：15年。设防要求：二道防水设防。 防水层选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、金属板材、合成高分子防水涂料、高聚物改性沥青防水涂料、细石防水砼、平瓦、油毡瓦等材料。
Ⅲ级防水：一般的建筑，防水层合理使用年限：10年。设防要求：一道防水设防。 防水层选用材料：宜选用高聚物改性沥青防水卷材、合成高分子防水卷材、三毡四油沥青防水卷材、金属板材、高聚物改性沥青防水涂料、合成高分子防水涂料、高细石防水砼、平瓦、油毡瓦等材料。 Ⅳ级防水：非永久性建筑，防水层合理使用年限：5年。设防要求：一道防水设防。 防水层选用材料：可选用二毡三油沥青防水卷材、高聚物改性沥青防水涂料等材料。 瓦材单独使用为一道防水，达到Ⅲ级防水要求。现在普通别墅坡屋面一般要求达到二级防水，这就需要在瓦下增设一道防水层。 各级防水的防水层厚度下限都有规定，Ⅱ级防水规定： 合成高分子防水卷材不应小于1.2mm, 高聚物改性沥青防水卷材3.0mm, 自粘聚酯胎改性沥青防水卷材2.0mm, 自粘橡胶沥青防水卷材1.5mm, 高聚物改性沥青防水涂料3.0mm， 合成高分子防水涂料、聚合物水泥防水涂料1.5mm Ⅱ级防水一般做法：1、结构屋面+2、水泥砂浆找平层+3、防水层+4、保温层+5、找平层或保护层+6、水泥砂浆贴瓦或挂瓦 要求高点可以在2上面做防水砂浆，4、5之间或5、6之间加一道防水层，5做35mm厚细石砼内配双向钢筋。
改性沥青防水卷材施工工艺
防水卷材SBSⅠPY PE4,和SBSⅡGPE3分别是表示什么含义？ 要掌握SBS改性沥青防水卷材型号，首先要掌握SBS改性沥青防水卷材的分类： 按物理指标分为（防水卷材按型号）：I（-18℃）、II（-25℃）型两大类，分别是指卷材耐低温的物理指标，所以II型要更耐低温（低温柔性好，达到-25℃不裂纹），价格要高一些，而非其材料质量比I 型的次。 按胎基可分为：聚酯胎（PY）、玻纤胎（G）两大类 按材料厚按覆面材料可分为：细砂（S），矿物粒（片）料（M），聚乙烯膜（PE），铝膜面（PET）等四大类。 按厚度可分为：2mm、3mm、4mm共三种，其中聚酯胎产品只有3mm和4mm规格； SBS I PY-PE 4是指-18摄氏度，聚酯胎，覆料为PE膜，厚度4mm的SBS改性沥青防水卷材。 SBS II G-PE 3是指-25摄氏度，玻纤胎，覆料为PE膜，厚度3mm的SBS改性沥青防水卷材。 聚脂胎更好一些，因为它的弹性、拉力相对好一些 冷底子油 冷底子油是用稀释剂（汽油、柴油、煤油、苯等）对沥青进行稀释的产物。它多在常温下用于防水工程的底层，故称冷底子油。
冷底子油粘度小，具有良好的流动性。涂刷在混凝土、砂浆或木材等基面上，能很快渗入基层孔隙中，待溶剂挥发后，便与基面牢固结合。冷底子油形成的涂膜较薄，一般不单独作防水材料使用，只作某些防水材料的配套材料。在铺贴防水油毡之前涂布于混凝土、砂浆、木材等基层上，能很快渗入基层孔隙中，待溶剂挥发后，便与基面牢固结合。 冷底子油可封闭基层毛细孔隙，使用基层形成防水能力；作用是处理基层界面，以便沥青油毡便于铺贴，使基层表面变为憎水性，为粘结同类防水材料创造了有利条件。 冷底子油应涂刷于干燥的基面上，不宜在有雨、雾、露的环境中施工，通常要求与冷底子油相接触的水泥砂浆的含水率<10％。 冷底子油的配比 ①冷底子油为石油沥青加溶剂溶解而成，可按下表配制。 ②第一种方法：将沥青加热熔化，使其脱水不再起泡为止。再将熔好的沥青倒入桶中冷却，待达到110～140℃时，将沥青成细流状慢慢注入一定量的溶剂中，并不停地搅拌，直至沥青完全加完、溶解均匀为止。 ③第二种方法：与上述方法一样将熔化沥青倒入桶或壶中，待冷却至110～140℃后，将溶剂按配合比要求分批注入沥青熔液中，边加边不停地搅拌，直至加完、溶解均匀为止。
屋面高聚物改性沥青防水涂料施工方案
屋面高聚物改性沥青防水涂料施工方 案 1 2020年4月19日
广州南沙国际物流园区4#仓库工程A标段 屋 面 防 水 组 织 施 工 方 案 广州爱迪斯建筑材料有限公司 /11/15 第一章编制依据及编制说明 第一章编制依据 1、现行国家建筑安装工程施工与验收规范（规程）、质量检验评定标准； 2、广东省标准《建筑防水工程技术规程》（DBJ 15-19- ）； 2 2020年4月19日
3、国家标准《屋面工程防水技术规范》（GB 50108- ）； 4、国家标准《屋面防水工程质量验收规范》（GB 50208- ）； 5、本工程特点，施工现场环境、自然条件等。 第二章编制说明 一、本设计施工建议书只适用于广州南沙国际物流园区4#仓库工程A标段屋面防水工程。 二、下文中“本工程”指本次防水工程所包含的施工内容。 第三章工程概况及特点 第一章工程概况 现其广州南沙国际物流园区4#仓库工程A标段屋面防水工程屋面防水部位拟做防水施工。根据我公司技术人员现场考察建议采用1.5厚的高聚物改性沥青防水涂料。根据我司多年防水工程设计和施工经验，特拟定本施工组织方案供业主及相关人员参阅。 第二章产品介绍和施工工艺 高聚物改性沥青防水涂料 一、产品简介: HC-16高聚物改性沥青防水涂料是以石油沥青为基料，以SBS橡胶为改性剂，以天然纳米材料为填料，并辅高分子聚合物经科学配方生产而成的水性防水涂料。具有优良的施工性能和使用性能，涂膜弹塑性、低温柔韧性及抗老化性优良；高聚物改性沥青防水涂料，不但具有优良的耐水性、抗渗性，且涂膜柔软、具有高档防水卷材的功效，又有施工方便，潮湿基层可固化成膜、粘结力强、可抵抗压力渗透、特别适用于复杂结构，可明显降低施工费用，用于 各种材料表面，为新一代环保防水涂料。 3 2020年4月19日
APP改性沥青防水卷材施工方案(2)
目录 一、工程概况 (2) 二、编制依据 (2) 三、产品介绍 (2) 四、产品性能指标 (3) 五、施工方案 (4) 六、作业层专业施工人员 (6) 七、安全施工措施 (7) 八、质量保证措施 (7) 九、文明施工措施 (7) 十、工程验收和善后服务 (8) APP改性沥青防水卷材施工方案 APP改性沥青防水卷材施工方案 一、工程概况 1 工程名称： 2 工程地址： 3 施工单位： 4 工程简介： 二、编制依据 1 项目施工图纸 2 项目施工组织设计 3 《地下工程防水技术规范》(GB50108-2001) 4 《地下防水工程质量验收规范》(GB50208-2002) 5 《屋面工程技术规范》（GB50207—2001） 6 建筑工程质量管理条例 三、产品介绍 1、产品构造特点 APP改性沥青防水卷材，属塑性沥青防水卷材，系采用纤维毡或纤维织物为胎体，浸涂APP改性沥青，上表面撒布矿物粒、片料或覆盖聚乙烯膜，下表面撒布细砂或覆盖聚乙烯膜所制成的可卷曲片状防水材料。 2、产品使用特点 该产品具有耐热、耐寒、耐腐蚀、抗老化，热塑性好，拉伸力大，延伸 1 APP改性沥青防水卷材施工方案 率高、抗撕裂性强等优点，集防水、粘结、密封于一身，适用于工业、民用建筑如屋面、地下室、墙体、卫生间、水池、水渠、地铁、洞库、公路、桥梁和机场跑道等防水防护工程，并适用于金属容器、管道防腐保护，是一种用途广泛、性
能优异的防水材料，即可单层应用，也可复层，即可热熔施工，亦可冷粘四、产品性能指标 APP改性沥青防水卷材性能指标 2 APP改性沥青防水卷材施工方案 五、施工方案 1、基层处理 （1）防水基层面（找平层）必须坚硬、平整、干燥、不应有起砂，清除尖利物。 （2）防水基层面如有缺陷，应在做防水层前修补好，必须涂刷基层处理剂。（3）防水基层面不应有冰、雪或积水。 2、施工做法 （1）屋面找平层要求用水泥沙浆压平抹光，其平整度可用2M直尺检查，找平层与直尺间的最大空隙不应超过5㎜。 （2）基层与突出物的结构如（女儿墙、采光孔、通气帽等）相连接的阴角，应抹成均匀一致和平整光滑的圆弧角，其半径在150㎜之间，并要求二次成型，厚度为25㎜，按纵横间距6m，设分格缝，缝宽2㎜，缝内填设防水油膏，并每36㎡安装镀锌通气帽，侍基层干燥后方可铺设卷材。基层一般含水率不宜大于9%。 （3）热溶施工，清理基层和涂刷处理剂，冷底子油的配比要正确，但冷底子油必须干燥8小时以上，才能进行，APP的施工以防发生火灾，用喷枪加热基层和卷材时，加热要均匀，喷枪距离卷材5cm左右，待卷材熔化后，缓慢地滚铺卷材，进行铺帖。趁卷材尚未冷却时，用铁抹子或其它工具把接缝处理好。再用喷枪均匀细致密封。APP防水卷材的搭接短边宽度不应小于7cm，长边搭接不应小
PB-1聚合物改性沥青防水涂料施工方案
广州艺佰涂科技有限公司 PB-1 聚合物改性沥 青防 水涂料施工方案 编制 复核 审核
2019年8月07日
艺佰涂PB-1 聚合物改性沥青防水涂料施工方案 目录 1编制依据 (2) 2材料选择 (2) 3施工组织体系 (2) 4施工 (3) 5工期安排 (5) 6安全保障措施 (6) 7工程验收及质量标准 (6)
艺佰涂PB-1 聚合物改性沥青防水涂料施工方案1编制依据 桥面防水层设置于水泥混凝土与沥青混凝土之间，所以桥面防水材料不但要满足优越的防水性能，还必须保证与水泥混凝土及沥青混凝土有良好的粘结力和抗剪能力，以保证在行车时不会发生脱落，拥苞现象；另外还必须具有良好的抗高温和低温性能，具有良好的延伸性能，以满足桥梁强烈荷载及温差作用。据上所述，选择桥面柔性防水层能达到要求。另外此方案还参照《该项桥梁设计图纸》、《路桥用水性沥青基防水涂料》JT/T535-2004 标准及以往类似工程施工经验编写而成。 2材料选择 PB-1 聚合物改性沥青防水涂料属桥梁占用防水材料，该材料耐高温可达180℃，耐低温可达-20 ℃，扩大了应用特殊气温环境的要求。另外，解决了摊铺机、运料车碾压起皮现象，超出了国家现有标准要求。经交通部公路工程检测中心测试各项指标均符合JT/T535-2004 标准要求。现已在国内高速公路、城市立交桥梁中大面积应用，施工面积大2000 余万平方米，均取得良好效果。 该涂料是水乳型涂料，分散效果好，产品粒子径小。以多种橡胶同沥青进行改性，互相贯穿交联，结膜强度高，并保持橡胶弹性和低温性，具有良好的吸附性，成膜快，抗渗能力强，抗剪力抗老化，能够经受桥面长期荷载的要求。防止渗水，因除雨雪车辆喷洒防冻盐水和氯化物造成结构破坏，钢筋生锈混凝土碎裂剥落，延长桥梁的使用年限。 3施工组织体系 精湛的施工技术、规范和严格的施工管理制度是保证该项桥面防水工程质量的根本。

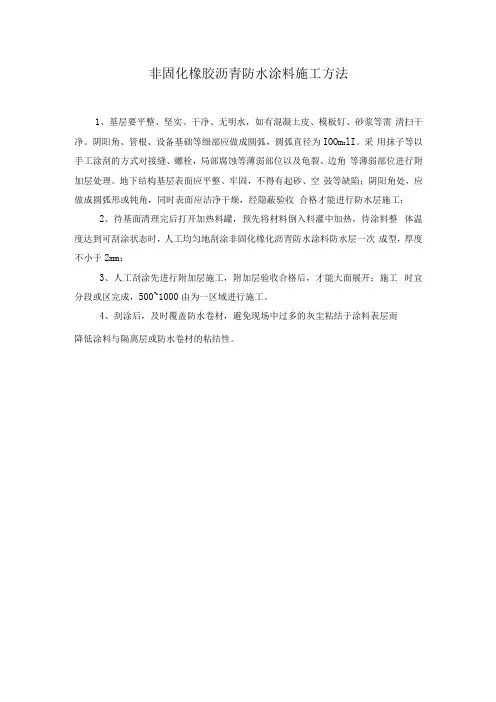

(完整版)非固化橡胶沥青防水涂料与改性沥青卷材防水施工方案
非固化橡胶沥青防水涂料与改性沥青卷材防水施工方案 非固化橡胶沥青防水涂料与改性沥青水施工方案 1. 施工准备 1.1 作业条件：材料、人员按要求进场，工地满足防水施工、及安全防护条件， 1.2 施工机具、机器设备 1.2.1 清理基层的施工工：平铲、钢丝刷、铁锨、扫帚、吹风机、吹尘器等。 1.2.2 裁剪工具：裁刀、剪刀、美工刀。 1.2.3 定位工具：卷尺、钢板尺、弹线盒、粉笔等。 1.2.4 涂料加热设备：燃油加热设备（喷涂机用于面积较大）、普通加热设备及手提搅拌器（用于小面积施工）。有条件基层可用基层抛丸机清理基层浮桨。 1.2.5 卷材铺贴工具：热熔加热器、抹子等。 1.2.6 压实工具：压辊等。 1.2.7 运输设备：汽车、手推车等。 1.2.8 消防器材：干粉灭火器等。 1.2.9 其它工具：维修用品。 （以上工具应根据工程现场的实际需要进行选用） 1.3 材料准备 1.3.1 非固化橡胶沥青防水涂料 1.3.2 4mm 聚合物改性沥青耐根穿刺防水材料 1.3.3 3mm 厚SBS 改性沥青防水卷材 2、上人屋面、车库顶板、种植屋面工工艺流程及施工方法防水涂料可采用机械喷涂或人工刮涂，卷材采用热熔法作业施工方法。 2.1 施工流程清理基面→卷材定位、弹线→试铺卷材→卷起卷材→细部结构加强层施工、非固化涂料施 工→铺贴卷材→卷材搭接热熔施工→细部结构收头处理→检查验收→蓄水试验 2.2 基层要求 2.2.1 防水基层应平整、坚硬、不空鼓、不起灰砂、无蜂窝现象等缺陷，如存在缺陷应用砂浆修补完成后 方可施工。阴阳角处按规范要做成圆弧。 2.2.2 施工时基面不得有明水，如有积水部位，则需进行排水后才可施工； 2.2.3 各种出屋面管道、孔口、设备基础、排气通道、烟道等等施工安装完毕，固定牢固。 2.3 施工方法 2.3.1 清理基层：基层表面杂物、垃圾清理、强力吹尘器顺风吹净基层浮灰、（基层浮浆严重的用抛丸机
喷涂速凝橡胶沥青防水涂料施工方案
喷涂速凝橡胶沥青防水涂料施工工法 1. 前言 随着建筑行业的蓬勃发展，业主对工程质量的要求越来越高。在传统的施工程序中，由于普通防水材料性质差造成的地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大的困扰。现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料虽然成本低廉，但抗老化性能差，弹性差，已经逐渐难以满足业主的要求。喷涂速凝橡胶沥青防水材料主要成分是由2 种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统。这种材料不仅可以极大的节省施工时间，更能使防水层更加稳定，大大的提高了防水工程的施工质量。 2. 工法特点 2.1 采用喷涂技术，效率高，实现无缝连接，不窜水。对异形结构或形状复杂的物体有独到之处，施工非常简洁方便。 2.2 对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料以及各种砌体材料等基层材料上。 2.3 喷涂表面处理简便，无特殊要求可以不做找平层，在潮湿度低于80%的情况下可以直接施工。 2.4 施工过程中，可以连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，可以适用于密闭的空间中。 2.5 涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。 2.6 使用寿命长达50 年以上，在不低于5℃环境下均可使用，比较优越出色的抗剥离，抗穿刺能力。 2.7 喷涂后，3-5 秒内即可成型，可以踩踏，且有超越15 倍延展性和95% 复原性及有效的隔音性能。 2.8 多种施工方式（喷涂、涂刷等），灵活简便，可以满足排水口、女儿墙、阴阳角、开裂部位等各种环境的作用要求。
2.9 超高伸长率，这样可以解决因为应力变形而出现的渗漏。因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。 2.10 抗穿刺性强。 2.11 耐化学性优异、耐温性好。 2.12 预喷反粘性能力强 3. 适用范围本工法适用于屋面、地下防水、室内防水、防腐工程等。防水、防腐护层施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5 级以上不宜进行防水施工。 4. 工艺原理 4.1 喷涂速凝橡胶沥青防水涂料，它是以超细悬浮阴离子微乳型改性乳化沥青和合成高分子聚合物与特种固化物反应生成的高弹性防水、防腐材料。采用纳米级乳化沥青为基料，以多种合成高分子聚合物材料为改性剂，以水为介质，经催化、交联、乳化等科学工艺生产而成。其主要的防水机理是：改性沥青中的多种高分子聚合物材料在超细沥青分子表面形成包裹膜，并由这些被高分子聚合物包裹后的分子形成连续网络，而且相贯穿交联，使改性沥青呈现高聚物性能，涂层干燥成膜后保持了橡胶类材料的高弹性、低温柔性、耐老化性，并具有抗穿刺力强、不窜水、耐高温、抗冻、抗化学腐蚀、抗裂、冷施工、自熄阻燃、无毒无异味、无环境污染等优点；同时，这些高分子聚合物形成的胶膜，分子与分子之间的间隙宽度小，阻止自然界中的水分子的透过，从而达到防水防渗漏的效果。 4.2 喷涂速凝橡胶沥青防水涂料通过专用喷涂设备，使双组分材料在喷枪口外扇形交叉，充分混合后，瞬间达到基面时破乳、固化，形成致密、连续、完整的类似橡胶的涂膜，真正的实现“皮肤式”防水，其柔韧性、自愈复原性均异常突出，将彻底解决因裂缝、穿刺或者接口等造成的渗漏和窜水问题。 4.3 对于喷涂速凝橡胶沥青防水材料来说，它已经不仅是沥青的特性，而是兼具有橡胶的特性，可以弥补沥青的缺陷，因此这种材料有非常好的延展性和弹 性，并且耐高温性耐低温性能也都更加优异 5. 施工工艺流程及操作要点
SBS改性沥青防水涂料
SBS改性沥青防水涂料 1、适用范围 本技术要求适用于XXX深圳区域所有采用SBS改性沥青防水材料的招投标及现场安装指导。 2、依据 2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要包 括但不限于： 《工程建设标准强制性条文》2002年版 《建筑工程施工质量验收统一标准》（GB50300-2001） 《屋面工程质量验收规范》GB50207-2002 《地下工程防水技术规范》（GB50108-2001） 《地下防水工程质量验收规范》（GB50208-2002） 《建筑防水工程技术规程》DBJ15-19-97（广东省标准） 《地下建筑防水构造》（02J301）（国家标准图集） 《深圳建筑防水构造图集A》（SJ-A） 《深圳建筑防水构造图集B》（SJ-B） XXX技术标准——多层、高层住宅屋面防水统一做法 2.2若承包商或供应商对以下要求有任何疑义，应立即向XXX地产提出，由XXX地 产做最终决定，否则视为接受。 3、材料及配件要求 3.1SBS改性沥青防水材料 3.1.1SBS改性沥青涂料采用XXX公司的LB－20（填充，余同）。一般适用于外露的 屋面、露台等的防水。 3.1.2SBS改性沥青涂料应由三嵌段的热塑性弹性体SBS( 苯乙烯- 丁二烯- 苯乙烯) 与活性助剂复合改性沥青制造而成。 3.1.3采用优等品的材料，主要性能指标如下：
3.1.4SBS橡胶防水涂料的涂层应有自修复功能，涂层刺穿一段时间后涂膜会自我修复。 3.2配件 无 4、设计、制作、安装及施工要求 4.1设计要求 ■SBS改性沥青涂料的一道设防厚度为不应小于2mm。用量为3 . 2 ～3 . 5kg /M2。■节点做法详见多层、高层住宅屋面防水统一做法。 4.2进场及进场验收 ■材料应至少在正式安装前三天进场并统一堆放于预定位置。 ■进场验收：进场时包装保护应完好无损，监理检查内容包含防水材料品牌、系列、产品标志、生产厂名、厂址、生产日期、批号、保质期、净含量、商标、数量、外观、包装等是否符合要求，发现不合格应立即退场整改。项目部抽检。用密闭容器存放。 4.3施工 4.7.1SBS改性沥青涂料采用冷法液态施工。 4.7.2施工条件：基面要求压光平整、干净、坚实、干燥。大气温度1 ～40 ℃；基面温 度0 ～60 ℃；空气湿度< 85 % ；雨雪、沙尘暴天气及灰尘大的环境禁止施工；基面潮湿度< 8 % 。
沥青防水施工方法
我们在施工当中最需要注意的就是防水工程，那么防水工程在施工的时候要选择什么样的材料呢，沥青防水施工方法，下面就给朋友们详细的介绍一下。针对于不同地方所需要用到的材料不一样，防水的材料哪种好也是其中之一，那么下面小编就给朋友们详细的分析一些防水效果较好的材料。 沥青防水施工方法 施工方法：施工前应清理基层缺陷，基层含水率不大于9％，涂刷专用底子油并充分干燥后再施工。具体工程施工以及细部构造应按照工程的防水设计、验收标准和施工规范进行。 防水材料哪种好 1．聚氨脂类防水涂料 防水材料哪种好呢？其实聚氨脂类防水涂料就很不错，它是由聚醚和异氨酸脂等通过加成聚合反应，再添加一些助剂混合加工完成的单组分聚氨酯防水涂料。其防水效果很好，被广泛用于各种场所。 2．单组份聚氨酯防水涂料
防水材料哪种好呢？单组份聚氨酯防水涂料也很好，它是一种反应型柔性防水涂料。它的防水性能很好，而且粘结力较强，在常温湿情况下会固化。 3．非焦油聚氨酯防水涂料 非焦油聚氨酯防水涂料是双组份材料，它可以有效阻止胺系扩链剂的毒性散发，而且固化后会生成弹性无接缝的橡胶防水层。 4．丙烯酸酯防水涂料 丙烯酸酯防水涂料的制作是采用纯丙烯酸脂乳液或纯丙烯酸脂共聚物，再加入一定量的助剂和填料进行配置的，它是一种合成树脂类单组份防水涂料。 5．JS复合防水材料 JS复合防水材料是采用国外先进技术研发成的，它的弹性很好，而且其耐久性也很好。它是有机液料和无机粉料复合成的，是一种新型的防水材料。 6．水泥基渗透结晶防水材料 水泥基渗透结晶防水材料是采用石英砂、硅酸盐水泥和特种活性化学性质等组合而成的。它的防渗透性能非常好，防水防漏效果显著。
SBS改性沥青防水卷材施工方案(完美版)解析
一、编制依据 1．编制依据 1．1施工资料 设计图纸 1．2主要规范、规程 1．3计划工期 防水工程拟定月日开始，工期为天。 2、工程概况 鑫泰苑小区工程在泾河左岸，该工程为三栋高层，及三层商铺裙房。其中1#~3#、商铺设备地下室底板、外墙防水等级为Ⅱ级，地下室种植顶板防水等级为Ⅰ级防水。 地下室防水工程做法如下图：
二、施工部署 2.1组织机构 根据施工特点及工期要求，项目部由生产经理总负责工程现场的组织、人员调配及安全文明施工，生产部、技术质量部，安全部等部门相互协调。通过招标程序组织有丰富施工经验的防水作业队伍，了解现场情况，需有相应的组织能力，确保防水工程按期保质且安全的情况下完成施工任务。 2.2施工准备 2.2.1施工人员 施工人员均须经过专业培训，持证上岗。 2.2.2施工机具 施工进场前由专人负责将施工中用到的机具准备齐全。（如：滚刷、油刷、刮板、墨斗、钢尺、壁纸刀、扫把、小线绳、喷灯、空桶、振动棒、铁锹等） 2.2.3材料准备 4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材、4mm厚SBS改性沥青耐根穿刺聚酯胎Ⅱ型防水卷材、200g沥青油毡、配套底油、聚氨酯密封膏等，所用材料均须为国家和行业认证合格的产品，产品应有检测报告和使用说明书，施工前防水材料经复试检验合格。
2.2.4作业条件 a 铺贴卷材严禁在雨天、雪天施工，五级风及其以上时不得施工。 b 铺贴卷材的基层要具备一定的强度，基层表面要平整、牢固、清洁干燥。 c热融法施工气温不宜低于-10℃。 d 阴阳角处需做出50mm小圆弧 三、施工操作工艺 3.1 地下室底板防水施工 3.1.1工艺流程 基层清理、验收→涂刷基层处理剂→铺贴4mm厚SBS改性沥青聚酯胎Ⅱ型防水卷材→卷材收边和搭接边的封边处理→花铺200g沥青油毡一道，搭接宽度不小于100mm→卷材收边和搭接边的处理→50mm细石混凝土保护层。 3.1.2 施工工艺 3.1.2.1基层清理、验收 铺贴卷材的基层要具备一定的强度，基层要求表面平整、牢固、清洁干燥，含水率不得超过9%，无起砂起皮、空鼓，阴阳角处做有50mm小圆弧等且满足设计及规范中的有关规定，基层报验经监理隐蔽验收合格后方可进行防水卷材施工。 3.1.2.2 涂刷基层处理剂 找平层经过清理干净后并经过验收后即可刷基层处理剂，处理剂涂刷应均
地下车库防水施工方案(聚氨酯防水涂料、SBS改性沥青防水卷材)
目录 一编制依据 (2) 二工程概况 (2) 三防水材料 (2) 四施工部署 (3) 六施工工艺 (3) 1、地下车库外墙： (3) 3、地下车库顶板 (3) 七施工方法 (3) 1、地下车库、地下室侧墙： (3) 2、地下车库、地下室顶板： (4) 八混凝土工程 (6) 1 混凝土浇筑、振捣 (6) 2 混凝土工程施工措施 (7) 3 混凝土工程的质量要求 (7) 九施工注意事项 (8) 十施工补救措施 (8) 十一成品保护措施 (8) 十二质量保证措施 (9) 十三安全文明施工保证措施 (9)
一编制依据 1.《地下室工程防水技术规范》(GB50108-2008) 2.《地下防水工程质量验收规范》(GB50208-2011) 3.《种植屋面工程技术规程》JGJ155-2007 4.《地下建筑防水构造》(10J301) 5. 工程图纸。 二工程概况 NO.2013G10地块项目（二标段）工程地下部分分为主楼地下室、地下车库和人防地下室三部分，防水面积约为20000m2。本工程地下车库、地下室一般部位防水等级为二级，种植顶板和变配电间等重要设备用房防水等级为一级，采用钢筋混凝土结构自防水加柔性卷材或防水涂料防水。本工程混凝土结构抗渗要求：地下车库的底板、承台、基础梁，混凝土抗渗等级均为p6,，地下车库侧墙及顶板混凝土抗渗等级均为P6，故本工程对混凝土自防水的要求较高。 本工程地下车库、地下室防水设计要求： 底板：P6抗渗钢筋混凝土底板，； 侧墙：P6自防水钢筋混凝土侧墙，1.5厚聚氨酯防水涂膜两遍（变配电室侧墙2.0厚），采用30厚挤塑板保护层。 顶板：P6自防水顶板，20厚砂浆找平层，2.0厚聚氨酯防水涂膜+4mm厚SBS防水卷材，采用70厚C20细石混凝土保护层。 三防水材料 1、地下车库、地下室侧墙、顶板防水材料： 聚氨酯防水涂料是一种高分子双组份反应型防水涂料，A组份由聚醚和异氰酸酯组成，B组份由含有胺类或羟基类固化剂、增韧剂、增粘剂、催化剂、防霉剂、填充剂按一定比例混合而成。它具有较大的弹性和延伸能力及较好的抗裂性、耐候性、耐酸性、耐碱性和抗老化性，而且是冷作业施工、操作简便，能形成无缝的防水层，对任何形状复杂管道纵横的部位都容易施工，对一定程度的基层缝具有较强的适应性。同时在A组份含有特殊性的聚醚X能增进潮湿基面的粘结强度。该产品符合GB/T19250-2013《聚氨酯防水涂料》产品国家新标准。
喷涂速凝橡胶沥青防水涂料施工方案
喷涂速凝橡胶沥青防水涂料施工工法 1.前言 随着建筑行业的蓬勃发展，业主对工程质量的要求越来越高。在传统的施工程序中，由于普通防水材料性质差造成的地下室漏水问题屡见不鲜，这种情况给业主和施工方均造成了极大的困扰。现在，大多数工程均使用防水卷材作为外墙防水材料，这种材料虽然成本低廉，但抗老化性能差，弹性差，已经逐渐难以满足业主的要求。喷涂速凝橡胶沥青防水材料主要成分是由2种以上高性能改性乳化橡胶沥青和化学促凝催化剂组成，具有迅速初凝固结特征的双组分系统。这种材料不仅可以极大的节省施工时间，更能使防水层更加稳定，大大的提高了防水工程的施工质量。 2.工法特点 2.1 采用喷涂技术，效率高，实现无缝连接，不窜水。对异形结构或形状复杂的物体有独到之处，施工非常简洁方便。 2.2 对基层适应能力强，可用于钢筋混凝土、压型钢板、塑料以及各种砌体材料等基层材料上。 2.3 喷涂表面处理简便，无特殊要求可以不做找平层，在潮湿度低于80%的情况下可以直接施工。 2.4 施工过程中，可以连续作业，不含挥发性有机化合物，无毒无味，无废气排放，不污染环境，可以适用于密闭的空间中。 2.5涂层耐候、耐酸碱性、耐老化性能优越、无需面层保护层，可有效降低工程成本。 2.6使用寿命长达50年以上，在不低于5℃环境下均可使用，比较优越出色的抗剥离，抗穿刺能力。 2.7 喷涂后，3-5秒内即可成型，可以踩踏，且有超越15倍延展性和95%复原性及有效的隔音性能。 2.8多种施工方式(喷涂、涂刷等)，灵活简便，可以满足排水口、女儿墙、阴阳角、开裂部位等各种环境的作用要求。
2.9超高伸长率，这样可以解决因为应力变形而出现的渗漏。因为它是喷涂速凝施工，所以可以很快形成一层膜，导致它不串水。 2.10抗穿刺性强。 2.11耐化学性优异、耐温性好。 2.12预喷反粘性能力强 3.适用范围 本工法适用于屋面、地下防水、室内防水、防腐工程等。防水、防腐护层施工环境温度应大于5℃，在不通风的潮湿环境下施工应预先埋设排风设备，雨天、雪天、5级以上不宜进行防水施工。 4.工艺原理 4.1喷涂速凝橡胶沥青防水涂料，它是以超细悬浮阴离子微乳型改性乳化沥青和合成高分子聚合物与特种固化物反应生成的高弹性防水、防腐材料。采用纳米级乳化沥青为基料，以多种合成高分子聚合物材料为改性剂，以水为介质，经催化、交联、乳化等科学工艺生产而成。其主要的防水机理是：改性沥青中的多种高分子聚合物材料在超细沥青分子表面形成包裹膜，并由这些被高分子聚合物包裹后的分子形成连续网络，而且相贯穿交联，使改性沥青呈现高聚物性能，涂层干燥成膜后保持了橡胶类材料的高弹性、低温柔性、耐老化性，并具有抗穿刺力强、不窜水、耐高温、抗冻、抗化学腐蚀、抗裂、冷施工、自熄阻燃、无毒无异味、无环境污染等优点；同时，这些高分子聚合物形成的胶膜，分子与分子之间的间隙宽度小，阻止自然界中的水分子的透过，从而达到防水防渗漏的效果。 4.2喷涂速凝橡胶沥青防水涂料通过专用喷涂设备，使双组分材料在喷枪口外扇形交叉，充分混合后，瞬间达到基面时破乳、固化，形成致密、连续、完整的类似橡胶的涂膜，真正的实现“皮肤式”防水，其柔韧性、自愈复原性均异常突出，将彻底解决因裂缝、穿刺或者接口等造成的渗漏和窜水问题。 4.3对于喷涂速凝橡胶沥青防水材料来说，它已经不仅是沥青的特性，而是兼具有橡胶的特性，可以弥补沥青的缺陷，因此这种材料有非常好的延展性和弹
新型SBS改性沥青防水卷材施工工艺
SBS改性沥青防水卷材施工方案一、工程概况 工程名称:屋面防水工程 二、主要技术性能指标:执行GB18242—2008标准。 可溶物含量,g/㎡: ≥2900。 不透水性:压力0.3Mpa,30min不透水。 耐热性:≤2mm,90℃,无流淌,滴落。 拉力:纵向≥500N,横向≥500N。 断裂延伸率:纵向≥30%横向30%。 低温柔度,-20℃弯180°无裂纹。 渗油性,张数:≤2。 卷材下表面沥青盖层厚度,mm: ≥1.0。 三、人员准备 施工人员持证上岗,保证所有施工人员都能按有关操作规程,规范及有关工艺要求施工。 对于复杂的施工分项以及重要施工部位,要事先编制具体施工方案。事先准备本工程的各项检查资料,确保资料真实,及时归档。
该项目工程人员安排如下: 1、管理人员人技术人员人 编制方案、 制定措施、 整理资料、 技术交底 2、采购人员1人 材料供应及时通知检验 3、主要施工人员人 清除层面杂质灰尘,涂刷底层涂料、铺贴卷材、表层处理 四、材料选择 1、主要材料选择根据设计,本工程屋面防水层采用牌SBS改性沥青防水卷材4mm厚单层热熔施工做法。 是近年来深受社会推崇的一种新型防水卷材,具有高温不流淌,低温柔度好,延伸率大,不脆裂,耐疲劳,抗老化,韧性强,抗撕裂强度和耐穿刺性能好,使用寿命长,防水性能优异。采用热熔施工法,热熔搭接,熔合为一体,形成防水层,达到防水效果。 五、设备机械配备 主要施工机具(工具)设备
(1)小平铲、扫帚把清理基层。 (2)滚动刷把涂布胶粘剂(冷底油)。 (3)铁桶个分装胶粘剂(冷底油)。 (4)汽油喷灯或液化气喷枪把热熔卷材用。 (5)壁纸刀把裁剪卷材用。 (6)卷尺1个度量尺寸用。 配套材料 基层处理剂:采用改性沥青涂料。 六、施工工艺 1、施工流程 基层处理→涂布底油→细部处理→卷材试铺→铺贴卷材→质量检验→成品保护。 基层处理 (1)、找平层应以水泥砂浆抹平压光,基层与突出屋面的结构(如女儿墙、天窗、变形缝、烟囱、管道等)相连的阴阳角;基层与檐口、天沟、排水口、沟脊的边缘相连的转角处应抹成光滑的圆弧形。 (2)、基层表面应坚实且具有一定的强度,清洁干净,表面无浮土、砂粒等污物,残留的砂浆块或突起物应以铲刀削平。
SBS改性沥青防水涂料施工方案
SBS改性沥青防水涂料施工方案 二、材料要求 SBS改性沥青防水涂料，是以沥青、橡胶、合成树脂等为主要原材料制成的一种水乳型、弹性沥青防水材料。具有耐酸碱、耐老化、耐湿热、耐低温等优点。其外观色泽为黑色。应有出厂合格证(鉴定书、认证书、复试单)。 SBS改性沥青防水涂料应密封存放在干燥、阴凉处，存放期一般不得超过三个月，存放期间不得日晒和负温度环境中保存，以防变质和固化。 三、作业条件 (1)涂膜防水层的基层表面应平整，不得有开裂，起砂等缺陷，管 根及阴阳角处，应抹成圆弧。 (2)基层表面的含水率，应不大于9%，泛水应符合设计要求，施工 环境温度应不低于5℃。 (3)找平层连接的地漏、管根、出水口、卫生洁具根部等边沿处，
收头要圆滑，部件安装必须牢固，用密封膏封严，经检查并办完隐蔽工程验收。 (4)在通风条件较差，光线不足，操作困难的场所施工，应采取通风、照明等措施。 四操作工艺 工艺流程： 基层清理→细部检查、处理→涂结合层→细部做附加层→涂刷第一遍防水层→涂刷第二遍防水层同时铺贴纤维布→涂刷第三遍防水层 (1)基层表面必须平整、牢固、不得有起砂、空鼓、开裂等缺陷，当面层麻面较多平整度差的部位，不能光刷涂料成活，要在第二遍涂层之前铺贴纤维布一层，可做成一布二油，以减少涂层的破损。 (2)防水涂料施工，应按照先上后下，先高后低的顺序进行，涂层质量要厚薄均匀，并防止漏涂和花点。 (3)纤维布上下搭接长度应不小于5cm，二层铺时贴接头应相互错开，涂好的成活应没有死折，汽泡、翘边和白茬等缺陷。 (4)结合层的中、细砂要均匀干净，粘结牢固。 (5)开罐未用完的涂料应加盖密封，放置阴凉干燥处保存。 (6)SBS涂层按设计要求涂完并达到实干标准，应进行蓄水试验，
SBS改性沥青防水涂料
S B S改性沥青防水涂料Last revision on 21 December 2020
SBS改性沥青防水涂料 1、适用范围 本技术要求适用于万科深圳区域所有采用SBS改性沥青防水材料的招投标及现场安装指导。 2、依据 2.1除另有注明外，本工程须符合设计、图纸和相关国家、地方及行业标准，主要 包括但不限于： ?《工程建设标准强制性条文》2002年版 ?《建筑工程施工质量验收统一标准》（GB50300-2001） ?《屋面工程质量验收规范》GB50207-2002 ?《地下工程防水技术规范》（GB50108-2001）
?《地下防水工程质量验收规范》（GB50208-2002） ?《建筑防水工程技术规程》DBJ15-19-97（广东省标准） ?《地下建筑防水构造》（02J301）（国家标准图集） ?《深圳建筑防水构造图集A》（SJ-A） ?《深圳建筑防水构造图集B》（SJ-B） ?万科技术标准——多层、高层住宅屋面防水统一做法 2.2若承包商或供应商对以下要求有任何疑义，应立即向万科地产提出，由万科地产 做最终决定，否则视为接受。 3、材料及配件要求 3.1SBS改性沥青防水材料 3.1.1SBS改性沥青涂料采用鲁班公司的LB－20（填充，余同）。一般适用于外露 的屋面、露台等的防水。 3.1.2SBS改性沥青涂料应由三嵌段的热塑性弹性体 SBS( 苯乙烯 - 丁二烯 - 苯乙烯 ) 与活性助剂复合改性沥青制造而成。 3.1.3采用优等品的材料，主要性能指标如下： 3.1.4SBS橡胶防水涂料的涂层应有自修复功能，涂层刺穿一段时间后涂膜会自我修 复。
喷涂高弹橡胶沥青防水涂料施工方案
某工程安置区 定向安置房工程 喷涂高弹橡胶沥青防水涂料施工方案 编制： 审核： 批准： 二○一三年八月二十六日
一、编制说明 1.1为贯彻落实设计、建设单位、监理方等对安全、质量、进度以及文明施工等方面的要求，进一步将本项目地下室防水工作落到实处，特编制本方案。本方案是指导本项目防水工作的基础和技术指导性文件，相关人员应认真学习、执行本方案，为抓好本项目防水工作打下良好的基础。 1.2本方案由我公司经验丰富的防水技术人员编制，由技术负责人审核，并报甲方批准后方可执行。 二、编制依据 本施工方案的施工工艺、施工工法、防水施工质量验收等，依据以下规范、标准编制：序号名称编号 1 工程施工图纸建筑、结构 2 工程施工组织设计 3 《建筑工程施工质量验收统一标准》GB50300-2001 4 《地下工程防水技术规范》GB50108-2008 5 《地下防水工程质量验收规范》GB50208-2002 6 《喷涂高弹橡胶沥青防水涂料》Q/NLNT01-2011 7 《屋面工程技术规范》GB50345-2004 8 《屋面工程质量验收规范》GB50207-2002 9 《聚合物水泥防水涂料》建材行业标准JC/T894—2000 10 《建筑施工手册》（第四版） 三、工程概述 3.1施工范围： 地下车库顶板及楼座底部，及屋面等防水工程。 3.2施工做法及设防等级： 本工程防水采用一道1.5mm厚喷涂高弹橡胶沥青防水涂料设防，防水等级一级。 3.3防水原则 本工程防水设计原则遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理的原则。
地下工程防水的设计和施工应符合环境保护的要求，并应采取相应措施。 四、施工部署 地下室顶板防水施工中我方组织两组施工人员，从南向北推进，人员进行两班倒作业，保证保质保量的完成施工任务。其余防水施工根据总包进度总体要求采取适当分片分区组织施工。 4.1质量目标 质量目标：合格 4.2工期安排 工程项目时间安排 地下室顶板防水7天内完成 楼座±0以下部分3天内完成 屋面防水屋面结构板完成后开始施工，12天内完成 注：以上施工工期均为具备施工条件后的绝对工期 4.3验收程序 施工中，每道工序完成后都须按以下验收程序进行验收：专业施工队自检→工程负责人自检→质检员验收→监理验收，经监理工程师验收合格后方可进行下一道工序的施工。 4.4施工准备 4.4.1技术准备 4.4.1.1熟悉图纸，编制切实可行的施工方案，并且进行方案交底、技术交底，以便指导施工。 4.4.1.2施工前，工程负责人依据施工图纸及施工方案，对施工人员进行书面技术交底和安全交底，并进行口头的解释和说明。 4.4.1.3提前编制试验计划，做好防水原材料见证取样工作和材料复试工作。 4.4.2施工人员准备 4.4.2.1管理人员：设一名施工经验丰富、管理协调能力强的工程负责人。 4.4.2.2具体操作人员：要求分包单位施工人员必须具备防水施工上岗证，且要求分包单位派出有丰富施工经验、责任心强并有相应资质的防水专业负责人和技术负责人现场指挥和指导施工。
改性沥青防水卷材施工方案
一、编制依据： 1、广东省《建筑防水工程技术规程》DBJ15-19-97。 2、中华人民共和国国家标准《屋面工程质量验收规范》GB50207-2002。 二、施工准备： 1、进场材料有合格证、并出示给土建施工队。 2、各种屋面防水配套材料、工具准备齐全。 3、各种材料及配套材料进场数量能满足屋面工程的使用。 4、熟悉和会审图纸，掌握和了解设计意图，收集该品种卷材的有关资料。 5、向操作人员进行技术交底和培训。 6、确定质量目标和检验标准，做好施工记录。 7、提出施工内容要求。 8、掌握天气预报资料。 9、施工人员组织： 项目经理、质安员、技术负责、施工队长各1人、施工队伍分2组，每组8人。 10、消防准备： ①施工前申请点火证，施工现场进行热熔防水施工时，不得有焊接及其它明火作业。 ②施工现场应备有粉末灭火器或砂袋。 三、施工工艺流程：（详见下页） 四、基层要求： 基层是防水层赖以存在的基础，基层的好坏直接关系到防水质量。 1、平整度：基层的平整度是保证卷材防水层质量的关键，如果基层表面凹凸不平或局部隆起，在作卷材防水层时，就容易出现卷材高低不平，在外力作用下易使卷材折皱、破裂，影响其防水工程的质量，找平层的平整度测定可用2m直尺检查，基面与直尺间的最大空隙不应超过5mm，且每米长度不得多于一处，空隙处只允许平缓变化。 1
施工工艺流程 2、坡度：如果屋面基层坡度过小未达到标准，甚至出现倒坡，则会使 屋面排水不畅或长期浸泡在水中，降低防水层的使用寿命。 3、表面质量：如果基层表面酥松，强度过低，裂缝过大，就容易使防水层与基层粘结不牢，在使用过程中往往会造成防水层与基层剥离，而成为渗 漏的主要原因之一。基层必须压实平整，不得有酥松起砂，起皮现象。 2
屋面高聚物改性沥青防水涂料施工方案.
广州南沙国际物流园区4#仓库工程A标段 屋 面 防 水 组 织 施 工 方 案 广州爱迪斯建筑材料有限公司 2014/11/15
第一章编制依据及编制说明 第一章编制依据 1、现行国家建筑安装工程施工与验收规范（规程）、质量检验评定标准； 2、广东省标准《建筑防水工程技术规程》（DBJ 15-19-2006）； 3、国家标准《屋面工程防水技术规范》（GB 50108-2001）； 4、国家标准《屋面防水工程质量验收规范》（GB 50208-2002）； 5、本工程特点，施工现场环境、自然条件等。 第二章编制说明 一、本设计施工建议书只适用于广州南沙国际物流园区4#仓库工程A标段屋面防水工程。 二、下文中“本工程”指本次防水工程所包含的施工内容。 第三章工程概况及特点 第一章工程概况 现其广州南沙国际物流园区4#仓库工程A标段屋面防水工程屋面防水部位拟做防水施工。根据我公司技术人员现场考察建议采用1.5厚的高聚物改性沥青防水涂料。根据我司多年防水工程设计和施工经验，特拟定本施工组织方案供业主及相关人员参阅。 第二章产品介绍和施工工艺 高聚物改性沥青防水涂料 一、产品简介: HC-16高聚物改性沥青防水涂料是以石油沥青为基料，以SBS橡胶为改性剂，以天然纳米材料为填料，并辅高分子聚合物经科学配方生产而成的水性防水涂料。具有优良的施工性能和使用性能，涂膜弹塑性、低温柔韧性及抗老化性优良；高聚物改性沥青防水涂料，不但具有优良的耐水性、抗渗性，且涂膜柔软、具有高档防水卷材的功效，又有施工方便，潮湿基层可固化成膜、粘结力强、可抵抗压力渗透、特别适用于复杂结构，可明显降低施工费用，用于各种材料表面，为新一代环保防水涂料。 二、产品特点: 1、冷施工，无毒、无味、无污染；、能厚涂，省工节时； 2、施工安全方便，能在潮湿基层施工，对混凝土、木材、石棉板都有优异的粘结性； 3、低温延伸性特优，能良好地适应基层变形，确保工程防水质量； 4、耐高温、耐腐蚀、耐老化。 三、技术指标：产品质量满足JC/T408-2005标准要求： 四、适用范围： 1、各种预制、现浇混凝土结构的厂房、仓库、桥梁、民用建筑等屋面及接缝防水； 2、底层住户的地面永久性防湿及厨卫间、阳台的长期防水、地下室墙面、基底及水池的防水防渗； 4、维修老沥青油毡屋面、石棉瓦屋面及各种结构的天沟、泛水等漏水； 5、管道构件的防腐，也可涂刷在自防水刚性构件表面，起抗渗及防止构件粉化腐蚀作用。 五、基层要求： 基层质量直接关系到防水层的使用寿命，因此，基层必须符合以下要求： 1、水泥砂浆或混凝土标号必须符合设计要求； 2、基层要坚实、平整、无凹凸麻面、无起砂等； 3、与突出屋面结构的连接处及基层的转角处均应做成圆弧形，其半径不宜小于50mm； 4、分格缝与板端缝对齐，缝宽20mm； 5、若有保温层，每10~40m2开设一个排气孔。 六、施工顺序及方法： 施工顺序应先作节点，附加层，然后再进行大面积涂刷； 七、注意事项：
