加工生产胶合板的工艺流程

加工生产胶合板的工艺流程标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-

加工生产胶合板的工艺流程

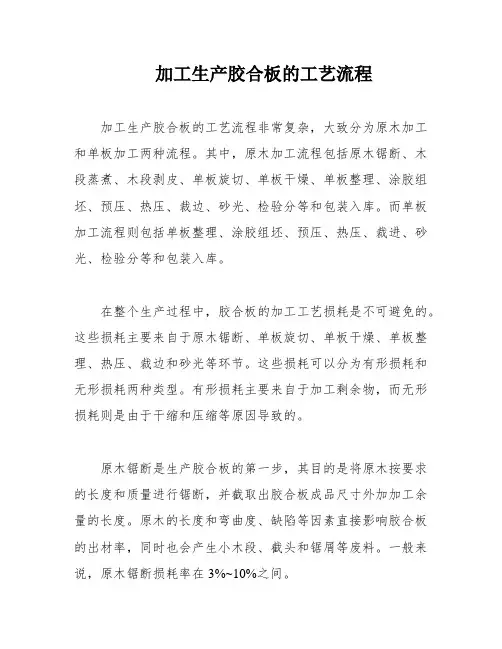

原木加工生产胶合板的工艺流程：原木→原木锯断→木段蒸煮→木段剥皮→单板旋切→单板干燥→单板整理→涂胶组坯→预压→热压→裁边→砂光→检验分等→包装入库。

单板加工生产胶合板的工艺流程：单板整理→涂胶组坯→预压→热压→裁进→砂光→检验分等→包装入库。

加工工艺损耗：在胶合板整个生产过程中，原木锯断、单板旋切、单板干燥、单板整理、热压、裁边、砂光对木材损耗有影响，它分为有形损耗（有加工剩余物的）和无形损耗（干缩和压缩）。木材损耗与原木材种、原木规格、设备状况、工艺技术以及成品板规格等因素有关。

原木锯断：进口原木长度一般超过6米，要按工艺要求的长度和质量进行锯断，截取的木段应为胶合板成品尺寸外加加工余量的长度。例如幅面1220mmX2440mm的成品胶合板，木段长度通常为2600mm或1300mm。原木的长度和原木的弯曲度、缺陷等直接影响胶合板的出材率，产生的废料有小木段、截头和锯屑等，原木锯断损耗率一般在3～10％。

单板旋切：胶合板生产中应用最广的是旋切方法生产的单板，面背板的厚度一般为左右，芯板、长中板的厚度一般为1．8mm左右。该工序损耗最大，一是由于木段不圆度，相当一部分的碎单板不能使用；二是旋切机卡头对木段两端的夹牢而产生端部损耗；三是木芯损耗。单板旋切产生的废料为碎单板和木芯，由此可见单板旋切损耗量与木段的材质、直径及设备性能有关，这部分损耗率在15％～25％。

单板干燥：旋切后的单板含水率很高，必须将单板干燥到符合胶合工艺的要求。干燥后木材尺寸变小，称为干缩。因含水率降低，单板的长度、宽度和厚度都会干缩。干缩损耗与单板的树种、单板的含水率及单板厚度等因素有关。干缩损耗率一般为4％～10％。

单板整理：单板整理包括剪切、拼板及修补。将干燥后的带状单板、零片单板剪切成规格单板和可拼接单板，窄条单板经过拼接成整张单板，有缺陷的整张单板可通过修补达到工艺的质量要求。该工序产生的废单板量与原木材质、旋切单板质量、干燥单板质量以及操作工人对单板标准的熟悉程度等因素有关，损耗率一般为4％～16％。直接进口单板加工成胶合板的该工序损耗率一般为2％～11％。

热压：把涂胶组坯好的板坯通过一定温度和一定压力牢固地胶合起来。热压时随着板坯温度和含水率变化，木材逐渐被压缩，板坯厚度逐渐减少。该项损耗为压缩损耗，与胶合板的热压温度、单位压力、热压时间、树种和含水率等因素有关，损耗率一般为3％～8％。

裁边：将热压好的毛板裁成规格板材。裁下的边角废料量与胶合板的加工余量、幅面大小有关，胶合板幅面越大，裁边损耗率越小，一般为6％～9％。

砂光：对胶合板表面进行砂光，使板面光洁美观。该工序产生的废料是砂光粉，单板质量好时，砂光量小，砂光损耗率一般为2％～6％。

在材质正常的情况下，原木加工生产胶合板的损耗率一般在47％～55％，直接进口半成品单板加工生产胶合板的损耗率一般在16％～26％。

生产工艺流程图及说明

（1）电解本项目电解铝生产采用熔盐电解法：其主要生产设备为预焙阳极电解槽,项目设计采用大面六点进电SY350型预焙阳极电解槽。铝电解生产所需的主要原材料为氧化铝、氟化铝和冰晶石，原料按工艺配料比例加入350KA 预焙阳极电解槽中，通入强大的直流电，在945－955℃温度下，将一定量砂状氧化铝及吸附了电解烟气中氟化物的载氟氧化铝原料溶解于电解质中，通过炭素材料电极导入直流电，使熔融状态的电解质中呈离子状态的冰晶石和氧化铝在两极上发生电化学反应，氧化铝不断分解还原出金属铝——在阴极(电解槽的底部)析出液态的金属铝。电解槽中发生的电化学反应式如下： 2323497094032CO Al C O Al +?-+℃ ℃直流电在阴极(电解槽的底部)析出液态的金属铝定期用真空抬包抽出送往铸造车间经混合炉除渣后由铸造机浇铸成铝锭。电解过程中析出的O 2同阳极炭素发生反应生成以CO 2为主的阳极气体，这些阳极气体与氟化盐水解产生的含氟废气、粉尘等含氟烟气经电解槽顶部的密闭集气罩收集后送到以Al 2O 3为吸附剂的干法净化系统处理，净化后烟气排入大气。被消耗的阳极定期进行更换，并将残极运回生产厂家进行回收处置。吸附了含氟气体的截氟氧化铝返回电解槽进行电解。电解槽是在高温、强磁场条件下连续生产作业，项目设计采用大面六点进电SY350型预焙阳极电解槽，是目前我国较先进的生产设备。电解槽为6点下料，交叉工作，整个工艺过程均自动控制。电解槽阳极作业均由电解多功能机组完成。多功能机组的主要功能为更换阳极、吊运出铝抬包出铝、定期提升阳极母线、打壳加覆盖料等其它作业。（2）氧化铝及氟化盐贮运供料系统氧化铝及氟化盐贮运系统的主要任务是贮存由外购到厂的氧化铝和氟化盐，并按需要及时将其送到电解车间的电解槽上料箱内。

塑料颗粒加工工艺流程

塑料颗粒加工工艺流程造粒工序是将高聚物树脂与各种添加剂、助剂，经过计量、棍合、塑化、切粒制成颗粒状塑料的生产过程，塑料颗粒是塑料成型加工业的半成品，也是挤出、注塑、中空吹塑、发泡等成型加工生产的原材料。树脂有粉末状和粒状两种。用挤出法造粒是最基本和最简单的造粒方法，应用广泛。对于各种塑料成型加工方法，用颗粒料加工与粉料直接加工相比，用造粒的颗粒料的优点如下: (1)加料方便，不需要在加料斗安装强制加料器。 (2)颗粒料相对密度比粉末料大，塑料制品强度较好。 (3)树脂与各种固体粉末料或液体助剂的混合较均匀，塑料制品的物理性能较均匀。 (4)塑料制品色泽均匀。

(5)颗粒料种含空气剂挥发物较少，使塑料制品不易产生气泡。 (6)颗粒料对挤出机和生产环境无污染。生产工艺： 1、配料前的准备工作对回收的母料进行准备处理前首先进行清洗，清洗不同母料所用清洗剂有所不同，一般母料（饮料瓶、普通塑料包装等）可使用清水清洗，带有油污的母料（油桶等）可使用清洗剂清洗，对于染色严重的母料需要使用火碱（NaOH）进行清洗去色。配料前的准备工作包括树脂过筛、增塑剂过滤、粉末状添加剂磨浆、色母料粉的配制原材料干燥、块状添加剂的加热熔化等工序。高聚物树脂在生产、包装、运输过程中，可能混入机械杂质或其他杂质，为防止损坏造粒设备和降低产品质量，树脂必须过筛后使用，粉末聚氯乙烯一般采用40目的筛网，颗粒状聚乙烯或聚丙烯过筛，可用比树脂粒径稍大的细丝网过筛。为防止增塑剂内机械杂质或黑色垃圾混入制品，影响产品性能，生产电缆料时，增塑剂一般用60~120目的过滤网过滤〔粘度大的用60目的，粘度小的用120目。

包装机械生产工艺流程图及说明

钣金件工艺机加工生产加工工艺钣金车间工艺要求流程（1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以

量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。（2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。（3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。机加件加工流程：（1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。（2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。（3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。（4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。（5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保

胶合板生产工艺文件

胶合板生产工艺文件文件编号：受控状态：批准人：

芯板涂胶１、胶粘剂的配制（1）脲醛胶质量指标：固体含量％46～55 ｐH值７～9.5 外观无色、白色或淡黄色无杂质均匀液体游离甲醛含量≤0.3% （2）脲醛胶配制（重量比）：脲醛胶：面粉100：35 ２、芯板涂胶 1.0mm～1.4mm芯板双面涂胶量：（250～300）g/㎡； 1.5mm～ 2.0mm芯板双面涂胶量：（350～400）g/㎡；（1）涂胶芯板质量必须符合要求，含水率为（8～12）%，温度40度以下。对厚薄不均、长度不足、两横边带弧形、含水率大于13%的芯板要挑出放到指定地点。（2）串芯人员要清除芯板上的杂物，涂胶量要均匀，没涂到胶的部位要用手工刷胶，不允许有空白点；胶堆积的地方要清除多余的胶，串芯人员同时要负责挑出不合格的芯板，并应放到指定处。（3）涂胶后的芯板要做到先串先用，涂胶芯板陈化时间不应超过30分钟。（4）涂胶芯板的使用要合理，禁止不同树种的芯板同时涂胶、同时使用。

组坯 1、组坯时要做到一边一头齐，每摊位板坯上下，左右要对齐。排芯时涂胶芯板及中板上附有的垃圾等杂物要清理干净 2、严格掌握板坯的陈化时间，一般情况不许超过30分钟。 3、禁止不同树种、厚度的芯板混排在同一层；板坯对称层树种、厚度要一致。 4、生产过程中挑出的不合格芯板、单板要放在指定地点，不得乱放。 5、认真填写移送单和交接记录，发现问题及时反馈。

板坯修整 1、板坯上的孔洞要用与本板树种一致的补片补好。 2、板坯上的重叠要用修补刀割除，但不能修成离缝。 3、板坯上的宽大于2mm，长大于100mm的离缝要用补条补好。 4、修补时挑出的不合格板坯要放到指定地点，并在缺陷处作上标记。 5、修整的板坯要按树种、规格整齐堆放，并作上标记。

细木工板的生产工艺流程

13.2.1.3细木工板的生产工艺流程芯条占细木工板体积60%以上，与细木工板的质量有很大关系。制造芯条的树种最好采用材质较软，木材结构均匀、变形小、干缩率小，而且木材弦向和径向干缩率差异较小的树种，易加工、芯条的尺寸、形状较精确，则成品板面平整性好，板材不易变形，重量较轻，有利于使用。一般芯条含水率8%--12%，北方空气干燥可为6%--12%，南方地区空气湿度大，但不得超过15% 芯条的生产流程：干板材双面刨多片锯横截锯芯条（压刨）芯条厚度：木芯板的厚度加上制造木芯板时板面刨平的加工余量。芯条宽度：芯板的宽度一般为厚度1.5倍，最好不要超过2倍，一些质量要求很高的细木工板芯条宽度不能大于20mm芯条越宽，当含水率发生变化时，芯条变形就越大。芯条长度：芯条越长，细木工板的纵向弯曲强度越高，然而芯条越长，木材利用率越低。芯条的材质：芯条不允许有树脂漏，不允许腐朽，不允许有爬楞。

芯板的加工：使用芯条胶拼机木芯板胶拼后，板面粗糙不平，通常采用压刨加工，芯条加工精度很高的机拼木芯板，可以用砂光加工来代替刨光。 13.2.2胶合板以木材为主要原料生产的胶合板，由于其结构的合理性和生产过程中的精细加工，可大体上克服木材的缺陷大大改善和提高木材的物理力学性能，胶合板生产是充分合理地利用木材、改善木材性能的一个重要方法。 13.2.2.1定义：胶合板是由木段旋切成单板或由木方刨切成薄木，再用胶粘剂胶合而成的三层或多层的板状材料，通常用奇数层单板，并使相邻层单板的纤维方向互相垂直胶合而成。 13.2.2.2胶合板的构成原则：对称原则：对称中心平面两侧的单板，无论树种单板厚度、层数、制造方法、纤维方向和单板的含水率都应该互相对应，即对称原则胶合板中心平面两侧各对应层不同方向的应力大小相等。因此，当胶合板含水率变化时，其结构稳定，不会产生变形，开裂等缺陷；反之，如果对称中心平面两侧对应层有某些差异，将会使对称中心平面两侧单板的应力不相等，使胶合板产生变形、开裂。奇数层原则：由于胶合板的结构是相邻层单板的纤维方向互相垂，又必须符合对称原则，因此它的总层数必定是奇数。如：三层板、五层板、七层板等；奇数层胶合板弯曲时最大的水平剪应力作用在中心单板上，使其有较大的强度；偶数层胶合板弯曲时最大的水平剪应力作用在胶层上而不是作用在单板上，易使胶层破坏，降低了胶合板强度。

生产工艺流程图和工艺描述

生产工艺流程图和工艺描述香肠工艺流程图辅料验收原料肉验收原料暂存肥膘解冻精肉解冻水切丁辅料暂存分割热水漂洗1 漂洗2 加水绞肉肠衣验收、暂存（处理）灌装、结扎（包括猪原肠衣和蛋白肠衣）咸水草、麻绳验收、暂存浸泡漂洗3 冷却内包装装箱、入库出货

香肠加工工艺说明加工步骤使用设备操作区域加工工艺的描述与说明原料肉验收、暂存化验室、仓库按照原料肉验收程序进行，并要求供应商提供兽药残留达标保证函及兽医检疫检验证明辅料验收、暂存化验室、仓库按验收规程进行验收肥膘验收、暂存化验室、仓库按验收规程进行验收肠衣验收化验室按验收规程进行验收肠衣处理腊味加工间天然猪肠衣加工前需用洁净加工用水冲洗，人造肠衣灌装前需用洁净加工用水润湿咸水草、麻绳验收化验室按验收规程进行验收暂存仓库浸泡腊味加工间咸水草、麻绳加工前需用洁净加工用水浸泡使之变软解冻解冻间肉类解冻分割间 ≤18℃、18～20h恒温解冻间空气解冻分割分割台、刀具肉类解冻分割间将原料肉筋键、淋巴、脂肪剔除、并分割成约3cm小肉块加工步骤使用设备操作区域加工工艺的描述与说明漂洗2 水池肉类解冻分割间加工用水漂洗，将肉的污血冲洗干净绞肉绞肉机肉类解冻分割间 12℃以下，采用Φ5mm孔板肥膘切丁切丁机肉类解冻分割间切成0.5cm长的立方

漂洗1 水池肉类解冻分割间水温45－60℃，洗去表面游离油脂、碎肉粒灌装、结扎灌肠机香肠加工间按产品的不同规格调节肠体长度，处理量800~1200kg/h ，温度≦12℃ 漂洗3 水池香肠加工间水温45～60℃，清洗肠体表面油脂、肉碎冷却挂肠杆预冷车间12℃下冷却0.5～1小时，中心温度≦25℃ 内包装真空机、电子秤、热封口机内包装间将待包装腊肠去绳后按不同规格称重，装塑料袋、真空包装封口装箱、入库扣扎机、电子秤外包装间、成品仓库将真空包装的产品装彩袋封口，按不同规格装箱、核重、扣扎放入成品库并挂牌标识。

加工生产胶合板的工艺流程

加工生产胶合板的工艺流程原木加工生产胶合板的工艺流程：原木→原木锯断→木段蒸煮→木段剥皮→单板旋切→单板干燥→单板整理→涂胶组坯→预压→热压→裁边→砂光→检验分等→包装入库。单板加工生产胶合板的工艺流程：单板整理→涂胶组坯→预压→热压→裁进→砂光→检验分等→包装入库。加工工艺损耗：在胶合板整个生产过程中，原木锯断、单板旋切、单板干燥、单板整理、热压、裁边、砂光对木材损耗有影响，它分为有形损耗（有加工剩余物的）和无形损耗（干缩和压缩）。木材损耗与原木材种、原木规格、设备状况、工艺技术以及成品板规格等因素有关。原木锯断：进口原木长度一般超过6米，要按工艺要求的长度和质量进行锯断，截取的木段应为胶合板成品尺寸外加加工余量的长度。例如幅面1220mmX2440mm的成品胶合板，木段长度通常为2600mm或1300mm。原木的长度和原木的弯曲度、缺陷等直接影响胶合板的出材率，产生的废料有小木段、截头和锯屑等，原木锯断损耗率一般在3～10％。单板旋切：胶合板生产中应用最广的是旋切方法生产的单板，面背板的厚度一般为0.6mm左右，芯板、长中板的厚度一般为1．8mm左右。该工序损耗最大，一是由于木段不圆度，相当一部分的碎单板不能使用；二是旋切机卡头对木段两端的夹牢而产生端部损耗；三是木芯损耗。单板旋切产生的废料为碎单板和木芯，由此可见单板旋切损耗量与木段的材质、直径及设备性能有关，这部分损耗率在15％～25％。单板干燥：旋切后的单板含水率很高，必须将单板干燥到符合胶合工艺的要

求。干燥后木材尺寸变小，称为干缩。因含水率降低，单板的长度、宽度和厚度都会干缩。干缩损耗与单板的树种、单板的含水率及单板厚度等因素有关。干缩损耗率一般为4％～10％。

原材料实木颗粒板生产工艺流程图

实木颗粒板生产工艺实木颗粒板生产工艺流程原料---刨花制备---干燥---分选---拌胶---铺装---预压---热压---后处理---检验---入库一、实木颗粒板生产木质原料（1）原材料种类小径级原木：原材料基地提供的小径级原木原料造材剩余物胶合板木芯剩余物：采伐剩余物（间伐剩余物，枝桠材）加工剩余物（板皮，端头，碎单板，锯屑）竹材和农作物秸秆（杆类，壳类，渣类） (2) 原材料的选择 1。资源丰富 M=KM’ M--- 一年生产所需原料； M’--- 产量； K--- 生产1立方米人造板所需原料 K=1.5 2。原料本身密度低，强度高密度低，可增大板材的压缩率，板材能获得较高强度。密度低，提高单位重量原料的刨花表面积（比表面积），可使板材获得较高的胶合强度。目前，生产中多采用针阔叶材混合原料。 3。树皮含量经量少树皮对板材的影响：树皮颜色深，板面质量差（有斑点）；树皮中有角质物质，影响板材强度；通常要求生产总树皮含量小于10%，且仅作芯层材料。 4。含水率要适合一搬要求含水率在40%-60%内。含水率过低，板材脆性大，原材料制备过程中产生的木屑多，影响板材质量。含水率过高，干燥时所要的能耗大。 5 。PH值要适合木材HP值影响固化剂的用量和胶黏剂的固化速度。固化剂呈酸性，原料若呈碱性，则固化剂用量就多，反之则少。 6。抽提物含量尽量少抽提物多为油脂类物质（石蜡，油脂，树胶等）影响胶黏剂对板材的润湿性，不利于胶合。但能起到防水作用。二、实木颗粒板刨花制备 1. 刨花形态刨花的几何形态（长，宽，厚对其表面积）对刨花板的质量有较大影响，其中其中影响最大的厚度。一般刨花越薄，板的强度越高，但过薄的刨花容易碎裂，很难保证刨花板的表面质量和强度要求。在测试刨花板的抗拉强度和抗弯强度时，总希望刨花在板内断裂而不是被拔出。这样的刨花板才能够发挥刨花最大的木质纤维强度，这样理想的刨花几何形状，即刨花的长，宽和厚度是制造

啤酒生产流程图及说明

啤酒生产工艺流程啤酒生产工艺流程可以分为制麦、糖化、发酵、包装四个工序。现代化的啤酒厂一般已经不再设立麦芽车间，因此制麦部分也将逐步从啤酒生产工艺流程中剥离。）一个典型的啤酒生产工艺流程图如下（不包括制麦部分）：注：本图来源于中国轻工业出版社出版管敦仪主编《啤酒工业手册》一书。图中代号所表示的设备为： 1、原料贮仓 2、麦芽筛选机 3、提升机 4、麦芽粉碎机 5、糖化锅 6、大米筛选机 7、大米粉碎机 8、糊化锅 9、过滤槽 10、麦糟输送 11、麦糟贮罐 12、煮沸锅/回旋槽 13、外加热器 14、酒花添加罐 15、麦汁冷却器 16、空气过滤器 17、酵母培养及添加罐 18、发酵罐 19、啤酒稳定剂添加罐 20、缓冲罐 21、硅藻土添加罐 22、硅藻土过滤机 23、啤酒精滤机 24、清酒罐 25、洗瓶机 26、灌装机 27、杀菌机 28、贴标机 29、装箱机（一）制麦工序大麦必须通过发芽过程将内含的难溶性淀料转变为用于酿造工序的可溶性糖类。大麦在收获后先贮存2-3月，才能进入麦芽车间开始制造麦芽。为了得到干净、一致的优良麦芽，制麦前，大麦需先经风选或筛选除杂，永磁筒去铁，比重去石机除石，精选机分级。制麦的主要过程为：大麦进入浸麦槽洗麦、吸水后，进入发芽箱发芽，成为绿麦芽。绿麦芽进入干燥塔/炉烘干，经除根机去根，制成成品麦芽。从大麦到制成麦芽需要10天左右时间。制麦工序的主要生产设备为：筛（风）选机、分级机、永磁筒、去石机等除杂、分级设备；浸麦槽、发芽箱/翻麦机、空调机、干燥塔（炉）、除根机等制麦设备；斗式提升机、螺旋/刮板/皮带输送机、除尘器/风机、立仓等输送、储存设备。（二）糖化工序麦芽、大米等原料由投料口或立仓经斗式提升机、螺旋输送机等输送到糖化楼顶部，经过去石、除铁、定量、粉碎后，进入糊化锅、糖化锅糖化分解成醪液，经过滤槽/压滤机过滤，然后加入酒花煮沸，去热凝固物，冷却分离麦芽在送入酿造车间之前，先被送到粉碎塔。在这里，麦芽经过轻压粉碎制成酿造用麦芽。糊化处理即将粉碎的麦芽/谷粒与水在糊化锅中混合。糊化锅是一个巨大的回旋金属容器，装有热水与蒸汽入口，搅拌装置如搅拌棒、搅拌桨或

塑料薄膜生产工艺流程及设备

塑料薄膜资料一、PVC薄膜生产工艺及设备工艺流程：原料→捏合→冷拌和→挤出吹塑→PVC玻璃纸基膜→抗静电、热封涂覆处理→分切→检验→包装→成品。本工艺流程采用粉料直接挤出吹塑成型，制成玻璃纸基膜后，亦可直接作为制品，而不经抗静电、热封涂覆处理。主要设备全自动聚乙烯薄膜造粒生产线（粉碎强制喂料，水环刮粒）一、减速机：国标225型，一套； 1、齿轮材料：合金钢 2、齿轮主要工艺：齿面高频淬火，硬齿面经磨齿机精磨； 3、齿轮箱轮滑方式：强制油循环润滑； 4、齿轮箱冷却方式：强制水循环冷却油温二、挤出机筒螺杆 1、螺杆直径：125mm 2、螺杆长径比：1：20 3、螺杆机筒材质：38CRMOALA 4、螺杆结构：屏蔽混炼，排气 5、加工工艺：锻造，调质，氮化处理HV≥920：Ra≤ 三、主要配置 1，主机电机：30KW （上海力超）

2，自动控温：9区 3，智能数显表：常州江邦 4，配电箱主要电气：正泰 5，加热方式：陶瓷/不锈钢加热圈 6，主机进料口：高斗 7，主电机：变频调速。 8，不锈钢冷却水槽：4000mm 9,冷却槽结构：来回旋环冷却装置。四.不停机换网模头: （1）左右换网面积：200mm*200mm*2；（2）左右换网出料：手动分配器；（3）左右过滤板式：液压不停机换网；（4）机头出料切粒方式：360°高速旋转刀刮粒；（5）切粒方式：水环磨面切粒（6）切粒电机：（7）切粒速度：变频控制（8）迷宫式水环材质：不锈钢#202，厚度3mm 五：高速粒子脱水机：（1）高速粒子脱水机：300kg/h （2）传动电机：（3）传动方式：直立式

竹胶合板生产工艺解读

（注：红色字体部分为现代竹地板与常规竹制品加工的区别，以及高品质竹地板的制作工艺和能给消费者带来的切身利益点评。）在人们的印象中竹椅、竹床、竹屋、似乎所有在南方乐得其所，一旦运到北方干燥地区会开裂、变形。原竹的多年使用经验影响了人们对竹地板的认识。现代工艺下竹地板比您想象的要强的多，竹地板经历了从无机械配套到成熟工业生产的过程。一、常规的竹地板的生产工艺流程毛竹→截断→修平外竹节→开条→去内节→竹条双面刨光(去竹青、竹黄)→蒸煮(防虫、防霉处理)或炭化着色处理→干燥→竹条精刨→竹条分选→涂胶→组坯→热压胶合→砂光→定长截断→四面刨(定宽、开背槽)→双端铣(横向、纵向开榫)→喷封边漆→素板砂光→分选→粉尘清除→水性底漆→热风干燥→涂腻子→UV固化→底漆→UV固化→砂光→底漆→UV固化→砂光→面漆→UV固化→耐刮擦面漆→UV固化→检验→包装二、竹地板的生产工艺说明 1、原竹检验竹地板一般用毛竹做原料，但毛竹的力学性能与竹龄及取材部位有密切关系，竹龄小于4年，竹材内部成分的木质化程度不够，强度不稳定，干缩、湿胀率大，应选用5年以上的毛竹。竹子一般根部壁厚，梢部壁薄。因此，一般选用胸径大于10cm，壁厚7mm以上的杆形直的新鲜毛竹为原料。 2、断料毛竹是根部粗、顶部细。将竹筒按照壁厚程度区分，截成规定长度。 3、冲片将原竹冲成规则的竹条 4、初刨干燥后的竹条需经四面刨进行四面精细刨削，刨去残留竹青、竹黄和粗刨留下的刀痕等，这样的处理后竹条与竹条才能胶合得很牢固，无裂缝，不开裂，不分层。竹条精刨后应进行分选，将加工尺寸不符合要求及色差大的竹条从生产线上剔除出去。对竹条表面进行初步处理。表面刨青去黄，也就是去除竹皮和竹肉部分，只保留最中间的粗纤维层。传统竹制品是取整个筒状竹材弯曲成规定造型加工而成的，没有经过刨青去黄，表层的竹青也就是竹皮部分密度和粗纤维不同，在同一个干湿度条件下收缩变形率不同，所以容易造成开裂。而竹黄也就是竹筒内壁的竹肉部分，含糖等营养成分较高，不去除也会容易生虫霉变。在厚度上由于竹材本身抗弯强度高于木材，15mm厚的竹地板已有足够的抗弯、抗压和抗冲击强度，脚感也较好。有的制造商为迎合消费者越厚越好的心态，不

塑料制品生产工艺过程

塑料制品的生产工艺流程根据塑料的固有性能，使其成为具有一定形状和使用价值的塑料制品，是一个复杂而繁重的过程。塑料制品工业生产中，塑料制品的生产系统主要是由塑料的成型、机械加工、装饰和装配四个连续的过程组成的。在这四个过程中，塑料成型是塑料加工的关键。成型的方法多达三十几种，主要是将各种形态的塑料（粉、粒料、溶液或分散体）制成所需形状的制品或坯件。成型方法主要决定于塑料的类型（热塑性还是热固性）、起始形态以及制品的外形和尺寸。塑料加工热塑性塑料常用的方法有挤出、注射成型、压延、吹塑和热成型等，塑料加工热固性塑料一般采用模压、传递模塑，也用注射成型。层压、模压和热成型是使塑料在平面上成型。上述塑料加工的方法，均可用于橡胶加工。此外，还有以液态单体或聚合物为原料的浇铸等。在这些方法中，以挤出和注射成型用得最多，也是最基本的成型方法。塑料制品生产之机械加工是借用金属和木材等的塑料加工方法，制造尺寸很精确或数量不多的塑料制品，也可作为成型的辅助工序，如挤出型材的锯切。由于塑料的性能与金属和木材不同，塑料的热导性差，热膨胀系数、弹性模量低，当夹具或刀具加压太大时，易于引起变形，切削时受热易熔化，且易粘附在刀具上。因此，塑料进行机械加工时，所用的刀具及相应的切削速度等都要适应塑料特点。常用的机械加工方法有锯、剪、冲、车、刨、钻、磨、抛光、螺纹加工等。此外，塑料也可用激光截断、打孔和焊接。

塑料制品生产之接合塑料加工把塑料件接合起来的方法有焊接和粘接。焊接法是使用焊条的热风焊接，使用热极的热熔焊接，以及高频焊接、摩擦焊接、感应焊接、超声焊接等。粘接法可按所用的胶粘剂，分为熔剂、树脂溶液和热熔胶粘接。塑料制品生产表面修饰的目的是美化塑料制品表面，通常包括：机械修饰，即用锉、磨、抛光等工艺，去除制件上毛边、毛刺，以及修正尺寸等；涂饰，包括用涂料涂敷制件表面，用溶剂使表面增亮，用带花纹薄膜贴覆制品表面等；施彩，包括彩绘、印刷和烫印；镀金属，包括真空镀膜、电镀以及化学法镀银等。塑料加工烫印是在加热、加压下，将烫印膜上的彩色铝箔层（或其他花纹膜层）转移到制件上。许多家用电器及建筑制品、日用品等都用此法获得金属光泽或木纹等图案。装配是用粘合、焊接以及机械连接等方法，使制成的塑料件组装成完整制品的作业。例如：塑料型材，经过锯切、焊接、钻孔等步骤组装成塑料窗框和塑料门。

加工生产胶合板的工艺流程

加工生产胶合板的工艺流程集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）

加工生产胶合板的工艺流程原木加工生产胶合板的工艺流程：原木→原木锯断→木段蒸煮→木段剥皮→单板旋切→单板干燥→单板整理→涂胶组坯→预压→热压→裁边→砂光→检验分等→包装入库。单板加工生产胶合板的工艺流程：单板整理→涂胶组坯→预压→热压→裁进→砂光→检验分等→包装入库。加工工艺损耗：在胶合板整个生产过程中，原木锯断、单板旋切、单板干燥、单板整理、热压、裁边、砂光对木材损耗有影响，它分为有形损耗（有加工剩余物的）和无形损耗（干缩和压缩）。木材损耗与原木材种、原木规格、设备状况、工艺技术以及成品板规格等因素有关。原木锯断：进口原木长度一般超过6米，要按工艺要求的长度和质量进行锯断，截取的木段应为胶合板成品尺寸外加加工余量的长度。例如幅面 1220mmX2440mm的成品胶合板，木段长度通常为2600mm或1300mm。原木的长度和原木的弯曲度、缺陷等直接影响胶合板的出材率，产生的废料有小木段、截头和锯屑等，原木锯断损耗率一般在3～10％。单板旋切：胶合板生产中应用最广的是旋切方法生产的单板，面背板的厚度一般为0.6mm左右，芯板、长中板的厚度一般为1．8mm左右。该工序损耗最大，一是由于木段不圆度，相当一部分的碎单板不能使用；二是旋切机卡头对木段两端的夹牢而产生端部损耗；三是木芯损耗。单板旋切产生的废料为碎单板和木芯，由此可见单板旋切损耗量与木段的材质、直径及设备性能有关，这部分损耗率在15％～25％。

单板干燥：旋切后的单板含水率很高，必须将单板干燥到符合胶合工艺的要求。干燥后木材尺寸变小，称为干缩。因含水率降低，单板的长度、宽度和厚度都会干缩。干缩损耗与单板的树种、单板的含水率及单板厚度等因素有关。干缩损耗率一般为4％～10％。单板整理：单板整理包括剪切、拼板及修补。将干燥后的带状单板、零片单板剪切成规格单板和可拼接单板，窄条单板经过拼接成整张单板，有缺陷的整张单板可通过修补达到工艺的质量要求。该工序产生的废单板量与原木材质、旋切单板质量、干燥单板质量以及操作工人对单板标准的熟悉程度等因素有关，损耗率一般为4％～16％。直接进口单板加工成胶合板的该工序损耗率一般为2％～11％。热压：把涂胶组坯好的板坯通过一定温度和一定压力牢固地胶合起来。热压时随着板坯温度和含水率变化，木材逐渐被压缩，板坯厚度逐渐减少。该项损耗为压缩损耗，与胶合板的热压温度、单位压力、热压时间、树种和含水率等因素有关，损耗率一般为3％～8％。裁边：将热压好的毛板裁成规格板材。裁下的边角废料量与胶合板的加工余量、幅面大小有关，胶合板幅面越大，裁边损耗率越小，一般为6％～9％。砂光：对胶合板表面进行砂光，使板面光洁美观。该工序产生的废料是砂光粉，单板质量好时，砂光量小，砂光损耗率一般为2％～6％。在材质正常的情况下，原木加工生产胶合板的损耗率一般在47％～55％，直接进口半成品单板加工生产胶合板的损耗率一般在16％～26％。

生产工艺流程图和工艺说明

1 9 10 12 2 11 13 3 14 4 15 5 16 17 8 7 6 18 至提升机工艺流程设备编号及名称编号名称 1 永磁筒 2 圆筒初清筛 3 电动三通 4 锤片粉碎机 5 吸尘罩 6 栅筛 7 下料斗 8 斗式提升机 9 风帽 10 组合脉冲除尘器 11 叶轮式闭风机 12 双轴桨叶混合机 13 自动闸门 14 料位器 15 手动闸门 16 螺旋喂料器 17 电子秤 18 刮板输送机工艺流程图

19 23 20 24 21 25 22 26 工艺流程设备编号及名称编号名称 19 环模制粒机 20 空压机 21 双层冷却器 22 对辊破碎机 23 振动分级筛 24 离心通风机 25 离心集尘器 26 自动打包机集尘袋

生产流程图工艺说明一.原料粉碎需粉碎原料经栅筛除去较大杂质后，投放到下料斗经吸尘罩吸,其目的是降低粉尘浓度。由提升机送到永磁筒除去磁性铁杂质，再经圆筒初清筛得到合格的原料经粉碎储备仓进入粉碎机粉碎至需要大小粒度的粉料小学少先队组织机构少先队组织由少先队大队部及各中队组成，其成员包括少先队辅导员、大队长、中队长、小队长、少先队员，为了健全完善我校少先队组织，特制定以下方案：一、成员的确定 1、大队长由纪律部门、卫生部门、升旗手、鼓号队四个组织各推荐一名优秀学生担任（共四名），该部门就主要由大队长负责部门内的纪律。 2、中、小队长由各班中队公开、公平选举产生，中队长各班一名（共11名），一般由班长担任，也可以根据本班的实际情况另行选举。小队长各班各小组先选举出一名（共8个小组，就8名小队长）然后各班可以根据需要添加小队长几名。 3、在进行班级选举中、小队长时应注意，必须把卫生、纪律部门的检查学生先选举在中、小队长之内，剩余的中、小队长名额由班级其他优秀学生担任。 4、在班级公开、公平选举出中、小队长之后，由班主任老师授予中、小队长标志，大队长由少先队大队部授予大队长标志。二、成员的职责及任免 1、大、中、小队长属于学校少先队组织，各队长不管是遇见该班的、外班的，不管是否在值勤，只要发现任何人在学校内出现说脏话、乱扔果皮纸屑、追逐打闹、攀爬栏杆、乱写乱画等等一些违纪现象，都可以站出来制止或者报告老师。 2、班主任在各中队要对中、小队长提出具体的责任，如设置管卫生的小队长，管纪律的小队长，管文明礼貌的、管服装整洁的等等，根据你班的需要自行定出若干相应职责，让各位队长清楚自己的职权，有具体可操作的事情去管理，让各位队长成为班主任真正的助手，让学生管理学生。各中队长可以负责全班的任何违纪现象，并负责每天早上检查红领巾与校牌及各小队长标志的佩戴情况。 3、大、中、小队长标志要求各队长必须每天佩戴，以身作则，不得违纪，如有违纪现象，班主任可根据中、小队长的表现撤消该同学中、小队长的职务，另行选举，大队长由纪律、卫生部门及少先队大队部撤消，另行选举。 4、各班中、小队长在管理班级的过程中负责，表现优秀，期末评为少先队部门优秀干部。

多层胶合板生产工艺流程

余姚市渚钢木业有限公司多层胶合板生产工艺流程为安全利用松材线虫病疫木，防止疫病的扩散蔓延，确保我市松林资源的安全，现根据国家林业局《松材线虫病疫区和疫木管理办法》的有关规定制订有关多层胶合板的生产工艺流程。一、主要设备： 1、 2750有卡旋切机一台，旋切长度2750mm 2750无卡旋切机一台，旋切长度2750mm 2750自动剪板机一台，剪切长度2750mm 1400有卡旋切机一台，旋切长度1400mm 1400无卡旋切机一台，旋切长度1400mm 700无卡旋切机一台，旋切长度700mm 2、单板裁边手切刀6台，剪切长度为1400mm 3、磨旋切刀片机一台，磨刀机长度2950mm 4、单板干燥机一台（20层），长度为3200mm，宽为2100mm 5、单板两滚涂胶机2台，调胶机一台在 6、预压机一台，长度为2800mm 7、热压机两台，长度为2100mm（3×6）及长度为2800mm（4×8） 8、胶合板四滚涂面机一台，长度1400mm，调面胶用 9、纵横锯边机各一台，长度2800mm，宽1500mm 10、0.8T蒸汽锅炉一台二、多层胶合板（九夹板）生产工艺流程：

病虫木场地断木旋切剪切干燥整理修补单板调胶配比涂胶串芯组胚排板预压热压胶合板锯边检验二次涂面胶二次检验具体生产工艺流程如下： 1、所有经森检部门审批同意收购、调运的病疫木必须统一堆放在专用的病疫木处理场地。 2、根据生产需要有选择性地将病疫木按不同规格用电锯锯成木段。 3、用不同规格的旋切机将松木段旋切成2.2mm厚度单板。 4、用单板剪板机成刀切除树皮部分，将单片整齐地堆放在托盘上运送到干燥机前进行干燥，干燥机内温度达到150度，干燥到含水率10度以下，连续工作。 5、将干燥后的单板进行储存堆放后，再进行整理修补分选。 6、将分选的单板进行涂胶。 7、将涂胶的单板进行组胚排板（九层纵横交错进行排列，厚度30mm）。 8、组胚好的半成品进行预压，经过预压后的胶合板便于热压不易错位。 9、把预压的半成品胶合板进行高温高压热压，热压温度达到120-130度，压力大小根据油缸直径大小而设置。 10、按照规定进行锯边长和宽。

塑料制品生产的工艺流程以及成本估算(参考模板)

塑料制品生产的工艺流程以及成本估算塑料制品的整体生产流程是：原料选择——原料着色与配比——设计铸模——机器分解注塑——印花——组装检测成品——包装出厂 1、原料选择原料选择：所有塑料都是由石油提炼出来的。塑料制品的原料在国内市场主要有几种原料：聚丙烯（pp）：低透明度、低光泽度、低刚性，但是有更强的抗冲击强度。常见于塑料桶，塑料盆，文件夹，饮水管等等。聚碳酸酯（PC）：高透明度、高光泽度、非常脆、常见于水壶、太空杯、奶瓶等塑料瓶。丙烯腈-丁二烯-苯乙烯共聚物（ABS）：树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，主要用于奶瓶、太空杯，汽车等。另外还有： PE 主要用途产品有矿泉水瓶盖，PE保鲜模，奶瓶等等。 PVC 主要用途塑料袋，包装袋，排水管等等。 PS 主要用途打印机外壳，电器外壳等。图1：pp原料塑料本身没有其他颜色——所有的原料都是米粒状透明或者半透明的塑料颗粒

了解塑料制品上的数字代表和特定熔点危害性非常重要。细心的人都会在塑料制品上看到一个三角号里面有数字，这个数字代表了它用的原料，这也会告诉你这原料的特性，每种塑料由于特性用途不同，对人体危害也是不同的。所有的塑料制品加热都会有危险性。数字“1”对应--PET聚对苯二甲酸乙二醇酯常见于矿泉水瓶、碳酸饮料瓶等。温度达到70℃时易变形，并且会析出对人体有害物质。“1号”塑料品使用10个月后，可能释放出致癌物DEHP。这类瓶子不能放在汽车内晒太阳，不能装酒、油等物质。数字“2”对应--HDPE高度密聚乙烯常见于白色药瓶、清洁用品、沐浴产品。不要用来做水杯，或者做储物容器装其他物品。数字“3”对应--PVC聚氯乙烯常见于雨衣、建材、塑料膜、塑料盒等。可塑性优良，价钱便宜，故使用很普遍，耐热至81℃时达到顶点，高温时容易产生有害物质，很少被用于食品包装。难清洗、易残留，不能循环使用。数字“4”对应--PE聚乙烯

新生产工艺管理流程图与文字说明

生产工艺管理流程生产技术部接到产品开发需求后，进行产品开发策划并起草设计开发任务书，经公司领导审批后，业务部门根据产品设计开发任务书准备纸、油墨、印版、烫金等生产材料及生产工艺设备的准备工作，材料、设备准备完成后，安排在印刷车间进行上机打样；打样过程中，由生产技术部组织业务、品质、车间等部门对打样结果进行评审，打样评审通过后，由生产技术部进行送样、签样工作（送中烟技术中心材料部），若签样不合格，需重新进行打样准备；签样完成后，生产技术部根据打样情况形成临时技术标准，品质部形成检验标准，印刷车间根据临时技术标准进生试机生产，生产产品由生产技术部送烟厂进行上机包装测试（若包装测试不通过，生产技术部需重新调整临时技术标准重新试机生产），包装测试通过后，生产技术部根据试机生产时情况形成技术标准。当月生产需求时，生产技术部按生产组织程序进行组织生产，并同时下达技术标准，印刷车间根据生产技术标准，进行工艺首检，确认各项工艺指标正确无误，进行材料及设备的准备工作，各项工作准备完成后按技术标准要求进行工艺控制，生产技术部对整个生产运行过程进行监督，当工艺运行不符合要求时，通知生产技术部进行工艺调整。生产结束后，进入剥盒、选盒工序，经过挑选的烟标合格的按成品入库程序进行入库，不合格的产品按不合格程序进行处理。

产品工艺管理流程图业务部生产技术部印刷车间品质部输出记录接到设计更改需求段阶 } 改更计设 { 发开吕产不通过不通过通过接到设计开发需求产品开发策划打样准备送样、签样通过不通过形成技术标准（临时）审批不通过上机打样形成检验标准设计开发项目组成立通知产品开发任务书段阶制控艺工产生送客户包装测试■试生产 ■ 形成技术标准＜接到生产需求组织生产下达工艺标准工艺首检材料准备设备准备工艺监督过程质量监督工艺改进不通过运行判定成品质量监督是合格成品入库结束不合格控制程序过程检验记录工艺检查记录表，匚工艺记录表工艺运行控制剥盒、选盒烟用材料试验评价报告印刷作业指导书生产工作单换版通知单生产操作记录表工艺更改通知单成品检验记录

(整理)1胶合板生产工艺.

临沂市林海木业有限公司胶合板生产工艺规程版本编号：A 受控状态：文件编号：L H G Y-01 文件发放号：编制：审核：批准：发布日期：2010-8-1 实施日期：2010-8-1

芯板涂胶１胶粘剂的配制（１）脲醛胶质量指标：固体含量％４6—５５ｐｈ值７—9 外观无色、白色或淡黄色无杂质均匀液体（２）树脂胶配制（重量比）：脲醛胶１００面粉40~50 ２芯板涂胶芯板双面涂胶量：1100—1200克/3张 (上胶量计算方法：上胶后重量－上胶前重量) 1涂胶芯板质量必须符合要求，含水率为8—14%，温度40度以下。对厚薄不均、长度不足、两横边带弧形、含水率大于15%的芯板要挑出放到指定地点。 2 串芯人员要清除芯板上的杂物，涂胶量要均匀，没涂到胶的部位要用手工刷胶，不允许有空白点；胶堆积的地方要清除多余的胶，串芯人员同时要负责挑出不合格的芯板，并应放到指定处。 3涂胶后的芯板要做到先串先用，涂胶芯板陈化时间不应超过30分钟。4涂胶芯板的使用要合理，禁止不同树种的芯板同时涂胶、同时使用。

组坯 1 组坯时要做到一边一头齐，每摊位板坯上下，左右要对齐。排芯时涂胶芯板及中板上附有的垃圾等杂物要清理干净 2 严格掌握板坯的陈化时间，一般情况不许超过30分钟。 3 禁止不同树种、厚度的芯板混排在同一层；板坯对称层树种、厚度要一致。 4 生产过程中挑出的不合格芯板、单板要放在指定地点，不得乱放。 5 认真填写移送单和交接记录，发现问题及时反馈。板坯预压 1 板坯要及时送入预压机，压力13~15MPa,预压时间根据板坯的预压效果而定，一般控制在120—180分钟。 2预压时板坯不允许有卷边、卷角现象，预压时板坯的各部位要均匀受压，预压效果要保证板坯粘接成一体。 3认真填写移送单，做好交接记录，发现问题及时反馈。板坯修整 1板坯上的孔洞要用与本板树种一致的补片补好。 2板坯上的重叠要用修补刀割除，但不能修成离缝。 1板坯上的宽大于2mm，长大于100mm的离缝要用补条补好。 2板坯上的长度不足1250mm的芯板要用相同厚度的单板补好。 3修补时挑出的不合格板坯要放到指定地点，并在缺陷处作上标记。4修整的板坯要按树种、规格整齐堆放，并作上标记。

工业汽车生产流程图

汽车工业制造生产流程示意图与说明汽车生产介绍关於汽车的生产线，特别采用一张汽车生产流程图来说明（请参阅下图）。一、首先是利用冲床将钢板压成车的外壳，这是汽车制造中非常重要的步骤，它涉及汽车的线型设计及模具的冲压设计；如果母厂不能独立完成这个步骤，那就表示该厂的生产技术还没有达到应有的标准，充其量只不过是个装配厂罢了。二、等到完成车壳后，为了便於进行以后步骤中的焊接工作，通常都预将车体倒转。三、完成初步焊接后，再将车体扶正，加装车门及车盖。四、而后设法除去车壳上各块钢板的毛边与暗号，并将底盘预作防锈处理，以便进行车体的喷漆。五、以上是车体部分的制造概略过程，接著要装配大梁、防震、传动以及引擎等系统，这些部分可以说是汽车的内脏，非常重要；尤其是引擎，更可说是汽车的心脏。六、如果一个国家的汽车工业无法完全独立自主地完成引擎的设计与制造，那就表示这个国家的汽车工业还没有生根。上述大梁、防震、传动以及引擎等装置完成后，就可将车体由上而下吊装於其上，构成汽车的雏型。七、剩下的工作就是汽车内部的装潢，包括玻璃、雨刷、车座等，另外再加装散热器（水箱）、油压系统、燃料系统以及车轮等，整部车就可以算是大功告成了。八、不过，为了保证车厂的信用与消费者的基本安全，还必须进行一系列的试验，汽车才可以出厂。这些试验包括了滚桶（roller）模拟试验、防漏试验以及路试等项目，试验的主旨在於测试引擎、传动系统、操纵杆、刹车、灯光及车体测漏等性能，通过这些试验以后，汽车就可出厂销售了。

汽车的制造工艺及过程 1.铸造铸造是将熔化的金属浇灌入铸型空腔中，冷却凝固后而获得产品的生产方法。在汽车制造过程中，采用铸铁制成毛坯的零件很多，约占全车重量10％左右，如气缸体、变速器箱体、转向器壳体、后桥壳体、制动鼓、各种支架等。制造铸铁件通常采用砂型。砂型的原料以砂子为主，并与粘结剂、水等混合而成。砂型材料必须具有一定的粘合强度，以便被塑成所需的形状并能抵御高温铁水的冲刷而不会崩塌。为了在砂型内塑成与铸件形状相符的空腔，必须先用木材制成模型，称为木模。炽热的铁水冷却后体积会缩小，因此，木模的尺寸需要在铸件原尺寸的基础上按收缩率加大，需要切削加工的表面相应加厚。空心的铸件需要制成砂芯子和相应的芯子木模(芯盒)。有了木模，就可以翻制空腔砂型(铸造也称为“翻砂”)。在制造砂型时，要考虑上下砂箱怎样分开才能把木模取出，还要考虑铁水从什么地方流入，怎样灌满空腔以便得到优质的铸件。砂型制成后，就可以浇注，也就是将铁水灌入砂型的空腔中。浇注时，铁水温度在1250—1350度，熔炼时温度更高。 2．锻造在汽车制造过程中，广泛地采用锻造的加工方法。锻造分为自由锻造和模型锻造。自由锻造是将金属坯料放在铁砧上承受冲击或压力而成形的加工方法(坊间称“打铁”)。汽车的齿轮和轴等的毛坯就是用自由锻造的方法加工。模型锻造是将金属坯料放在锻模的模膛

塑料制品生产的工艺流程

塑料制品生产的工艺流程塑料制品的整体生产流程是：原料选择——原料着色与配比——设计铸模——机器分解注塑——印花——组装检测成品——包装出厂 1、原料选择原料选择：所有塑料都是由石油提炼出来的。塑料制品的原料在国内市场主要有几种原料：聚丙烯（pp）：低透明度、低光泽度、低刚性，但是有更强的抗冲击强度。常见于塑料桶，塑料盆，文件夹，饮水管等等。聚碳酸酯（PC）：高透明度、高光泽度、非常脆、常见于水壶、太空杯、奶瓶等塑料瓶。丙烯腈-丁二烯-苯乙烯共聚物（ABS）：树脂是五大合成树脂之一，其抗冲击性、耐热性、耐低温性、耐化学药品性及电气性能优良，还具有易加工、制品尺寸稳定、表面光泽性好等特点，主要用于奶瓶、太空杯，汽车等。另外还有： PE 主要用途产品有矿泉水瓶盖，PE保鲜模，奶瓶等等。 PVC 主要用途塑料袋，包装袋，排水管等等。 PS 主要用途打印机外壳，电器外壳等。 2、原料着色与配比所有的塑料制品都是有各种各样的颜色的，而这种颜色都是用颜料经过搅拌出来，这也是塑料制品的技术核心，如果颜色配比好，商品销量非常好，老板也非常重视颜色配比的私密性。一般情况下塑料制品的原料都是混起来用，比如abs光泽度好，pp抗摔好，pc透明度高，利用各个原料的特点混合比例就出现新的商品，但这样的商品一般不用于食品类用具。、3、设计铸模现在的塑料制品都是注塑或者吹塑方式制作，所以每次设计出样品，都要开版新的模具，而模具一般都要几万到几十万不等，所以塑料制品除原料价格外，模具的费用也是非常大的。做一个成品可能有很多的配件，每个配件都需要独立的模具。例如：垃圾桶分为：桶身——桶盖、内胆、把手几个部分。机器分解注塑
