螺丝扭力规格及标准

螺絲扭力規格及标准螺絲扭力規格螺絲直徑硬度螺絲扭力規格備註： 1. 高硬度材質為鐵類材質 2. 較低硬度材質用扭力標準為非鐵類材質，如ABS，M/B，FDD 塑膠框依材質區分之螺絲扭力規格

Unit:Kgf-cm P.S) 1. The material of screw is low carbon steel. 2. The data as above is used in order to utilize the full strength of threades fasteners without damaging the threads. It should be used as a guid in tightening threaded fasteners. 3. 美規螺絲 a . #2-56 (0.086-56): 2 番56 牙 b #4-40 (0.112-40) : 4 番40 牙 c. #6-32 (0.138-32) : 6 番32 牙 d. #8-32 (0.164-32) : 8 番32 牙 e. #10-24 (0.190-24): 10 番24 牙 20.1 " Plastics LCD Moniter case screw : 粗牙6 kgf-cm inner PCB 4 Kgf-cm speaker : 2 Kgf-cm 螺丝扭力标准(目前常用之螺丝扭力标准) A B C D E M3 8 8 6 10 12 M3.5 10 8 6 —— M4 16 12 8 20 22 M5 30 20 12 —— M6 50 30 ——— M8 120 70 ——— M10 240 140 ——— M12 420 260 ———

各种螺栓扭矩标准

M6~M24螺钉或螺母的拧紧力矩（操作者参考）

螺纹规格牙距螺纹底孔直径 M2 标准0.40 1.60 细牙0.25 1.75 M2.5 标准0.45 2.10 细牙0.35 2.20 M2.6 标准0.45 2.20 细牙0.35 2.25 M3 标准0.50 2.60 细牙0.35 2.70 M3.5 标准0.60 3.00 细牙0.35 3.20 M4 标准0.70 3.40 细牙0.50 3.60 M5 标准0.80 4.20 细牙0.50 4.60 M6 标准 1.00 5.10 细牙0.75 5.30 M8 标准 1.25 6.80 细牙 1.00 7.10 细牙0.75 7.30 M10 标准 1.50 8.60 细牙1.25 8.90 细牙1.00 9.10 细牙0.75 9.30 M12 标准 1.75 10.40 细牙1.50 10.60 细牙1.25 10.90 细牙1.00 11.10 M14 标准 2.00 12.20 细牙1.50 12.60 细牙1.00 13.10 M16 标准 2.00 14.20 细牙1.50 14.60 细牙1.00 15.10 M18 标准 2.50 15.70 细牙1 2.00 16.20 细牙2 1.50 16.60 细牙1.00 17.10 一般切削丝锥底孔尺寸为：D=d1-P 以M12x1.75为例，底孔尺寸D=12-1.75=10.25 而挤压对底孔要求较为苛刻，一般来说，提供一个十分合适的底孔是很困难的，需要不断的试切。不过，总的来说可按以下公式来计算大致底孔尺寸：D=d1-0.49P 仍以M12x1.75为例，底孔尺寸D=12-0.49*1.75=11.15

螺丝扭力标准[1]

螺丝机械性能参考表公制内六角圆柱头螺钉最小抗拉强度表公制内六角圆柱头螺钉锁紧扭力值公制螺钉牙距表美制螺钉牙距表英制螺钉牙距表

公制内六角圆柱头螺钉之机械性能表不锈钢螺丝产生磁性的原因

■ 材质特性： ● 定义：不锈钢通常是指具有抵抗空气，水，酸，碱盐或其它介质腐蚀能力的钢根据合金成分的不同，分别侧重不锈性和耐酸性。有些钢虽然具有不锈性，但不一定耐酸，耐酸钢通常具有不锈性。所有的不锈钢没有一种能够应付所有的腐蚀环境，都可以不生锈。人们在生活中，经常所指的是奥氏不锈钢。 ● 奥氏体不锈钢的特性：正常状态下无磁性，冷作加工后略有磁性；在各种温度不发生相变，所以不能用热处理使其硬化；但施予冷作加工，可使其硬化，并增强温度。不锈钢在真空状态下才有可能完全无磁。主要有以下钢种：320HQ （0Cr18Ni9Cu3 ）SUS304(0Cr18Ni9) 304M304J3(304Hc) 316(0Cr17Ni12M02) 316L(00Cr17Ni14M02) ■ 主要钢种特性介绍： 302HQ ：低碳，低氮，低硫，极低之加工硬化率，极佳之冷间加工性，适用于形状复杂成型难度高之用途。 304 ：加工硬化率适中，适于一般的冷间加工及伸抽，冷加工性能较好。 304M ：中等的加工硬化率，适于一般的冷间加工及伸抽。 304HC ：添加铜取代镍，降低钢材之加工硬化率，且可维持较低之导磁性。 SUS316 ：加钼，更佳的耐孔蚀性。 SUS316L ：代碳，较316 更佳的耐蚀性及更佳的冷加工性。以上材质磁性从强到弱依次排名：304>304M>304HC>SUS316 。 ● 该三种材质均为300 系列的奥氏体不锈钢，其化学成分如下： ● 各主要化学成分与不锈钢性能之关系碳 C ：可增加硬度和强度，含量过高会降低其延展性和耐腐性铬Cr ：可增加耐蚀性、抗氧化性，使品粒细化，增加强度，硬度和耐磨性镍Ni ：可增加高温强度、耐蚀性，降低冷加工硬化之速率钼Mo ：增加强度，对养化物和海水的耐蚀性优良铜Cu ：利于冷加工成型，降低磁性 ● 材质之其它性能 1、以上材质状态无磁性。304M 冷加工后略有磁性（1.6u-2.0u 左右）；304HC 磁性为（1.01u-1.6u 左右）；316 材质冷加工后磁性小于 1.01u 。 2、各材质均有良好的延展性，易冷加工成型，抗拉强度、屈服强度均可达到要求。（Ts 抗拉强度min700N/mm ，Ys 屈服强度min450N/mm ）。 ■ 结论 1、304M 、304HC 、316 三种材质是目前300 系列奥氏体不锈钢使用最广的材质之一。各材质明显差异为：冷加工后材质磁性为316<304HC<304M 。316 材质抗化学品腐蚀，抗孔蚀性及抗海水耐蚀能相对于304M 及304HC 要优良。 2、总之，不锈钢标准件特性为耐腐蚀、美观、卫生，但其强度硬度正常情况下相当于碳钢（6.8 级）故对不锈钢产品应不可撞击、敲打、注意维护其表面光洁度、精度，且不能和使用碳钢产品一样随便施

螺钉扭力标准规范

广州市奥威亚电子科技有限公司规范检验文件螺钉扭力标准规范文件编号: 版本号: 秘密等级：普通发出部门: 生产部颁发日期: 总页数：5 附件：无主题词：螺钉扭力标准编制: 刘亿华审核: 批准: 文件更改历史更改日期版本号更改原因新版发布

一. 目的本规范明确了录播、云台等机械装配螺钉及螺栓联接的紧固力矩控制要求及相关注意事项；本规范适用于奥威亚制生产部。二.引用标准塑胶、金属件连接螺钉扭力规格

三.扭力标准制定 1.准备测试用具:电动起子，扭力计,机台,各种规格螺丝。 2.实际量测以不同扭力锁附各规格螺丝，并立即量测出退锁扭力值。退锁扭力应为锁附扭力值的60%或以上。 3.用扭力计直接测量出破坏扭力数值，破坏扭力数值即会造成滑牙，滑丝，螺丝断裂或螺丝头打花的扭力值。 4.求出适当扭力数值，Ex:测出锁PCB板螺丝破坏扭力值为,则适当扭力上限值为16/2=, 故适当扭力值取 7±。注:根据本厂内产品螺丝规格之特性，扭力值之安全系数取2，避免作业时因锁附扭力值定的太大,而造成锁附时会偶滑牙,滑丝,螺丝头打花不良现象. 5.验证适当扭力值之可靠性。 a.重复锁附，测量扭力值。 b.取用适当扭力值锁附之产品进行振动试验，检查螺丝有无松动，并用扭力计量测各螺丝退锁扭力是否大于或等于适当扭力值的60%。

6.螺丝扭力标准(目前常用之螺丝扭力标准): 常见螺丝扭力标准备注：容许误差：±10% 。 A、铁螺丝与铁螺帽（螺孔）之固定，如：*箱体各组件之组合。*接地螺丝、螺帽之固定。*PCB固定于箱体。 B、铁螺丝、铜螺帽、螺孔及铝合金材料螺孔之螺定，如：*电晶体或线材端子固定于铝散热片上；*铝散热片固定于PCB 上；*大电容或电晶体端子（TERMINAL）之固定螺丝。*RS-232六角铜柱之固定。 C、铁螺丝（自攻）锁于塑胶孔。*塑胶面板固定于箱体。*PCB固定于塑胶面板上。

螺丝破坏扭力的计算

在螺纹紧固件的使用中应用的较广泛的是螺栓－螺母连接副的形式，应用的较多的是有预紧力的连接方式，预紧力的连接可以提高螺栓连接的可靠性、防松能力及螺栓的疲劳强度，并且能增强螺纹连接体的紧密性和刚度。在螺纹紧固件的连接使用中，没有预紧力或预紧力不够时，起不到真正的连接作用，一般称之为欠拧；但过高的预紧力或者不可避免的超拧也会导致螺纹连接的失败。众所周知，螺纹连接的可靠性是由预紧力来设计和判断的，但是，除在实验室可以测量外，在装配现场一般是不易直观的测量。螺纹紧固件的预紧力则多是采用力矩或转角的手段来达到的。因此，当设计确定了预紧力之后，安装时采用何种控制方法？如何规定拧紧力矩的指标？则成为关键重要问题，这就提出来了螺纹紧固件扭（矩）－拉（力）关系的研究课题。螺纹紧固件扭－拉关系，不仅涉及到扭矩系数、摩擦系数（含螺纹摩擦系数和支撑面摩擦系数）、屈服紧固轴力、屈服紧固扭矩和极限紧固轴力等以一系列螺纹连接副的紧固特性的测试及计算方法，还涉及到螺纹紧固件的应力截面积和承载面积的计算方法等基础的术语、符号的规定。并且也还必须给出螺纹紧固件紧固的基本规则、主要关系式以及典型的拧紧方法。目前，这些内容ISO/TC2尚无相应的标准，德国工程师协会早在七十年代就发表了DVI2230《高强度螺栓连接的系统计算》技术准则。日本也于1987和1990年发布了三项国家标准，尚未查到其他国家的标准。国内尚未发现相应的行业标准，仅少数企业制定了企业标准。尤其是随着引进技术的国产化不断的拓展和螺纹紧固件技术发展的需要，这一需求日趋迫切。这也就是制定此项标准的初衷。日本国家标准JIS B 1082-1987《螺纹紧固件应力截面积和承载面积》、JIS B 1083-1990《螺纹紧固件紧固通则》及JIS B 1084-1990《螺纹紧固件拧紧试验方法》三个标准，概括了国际上有关螺纹紧固件扭－拉关系的研究成果和应用经验，根据标准验证，对我国也是适用的。因此，在制定标准时，在充分消化、分析日本标准的基础上，提出了等效采用的意见。因此，本系列标准也包括了下列三个国家标准： 1、GB/T16823.1-1997《螺纹紧固件应力截面积和承载面积》; 2、GB/T16823.2-1997《螺纹紧固件紧固通则》; 3、GB/T16823.3-1997《螺纹紧固件拧紧试验方法》一、GB/T16823.1-1997《螺纹紧固件应力截面积和承载面积》本标准等效采用JIS B 1082-1987《螺纹紧固件应力截面积和承载截面积》标准，本标准是设计螺纹紧固件扭－拉关系系列标准之一。 1、范围本标准规定的螺纹紧固件的应力截面积（As）适用于计算外螺纹紧固件的最小拉力载荷、保证载荷以及内螺纹紧固件的保证载荷。外螺纹紧固件包括螺栓、螺钉和螺柱等标准件和专用件；内螺纹紧固件包括螺母标准件、专用件及机体中的螺孔。其螺纹尺寸及公差均应符合GB/T193、GB/T196和GB/T197的规定。本标准不适用于寸制螺纹、统一螺纹、惠氏螺纹等其他螺纹紧固件。 2、螺纹紧固件应力截面积计算公式本标准规定的螺纹紧固件应力截面积计算公式有两个，即公式（1）和公式（2）。螺纹紧固件应力截面积计算公式（1）与已发布的国家标准，即 GB/T3098.1《紧固件机械性能螺栓、螺钉和螺柱》、GB/T3098.2《紧固件机械性能螺母》、GB/T3098.4《紧固件机械性能细牙螺母》和GB/T3098.6《紧固

螺钉扭力标准规范V1.0

v1.0 可编辑可修改 1 广州市奥威亚电子科技有限公司规范检验文件螺钉扭力标准规范文件编号: 版本号: 秘密等级：普通发出部门: 生产部颁发日期: 总页数：5 附件：无主题词：螺钉扭力标准编制 : 刘亿华审核 : 批准 : 文件更改历史更改日期版本号更改原因新版发布

螺丝扭力标准

螺丝扭力标准 ○一般螺丝螺丝规格 M2 M2.5 M3 M4 M5 标准扭力 1.6～2 3～4 6～7.5 14.5～18 28～35 （kgf?cm） ○自攻牙螺丝螺丝规格 1.7 2 2.3 2.6 3 3.5 标准扭力 1.5 3 3 3 4 4 可以换算成国际通用的N.m，也就是牛米。 1KGF.cm=0.098Nm 扭力標准是怎么制定的？先說一下我是怎么來做的 1.准备测试用具:电动起子，扭力计,机台,各种规格螺丝。 2.實際量測以不同扭力锁附各规格螺丝，并立即量测出退锁扭力值。退鎖扭力應為鎖附扭力值的60%或以上. 3.用扭力计直接测量出破坏扭力数值。破坏扭力数值即會造成滑牙，滑丝，螺丝斷裂或螺丝头打花的扭力值 4.求出适当扭力数值。 Ex:测出锁PCB板螺丝破壞扭力值为16kgf.cm,则适当扭力上限值为16/2=8kgf.cm, 故適當扭力值取7±1kgf.cm。注:根据本厂内产品螺丝规格之特性，扭力值之安全系数取2，避免作业时因鎖附扭力值訂的太大,而造成鎖附時會偶滑牙,滑丝,螺丝头打花不良现象. 5.验证适当扭力值之可靠性。 a.重複鎖附，测量扭力值。 b.取用适当扭力值锁附之产品进行振动试验，检查螺丝有无松动，并用扭力计量测各螺丝退锁扭力是否大于或等于适当扭力值的60%. 螺丝扭力标准目前常用之螺丝扭力标准 A B C D E M3 8 8 6 10 12 M3.5 10 8 6 —— M4 16 12 8 20 22 M5 30 20 12 —— M6 50 30 ———

M8 120 70 ——— M10 240 140 ——— M12 420 260 ——— 单位：Kgf.cm; 容许误差：±10% A、铁螺丝与铁螺帽（螺孔）之固定，如： *箱体各组件之组合。 *接地螺丝、螺帽之固定。 *PCB固定于箱体。 B、铁螺丝、铜螺帽（螺孔及铝合金材料螺孔之螺定，如： *电晶体或线材端子固定于铝散热片上。 *铝散热片固定于PCB上。 *大电容或电晶体端子（TERMINAL）之固定螺丝。 *RS-232六角铜柱之固定。 C、铁螺丝（自攻）锁于塑胶孔。 *塑胶面板固定于箱体。 *PCB固定于塑胶面板上。 D、铁螺丝（自攻）锁于板厚1.0之抽牙孔。 *M3抽牙也为ф2.8(+0,-0.05) *M4抽牙孔为ф3.65(+0.05,-0) E、铁螺丝（自攻锁于板厚1.2之抽牙孔，抽牙孔尺寸同D项。螺絲扭力表(公制)

静态扭力设定及测试规范.pdf

1.目的：制定产品生产设置扭力的适用范围及检测方法, 确保我司产品的螺丝扭力符合客户要求及相关标准。 2.适用范围：适用我司所生产的所有产品的螺丝或螺母装配前的扭力设定,及之后的扭力测试。 3.参考文件: VDI2230 高强度螺栓连接的系统计算 VDI2862汽车工业中拧紧设备的应用 VDI2647动态力矩检测 QC-T 518 汽车用螺纹紧固件拧紧扭矩规范 ISO5393 用于螺纹紧固件的回转式气动装配工具性能试验方法 4.职责： 4.1 工程部制定螺丝批定扭设置及螺丝扭力测试规范,并定义关键工位测试静态扭力SPC管制要求 4.2 生产部依各产品生产作业指导书工位扭力要求设定螺丝批扭力值,使用测试合格螺丝批生产. 4.3 质量部每日点检螺丝批扭力并测试生产关键工位的静态扭力制作SPC. 5.内容: 5.1 螺丝组装连接方式: 5.1.1螺丝的锁紧方式可划分为软连接与硬连接,其表现如下图:

5.1.2 在ISO5393中软连接与硬连接的指标定义如下表所示: 因此,通常情况下,不带弹垫及螺母的金属螺螺杆直接锁紧时为硬连接;除此以外,其它为软连接. 5.2常用螺丝扭力设置及测试要求: 5.2.1 使用螺丝批生产时需用动静态扭力监控螺丝扭力衰减;当前本公司常用的不锈钢螺丝,在没有损伤产品及保证产品的机械性能情况,一般参考性扭力设定及静态扭力测试标准如下: 5.2.1 工程部制样工程师在制样时应依照标准预设扭力并作验证评估,填写《扭力设定及验证报告》；以设定好的扭力制作样品给试验室作振动测试,若测试合格,方可判定扭力设定合格. 5.2.2螺丝批扭力预设后须确认准确性,依靠螺丝批本身的功能及对螺丝批定期校准/标定来实现; 螺丝枪每天生产前点检1次,将测试数据记录《电动螺丝批点检表》中. 5.2.3 如果物料规格书有扭力推荐值的如继电器等物料,扭力设置参考其规格书要求进行扭力设置及测试. 5.2.4 螺丝,塑胶类及铝制品壳体的扭力须特别注意,实际验证要求螺丝有锁紧且没损伤壳体螺纹.

螺栓拧紧力矩及标准

螺栓拧紧力矩标准 M6~M24螺钉或螺母的拧紧力矩（操作者参考）未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩) 未注明拧紧力矩要求时，参考下表(普通螺栓拧紧力矩)

公制螺栓扭紧力矩Q/STB 12.521.5-2000 范围：本标准适用于机械性能10.9级，规格从M6-M39的螺栓的扭紧力矩，对于使用尼龙垫圈、密封垫圈、其它非金属垫圈的螺栓，本标准不适用。 ★对于设计图纸有明确力矩要求的，应按图纸要求执行。

套管螺母紧固力矩Q/STB B07833-1998 材料HPb63-3Y2 直通式压注油杯Q/STB B07020-1998（螺纹M6、M8*1、M10*1）紧固力矩：0.3-0.5Kg.m。安全阀Q/STB B07029-1998（螺纹R1/8）紧固力矩：2.9-4.9Nm。通气塞Q/STB B07030-1998 （螺纹R1/4）紧固力矩：2.94-5.88Nm。螺塞Q/STB B07040-1998（公称直径08-10螺距1.25，12-36螺距1.5）螺栓（排气）Q/STB B07060-1998（M12*1.5）紧固力矩：58.8-78.4N.m。软管（锥形密封）Q/STB B07100-1998

软管（锥形密封）Q/STB B07123-1998 （接头部螺母拧紧力矩）螺母（球头式管接头用）Q/STB B07201-1998 拧紧力矩：N.m 材料：（Q235）

管接头螺母Q/STB B07202-1998 拧紧力矩（Q235 / HPb 59-1）铰接螺栓Q/STB B07206-1998 拧紧力矩（Q235）球头式端直通接头Q/STB B07211-1998 拧紧力矩（Q235 HPb 60-1 ）表中拧紧力矩适用于钢制接头

螺丝扭力标准

名词解释--扭力使材料产生扭转变形时所施加的力，单位N·m。在测材料的扭转刚度或扭转模量等力学量时，在以扭转方式测材料动态力学性能时，都需对试样施加扭力。特别在动态力学的许多测量仪器上，因为比较容易实现自由振荡或强迫振荡的扭力施加形式，所以采用是比较广泛的。如扭摆分析仪、扭辫分析仪、旋转流变仪等对试样都是施加的扭力。所谓“扭力”就是一个物体所受到轴向扭转力与反作用力，常用扭力扳手来计量，单位是牛顿·米。常见的受扭力作用的物体有，螺杆螺母副传动轴等等。所谓的「扭力」在物理学上应称为「扭矩」，扭矩的观念从小学时候的「杠杆原理」就说明过了，定义是「垂直方向的力乘上与旋转中心的距离」，公制单位为牛顿-米(N-m)，除以重力加速度 9.8m/sec2之后，单位可换算成国人熟悉的公斤-米(kg-m)。英制单位则为磅-呎(lb-ft)，在美国车的型录上较为常见，若要转换成公制，只要将lb-ft的数字除以7.22即可。扭力单位换算表单位数值 SI单位重力单位英制单位 N.m CN.m gf.cm kgf.cm kgf.m lbf.in lbf.ft 1N.m 100 10200 10.19 0.1019 8.852 0.7375 1gf.cm 9.8E-050.00981 0.001 0.000010.00868 7.2E-05 1kgf.cm 0.09819.81 1000 0.01 0.868 0.072 1kgf.m 9.8066981 100000100 86.8 7.233 1lbf.in 0.113 11.3 1150 1.152 0.0115 0.083 13.83 0.138 12 1lbf.ft 1.355 136 13800 常用螺丝扭力标准规格A等级扭力B等级扭力C等级扭力D等级扭力E等级扭力M3 8 Kgf.cm 8 Kgf.cm 6 Kgf.cm 10 Kgf.cm 12 Kgf.cm M3.5 10 Kgf.cm 8 Kgf.cm 6 Kgf.cm -- -- M4 16 Kgf.cm 12 Kgf.cm 8 Kgf.cm 20 Kgf.cm 22 Kgf.cm M5 30 Kgf.cm 20 Kgf.cm 12 Kgf.cm -- -- M6 50 Kgf.cm 30 Kgf.cm -- -- -- M8 120 Kgf.cm 70 Kgf.cm -- -- -- M10 240 Kgf.cm 140 Kgf.cm -- -- -- M12 420 Kgf.cm 260 Kgf.cm -- -- -- 备注：容许误差：±10%

螺钉扭力标准规范

. . .. .. a . .. . . .. 广州市奥威亚电子科技有限公司规范检验文件螺钉扭力标准规范文件编号: 版本号: 秘密等级：普通发出部门: 生产部颁发日期: 总页数：5 附件：无主题词：螺钉扭力标准编制 : 刘亿华审核 : 批准 : 文件更改历史更改日期版本号更改原因新版发布

螺丝扭力标准

螺丝扭力标准悬赏分：0 已经结束结束时间2007年2月4日螺丝扭力标准螺丝机械性能参考表公制内六角圆柱头螺钉最小抗拉强度表公制内六角圆柱头螺钉锁紧扭力值

公制螺钉牙距表美制螺钉牙距表英制螺钉牙距表公制内六角圆柱头螺钉之机械性能表不锈钢螺丝产生磁性的原因

螺丝扭力规格及标准

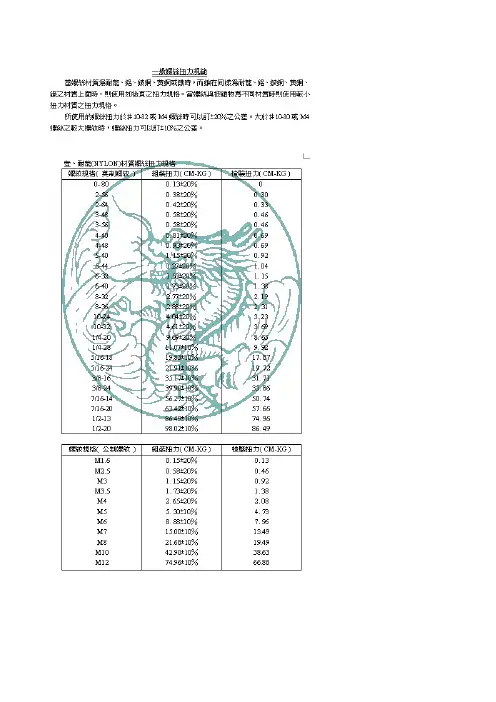

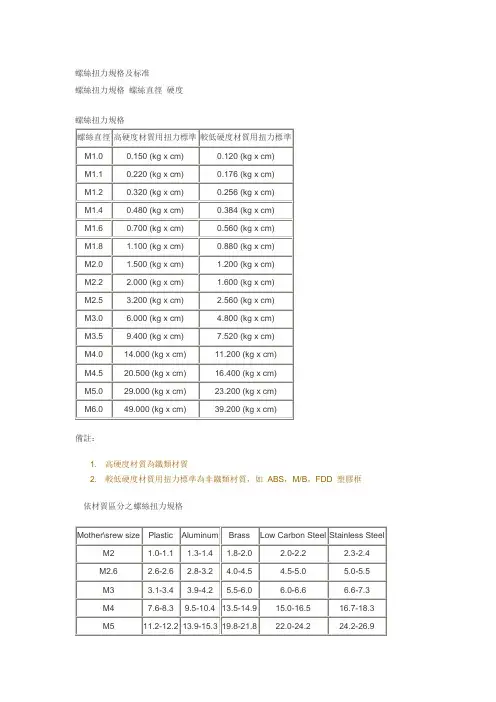

螺絲扭力規格及标准发布日期：2010-01-17 浏览次数：213 螺絲扭力規格螺絲直徑硬度螺絲扭力規格螺絲直徑高硬度材質用扭力標準較低硬度材質用扭力標準 (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm) (kg x cm)
