一、伏安法测电阻

1.原理:根据欧姆定律R=U

I

,只要测量出待测电阻R x两端的电压U及流过的电流I即可.

2.测量器材:电流表、电压表

3

4、两种电路的选择

①阻值比较法:先将待测电阻的估计值与电压表、电流表内阻进行比较,若Rx较小,宜采用电流表外接法;若Rx较大,宜采用电流表内接法.简单概括为“大内偏大,小外偏小”.

②临界值计算法:

当R x

当R x>R V R A时,用电流表内接法.

③实验试探法:按如图所示接好电路,让电压表的一根接线柱P先后与a、b处接触一下,如果电压表的示数有较大的变化,而电流表的示数变化不大,则可采用电流表外接法;如果电流表的示数有较大的变化,而电压表的示数变化不大,则可采用电流表内接法.

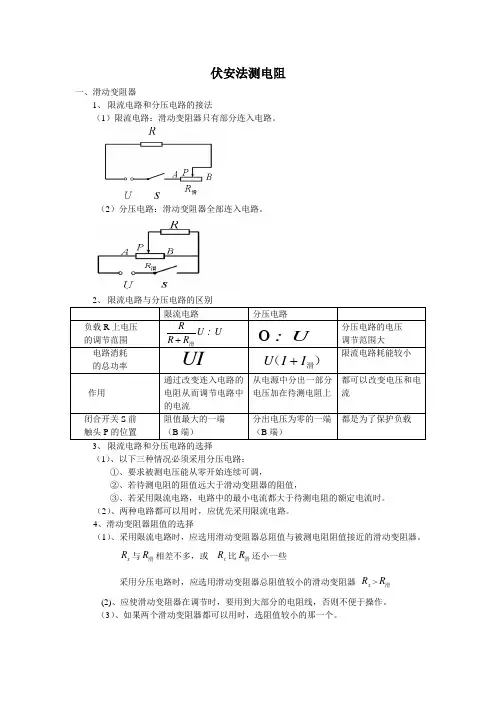

二、滑动变阻器的限流式接法和分压式接法

2.两种接法的适用条件

(1)限流式接法适合测量阻值小的电阻(与滑动变阻器总电阻相比相差不多或比滑动变阻器的总电阻还小).因为Rx小,限流式中滑动变阻器分得电压大,移动滑动触头调节范围大.

(2)分压式接法适合测量阻值较大的电阻(比滑动变阻器的总电阻大).因为Rx大,分压式中Rx几乎不影响电压的分配,移动滑动触头电压变化明显,便于调节

3.两种接法的选择原则

(1)在两种电路均可使用的情况下,应优先采用限流式接法,因为限流式接法电路简单、耗能低.

(2)若采用限流式不能控制电流满足实验要求,即不论怎样调节滑动变阻器,待测电阻上的电流(或电压)都会超过电流表(或电压表)的量程,或超过待测电阻的额定电流,则必须选用分压式接法.

(3)若待测电阻的阻值比滑动变阻器总电阻大得多,以致在限流电路中,滑动变阻器的滑动触头从一端滑到另一端时,待测电阻上的电流或电压变化范围不够大,不利于多次测量求平均值,此时,应改用分压式接法.

(4)若实验中要求电压从零开始连续可调,则必须采用分压式接法.

4、典型题

一、伏安法测电阻

1、如图所示是一些准备用来测量待测电阻Rx阻值的实验器材,器材及其规格列表如下:

待测电阻Rx阻值在900 Ω~1 000 Ω之间

电源E 具有一定内阻,电动势约9.0 V

电压表V1 量程2.0 V,内阻r1=1 000 Ω

电压表V2 量程5.0 V,内阻r2=2 500 Ω

电流表A 量程3.0 A,内阻r=0.10 Ω

滑动变阻器R 最大阻值约100 Ω,额定电流0.5 A

开关S、导线若干

(1)为了能正常进行测量并尽可能减少测量误差,实验要求测量选用哪些

电表?(2)画出余下的电路连线

1.【答案】测量Rx阻值的电路如图

解析由于待测电阻约为1 000 Ω,滑动变阻器阻值为100 Ω,且要使电表

读数有较明显的变化,因此滑动变阻器应采用分压接法,由于加在待测电阻的最

大电流约为10 mA,显然3 A的电流表不能用,因此将V1当作电流表使用.由

于V1表的电压能够测量,故采用V1表内接法.时电表的读数大于其量程的一半,

而且调节滑动变阻器能使电表读数有较明显的变化.请用实线代表导线,在所给

的实验器材图中选择若干合适的器材,连成满足要求的测量Rx阻值的电路.

2、某同学测量阻值约为25 kΩ的电阻Rx,现备有下列器材:

A.电流表(量程100 μA,内阻约2 kΩ)

B.电流表(量程500 μA,内阻约300 Ω)

C.电压表(量程15 V,内阻约100 kΩ)

D.电压表(量程50 V,内阻约500 kΩ)

E.直流电源(20 V,允许最大电流1 A)

F.滑动变阻器(最大值1 kΩ,额定功率1 W)

G.电键和导线若干

电流表应选____________,电压表应选____________.(填字母代号)

该同学正确选择仪器后连接了以下电路,为保证实验顺利进行,并使测量误差尽量减小,实验前请你检查该电路,指出电路在接线上存在的问题:

①____________________________________________;

②_____________________________________________.

2.【答案】B C①电流表应采用内接法.②滑动变阻器应采用分压式接法.

(a P

Q

(b 解析 最大电流I m =E R x =20

25×103 A =800 μA ,故电流表应选B.电源电动势20 V ,电压表D 的量程为50 V ,测量

误差过大,故应选C.

①R 0=R A R V =0.3×500 kΩ=150 kΩ

②由于滑动变阻器最大阻值比被测电阻小很多,为了便于调节和为了保证电表的安全,滑动变阻器应采用分压式接法.

3.太阳能是一种清洁、绿色能源。在上海举办的20XX 年世博会上,大量使用了太阳能电池。太阳能电池在有光照时,可以将光能转化为电能;在没有光照时,可以视为一个电学器件。某实验小组通过实验,探究一个太阳能电池在没有光照时(没有储存电能)的I -U 特性。所用的器材包括:太阳能电池,电源E ,电流传感器,电压传感器,滑动变阻器R ,开关S 及导线若干。

(1)为了描绘出完整的I -U 特性曲线,在图a 中A 处接________传感器,B 处接________

传感器,并将图(a)连成完整的实验电路图。

(2)该实验小组根据实验得到的数据,

描点绘出了如图(b)的I -U 图像,图中PQ 为

过P 点的切线。由图可知,当电压小于2.00V

时,太阳能电池的电阻________(选填“很大”或“很小”);当电压为2.80V 时,太阳

能电池的电阻约为______Ω。

答案.(1)电压;电流。(

2)很大;1.0×103(965~1040)。

4、碳膜电阻是在绝缘介质骨架上镀一层碳膜。己知某碳膜电阻阻值约为10Ω,其结构如图实-8-9所示,现通过实验测定碳膜厚度,备用器材如下:

图实-8-9

A .电流表(量程0~0.6 A ,内阻约0.2 Ω)

B .电流表(量程0~3 A ,内阻约0.03 Ω)

C .电压表(量程0~3 V ,内阻约30 k Ω)

D .电压表(量程0~15 V ,内阻约150 k Ω)

E .滑动变阻器(最大值为2 Ω)

F .滑动变阻器(最大值为20 Ω)

G .滑动变阻器(最大值为200 Ω)

H.学生电源(4 V)

I.螺旋测微器

J.游标卡尺

实验主要步骤:

(1)用伏安法较准确地测量电阻的阻值。电流表选________,电压表选________,滑动变阻器选________。(填标号)

(2)在虚框中画出电路图

(3)若测得电阻值为R,该材料的电阻率为ρ,则碳膜厚度的表达式为:d=________(用R、D、L、ρ表示)。[解析](1)电源电动势为4 V,故电压表选用0~3 V的C;

电路中最大电流为I m=U m

R x=

3 V

10 Ω=0.3 A,故电流表选用

0~0.6 A的A;可采用限流法接入滑动变阻器,其所需最

大阻值为R m=U m

1

2I m

3 V

0.15 A=20 Ω,故选用20 Ω的F。

(2)被测电阻为小电阻,故电路采用电流表外接法;电路无特殊要求,可采用限流法接入滑动变阻器。电路如图所示。

(3)由电阻定律有:R=ρL

S,得:S=ρ

L

R,由于膜很薄,故可

将其截面看成是矩形,其宽即为膜厚度,由几何关系得:d

=S

ρL

5、用伏安法测量某一电阻R x 阻值,现有实验器材如下:待测电阻R x (阻值约5 Ω,额定功率为1 W );电流表A 1(量程0~0.6 A,内阻0.2 Ω);电流表A 2(量程0~3 A ,内阻0.05 Ω);电压表V 1(量程0~3 V ,内阻3 k Ω);电压表

V 2(量程0~15 V ,内阻15 k Ω);滑动变阻器R 0(0~50 Ω),蓄电池(电动势为6 V )、开关、导线.为了较准确测量R x 阻值,电压表、电流表应选________,并画出实验电路图.

【审题】该题要求选择实验仪器、测量电路及控制电路,因为滑动变阻器的全阻值大于被测电阻R x ,故首先考虑滑动变阻器的限流接法

【解析】由待测电阻R x 额定功率和阻值的大约值,可以计算待测电阻R x 的额定电压、额定电流的值约为

U =51?≈PR V ≈2.2 V,I =5/1/≈R P A=0.45 A.则电流表应选A 1,电压表应选V 1.

又因30002.0?=

?V A R R =24.5 Ω>R x ,则电流表必须外接.

因为滑动变阻器的全阻值大于被测电阻R x ,故首先考虑滑动变阻器的限流接法,若用限流接法,则被测电阻R x 上的最小电流为I min =

50

56

+=

+R E E x =0.11 A <I 额,因该实验没有对电流、电压的调节范围未作特殊要求,故用限流电路.电路如图10-4所示.

图10-4

6、
