总等电位联结隐蔽、检验批、
等电位联结工程报验申请表
电气等电位联结工程隐蔽验收记录
山东省建设工程质量监督总站监制
山东省建设工程质量监督总站监制
建筑物等电位联结
16.4 建筑物等电位联结 16.4.1 施工准备 16.4.1.1 技术准备 参见“16.1接地装置安装”第16.1.1.1条。 16.4.1.2 材料准备 1. 各种型号、规格的等电位联结端子箱(板)。 2. 各种型号、规格的等电位联结线、等电位联结用金具、刚性绝缘导管、出线盒和出线面板等。 3. 等电位联结预埋件、连接件、镀锌螺栓、垫圈、螺母等。 16.4.1.3 机具准备 参见“16.1接地装置安装”第16.1.1.3条。 16.4.1.4 作业条件 1. 暗敷设的等电位联结端子箱、联结线和穿线导管，应配合土建主体工程预埋；等电位端子板墙上明装的应在土建室内装饰工程结束后进行。 2. 预埋安装完毕、保护管已预埋。 3. 等电位联结线与其他金属管道连接时，应待其他专业工种安装完成后进行。 4. 施工作业面清理完毕。 16.4.2 施工工艺 16.4.2.1 工艺流程 测量定位→保护管预埋（暗敷）→端子板（箱）制作安装→支架安装（明敷设）→联结线敷设与连接→导通性测试 16.4.2.2 操作工艺 1. 测量定位 按施工图确定总等电位联结(简称MEB)和局部等电位连接(简称LEB)的端子板、联结线等电气器具固定点的位置及走向，从始端(MEB／LEB端子板)至终端(外露可导电部分或装置可导电部分)，先干线后支线，找好水平或垂直线，用粉线袋沿线路中心弹线。 2. 保护管预埋(暗敷) 等电位联结线材料为铜导线，则采用穿硬质阻燃塑料保护管暗敷设。 3. 端子板(箱)制作安装 (1) MEB(LEB)端子板(箱)制作 1) 明装MEB(LEB)端子板制作：首先确定MEB(LEB)端子板的长度，长度根据等电位联结线的出线数确定：单行排列时端子板的长度：50mm×(支路数+1)+2×25mm×2，其中50mm表示各支路压接孔之间的间距及靠近安装孔的支路压接孔与安装孔之间的间距，25mm表示端子板安装孔的纵向开孔孔径及安装孔径距端子板板端的距离。也可参考表16-3。用于MEB(LEB)端子板材料的紫铜板厚度不宜小于4mm。支路较多时，其压接孔可多行排列。
等电位联接检验批质量验收记录
等电位联接检验批质量验收记录

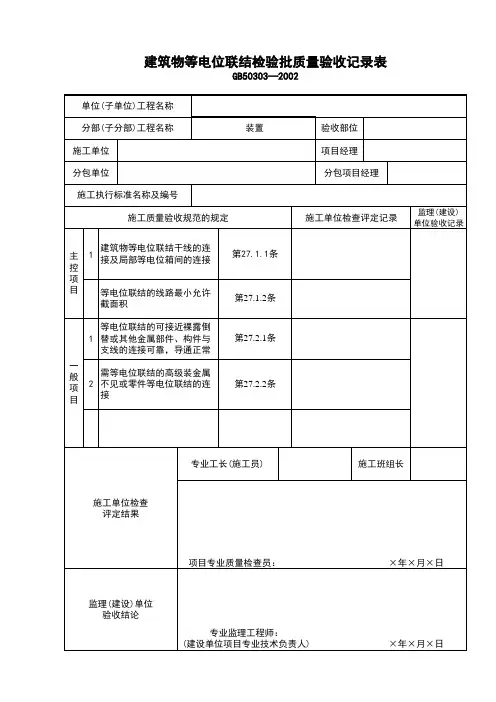

2、验收依据说明 【规范名称及编号】《智能建筑工程施工规范》GB50606-2010 【条文摘录】 摘录一： 3.5.1 材料、器具、设备进场质量检测应符合下列规定： 1 需要进行质量检查的产品应包括智能建筑工程各子系统中使用的材料、硬件设备、软件产品和工程中应用的各种系统接口；列入中华人民共和国实施强制性产品认证的产品目录或实施生产许可证和上网许可证管理的产品应进行产品质量检查，未列入的产品也应按规定程序通过产品质量检测后方可使用； 2 材料及主要设备的检测应符合下列规定： 1）按照合同文件和工程设计文件进行的进场验收，应有书面记录和参加人签字，并应经监理工程师或建设单位验收人员确认； 2）应对材料、设备的外观、规格、型号、数量及产地等进行检查复核； 3）主要设备、材料应有生产厂家的质量合格证明文件及性能的检测报告。 3 设备及材料的质量检查应包括安全性、可靠性及电磁兼容性等项目，并应由生产厂家出具相应检测报告。摘录二： 16.1.3 等电位联结安装除应执行国家标准《建筑物电子信息系统防雷技术规范》GB 50343-2004第6.4节和《建筑电气工程施工质量验收规范》GB 50303-2002第27章的规定外，尚应符合下列规定： 1 建筑物总等电位联结端子板接地线应从接地装置直接引入，各区域的总等电位联结装置应相互连通； 2 应在接地装置两处引连接导体与室内总等电位接地端子板相连接，接地装置与室内总等电位连接带的连接导体截面积，铜质接地线不应小于50mm2，钢质接地线不应小于80mm2； 3 等电位接地端子板之间应采用螺栓连接，铜质接地线的连接应焊接或压接，钢质地线连接应采用焊接； 4 每个电气设备的接地应用单独的接地线与接地干线相连； 5 不得利用蛇皮管、管道保温层的金属外皮或金属网及电缆金属护层作接地线；不得将桥架、金属线管作接地线。 《建筑电气工程质量验收规范》GB50303-2002中的建筑物等电位联结表格及说明。 9.2.22 建筑物等电位联结检验批质量验收记录 1、表格 建筑物等电位联结检验批质量验收记录
建筑物等电位联结
一、适用范围 适用于一般工业与民用建筑电气装置防间接接触电击和防接地故障引起的爆炸和火灾的等电位联结施工。 二、施工准备 2．1 技术准备 1．充分熟悉相关图纸及设计要求。 2．根据图纸要求，准备相应施工图集等技术资料。 3．编制技术交底。 2．2 材料要求 1．等电位联结线和等电位联结端子板宜采用铜质材料。 (1)等电位联结线的截面要求见表20-25。 (2)等电位联结端子板的截面不得小于所连接等电位联结线截面。 2．热镀锌钢材(圆钢、扁钢等)。 3．辅材(电焊条、铜焊条、氧气、乙炔等)。 以上材料应有材质检验证明及产品出厂合格证。 2．3 主要机具 1．施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。 2．测量工具：ZC一8型接地电阻表。 2．4 作业条件 1．等电位端子板(箱)施工前，土建墙面应刮白结束。 2．进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。 3．进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前进行。 三、施工工艺 3．1 工艺流程
3．2 操作工艺 1．总等电位端子箱、局部等电位端子箱施工 根据没汁图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定，， 2．等电位联结线施工： 等电位联结线施工见图20-39。 3．厨、卫间等电位施工 (1)在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防锈漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用BV-1x4mm2铜导线穿塑料管于地面或墙内暗敷设。具体做法见图20-40。 (2)在厨房、卫生间地面或墙内暗敷设不小于25x 4mm镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用截面不小于25x4mm的镀锌扁钢。具体做法见图20-41。
建筑物等电位联结标准
技术交底记录编号工程名称瑞锦小区6#地块交底日期 施工单位郑州翰达建筑工程有限公 司 分项工程名称建筑物等电位联结标准 交底提要作业条件、主要机具、操作工艺、质量标准、成品保护、安全文明施工 1、依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001，《建筑电气工程施工质量验收规范》GB50303-2002，《郑州经济技术开发区瑞锦小区6#地块电气工程图纸》 2、施工准备 2.1 材料要求 2.1.1材料应有材质检验证明及产品出厂合格证。 2.1.2等电位联结线和等电位联结端子板宜采用铜质材料。 2.1.3热镀锌钢材：圆钢、扁钢、螺栓、螺母、垫圈等。 2.1.4辅材：电焊条、铜焊条、氧气、乙炔等。 2.2 主要机具 2.2.1施工工具：钢卷尺、电焊机、电焊工具、气焊工具、电工常用工具等。 2.2.2测量工具：ZC-8型接地摇表。 2.3 作业条件 2.3.1等电位端子板（箱）施工前，土建墙面应刮白结束。 2.3.2进行厨卫间、手术室等房间的等电位联结施工时，金属管道、厨卫设备等应安装结束。 2.3.3进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工之前行。 2.4 作业人员 主要施工人员：电工，经过培训考核的专业人员持证上岗。 3 施工工艺 3.1 工艺流程 3.2 操作工艺 3.2.1 总等电位端子箱、局部等电位端子箱施工 根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定。 3.2.2 等电位联结线的截面要求见表3.2 3.2.3 等电位联结端子板的截面不得小于所接等电位联结线截面。 3.2.4 等电位联结线施工 3.2. 4.1等电位联结线可采用BV-4mm2塑料绝缘导线穿塑料管暗敷设，也可采用—20×4镀锌扁钢或中8镀锌圆钢暗敷设。等电位联结端子板截面不得小于等电位联结线的截面。 3.2. 4.2等电位联结线施工见图3.2(1)。 表3.2 等电位联结的截面要求 总等电位端子箱局部等电位端子箱等电位联结线连接工艺设备外壳等
隐蔽工程检查验收记录(局部等电位)
隐蔽工程检查验收记录 工程名称：凌宇犀地B-5#楼 隐蔽部位～/～34层局部等电位图号施电5A-SM1、SM2 隐蔽日期2016年月日施工单位洛阳建工集团有限公司（章） 隐蔽检查内容 1、等电位联结线，材质规格符合设计要求，电位走向、布置和敷设方法均符合设计要求； 2、局部等电位联结线采用-25×4镀锌扁钢与引下线焊接，卫生间浴室地面钢筋网与局部等电位箱LEB用-25×4镀锌扁钢联通，联结符合要求； 3、扁钢搭接倍数符合设计要求，焊接饱满无漏焊，焊缝均匀无夹渣咬肉等缺陷； 4、焊接部位防腐处理符合要求。 监理 建设 单位 验收 结论 监理工程师： （建设单位项目技术负责人） 年月日（章）材 料 试 验 情 况 名称 出场合格 证编号 复试编号-25×4镀锌扁钢河北任丘市胜发热镀有限公司/
施工单位项目技术负责人：质量检查员：施工员： 隐蔽工程检查验收记录 工程名称：凌宇犀地B-5#楼 隐蔽部位～/～34层局部等电位图号施电5A-SM1、SM2 隐蔽日期2016年月日施工单位洛阳建工集团有限公司（章） 隐蔽检查内容 1、等电位联结线，材质规格符合设计要求，电位走向、布置和敷设方法均符合设计要求； 2、局部等电位联结线采用-25×4镀锌扁钢与引下线焊接，卫生间浴室地面钢筋网与局部等电位箱LEB用-25×4镀锌扁钢联通，联结符合要求； 3、扁钢搭接倍数符合设计要求，焊接饱满无漏焊，焊缝均匀无夹渣咬肉等缺陷； 4、焊接部位防腐处理符合要求。 监理 建设 单位 验收 结论 监理工程师：材 料 试 验 情 况 名称 出场合格 证编号 复试编号-25×4镀锌扁钢河北任丘市胜发热镀有限公司/
建筑物等电位联结
建筑物等电位联结 1 施工准备 1.1技术准备 （1）充分熟悉相关图纸及设计要求； （2）根据图纸要求准备相应施工图集等技术资料； （3）编制技术交底。 1.2材料要求 （1）品种规格 1）等电位联结线的等电位联结端子板宜采用铜质材料 2）热镀锌钢材（圆钢、扁钢等） 3）辅材（电焊条、铜焊条、氧气、乙炔等） （2）质量要求 材料应有材质检验证明及产品出厂合格证。 1.3主要机具 （1）施工工具：钢卷尺、电焊机、电焊工具、电工常用工具等。 （2）测量工具：ZC－8型接地摇表。 1.4作业条件 （1）等电位端子板（箱）施工前，土建墙面应刮白结束。 （3）进行金属门窗等电位联结应在门窗框定位后，墙面装饰层或抹灰层施工前进行。 2 施工工艺 （1）总等电位端子箱、局部等电位端子施工 根据设计图纸要求，确定各等电位端子箱位置，如设计无要求，则总等电位端子箱宜设置在电源进线或进线配电盘处。确定位置后，将等电位端子箱固定。
（2）等电位联结线施工 （3）厨、卫间等电位施工 1）在厨房、卫生间内便于检测位置设置局部等电位端子板，端子板与等电位联结干线连接。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间金属地漏、下水道等设备通过等电位联结线与局部等电位端子板连接。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用BV-1×4mm2铜导线穿塑料管于地面或墙内暗敷设。 2）于厨房、卫生间地面或墙内暗敷不小于25mm×4mm镀锌扁钢构成环状。地面内钢筋网宜与等电位联结线连通，当墙为混凝土墙时，墙内钢筋网也宜与等电位联结线连通。厨房、卫生间内金属地漏、下水管等设备通过等电位联结线与扁钢环连通。连接时抱箍与管道接触处的接触表面须刮拭干净，安装完毕后刷防护漆。抱箍内径等于管道外径，抱箍大小依管道大小而定。等电位联结线采用截面不小于25mm×4mm的镀锌扁钢。 （4）金属门窗等电位施工 1）根据设计图纸位置于柱内或圈梁内预留预埋件，预埋件设计无要求时应采用面积大于100mm×100mm的钢板，预埋件应预留于柱角或圈梁角，与柱内或圈梁内主钢筋焊接。 2）使φ10镀锌圆钢或25mm×4mm镀锌扁钢做等电位联结连接预埋件与钢窗框、固定铝合金窗框的铁板或固定金属门框的铁板，连接方式采用双面焊接。采用圆钢焊接时，搭接长度不小于100mm。 3）如金属门窗框不能直接焊接时，则制作100mm×30mm×30mm的连接件，一端采用不少于2套M6螺栓与金属门窗框连接，一端采用螺栓连接或直接焊接与等电位联结线连通。 4）所有连接导体宜暗敷，并应在门窗框定位，墙面装饰层或抹灰层施工之前进行。 5）当柱体采用钢柱，则将连接导体的一端直接接焊于钢柱上。
建筑物等电位联结
建筑物等电位联结工程文帮
建筑物等电位联结 1.1 一般规定 1.1.1 建筑物电源进线处都应做总等电位联结，各个总等电位联结端子板应相连通。总等电位联结端子板安装在进线配电箱近旁。 总等电位联结端子板，应将下列导电部分汇流互相连通。 1 进户线配电箱的母排。 2 公用设施有金属管道，如上、下水，热力，燃气等管道。 3 建筑物金属结构。 4 接地极引线。 1.1.2 等电位联结线和等电位联结端子板宜用铜质材料。 1.1.3 等电位联结，应符合以下要求： 1 扁钢的搭接长度不应小于其宽度的2倍，三面施焊（当扁钢宽度不同时，搭接长度以宽的为准）。 2 圆钢的搭接长度应不小于其直径的6倍，双面施焊（当直径不同时，搭接长度以直径大的为准）。 3 扁钢与圆钢连接时，其搭接长度应不小于圆钢直径的6倍。 4 等电位联结线与金属管道的连接。应采用抱箍，与管道接触处的接触表面须刮拭干净，安装完毕后刷防护涂料，抱箍内径等于管道外径，其大小依管径大小而定。金属部件或零件，应有专用接线螺栓与等电位联结支线连接，连接处螺帽紧固、防松件齐全。 1.1.4 等电位联结应按以下程序进行： 1 总等电位联结：可作为导电接地体的金属管道入户处和供总等电位联结的接地干线的位置检查确认，才能安装焊接总等电位联结端子板，按设计要求做总等单位连接； 2 辅助等电位联结：对供辅助等电位联结的接地母线位置检查确认，才能安装焊接辅助等电位联结端子板，按设计要求做辅助等电位联结； 3 对特殊要求的建筑金属屏蔽网箱，网箱施工完成，经检查确认，才能与接地线连接。 1.1.5 等电位联结须测试导电的连续性，导电不良的连接处需作跨接线。
2电气接地装置隐蔽验收记录
电气接地装置隐蔽验收记录 接地装置示意图［绘制比例要适当，注明各组别编号及有关尺寸（ mn ）］ 10-14轴/E-L 轴：利用基础梁内4根? 16主钢筋作自然接地装置，所有直螺纹连接处均 用? 12热镀 锌圆钢做跨接处理，钢筋与钢筋、钢筋与带铁为双面施焊，带铁与带铁为三面施 焊，焊接长度大于15cm,焊缝饱满，无夹渣，利用40*4热镀锌扁钢与地下车库接地网连接 贯通，与结构柱内2根? 25的主筋（引下线利用筋）可靠焊接，2根? 25的主筋采用等差弯 型钢筋连接、贯通且已标识。总等电位联结 （MEB 箱、电梯轨道、水暖井、电井接地就近采 用40*4热镀锌扁钢与接地网连接预留，符合要求。各连接处做法见下图，具体位置及走向 见附图。 .Z 监理（建设）单位 工程名称 苍山县教育科研中心 施工单位 分项工程名称 接地装置安装 天气情况 监理（建设） 单位 验收日期 鲁 DQ-012-001 大兀建设集团有限公司~ 第九建筑工程公司 临沂市建设工程监理公司 2013年04月25日 接地类别 组数 设计要求 沟槽尺寸 随土建基础开挖 土质情况 筏板混凝土 接地极规格（mr ）i 打进深度 （mn ） 接地母线规格 ? 16、? 25 螺纹钢筋 焊接情况 焊接长度大于15cm 焊缝饱满, 无夹渣 防腐处理 接地电阻 （取最大值） 施工单位
接地母线规格 焊接情况 接地电阻 （取最大值） 防腐处理 检验结论 沟槽尺寸 随土建基础开挖 接地极规格（mr ）i / ? 16、? 25 螺纹钢筋 / 土质情况 打进深度 （mm 筏板混凝土 / 焊接长度大于15cm 焊缝饱满, 无夹渣 （公章） （公章） 电气接地装置隐蔽验收记录 鲁 DQ-012-002 接地装置示意图[绘制比例要适当，注明各组别编号及有关尺寸（ mm ] 10-14轴/A-E 轴：利用基础梁内4根? 16主钢筋作自然接地装置，所有直螺纹连接处均 用? 12热镀锌圆钢做跨接处理，钢筋与钢筋、钢筋与带铁为双面施焊，带铁与带铁为三面施 焊，焊接长度大于 15cm,焊缝饱满，无夹渣，利用40*4热镀锌扁钢与地下车库接地网连接 贯通，与结构柱内2根? 25的主筋 （引下线利用筋）可靠焊接，2根? 25的主筋采用等差弯 型钢筋连接、贯通且已标识。总等电位联结 （MEB 箱、电梯轨道、水暖井、电井接地就近采 用40*4热镀锌扁钢与接地网连接预留，符合要求。各连接处做法见下图，具体位置及走向 见附图。 制君树和. 工程名称 分项工程名称 天气情况 接地类别 苍山县教育科研中心 接地装置安装 晴 防雷接地~ 组数 施工单位 监理（建设） 单位 验收日期 大兀建设集团有限公司 第九建筑工程公司 临沂市建设工程监理公司 2013年04月28日 设计要求 < 1 Q
等电位隐蔽汇总
等电位隐蔽汇总
————————————————————————————————作者：————————————————————————————————日期： 2
工程名称宣城水东亲心谷旅游项目健康 养生中心 验收部位 1-4轴/N-U轴 四层卫生间 分部（子分部） 工程名称 局部等电位联接隐检日期2017.3.1 等电位类别局部等电位施工图编号电施-27 隐蔽内容（图示或文字说明）： 卫生间局部等电位联结详图 1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d，焊缝饱满，并与引下线可靠联结，联成闭合回路。 2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。 3、局部等电位采用40×4热镀锌扁钢引至接接地端子箱，搭接长度大于10d。 接地连接线规格40×4热镀锌扁钢防腐处理符合要求连接方式焊接长度按图连接情况连接可靠审核意见： 同意隐蔽不同意隐蔽，修改后重新报验 参加人员签字建设（监理）单位 施工单位 专业技术负责人专业质检员专业工长 本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。
工程名称宣城水东亲心谷旅游项目健康 养生中心 验收部位 13-16轴/D-M轴 三层卫生间 分部（子分部） 工程名称 局部等电位联接隐检日期2017.3.1 等电位类别局部等电位施工图编号电施-27 隐蔽内容（图示或文字说明）： 卫生间局部等电位联结详图 1、局部等电位利用梁内一根钢筋采用搭接焊，焊接长度大于钢筋直径的6d，焊缝饱满，并与引下线可靠联结，联成闭合回路。 2、对卫生间底板钢筋网进行点焊，并与梁钢筋进行点焊。 3、局部等电位采用40×4热镀锌扁钢引至接接地端子箱，搭接长度大于10d。 接地连接线规格40×4热镀锌扁钢防腐处理符合要求连接方式焊接长度按图连接情况连接可靠审核意见： 同意隐蔽不同意隐蔽，修改后重新报验 参加人员签字建设（监理）单位 施工单位 专业技术负责人专业质检员专业工长 本表由施工单位填报，建设单位、施工单位、城建档案馆各保存一份。
等电位联结的种类和作用简述
等电位联结的种类和作用简述 一、等电位的定义 等电位联结就是将可用导电部分导线作电气连接，使其电位相等或接近。而在《建筑物防雷设计规范》GB50057-2010中将等电位联结定义是将分开的装置、诸导电物体用等电位连接导体或电涌保护器连接起来以减小雷电流在它们之间产生的电位差。等电位定义有多种释义，但其释义最终的共同之处就是减小电位差。 二、建筑电气设置等电位的重要性 用等电位联结带替大地接地，将建筑物内的金属物体（如金属结构件、管道、电气设备外壳的PE线等）相互联通，并根据建筑物自身特点的需要，辅助以其它措施，以使建筑物内建筑电气装置实现低频或高频的联结抗组达到一个非常低或相对接近电位差的位置，从而达到电气安全和抗干扰的水平。这性能往往优于电气接地装置，这也是建筑电气必须设置等电位的重要性原因之一。 三、等电位种类及作用 建筑物内等电位联结有两类：一类是起保护性作用的等电位联结，其作用就是以防人身电击、电气火灾和爆炸等电气灾害；另一类是起功能性作用的等电位联结，其作用就是使各类电气系统正常运作。 而我们现在大多接触所认知的就是起保护性作用的等电位联结。保护性等电位联结就其联结可以分为三类： 1.总等电位联结（MEB），是指将建筑物内总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起，如图1-1所示：
等电位联结示意图，1-1 1）电源进线箱内PE母线排，各电气设备的外露导电部分通过连接PE线而实现等电位联结，不必另接联结线； 2）接地装置的接线母牌，即MEB箱内的端子板 3）建筑物内的各类公用设施的金属管道，如进户电气管、水管等； 4）可连接的金属构建。 2.辅助等电位联结（SEB），是指将人体可同时触及的可导电部分联通的联结，用以消除两不同电位部分的电位差引起的电击危险。 3.局部等电位联结（LEB），是指将局部范围内的可同时触及的可导电部分相互联通的联结（常见于卫生间内设置，如图1-2所示）。在具备总等电位联结条件下它可以在局部范围内进一步降低接触电压至电压限值一下。
