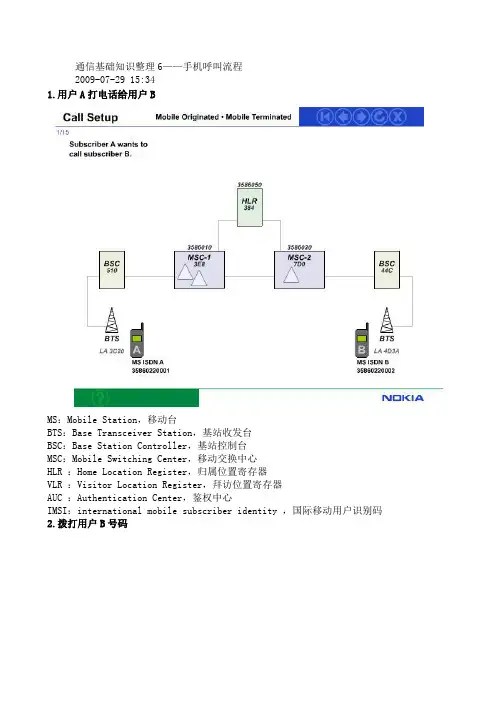

1.MSS移动始发呼叫

注意：以下过程主要针对局内呼叫主叫侧流程进行解释。

主叫接入过程：

主叫取漫游及指配过程：

备注：图中情况为局内呼叫，被叫也在本局，其中橙色消息表示取路由信息部分；

(21

)(22

)

其中橙色消息表示寻呼被叫部分，在终结呼叫中有详细解释；

振铃及拆线：

移动始发实际消息跟踪

1．CM_Service_Request，该消息是A口上收到手机上报的标准的业务请求消息

主要包含如下信息：

Cm service type：表示是用户发起的业务类别。移动始发呼叫，或者短消息等Cipher key sequence num：表示CKSN

Mobile station classmark2：表示手机上报的Classmark信息，其中说明了手机的能力

Mobile identity：表示终端用户的IMSI号或者TMSI号

2．MM_VLR_SETMOBILESTATUS，在VLR中设置用户状态

主要包含rr busy flag这个信元，1表示目前RR连接可用；

3．VDB_VP_GetCBDataAccess_Rsp，表示到VLR中验证用户接入能力的结果

主要包含如下信息：

et imsi：用户IMSI

et category：位置更新时HLR插入的用户类别

et ms type：位置更新时，根据配置的漫游用户类型表信息，使用用户IMSI的得到用户的漫游类型。如果不配置，则缺省为国际漫游。

et msc number：MSC号码，为在位置区小区表中配置的MSC号码，位置更新后存储在VLR中。

4、CM_Service_Accept，这是一条Dtap的透传消息，表示用户可以接入网络。

5、Setup：上报手机的承载能力和被叫用户号码；

gsm-bearer-capability1：表示主叫手机的承载能力，比如支持的Speech version（语音版本）等；

called-party-bcd：被叫MSISDN（即被叫手机号码）；

6、CM_MP_OBTAIN_SUBSCRIBER_PARA_OUTGOING_CALL：CM请求MAP查询主叫的签约业务；

map-et-gsm-bc：即手机在Setup消息中上报的承载能力信息，MAP会将它转化成内部业务码之后作为向VDB查询的条件；

7、VDB_VP_GetCBData_OCS_VLR_Rsp：返回从VDB中查询的结果；

et-category：表示用户的类别，比如普通用户（0x0A）；

et-ss-data-list：表示用户签约的补充业务列表；

8、MP_CM_SubscriberPara，VLR将查到的主叫用户签约信息通知CM模块

主要信元：imsi、msisdn（主叫手机号）、category（用户类别，一般为10 普通用户）、ss_data_list主叫用户的签约业务信息，比如HOLD（呼叫保持）、cw （呼叫等待）等；

9、Call_proceeding，标准A口DTAP消息，主要通知手机呼叫接续中。

10、CM_CCB_SETUP：CM将手机上报的、从VDB中查询到的用户签约及其它相关信息通知CCB；

et-bsc-info：主叫用户所在BSC信息，如bsc的信令点编码spc、网络指示NI等；

et-setup-type：一般呼叫为SETUP_NORMAL；

et-cell-id：主叫所在位置区小区信息；

et-ms-classmark2：手机在CM_Service_Request消息上报的手机能力信息；

CCB在收到该消息后，会在向A口发送Call_Proceeding的同时，查询DBMS 中的被叫号码分析表（ADD CNACLD配置）、业务检查表（ADD SRVCHK配置）等其它表进行号码分析，分析被叫号码是MSISDN、漫游号码还是PSTN号码；如果发现是MSISDN号码，那么后续向HLR取漫游号码；

11、MAP_SEND_ROUTING_INFORMATION_REQ：本局通过GT翻译找到相应的HLR获取漫游号码，这一步会根据被叫手机号查询SCCPGT表得到HLR相应的信令点；

主要信元：MSISDN（被叫手机号）。

12、MAP_PROVIDE_ROUTING_NUMBER_IND：HLR向被叫所在的VLR 请求漫游号码

主要信元IMSI（被叫的IMSI）、MSC号

13、MAP_SEND_ROUTING_INFORMATION_Cnf：HLR将获取到的漫游号码回送给本局，此时如果被叫关机，并且有CFU（无条件前转）业务，那么HLR会回送前转号码而不是漫游号码；

imsi：注意这个是被叫的IMSI号；

roamingNumber：分配好的漫游号码；

本局得到漫游号码后，系统会在CCB对取到的漫游号码进行分析，来确定是本局分配的漫游号码还是它局分配的，以决定后续进行被叫寻呼还是出局选路过程。

14、MCCB_VLR_QUERY_CCB_REQ：

向VDB查询取得的这个号码是切换号码还是漫游号码；在

VLR_CC_QUERY_CCB_RSP消息回送结果。

et-cc-query-ccb-result表示查询结果，其中cc no hon表示这个不是切换号码；

et-assistant-msrn 这个是一个辅助漫游号码，内部使用。

15、CC_MAP_OBTAIN_SUBPARA_INCOMING_CALL：该消息主要是通知MAP到VDB中取被叫签约数据；

主要的信元有CCB刚刚得到的辅助漫游号码、被叫IMSI等信息；

16、VDB_VP_GetCBData_ICS_VLR_Rsp：这条消息将从VDB查到的被叫签约数据回送给MAP；

其中主要信元有：

et-category：用户类别，0x0A表示是普通用户；

et-imsi：被叫IMSI号；

et-ms-type：用户类型，如本地用户（MS_of_Local）、国内本网用户（MS_OF_HomePLMN_IntraCountry）等；

et-lai：被叫所在的位置区号；

et-cell-info：被叫所在的小区信息；

et-ss-data-list：补充业务信息；

et-cb-status-ics：其中laiRoamingAllowed表示位置区是否允许漫游，cfmByHlr表示用户信息是否被HLR证实等；

当MAP得到被叫签约数据之后，系统开始分开处理。对于被叫用户，MAP会下发MAP_PAGE_MS消息；对于主叫则要开始准备建立承载。

17、MAP_CC_MGW_Selection_notify：MAP通知CCB开始进行MGW 的选择；

主要携带et called lai：被叫所在的LAI；

之后CCB开始进行MGW的选择。同时选择主被叫所使用的媒体网关，主叫媒体网关由主叫业务接入请求带上来的网关索引即可确定，被叫媒体网关主要查询位置区小区表（由ADD LAIGCI配置）得到BSC的dpc和ni，紧接着查局向表（ADD OFC 配置）得到局向号，再查媒体网关表（由ADD RANMGW配置），最后得到被叫的MGWID；

18、MCCB_CM_MGW_INFO：这条消息是CCB通知CM开始建立承载；

其中et-caller-amgw-id：表示主叫侧媒体网关ID；

Et-called-amgw-id：表示被叫侧媒体网关ID；

19、DB_HUNT_A_CIRCUIT_IN_MODULES：

查询BSC表、局向表、媒体网关表、A口中继群表，A口中继电路表等，最终得到建立A口电路所需的信息；

其中itc表示A口电路的承载能力；

terminationID表示在MGW上对应的TID；

groupNo：表示中继群号；

20、CM_CCB_BEAR_INFO：

该条消息主要是CM通知CCB建立好的承载相关信息；

其中et-lcontext-id：表示逻辑上下文；

et-lterm-id：表示与建立好的承载端点相对应的一个逻辑端点；

et-codec-list：表示主叫侧协商好的codecList信息；

21、Assignment_Request：MSC通过A口向手机下发指配请求；

主要携带：channel type：指定的信道类型速率及语音版本等；

Circuit identity code：即CIC电路号；

22、Assginment_Complete：

主要携带所选的信道、语音版本、电路池号等；

23、RABM_CMHO_RAB_ASSIGN_REQ_RSP：

主要将指配完成告诉CM模块；其中主要带原因值，比如cv success等；

24、CM_CCB_CONNECT_NET：CM通知CCB，主叫侧已经指配完成

主要信元：

Source code：其中有call source code呼叫源码，dNSetID号首集等等其它信息；

TKO group no：中继群号；

Channel type：无线信息及使用的语音版本等；

25、CM_CCB_CONTINUTY：表示主叫侧链接已经建立，等待被叫侧接入。

26、MCCB_CM_ALERTING：被叫资源也已分配好，这时CCB会向CM下发该消息。CM会通知MGW放振铃音，并且在A口上下发Alert的DTAP透传消息。

27、MCCB_CM_CONNECT：当被叫应答后，从被叫侧发送此消息给主叫侧CCB，CCB再向CM通知，并传递到A口；

该条消息基本没有实质性信元。

28、connect ack：主叫在收到connect消息后，回送connect ack消息，之后主被叫双方可以通话。

29、disconnect：当用户挂机后，从A口上收到该消息；

主要信元为：

Cause原因值：比如用户正常挂机，拆线原因值为normal call clearing

30、clear command：标准A口消息，MSC向BSC下发该消息请求释放无线及地面资源。

2.MSS移动终结呼叫

（MSS移动终结呼叫-1，后续流程参见下面的流程。）

对于局内呼叫来说，画在CCB左侧的为主叫侧（有MM_A,CM_A等，图中蓝色部分），画在右侧的为被叫侧（有MM_B,CM_B等）。

1、MP_PAGE_MS

消息中包含MSC号、VLR号、是否预寻呼、IMSI、寻呼类型（表示普通呼叫、短消息等）、LAI、GCI、PAGE_ET_PAGING_ROUTE（表示是A接口下发寻呼或从GS）等。

EMLPP信息也是通过此消息传递给PAGE的。

2、PAGE_VLR_INSERT_PAGING_INFO_REQ

PAGE在发起寻呼前向VLR插入寻呼信息。

消息中包含PAGE表号和模块号、CCB表号和模块号、MAP表号和模块号、IMSI/TMSI、呼叫优先级。

3、VLR_PAGE_INSERT_PAGING_INFO_RSP

PAGE收到此消息后，记录下LAI、GCI，使用DB_QUERY_PAGING_CONTROL查询寻呼控制表得到寻呼次数等信息。

PAGE使用DB_QUERY_PAGING_INFO向DB查询位置区小区信息，输入LAI，得到MSC号、VLR号、此位置区下的所有BSC信息。

然后PAGE开始下发寻呼。

4、PAGE_BSSMAP_PAGING

消息中包含IMSI、小区和优先级信息。

5、CMHO_RABM_RESOURCE_REQ

主叫CM收到CCB的MGW INFO消息后，开始建立主叫侧的承载，向RABM发送资源请求消息。

消息中包含主叫AMG、主叫EMG、RABID、BC、优先级等。

RABM可以根据BC转换出业务类型、静态Qos参数、信道类型、service handover等信息。

6、DB_HUNT_A_CIRCUIT_IN_MODULES

RABM为主叫的接入侧查找一个电路。

RABM输入DPC、NI、MGWIndex、优先级能力、ITC（由channel Type转换）。

如果查询成功，DB返回CIC、GroupNo、DIDMID（电路资源所在的模块号）、bsn、ItcOut（所选电路的承载能力）、TID（这是接入侧的物理T）。

7、SMMSG_PREPARE_BEARER_REQ

RABM向CRO请求建立承载。

消息中包含AMG、EMG、TID（要ADD的物理T的值，主叫侧这里只有一个）等。消息头中的CtxId为空表示需要CRO分配一个新的逻辑C。

CRO收到这个消息后分配一个逻辑C（对应一个CRO表号），并最后通过H248消息ADD_REQ在网关上添加一个T（物理的）。

8、SMMSG_PREPARE_BEARER_RSP

网关上物理T添加成功后，CRO会收到通知（包含物理C和物理T）。CRO 会分配一个逻辑T与物理T对应起来。并返回这条PB响应消息给RABM。

消息中包含逻辑C和逻辑T。

9、RABM_CMHO_RESOURCE_REQ_RSP

RABM向CM返回资源请求响应消息。

消息中包含逻辑C、逻辑T、gsmInfo（CIC、GroupNo、TID、Bsn、DIDMID 等）、AMG、AMG支持的Codec、主叫侧选择的Codec。

CM收到资源请求响应后，记录下逻辑C、逻辑T、gsmInfo、AMG支持的Codec和主叫侧选择的Codec。

10、BEARER_INFO

通过此消息，CM将主叫侧的承载信息通知对端。

消息中包含逻辑C、逻辑T和主叫侧选择的CodecList。

CCB收到此消息后，将LC、LT、CodecList记录在CCB的主叫侧信息中。

此时CCB表中的CCB_CR2为空，CCB将标志CCB_NOT_TRANSFER_CALLER_BI_FLAG置为TRUE，表示还未向对端透传BEARER_INFO消息。

11、CMHO_RABM_RAB_ASSIGN_REQ

主叫侧的陆地资源分配好以后，CM指示RABM开始指配空口。

12、RABM_MMHO_RAB_ASSIGN_REQ

RABM向MM发送的指配请求消息，消息中包含信道类型、CIC、PD、TI、优先级等。

13、MMHO_RABM_RAB_ASSIGN_REQ_RSP

MM向RABM返回指配响应消息。消息中包含选择的信道类型、加密算法、语音版本。

14、RABM_CMHO_RAB_ASSIGN_REQ_RSP

RABM向CM返回指配响应消息。

15、CONNECT_NET

CM向CCB发送的接网消息。

消息中包含address info（DID、BSN、OFC等）、source code、channel type等。

CCB收到这条消息后，记录Channel Type、Address Info和主叫的Group Num。

16、CONTINUITY

CM向CCB指示主叫侧的链接已经建立。

CCB收到此消息后，将CCB_received_COT置为真。但不立即向被叫下发，等待被叫承载建立。

17、RR_EST_IND(MM_PAGING_RSP)

被叫侧MM收到AIM发来的寻呼响应消息。

18、MM_Get_Paging_Info_From_VDB

寻呼响应上来后，MM去VDB取寻呼信息，因为MM表是收到AIM 的RR_EST_IND消息后新建的，没有保存任何有关本次呼叫的信息，所以需要从VLR获取。

消息中包含用户信息（如IMSI）、RR状态、classmark2、小区信息。

19、MM_Get_Paging_Info

消息中包含IMSI、用户签约的emlpp优先级、MAP表号和模块号、寻呼类型、PAGE表号和模块号、CCB表号和模块号

MM将type_id置为MT_CALL。

分配一个CM表。找一个空闲的TI。

20、MM_PAGE_RSP

消息中包含接入网类型、GCI。

发送此消息后，MM清除MM控制表中记录的PAGE模块号和表号信息。

PAGE收到此消息后，迁入空态。

21、MM_MP_PageResponse

是被叫MM发送给MAP的消息，作用类似于主叫MM发送给MAP的业务请求消息。

消息中包含CM表号、IMSI、CM业务类型（MT_CALL）、cksn、LAI、GCI、Classmark2、接入网类型、Access State（指示MAP是否发起鉴权、加密、TMSI重分配等）、BSC的信令点编码、MSC号、VLR号等。

22、PAGING_ACKNOWLEDGE

被叫CM发给CCB的消息，消息中只包含寻呼成功指示。

CCB由此消息得到被叫侧的表号、模块号、PID，CCB同时给CCB_real_called_pid赋值。

23、MP_MM_CmServAcc

与MM_MP_PageResponse消息对应。消息中包含IMSI。

24、MP_CM_CallData

此消息中包含被叫用户数据MSISDN、IMSI、IMEI、用户类别、签约的BC、补充业务数据。还包含呼叫参考号。

25、PAGING_CONNECT_ACK

消息中包含BSC_INFO（DPC、NI）、GCI、Classmark2、被叫号码、用户属性（包括签约的各种业务）、MSC号、IMSI、呼叫参考号、IMEI、Address Info。

被叫签约的EMLPP信息也是通过这条消息送给CCB，最终到话单里的。

26、SETUP

CCB向被叫CM发送的SETUP消息。

消息中包含BC（主叫侧的BC）、被叫号码、Source Code、CCB Information、Address Info、用户属性等。

27、MMCC_DATA_REQ(DTAP_SETUP)

被叫CM向被叫手机发送的SETUP消息，此消息中主要包含协商后的BC（主叫送过来的BC和被叫签约的BC取交集）。

28、SETUP_ACKNOWLEDGE

被叫CM发送给CCB的消息。

29、CONTINUITY

CCB发送给被叫CM，通知被叫侧主叫的连接已经建立。

被叫CM将CM表中的CotInd置为CM_COT_RECEICED，发送缓存的消息。

30、MMCC_DATA_IND(DTAP_CALL_CONFIRMED)

此消息中主叫就包含再一次经过手机协商后的BC。

31、CM_MP_SubscriptionCheck_Req

由MAP提供业务检查，消息中包含BC。

32、MP_CM_SubscriptionCheck_Rsp

消息中包含BC，但没什么用。

33、CALL_CONFIRMED

被叫CM发送给CCB的消息。

消息中包含BC、Source Code、Address Info、业务码（是从BC中得出的）等。

CCB将BC、Source Code、Address Info、业务码记录到被叫侧信息中。

晚选MGW时，CCB在这时去选择网关。

34、BEARER_INFO

CCB发送给被叫CM的消息。

此消息中包含主叫AMG、被叫AMG、被叫EMG、逻辑C、主叫的逻辑T、主叫的CodecList、跨网关时还包含中间串。

（MSS移动终结呼叫流程-2，结束。）

35、CMHO_RABM_RESOURCE_REQ

被叫CM向RABM发送的资源请求消息。

此消息中包含中间串（主被叫跨网关的时候）、RABID、AMG、EMG、BC、优先级信息、逻辑C、对端信息（主叫侧AMG、逻辑T、选择的CodecList）

等。

36、SMMSG_PREPARE_BEARER_REQ

被叫侧RABM向CRO发送的PB消息。

相对于主叫侧的PB消息，此消息中包含中间串的多个物理T和接入端点。这使得H248要通过多条ADD_REQ消息到网关上添加这些物理T。同一个网关上的两个T可以通过一条ADD_REQ消息添加。

37、SMMSG_PREPARE_BEARER_RSP

被叫侧的PB响应消息，包含被叫侧的逻辑T。

38、BEARER_INFO

被叫CM给CCB发送的消息。包含被叫逻辑T、主被叫协商后的Codec信息。CCB直接将此消息透传到主叫侧。

39、CONNECT_NET

被叫CM发送给CCB的，消息内容同主叫侧。

CCB将消息中的信息记录到CCB控制表的被叫侧。

40、ALERTING

CCB发送给主叫CM的ALERTING消息中包含CCB Information、alert type、用户类别等。

41、SMMSG_SEND_TONE_REQ

主叫CM向CRO请求放回铃音，消息中包含放音的逻辑T和TONEID，这里TONEID就是回铃音TID_RING_BACK_TONE，值为6。

CRO收到此消息后，最终通过H248向网关发送MOD_REQ消息，消息中包含要放音的物理TID，这个T就是主叫侧的接入端点。

42、SMMSG_SEND_TONE_RSP

CRO给CM返回放音请求的响应。

43、CONNECT

被叫CM发送给CCB的消息，里面包含Connected Number（即最终的被叫号码）。

44、SMMSG_STOP_TONE_REQ

主叫CM向CRO请求停止放回铃音，消息中包含放音的逻辑T。

中继入局呼叫(ISUP)

3.

（中继入局呼叫（ISUP）流程-1，后续流程参见下面的流程）

1、IAM

此消息中包含源信令点、目的信令点、选定的CIC、链路选择码、主叫号码、被叫号码为漫游号码等）、承载信息（user service information）、EMLPP 信息等。

2、SETUP

ISUP发送给CCB的SETUP消息。与CM发给CCB的SETUP不同的是，这个消息中包含AMG，这是ISUP根据入局IAM消息中的CIC等获得的。

3、CCB_CCB_INFORMATION

CCB自发一条INFORMATION消息，启动号码分析。CCB检查主叫侧为中继，得出CCB_call_type为CT_INCOMING。CCB检查被叫号码类型为GCT_MSRN，向VLR发送CC_VLR_QUERY_CCB_REQ消息，查询这个漫游号码的信息。

4、CC_MP_OBTAIN_SUBPARA_INCOMING_CALL

CCB向MAP取被叫用户数据。

5、MP_PAGE_MS

该消息中包含MSC号、VLR号、LAI、GCI等信。以便向被叫发起寻呼。

6、PAGE_BSSMAP_PAGING

向A口发送寻呼消息，消息中包含IMSI、小区和优先级信息。

7、MM_MP_PageResponse

是被叫MM发送给MAP的消息，作用类似于主叫MM发送给MAP的业务请求消息。消息中包含IMSI、CM业务类型（MT_CALL）、cksn、LAI、GCI、Classmark2、接入网类型、Access State（指示MAP是否发起鉴权、加密、TMSI重分配等）、BSC的信令点编码、MSC号、VLR号等。Map则以MP_MM_CmServAcc作为该消息的响应消息。

8、PAGING_ACKNOWLEDGE

被叫CM发给CCB的消息，消息中只包含寻呼成功指示。

9、MP_CM_CallData

将被叫用户数据告知给CM，包含MSISDN、IMSI、IMEI、用户类别、签约的BC、补充业务数据。

10、P AGING_CONNECT_ACK

消息中包含BSC_INFO（DPC、NI）、GCI、Classmark2、被叫号码、用户属性（包括签约的各种业务）、MSC号、IMSI、呼叫参考号、IMEI、Address Info。被叫签约的EMLPP信息也是通过这条消息送给CCB，最终到话单里的。

11、SETUP

CCB向被叫CM发送的SETUP消息。消息中包含BC（主叫侧的BC）、被叫号码、Source Code、CCB Information、Address Info、用户属性等。

12、C ALL_CONFIRMED

被叫用户响应SETUP消息。消息中包含BC、Source Code、Address Info、业务码（是从BC中得出的）等。CCB将BC、Source Code、Address Info、业务码记录到被叫侧信息中。

（中继入局呼叫（ISUP）流程-2，结束）

13、MGW_INFO

CCB给入局侧ISUP发送的消息。消息中包含主被叫AMG、主叫EMG、信元ET_BEARER_EST_IND（指示创建一个T），跨网关时会包含中间串。

14、D B_HUNT_A_CIRCUIT_IN_MODULES

RABM为被叫的接入侧查找一个电路。RABM输入DPC、NI、MGWIndex、优先级能力、ITC（由channel Type转换）。如果查询成功，DB返回CIC、GroupNo、DIDMID（电路资源所在的模块号）、bsn、ItcOut（所选电路的承载能力）、TID（这是接入侧的物理T）。

15、S MMSG_PREPARE_BEARER_REQ

被叫侧RABM向CRO发送的PB消息。

相对于主叫侧的PB消息，此消息中包含中间串的多个物理T和接入端点。

这使得H248要通过多条ADD_REQ消息到网关上添加这些物理T。同一个网关上的两个T可以通过一条ADD_REQ消息添加。

16、BEARER_INFO

被叫CM给CCB发送的消息。包含被叫逻辑T、主被叫协商后的Codec信

息。CCB直接将此消息透传到主叫侧。

17、 CONNECT_NET

被叫CM发送给CCB的消息。CCB将消息中的信息记录到CCB控制表的被叫侧。

18、A LERTING

CCB发送给入局ISUP侧的ALERTING消息中包含CCB Information、alert type、用户类别等。

19、S MMSG_SEND_TONE_REQ

入局侧ISUP向CRO请求放回铃音，消息中包含放音的逻辑T和TONEID，这里TONEID就是回铃音TID_RING_BACK_TONE，值为6。CRO收到此消息后，最终通过H248向网关发送MOD_REQ消息。

20、CONNECT

被叫CM发送给CCB的消息，里面包含Connected Number（即最终的被叫号码）。

21、S MMSG_STOP_TONE_REQ

入局ISUP侧向CRO请求停止放回铃音，消息中包含放音的逻辑T。
