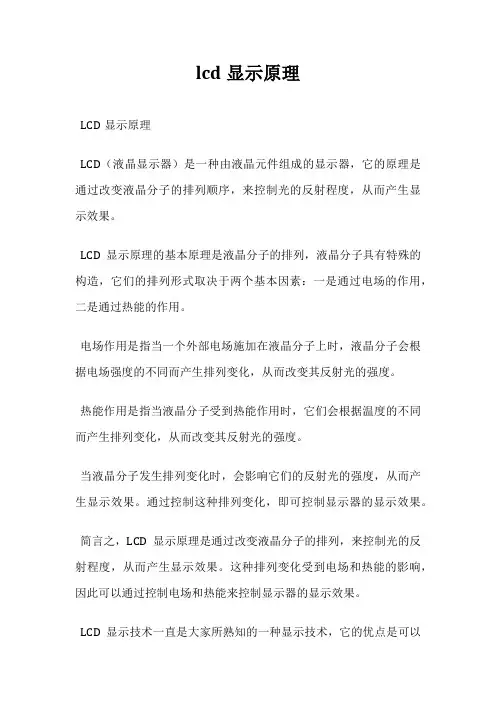

液晶显示器控制显示
自己动手修台式机液晶显示器-精品
自己动手修台式机液晶显示器-精品 2020-12-12 【关键字】方法、环节、地方、问题、交流经验、合理、透明、提出、发现、研究、支撑、安全、能力、办法、关系、设置、借鉴、支持、调整、方向 以下是本菜鸟自己的维修经验，老鸟请略过。声明：拆显示器有高压危险！请看完本教程再动手！如果不耐烦，请直接跳看第三步：拆杜邦线和电源线！本教程做交流经验之用，若由于读者个人操作不当造成人身安全事故，本人概不负责！ 症状：整个屏幕颜色失真，整个屏幕显示粗糙，整个屏幕一小格小格的，还有一块一块的色块，打开一个空白的WORD文档会显色偏红，有时候还会变绿。开机和关机时，在Windows界面左上角白色光斑有阴影。有时候屏幕会自己好了，过一小段时间又会颜色失真。出现这个问题的时候我以为没什么大问题，还能凑活着用。但是过一段时间它又有更严重的问题了：出现屏幕抖动，越抖越厉害，直至无法看清屏幕了！ 接下来，被逼无奈，只能自己修了！没钱的屌丝都是这么被逼出来的！最终显示器也真的被我修好了！ 因为没人告诉我怎么修，网上的经验也只是借鉴，所以我走了很多弯路！我本着维修应该从简单到复杂的原则，搞了一些不痛不痒的的维修环节！虽然起初这些尝试都没有修好，但是不排除前面这些尝试有可能修复。 尝试1：显示器的刷新频率太低？科普一下：我的显示器是5年前买的，一开始我还在纳闷是LCD还是CRT。现在我知道了，几乎所有看起来比较薄的电脑显示器都是LCD。所谓LCD显示器就是液晶显示器，是比较薄的，而CRT显示器就是纯平显示器（我们可以想象一下十年前的纯平电视广告，那些才是CRT），是比较厚的。调整刷新频率的方法：在桌面空白处点鼠标右键>属性>设置>高级>监视器，这个时候你就可以看到刷新频率的设置，设置完刷新频率点确定。吐槽一下：我的电脑备选的频率有60HZ和75HZ。看到网上有人说液晶显示器的刷新频率应该调到75HZ，60HZ人眼看起来会有抖动。我尝试修改刷新频率，结果还是没效果。这里有一个误区：很多人说LCD显示器的刷新频率要设置最少75HZ 的频率，因为刷新频率越高，每秒传送的帧数越大，人眼识别有一个频率界限，当超过这个频率，人就感觉不到屏幕一闪一闪，而是觉得屏幕是常亮的了。在这里我想说，这个是对于CRT屏幕而言，而LCD的刷新频率60HZ足矣！一般来说，LCD的刷新频率60HZ和75HZ 效果是一样的，而且60HZ是最合理的！刷新频率太高反而会缩短显示器的寿命，而且伤眼！当然，如果你要玩大型游戏，对显示的要求比较高，你可以考虑调高刷新频率。第一个尝试宣告失败！ 尝试2：线路问题？科普一下：显示器有两根线，一根是连接到电脑主机的，这根是跟主机的显卡相连的；另一根连接到排插，是显示器的电源线。这两根线如果接触不良或者生锈也会导致显示异常，当然，线的接口接触不良也会导致显示异常。我把这两根线拔了插，插了拔，还用磨砂纸擦了一下铜片，还是没用！第二个尝试宣告失败！ 尝试3：主机的内存条松了？拆开主机，把内存条拔出来，用橡皮擦擦了一下内存条的铜片，然后插回去。没效果！第三个尝试失败！ 尝试4：显卡有问题？我把显示器整个接到另一台主机，还是异常！可以确定是显示器本身有问题，不是显卡的问题。另外，后来我想清楚了，不用接到另一台电脑也可以确定是否显卡的问题。那就是：我把连接到显卡的线拔了，只剩电源线，打开显示器，显示器还是抖动！第四个尝试失败！ 尝试5：显示器积尘？用纸巾抹了一下显示器液晶表面和散热孔，还是异常！第五个尝
自己动手修台式机液晶显示器
自己修台式机液晶显示器 以下是本菜鸟自己的维修经验，老鸟请略过。声明：拆显示器有高压危险！请看完本教程再动手！如果不耐烦，请直接跳看第三步：拆杜邦线和电源线！本教程做交流经验之用，若由于读者个人操作不当造成人身安全事故，本人概不负责！ 症状：整个屏幕颜色失真，整个屏幕显示粗糙，整个屏幕一小格小格的，还有一块一块的色块，打开一个空白的WORD文档会显色偏红，有时候还会变绿。开机和关机时，在Windows界面左上角白色光斑有阴影。有时候屏幕会自己好了，过一小段时间又会颜色失真。出现这个问题的时候我以为没什么大问题，还能凑活着用。但是过一段时间它又有更严重的问题了：出现屏幕抖动，越抖越厉害，直至无法看清屏幕了！ 接下来，被逼无奈，只能自己修了！没钱的屌丝都是这么被逼出来的！最终显示器也真的被我修好了！ 因为没人告诉我怎么修，网上的经验也只是借鉴，所以我走了很多弯路！我本着维修应该从简单到复杂的原则，搞了一些不痛不痒的的维修环节！虽然起初这些尝试都没有修好，但是不排除前面这些尝试有可能修复。 尝试1：显示器的刷新频率太低？科普一下：我的显示器是5年前买的，一开始我还在纳闷是LCD还是CRT。现在我知道了，几乎所有看起来比较薄的电脑显示器都是LCD。所谓LCD显示器就是液晶显示器，是比较薄的，而CRT显示器就是纯平显示器（我们可以想象一下十年前的纯平电视广告，那些才是CRT），是比较厚的。调整刷新频率的方法：在桌面空白处点鼠标右键>属性>设置>高级>监视器，这个时候你就可以看到刷新频率的设置，设置完刷新频率点确定。吐槽一下：我的电脑备选的频率有60HZ和75HZ。看到网上有人说液晶显示器的刷新频率应该调到75HZ，60HZ人眼看起来会有抖动。我尝试修改刷新频率，结果还是没效果。这里有一个误区：很多人说LCD显示器的刷新频率要设置最少75HZ 的频率，因为刷新频率越高，每秒传送的帧数越大，人眼识别有一个频率界限，当超过这个频率，人就感觉不到屏幕一闪一闪，而是觉得屏幕是常亮的了。在这里我想说，这个是对于CRT屏幕而言，而LCD的刷新频率60HZ足矣！一般来说，LCD的刷新频率60HZ和75HZ 效果是一样的，而且60HZ是最合理的！刷新频率太高反而会缩短显示器的寿命，而且伤眼！当然，如果你要玩大型游戏，对显示的要求比较高，你可以考虑调高刷新频率。第一个尝试宣告失败！ 尝试2：线路问题？科普一下：显示器有两根线，一根是连接到电脑主机的，这根是跟主机的显卡相连的；另一根连接到排插，是显示器的电源线。这两根线如果接触不良或者生锈也会导致显示异常，当然，线的接口接触不良也会导致显示异常。我把这两根线拔了插，插了拔，还用磨砂纸擦了一下铜片，还是没用！第二个尝试宣告失败！ 尝试3：主机的内存条松了？拆开主机，把内存条拔出来，用橡皮擦擦了一下内存条的铜片，然后插回去。没效果！第三个尝试失败！ 尝试4：显卡有问题？我把显示器整个接到另一台主机，还是异常！可以确定是显示器本身有问题，不是显卡的问题。另外，后来我想清楚了，不用接到另一台电脑也可以确定是否显卡的问题。那就是：我把连接到显卡的线拔了，只剩电源线，打开显示器，显示器还是抖动！第四个尝试失败！ 尝试5：显示器积尘？用纸巾抹了一下显示器液晶表面和散热孔，还是异常！第五个尝试失败！ 尝试6：音箱使显示器磁化？把音箱挪开，接连一个星期都不开音箱，还是异常！第六个尝试宣告失败！ 没办法，接下来只能拆显示器了！注意：拆显示器有高压危险，请看完本教程再动手，
常用液晶屏接口定义(精)
常用液晶屏接口定义 20PIN单6定义： 3.3V 3.3V 1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16空17空18空19 空20空 每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值） 20PIN双6定义： 1：电源2：电源3：地4：地5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+ 每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（8组相同阻值） 20PIN单8定义： 1：电源2：电源3：地4：地5：R0- 6：R0+ 7：地8：R1- 9：R1+ 10：地11：R2- 12：R2+ 13：地14：CLK- 15：CLK+ 16：R3- 17：R3+ 每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（5组相同阻值） 30PIN单6定义： 1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：空- 21：空22：空23：空24：空25：空26：空27：空28空29空30空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值） 30PIN单8定义： 1：空2：电源3：电源4：空5：空6：空7：空8：R0- 9：R0+ 10：地11：R1- 12：R1+ 13：地14：R2- 15：R2+ 16：地17：CLK- 18：CLK+ 19：地20：R3- 21：R3+ 22：地23：空&nbs 20PIN单6定义： 3.3V 3.3V 1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：地 8：R1- 9：R1+ 10：地 11：R2- 12：R2+ 13：地 14：CLK- 15：CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为（数字表100欧左右）指针表20 －100欧左右（4组相同阻值） 20PIN双6定义： 1：电源2：电源3：地 4：地 5：R0- 6：R0+ 7：R1- 8：R1+ 9：R2- 10：R2+ 11：CLK- 12：CLK+ 13：RO1- 14：RO1+ 15：RO2- 16：RO2+ 17：RO3- 18：RO3+ 19：CLK1- 20：CLK1+
液晶电视黑屏的维修方法
液晶电视.显示器黑屏的维修方法 液晶电视.显示器黑屏的维修方法 液晶电视.显示器已经开始大量的普及，大有取代CRT电视.显示器之势，随着液晶电视.显示器的不断的普及，故障机器不断的出现，下面就本人在维修过程中经常出现的黑屏故障进行分析。 在分析此问题之前先对液晶显示器的结构进行介绍，下面就是一台液晶显示器的结构和所有的配件 1、PANEL（液晶屏） 2、A/D驱动板； 3、液晶驱屏线 4、高压板（又称升压板、高压条、INVERTER） 5、高压板线材 6、电源适配器（外置，一般都用直流3A/12V），也有部分的显示器的开 关电源部分内置在机内的，直接输入AC220的 7、高频信号处理板 8、外壳 引起黑屏问题有多种原因： 首先是电源电路不正常引起：表现为按面板按键无任何反应，指示灯不亮， 先查12V电压正常否，跟着查5V电压正常否，因为A/D驱动板的信号处理部分的芯片的工作电压都是5V，所以查找开不了机的故障时,先用万用表测量5V电压，如果没有5V电压或者5V电压变得很低，那么一种可能是电源电路输入级出现了问题，也就是说12V转换到5V的电源部分出了问题，这种故障很常见，一般是烧保险或者是稳压芯片出现故障，有部分机器是把开关电源内置，输出两组电源，其中一组是5V，供信号处理用，另外一组是12V提供高压板点背光用，如果开关电源部分电路出现了故障会有可能导致两组电源均没输出。另一种可能就是5V的负载加重了，把5V电压拉得很低，换一种说法就是说，后级的信号处理电路出了问题，有部分电路损坏，引起负载加重，把5V电压拉得很低，逐一排查后级出现问题的元件，替换掉出现故障的元件后，5V能恢复正常，故障一般就此解决，也经常遇到5V电压恢复正常后还不能正常开机的，这种情况也有多种原因，一方面是MCU的程序被冲掉可能会导致不开机，还有就是MCU本身损坏，比如说MCU的I/O口损坏，使MCU扫描不了按键，遇到这种由MCU引起的故障，找硬件的问题是没有用的，就算你换
液晶显示器基本构造
液晶显示器基本构造
液晶显示器基本构造1．产品分类 液晶显示器无源方 有源方 反射型 半透型 透射型 TN ( 扭曲向列 HTN （高扭曲向 标准及订制 STN （超扭曲向 FTN （格式化超 D – TFD （数字 正性 / 负性 REC TNR 彩色偏光片 彩色印刷 特别产 TFT （薄膜晶体
