恒温恒湿试验箱的使用寿命分析

恒温恒湿试验箱的使用寿命分析
恒温恒湿试验箱的使用寿命分析

恒温恒湿试验箱的使用寿命分析

作为一家专业的检测设备生产厂家,不仅需要有完善的技术能够制造出高质量的产品,也需要更好地表达让客户能够感受到产品的优势和差异化。那么当客户问道“你们的恒温恒湿试验箱可以用多久”时,我们应该如何作答呢?

经常会有客户登门拜访,来检验设备的质量。作为客户的常用句式,这种情况在前不久的时间又出现了。

“你们的恒温恒湿试验箱能用多久啊”

说实话这是一个比较难回答的问题。因为能用多久的标准界定是不一样的,可能客户的真正意思是可以运转多久不出故障。也是体现公司对于自身的产品有没有自信。

一般情况下,我们可以给出如下的回答。

1、我们无法判断恒温恒湿试验箱具体能用多久,只能给出一个大致的估值,因为在实际操作过程中,会存比较大的差异化。

2、按照我司品牌已经出售到市场的设备使用寿命惯例我们能给您一个大概值,能够让您在保养恰时情况下是可以保守能用10~15年左右的。

3、一台设备是由很多个零部件组装而成。任何一个零部件出现故障,都有可能导致正太设备不能运转。所以如果能够及时修正,也可以保证恒温恒湿试验箱的正常运行。

那么这里想跟大家聊聊如何能够延长恒温恒湿试验箱使用寿命这个话题。

关于恒温恒湿试验箱减少寿命四大因素,我司做出推论,在日常中使用中我们经常忽视的错误行为是减少恒温恒湿试验箱“寿命”的推手

1、恒温恒湿试验箱门常开关。在试验过程中减少试验箱开门的次数,频繁地开门会加大试验箱内冷量损耗,影响制冷效果,还会增大能耗。

2、长时间停用恒温恒湿试验箱。因某种原因不需要做试验了,用户就会选择让试验箱“休息”一下,但厂家提醒道,一般不要长时间停用试验箱,否则会影响寿命,应隔一段时间开机运行一个小时,这样可以大大提高试验箱寿命及性能。

3、恒温恒湿试验箱电源插座随意拔。试验箱在正常使用中,试验箱内温度达到设定值,温控器就自动切断电源,这时制冷系统内的高低压已经平衡,对压缩机来说,负载是较小的,电机容易正常启动。如果强制切断电源,在制冷系统内有相当高的压强差情况下又立即接通电源,高压强差造成电机负载过大,起动电流是正常值的8~10倍,这样就容易因电流过大而使电机烧毁。厂家强调,试验箱断电后,应该等3分钟,待制冷系统的高低压达到平衡后,再重新接上电源。

4、恒温恒湿试验箱清洗剂选择不当。清洁试验箱时,为防止损害箱外涂层和箱内不锈钢零件,不要用洗衣粉、去污粉、滑石粉、碱性洗涤剂、开水、刷子等清洗验箱清,以防损伤内胆或管路。最好先切断电源,用软布蘸上清水或餐具洗洁精,轻轻擦洗,然后用清水将洗洁精拭去。清洁时,注意不要碰触验箱清的电子元件,保证用电安全。清洁后,将电源插头插好,检查温度控制器是否设定在正确位置。冰箱每年最好一个月一次。

综合以上的几个方面,可以让我们在使用恒温恒湿试验箱的时候有比较规范的操作,机器和人一样,都需要维护和保养,只要我们在使用过程中不犯一些常见的错误,就能够保证机器不出故障,也能够大大延长恒温恒湿试验箱的使用寿命。

恒温恒湿试验箱操作规程

恒温恒湿试验箱操作规程 1目的 规范恒温恒湿试验箱的使用。 2适用范围 适用于电路技术应用中心的具体操作者。 3相关文件 恒温恒湿试验箱《操作手册》。 4职责 操作者在使用过程中应严格按本“操作规程”进行操作,以保证设备状况良好,并进行相关维护。 5程序内容 5.1打开恒温恒湿试验箱(以下简称试验箱)的箱门,将试验样品置于试验箱内 的样品架上,要确保试样离箱壁有一定距离以及试样周围的空气流通。 5.2检查试验箱右下角积水筒水位是否超过3/5,若少于3/5则拉出水位表上方 加湿水盒进行加水。试验过程中要不时检查积水箱内水位情况,以保证试验时有充足的水供应。 5.3合上空开开关(请勿湿手),再把试验箱右侧面的总电源合上,此时会听到 “嘀”的一声,过一会进入操作画面点左上角“返回”到功能选择画面。5.4 功能选择画面中总共有四个项目:模式选择(程序控制、定值控制)、 高级操作(历史转储、文件备份、手动调试、故障记录)、系统设置(系统时间修改、系统预约开机、系统断电恢复)、产品信息(产品型号、产品名称)。

5.5 设置超温保护(“+”表示增加、“-”表示减少):在试验箱右小角设置超 温保护温度,超温保护器温度设定=温度设定点+20℃~30℃。 5.6 试验方法: 本试验箱提供两种试验方法:定值运行和程序运行。 5.6.1定值运行的操作: a)在模式选择画面下选择“定值设定”,进入“定值设定”画面后选择“设置”进入设置画面,在“温度设定值”和“湿度设定值”方框中输入试 验所需的实际温度值和湿度值。 b)根据试验有没有温度的实际情况把“温度斜率”打到相应的“开”或“关” 状态,若是“开”状态,设置好温度斜率后点“确定”。 c)根据试验有没有湿度的实际情况把“湿度斜率”打到相应的“开”或“关” 状态,若是“开”状态,设置好湿度斜率后点“确定”(做的是低温试 验(零下)“湿度控制”必须打倒“关”)。 d)点左上角“返回”按钮,回到定值设定画面上选择“运行”,弹出(确认是否开始定值运行)对话框,选择“确认”即开始定值运行。 5.6.2 程序运行的操作: a)在模式选择画面下选择“程序运行”,进入“程序运行”画面→点“编辑”→进入工艺选择画面→点“编辑”→进入工艺编辑画面→点“增 加”→输入新增的程序名。 b)在时间、温度值、湿度值、温度等待、湿度等待、循环次数方框内输入试验所需的实际值。 c)点左上角“返回”→回到工艺选择画面→选择要运行的程序名→点“确定”→弹出(是否更换)对话框→点“确定”自动返回程序运行画面 →点“运行”→弹出(确认是否开始程序运行)对话框→点“确认”

恒温恒湿试验箱作业指导书

上海帕布洛厨卫有限公司 作业指导书文件编号2013-0701制订日期2013/8/3 可程式恒温恒湿试验箱作业指引版本A/0 制订部门技术部 供电电压:AC220V 温度调控范围:-20℃~150℃湿度调控范围:20%RH~98%RH 一、恒温恒湿试验箱试验参照标准: GB/T 2423.1-2008试验A《低温试验方法》 GB/T 2423.2-2008试验B《高温试验方法》 GB/T 2423.3-2006试验C《恒定湿热方法》 GB/T 10586-2006《湿热试验箱技术条件》 等国家标准进行设计制造,可进行各种高低温湿热环境试验。 二、准备事項: 1、检查试验机补给水箱,水位控制器的水位,须随时维持一半以上的水位(水位见机台前下方观察口); 2、检查试验机电源接线是否正确无误。 三、操作步骤: 1、打开试验机箱门,把需要用于做恒温恒湿试验的产品放进试验机,如产品需于箱内做测试线路,则把 试验机左侧的小圆盖子打开,把线从圆孔里穿出,并用布条堵住圆孔; 2、打开试验机电源总开关; 3、打开面板上的电源开关(POWER),控制面板屏幕显示定值运行界面,然后根据实际测试要求在控制 面板屏幕上点击温度值和湿度值输入框,通过点击弹出设定值输入键设定用于测试的温度和湿度;4、设定好用于试验的温度和湿度后,点击控制面板显示屏幕右下角的“运行”键,然后在弹出的界面上 选择“是”之后,试验机开始运行工作; 5、试验结束时,点击控制面板显示屏幕右下角的“停止”键,然后在弹出的界面选择“是”之后并关闭 控制面板上的电源开关(POWER),试验机结束工作,待取出产品后,试验完成。 四、注意事项: 1、试验机所用加湿用水必须是纯水或蒸镏水(尽量确保所加入水源纯度越干净越好,禁止使用地下水); 2、测试中若想观察箱内变化状况时,可将箱内灯(LIGHT)开关开启,由视窗知悉箱内变化情况; 3、试验机若在0℃以下运行时,应尽量避免打开箱门,因为在做低温时,若开启箱门易造成内部蒸发器 及其它部位的封冰现象,若必须打开,则应尽量缩短开门时间; 4、当完成低温运行工作时,务必设定温度条件60℃进行干燥处理约半小时,以免影响下一作业条件的测 试时间或结冰现象; 5、在试验机运行当中,除非有绝对必要,否则不要打开箱门,因为可能导致下列不良后果:(1)高温湿 气冲出箱外——十分危险;(2)箱门内侧仍然保持高温——容易造成伤害;(3)高温空气可能触发火灭警报,产生误操作; 6、绝对禁止试验爆炸性,可燃性及高腐蚀性物质; 7、严禁没有经过培训的人员操作试验机,操作人员完成工作后,请务必关闭试验机后面的电源开关。 四、保养: 1、试验机内侧的测试区应随时保持干净,做完试验后,不可在箱内留下杂物; 2、补给水箱,水回收水箱和冷冻机的散热器,须定期清洁保养(每个月/次),水位控制浮球组需拆下螺 丝后清洗,加湿筒需拆下其周围六颗螺丝后将水垢清除干净(每六个月/次); 3、如发现湿球专用纱布已经变黄变脏,其吸水能力比较差时,应即时更换; 4、试验机要严格按照作业指引使用,延长机器使用寿命。 编制审核批准

恒温恒湿说明书

恒温恒湿试验箱使用说明书

【前言】 感谢您购买本公司微电脑可程序恒温恒湿环境试验机。恒温恒湿炉又称模拟环境试验机,其可靠度、精确度和稳定度及为重要。本公司生产之全自动恒温恒湿炉是以用户满意为宗旨,以产品质优耐用为目的,积累多年丰富生产制造经验,广泛吸收用户意见,经多次技术改进之优良产品,选用之部件可靠性高,质量优良,能保证各式产品性能的可靠度、稳定度和精确度,故用户可放心使用。 本公司专业研发、生产以下产品:可程序恒温恒湿试验机、高温型恒温恒湿试验机、快速变温试验机、高低温试验机、冷热冲击试验机、盐水喷雾试验机、步入式试验室、高压老化试验机、氙灯耐侯试验机、高温灰化炉、紫外线老化试验机、老化试验机、耐黄变试验机、换气老化试验机、破裂强度试验机、盐水喷雾试验机、精密型热风循环干燥箱、振动试验台、双翼跌落试验台、单翼跌落试验机、手机跌落试验机、手机翻盖/滑盖试验机、笔记本翻盖寿命试验机、各种型号万能材料试验机、拉力机、各种硬度机、模拟汽车运输振动试验机、摇摆试验机、加硫成型试验机、投影仪、三坐标、影相测试仪、立式耐压试验机、台式工频耐压试验机、弯曲试验机、耐磨耗试验机、纸带耐摩擦试验机、标准光源对色箱等专业领域的研究开发。符合GB、BS、ASSTMI、ENN、UL、ISO、CNS、DIN、等相关的检测标准。 说明书是机器的使用指南,本手册详细说明如何安装、操作程序、保养方法与简单的故障维修,及使用注意事项。请仔细阅读本手册, 并依照规定的程序操作, 可使您每次皆能顺利地操作使用。请谨记注意事项可免除机器因人为操作不当而故障,正确的保养方法可延长机器寿命。在设置运行维护、保养、检查之前,请务必详细阅读此说明书,熟记有关事项之后,方可操作和检查机器,以便正确的操作和使用延长机器寿命。 本公司各类产品均经过严格的质量检验才出厂, 您可放心使用, 若有任何困难或问题,请与代理商联系或直接通知本公司

恒温恒湿试验箱六大框架结构

恒温恒湿试验箱六大框架结构 2014/9/12 1.传感器 传感器主要是温度和湿度传感器。温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有两种:干湿球温度计法和固态电子式传感器直接测量法。由于干湿球法测量精度不高,现在的恒温恒湿箱正逐步的以固态传感器代替干湿球来进行湿度的测量。 2.加热 恒温恒湿试验箱的加热系统相对制冷系统而言,是比较简单。它主要有大功率电阻丝组成,由于试验箱要求的升温速率较大,因此试验箱的加热系统功率都比较大,而且在试验箱的底板也设有加热器。 3.控制 控制系统是综合试验箱的核心,它决定了试验箱的升温速率,精度等重要指标。现在试验箱的控制器大都采用PID 控制,也有少部分采用PID与模糊控制相组合的控制方式。由于控制系统基本上属于软件的范畴,而且此部分在使用过程中,一般不会出现问题。 4.送风循环 空气循环系统正常情况下由离心式风扇和驱动其运转的电机构成。它提供了试验箱内空气的循环。

5.制冷 制冷系统是综合试验箱的关键部分之一。一般来说,制冷方式都是机械制冷以及辅助液氮制冷,机械制冷采用蒸汽压缩式制冷,它们主要由压缩机,冷凝器,节流机构和蒸发器组成。如果我们试验的温度低温要达到-55℃,单级制冷难以满足要求,因此恒温恒湿箱的制冷方式一般采用复叠式制冷。恒温恒湿箱的制冷系统由两部分组成,分别称为高温部分和低温部分,每一部分是一个相对独立的制冷系统。高温部分中制冷剂的蒸发吸收来自低温部分的制冷剂的热量而汽化;低温部分制冷剂的蒸发则从被冷却的对象(试验箱内的空气)吸热以获取冷量。高温部分和低温部分之间是用一个蒸发冷凝器联系起来,它既是高温部分的冷凝器,也是低温部分的冷凝器。 6.湿度 温度系统分为加湿和除湿两个子系统。加湿方式一般采用蒸汽加湿法,即将低压蒸汽直接注入试验空间加湿。这种加湿方法加湿能力,速度快,加湿控制灵敏,尤其在降温时容易实现强制加湿。 除湿方式有两种:机械制冷除湿和干燥除湿。机械制冷除湿的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水汽凝结析出,这样就降低了湿度。干燥器除湿是利用气泵将试验箱内的空气抽出,并将干燥的空气注入,同

恒温恒湿箱使用说明(终审稿)

恒温恒湿箱使用说明文稿归稿存档编号:[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-

YH-40B型标准恒温恒湿养护箱概述: (箱内传感器上的白色塑料盒内要加满水、不可断水) 是根据国家GB1345-99《水泥标准稠度用水量凝结时间安定性检验方法》和国家建材研究院及有关部门提供的技术资料开发设计制造的,适 用于大、中、小型水泥厂,建筑和建工部门做混凝土、水泥试件凝结养 护之用。 在原有养护箱的基础上,进行了一系列改进,箱门采用磁力胶条封闭,保温层采用保温效果较好的保温棉,内部增设了制冷机组、运行平稳、噪音小,加热器为铜管制作而成、防锈防腐,加湿装置、造型美 观,控制器控温控湿精度高等一系列优点,在使用说明中增设了用户故 障自己排除检修表,做为用户在检修时给厂方提供记录的依据,以使我 厂的养护箱在生产过程中得以改进,使产品做到经久耐用达到用户的使 用要求。 Y H-40B型标准恒温恒湿养护箱主要技术参数: 1、控湿温度:RH90%以上 2、控制温度:20℃±1℃ 3、电源电压:220V50HZ 4、加热功率:1000W 5、制冷功率:145W 6、增湿功率:45W 7、增湿量:400毫升/小时

8、增湿器容积:5.5L 9、箱内空间: 40B型可放1503混凝土试块15组/18 组/20组 60B型可放1503混凝土试块30组/40组 /60组 YH-40B型标准恒温恒湿养护箱结构和工作原理: 1、1、结构 箱体采用内外两层,由外箱体和内箱体,外箱体采用优质冷轧钢板,内 箱体采用不锈钢板,搁板采用不锈钢型材制成,防腐蚀性好。内箱体下 边的水箱用于加热及辅助增湿,增湿系统以超声波增湿仪为主,水加热 蒸发为辅,自动控制系统由控温仪及控湿仪表按给定的温、湿度制冷, 加热以及增湿实行自动切换,箱内温、湿度由数字仪表显示。 2、工作原理 温控:当箱内温度低于温控仪下限给定值时,温控仪输出加热信号指令 电热原件开始工作,反之温度高于上限给定值时,温控仪指令制冷系统 工作,当箱内温度达到所需要求时,即自动停止加热或制冷。 湿控:采用超声波加湿器增湿,能保证箱内湿度达到≥95%,由温控 仪自动控制增湿装置,当湿度<95%时,温控仪指令增湿器工作,达到 回差值后,自动停止工作,回差值应调在0-1℃,不易过大。 YH-40B型标准恒温恒湿养护箱使用方法:

高低温试验箱说明书

高低温试验箱说明书 一、产品规格 型号:KHG-100 内型尺寸:D×W×H 450×450×500 型号: KHG-225 内型尺寸:D×W×H 500×600×750 型号: KHG-500 内型尺寸:D×W×H 800×700×900 型号: KHG-010 内型尺寸:D×W×H 1000×1000×1000 型号: KHG-013 内型尺寸: D×W×H 1000×1000×1300 二、技术指标: 1、温度范围:-20℃~150℃、-40℃~150℃、-60℃~150℃、-70℃~150℃ 2、温度均匀度:≤±2℃(空载时) 3、温度波动度:±0.5℃(空载时) 4、温度偏差:≤±2℃ 5、降温速率:0.7~1.2℃/min 6、升温速度:1.0~3.0℃/min 7、时间设定范围:0~999 小时 8、噪音:<65dB 三、结构简介: 1、外胆均采用优质(t=1mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理,更显光洁、美观。 2、内胆采用进口高级不锈钢(SUS304)镜面板。 3、保温材质:高密度玻璃纤维棉.保温厚度为100mm 4、温湿度循环系统:采用特制空调型低噪音长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环。 5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭 6、采用无反作用门把手,操作更容易 7、机器底部采用高品质可固定式PU活动轮. 8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜加热除霜(清楚观察试验过程) 9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示) 四、加热系统 1、采用远红外镍合金高速加温(2KW×2)电加热器 2、高温完全独立系统,不影响低温试验、高温试验及交变湿热 3、温湿度控制输出功率均由微电脑演算,以达高精度及高效率之用电效益 五、电路控制系统 1、进口数显触摸按键,PID微电脑SSR温度控制器(日本RKC仪表); 2、精度:0.1℃(显示范围) 3、解析度:±0.1℃; 4、感温传感器:PT100铂金电阻测温体; 5、控制方式:热平衡调温调湿方式;所有电器均采用(施耐德)系列产品 6、温度控制采用P . I . D+S.S.R系统同频道协调控制 7、具有自动演算的功能,可将温度变化条件立即修正,使温湿度控制更为精确稳定 8、控制器操作界面设中英文可供选择,实时运转曲线图可由屏幕显示

伟煌可程式恒温恒湿试验箱说明书408L

操作保养手册 可程式恒温恒湿试验箱WHTH-408-40-880

索引 一. 规格 (1) 二. 结构 (2) 三. 标准配备 (3) 四. 备用零件 (3) 五. 安装场所 (3) 六. 要求设备 (3) 七. 安装事项 (4) A. 加湿用水的安装 B. 配电工事 八. 使用前注意事项 (4) 九. 使用注意事项 (5) 十. 简易故障诊断表 (6) 十一. 定期保养清洁事项 (7)

□ 可程式恒温恒湿试验箱 □ 标准型恒温恒湿试验机 □ 桌上型恒温恒湿试验机 ============================================================================ 一、 规格: 1. 机器型号: 408L 2. 温度范围:-40~ +150 ℃. 3. 湿度范围: 20%至98%RH *注意:请参考湿度使用范围图! R E L A T I V E H U M I D I T Y % STANDARD HUMI. CONTROL RANGE 98%RH 4. 温湿度控制精度:±0.5℃;±2.5%RH. *以上#2~4之性能保证,需于温度感测稳定30分钟后量测! 5. 温湿度分布均匀:±2℃;±5%RH. *注意:以下#5项之性能保证,需距测试区之每一壁面1/6位置量测,且需于 温度稳定30分钟以后量测! 6. 内箱尺寸:测试区:60×85×80cm(W ×H ×D). *注意:摆放试品的容量不可超过测试区容量之2/3. 7. 设备安装空间:至少2100×1900×1810cm(W ×H ×D). 8. 测试箱门: 1扇. 9. 电源:AC 3 ∮ 380V 50/60 HZ MAX 30 A 二、结构 A. 箱体结构: 1 HUMIDITY CONTROLLABLER RANGE (AT ROOM TEMP. 20℃)

恒温恒湿试验箱的温湿度控制功能介绍

恒温恒湿试验箱的温湿度控制功能介绍 恒温恒湿试验箱是用于测试和确定电工、电子及其他产品及材料等等电子元器件进行高温、低温、湿热度或恒定试验的温度环境变化后的参数及性能。其主要可以用于各行各业,在这里主要讲这些方面:航空航天军事、汽车零配件、家用小家电、科学研究院,检验检疫局等领域。恒温恒湿试验箱内部温度和湿度是到底是怎么来控制的呢?根据技术部门所反应的就有以下几大功能和方法。 一:箱体自身的加温能力 1:加温装置是箱体本身可以控制恒温恒湿试验箱是不是有升温的功能的关键环节 2:除此之外,它主要是控制器得到升温指令时会输出电压给继电器,大约3-12伏直流电加在固态继电器上面;它的交流端相当于导线接通;接触器也同时吸合,加热器两端有电压使其发热,通过循环风机带动把热量带到箱里,使恒温恒湿试验机能够顺速的升温3:等那机器的温度快达到你的设定值;那么他的控制器则是通过加在固态继电器通断来进行调节。 4:当我们在恒温恒湿试验箱正在做试机台,看屏幕上加热要出力多少才能调节他的发热量;这是在89度以上温度控制,在89度以下温度稳定如何控制呢?恒温恒湿试验箱是在一边通过固态继电器发热出力多少;另外还可以通过压缩机制冷循环降温达到动态平衡;温度恒定。 二:箱体的降温能力 1、降温能力是恒温恒湿试验箱内箱温度调节的一个重要环节,这是判定一台恒温恒湿机性能运行好坏的一个重要参数,其中它包括压缩机、冷凝器、节流装置、蒸发器四大重要的部分来组成。 2:其中箱机的压缩机是恒温恒湿制冷系统的心脏,它可以吸入低温低压气体,从而可以变成高温高压气体,再通过冷凝成液体再释放出热量,最后再通过风机带走热量的这样一个过程,这就是为什么恒温恒湿机下面是热风的原因,然后通过节流到为低压液体,其次通过蒸发器使他成为低温低压气体,最后可以回到压缩机;制冷剂在蒸发器中吸收了大量的热量后,等完成气化过程重而吸收热量,再达到其制冷目的,从而就可以完成恒温恒湿机降温过程。 三:加湿能力 恒温恒湿试验箱是通过加湿系统来进行箱体内的高湿度低湿度的。 四:降湿能力 降湿系统也是靠制冷系统完成的,首先要把蒸发器放在小型恒温恒湿试验箱里面;因为这里比较冷,所以恒温恒湿试验箱里面高湿气体会见冷的物体冷凝成液体;通过这样如此反复箱体的高湿气体会很少,最终可以达到降湿的目的。

天加中央空调恒温恒湿机使用说明书

恒温恒湿控制器操作手册 PAC2000 前言 PAC2000通用恒温恒湿控制器是与恒温恒湿空气处理机组、单元式恒温恒湿空调机等配套的专用控制器,为正确使用PAC2000系统,在启动和操作空调器之前请仔细阅读本手册内容并注意高亮度显示文本。 读者 该操作手册为有一定的空调背景的技术人员、安装人员、设备调试人员。

一、概述 PAC2000 主要特点 ●在机组动力满足要求和适当的环境下,温度控制精度可达到±0.50C,湿度控制精度可达到±5%RH的高精度控制。 ●标准配置为最大四个制冷系统、三组电加热或电动执行器,一组加湿器。也可根据用户要求进行其他配置的设计。 ●两行液晶背光中文界面显示,最大汉字20字符,英文40字符 ●通过面板上的9个键操作控制器 ●单键开/停机,密码保护 ●适时显示环境温度、湿度 ●适时显示设备状态 ●故障自动报警和显示 ●定时启停机功能 键盘功能 ●操作面板布置

●键功能 F1键: 启动/停止键 F2键: 显示环境温度,湿度 F3键: 显示设备状态 F4键: 参数设置 F8(SHIFT+F4): 故障列表 ENTER键: 写入新数据和确认信息SHIFT键:

快速操作表 此表为标准型控制器操作指南,现场操作可能存在显示顺序上分歧,属正常。

二、操作步骤 2.1.上电初始显示 刚上电时,顺序出现如下显示 延时数秒 延时数秒,显示主菜单 2.2.如何启动机组 当现场/远程选择开关处于远程状态时,通过情报面板启动机组(停止机组),文本显示器上F1键锁定,即F1键不起作用;当现场/远程选择开关处于现场状态时,通过F1键启动机组(停止机组),具体操作如下: 如无故障,在任何窗口下,按一下F1键,机组开始启动,顺序出现如下显示: 延时数秒,如无故障 如出现故障,则显示故障信息,详细请参阅2.7 故障信息

恒温恒湿试验箱操作规程讲解学习

恒温恒湿试验箱操作 规程

恒温恒湿试验箱操作规程 1目的 规范恒温恒湿试验箱的使用。 2适用范围 适用于电路技术应用中心的具体操作者。 3相关文件 恒温恒湿试验箱《操作手册》。 4职责 操作者在使用过程中应严格按本“操作规程”进行操作,以保证设备状况良好,并进行相关维护。 5程序内容 5.1打开恒温恒湿试验箱(以下简称试验箱)的箱门,将试验样品置于试验箱 内的样品架上,要确保试样离箱壁有一定距离以及试样周围的空气流通。 5.2检查试验箱右下角积水筒水位是否超过3/5,若少于3/5则拉出水位表上方 加湿水盒进行加水。试验过程中要不时检查积水箱内水位情况,以保证试验时有充足的水供应。 5.3合上空开开关(请勿湿手),再把试验箱右侧面的总电源合上,此时会听 到“嘀”的一声,过一会进入操作画面点左上角“返回”到功能选择画面。 5.4 功能选择画面中总共有四个项目:模式选择(程序控制、定值控制)、 高级操作(历史转储、文件备份、手动调试、故障记录)、系统设置(系 统

时间修改、系统预约开机、系统断电恢复)、产品信息(产品型号、产品 名 称)。 5.5 设置超温保护(“+”表示增加、“-”表示减少):在试验箱右小角设 置超温保护温度,超温保护器温度设定=温度设定点+20℃~30℃。 5.6 试验方法: 本试验箱提供两种试验方法:定值运行和程序运行。 5.6.1定值运行的操作: a)在模式选择画面下选择“定值设定”,进入“定值设定”画面后选择“设置” 进入设置画面,在“温度设定值”和“湿度设定值”方框中输入试验所需的 实际温度值和湿度值。 b)根据试验有没有温度的实际情况把“温度斜率”打到相应的“开”或“关”状态,若是“开”状态,设置好温度斜率后点“确定”。 c)根据试验有没有湿度的实际情况把“湿度斜率”打到相应的“开”或“关”状态,若是“开”状态,设置好湿度斜率后点“确定”(做的是低温试验(零 下)“湿度控制”必须打倒“关”)。 d)点左上角“返回”按钮,回到定值设定画面上选择“运行”,弹出(确认是否开始定值运行)对话框,选择“确认”即开始定值运行。 5.6.2 程序运行的操作: a)在模式选择画面下选择“程序运行”,进入“程序运行”画面→点“编辑” →进入工艺选择画面→点“编辑”→进入工艺编辑画面→点“增加”→输 入新增的程序名。

HF-80N风冷恒温恒湿空调机说明书

一、设备用途及特点。 1.本设备为整体柜式空气调节装置,在空气调节工程中,用以处 理空调室内的空气,使之达到降温除湿或加温加湿,满足具有 恒定温度、恒定湿度的要求。本设备适用于精密机械,光学仪 器,电子仪器的生产车间、科研单位以及物品贮藏等。 2.设备本身的温湿度控制范围:干球温度15~28℃±1℃,相对湿 度50~70%±3%。 3.本设备组成包括有通风机,制冷压缩机,直接式表面蒸发器, 风冷式冷凝器,电加热器,电加湿器以及温度自动控制元件等。 进口全封闭压缩机的压缩装置与电动机封装于同一机体内,结 构紧凑、密封性好,机体内装有避震及压力安全装置,运转平 稳,噪声轻微。电加热器装于蒸发器后方,可根据负荷自动分 档选择。加湿器为电热元件,也可根据加湿量的需要自动分档 选择。 4.本设备配有自动控制系统,采用微电脑控制便于操作和使用, 也提高了控制的精度和可靠性。控制器采用先进的微处理器控 制机组的各种运转方式;具有自行诊断故障功能,空调机发生 运转不正常、机组上的微处理器能探测问题所在。在微处理控 制器中,用大屏幕液晶触摸屏显示机组运转状态、方式和温、 湿度,通过设定您所需的温度和湿度。用户根据电气原理图、 电脑使用说明书以及、管道连接图使室内外机成为一整体,通 过控制设置,使空调机做到全自动运行。

二、主要技术性能参数: * 制冷条件:室内干球温度23℃,湿球温度17℃,室外干球温度35℃* 制冷配管条件:室内外机高低差“0”,连接管长度7.5m

三、机组工作原理概述: 1、制冷系统的工作过程: 机组系统由室内的翅片套管式蒸发器、室外的翅片套管式冷凝器、压缩机、节流毛细管、热力膨胀阀、气液分离器等主要部件组成一个闭式的、用制冷剂R22的循环系统,制冷系统其工作过程如下: 液态过冷高压制冷剂从风冷凝器流出,经毛细管、膨胀阀节流降压后进入蒸发器,借助于管外空气的热量,使制冷剂蒸发成低压过热蒸汽。然后被压缩机吸入并压缩至冷凝器,放热后(其热量由冷空气带走),凝结成高压液体,从而完成了一个循环。 由于压缩机的不断工作,从而达到连续的制冷效果。 2、降温除湿: 因风机使空调室内的空气流过蒸发器表面得到冷却,被处理后的空气再送回室内,由于制冷系统和风机的不断工作,使空调室内温度逐渐降低。温度的降低,相应室内的空气含湿量也降低,但还不能达到相对湿度的要求,为此还要配备电加热器,加湿器等装置。 3、恒温恒湿: 室内空气通过制冷系统的蒸发器进行降温除湿,空气中的含湿量就失去了一部分(凝结在蒸发器上),降温处理后的空气再通过电加热器升温,直至达到恒定的干球温度和湿球温度,从而达到恒温恒湿的作用。 制冷系统蒸发器用来对空气进行降温除湿; 电加热器用来提高空气温度及降低空气中的相对含湿量; 加湿器用来增加空气中的水蒸气含量。 本设备的温湿度控制是通过温湿探头感受到的实际温湿度与设定的温湿度差异来输出信号,机组自动进行调温调湿,精确可靠,调节简便。在温度较低的季节里,空气中的绝对含湿量也是比较低的,为了要达到一定的温度和相对湿度,就必须进行加温加湿处理,由电加热器使室内空气加热升温,含湿量较低的空气

高低温试验箱使用说明书

高低温试验箱使用说明书 尊敬的用户: 感谢您选用巨为仪器高低温试验箱,在使用本产品前,请详细参阅操作说明书,相信它能让您的试验发挥最大的功效。阅读完本说明书后,请将其妥善保管,以便随时查阅。 高低温试验箱使用条件: 1、安装场地 地面平整,通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间, 2、供电条件 电源要求:AC380V±10%50±0.5Hz三相五线制 预装功率:总功率+2.0KW 要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须是独立供本设备使用(建议电源开关容量:32A) 3、环境条件 环境温度:5℃~+30℃(24小时内平均温度≤30℃) 环境湿度:≤85%RH 4、供水条件(仅限湿热型及需要用水设备) 采用纯净水、蒸馏水、去离子水。电阻率≥500Ω.m 5、其它注意事项 试验过程中打开试验箱的门,会造成箱内的温、湿度波动;在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽,可能会造成制冷系统换热器结冰而无法正常工作 高低试验箱用途 该产品用于高、低温的可靠性试验。对电子电工、汽车摩托、航空航天、橡胶、塑胶、金属、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温变化的情况下,检验其各项性能指标。 高低温试验箱参照标准 GB/T2423.1-2008试验A《低温试验方法》;GB/T2423.2-2008试验B《高温试验方法》;以及其它相关标准的要求,可进行各种高低温环境试验

【巨为品牌】高低温试验箱规格型号 型号规格工作室尺寸mm 外形尺寸mm 温度范围JW-2005450×450×5001150×1050×1750A:-20℃~150℃B:-40℃~150℃C:-60℃~150℃D:-80℃~150℃ JW-2006500×600×7501200×1100×1900JW-2007700×800×9001450×1400×2150JW-2008800×1000×10001500×1550×2200JW-2009 1000×1000×1000 1720×1580×2280 高低温试验箱技术参数温度均匀度:±2℃(空载时)温度波动度:±0.5℃(空载时)升温速率:1.0℃~3.0℃/min 降温速率:0.7℃~1.0℃/min 时间设定范围:1~9999小时 高低温试验箱箱体结构 设备外壳采用优质A3钢板数控机床加工成型,外壳表面进行喷塑处理,更显光洁、美观;内胆材质为SUS304优质不锈钢板; 保温材质为高密度玻璃纤维棉(厚度100mm),使室内温度不会传导到设备外部,确保箱内温度平衡稳定; 箱门合理的位置设置一个透明窗口,用以观测室内试样的变化。观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜,具有透明、隔热、不易产生蒸汽结霜等优点; 搅拌系统采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强制对流垂直扩散循环,使实验室内的温湿度均匀并保持稳定; 设备的门与箱体之间采用双层耐高低温之高张性密封条以确保测试区的密闭。并采用无反作用门把手,操作更容易 引线测试孔(机器左侧)可外接测试电源线或信号线使用(直径50mm ,标配一个);高低温箱控制系统 温度控制仪表采用(韩国三元)进口数显高精度集成控制器;精度:0.1℃(显示范围); 温度传感器:PT100铂金电阻测温体;控制方式:热平衡调温方式; 温度控制采用P ·I ·D +S ·S ·R 系统同频道协调控制; 具有自动演算的功能,可将温度变化条件立即修正,使温度控制更为精确稳定。高低温试验箱制冷系统 压缩机:全封闭法国泰康;制冷方式:双机复迭制冷;冷凝方式:强制风冷; 制冷剂:R404A 、R23(环保型); 全系统管路均作通气加压48H 捡漏测试;加温、降温系统完全独立;内螺旋式冷媒铜管;

高低温试验箱使用说明书

高低温试验箱使用说明书 尊敬的用户: 感谢您选用雅士林高低温试验箱,在使用本产品前,请详细参阅操作说明书,相信它能让您的试验发挥最大的功效。阅读完本说明书后,请将其妥善保管,以便随时查阅。 高低温试验箱使用条件: 1、安装场地 地面平整,通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间, 2、供电条件 电源要求:AC380V?10% 50?0.5Hz 三相五线制 预装功率:总功率+2.0KW 要求用户在安装现场为设备配置相应容量的空气或动力开关,并且此开关必须是独立供本设备使用(建议电源开关容量:32A) 3、环境条件 环境温度:5?,,30?(24小时内平均温度?30?) 环境湿度:?85%RH 4、供水条件(仅限湿热型及需要用水设备) 采用纯净水、蒸馏水、去离子水。电阻率?500Ω.m 5、其它注意事项

试验过程中打开试验箱的门,会造成箱内的温、湿度波动;在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽,可能会造成制冷系统换热器结冰而无法正常工作 高低试验箱用途 该产品用于高、低温的可靠性试验。对电子电工、汽车摩托、航空航天、橡胶、塑胶、金属、船舶兵器、高等院校、科研单位等相关产品的零部件及材料在高、低温变化的情况下,检验其各项性能指标。 高低温试验箱参照标准 GB/T 2423.1-2008试验A《低温试验方法》;GB/T 2423.2-2008试验B《高温试验方法》;以及其它相关标准的要求,可进行各种高低温环境试验【雅士林品牌】高低温试验箱规格型号 型号规格工作室尺寸mm 外形尺寸mm 温度范围 GDW-100 1150×1050×1750 A:-20?,150? 450×450×500 GDW-225 500×600×750 1200×1100×1900 B:-40?,150? C:-60?,150? GDW-500 700×800×900 1450×1400×2150 D:-80?,150? GDW-800 800×1000×1000 1500×1550×2200 GDW-010 1000×1000×1000 1720×1580×2280 高低温试验箱技术参数 温度均匀度:?2? (空载时) 温度波动度:?0.5? (空载时) 升温速率:1.0?,3.0?/min 降温速率:0.7?,1.0?/min 时间设定范围:1,9999 小时 高低温试验箱箱体结构

恒温恒湿试验箱怎么操作

恒温恒湿试验箱怎么操作 一、运转程序: 1。开启用户空气开关,再开启设备的总电源开关(NFB),最后开电源钥匙。 2。待温湿度仪表显示正常画;便可进行事先规化好欲执行之程序设定,以便顺利进行测试条件的设定工作。 3。温湿度及时间的设定值要与用户被测样品之要求相符合。 4。温湿度仪表之各功能的设定必须由专职人员进行操作或按照温湿度仪表之说明书进行操作。 5。各功能设定完毕后,必须将机门关好、关严后才可以正常运转机器。 6。最初运转机器时,一定要注意运转马达的转向及三相马达之转向。 7。按下控制器之运转开关机器便可按照设定之温湿度测试条件运转。 8。当温湿度达到用户产品要求需停机时,必须将控制器之温湿表开关关闭后方可从中取放产品。 9。有关程序设定及定值控制的使用方法,请参考控制器操作说明书;温湿度表具体之操作参阅温湿表之说明书。 10。本机附有视窗观测灯,若欲查着箱内情形请按观测灯开关,箱内灯即刻点亮。 11。若有故障情形发生,本机之显示莹幕立刻会显示故障位置,蜂鸣器会响,待故障排除后,请按莹幕上的(REST)键(重定开关),然后再重新啓动试验机。

二、PID方式控制原理: 1。平恒调温调湿控制系统,以PID方式控制SSR,使系统之加热加湿量等于热湿损耗量。2。由干湿球测温信号经A/D转换输入控制器CPU与RAN对比输出到I/O板,I/O板发出指令,使送风系统及冷冻系统工作,同时PID控制SSR或是加热SSR工作,或是加湿SSR工作,使热湿量经送风系统均匀测试箱以从而达到平恒调温调湿。 3。设置于平坦无振动之地面安装定位调整机身底部的四个水平脚,使机身平衡,以便内箱排水和防止异常噪音(请用水平仪检查)。 4。本机切勿受阳光直接照射,且维持室内空气流通。 5。请将本机机体放置于单独的空间,不可置于公众的场所或有易燃、易爆、易腐化学物品附近,以免发生故障时,发生火灾和造成人身伤害。 6。供电路及排水管路,应尽可能缩短。 7。请避免设置于肮脏与灰尘多之场所。周围温湿度应维持于10℃~30℃、70±10%RH之间,机器才能获得最佳最稳定的运转,其后果可能会导致:该机器降温速度慢或无法达到低温之要求,且温度控制不能十分稳定。 8。机身顶部不得放置任何杂物以免重物掉下造成人体受伤、财物受损。 9。搬运时不要手持电箱、电线、马达作为推动力支点,防止电箱电器损坏、松脱或造成意外故障。 10。机体最大倾斜度应在30°角度以下,同时必须牢固机身以防机体倒下,压伤损坏或砸 伤人体及损坏财物。

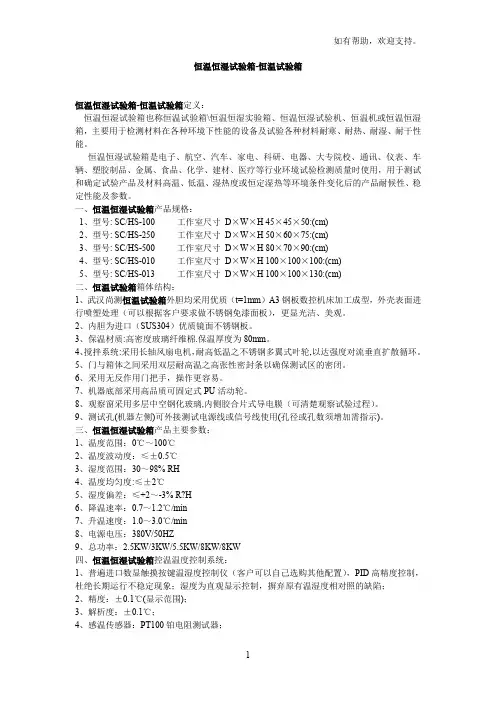

恒温恒湿试验箱恒温试验箱

恒温恒湿试验箱-恒温试验箱 恒温恒湿试验箱-恒温试验箱定义: 恒温恒湿试验箱也称恒温试验箱\恒温恒湿实验箱、恒温恒湿试验机、恒温机或恒温恒湿箱,主要用于检测材料在各种环境下性能的设备及试验各种材料耐寒、耐热、耐湿、耐干性能。 恒温恒湿试验箱是电子、航空、汽车、家电、科研、电器、大专院校、通讯、仪表、车辆、塑胶制品、金属、食品、化学、建材、医疗等行业环境试验检测质量时使用,用于测试和确定试验产品及材料高温、低温、湿热度或恒定湿热等环境条件变化后的产品耐候性、稳定性能及参数。 一、恒温恒湿试验箱产品规格: 1、型号: SC/HS-100 工作室尺寸D×W×H 45×45×50:(cm) 2、型号: SC/HS-250 工作室尺寸D×W×H 50×60×75:(cm) 3、型号: SC/HS-500 工作室尺寸D×W×H 80×70×90:(cm) 4、型号: SC/HS-010 工作室尺寸D×W×H 100×100×100:(cm) 5、型号: SC/HS-013 工作室尺寸D×W×H 100×100×130:(cm) 二、恒温试验箱箱体结构: 1、武汉尚测恒温试验箱外胆均采用优质(t=1mm)A3钢板数控机床加工成型,外壳表面进行喷塑处理(可以根据客户要求做不锈钢免漆面板),更显光洁、美观。 2、内胆为进口(SUS304)优质镜面不锈钢板。 3、保温材质:高密度玻璃纤维棉.保温厚度为80mm。 4、搅拌系统:采用长轴风扇电机,耐高低温之不锈钢多翼式叶轮,以达强度对流垂直扩散循环。 5、门与箱体之间采用双层耐高温之高张性密封条以确保测试区的密闭。 6、采用无反作用门把手,操作更容易。 7、机器底部采用高品质可固定式PU活动轮。 8、观察窗采用多层中空钢化玻璃,内侧胶合片式导电膜(可清楚观察试验过程)。 9、测试孔(机器左侧)可外接测试电源线或信号线使用(孔径或孔数须增加需指示)。 三、恒温恒湿试验箱产品主要参数: 1、温度范围:0℃~100℃ 2、温度波动度:≤±0.5℃ 3、湿度范围:30~98% RH 4、温度均匀度:≤±2℃ 5、湿度偏差:≤+2~-3% R?H 6、降温速率:0.7~1.2℃/min 7、升温速度:1.0~3.0℃/min 8、电源电压:380V/50HZ 9、总功率:2.5KW/3KW/5.5KW/8KW/8KW 四、恒温恒湿试验箱控温温度控制系统: 1、普遍进口数显触摸按键温湿度控制仪(客户可以自己选购其他配置),PID高精度控制,杜绝长期运行不稳定现象;湿度为直观显示控制,摒弃原有温湿度相对照的缺陷; 2、精度:±0.1℃(显示范围); 3、解析度:±0.1℃; 4、感温传感器:PT100铂电阻测试器;

恒温恒湿试验箱操作规程

恒温恒湿试验箱操作规程 1目的规范恒温恒湿试验箱的使用。 2适用范围 适用于电路技术应用中心的具体操作者。 3相关文件 恒温恒湿试验箱《操作手册》。 4职责 操作者在使用过程中应严格按本“操作规程”进行操作,以保证设备状况良好,并进行相关维护。 5程序内容 5.1打开恒温恒湿试验箱(以下简称试验箱)的箱门,将试验样品置于试验箱内的样品架上,要确保试样离箱壁有一定距离以及试样周围的空气流通。 5.2检查试验箱右下角积水筒水位是否超过3/5,若少于3/5 则拉出水位表上方加湿水盒进行加水。试验过程中要不时检查积水箱内水位情况,以保证试验时有充足的水供应。 5.3合上空开开关(请勿湿手),再把试验箱右侧面的总电源合上,此时会听到“嘀”的一声,过一会进入操作画面点左上角“返回”到功能选择画面。 5.4 功能选择目录画面中操作设定选择(程序控制、定值控制)、 5.5 试验方法:本恒温恒湿试验箱提供两种试验方法:定值运行和程序运行。 5.5.1定值运行的操作:a)在模式选择画面下选择“定值设定”,进入“定值设定”画面后选择“设置”进入设置画面,在“温度设定值”和“湿度设定值”方框中输入试验所需的实际温度值和湿度值。 b)点左上角“返回”按钮,回到定值设定画面上选择“运行”,弹出(确认是否开始 定值运行)对话框,选择“确认”即开始定值运行。 5.5.2 程序运行的操作: a)在监视画面下选择“程序运行”,进入“程序运行”画面→点“编辑”→进入程式选择画面→点“编辑”→进入程式编辑画面→点“增加”→输入新增的程序名。 b)在时间、温度值、湿度值、温度等待、湿度等待、循环次数方框内输入试验所需的实际值。 c)点左上角“返回”→回到目录选择画面→选择要运行的程序名→点“确定”→弹出(是否更换)对话框→点“确定”自动返回程序运行画面→点“运行”→弹出(确认是否开始程序运行)对话框→点“确认”即开始程序运行。 5.7试验时操作面板有“照明”按钮,打开则可以观察试验区内的情况,以便观察。 5.8 运行停止后把试验箱右侧的总电源和墙上属于试验箱的闸门开关先后拨下。 5.9 打开试验箱的箱门,取试验样品时人不要对着门口,以免被热气喷伤。 5.10 每次试验前、后都应清洁试验箱的试验区,尽力使试验区在任何时候都保持清洁。 6恒温恒湿试验箱注意事项 6.1本设备必须在室内温度小于+28度使用,注意室内通风良好 6.2在安装使用前本设备注意电源相序及本设备功率 6.3本设备在低温运行48小时,必须运行2小时高温(60度),给本设备除霜。 6.4本设备运行高温时,打开箱门时请注意,以防被烫伤。

恒温恒湿箱设备操作说明书

仪器型号BE-TH-150H3厂商贝尔版本 一﹑按鍵說明﹕ 1 2 3 4 1﹑為可視窗口 2﹑為指示燈 3﹑為可程式控制器 4﹑為按鍵群

仪器名称恒温恒湿箱仪器功能環境試驗文件编号 仪器型号BE-TH-150H3厂商贝尔版本 [1]设定按扭 该产品采用触摸屏输入方式,是一款客户使用操作非常方便的恒温恒湿可编程控制器 1.1 基本设定按钮: ○基本设定按钮如下:表1-1 编号种类说明 1 主按钮用左右的按钮转换 画面 2 一般执行 按钮 一般用于执行或选择 3 页上/下 按钮 使用它可以在同样画 面上转换页面 4 翻到下一 页按钮 使用它可以翻到不同 的设定画面 5 设定值 选择按钮 使用它可以从两个或 三个中选择设定值。 6 设定值 输入按钮 使用它将弹出设定值 输入键盘。 1.2设定值输入键盘: ○如果从上述基本设定按钮(表1-1)中按设定值输入按钮,就会显示设定值输入键,并可以输入所需的数据值。○如果输入了错误数值,就会响错误音【哔哔】,同时,在【设定值显示窗口】中显示错误信息--【数值错误】。 ①数字设定输入键②程式、DI错误名称设定输入键 解除锁定状态(KEY LOCK) ○如果【键盘锁定】处于【开启(锁定)】状态,就不能输入设定值。因此,要进行输入 设定,就必须将【键盘锁定】选择为【关闭(锁定)】,方可输入设定值。 ○更详细的设定方式,参考六、操作设定画面

仪器名称恒温恒湿箱仪器功能環境試驗文件编号 仪器型号BE-TH-150H3厂商贝尔版本 1.3按钮及设定值的有效性: ○可以根据声音来确认操作是否正常和输入是否有效,方法如下: 【哔】: 按基本设定按钮和设定值输入正常时。 【哔哔】: 用设定值输入键输入的值超过输入范围、或者设定顺序不对时、或者键盘锁定时。 操作注意事项 ○当按基本设定按钮及设定值输入键时,不要用尖锐的东西(如;铅笔等)、 手指甲或过于使劲的按住。否则,可能会导致机器故障发生或损坏触摸屏。 ○注意,本仪表为了避免不合理的输入,在设置的参数有上、中、下限,或程式运行有先 后次序要求的地方,要求客户严格按照先设上限值,后设下限值的顺序进行设定。 [2]设定值输入方法 ○本产品上使用的一切输入值使用设定值输入键,名称输入键进行设定。 ○当按下输入按钮时出现设定值输入键,其用于输入用户要设定的值。 ○名称输入键请参考10.6 程式名称设定。 2.1设定值输入键的功能与说明:①⑨⑧ ②③ ④ ⑦ 图1-1 键盘窗口 ⑥⑤ ①标示设定项的【名称】。 ②标示设定项的【范围】。 ③为【设定值显示窗口】,当用户输入的值超过设定范围时, 会标示错误信息(【数值错误】)。 ④停止输入返回到主画面时使用。 ⑤清除所有输入值时使用。 ⑥输入小数点时使用。 ⑦保存输入值返回主画面。 ⑧修改输入值时使用,输入值会一字一字清除。 ⑨输入符号(+/-)时使用。
