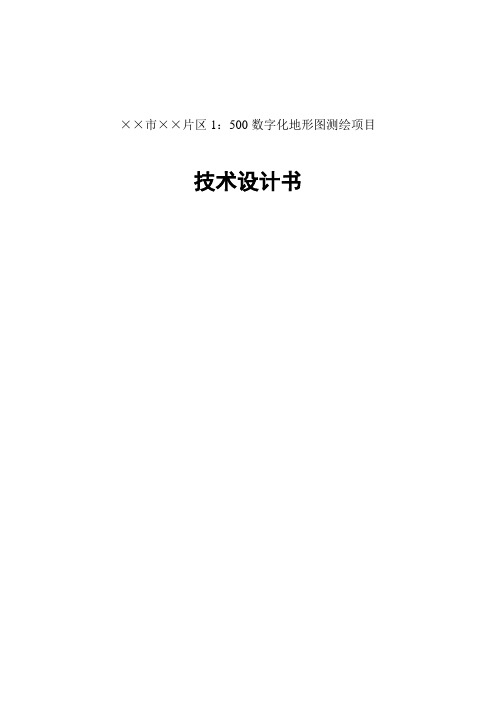

1:500 数字化地形图测绘

项目技术设计书

1概述

1.1 任务来源

随着 ××市××城区的快速发展，该市原有的地形图已不能

满足当前规划设计的要求，因此，××市住房和城乡建设局委托我院

在××城区西南方向的 ××、××及××片区增测1:500数字化地形图，以满足城市规划设计和管理的需要。

1.2 工作内容和范围

测区位于 ××市××城区西南方向的 ××片区、××片区一带，分为二个独立区块，测图具体范围由 ××市住房和城乡建设局派人实

地指定。

任务内容包括1:500 数字化地形图测绘，用1980 西安坐标系施测，并将 1980 西安坐标系的地形图转换为1954 年北京坐标系，具

体包括：

（ 1）测区控制测量；

（2）1：500 数字化地形图测绘，并将所测绘的1：500 数字化图地形图缩编为1：1000 地形图（ 80 坐标），面积约 6 平

方公里；

（3）将 1980 西安坐标系的1:500 数字化地形图转换为 1954 年北京坐标系地形图。

（4）在 2009 年城区地形图测绘成果的基础上，增加图幅分幅编号，并完善原有图幅结合表（电子版）；

2作业区自然地理概况和已有资料情况

2.1 作业区自然地理概况

×× 市×× 城区地处××省西北、云贵高原南麓，是大西南通向沿海港口的重要通道, 城区介于东经108°00＇～ 108°07＇、北纬 24°39＇～ 24°45＇之间。

测区地处××城区西南方向城郊结合部，测图范围主要分布有××、××村及京峒等 3 个村庄，该项目东北面接边地区2009 年已测过 1：500 地形图。

国道 G323横穿测区，测区大车路、乡村小路不多，交通条件一般。

植被以耕地、树林、灌木林和草地为主；测区属丘林地带，部

分地方树木较多，通视条件困难。

2.2 已有资料情况

测区现有资料情况：

（1）测区附近有国家 GPS C级网，可作为一级 GPS控制网的起算点。

（2）测区内有 1/1 万、1/5 万地形图，可以作为测区实地踏勘和

设计用。

3技术依据

3.1《城市测量规范》 CJJ/T8—2011；

3.2《工程测量规范》 GB50026-93；

3.3《国家三、四等水准测量规范》 GB12898-91；

3.4《全球定位系统 (GPS)测量规范》 GB/T 18314—2009；

3.5《卫星定位城市测量技术规范》 CJJ/T 73 —2010；

3.6《全球定位系统城市测量技术规范》 CJJ73—2010；

3.7《全球定位系统实时动态测量（RTK）技术规范》CH/T 2009—2010；

3.8《1：500、1：1000、1：2000 地形图图式》 GB/T20257.1-2007；

3.9《测绘成果质量检查与验收》 GB/T 24356—2009；

3.10 《数字测绘成果质量检查与验收》GB/T18316-2008；

3.11 本项目技术设计书。

4主要技术指标和规格

4.1 系统基准

4.1.1 平面坐标系统

采用 1980 西安坐标系，高斯 -克吕格投影， 3°分带，中央子午

线为 108°， Y 坐标加 500 公里。

4.1.2 高程基准

采用 1985 国家高程基准。

4.1.3 成图方法

采用解析法数字化成图（全野外数据采集）。

4.1.4 成图比例尺

成图比例尺为1:500 。

4.1.5 基本等高距

基本等高距为 1.0m 。

4.2 精度指标

4.2.1GPS 网精度指标

表 1

等级平均边长固定误差比例误差系数最弱边相当闭合环或符合（ km）a(mm)b(1X10-6)中误差路线边数

一级1≤10≤51/20000≤10 4.2.2图根控制网精度指标

图根控制测量按三级导线精度要求施测，精度指标如下：

闭合环或

平均边测距中误方位角导线全

等级符合导线测角中误差（ " ）闭合差长相对

长 (m)差 (mm)

长度（km）（″）闭合差

≤1.5120≤15≤12≤±

≤1/6000

三级24注： n 为测站数

4.2.3 平面精度

（1）一级 GPS平面控制网中最弱点相对于起算点的点位中误差不应大于± 5cm。

（2）图根点对于起算点的点位中误差不应大于± 5cm。

（3）测站点相对于邻近图根点的点位中误差不应大于±5cm。

表 2 图上地物点点位中误差与间距中误差

（单位：图上 mm）地物类别点位中误差邻近地物点间距中误差

城市建成区、平地、丘陵地≤0.5≤0.4

山地、高山地≤0.75≤0.6

注：树林隐蔽、陡石山等特殊困难地区可按上表放大50%。

4.2.4 高程精度

（1）首级控制网中相对于起算点的最弱点高程中误差不应大于0.02米。

（2）图根点对于起算点的高程中误差不应大于± 5cm。

（3）对于测区内已建成的较平坦的城市建成区，高程注记点相对

于邻近控制点的高程中误差不得大于 0.10m。

（4）等高线插求点相对与邻近图根点的高程中误差应满足下表：地区分类平地丘陵地山地高山地高程中误差(等高距)≤ 1/3≤ 1/2≤ 2/3≤ 1

5项目投入及工期计划

本项目将于 2012 年 12 月 27 日进场，投入的人员见下表：

技术人员工人总

人47高工工程师助工技术员4-8 级1-3 级无级数

267912110投入本工程的主要测绘仪器设备见下表：

仪器设备名称型号数量（台）产地备注

GPS接收机中海达 V87国产用于控制测量及地形测

图

Topcon GTS-311S

Topcon GTS-335W

用于控制测量和地形测Topcon GTS-225

全站仪20日本图，每个作业组长配备Topcon GTS-336

1 台。

Topcon GTS-336N

Topcon GTS-3005

项目主管 1 台，技术总

电脑笔记本、台式机26中国负责 1 台，项目经理部美国 2 台，质检部 2 台，每

个作业组长 1 台。

绘图仪HP1050C

2美国A0 幅面，用于喷绘图件HP790

GP88美国

用于控制测量和地形

对讲机20测图，每个作业组长及IT-3118/2118韩国

工人均配备 1 台。

投入本项目的主要软件见下表：

软件名称软件开发商版号数量（套）备注

南方测绘地形地籍南方测绘仪器

CASS8.025用于地形测图

成图软件公司

投入主要交通工具：越野车 1 辆。

本项目的工期计划为2013 年 2 月 5 日前完成全部测绘工作，我

院将全力确保工期目标，保证在规定的工期内按质按量完成任务。

6设计方案

6.1 仪器

本项目拟投入GPS接收机12 台套（标称精度均优于10mm+2ppm），用于一级 GPS控制点布设和图根 RTK控制点观测。拟投入 DJ6 以上全

站仪 20 台，用于图根导线和全野外数据采集。上述所有仪器均应在

检定有效期内。

6.2 软件

外业数字化成图采用南方CASS2008软件，拟投入 25 套。

6.3 技术路线

项目主要技术路线如下：在原有国家C级GPS控制点的基础上，为满足图根控制需要，采用静态GPS方法布设一级控制点。在开阔地带采用RTK方法，在村庄房屋密集区采用导线方法，布设图根控制点。对碎部点进行全野外数字化采集，编辑生成1:500 地形图。对1:500 地形图进行缩编生成 1:1000 地形图。将 1980 西安坐标系 1:500 地形图进行参数转换，生成 1954 年北京坐标系地形图。

技术流程图如下：

首级控制测量

图根控制测

碎部点全野外采集

内业 dwg计算机编辑（ 1:500 ）

回放编辑的数字线划图计算机 dwg 数据检查

图幅接边、检查dwg数据（ 1:500 ）

西安坐标系1:500 地形图转换成北京坐标系

缩编 1:1000 地形图 dwg数据

成果整理上交及归档

技术流程图

6.4 首级平面控制网测量

根据该项目的具体情况，拟布设一级GPS控制网作为该项目的首级控制网，测区附近有三个 C 级 GPS控制点，可作为该项目的一级GPS平面控制网起算点。

6.4.1一级

在 C 级GPS网布设

GPS点控制下以边或点连接的方式布设约30 个点的一级

GPS静态平面控制网，一

级

GPS静态控制网执行的技术规范为《卫星定位城市测量技术规范》。

6.4.1.1一级GPS点选点

一级 GPS点选点应满足以下要求：

（1）点位应基础坚实稳定，易于长期保存，并利于安全作业；

（2）视场内障碍物高度角不宜大于 15°；

（3）点位与大功率无线电发射源的距离应大于 200m，与高压输

电线、微波通道的距离应大于 100m；

（4）应尽量避免大型建筑物、玻璃幕墙及大面积水体等干扰

卫星信号接收的物体；

（5）为了便于图根导线布设，每点至少 1—2 个方向通视。

6.4.1.2一级GPS点埋石

一级 GPS点一般埋设预制好的柱石，在建筑物顶上、铺装路面上埋石采用现场浇灌的方法，埋石要求稳固、方正、表面要光滑。一级GPS点的埋石规格为上底12cm×12cm，下底为 20cm×20cm，高为 50 cm；其点号一般按顺序进行编号，编号前冠以罗马数字“Ⅰ”代表相

应的级别，点号字头应朝北。标石埋设后，应实地绘制控制点点之记。

6.4.1.3一级GPS网观测基本技术要求

一级 GPS网观测应满足以下要求：

（1）观测时段数≥ 1.6 ，观测时段长度≥ 45 min ；

（2）卫星高度角≥ 15°，有效观测卫星数≥ 4；

（3）数据采样间隔 10 ～30 s ；

（4）PDOP值＜ 6；

（5）天线定向标志宜指向正北，安置的对中误差≤ 3mm；

（6）天线高量至毫米，测前、测后各量一次，两次丈量天线

高度差≤ 3mm。

6.4.1.4一级GPS网数据采集

采用双频 GPS接收机 7 台套进行一级 GPS网数据采集。以 3-8 台GPS双频接收机同步观测组成一个多边网，网的扩展方式采用边连接、边网连接或点连接的方式，各相邻同步网（环）最好有一条公共边，

每个 GPS点上至少设站观测2 次。

6.4.1.5一级GPS网数据预处理及数据检验

GPS采集数据外、内业处理均采用随机平差软件进行。

每时段基线处理完成后，必须进行外业数据的试算、检验工作，

其内容包括：

（1）异步环或附合路线坐标分量闭合差应满足：

W x

W y≤2n σ

W z

Ws= W x2+W y2+W z2≤2 3n σ

σ= 102+( 5×D) 2

n 为独立环中的边数，σ标准差 (mm)，D为平均边长 (km) 。

（2）任一三边构成的同步环坐标分量闭合差应满足：

W x

W y≤3/5 σ

W z

Ws=W x2+W y2+W z2≤3/5 σ

σ= 102+( 5×D) 2

σ标准差 (mm)，D为平均边长 (km) 。

（3）重复测基线较差应满足：△ S≤2 2 σ。

对以上外业数据的计算处理并确认合格后，应将数据存入主机盘

上并做好记录，留待内业处理。

（ 4）最弱边相对中误差应满足：

一级 GPS网最弱边相对中误差≤ 1/20000 。

6.4.1.6一级GPS网平差计算

一级 GPS网平差计算包括基线向量解算及整体平差：

（1）无约束平差中，基线向量的改正数绝对值应满足下式要求：

V △x≤3σ V

△y≤3σV

△z≤3σ

（2）约束平差中，基线向量的改正数与剔除粗差后的无约束

平差结果的同名基线相应改正数的较差应符合下式要求：

dV △x≤2σ

dV △y≤2σ

dV △z≤2σ

（3）一 GPS控制网的投影平差在 GPS基解算并各指合格后，采用随机件按 1980 西安坐系行平差。

6.5 高程控制量

目所有一 GPS点，其高程采用广西似大地水准面高程模型行解算。

6.6 根控制量

根控制量采用根或者 RTK 的方法行。在区开地，可以采用RTK方法行根控制量，在建筑和植被密集区，可以采用方法行根控制量。根 RTK的技依据《全球定位系量（ RTK）技范》，其未作

定的内容，兼《星定位城市量技范》的有关要求。根的技依据《城市量范》。

6.6.1根点点、埋石

6.6.1.1根点点

根控制点在利于保存、便于使用的地方。水泥、青路面

打入度 5cm的水泥，并用油漆以点中心直径5cm的圈示之，以便期保存。在菜地、旱地等非水泥的地方使用木点，

在木中心打入度3cm 的作中心志，木的格4 cm×4 cm×20cm。所有的控制点在其附近写上点号，以便找。控

制点密度在平坦开地区每平方公里不少于64 个点（不包括支点），

地形复、蔽及城市建筑区，需要适当加密，最以足

需要原。普通根点（非埋石根点）从 1 开始按流水号 1、2、3??行号，号前面一冠以大写英文字母“N”。根埋

石点点号按流水序行号，号前面一冠以大写英文字母民

“T”。图根点的编号实行统一管理、统一分配，同一测区内可漏但

不重号。

6.6.1.2图根点埋石

图根点宜采用临时标志，当测区内高级控制点稀少时，适当埋设标石或测定永久性地物点坐标，埋石点应选在第一次附和的图根点

上，并应做到至少能与其他埋石点或坐标地物点通视。采用图根导线方法时，应在第一次附合的图根导线点上埋石。图根埋石点一般埋设预制好的标石，规格为上底 12 cm×12cm，下底为 20 cm× 20cm，高

为 40cm。在建筑物顶上埋石则采用现场浇灌的方法，埋石要求稳固、

方正、表面要光滑，规格为上底 20 cm×20cm，下底为 30 cm×30cm，高为 15cm。在埋石困难的水泥地面上，可打入直径 1cm，长 12cm，带十字的钢钉，在其周围刻 20×20cm，深 0.5cm 的方框 , 框线宽

0.6cm，并刻等级和点号。用红油漆填写等级、点号、框线。

6.6.2图根导线测量

6.6.2.1图根导线测量的主要技术要求

图根导线测量应满足的主要技术要求如下：

（1）图根控制点采用全站仪在等级控制点的基础上进行加密，

图根点相对于图根起算点的点位中误差及高程中误差，不得大于 5cm，图根导线按三级导线精度施测。

（2）图根控制采用结点导线网或单一附合导线的方法进行布设，导线网的结点一般应布设在交叉路口上，结点之间或结点与已知点之

间的导线长度应不大于导线所允许长度的 0.7 倍。附合图根导线边数一般不超过 12 条边，超过 12 条边时应布设成结点网。图根导线不宜超过两次附合，在个别困难地段可附合三次。局部地区图根导线无法

闭合时，可布设不多于四条边、且每条边不应超过100m的支导线。支导线的水平角观测左右角各一测回，其测站圆周角闭合差不应超过40" 。在支导线的起始点上应尽量联测两个已知方向，每幅图的支点数，不能超过总点数的（含各级控制点）的1/3 。

（3）导线水平角用 DJ6 全站仪按全园方向观测法观测二测回，方向数超过 3 个时要归零，半测回归零差≤ 18″，同一方向值各测回较

差≤ 24″；图根导线水平角观测时，各测回照准零方向起始读数应变换。

各测回照准零方向起始读数如下：

第一测回 0°00′00″第二测回90°17′30″

导线边长单向测定平距一测回，读记四次读数，一测回读数较差小于或等于 10 mm，取中数用。

（4）图根导线点的高程采用高程导线的方法测定，高差从全站

仪上直接读取，观测一测回，读记二次读数，一测回读数较差≤ 10 mm，取中数用，还可以测垂直角一测回，将垂直角（或天顶距）输入全站

仪内，直读高差，读记至毫米两次，读数较差≤10 mm，取中数用，仪器高、觇标高均量记一次至毫米。导线高程路线闭合差不得大于±40 D （mm），D为附合路线或环线长度，单位 km。

6.6.2.2图根导线平差计算

使用 EPSW2005电子平板软件系统附带的控制测量 ELER或 EB—NAS电子手簿进行数据采集，并用清华山维 NASEW平差软件进行平差处理后，生成图根控制点的坐标数据文件。也可利用经审核批准的其它程序在计算机上进行计算。不论采用何种平差方法，均应二人独立计算进行核对。

6.6.3 RTK 图根控制测量

6.6.3.1 RTK图根控制测量基准站技术要求

RTK图根控制测量基准站应符合下述技术要求：

（1）基准站应设在测区布设的高等级控制点上。

（2）利用电台进行数据传输时，基准站应尽量设在测区相对较高

的位置；

（3）采用移动通信进行数据传输时，应确保基准站有移动通信接

收信号；

（4）利用电台进行数据传输时，应按约定的通信频率进行数据链

设置，以避串频；

（5）应正确设置随机软件中对应的仪器类型、电台类型、电台频率、天线类型、数据端口、蓝牙端口等；

（6）应正确设置基准站坐标、数据单位、尺度因子、投影参数和

天线高等参数。

6.6.3.2 RTK图根控制测量流动站技术要求

RTK图根控制测量流动站应符合下述技术要求：

（1）用数据采集器设置流动站的坐标系统转换参数，设置与

基准站的通信；

（2）流动站不宜设置于隐蔽地带、成片水域及强电磁波干扰源

附近；

（3）观测前应对仪器进行初始化并得到固定解，当长时间不

能得到固定解时应断开通信链重新进行初始化；

（4）每次观测之间应重新初始化；

（5）作业过程出现卫星信号失锁，应重新初始化并经重合点

检测合格后才能继续作业；

（ 6）每次作业开始前或重新架设基准站后，应进行至少 2 个已

知点的检核，检核的平面坐标较差应小于7cm；

（7）流动站观测应采用三角架对中、整平，每次观测历元数

应不少于 20 个；

（8）流动站与基准站的距离应小于 5km。

6.6.3.3 RTK图根点平面测量技术要求

RTK图根点平面测量应符合下述技术要求：

（1）地心坐标系与 1980 西安坐标系的转换参数采用测区 GPS控制测量求解的参数；

（2）RTK图根点测量平面坐标转换残差不应大于 2.0cm；

（3）RTK图根点测量平面坐标各次测量点位较差不应大于 4cm，观测 3 次，取平均值作为最后成果；

（4）图根点相对于基准站的点位中误差≤ 5cm。

6.6.3.4 RTK图根点高程测量技术要求

RTK图根点高程测量应符合下述技术要求：

（1）RTK 图根点高程的测定，通过流动站测得的大地高减去

流动站的高程异常获得。流动站的高程异常可采用数学拟合方法；

（2）RTK图根点高程拟合残差不应大于 4cm；

（ 3）RTK图根点高程各次测量高程较差不应大于5cm，观测 3 次，取平均值作为最后成果；

（ 4）图根点相对于基准站的高程中误差≤5cm。

6.6.3.5 RTK图根控制测量数据处理与检查

RTK图根控制测量数据处理与检查的主要内容包括：

（1）外业采集的 RTK数据应及时从数据采集器中导出，并进行

数据备份，同时对数据采集器内存进行整理。

（2）RTK图根控制测量的记录项目及成果输出应包含以下项目：

1）基准站的点号、残差、转换参数；

2）基准站、流动站的天线高、观测时间；

3）流动站的平面、高程收敛精度；

4）流动站的地心坐标、平面和高程成果数据。

（3）RTK图根点平面和高程成果应进行 100%内业检查和不少于

总点数 10%的外业检测，检测点应均匀分布于测区。

（4）平面检测采用相应等级的全站仪测量边长和角度等方法

进行，检测结果应满足下表要求：

边长校核角度校核坐标校核

等级测距中误差边长较差的相测角中误差角度较差限图上平面坐标（mm）对误差（ mm）（″）差（″）较差（ cm）

图根≤± 15≤ 1/6000≤± 12≤ 30≤± 5

（5）高程检测采用相应等级的三角高程或几何水准测量等方

法检测，检测的高差较差应小于 7.0cm。

6.7 全野外数字化地形图测绘

全野外数字化地形图测绘主要技术依据为《城市测量规范》、《1:500 、1:1000 、1:2000 地形图图式》和《1:500 1:1000 1:2000

外业数字测图技术规程》。

6.7.1地形图的分幅、命名与编号

6.7.1.1地形图分幅

1:500 、1:1000 地形图采用正方形分幅，规格为50 ㎝× 50 ㎝。

6.7.1.2地形图命名

地形图图名采用图幅内一个具有代表意义的地理名称（中文）命

名, 后加一个测区图幅的流水编号，图幅的流水编号接 2009 年城区地

形图编号续编，并完善原有图幅结合表（电子版）。

6.7.1.3地形图编号

图幅号按西南角坐标编号，X 坐标在前， Y 坐标在后， X、Y 坐标取整公里数至最后两位，注记到0.01km（小数点后二位必须是00、25、50、75），中间以短线相连；如：2692.50 －491.00 。

6.7.1.4地形图电子数据文件命名的规则：

1:500标准分幅地形图电子数据取其相应图幅的图名进行命名。

6.7.2地形图测绘基本要求

地形图测绘应符合以下基本要求：

（1）地形图测绘内容的综合取舍，必须保证各项要素齐全，准确

表示地物的位置、形状、性质、结构特征，以及地貌和土质的形态、类别、分布特征。

（2）地形图自由图边在保证规定测区边界内的地物地貌要素完

整、准确的前提下，应超出测区边界外适当的距离（大于10 米）。

（3）地形图整饰要求图面整洁，线条美观、曲线光滑，无变形；图式符号运用正确，各种地物地貌表示无矛盾；各要素符号相切、相接、相交、相离关系的处理符合要求。

（4）地形图测绘采用全站仪全野外数字化方法成图，测绘房角、电杆等精度要求较高的地物点时，由于反光镜有一厚度及宽度，均应由操作全站仪的技术员现场直接在全站仪加一相应的改正数。

（5）其余未提到的按《城市测量规范》 6.1 、6.2 的要求执行。6.7.3全野外要素采集基本要求

（1）全野外要素采集使用南方CASS2008测图软件进行。要素采集使用全站仪与便携机直通，采用现场采集现场编辑的方式，或用全站仪采集，现场绘草图输入编码回到室内编辑的方式进行测量，其具体操作按《CASS2008测图软件使用说明书》执行，采集的内容按《城

市测量规范》的规定进行编辑。

（2）测图前输入测图区所有控制点以及测区西南角坐标、所用

全站仪等信息，并经 100%检查无误后进行实地测绘。测站设置仪器

对中误差不应大于 5mm，仪器高、觇标高应量记至毫米。定向后，

应采用另一图根点进行检核，检测点的平面位置误差应小于0.10m，高程误差应小0.10m，在无检校方向的情况下，对起始方向归零检核，并以相邻的地物特征点进行检核。

（3）每类地物要有一个三位以上的属性编码，属性数据中要求

点、线、面、文字四种属性区分清楚。线型和符号按《1:500 、1:1000 、1:2000 地形图图式》并结合南方 CASS2008测图软件分类编码表执行。

（4）全野外数字化 1:500 地形图地物特征点最大测距 160 米，地形点最大测距 300 米。

（ 5）其他未提及的数据采集要求按《城市测量规范》 6.3 （Ⅱ）执行。

（6）对地物图形应在野外实时处理，等高线一般在每站收测

前现场生成，地物、地貌与实地对照发现问题应及时处理。

6.7.4测绘内容

下文未提到的测绘内容，按《城市测量规范》 6.2（Ⅰ）、《1:500 、1:1000 、1:2000 地形图图式》要求执行。

6.7.4.1居民地测绘

5.7.4.1.1各类建筑物、构筑物及主要附属设施应准确测绘实地外围

轮廓和如实反映建筑结构特征。

6.7.4.1.2房屋的轮廓应以墙基外角为准，并按建筑材料和性质分类、注记房屋名称、注记层次。房屋按建筑材料和性质以“砼”、“砖”、

“混”等表示。房屋底层为车库的，其高度高于2米的，计算一层，

小于 2米的，不计算车库的层数。厕所、浴室以及牲口房不注性质及

层次，加注“厕”、“浴”、“牲”。房屋逐个表示，不综合，并标注门

牌号，门牌号的注记原则上在房屋边线里侧实际开门处或围墙门洞

处，字向垂直于边线，但字头不朝南。房屋的内部天井区分表示，并

加注“天”字。建筑中的房屋按图式要求用实线表示。其余按图式要

求表示。

6.7.4.1.3 柱廊、廊房、门廊、雨罩以及室外的台阶、楼梯、围墙、栅栏、房屋周边的铺装地面，自行车棚（临时性的除外）等一般应准确测绘并

表示出来。大楼底层与阳台重叠的乱搭乱盖的临时房可不表示。当雨罩

宽度小于图上 2mm时可不表示。台阶、楼梯在图上投影（宽度）小于

2mm时可不表示。无烟灶台不表示。高层建筑物中楼中楼的阳台应表示。

6.7.4.1.4 房屋与围墙相关位置的表示方法：①实地明显有围墙的，则围

墙应完整的表示出来，且房屋边线与围墙内墙或外墙重合（当房屋在

围墙内时，则屋边线与围墙内墙重合；当房屋在围墙外时，则房屋边线

与围墙外墙重合）。②实地明显没有围墙而仅有房屋墙的，应将房屋完

整的表示出来，不用加绘围墙。

6.7.4.1.5建筑区和施工区不插绘等高线。其余地区如大面积的菜

地、山坡等地方均须绘制等高线，每条等高线均须赋值，每条计曲线

均须注记其高程，计曲线高程注记朝向：原则上字头朝向高程高的地方，但字头不能朝南。

6.7.4.1.6测区内用煤渣砖、石棉瓦等材料建造的临时性房屋，如鱼塘边、村边、路边、外来人员用来种养的房屋应按简单房屋表示。

6.7.4.1.7棚房——指有棚顶，四周无墙或仅有简陋墙壁的建筑物。

建筑物间的顶盖及固定的天棚也用棚房表示。临时性的棚房不表示。

2

6.7.4.1.8图上小于4 mm的花圃不表示。

2

6.7.4.1.9图上小于6 mm的散树或行树的水泥边框不表示。

6.7.4.1.10学校中成片的乒乓球桌不必逐个测绘，统一用地类界符

号表示其范围，内注“乒”字。其他球场内部统一用“球”字加以注

记。

6.7.4.2道路测绘

6.7.4.2.1道路测绘时不但要测绘道路本身，还应测绘其附属建筑物

与构筑物，以及隧道、桥涵、路堑、路堤、里程碑等，涵洞较小时按

非比例尺符号表示。

6.7.4.2.2 测区内的公路一般应按实际位置测绘，测绘时交错立尺于路

的两侧，并隔一定距离在路中心立尺测注高程注记点。简易公路则只

测其中心位置，量取宽度绘于图上。可通汽车和拖拉机的土路均按大

车路测绘，乡村间能通拖拉机的土路也用大车路表示，大车路按实际

宽度依比例尺表示，若实地宽窄变化频繁，则按平均宽度表示。村与村、镇与镇间不能通行大车的主要道路用乡村路依比例或不依比例尺表示，

双线乡村路及大车路不注记路面材料。

6.7.4.2.3 道路交叉点、变坡点应测注高程点，交叉点应实线相交。铁路

与公路相交时中断公路。大车路与公路相交时中断大车路。小路与大

车路、公路、堤及河流相交时中断小路。立体相交时中断下部的道路。

6.7.4.2.4 双线道路与房屋、围墙等高出地面的建筑物边线重合时，可

以建筑物边线表示。道路边线与建筑物边线的接头处或与桥梁等地

物符号接头均应间隔 0.3mm。
