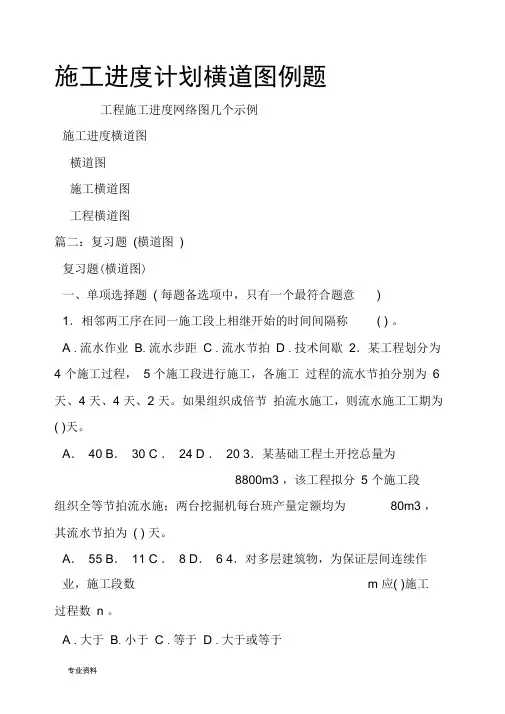

某工程包括三个结构形式与建造规模完全一样的单体建筑,共由五个施工过程组成,分别为:土方开挖、基础施工、地上结构、二次砌筑、装饰装修。根据施工工艺要求,地上结构、二次砌筑两施工过程间,时间间隔为2周。

现在拟采用五个专业工作队组织施工,各施工过程的流水节拍见下表

施工过程编号施工过程流水节拍(周)

A 土方开挖 2

B 基础施工 2

C 地上结构 6

D 二次砌筑 4

4

E

装饰装修

2.问题

1)上述五个专业工作队的流水施工属于何种形式的流水施工?绘制其流水施工进度计划图,并计算总工期。

2)根据本工程特点,宜采用何种形式的流水施工形式,并简述理

3)如果采用第二问的方式,重新绘制流水施工进度计划,并计算总工期。

3.

4.分析与答案

1)上述五个专业工作队的流水施工属于异节奏流水施工。根据表中数据,采用“累加数列错位相减取大差法”(简称“错位相减大差法”),计算流水步距:

a、各施工过程流水节拍的累加数列:

施工过程A:2 4 6

施工过程B:2 4 6

施工过程C:6 12 18

施工过程D:4 8 12

施工过程E:4 8 12

b、错位相减,取最大值得流水步距:

K(A,B) 2 4 6

-) 2 4 6

2 2 2 -6

所以:K(A,B)=2

以此类推,K(B,C)=2,K(C,D)=10,K(D,E)=4

c、总工期T=ΣK(i,j+1)+Σtn+ΣG=(2+2+10+4)+(4+4+4)+2=32周

d、五个专业队完成施工的流水施工进度计划如图所示

2)本工程比较适合采用等步距异节奏(成倍节拍)流水施工。

理由:因五个施工过程的流水节拍分别为2、2、6、4、4,存在最大公约数,且最大公约数为2,所以本工程组织等步距异节奏(成倍节拍)流水施工最理想。

3)如采用等步距异节奏(成倍节拍)流水施工,则应增加相应的专业队。

流水步距:K=min(2,2,6,4,4)=2周

确定专业队数:施工过程A=2/2=1

施工过程B=2/2=1

施工过程C=6/2=3

施工过程D=4/2=2

施工过程E=4/2=2

故:专业队总数=1+1+3+2+2=9

流水施工工期:T=(M+N-1)K+G=(3+9-1)×2+2=24周采用等步距异节奏(成倍节拍)流水施工进度计划如图所示:
