钢结构主要材料检测方案(高强螺栓连接副 抗滑移)(1)
钢结构主要材料检测方案
一、钢结构用扭剪型高强度螺栓连接副
1，检测依据
GB/T 3632-2008 钢结构用扭剪型高强度螺栓连接副
2，取样批次
同一材料、炉号、螺纹规格、长度、机械加工、热处理工艺及表面处理工艺的螺栓为同一批。每3000套为一批，每批抽8套/组。
3，主要参数
紧固轴力（800元/组）、楔负载（1000元/组）。
二、钢结构用高强度大六角头螺栓
1，检测依据
GB/T 1231-2006 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件
2，取样批次
同一性能等级、材料、炉号、螺纹规格、长度、机械加工、热处理工艺、表面处理工艺的螺栓为同一批。每3000套为一批，每批抽8套/组。
3，主要参数
扭矩系数（800元/组）、楔负载（1000元/组）。
三、抗滑移系数(做抗滑移系数必需先做螺栓连接副的扭矩系数或紧固轴力）
1，检测依据（二选一）
GB 50205-2001 钢结构工程施工质量验收规范
JGJ 82-2011 钢结构高强度螺栓连接技术规程
2，取样批次
制造批可按分部（子分部）工程划分规定的工程量每2000t为一批，不足2000t 的可视为一批。选用两种及两种以上表面处理工艺时，每种处理工艺应单独检验。3个试件/批次。
3，主要参数
抗滑系数（1200元/组）
4，样品制作要求
1）选取钢板制作样品前应考虑摩擦面在滑移之前，试件钢板的净截面仍处于弹性状态（即设计的滑移力要小于钢板的屈服力）；
2）样品图样
滑移件的形式及尺寸（㎜）
2.1）注：上图中的L1长度取200㎜～250㎜长，中间两边夹板（t2）的厚度总和≥中间钢板的厚度（t1）。
3）孔洞要求：
4）钢板宽度要求：
钢结构高强螺栓
钢结构高强螺栓 2010/10/28 16:54:56 钢结构高强螺栓需要性能等级在8.8以上。是用高强度钢制造的,或者需要施以较大预紧力的螺栓,皆可称为高强度螺栓.高强度螺栓多用于桥梁、钢轨、高压及超高压设备的连接.这种螺栓的断裂多为脆性断裂.应用于超高压设备上的高强度螺栓,为了保证容器的密封,需要施以较大的 预应力。 钢结构连接用螺栓性能等级分3.6、4.6、4.8、5.6、6.8、8.8、9.8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火），通称为高强度螺栓，其余通称为普通螺栓。 关于高强度螺栓的几个概念1.按规定螺栓的性能等级在8.8级以上者,称为高强度螺栓.现国家标准只罗列到M39,对于大尺寸规格,特别是长度大于%10~15倍的高强度螺栓,国内生产尚属短线。 高强螺栓与普通螺栓区别 高强度螺栓就是可承受的载荷比同规格的普通螺栓要大。普通螺栓的材料是Q235（即A3）制造的。高强度螺栓的材料35＃钢或其它优质材料，制成后进行热处理，提高了强度。两者的区别是材料强度的不同。 从原材料看：高强度螺栓采用高强度材料制造。高强螺栓的螺杆、螺帽和垫圈都由高强钢材制作，常用45号钢、40硼钢、20锰钛硼钢、35CrMoA等。普通螺栓常用Q235（相当于过去的A3）钢制造。 从强度等级上看：高强螺栓，使用日益广泛。常用8.8s和10.9s两个强度等级，其中10.9 级居多。普通螺栓强度等级要低，一般为4.4级、4.8级、5.6级和8.8级。 从受力特点来看：高强度螺栓施加预拉力和靠摩擦力传递外力。普通螺栓连接靠栓杆抗剪和孔壁承压来传递剪力，拧紧螺帽时产生预拉力很小，其影响可以忽略不计，而高强螺栓除了其材料强度很高之外，还给螺栓施加很大预拉力，使连接构件间产生挤压力，从而使垂直于螺杆方向有很大摩擦力，而且预拉力、抗滑移系数和钢材种类都直接影响高强螺栓的承载力。 根据受力特点分承压型和摩擦型.两者计算方法不同。高强螺栓最小规格M12，常用 M16~M30，超大规格的螺栓性能不稳定，设计中应慎重使用。 高强度螺栓摩擦型和承压型连接的区别：高强螺栓连接是通过螺栓杆内很大的拧紧预拉力把连接板的板件夹紧，足以产生很大的摩擦力，从而提高连接的整体性和刚度，当受剪力时，按照设计和受力要求的不同，可分为高强螺栓摩擦型连接和高强螺栓承压型连接两种，两者的本质区别是极限状态不同，虽然是同一种螺栓，但是在计算方法、要求、适用范围等方面都有很大的不同。在抗剪设计时，高强螺栓摩擦型连接是以外剪力达到板件接触面间由螺栓拧紧力所提供的可能最大摩擦力作为极限状态，也即是保证连接在整个使用期间内外剪力不超过最大摩擦力。板件不会发生相对滑移变形（螺杆和孔壁之间始终保持原有的空隙量），被连接板件按弹性整体受力。在抗剪设计时，高强螺栓承压型连接中允许外剪力超过最大摩擦力，这时被连接板件之间发生相对滑移变形，直到螺栓杆与孔壁接触，此后连接就靠螺栓杆身剪切和孔壁承压以及板件接触面间的摩擦力共同传力，最后以杆身剪切或孔壁承压破坏作为连接受剪的极限状态。总之，摩擦型高强螺栓和承压型高强螺栓实际上是同一种螺栓，只不过是设计是否考虑滑移。摩擦型高强螺栓绝对不能滑动，螺栓不承受剪力，一旦滑移，设计就认为达到破坏状态，在技术上比较成熟；承压型高强螺栓可以滑动，螺栓也承受剪力，最终破坏相当于普通螺栓破坏（螺栓剪坏或钢板压坏）。 从使用上看：建筑结构的主构件的螺栓连接，一般均采用高强螺栓连接。普通螺栓可重复使用，高强螺栓不可重复使用。高强螺栓一般用于永久连接。 高强螺栓是预应力螺栓,摩擦型用扭矩扳手施加规定预应力,承压型拧掉梅花头。普通螺栓抗剪
钢结构工程高强螺栓连接副
钢结构工程高强螺栓连接副 本词条缺少信息栏，补充相关内容使词条更完整，还能快速升级，赶紧来编辑吧！ 高强度螺栓在生产上全称叫高强度螺栓连接副，一般简称为高强螺栓。每一个连接副包括一个螺栓，一个螺母，两个垫圈，均是同一批生产，并且是在同一热处理工艺加工过的产品。根据安装特点分为大六角头螺栓和扭剪型螺栓。 钢结构验收规范GB50205明确规定：制作和安装单位应分别进行抗滑移试验和复验（强条6.3.1条）。抗滑移系数必须大于等于设计值。 现场制作试件时，试件与所代表的钢结构构件应同一材质，同批制作，采用同一摩擦面处理工艺和具有相同的表面状态，并应采用同一批同一性能等级的高强螺栓连接副，在同一环境下存放以供抗滑移试验。如构件系成品出厂，则除了厂内要抗滑移系数试验报告外，制造厂还应同时提供每批三组试件以便构件进场后现场检验抗滑移系数是否符合要求。 工程资料的检查中，很多工地仅有制造厂在厂内的抗滑移系数试验报告，缺乏提供给工地现场的试件的抗滑移系数的复试报告。 高强度螺栓连接 1.钢结构制作和安装单位应按本规范附录B的规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件磨擦应单独进行磨擦面抗滑移系数试验，其结果应符合设计要求。 检查数目：见本规范附录B。 检验方法：检查磨擦面抗滑移系数试验报告和复验报告。 说明：1 .抗滑移系数是高强度螺栓连接的主要设计参数之一，直接影响构件的承载力，因此构件磨擦面无论由制造厂处理还是由现场处理，均应对抗滑系数进行测试，测得的抗滑移系数最小值应符合设计要求。本条是强制性条文。 在安装现场局部采用砂轮打磨磨擦面时，打磨范围不小于螺栓孔径的4倍，打磨方向应与构件受力方向垂直。 除设计上采用磨擦系数小于即是0.3，并明确提出可不进行抗滑移系数试验者，其余情况在制作时为确定磨擦面的处理方法，必须按本规范附录B要求的批量用3套同材质、同处理方法的试件，进行复验。同时并附有3套同材质、同处理方法的试件，供安装前复验。 2.高强度大六角头螺栓连接副终拧完成1h后、48h内应进行终拧扭矩检查，检查结果应符合本规范附录B的规定。检查数目：按节点数检查10%，且不应少于10个；每个被抽查节点按螺栓数抽查10%，且不应少于2个。 检验方法：见本规范附录B。 说明：2 .高强度螺栓终拧1h时，螺栓预拉力的损失已大部分完成，在随后一两天内，损失趋于平稳，当超过一个月后，损失就会停止，但在外界环境影响下，螺栓扭矩系数将会发生变化，影响检查结果的正确性。为了同一和便于操纵，本条规定检查时间同一定在1h后48h之内完成。 3.扭剪型高强度螺栓连接副终拧后，除因构造原因无法使用专用扳手终拧掉梅花头者外，未在终拧中拧掉梅花头的螺栓数不应大于该节点螺栓数的5%。对所有梅花头未拧掉的扭剪型高强度螺栓连接副应采用扭矩法或转角头进行终拧掉的扭剪型高强度螺栓连接副应采用扭矩法或转角法进行终拧并用标记，且按本规范第6.3.2条的规定进行拧扭矩检查。 检查数目：按节点数抽查10%，但不应少于10节点，被抽查节点中梅花头未拧掉的扭剪型高强度螺栓连接副全数进行终拧扭矩检查。 检验方法：观察检查及本规范附录B。 说明：3 .本条的构造原因是指设计原因造成空间太小无法使用专用扳手进行终拧的情况。在扭剪型高强度螺栓施工中，因安装顺序、安装方向考虑不周，或终拧时因对电动扳手使用把握不熟练，致使终拧时尾部梅花头上的
钢结构检测报告
*** 服务区加油站 新建网架 检测报告 **************** 工程检测有限公司 ***** 年** 月
编号. 报告共**页 ******* 收费所新建网架 检测报告 位：*******钢结构有限公司 称：*******收费站新建网架 目:结构质量检测、承载能力检验、 结 构安全性评级 别：委托检测 甘口 ? ******* 现场检测人： ___________________________ 报告撰写人： ___________________________ 项目负责人： ___________________________ 审 核： __________________________ 批 准： _________________________ 委 托 单 工 程 名 检 测 项 检 测 类 报 告 日
*******工程检测有限公司
注意事项 1、 所提供的检测报告正本原件应盖有“*******检测有限公司” 印 章，否则视为无效。 2、 报告无项目负责人、审核、批准签字无效。 3、 报告涂改无效，部分提供和部分复制检测报告无效（报告总 页数 自目录之后开始，不含目录）。 4、 对检测报告若有异议，应于本报告收到之日起三十天内向我 单位 提出，逾期协商处理。 5、 对于送样检测，仅对来样的检测数据负责，不对来样所代表的 批 量负责。 0******* 地址: ******* 邮政编码：0******* 03*******
目录 1概述 ..................................... 错误!未定义书签。 工程概况...................................................... 错.. 误!未定义书签 检测依据...................................................... 错.. 误!未定义书签 检测内容及方法................................................ 错.. 误!未定义书签 杆件尺寸及安装检测............................................. 错. 误!未定义书签 支座偏差、挠度测量............................................. 错. 误!未定义书签 承载力现场试验分析及承载力核验................................. 错. 误!未定义书签 检测仪器设备.................................................. 错.. 误!未定义书签 2钢结构质量检测 ............................ 错误!未定义书签。 整体外观普查................................................... 错.. 误!未定义书签 构件尺寸检测................................................... 错.. 误!未定义书签 支座中心偏移及高差检测........................................ 错. 误!未定义书签 挠度变形检测.................................................. 错.. 误!未定义书签 3钢结构承载能力检验 ........................ 错误!未定义书签。 测点布置....................................................... 错.. 误!未定义书签 检验荷载....................................................... 错.. 误!未定义书签 检验结果....................................................... 错.. 误!未定义书签 应力应变....................................................... 错.. 误!未定义书签 竖向位移....................................................... 错.. 误!未定义书签 4结构安全性评级及处理建议................... 错误!未定义书签。 结构安全性评级................................................ 错.. 误!未定义书
钢结构高强螺栓施工方案
附件一钢结构高强螺栓施工方案一．编制依据 1．JGJ82-91?钢结构高强度螺栓连接的设计、施工及验收规章?2．GB 50221-95?钢结构工程质量检验评定标准? 3．GB50205-2001?钢结构工程施工质量验收规范? 二．施工工艺流
三．施工控制 1．按照出厂检验批每3000套抽8套进行扭距系数试验，要求扭距平均值与变异系数小于10%。 2．做一套3组试件进行摩擦面的抗滑移系数试验，要求大与0.35。 3．同一连接面上的螺栓，应由接缝中间向两端顺序进行紧固。两个连接件应按先主要构件后次要构件的顺序施工。工字型构件的紧固顺序是：上 翼缘下翼缘 4．同一节点上梁柱节点的紧固顺序是：先紧固柱子上部的梁柱节点，最后紧固柱子中部的梁柱节点。 5．保证单个螺栓和整体螺栓群的紧固力均匀一致，螺栓紧固时分初拧和终拧，初拧紧固到标准预拉力的50%，初拧后的高强螺栓应用颜色在螺母 上做标记，然后进行终拧。 6．六角法兰面大六角螺栓连接副由一个螺栓，一个螺母和一个垫圈组成，高强螺栓连接副应在同一批内配套使用，螺栓、螺母和垫圈只允许互相 配套，不同箱不允许互相混用。 7．工地安装中，应按当天需要的高强连接副数量领取。当天安装剩余的必须妥善保管，不得乱仍，乱放。高强螺栓连接副安装过程中，不得碰伤 螺纹及沾染脏物。 8．高强螺栓连接副应按包装箱上注明的规格分类保管在室内仓库中，地面应防潮、放生锈，堆高不宜高过1米。 9．安装高强螺栓时，严禁强行穿入螺栓，（如用锤子敲打等），如不能进行穿入时，用绞刀进行修整，修整后最大直径不得大于1.2D（D为螺栓公 称直径），修空时为防止铁碎进入拼板夹缝中，应先将四周螺栓全部拧紧，使板紧贴后进行。 10．螺栓的安装应在结构构件中心位置调整后进行，其穿入方向应便于施工并尽可能方向一致。 11．安装高强螺栓时，构件的摩擦面应保持干燥，不得在雨中作业。 12．当天安装的高强螺栓，必须当天初拧完成。 13．对于地面拼装部分天桥梁及钢梯应在地面完成校正后，进行初拧和终拧，
高强螺栓专项技术方案设计
目录 1.编制依据 (2) 1.1 编制目的 (2) 1.2 编制依据及基本规定 (2) 2. 工程综述 (2) 2.1 钢结构概况 (2) 3. 高强螺栓施工案 (3) 3.1安装前的准备 (3) 3.2材料选用要求 (3) 3.3存放要求 (4) 3.4高强螺栓现场复验要求 (4) 3.5高强螺栓施工工艺要求 (5) 3.6大六角头高强螺栓施工流程 (6) 4．高强螺栓安装质量控制措施 (7) 5．高强螺栓施工过程中的安全防护以及文明施工 (9)
1.编制依据 1.1 编制目的 绿城清水湾威斯汀酒店钢结构工程的钢结构现场使用大量的高强螺栓。现场高强螺栓施工具有高空作业难、施工质量要求高等特点。为规现场钢结构工程现场高强螺栓管理，指导现场高强螺栓施工，特编制此案。 1.2 编制依据及基本规定 （1）《钢结构用高强度大六角头螺栓》GB/T 1228 （2）《钢结构用高强度大六角螺母》GB/T 1229 （3）《钢结构用高强度垫圈》GB/T1230 （4）《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》GB/T 1231 （5）《钢结构用扭剪型高强度螺栓连接副》GB/T 3632 （6）《钢结构用扭剪型高强度螺栓连接副技术条件》GB/T 3633 2. 工程综述 2.1 钢结构概况 绿城清水湾威斯汀酒店是绿城·陵水项目的一个重要组成部分，项目占地约4800亩，位于市清水湾，依傍海岸线2公里，产品类型包括酒店、高尔夫球场、度假公寓、度假别墅、商业中心以及学校等，目前，占地1200余亩的国际标准 18洞高尔夫球场已基本建成。 结构整体效果图 酒店主楼总建筑面积约68721m2，地下1层，建筑面积17130m2，地上10层，建筑面积51591m2，总长度达到360m，外型如翻腾的海浪延绵不绝。整个
钢结构用大六角高强螺栓连接副
产品合格证 CERTIFICATE OF QUALTY 受货单位：工程： Order unit project. 制造单位：河北太极高强度标准件有限公司标准号：GB/T3632-2008 Manufacturer Standard NO. 产品名称：钢结构用扭剪型高强度螺栓连接副批号： Description Batch NO. 本批钢结构用高强度螺栓连接副按中华人民共和国国家标准(GB)制造，检验合格，准予出厂。 This batch production were manufactured and in conformance with Standards of the people’s Republic of China(GB)and are approved for delivety. 总经理：杨建龙试验：冀燕照审核：杜佳批准：李俊学日期： General manager：Test：Audit：Approval：Data： 检验报告Inspection report
持续15秒后卸载，螺母能用手拧下。Shall be held for 15s，the nut shall be removable buy the fingers after. 螺纹或螺纹与杆部交界处。Thread or interface between thread and shank 当螺栓L/D≤3,不能做楔负载试验，以芯部硬度试验代替。 When the bolt L / D ≤3, can not do wedge load test to replace the core hardness test 注：（1）请严格按照《钢结构施工规范》使用安装高强度螺栓连接副，盲目施工造成一切后果用户自负。 （2）现场使用的螺栓连接副须与质量证明书一致为本厂产品。
钢结构检测鉴定报告
xxxxxxxxxxxxxxx 鉴定报告地址：xxxxxxxxxxxxxxx
注意事项 1、本报告未盖“xxxxxxxxxxxxxxx行政章、技术业务专用章”无效。 2、本报告复印件未重新加盖“xxxxxxxxxxxxxxx行政章、技术业务专用章”无效。 3、本报告涂改无效，有漏页无效、无骑缝章无效。 4、委托方对所提供的所有资料的真实性和完整性负责，我单位未就委托方所提供的有关资料、证明文件或牵涉的责任作进一步独立调查，亦不会就此承担责任。 5、对本报告如有异议，应于收到报告之日起十五日内向我公司提出。
xxxxxxxxxxxxxxx 一层商铺新增钢结构夹层及楼板开洞的安全鉴定受xxxx委托，我公司组织技术人员于xxxx年xx月xx日～xx月xx 日对xxxxxxxxxxxxxxx一层商铺新增钢结构夹层与二层现浇板开洞的安全鉴定。根据现场调查及国家相关规范、标准，经综合分析后，出具此鉴定报告。 第一部分工程概况 受检商铺位于xxxxxxxxxxxxxxx一栋32层框剪结构住宅楼一层，整栋住宅楼于2013年竣工。铺面进深约14.3m，开间约6.4m，面积约为91.52m2。一层商铺层高为6.2m，新增钢结构夹层净高约为3.1m，平面布置较规则，大致呈矩形。另在二层现浇板上开洞，该现浇板厚为150mm，洞口形状为矩形，长2000mm，宽1150mm。钢结构夹层作为茶房使用，在现浇板上开洞以便安装楼梯。本次改造无设计、施工图纸资料可查。 外观图 新增钢结构照片 新增钢结构夹层平面示意图 二层现浇板开洞位置平面示意图
第二部分鉴定目的和范围 1、鉴定目的：房屋新增钢结构夹层及楼板开洞的安全鉴定。 2、鉴定范围：xxxxxxxxxxxxxxx。 第三部分鉴定依据 1、《民用建筑可靠性鉴定标准》（GB50292-1999）； 2、《钢结构设计规范》（GB50017-2003）； 3、《建筑结构检测技术标准》（GB/T50344－2004）； 4、《建筑钢结构焊接技术规程》（JGJ81－2002）； 5、《混凝土结构后锚技术规程》（JGJ 145-2004） 第四部分现场检测、分析、鉴定 4.1、夹层钢结构 4.1.1、现场结构检测 现场对钢结构与原主体连接处进行检查，未发现因新增钢结构夹层导致混凝土构件出现明显裂缝和缺陷，混凝土未出现剥落、破损等情况。新增钢结构夹层螺栓孔尺寸较小，对原混凝土构件无明显影响。未发现原结构有因本次装修改造工程引起的构件连接处拉裂、扭转、承载力和刚度大幅降低的迹象，结构构件挠度也未发现超过规范要求。 钢结构加层结构材料及工程部位一览表 4.1.2、钢结构的布置 主梁采用H200×100×5.5×8的型钢，沿进深方向的间距为750mm。主梁之间采用H型钢或角钢焊接连接，H型钢与角钢交替布置，间距为600mm。
钢结构的螺栓连接-附答案
钢结构练习四螺栓连接 一、选择题（××不做要求） 1．单个螺栓的承压承载力中，[N]= d∑t·f y，其中∑t为（ D ）。 A）a＋c＋e B）b＋d C）max{a+c+e，b+d} D）min{a+c+e，b+d} 2．每个受剪拉作用的摩擦型高强度螺栓所受的拉力应低于其预拉力的（ C ）。 A）1.0倍B）0.5倍C）0.8倍D）0.7倍 3．摩擦型高强度螺栓连接与承压型高强度螺栓连接的主要区别是（ D ）。 A）摩擦面处理不同B）材料不同 C）预拉力不同D）设计计算不同 4．承压型高强度螺栓可用于（ D ）。 A）直接承受动力荷载 B）承受反复荷载作用的结构的连接 C）冷弯薄壁型钢结构的连接 D）承受静力荷载或间接承受动力荷载结构的连接 5．一个普通剪力螺栓在抗剪连接中的承载力是（ D ）。 A）螺杆的抗剪承载力B）被连接构件（板）的承压承载力 C）前两者中的较大值D）A、B中的较小值 6．摩擦型高强度螺栓在杆轴方向受拉的连接计算时，（ C ）。 A）与摩擦面处理方法有关B）与摩擦面的数量有关 C）与螺栓直径有关D）与螺栓性能等级无关 7．图示为粗制螺栓连接，螺栓和钢板均为Q235钢，则该连接中螺栓的受剪面有（ C ）个。 A）1 B）2 C）3 D）不能确定 8．图示为粗制螺栓连接，螺栓和钢板均为Q235钢，连接板厚度如图示，则该连接中承压板厚度为（ B ）mm。 A）10 B）20 C）30 D）40
9．普通螺栓和承压型高强螺栓受剪连接的五种可能破坏形式是：I ．螺栓剪断；Ⅱ．孔壁承压破坏；Ⅲ．板件端部剪坏；Ⅳ．板件拉断；Ⅴ．螺栓弯曲变形。其中（ B ）种形式是通过计算来保证的。 A ）I 、Ⅱ、Ⅲ B ）I 、Ⅱ、Ⅳ C ）I 、Ⅱ、Ⅴ D ）Ⅱ、Ⅲ、Ⅳ 10．摩擦型高强度螺栓受拉时，螺栓的抗剪承载力（ B ）。 A ）提高 B ）降低 C ）按普通螺栓计算 D ）按承压型高强度螺栓计算 11．高强度螺栓的抗拉承载力（ B ）。 A ）与作用拉力大小有关 B ）与预拉力大小有关 C ）与连接件表面处理情况有关 D ）与A ，B 和C 都无关 12．一宽度为b ，厚度为t 的钢板上有一直径为d 0的孔，则钢板的净截面面积为（ C ）。 A ）t d t b A n ?-?=2 B ）t d t b A n ?-?=420π C ）t d t b A n ?-?=0 D ）t d t b A n ?-?=2 0π 13．剪力螺栓在破坏时，若栓杆细而连接板较厚时易发生（ A ）破坏；若栓杆粗而连接板较薄时，易发生（ B ）破坏。 A ）栓杆受弯破坏 B ）构件挤压破坏 C ）构件受拉破坏 D ）构件冲剪破坏 14．摩擦型高强度螺栓的计算公式)25.1(9.0t f b v N P n N -?=μ中符号的意义，下述何项为正确？ （ D ）。 A ）对同一种直径的螺栓，P 值应根据连接要求计算确定 B ）0.9是考虑连接可能存在偏心，承载力的降低系数 C ）1.25是拉力的分项系数 D ）1.25是用来提高拉力N t ，以考虑摩擦系数在预压力减小时变小使承载力降低的不利因素。 ？？？15．在直接受动力荷载作用的情况下，下列情况中采用（ A ）连接方式最为适合。 A ）角焊缝 B ）普通螺栓 C ）对接焊缝 D ）高强螺栓 16．在正常情况下，根据普通螺栓群连接设计的假定，在M≠0时，构件B （ D ）。 A ）必绕形心d 转动 B ）绕哪根轴转动与N 无关，仅取决于M 的大小 C ）绕哪根轴转动与M 无关，仅取决于N 的大小 D ）当N=0时，必绕c 转动
检测报告模板
检测报告 XDJSJC-001 工程名称： 委托部门：金属实验室 建设单位：兴达新能源有限公司 设计单位： 施工单位：电建一公司 监理单位：胜利监理 金属实验室 年月日
声明 1、本检测报告无检测、审核、批准人签字无效。 2、本检测报告涂改、换页、漏页无效。 3、对本检测报告若有异议或需要说明之处，应于收到报告之日起 十五日内向我部门书面提出，本部门将给予及时的解释或答 复。 检测机构： 单位地址： 邮政编码： 联系电话：
检测机构名称 报告编号： 工程名称 工程地点 委托单位 检测时间环境条件（晴、阴、雨） ℃ 抽样数量见报告检验类别委托 检验项目 1、基础混凝土的抗压强度检测； 2、网架结构检测。（焊接质量、构件尺寸偏差、网架整体挠度、涂装工 程、钢结构的安装质量（偏差） 检验仪器检测仪器设备：金属超声仪、涂层厚度仪、钢板厚度仪、水准仪、测距 仪、钢尺等 检验依据 1、设计图纸及相关技术资料 2、《建筑结构检测技术标准》GB/T50344-2004 3、《网架结构工程质量检验评定标准》JGJ78-91 4、《建筑钢结构焊接技术规程》JGJ81-2002 5、《钢结构工程施工质量验收规范》GB50205-2001 6、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001 7、其它相关技术标准及通过鉴定的新检测方法或科研成果等等 检测结论 检测结论： 1、该工程基础混凝土强度是否符合设计要求。 2、该工程焊接质量是否满足设计或规范要求。 3、构件尺寸偏差是否满足设计或规范要求。 4、网架整体挠度是否满足设计或规范要求。 5、涂装工程是否满足设计或规范要求。 6、钢结构的安装质量（偏差）是否满足设计或规范要求。 （本页以下无正文） 检测机构（章） 年月日 批准：审核：检测：（两人以上签章）
钢结构安装、高强螺栓的连接
钢结构安装知识 高强度螺栓连接已经发展成为与焊接并举的钢结构主要连接形式之一，它具有受力性能好、耐疲劳、抗震性能好、连接刚度高，施工简便等优点，被广泛应用在建筑钢结构和桥梁钢结构的工地连接中，成为钢结构安装的主要手段之一。高强度螺栓连接按其受力状况，可分为摩擦型连接、摩擦-承压型连接、承压型连接和张拉型连接等几种类型，其中摩擦型连接是目前广泛采用的基本连接形式。 高强螺栓的连接和固定: (1)高强螺栓穿孔时应自由穿入，不许强制打入孔中或随意扩孔，螺栓穿入方向应力求一致。 (2)高强螺栓安装时，临时螺栓不得少于接头螺栓数量的1/3，且不得少于2个，但不得使用高强螺栓兼作临时螺栓，防止损伤高强螺栓引起扭距总数变化。 (3)高强螺栓安装不得在雨雪天进行，被安装构件的摩擦面应处于干燥状态。 (4)高强螺栓的拧紧分初拧和终拧，初拧扭矩值是终拧扭矩值的30%～50%，初拧后用颜色笔在螺母上涂上记号，每节主框架校正合格后，用专用电动扳手终拧，直至拧掉螺栓尾部的梅花头。 (5)高强螺栓连接部位的附近，严禁随意动用气割、电焊等，当天安装高强螺栓，必须当天初拧完毕。 (6)为使螺栓群中所有螺栓均匀受力，保证摩擦面摩擦系数，初拧和终拧必须按一定的顺序进行，一般高强螺栓群由中央向外拧紧，对于作业面狭小，专用终拧扳手紧固有困难的少量螺栓，可用手动测力扳手进行终拧，并在螺栓上涂白油漆以便检查。 (7)每个钢框架高强螺栓安装紧固顺序：最上层框架梁→最下层框架梁→中间框架梁。 栓接之高强螺栓的安装： 1).高强螺栓连接摩擦面是否保持干燥整洁，有无飞边、毛刺、焊接飞溅物、污垢和不应有的涂料等。 2).高强螺栓是否能自由穿入螺栓孔，必须扩孔时，最大扩孔量不应超过1.2d（d 为螺栓公称直径）。 3).高强度螺栓是否有产品合格证和质量保证书。 4).施工扭矩值：M20高强度螺栓扭矩值为***KN.m（8.8s）M24高强度螺栓扭矩值为***KN.m(10.9s) 高强螺栓简介 高强度螺栓从外形上可分为大六角头和扭剪型两种；按性能等级可分为8.8级、10.9级、12.9级等，目前我国使用的大六角头高强度螺栓有8.8级和10.9级两种，扭剪型高强度螺栓只有10.9级一种。大六角头高强度螺栓连接副：含一个螺栓、一个螺母、两个垫圈（螺头和螺母两侧各一个垫圈）。螺栓、螺母、垫圈在组成一个连接副时，其性能等级要匹配。扭剪型高强度螺栓连接副：含一个螺栓、一个螺母、一个垫圈。螺栓、螺母、垫圈在组成一个连接副时，其性能等级要匹配。高强度螺栓连接副实物的机械性能主要包括螺栓的抗拉荷载、螺母的保证荷载、及实物硬度等。对于高强度螺栓连接副，不论是10.9级和8.8级螺栓，所采用的垫圈是一致的，其硬度要求都是HV30 329～436（HRC35～45）。(大六角
检测报告模板
阅读使人充实，会谈使人敏捷，写作使人精确。——培根 告测报检 XDJSJC-001 工程名称：委托部门：金属实验室建设单位：兴达新能源有限公司 设计单位：电建一公司施工单位：胜利监理监理单位：金属实验室日月年 法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。． 阅读使人充实，会谈使人敏捷，写作使人精确。——培根
声明 1、本检测报告无检测、审核、批准人签字无效。 2、本检测报告涂改、换页、漏页无效。 3、对本检测报告若有异议或需要说明之处，应于收到报告之日起十五日内向我部门书面提出，本部门将给予及时的解释或答复。 检测机构： 单位地址： 邮政编码： 联系电话： 法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。． 阅读使人充实，会谈使人敏捷，写作使人精确。——培根 检测机构名称 报告编号：
批准：审核：检测：（两人以上签章） 法拉兹·日·阿卜——学问是异常珍贵的东西，从任何源泉吸收都不可耻。． 阅读使人充实，会谈使人敏捷，写作使人精确。——培根
检测报告 一、工程概况 工程名称及位置、结构形式、建筑面积。 工程开工时间、建设单位名称、设计单位名称、施工单位名称、监理单位名称。 检测原因（不符合基本建设程序或质量事故等）、委托单位及进场检测日期。 二、检测目的 通过现场检测对该工程基础、主体钢结构的工程质量是否满足设计要求进行评定。 三、检测依据 1、设计图纸及相关技术资料 2、《建筑结构检测技术标准》GB/T50344-2004 3、《网架结构工程质量检验评定标准》JGJ78-91 4、《建筑钢结构焊接技术规程》JGJ81-2002 5、《钢结构工程施工质量验收规范》GB50205-2001 6、《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001 7、其它相关技术标准及通过鉴定的新检测方法或科研成果等等 四、检测项目 1、基础混凝土强度检测； 2、焊接球节点无损检测及尺寸偏差检验； 3、焊接钢板节点无损检测和尺寸偏差检验；
摩擦型高强螺栓的计算方式
第三章连接返回 §3-6 高强度螺栓连接的构造和计算 高强度螺栓连接的工作性能和构造要求 一、高强度螺栓连接的工作性能 1、高强度螺栓的抗剪性能 由图中可以看出，由于高强度螺栓连接有较大的预拉力，从而使被连板叠中有很大的预压力，当连接受剪时，主要依靠摩擦力传力的高强度螺栓连接的抗剪承载力可达到1点。通过1点后，连接产生了滑解，当栓杆与孔壁接触后，连接又可继续承载直到破坏。如果连接的承载力只用到1点，即为高强度螺栓摩擦型连接；如果连接的承载力用到4点，即为高强度螺栓承压型连接。 2、高强度螺栓的抗拉性能 高强度螺栓在承受外拉力前，螺杆中已有很高的预拉力P，板层之间则有压力C，而P与C维持平衡（图）。当对螺栓施加外拉力N t，则栓杆在板层之间的压力未完全消失前被拉长，此时螺杆中拉力增量为ΔP，同时把压紧的板件拉松，使压力C减少ΔC（图）。 计算表明，当加于螺杆上的外拉力N t为预拉力P的80%时，螺杆内的拉力增加很少，因此可认为此时螺杆的预拉力基本不变。同时由实验得知，当外加拉力大于螺杆的预拉力时，卸荷后螺杆中的预拉力会变小，即发生松弛现象。 但当外加拉力小于螺杆预拉力的80%时，即无松弛现象发生。也就是说，被连接板件接触面间仍能保持一定的压紧力，可以假定整个板面始终处于紧密接触状态。但上述取值没有考虑杠杆作用而引起的撬力影响。实际上这种杠杆作用存在于所有螺栓的抗拉连接中。研究表明，当外拉力N t≤时，不出现撬力，如图所示，撬力Q大约在N t达到时开始出现，起初增加缓慢，以后逐渐加快，到临近破坏时因螺栓开始屈服而又有所下降。 由于撬力Q的存在，外拉力的极限值由N u下降到N'u。因此，如果在设计中不计算撬力Q，应使N≤；或者增大T形连接件翼缘板的刚度。分析表明，当翼缘板的厚度t1不小于2倍螺栓直径时，螺栓中可完全不产生撬力。实际上很难满足这一条件，可采用图所示的加劲肋代替。 在直接承受动力荷载的结构中，由于高强度螺栓连接受拉时的疲劳强度较低，每个高强度螺栓的外拉力不宜超过。 当需考虑撬力影响时，外拉力还得降低。 二、高强度螺栓连接的构造要求

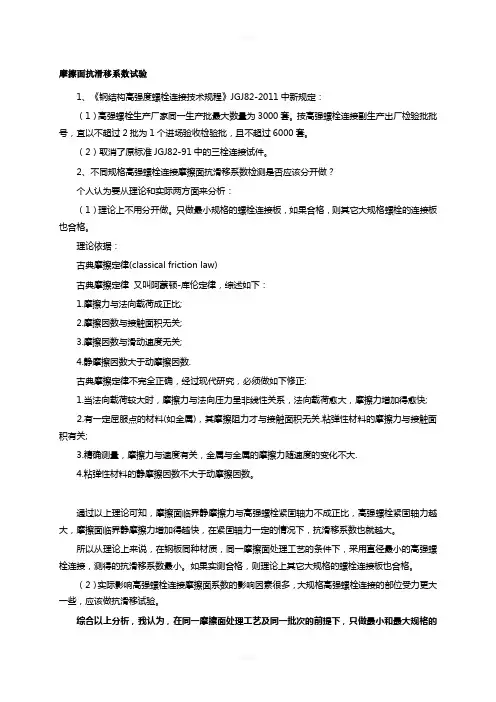

高强螺栓抗滑移系数检测方法
