数控车床厂家加工零件的基本步骤有哪些

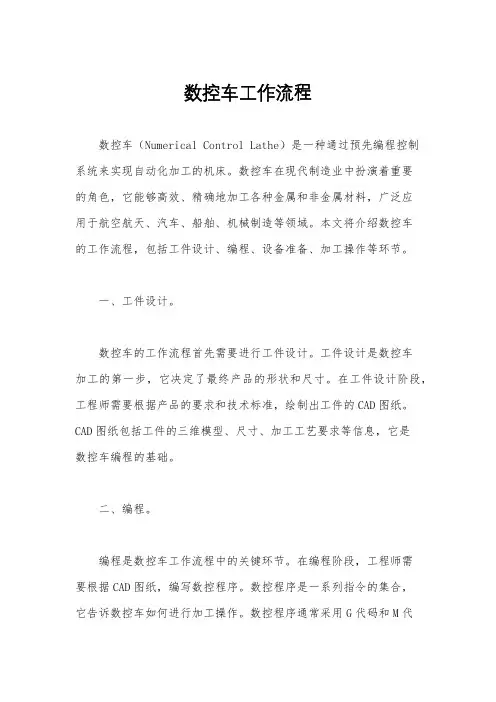

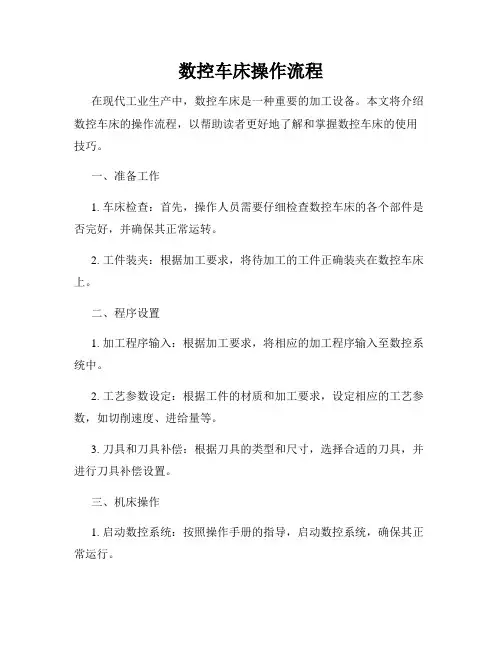

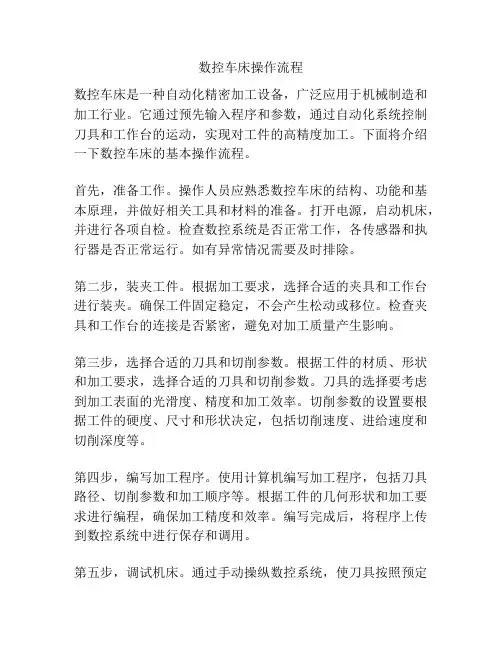

数控车床一般由输入输出设备、CNC装置(或称CN C单元)、伺服单元、驱动装置(或称执行机构)及电气控制装置、辅助装置、机床本体、测量反馈装置等组成。数控车床厂家在上加工零件时，应该遵循如下原则：( 1 )选择适合在数控车床上加工的零件。
( 2 )分析被加工零件图样，明确加工内容和技术要求。
( 3 )确定工件坐标系原点位置。原点位置一般选择在工件右端面和主轴回转中心交点P ，也可以设在主轴回转中心与工件左端面交点O 上。
( 4 )制定加工工艺路径，应该考虑加工起始点位置，起始点一般也作为加工结束的位置，起市点应便于检查和装夹工件;应该考虑粗车、半精车、精车路线，在保证零件加工精度和表面粗糙度的前提下，尽可能以最i少的进给路线完成零件的加工，缩短单件的加工时间;应考虑换刀点的位置，换刀点是加工过程中刀架进行自动换刀的位置，换刀点位置的选择应考虑在换刀过程中不发生干涉现象，且换刀路线尽可能短，加工起始点和换刀点可选同一点或者不选同点。
( 5 )选择切削参数。数控车床厂家在加工过程中，应根据零件精度要求选择合理的主轴转速、进给速度、和切削深度。
( 6 )合理选择刀具。根据加工的零件形状和表面精度要求，选择合适的刀具进行加工。
( 7 )编制加工程序，调试加工程序，完成零件加工。
以上是小编的简单介绍，如果您还想要了解更多相关信息，可以拨打深圳市宏锝森科技有限公司官方电话进行咨询，或者登录官方网站进行留言，小编看到消息会尽快给您回复。
深圳市宏锝森科技有限公司是一家集高端智能数控装备的研发、生产、销售、服务于一体的高新技术企业。公司本着诚信、进取的精神，坚持“以人为本，客户至上”的信念，为客户提供铸.钻.铣.镗.磨.攻.削等加工工艺的全方位解决方案，开创行业先锋，通过不断的研发和创新，使产品性能、质量均居同行之首。公司拥有一批多年从事数控机床设计、研发、制造、销售，售后等实践经验丰富的管理人才和专业化技术团队。我司先后获得多项核心技术发明专利，产品拥有完全的自主知识产权，我们将为客户提供全方位的技术支持和保障，公司的主要产品有：基板高速分板机(亦称曲线分板机，数控分板机)，玻璃铣孔磨边雕刻机，高光雕刻机及批花机，大功率金属钻孔铣削数控设备(替代加工中心)，线路板高速钻孔机，线路模具钻孔机，PCB钻、铣两用机，线路板定位孔自动钻孔机，点胶机。
