逆向循环屏蔽泵工作基本知识

逆循环型（N 、NW 、NWE ）

大连环友屏蔽泵有限公司

2008

屏蔽泵的结构、原理及应用

为了节省费用和改善环境，制造无密封泵的设想在1900年就产生了。1948年，美国化工泵公司(CHEMPUMP)研制出成功适用的屏蔽电泵，这种屏蔽电泵的结构至今仍然是各国制造屏蔽电泵的基础。

大连环友屏蔽泵有限公司的前身大连屏蔽电泵厂成立于1958 年，自1974 年开始专业生产屏蔽电泵，至今已有30 年的历史，是国内最早开始专业生产屏蔽电泵的厂家,1985 年引进日本的屏蔽电泵生产技术与设备，并成功的消化吸收，达到了日本JIS 标准。建立了一整套先进的屏蔽电泵设计、生产、检验体系，产品遍布全国31 个省、市、自治区，并部分远销国外，成为中国屏蔽电泵行业的先导企业。

1995 年 1 月大连屏蔽电泵厂与（株）日本帝国电机制作所合资，成立大连帝国屏蔽电泵有限公司，中日双方共同开发中国的屏蔽电泵市场。2002 年 1 月大连屏蔽电泵厂终止与日方合资经营体制，出让资产股权，保留技术股权，重新以大连屏蔽电泵厂的身份继续驰骋国内市场。

为了节省费用和改善环境，制造无密封泵的设想在1900年就产生了。1948年，美国化工泵公司(CHEMPUMP)研制出成功适用的屏蔽电泵，这种屏蔽电泵的结构至今仍然是各国制造屏蔽电泵的基础。大连环友屏蔽泵有限公司的前身大连屏蔽电泵厂成立于1958 年，自1974 年开始专业生产屏蔽电泵，至今已有30 年的历史，是国内最早开始专业生产屏蔽电泵的厂家,1985 年引进日本的屏蔽电泵生产技术与设备，并成功的消化吸收，达到了日本JIS 标准。建立了一整套先进的屏蔽电泵设计、生产、检验体系，产品遍布全国31 个省、市、自治区，并部分远销国外，成为中国屏蔽电泵行业的先导企业。1995 年 1 月大连屏蔽电泵厂与（株）日本帝国电机制作所合资，成立大连帝国屏蔽电泵有限公司，中日双方共同开发中国的屏蔽电泵市场。2002 年 1 月大连屏蔽电泵厂终止与日方合资经营体制，出让资产股权，保留技术股权，重新以大连屏蔽电泵厂的身份继续驰骋国内市场。

大连环友屏蔽泵有限公司生产的环友牌屏蔽电泵设计先进，高效节能，具有噪音低，体积小，完全无泄漏等特点，广泛应用于石油、化工、航天、医药、纺织、制冷等领域。环友屏蔽电泵替代进口产品,为国内诸多重点工程建设项目提供屏蔽电泵,质量安全可靠,服务周到细致深受用户的好评。

大连环友屏蔽泵有限公司愿以合理的价位，向国内外各界朋友提供高质量的产品，高品位的服务，为了振兴中国民族工业，让我们携起手来，共创美好未来。

历练合资后的大连屏蔽电泵厂日臻成熟。2002 年5 月通过ISO9001质量体系认证。2003 年率先开发出国内目前最大功率160KW 屏蔽电泵,目前最新型的屏蔽电泵功率业已达到200KW ；同时公司为太原卫星发射基地提供的卫星发射燃料加注用屏蔽电泵保证了卫星顺利发射成功；2004 年大连屏蔽电泵厂顺势成功转制，大连环友屏蔽电泵有限公司应运而生。大连环友屏蔽泵有限公司生产的环友牌屏蔽电泵设计先进，高效节能，具有噪音低，体积小，完全无泄漏等特点，广泛应用于石油、化工、航天、医药、纺织、制冷等领域。环友屏蔽电泵替代进口产品,为国内诸多重点工程建设项目提供屏蔽电泵,质量安全可靠,服务周到细致深受用户的好评。大连环友屏蔽泵有限公司愿以合理的价位，向国内外各界朋友提供高质量的产品，高品位的服务，为了振兴中国民族工业，让我们携起手来，共创美好未来。

易燃易爆的、昂贵的、有放射性的液体

●不会从外界吸入空气或其他东西，适合于真空系统的运行和一接触外界空气就变质的场合；

●不需要注入润滑液和密封液，既省去了注油的麻烦，也不会污染输送液；

●适合输送高温、高压、超低温、高熔点液体，利用这种泵无轴封的特点来解决有轴封泵难以解决的上述特殊液体；

●电机与泵一体，采用积木式结构，非常紧凑，所以体积小、重量轻、占地面积小，在安装方面无须熟练技术。●因无冷却电机风扇，所以运转时噪音很小。●主要维护只是更换轴承，所以减少了后期运行成本。

易燃易爆的、昂贵的、有放射性的液体●不会从外界吸入空气或其他东西，适合于真空系统的运行和一接触外界空气就变质的场合；●不需要注入润滑液和密封液，既省去了注油的麻烦，也不会污染输送液；●适合输送高温、高压、超低温、高熔点液体，利用这种泵无轴封的特点来解决有轴封泵难以解决的上述特殊液体；●电机与泵一体，采用积木式结构，非常紧凑，所以体积小、重量轻、占地面积小，在安装方面无须熟练技术。●因无冷却电机风扇，所以运转时噪音很小。●主要维护只是更换轴承，所以减少了后期运行成本。

1.炼油工艺过程和油气处理厂；

2.LPG加注站、天然气处理；

3.其它相似工况如二甲醚、液氨、液氯；

6.极其适用于低温物料（LPG）的输送；

7.输送LPG温度范围-120℃～180℃；

8.设计压力≤11MPa。

适用于各种温度范围且易汽化的有毒有害危险物料的输送主要适用介质：

LPG(液化石油气)

N O、无水氯化氢、无水氟化氢

液氯、发烟硝酸

环氧乙烷、环氧丙烷、丁二烯及烃类

逆循环型适用于输送易气化液体。其特点是润滑冷却的路径与基本型相反，故称为逆循环型。这种泵本身无需排气阀，其逆循环管路可将电机循环液排到进液罐的气相区，从而保证泵和电机腔内无气体存在，确保轴承的润滑和电机的冷却，这种结构适合输送低温液化气体，如ＬＰＧ、ＬＮＧ等密度较小的易气化液体

。

逆循环型-N 型

泵和电机是一整体。屏蔽电机定子的内表面和转子的外表面有非导磁性的耐腐蚀金属薄板密封焊接，使定子绕组和转子铁芯与输送液体完全隔开，不会受到输送液的浸蚀。另外，叶轮与转子装在一根轴上，由电机前后2个轴承支撑。整个转子体浸没在输送液中，没有接液部与外界贯通的转动零部件，因而是一种绝对无泄漏的结构。

屏蔽泵的结构NW型多级高扬程逆循环LPG屏蔽泵的结构

多级型屏蔽电泵是装有复数叶轮的高扬

程用泵，其结构特点是叶轮采用“背靠背”

式分布，最大限度的平衡轴向推力。另外，

叶轮和导叶由于采用精密铸造，盖板的壁厚

仅为2mm,并且导叶与导叶之间、以及叶轮与

泵盖、泵体以及轴承座之间采用螺纹连接，

使多级屏蔽电泵结构紧凑，外形尺寸小，重

量轻。泵的效率高，结构紧凑，可制成高压

低温型可以制造成外部用自身输送物料

进行保冷处理的形式，全部过液件采用奥氏

1 逆循环屏蔽泵的两种结构

2 逆向循环管的作用

3 低温逆循环泵的区分和特点

制造材料的选择

结构形式的区分

后期工艺保证

检验和试验

最大流量：800m3/h 最小流量：0.3m3/h 最大扬程：450m 最高温度：450℃最低温度：-120℃最大功率：200kW 最高压力：11.0MPa 最大粘度：150cP 防爆等级：d ⅡBT1~4，

d ⅡCT1~4 等

防护等级：IP54,55,65等

材

质

选用

主材质：SUS304，SUS304L ，SUS316，SUS316L 等屏蔽套：SUS316L,HASTELLOY C 276轴承：石墨、SiC 、PTFE(增强聚四氟乙烯)绝缘材料：F ，H ，C, 超C

乙炔

水煤气氢dIIC

乙戊二烯

环氧乙烷环氯丙烷丁二烯乙烯

二甲醚民用煤气环丙烷

dIIB

乙醚乙醛

戊烷己烷辛烷汽油硫化氢环己烷

丁烷丁醇乙酸丁酯乙酸酐丙烯乙烷丙烷丙酮苯乙烯氯乙烯甲苯苯氨甲醇二甲苯乙酸乙脂丙烯晴dIIA

1. 轴承磨损监测装置-TRG 分机上型、遥控型等

2. 温度保护

●双金属片热保护器●热电偶

●RTD(热电阻)3. 空转缺液保护器

2.可监视电机的逆旋转、缺相、短路；

安装了一电气参数完全相

同的线圈，根据电机定子

内部空间磁势的状况把两

个线圈接成差压方式。当

转子旋转时，二线圈各自

感应出电势。由于是差压

接法，最终输出的电势是

二者之差值。在轴承正常

时（间隙a≈b），二者产

生的磁势大小基本相等，

则输出端输出电势基本为

零：表针指示在绿区。当

轴承磨损量增加时（a＞

b），转子远离上面线圈而

靠近下面线圈，很明显下

面线圈产生的电势远大于

上面产生的电势，二者差

值不为零，随a、b之间的

差值增大而增大，使指针

偏向黄色区或红色区，提

此外，TRG监测系统还有指示电泵运转方向、转子断

缺液保护器采用单片机控制的电子式电机保护器,除具有一般电机保护器的过载、缺相、短路等常规功能之外，还具有欠电流保护功能；当屏蔽泵无液空转时，保护器延时动作，动作时间<5s不可调;

下限整定可以按:

1、80%Ig -(实测零流量电流)

2、0.5(Ig+Io)

●大连环友屏蔽电泵有限公司《企业标准》●ISO15783-2002E 《无轴封回转动力泵—Ⅱ类—技术要求》

●API685-2000《石油、重化学和天然气工业用无密封式离心泵》

●ISO、JIS、DIN、ASME、ANSI 、GB、HG、SH等

企业获得的资质和荣誉证书

水泵的基础知识

水泵基础知识泵是应用非常广泛的通用机械，可以说凡是液体流动之处，几乎都有泵在工作。而且随着科学技术的发展，泵的应用领域正在迅速扩大。据不同国家统计，泵的耗电量都约占全国总发电量的1/5，可见泵是当然的耗能大户。因此提高泵技术水平对节约能耗具有重要意义。本章共七节，包括现代泵的概论、泵基本理论、泵的运转特性及调节、泵的轴封、泵的安装和故障、Y系列三相异步电动机、现代泵的结构。第一节概论一、泵的定义和分类 1 泵的定义泵是把原动机的机械能转换成液体能量的机器。泵用来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸水处经泵的过流部件输送到高处或要求压力的地方。 2泵的分类泵的种类很多，按其作用原理可以分为如下三大类、： 2.1 叶片式泵叶片式泵也叫动力泵，这种泵是连续地给液体施加能量，如离心泵、混流泵、轴流泵等。 2.2容积式泵在这种泵中，通过封闭而充满液体容积的周期性变化，不连续地给液体施加能量，如齿轮泵、螺杆泵。 2.3 其它类型泵这些泵的作用原理各异，射流泵、水锤泵、电磁泵等。二、水泵型号表示方法

1单级单吸离心泵 IS 125 - 100 – 250 A（B、C）同型号叶轮直径第一（二、三）次切割叶轮名义直径315mm 泵排出口直径100mm 泵吸入口直径125mm 符合国际标准的单级单吸清水离心泵 NB （ SB KQW DFW ）150 – 350 （I） A （B C）格兰富水泵单级端吸泵（同IS）上海申宝单级单吸泵流量分类上海凯泉标准卧式单级泵叶轮名义直径上海东方卧式离心泵泵进（出）口直径 2 单级单吸立式管道式离心泵 DFG（KQL SBL ） 200 – 400 （I） A （B C）上海东方立式管道泵直（同上）上海凯泉立式管道泵叶轮名义直径上海申宝立式管道泵泵进出口直径 3 单级双吸中开离心清水泵 250 S （Sh） 14 A（B）吸入口直径，mm 叶轮直径第一、二切割单级双吸清水离心泵扬程，m （从驱动端看，泵为顺时针方向旋转）从驱动端看，泵为逆时针方向旋转 4 多级清水离心泵 D （DG） 100 – 20 X 5 多级清水离心泵级数多级锅炉给水离心泵单级扬程，m 流量，m3/h

屏蔽泵操作培训试题答案

屏蔽泵操作培训试题姓名得分一、填空 1、泵是用来增加液体能量的机器。 2、随着流量的增加，泵的扬程逐渐下降，功率平缓上升。 3、日常操作中泵流量的调节是通过调节出口阀的开度来实现的。 4、屏蔽套的厚度要求越薄越好，一般为0.3－0.8mm。 5、屏蔽泵的主要构件有泵壳、叶轮、泵轴、轴承、轴套、推力板、轴承监视器等。 6、屏蔽泵可以作截流运转，但截流时间不允许超过1分钟。 7、运行中的泵必须注意检查的指标有：流量、压力、运行声音、泵体温度、运行电流、轴承监视器、有无泄漏等，各指标均不得超出规定值。 8、引起泵紧急停止的原因有：一，介质温度过高或冷却系统异常引起过热；二，流量过载；三，电机损坏（或屏蔽套破）。 9、泵启动前必须关闭出口阀，原因是：出口阀关闭状态下泵电机运行功率最小。 10、经常切换或试运行备泵的原因是：防止轴承堵转，确认泵处于正常状态。二、问答题（70分） 1、屏蔽泵的工作原理是什么？（10分）答：通过叶轮的高速旋转带动液体的旋转，在离心力的作用下，叶轮中的液体被甩向叶轮外圈，液体压力提高、速度增加，从出口送出。同时叶轮入口形成低压区，使液体不断进入泵内，如此实现液体的连续输送。 2、请说出屏蔽泵的正常操作步骤（开、停机及切换）。（10分）答：开机：打开冷却水阀（有冷却水的泵）、关出口阀（反向环流型泵还应关闭反向回流阀）、开进口阀、点动排气三次以上、确认气排尽后启动泵、缓慢开启出口阀。停机：关出口阀、停泵、关进口阀（反向环流型泵还应关闭反向回流阀）、关闭冷却水阀（有冷却水的泵）。切换：按开机步骤开启备用泵，然后按停机步骤停被切换泵。 3、如何判断屏蔽泵的正反转？（10分）答：截流运转时，出口压力只有正常运转时的60-70%，且打开出口阀时压力急剧下降，说明泵处于逆转状态。此时应快速停止运转，并通知电工予以纠正。

2008年安全操作规程评审和修订

安全操作规程适用性评审记录表评价内容各项安全操作规程：变压器安全操作规程、电工安全操作规程、电焊工安全技术操作规程、化验员操作规程、空冷风机操作规程、空压机操作规程、配电室安全操作规程、屏蔽泵的使用、司泵操作规程、压缩机操作规程、液化气槽车操作规程、营业员操作规程、装卸台安全操作规程、生产岗位操作规程、罐区岗位操作规程评价时间及地点 2008年3月10日，公司会议室主持人王学清参加评价人安全生产领导小组成员及维修、各生产一线职工评价标准1、适用性、实用性；2、符合性、广泛性；3、有效性、可操作性。评价方式讲述及学习、讨论评审结论为了维护职工人身安全和生产设备安全，让职工日常工作有依据，公司制订了各项操作规程： 1、对变压器安全操作规程、电工安全操作规程和配电室安全操作规程，要求曹玉海必须严格按规程操作，其他人员对变压器和配电室的日常巡检也必须遵循上述规程，上述规程是符合公司实际，暂不需要变更。 2、生产单位的空冷风机操作规程、空压机操作规程、屏蔽泵使用规程、司泵操作规程、生产岗位操作规程等，规定了职工的设备操作原则、方法。每位职工必须严格遵守，若因违反上述规程而造成的人身伤亡及设备事故，需要承担责任。 3、制定了装卸和罐区的安全操作规程，装卸和罐区是公司经受事故考验的最前沿，要求每位职工的责任心与制度自觉性必须十分强。 4、化验员和营业人员，作为公司的服务部门，更要严于律己，防止安全事故的发生，为公司其他各单位做好安全服务工作，保证生产的正常运行。评价人认可签字备注本次评审以学习为主

记录人： 2008 年 3 月 10 日

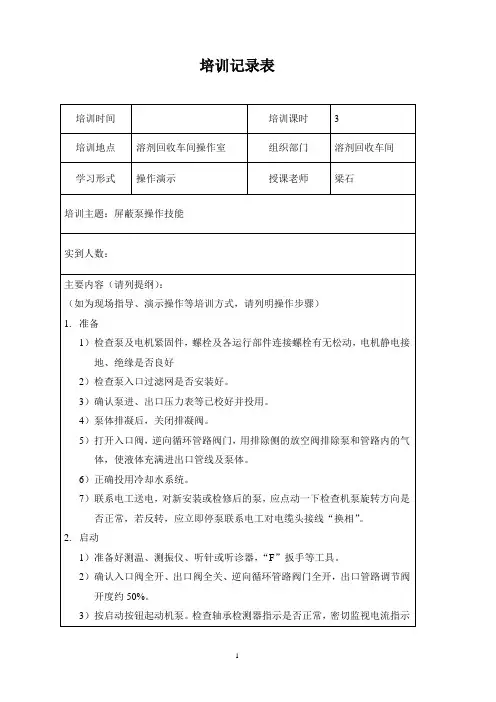

屏蔽泵操作规范

屏蔽泵的开停及倒车规程： 1 启动前的安全检查与准备工作 1.1、确认机泵的附件（压力表、排气阀、导淋）等完好。仪表、机械、电气具备开车条件。 1.2、联系电气将电送至现场。检查并投用冷却水，确认冷却水畅通。 1.3、确认泵的进出口阀关闭、排气阀和导淋阀关闭。确认泵的入口槽、罐、塔液位正常。 1.4、稍开出口压力表根部阀，打开各仪表的开关及根部阀 1.5、打开屏蔽泵的进出口阀门 1.6、排除泵和管路内的气体，停一会，再次把出口阀门关闭。 1.7、打开泵的排气阀，把气体排出。 2 屏蔽泵开泵规程 2.1、打开屏蔽泵的进口阀门，用所输送液体将屏蔽泵灌满。 2.2、稍微打开屏蔽泵的出口阀门（若泵的出口阀门没关，应先将其关小） 2.3、观察出口压力 2.4、泵出口阀门不动，微启按钮查看TRG （表示转动监测表）指示 F1:超过量程反转，矫正接线；F2:黄红查找原因，采取措施；F3:绿正常运转）。 2.5、正常时，运转 1~2 分钟后，使泵停止运转，待数分钟后，再次操作排气阀进行排气，如此反复运转，停止，排气操作，直到气体排净为止。 2 .6 、有旁通管路的，打开旁通管路阀门 2.7、待泵出口压力升压后，打开屏蔽泵出口阀门，调整为所需压力指标。 2.8、屏蔽泵运行 5 分钟，待运转部件及压力、电流等没有异常现象后才能离开现场，并记录开泵时间。 2.9、开泵后，总控及时观察开泵后的流量、压力等指标的变化，发现异常及时通知现场进行处理。 3、屏蔽离心泵的停车规程 3.1、逐渐关闭屏蔽泵的出口阀门。 3.2、按停泵按钮停泵。 3.3、关泵进口阀门， 3.4、排净泵内液体，关闭倒淋阀。待泵冷却后关闭冷却水阀。（冬季注意要防冻） 3.5、联系总控确认无误后才能离开 4、屏蔽泵倒泵规程: 4.1 、按照屏蔽泵开泵规程开启备用屏蔽泵。 4.2、备用泵开启正常后，按照停泵规程停下在用屏蔽泵，并注意开停屏蔽泵过程中的配合问题，防止流量发生大幅度波动。 4.3、倒换备用机标识牌。 5、注意事项: 5.1、严禁空载运转，小于最小流量时，不应运转。 5.2、严禁用进出口管线上的闸阀来调节流量，避免气蚀。 5.3、彻底清除装置内的缺锈及固体导物，经常检查、平衡管过滤器、入口滤网和各种仪表的工作情况。 5.4、空气全部排除后方可运转 5.5、断流运转不得超过 30 秒，不得逆向持续运转 5.6、带冷却水套的屏蔽电泵，必须首先按规定的冷却水量接送冷却水，然后开车运转，冷却水套内的流量小于规定时，不应开车和继续运行。

屏蔽泵维护保养规程

xxxx能源化工有限责任公司10万吨/年甲醇制混合芳烃装置屏蔽泵（液下泵）维护保养规程

xx能源化工有限责任公司10万吨/年甲醇制芳烃屏蔽泵维护检修规程 1.总则 1.1 适用范围本规程适用于MTG装置屏蔽电泵及液下离心泵的维护及检修。 1.2 结构简述屏蔽电泵主要由泵体、叶轮、转子、定子、碳化硅轴承、轴套、推力盘、端盖、轴承监测器、接线盒、底座等部件组成。 1.3 现场屏蔽泵规格型号及参数见下表

2.完好标准 2.1 零、部件 2.1.1 零、部件齐全完整，质量符合要求。 2.1.2 基础、机座牢固完整，质量符合要求。 2.1.3 压力表、电流表、轴承监测器灵敏性可靠。 2.1.4 管道、阀门、支架安装合理，标志分明，符合技术要求。 2.1.5 防腐符合要求。 2.2 运行性能 2.2.1 设备运转平稳无杂音，运转电流不超过额定值。 2.2.2 压力、流量平稳，各部温度正常。 2.2.3 循环管道畅通无阻。 2.2.4 设备能力达到铭牌规定或满足生产需要。 2.3 技术资料 2.3.1 技术档案齐全，数据准确可靠。

2.3.2 设备随机合格证，产品使用说明书齐全。 2.3.3 设备总装图和易损件图样齐全。 2.3.4 检修及验收记录齐全。 2.3.5 设备维护检修规程、操作规程齐全。 2.4 设备及环境 2.4.1 设备清洁，表面及周围无灰尘、油垢和杂物。 2.4.2 设备及附属管道无跑、冒、滴、漏。 3.设备的维护 3.1 日常维护 3.1.1 检查设备有无异常振动或声响。 3.1.2 检查轴承监测器的指示是否在允许范围。 3.1.3 检查液体循环管及冷却系统管道是否畅通。 3.1.4 按时检查压力、流量和各部温度是否正常，并做好记录。 3.1.5 经常检查各部连接螺栓有无松动现象或因松动而产生的振动。 3.1.6 检查各部密封点有无跑、冒、滴、漏现象。 3.1.7 每班做好设备的整洁工作。 3.2 常见故障处理方法常见故障处理方法见表2。表2

屏蔽泵操作规程说明

屏蔽泵操作规程核心提示：屏蔽泵是一种无密封泵,已被广泛的用到化工等行业，屏蔽泵的制造并不复杂，在屏蔽泵应用过程中严格遵守屏蔽泵操作规程，可以避免因操作引发的各种事故问题。屏蔽泵是一种无密封泵,已被广泛的用到化工等行业，屏蔽泵的制造并不复杂，在屏蔽泵应用过程中严格遵守屏蔽泵操作规程，可以避免因操作引发的各种事故问题。屏蔽泵操作规程一、启动前的检查： 1、检查绝缘电阻必须在2MΩ以上。 2、检查电机的旋转方向是否与泵壳上箭头方向一致。 3、检查轴承监视器是否指向规定的区域，指针指向红色指标带为异常。 4、检查各紧固部件是否牢固，压力表、冷却水是否好用，出口阀和泵的排气阀是否关闭和泄漏。 5、检查冷却水是否已通。二、泵的启动： 1、全开进口阀，微开旁路阀，排除泵内部的气体。同时反向环流阀门全开，使管路中充满液体。 2、启动机泵，开大旁路阀，充分排出泵体内气体。 3、排气结束后，逐步关死旁路阀，检查出口压力表是否在规定的压力上，并慢慢打开出口阀，使排出量达到工作点流量。 4、调整反向环流管阀门，使反向环流量保持在8-15l/min范围内，同时观察玻璃视镜内液体是否充分地流动。 5、运行过程中要注意粗滤器前后的压力差，如果压力差增加过大时，要进行倒泵处理。三、停泵或切换泵

1.将备用泵按着开泵程序开起后，然后慢慢地关闭出口阀，同时要观察备用泵的运转情况，确认无异常，关死出口阀。 2.按停止按钮，停泵; 3.关闭出口阀; 4.停冷却水。四、屏蔽泵安全运行注意事项： 1、在正常操作过程中，出口阀的关闭都不允许关死，要保持微开状态，以防泵内出现气阻。 2、严禁无液运转和1min以上的断流运转，以防损坏电动机和轴承。 3、严禁逆向运行1min以上，逆向运行有可能导致轴承的异常磨损。 4、严禁在气蚀状态下进行运转，泵在气蚀状态下运行，将会导致轴承的早期磨损。 5、停泵时先打开旁路阀，然后关闭泵出口阀，按停车按钮，关反向环流阀。五、日常维护 1、要经常检查冷却水的畅通情况，确保泵的表面温度不超过规定值，同时也要注意节约用水; 2、要经常检查TRG指示，如发生异常要果断处理; 3、查看压力指示情况，入口过滤器堵塞情况，必要时要清理; 4、检查运转声音、振动、泄漏等异常情况并要处理; 5、要调节出口阀确保其不超负荷运转; 6、屏蔽泵的故障处理参照TRG指示说明和屏蔽泵的故障及其原因和解决方法; 7、长期停用应将泵冷却水、介质吹扫干净以保证其不锈蚀和冻坏六、屏蔽泵常见的故障及处理 1、石墨轴承损坏原因：汽蚀，轴间窜动，石墨炸裂。

屏蔽泵的基础知识

屏蔽泵基础知识摘要：屏蔽泵称无泄漏泵，或称无轴封泵。主要输送有毒、易燃易爆、易挥发、腐蚀性、放射性、或贵重的液体。文章主要介绍了屏蔽泵的工作原理与优缺点、屏蔽泵的主要分类和机型、屏蔽泵的基本参数和安装及泵的操作和故障分析。关键词：屏蔽泵;原理；优缺点；机型；基本参数；操作；故障分析一、屏蔽泵的工作原理与优缺点（一）屏蔽泵工作原理：屏蔽泵工作原理与离心泵相同，有叶轮旋转产生离心力，使叶轮的液体脱离叶轮，使速度能头变为压力能头，起到运输介质的作用。屏蔽泵工作的关键就是利用电机定子与转子间的作用特点，转子与叶轮用一根轴连接起来，并用一层很薄的屏蔽套定子和转子的线圈与输送介质隔开，从而使动密封转为静密封。并由压差的作用流到定子与转子间的介质形成循环，对电机和轴冷却，使轴承润滑，所以屏蔽泵无需外部润滑。（二）屏蔽泵的优点：（1）处理的液体完全没有泄露，（2）不需要润滑油和密封液，处理液体不会被污染，适用要求高的液体。（3）结构简单，零件少。与一般的流程泵比较，没有联轴节和轴封等结构。（4）结构紧凑，占地小。屏蔽泵与电机为一体，故结构非常紧凑，安装面积小，另外小型屏蔽泵，还可以不设基础，直接安装在管道上。（5）检修容易，屏蔽泵的主要检修工作是更换轴承、轴套，没有联轴节，拆装不需要找正，拆卸检查容易。（6）噪音小，内有冷却系统，无需安装点击冷却风扇。（三）屏蔽泵的缺点：（1）屏蔽套的存在，曾加了定子与转子的间隙，是电机效率下降。（2）屏蔽套的选材，除了考虑耐腐以外，还要考虑其非磁性和高电阻率，以减少电机因屏蔽套的存在而产生的额外功率损失。（3）由于介质在电机内流动，转子运动将与介质产生摩檫阻力。二、屏蔽泵的型式及适用范围与选机时的注意事项（一）屏蔽泵的型式及适用范围

气动隔膜泵操作规程

气动隔膜泵操作规程气动隔膜泵操作规程 1、气动隔膜泵输送的物料其温度应<100℃，以保护膜片的正常使用。 2、气动隔膜泵开车前经系统检查都完好后，再使用泵头内充满被输送的料液，以使料液能自流进泵。 3、接通电源，再使变速机的拖动电机启动，然后调节转差离合器控制装置微调旋钮，使曲轴转动。 4、取下控制阀上盖，用手按动补油阀芯上端多次，排除液压腔内空气，直至没有气泡出现为止，此时即为液压油充满液压腔，即可开始正常工作。 5、气动隔膜泵使用时控制阀压力最好与喷嘴压力一致，不要形成膜片前有过大的压力差。 6、气动隔膜泵在使用中应经常检查进料泵温度、出泵料液压力、泵的运行情况。 7、气动隔膜泵停车时先将转差离合器控制装置调旋到‘0’位，曲轴停止转动。 8、气动隔膜泵如停用时间过长，则需对泵头部分剩余料液排除，以防球阀将进出料口堵住、锈蚀。 9、气动隔膜泵一般使用40#机油，换油时应将原有油清洗干净。 10、经常保持气动隔膜泵的清洁性，及电机良好的绝缘性，及时做好运行、停运、事故、维修等记录。QBK气动隔膜泵是第三代气动双隔膜泵，具有使用寿命长，不会停顿等优点，它既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6kg/cm2。 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7kg/cm2之间)： 4、该泵无旋转部件，没有轴封，隔膜等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、不必用电．在易燃、易爆场所使用安全可靠； 6、可以浸没在介质中工作： 7、使用方便、工作可靠、开停只需简单地打开和关闭气体阀门．即使由于意外情况而长时间无介质运行或突然停机泵也不会因此而损坏．一旦超负荷，泵会自地动停机，具有自我保护性能，当负荷恢复正常后，又能自动启动运行； 8、结构简单、易损件少，该泵结构简单，安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降： QBK气动隔膜泵既能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。 1、不需灌引水．吸程高达5m．扬程达70m．出口压力≥6bar。 2、流动宽敞，通过性能好．允许通过最大颗粒直径达10mm。抽送泥浆、杂质时，对泵磨损甚微； 3、扬程、流量可通过气阀开度实现无级调节(气压调节在1—7 bar之间)： 4、该泵无旋转部件，没有轴封，隔膜泵|等抽送的介质与泵的运动部件、工件介质完全隔开，所输送的介质不会向外泄漏。所以抽送有毒、易发挥或腐蚀性介质时，不会造成环境污染和危害人身安全； 5、不必用电．在易燃、易爆场所使用安全可靠；

屏蔽泵结构及工作原理

屏蔽泵结构及工作原理屏蔽泵的特点全封闭式、无轴封（只有静密封而无动密封）的独特结构保证机组决不泄漏；封闭的自循环结构可输送任何介质而保证不对环境造成污染；采用全新的低转速屏蔽电机及介质循环系统保证机组低振动、低噪音、低温升。泵体采用管道式结构，其进出口径相同且位于用一直线上，能像阀门一样安装在管道的任何位置，方便、快捷、稳固；无轴封、无滚动轴承、无需维护、运行可靠；使用隔振垫、隔振器及金属波纹管等隔振装置后其震动更小、噪音更低；独特的安装结构大大缩小了泵的占地面积，可节约基建投资40%以上。随着化学工业的发展以及人们对环境、安全意识的提高，水泵在成了人们生活民必不可缺的一部分,人们对生活中一般常有接触的,油泵、化工泵、排污泵、真空泵、磁力泵、隔膜泵、离心泵、自吸泵、多级泵、螺杆泵、往复泵、屏蔽泵、油桶泵、液位计、食品泵、塑料泵、齿轮油泵、液下泵、清洗机、试压泵等水泵类的要求很高,对化工用泵的要求也越来越高，在一些场合对某些泵提出了绝对无泄漏要求，这种需求促进了屏蔽泵技术的发展。屏蔽泵由于没有转轴密封，可以做到绝对无泄漏，因而在化工装置中的使用已愈来愈普遍。屏蔽泵的原理和结构特点普通离心泵的驱动是通过联轴器将泵的叶轮轴与电动轴相连接，使叶轮与电动机一起旋转而工作，而屏蔽泵是一种无密封泵，泵和驱动电机都被密封在一个被泵送介质充满的压力容器内，此压力容器只有静密封，并由一个电线组来提供旋转磁场并驱动转子。这种结构取消了传统离心泵具有的旋转轴密封装置，故能做到完全无泄漏。屏蔽泵把泵和电机连在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传给转子。此外，屏蔽泵的制造并不复杂，其液力端可以按照离心泵通常采用的结构型式和有关的标准规范来设计、制造。一般的屏蔽泵采用输送的部分液体来冷却电机，且环隙很小，故输送液体必须洁净。对输送多种液体混合物，若它们产生沉淀、焦化或胶状物，则此时选用屏蔽泵(非泥浆型)可能堵塞屏蔽间隙，影响泵的冷却2与润滑，导致烧坏石墨轴承和电机。屏蔽泵一般均有循环冷却管，当环境温度低于泵送液体的冰点时，则宜采用伴管等防冻措施，以保证泵启动方便。

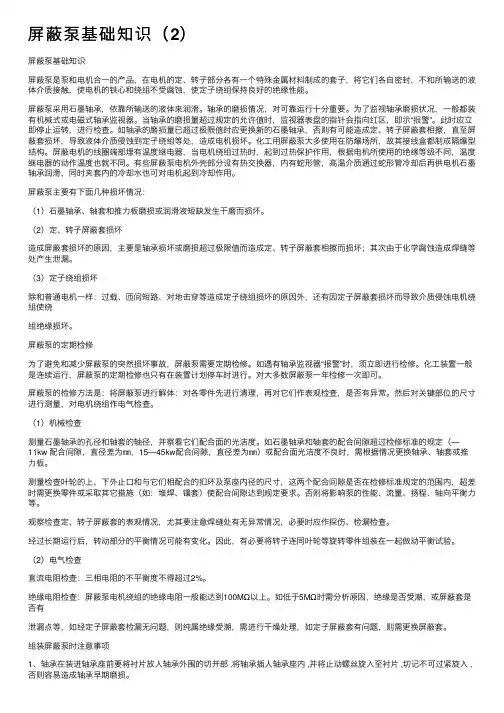

屏蔽泵基础知识(2)
