一、产品介绍
目前，我国输电线路杆塔由水泥杆、铁塔组成，高度基本都在20米以上，近年来作业人员上下杆塔时因没有安全保护而发生高空坠落事故时有发生，给作业人员及家庭带来了无法弥补的损失。我公司根据《国家电网公司电力安全工作规程》(电力线路部分)规定，通过对国内外防坠落装置及试验方法的分析研究，以及现阶段防坠落装置存在的问题及研究方向研制的高空作业防坠落装置，彻底解决了杆塔作业人员在登高作业的安全问题，做到高空作业过程不离保护。
二、产品适用范围
适用于各类输电线路杆塔高空作业中的安全防护及全过程保护。
三、产品组成
防坠落装置主要由防坠器、轨道和安装夹具组成，其中单根导轨的长度为2m。
四、产品性能特点
1、安全可靠；
轨道和防坠器优质钢材，强度高，设计安全可靠，防坠器锁止性能好。
2、防护全面；
作业人员在杆塔高空作业时全过程都不脱离防坠落装置。
3、使用方便；
作业人员在使用防坠装置时只需将与防坠器连接的安全带一端系在安全带的挂点上，然后将防坠器按箭头方向平稳放入轨道，防坠器可以随作业人员上下滑动，按正常方式攀登即可。该装置采用了人性化设计，整个登高过程不需要用手推动防坠器，整个作业过程非常方便。
4、安装简单；
本装置可根据用户需求和杆塔结构形状任意选择，已具备爬梯的杆塔可在原来的基础上加装防坠落装置，无爬梯的可直接安装，连接金具简单，易于安装。
5、具有较强的防盗功能。
各连接全部采用防盗螺栓组件。 6、防腐蚀性能好
装置的轨道、爬梯、连接金具均由碳素结构刚制作，同时经过热镀锌处理，可与塔材同使用寿命。
防坠落装置安装运行图
五、型号及技术参数
XFZJ15型防坠器
XFZM15型防坠器
防坠落装置技术规范书

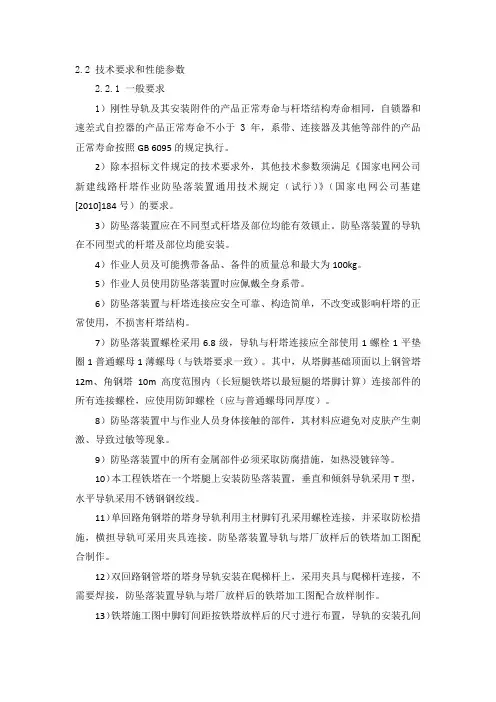

2.2 技术要求和性能参数 2.2.1 一般要求 1）刚性导轨及其安装附件的产品正常寿命与杆塔结构寿命相同，自锁器和速差式自控器的产品正常寿命不小于3年，系带、连接器及其他等部件的产品正常寿命按照GB 6095的规定执行。 2）除本招标文件规定的技术要求外，其他技术参数须满足《国家电网公司新建线路杆塔作业防坠落装置通用技术规定（试行）》（国家电网公司基建[2010]184号）的要求。 3）防坠落装置应在不同型式杆塔及部位均能有效锁止。防坠落装置的导轨在不同型式的杆塔及部位均能安装。 4）作业人员及可能携带备品、备件的质量总和最大为100kg。 5）作业人员使用防坠落装置时应佩戴全身系带。 6）防坠落装置与杆塔连接应安全可靠、构造简单，不改变或影响杆塔的正常使用，不损害杆塔结构。 7）防坠落装置螺栓采用6.8级，导轨与杆塔连接应全部使用1螺栓1平垫圈1普通螺母1薄螺母（与铁塔要求一致）。其中，从塔脚基础顶面以上钢管塔12m、角钢塔10m高度范围内（长短腿铁塔以最短腿的塔脚计算）连接部件的所有连接螺栓，应使用防卸螺栓（应与普通螺母同厚度）。 8）防坠落装置中与作业人员身体接触的部件，其材料应避免对皮肤产生刺激、导致过敏等现象。 9）防坠落装置中的所有金属部件必须采取防腐措施，如热浸镀锌等。 10）本工程铁塔在一个塔腿上安装防坠落装置，垂直和倾斜导轨采用T型，水平导轨采用不锈钢钢绞线。 11）单回路角钢塔的塔身导轨利用主材脚钉孔采用螺栓连接，并采取防松措施，横担导轨可采用夹具连接。防坠落装置导轨与塔厂放样后的铁塔加工图配合制作。 12）双回路钢管塔的塔身导轨安装在爬梯杆上，采用夹具与爬梯杆连接，不需要焊接，防坠落装置导轨与塔厂放样后的铁塔加工图配合放样制作。 13）铁塔施工图中脚钉间距按铁塔放样后的尺寸进行布置，导轨的安装孔间
