关于有线电视系统信号源的选择
关于有线电视系统信号源的选择
随着数字电视的推进，为了节约成本，方便管理，全国各地的宾馆酒店以及学校工厂纷纷对原有的有线电视系统进行施工，将数字方式更改为模拟方式。简单说，就是把一户一机改为一个频道一个机顶盒。
但对于该有线电视前端系统的信号源，则有着不同的选择。

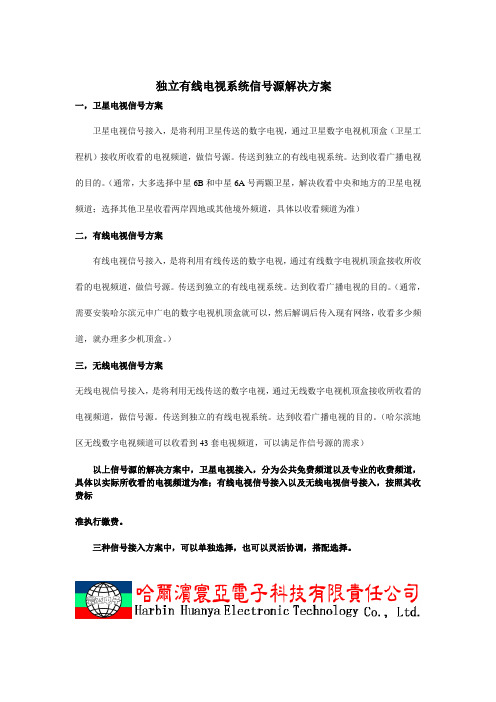

作为宾馆酒店来说，信号源可以分为几种：卫星信号、数字电视信号或者混合信号。
其中卫星信号指的是采用卫星接收系统接收亚洲三号105.5、中星6B115.5、鑫诺三号125和中星9号92.2等四颗卫星传送的国内免费节目。从卫星信号来说，由于92.2中星9号卫星采用的是ku波ABS-S 波束，由于其雨衰问题及可能存在的升级问题，所以一般不建议作为有线电视前端的主节目源，对于各地电视台来说，也只是作为备用节目源。而鑫诺三号的节目源较少，亚洲三号不允许大规模传送，故多采用
中星6B为主节目源进行转播。
数字电视信号指的就是机顶盒。将机顶盒作为节目源，一个频道使用一台机顶盒，将机顶盒解压后
的音视频信号传输到原有的有线电视系统当中。
混合信号一般是以卫星信号为主，机顶盒信号为辅的一种手段。由于卫星信号没有免费的央视3568等节目，所以在一些前端中，会使用少量的机顶盒辅助传输一些加密节目。
其实说到这里，大家也基本看明白了。主要的信号来源其实就是卫星信号和机顶盒信号两种。当然还有一些，比如开路信号、原系统中的模拟信号等等。但由于不常用，故在此暂不讨论。
说到这两种信号，其实各有好处。
卫星信号的最大的特点就是免费。但不可避免的是，由于宾馆酒店出于成本上的考虑，一般不会增加备用信号。而卫星信号的不稳定性则可能带来意外的转播事故。比如09年4月份的中星6B事件和09年8月的鑫诺三号事件。并且，由于我国直播星出于起步状态，对于加解密系统的测试工作也在同步进行。这也势必增加了独立收视群体的不稳定因素。而有线电视数字机顶盒则可以较好的避免以上潜在问题。由于地方电视台采取的是多种信号并发，并具备一套以上的备用信号，所以该类信号相对较稳定。即使某颗卫星出问题，可以很快使用其他的备用信号，恢复正常。当然不可避免的是每个机顶盒不菲的收视费用。
但作为经营性的酒店宾馆来说，有线电视作为一项不很重要，但又不可或缺的服务，稳定是最重要的。降低该类设备的故障率，减免维修工时，是最为理想的。所以，综合各种因素来考虑的话，还是使用
机顶盒比较合适一些。
