夏普复印机维修模式维修代码故障代码

夏普复印机维修模式与维修代码、故障代码进入维修代码方式进入工厂代码方式

SF1118/1025/AR161/AR200

C插入0插入C Ca0C

AR275/AR255

#插入C插入#插入0C

M350/M450

P*C*P*0C

AR158

C浓度C浓度C浓度C倍率

AR2818m160m205m276

#插入C插入*插入CA插入

夏普数码复印机维修代码1-1确认反射镜装置动作

1-2确认光学系传感器动作

1-6反光镜扫描连续动作

2-1SPF连续动作

2-2确认SPF传感器动作

2—3确认SPF电动机正转方向动人

2—4确认SPF电动机逆转方向动作

2-8确认SPF进纸电磁阀动作

2-9RSPF翻转电磁铁动作检查

2-10RSPF出纸门电磁铁动作检查

2-11确认SPF PS释放电磁阀动作

3-2确认移动分离传感器动作

3—3确认分页器移动动人

3-4确认分离板动作(检测是否正常转动)

3—11确认配页器原位动作

5—1确认扣作部显示(面板LED灯全亮秒)

5—2确认加热灯亮(定影灯50秒间隔亮5次)

5-3确认复印机灯亮(10秒浓度键改亮度)

6—1确认进纸电磁阀动作(50秒间隔驱动20次)

6-10驱动主盒半圆辊

7-1预热时间表示有JAM老化

7-4预热省略

7—6间歇老化有纸

7-8预热时间表示

8-1复印模式的显影偏压输出

8—2复印模式的主充电器栅极电压(High状态高)输出

8—3复印模式的主充电器栅极电压(Low状态低)输出

8-6转印电压输出

8-10打印模式的显影偏压以及控制回路的动作确认和调整

8-11打印模式的主充电器栅极电压(High状态)以及控制回路的动作确认8-12打印模式的主充电器栅极电压(Low状态)以及控制回路的动作确认8-13FAX模式的显影偏压以及控制回路的动作确认和调整

8—14FAX模式的主充电器栅极电压(High状态)以及控制回路的动作确认

8—15FAX模式的主充电器栅极电压(Low状态)以及控制回路的动作确认9—1双面器负载(马达)正转测试

9—2双面器负载(马达)反转测试

9-4双面器马达的转速调整

9—5双面器马达的把向转换时间调整

10确认墨粉电动机动作

14解除U2以外的故障

16解除U2故障

20-1清除保养计数

21-1保养循环的设定(0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张)

22—1保养计数器的显示

22-2保养预置值显示(SIM20-1设定值)

22-3卡纸储存的显示(最近30次卡纸)

22—4总卡纸计数显示

22—5总计数显示

22-6显影计数器显示

22—8SPF计数器显示

22—9进纸计数器显示

22—12光鼓计数器显示

22—13CRUM类型显示

22—14FLASH ROM的版本

22—15故障储存器显示(最近15次故障)22—16双面打印计数显示

22-17复印计数器显示

22-18打印计数器显示

22—19电子分类计数器显示

22-21扫描计数器显示

22—22SPF卡纸计数器显示

24-1卡纸储存器清除

24—2故障储存器清除

24-4SPF计数器清除

24-5双面打印计数清除

24-6进纸计数器清除

24—7光鼓计数器清除

24—8复印计数器清除

24—9印刷计数器清除

24—10电子类计数器清除

24—13扫描计数器清除

24-14SPF卡纸计数清除

24-15扫描模式计数器清除

25-1确认主电机机劝作(30秒)

25-10确认LSU多面镜电动机动作(30秒)26—1选件开关的显示(选购件对应灯亮)

26-3部门管理器的设定(0:计数模式1:投币模式)

26—4本机双面动作设置(0:无双面1:有双面功能)

26—5计数器方式设定(0:双面计数1:单面计数)

26—6发送地设定(5:中国6:台湾)

26—7直接显示CPM旋转速度

26-10网络扫描的试用设定

26—18节粉方式(0:节粉关闭1打开)

26-22语言设定(打印卡面板语言)(0:日语1:英语……)

26-30CE标记对应控制设定(0:CE标记OFF1:ON)

26—32风扇旋转状况变化

26-36(0:保养计数到停机1:不停)

26—37(0:载体计数到停机1:不停)

26—38光鼓超寿命停止设定(0停机1不停机)

26—39内存容量检测(16:16M内存32:32M内存)

26-42转印时间调整(R系列:1:240MS3:260MS9:320MS)(M系列机子取值1-99默认值50)

26-43上下端空白设置(自动灯表下端,手动灯表上端)

26—50黑白转换功能设定(0:可转1:不可转)

26—51复印机暂停功能设定(0:不停1:停)

26—60未装载FAX时,设定FAX模式键是否有效

27—1设定有元PC/调制解调器的通信故障

27—5输入机器的机号

30—1确认本体传感器动作

30—2确认给纸部的传感、检测器及相关回路的动作40—1确认手动托盘的纸张尺寸检测器及相关回路的动作41—2调整OC原稿检测传感器

41—3原稿检测传感器受光电平显示

41-4OC盖板20度时的检测电平调整

42-1载体记数清除

43—1定影温度设定(倍率键调)

43—10明信片纸张进纸周期设置(取值1—99)

43-11明信片纸定影温度设置

43—12待机模式定影风扇转动设置(0:低速1:高速) 43—13定影纸张间隙控制(0:禁止1:允许)

44-34转印电流设定

44-40墨粉补充前转动时间设置(取值1-99)

46—1复印浓度300dpi电平调整

46-2复印曝光600dpi浓度等级调整

46—7分别调整复印曝光浓度等级(超级照片)

46—9复印浓度等级单独调整手动300dpi等级(文字)46-10复印浓度等级单独调整手动600dpi(文字/照片) 46-11复印浓度等级单独调整(照片)

46-18复印对比度调整300dpi

46—19曝光时的图像质量调整

46-20SPF的曝光浓度校正

46—29复印对比度调整600dpi

46-30进行AE设定(取值0-30)

46-31图像锐度调整(0:黑白校正2:清晰)

46-39调整传真模式对比度

46-45调整传真模式的图像浓度

48—1主(前后)扫描方向倍率调整

48-2复印时OC方式副扫描方向倍率调整

48—3自动调整前端.副扫描倍率

48—5复印时SPF方式副扫描方向倍率调整

49—1FLASH ROM程序写入模式

50—1复印画像位置调整(左右方向,值加减1移动0.127MM)50-5调整图像先端位置

50-6调整复印模式SPF/RSPF原稿图像位置

50-10用纸中心偏移调整(上下方向)

50-12调整复印模式原稿图像中心位置

50—13OC方式原稿中心偏

50—16SPF方式原稿中心偏听偏信移调整

50—18双面复印时反面图像位置调整

50—19双面复印时后端空白调整

51-02对位量调整

51—8设定禁止感光鼓分离爪动作

53-8SPF扫描位置调整

56—1传送MFP控制器数据

61-1检测LSU的动作

61-2调复印模式激光功率(绝对值)

61—3六棱镜电机检测

62—1格式化硬盘

62-3检测硬盘读写操作

62-8格式化硬盘(除系统数据区域)

62-10 删除完成作业列表(同时删除作业日志)63—1确认黑白校正数据

63—2执行黑白校正

63-7自动调整SPF白校正开始的像素位置64—1自我打印功能

65-5进行操作面板的检测

66—22调传真听筒音量

66—23下载传真程序

66-24清除传真数据内存

66—39设定发货地规格

66-60设定ACR数据

67-11用于设定“select—in“信号

67-14进行flash programs写入/比较检测67—17进行NVROM的清除

67-18清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域

67-20装载网络扫描组件时,检测网络连接

夏普数码复印机故障代码

H200热敏电阻断开(电阻到MCU板的连接、SIM14清)

H300定影部高温故障(温超240度、SIM5-2灯闪时:查接线.常亮:查电源板、MCU板、灯控板)

H400定影部低温故障(温不足140度)(恒温器等)

H501连续5次T10D(T20D)未检测到卡纸(定影卡纸,安装等)

02定影热敏电阴的检测异常

CC原稿检测传感器错误

U204EEPROM通信出错(ROM安装到位否)

11计数器校正出错

12调整值校正出错

20机器速度代码数据出错(SIM26-57设的机种类型对否)

40CRUM芯片通信出错(显影组件接触不良)

U329反射镜原始位置错误

U700RIC 板与本机连接

U900MCU—OPE间通信故障(接线、接地)

80操作控制电路板故障(协议)

81操作控制电路板故障(奇偶)

82操作控制电路板故障(溢出)

84操作控制电路板故障(框架)

88操作控制电路板故障(超时)

99操作面板语言出错

U95面板连接错误造成面板单独显示

F502复印灯点灯异常(灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉,

执行63-1 值不在B0左右,要调整CCD的高低或水平位置了.数值大于90则问题不大、CCD扁平线不良,)

E100IMC电路板通信故障

10IMC电路板故障

11图像控制出错

12画像缩小出错

13IMC电路板FLASH ROM出错

14IMC电路板WORK RAM出错

15IMC电路板PAGE MEMORY出错

16IMC电路板图像压缩MEMORY出错

17IMC电路板平滑IC出错

80IMC电路板通信故障(协议)

81IMC电路板通信故障(奇偶)

82IMC电路板通信故障(溢出)

84IMC电路板通信故障(框架)

88IMC电路板通信故障(超时)

E701 双面模式内存安装出错,内存检测出错(SIM26-39I没有设为2)02LSU故障(SIM61-03看动作、无激光)

04CCD白电平故障(电路板、线束)

05CCD黑电平故障

10CCD黑白校正故障(黑校正)(查CCD组件和连线)

11CCD黑白校正故障(白校正)(光学白板脏,灯不亮或亮度不足SIM5—3、CCD坏、主板)

12用于白电平扫描的基准白板脏

16 激光输出故障

F100分页器通信故障(电源,线束,控制板)

01侧导板移动故障(原位检测出错、SIM3-3-1测试电机转)

06分页器移动电机异常SIM3-3-6测

08分页器装订移动电机故障SIM3-3—7测试

11后导板移动故障(原位检测出错)SIM3-3—2

15分页器升降电机故障SIM3-3-5

F202墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25—1)04墨粉盒识别出错,机种出错,种类出错,发送地出错,数据异常,MISC 出错

F900MCU-PRT间的通信故障(打印电路板与MCU板的连接,本机接地、打印板ROM)

10打印交换故障(打印电路板与MCU板的连接,本机接地、打印板ROM)80打印电路板故障(协议)

81打印电路板故障(奇偶)

82打印电路板故障(溢出)

84打印电路板故障(信息包)

88打印电路板故障(超时)

99本机—PCL电路板间语言出错

L100反光镜进给故障(白基准板的上白区和黑标记用于获取CCD电平差异,以判断进给是否锁定。脏或固定螺丝未拆、传感器、SIM1-1确认动作,不动时SIM1-2确认传感器)

L200镜片电机锁定镜片原位检测器故障SIM1-1确认动作,不动时SIM1-2确认传感器

L300反光镜返回故障(6秒内未返回或是传感器未通)

L401主电机锁定故障(100MS内未检测到主电机编码脉冲、侧门TC充电的弹簧不佳、SIM25—1主电机有无动作)

10隔离器电机故障

11移动电机故障(SIM3-11查电机动作)

L610多面镜电机锁定故障(电机转动20秒内,旋转速度信号未返回、SIM61-1查动作)

L801零交叉脉冲检测出错(主板、电源板、连线)

CE00发生其他通信故障(确认NETWORK CABLE正确安装)01未安装打印网卡(AR—NC5J)或网卡不良(打NIC CONFIG PAGE页看NIC板本)

02未找到指定的邮件服务器、FTP服务器(确认NETWORK CABLE正确安装、网络用TCP/IP协议、在WEB PAGE 中确认PC地址、DNS地址)03图像发送时指定服务器没有应答(确认NETWORK CABLE正确安装、服务器正常)

04输入的FTP服务器帐户名或密码无效

05输入的FTP服务器的目录无效

EE EL显影剂调整故障(墨粉过多、SIM25-2)

EU显影剂调整故障(墨粉不足)

PF00收到RIC复印禁止信号

CH亮:门未关,主板闪烁:显影器未装、主板

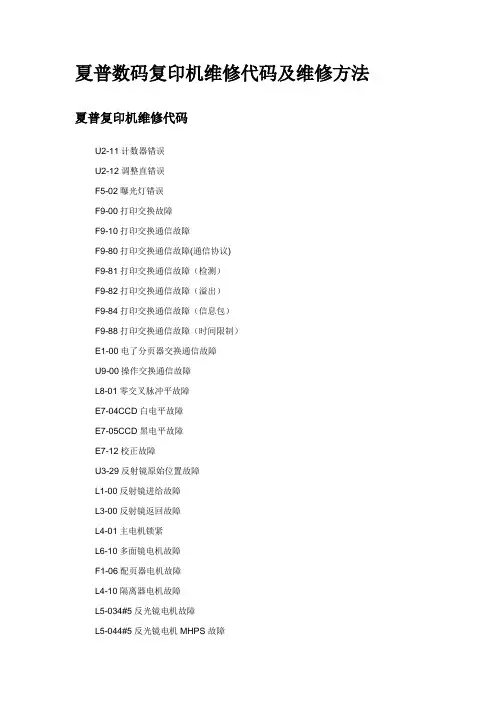

夏普数码复印机维修代码及维修方法

夏普数码复印机维修代码及维修方法夏普复印机维修代码 U2-11计数器错误 U2-12调整直错误 F5-02曝光灯错误 F9-00打印交换故障 F9-10打印交换通信故障 F9-80打印交换通信故障(通信协议) F9-81打印交换通信故障(检测) F9-82打印交换通信故障(溢出) F9-84打印交换通信故障(信息包) F9-88打印交换通信故障(时间限制) E1-00电了分页器交换通信故障 U9-00操作交换通信故障 L8-01零交叉脉冲平故障 E7-04CCD白电平故障 E7-05CCD黑电平故障 E7-12校正故障 U3-29反射镜原始位置故障 L1-00反射镜进给故障 L3-00反射镜返回故障 L4-01主电机锁紧 L6-10多面镜电机故障 F1-06配页器电机故障 L4-10隔离器电机故障 L5-034#5反光镜电机故障 L5-044#5反光镜电机MHPS故障

L5-05镜头电机故障 L5-06镜头电机LHPS故障 U4-02ADU校直板故障 U4-04ADU后端板故障 U5-00ADU通讯故障 U5-01A电机故障 U5-02B电机故障 U5-03阻挡传感器故障 U5-04排出传感器故障 夏普数码复印机维修代码 1-1 确认反射镜装置动作 1-2 确认光学系传感器动作 1-6 反光镜扫描连续动作 2-1 SPF连续动作 2-2 确认SPF传感器动作 2-3 确认SPF电动机正转方向动人 2-4 确认SPF电动机逆转方向动作 2-8 确认SPF进纸电磁阀动作 2-9 RSPF翻转电磁铁动作检查 2-10 RSPF出纸门电磁铁动作检查 2-11 确认SPF PS释放电磁阀动作 3-2 确认移动分离传感器动作 3-3 确认分页器移动动人 3-4 确认分离板动作(检测是否正常转动) 3-11 确认配页器原位动作 5-1 确认扣作部显示(面板LED灯全亮秒) 5-2 确认加热灯亮(定影灯50秒间隔亮5次)5-3 确认复印机灯亮(10秒浓度键改亮度)

夏普数码复印机维修代码说明

夏普数码复印机维修代码说明

夏普数码复印机故障代码 夏普数码复印机故障代码 H2 00 热敏电阻断开(电阻到MCU板的连接、SIM14清) H3 00 定影部高温故障(温超240度、SIM5-2灯闪时:查接线。常亮:查电源板、MCU板、灯控板) H4 00 定影部低温故障(温不足140度)(恒温器等) H5 01 连续5次T10D(T20D)未检测到卡纸(定影卡纸,安装等) 02 定影热敏电阴的检测异常 CC 原稿检测传感器错误 U2 04 EEPROM通信出错(ROM安装到位否) 11 计数器校正出错 12 调整值校正出错 20 机器速度代码数据出错(SIM26-57设的机种类型对否) 40 CRUM芯片通信出错(显影组件接触不良) U3 29 反射镜原始位置错误 U7 00 RIC 板与本机连接 U9 00 MCU-OPE间通信故障(接线、接地) 80 操作控制电路板故障(协议) 81 操作控制电路板故障(奇偶) 82 操作控制电路板故障(溢出) 84 操作控制电路板故障(框架) 88 操作控制电路板故障(超时) 99 操作面板语言出错 U95 面板连接错误造成面板单独显示 F5 02 复印灯点灯异常(灯或线路坏、反光镜上经常有水蒸汽、标准白板脏或变形、白板上面的三条黑线被抹掉, 执行63-1 值不在B0左右,要调整CCD的高低或水平位置了。数值大于90则问题不大、CCD扁平线不良,) E1 00 IMC电路板通信故障 10 IMC电路板故障 11 图像控制出错 12 画像缩小出错 13 IMC电路板 FLASH ROM出错

14 IMC电路板WORK RAM出错 15 IMC电路板PAGE MEMORY出错 16 IMC电路板图像压缩MEMORY出错 17 IMC电路板平滑IC出错 80 IMC电路板通信故障(协议) 81 IMC电路板通信故障(奇偶) 82 IMC电路板通信故障(溢出) 84 IMC电路板通信故障(框架) 88 IMC电路板通信故障(超时) E7 01 双面模式内存安装出错,内存检测出错(SIM26-39I没有设为2) 02 LSU故障(SIM61-03看动作、无激光) 04 CCD白电平故障(电路板、线束) 05 CCD黑电平故障 10 CCD黑白校正故障(黑校正)(查CCD组件和连线) 11 CCD黑白校正故障(白校正)(光学白板脏,灯不亮或亮度不足SIM5-3、CCD坏、主板) 12 用于白电平扫描的基准白板脏 16 激光输出故障 F1 00 分页器通信故障(电源,线束,控制板) 01 侧导板移动故障(原位检测出错、SIM3-3-1测试电机转) 06 分页器移动电机异常SIM3-3-6测 08 分页器装订移动电机故障SIM3-3-7测试 11 后导板移动故障(原位检测出错)SIM3-3-2 15 分页器升降电机故障SIM3-3-5 F2 02 墨粉供给异常(检查加粉电机和墨粉组件的机构、SIM25-1) 04 墨粉盒识别出错,机种出错,种类出错,发送地出错,数据异常,MISC 出错 F9 00 MCU-PRT间的通信故障(打印电路板与MCU板的连接,本机接地、打印板ROM) 10 打印交换故障(打印电路板与MCU板的连接,本机接地、打印板ROM) 80 打印电路板故障(协议) 81 打印电路板故障(奇偶) 82 打印电路板故障(溢出) 84 打印电路板故障(信息包)

夏普复印机维修模式与维修代码、故障代码

夏普复印机维修模式与维修代码、故障代码 进入维修代码方式进入工厂代码方式 SF1118/1025/AR161/AR200 C 插入 0 插入 C Ca 0 C AR275/AR255 # 插入 C 插入 # 插入 0 C M350/M450 P * C * P * 0 C AR158 C 浓度 C 浓度 C 浓度 C 倍率 AR2818 m160 m205 m276 # 插入 C 插入 * 插入 CA 插入

夏普数码复印机维修代码 1-1 确认反射镜装置动作 1-2 确认光学系传感器动作 1-6 反光镜扫描连续动作 2-1 SPF连续动作 2-2 确认SPF传感器动作 2-3 确认SPF电动机正转方向动人 2-4 确认SPF电动机逆转方向动作 2-8 确认SPF进纸电磁阀动作 2-9 RSPF翻转电磁铁动作检查 2-10 RSPF出纸门电磁铁动作检查 2-11 确认SPF PS释放电磁阀动作 3-2 确认移动分离传感器动作 3-3 确认分页器移动动人 3-4 确认分离板动作(检测是否正常转动) 3-11 确认配页器原位动作 5-1 确认扣作部显示(面板LED灯全亮秒) 5-2 确认加热灯亮(定影灯50秒间隔亮5次) 5-3 确认复印机灯亮(10秒浓度键改亮度) 6-1 确认进纸电磁阀动作(50秒间隔驱动20次) 6-10 驱动主盒半圆辊 7-1 预热时间表示有JAM老化 7-4 预热省略 7-6 间歇老化有纸 7-8 预热时间表示 8-1 复印模式的显影偏压输出 8-2 复印模式的主充电器栅极电压(High状态高)输出 8-3 复印模式的主充电器栅极电压(Low状态低)输出 8-6 转印电压输出 8-10 打印模式的显影偏压以及控制回路的动作确认和调整 8-11 打印模式的主充电器栅极电压(High状态)以及控制回路的动作确认8-12 打印模式的主充电器栅极电压(Low状态)以及控制回路的动作确认 8-13 FAX模式的显影偏压以及控制回路的动作确认和调整 8-14 FAX模式的主充电器栅极电压(High状态)以及控制回路的动作确认 8-15 FAX模式的主充电器栅极电压(Low状态)以及控制回路的动作确认 9-1 双面器负载(马达)正转测试 9-2 双面器负载(马达)反转测试 9-4 双面器马达的转速调整 9-5 双面器马达的把向转换时间调整 10 确认墨粉电动机动作 14 解除U2以外的故障 16 解除U2故障 20-1 清除保养计数 21-1 保养循环的设定(0=2500张 1=5000张 2=15000张 3=30000张 4=150000

SHARP 夏普复印机维修代码

SHARP 夏普AR-275;AR-M350/450;激光数码复印机内部用模拟码 依次按: P键→*键→CA键→P键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键SHARP 夏普AR-275 激光数码复印机内部用模拟码 依次按: #键→插入键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键 依次按: P键→*键→0键→C键→,键入主模拟码,→按复印键→,键入子模拟码→,按复印键80-2 TONER DENSITY显示或修改[25-2]TD传感器目标电压 ADJUSTMENT SET UP 80-9 INITIAL DATA SETTING初始数据设定 80-12 TONER CORRECTION SETTING墨粉修正设定 80-13 TONER SAVE SETTING节省墨粉设定 81-1 TOTAL COUNTER显示或修改总计数器 81-2 TOTAL OUTPUT COUNTER显示或修改输出计数器 81-3 RIGHT SIDE OUTPUT COUNTER显示或修改右边输出计数器 82-1 MAINTENANCE COUNTER显示或修改当前保养计数器 82-2 DRUM CARTRIDGE鼓组件 82-3 TONER CARTRIDGE墨粉组件 82-4 DRUM ROTATION TIME鼓旋转时间 82-5 DV ROTATION TIME显影器旋转时间 83-1 SPF/STAMP COUNTER SETTING显示或修改输稿器ADF/印记计数器设定83-2 ADU COUNTER SETTING双面单元ADU计数器设定 83-3 STAPLE/PUNCH装订/打孔计数器设定 COUNTER SETTING 83-6 COPIER COUNTER SETTING复印计数器设定 83-8 FAX COUNTER SETTING传真打印计数器 显示或修改传真接收计数器 83-10 PRINTER COUNTER SETTING打印总计数器 83-11 SCANNER COUNTER SETTING扫描总计数器 83-12 OTHERS COUNTER SETTING其它总计数器 83-13 NETWORK SCANNER网络计数器设定 COUNTER SETTING 84-1 TOTAL COUNTER 清除总计数器 84-2 TOTAL OUTPUT COUNTER 清除总输出计数器 84-3 RIGHT SIDE OUTPUT COUNTER清除右边输出计数器 SHARP 夏普AR-275;AR-M350/450;激光数码复印机内部用模拟码 85 DEVD CARTRIDGE COUNTER SETTING显示或修改当前显影器计数器INPUP VALUE AND PRESS START 输入设定值按复印键 PRESENT:当前值 NEW:新值 86-1 SERIAL # SETTING显示主板系列号 88-1 ALL MEMORY CLEAR清除全部内存储器(不包括FAX调整值) (WITHOUT FAX ADJUSTMENT VALUE) 88-2 MPF ALL MEMORY CLEAR清除MFP全部内存储器(不包括FAX调整值) (WITHOUT ADJUSTMENT VALUE)

夏普复印机打印机常用代码故障解决大全

夏普复印机打印机常用代码故障解决大全 夏普AR205复印机显“L4-11”故障解决方法 对应机型:夏普AR205、AR160、AR255、AR275和AR276皮带有移位器的机型。故障现象: 1、主板供电不正常。 2、移位器原位传感器不正常。解决方案:由于当时手边没有维修技术资料,照常理显示L4一般与主电机有关或者电机负载过大,于是把主电机负载减压,试机没有好转,再把主电机换一个,故障现象依旧,于是代换主电机连接电缆线,故障还是同样。怀疑是复印机主板坏了,建议用户把主板换了后,似乎可以了,结果问题还是没有解决。维修陷入困境,上中国维修网查阅资料得知:L4-11并不是主电机故障代码,而是移位器电机动作不正常的代码。用-11代码检查后重回客户处。在客户处再用-11代码检查,移位器动作不正常,为了区别故障部位,首先代换移位电机,故障依旧,主板已经代换过了,所以怀疑故障在移位器上,于是把后盖和右侧盖拆开取下移位器检查,发现移位器的导杆油污较重,于是用酒精球清洁后,再上质量较好的润滑油,上机试机,一切正常。总结:原来故障如此简单,却走了那么多弯路,这只说明了一点,我们的技术没有得到及时更新以及没有及时的掌握,希再努力。 夏普AR275显示“F5-02”处理方法 故障现象:夏普AR275复印机显示F5-02故障代码。故障原因: 1、曝光灯损坏。 2、曝光灯线束不良。 3、电路板损坏。解决方案:

针对第一种故障原因,先接[#]键→插入键→[C]键→插入键进入模拟代码方式,执行代码5-3检查曝光灯是否工作正常,一般情况下曝光灯出现损坏的情况很少见。接下来再检测曝光灯和电路板连接之间的线束,用万全表检测通断,再确认一下曝光灯到电路板之间的接插是否正常,如果线束不良,则更换线束。一般出现F5-02普通都是线束不良引起的。电路板出现损坏的情况很少,但不排除。如果线束和曝光灯检测都正常的情况下,建议更换电路板,线束不良的原因主要是长期的磨损,定期检测线束是否扭曲,变形是防止出现F5-02故障的关键。 AR275复印全黑之故障分析 故障现象:一台夏普AR275数码复合机出现全黑现象(复印件),印张数为40万左右。故障分析:夏普数码复印机出现全黑的有下面几种情况: 1、没有激光产生。就是激光没有曝光在感光鼓上,因为数码复印机在感光鼓上的曝光对没有图像的位置曝光。 2、没有允电。高压板损坏,充电座接触不良,充电打火。 3、墨粉浓度过高,载体内墨粉比例过高,载体中粉太多等情况。在客户处作了一份A4稿子测试复印。复印件是全黑,但是黑色中还是可以看见测试稿子的影子。我分析有图像,说明有激光产生,就应该是其它两个原因。我用替换的方法,将同机型的充电更换,复印件正常。最后给用户更换复印近百份没有再出现相同的故障。数码复印机与模拟复印机的原理不同。随着数码复印机的普及,模拟复印机也将会被市场慢慢的淘汰。

夏普复印机维修代码

夏普全系列维修手册 夏普便携复印机 鼓计数清零方法 1、按曝光开机,现在除准备灯外所以指示灯都会点亮 2、按住曝光约十秒钟直到三个灯同时点亮,松开曝光 3、重新开机 故障代码 U(主板电池电压低) L(原稿台未回到规定位置) H(热辊定影器故障) F(暴光灯或定影灯温度保险断掉) 维修方式:按清除键-重复键-加法键-减法键进入 1 解除故障 2 读出主计数器内容 3 读出总计数器内容 4读出维修计数器内容 5 维修计数器复位

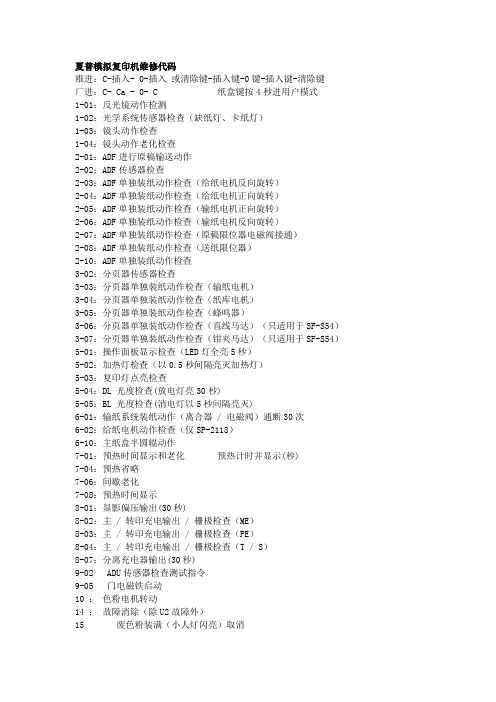

` 夏普模拟复印机维修代码 维进:C-插入- 0-插入或清除键-插入键-0键-插入键-清除键 厂进:C- Ca - 0- C 纸盒键按4秒进用户模式 1-01:反光镜动作检测 1-02:光学系统传感器检查(缺纸灯、卡纸灯) 1-03:镜头动作检查 1-04:镜头动作老化检查 2-01:ADF进行原稿输送动作 2-02:ADF传感器检查 2-03:ADF单独装纸动作检查(给纸电机反向旋转) 2-04:ADF单独装纸动作检查(给纸电机正向旋转) 2-05:ADF单独装纸动作检查(输纸电机正向旋转) 2-06:ADF单独装纸动作检查(输纸电机反向旋转) 2-07:ADF单独装纸动作检查(原稿限位器电磁阀接通) 2-08:ADF单独装纸动作检查(送纸限位器) 2-10:ADF单独装纸动作检查 3-02:分页器传感器检查 3-03:分页器单独装纸动作检查(输纸电机) 3-04:分页器单独装纸动作检查(纸库电机) 3-05:分页器单独装纸动作检查(蜂鸣器) 3-06:分页器单独装纸动作检查(直线马达)(只适用于SF-S54)
