钢栈桥施工技术论文
钢栈桥施工技术探讨
摘要：通过对杭州市九堡大桥中钢栈桥的施工方法和技术进行了阐述, 并对栈桥结构模型承载力进行了验算, 提出了一些关于
设计和施工技术的措施，以供类似工程参考。
关键词：钢栈桥;施工方法和技术;承载力;措施
abstract: through to described the hangzhou jiubao bridge steel zhanqiao construction method and technology, and checking the zhanqiao structure model bearing capacity, put forward some design and construction technical measures, in order to offer a reference for similar engineering.
key words: steel zhanqiao; construction method and technical measure; bearing capacity;
引言
在土木工程中，栈桥是一种作为运输材料、设备、人员而修建的临时桥梁设施，按采用的材料可以分为木栈桥和钢栈桥。目前世界上最长的施工栈桥—宁波杭州湾跨海大桥南岸施工栈桥，全长9444米，共633跨，是海上主桥施工物资供应及交通出入的唯一通道，也是整座跨海大桥施工的基础性工程和控制性工程。
总的来说，栈桥有很多特殊服务功能。较大的承载力，便捷的施工，方便的拆除，临时性和可重复性的利用等都是栈桥所具备的显著特点。目前，因为栈桥这些人性化的特点，其建设已经广泛地应用在我国得桥梁施工和大坝施工之中。
钢栈桥施工方案
钢栈桥施工方案 1.1编制依据 （1）、成都二绕城高速西段B2合同工程施工合同及招标文件（2）、成都二绕城高速西段B2合同工程二阶段施工图设计文件（3）、公路桥涵设计通用规范（JTG D60-2004）； （4）、公路桥涵地基与基础设计规范（JTJ D63-2007）；（5）、公路桥涵钢结构设计规范（GB50017-2003）； （6）、公路工程水文勘测设计规范（JTG C30-2002）； （7）、港口荷载规范（JTJ215-98）； （8）、装配式公路钢桥多用途使用手册(广州军区工程科研所)；（9）、公路桥涵施工技术规范（JTJ041－2000）； （10）、公路工程质量评定标准（JTG F80/1-2004）；
（11）、港口工程设计手册。 （12）、本公司在大海、长江、黄河项目施工中的栈桥设计与制安经验 1.2工程概况 1.2.1项目环境基本情况 成都二绕城高速西段B2合同工程府河特大桥工程，主桥为三跨连续箱梁桥，跨越府河。府河为季节性河流，河水较浅，常规深度约4～5米；水流湍急，估计2m/s左右；河中丁坝和溢流坝较多，多横跨府河；河滩较宽较平缓；河床淤积层估计约2～3米，其下为较厚的稍密实砂卵石层，卵石粒径2～40cm。 工程所在地外围交通较发达，需建设顺路线方向施工便道进入各个施工点。 1.2.2项目总体构造 府河特大桥主桥采用72+120+72m变截面连续箱梁。本栈桥为主桥施工和对岸引桥施工服务。 本栈桥考虑河床覆盖层浅、砂卵石层厚的特点，将栈桥桥跨布置为4×9+3+12+3+4×9m=90m布置。中间2个3米跨的钢管桩，各自4根连接成单元整体桥墩，以抵抗栈桥受水流冲击、河流漂浮物阻力、钢管桩埋置河床深度不足的影响。 1.2.3工程地质
钢栈桥验收方案
浠水二桥钢栈桥验收方案 一、工程概况 为满足县政府目标工期要求，根据现场情况，拟定搭钢栈桥施工。 钢栈桥宽度为8m,跨径组合为6*12m,总长为72m,采用φ630*10的钢管桩。栈桥下部结构均采用钢管桩基础，上部结构采用贝雷梁、型钢组拼，桥面系采用专用桥面板。 二、执行标准和依据 1、工程施工合同文本 2、工程设计施工图及设计变更联系单 3、《建筑工程施工质量验收统一标准》GB50300-2013 4、《建筑地基基础工程施工质量验收规》GB50202-2002 5、《建筑桩基检测技术规》JGJ106-2014 6、《城市桥梁工程施工与质量验收规》（CJJ-2008）； 7、《公路桥涵施工技术规》（JTG/T F50-2011）； 8、《建筑桩基技术规》（JGJ 94-2008）； 9、《建筑施工扣件式钢管脚手架安全技术规》(JGJ 130-2011）。 三、验收围 钢栈桥下部结构均采用钢管桩基础，上部结构采用贝雷梁、型钢组拼，桥面系采用专用桥面板。验收围包括钢栈桥全部施工容。 四、验收人员 1、总承包单位和分包单位技术负责人或授权委派的专业技术人员、项目负责人、项目技术负责人、专项施工方案编制人员、项目专职安全生产管理人员及相关人员； 2、监理单位项目总监理工程师及专业监理工程师； 3、有关勘察、设计和监测单位项目技术负责人。
4、安装施工单位技术负责人。 五、验收检查方法 按照浠水二桥钢栈桥施工验收表和《钢栈桥静载试验方案》的容进行验收。 六、验收程序 验收由生产经理主持，请监理工程师、测量工程师及有关人员参加。验收的结果及时填写相关工程验收记录表格，并请相关人员签认。 附件： 钢栈桥静载试验方案 一、试验目的 1、检验钢管桩单桩承载力； 2、检验钢栈桥结构焊接质量； 3、检验钢栈桥结构整体稳定性； 4、实测贝雷梁及钢管桩桩身弹性变形。 二、试验方法概述 本次试验选取浠水二桥钢栈桥作为试验对象，利用平板车、载重汽车作为加载平台，荷载物可以选择袋装水泥或各类型钢，分三级加载(卸载）。第一级加载(卸载）60%设计荷载，第二级80%，第三级100%。加载点位于跨中纵横桥轴线交叉处，以此模拟贝雷梁在最不利的位置受到最大汽车荷载作用效应，具体布置如图2-1所示：
钢栈桥施工方案
钢栈桥施工方案 一．栈桥基本结构 钢栈桥总长约270m，布置在沿路线前进方向引桥承台右侧（下游侧），其一端与大堤堤顶连接，另一端至56号墩承台外边缘13米处，在各墩位处设置连接平台，连接墩位钻孔平台，便于前期基础施工，同时兼作栈桥的会车平台。桥面宽为4.5m，大堤至56号墩160m，56号墩-57号墩之间预留80m航道，另一侧57号墩-58号墩栈桥约为110 m 。 二．栈桥布置及结构型式 栈桥总长为270m，共30孔，全部为型钢栈桥。按最高设计水位7m以确保在最高通航水位时，栈桥不直接承受来自水流的冲击力。 三．岸侧型钢栈桥结构形式 岸侧型钢栈桥连接大堤和水中栈桥，单跨布置，跨径9m，为便于工程车转向，桥面宽度加宽到7m。 经相关部门允许后，破除部分大堤，浇筑钢筋砼基础，然后进行型钢承重梁及桥钢槽钢施工。 四．水中钢栈桥结构形式 水中钢栈桥采用多跨连续梁方案。采用9m跨径，结合50t履带吊机悬打的施工能力进行控制设计。 栈桥下部结构按摩擦桩设计,采用打入式钢管桩基础。根据受力，每联跨中支墩钢管桩单排采用2Ф630mm×8mm的螺旋钢管桩布置形式横桥向间距为3m。Ф630mm钢管桩平均桩长约为28m，实际
桩长要根据详细的地质钻孔资料和进场后钢管桩试桩试验来确定。钢管桩横桥向间设置有平联,采用2[10的钢槽钢。 栈桥与已建基桩施工平台采用2[10的钢槽钢连接，以加强栈桥横向稳定性；两孔之间支墩的双排桩通过可靠连接，形成整体，以加强栈桥横向稳定性，接头一般设置在两个墩侧平台之间。 栈桥钢管桩墩顶横梁采用双肢I36a双支型钢的横向连接分配梁。 桥面面设置[20a钢槽钢。从行车需要出发，栈桥纵梁I45a按0.578m的中距布置.采用[20a钢槽钢横向布置，横向设置5cm的间隙，以方便钢槽钢与纵梁I45a之间焊接。钢栈桥在墩位处利用连接平台作为错车平台。 钢栈桥与平台因面部结构不同，平台比栈桥高18.7cm.在搭建主承重梁时应在平台钢管桩顶端双向开口处，开口深度超过钢栈桥开口深度底线18.7 cm，主承重梁卡如开口中。使其平台与钢栈桥处于同一水平线。 五．钢栈桥其它设施 钢栈桥桥面护栏采用Ф45mm×3mm钢管制作,竖杆焊接在主承重梁架上的横向分配梁上，扶手横杆焊接在竖杆顶端。 六．组织人员进场 工程开工后，项目的主要管理人员立即到达施工现场，及时和业主、监理取得联系，并抽调富有栈桥施工经验的技术人员与施工队伍到达施工现场,组织技术人员熟悉、复核图纸、复测测量控制网，完成栈桥实施性施工组织设计及作业指导书,及时联系当地河管部门,以使施工人员熟悉河道施工的相关规定。 七．组织设备进场和到场方法 首先把临时便道便桥修通,平整场地,组织施工栈桥的材料和设备进场,然后边筹建边施工栈桥。电焊机10台，振动锤S60一台。
临时钢栈桥施工方案(精)
北京新机场旅客航站楼及综合换乘中心（核心区）工程（一标段）临时钢栈桥施工方案 江苏沪宁钢机股份有限公司 2016年9月 北京新机场旅客航站楼及综合换乘中心（核心区）工程（一标段）编制： 审核： 审批：
临时钢栈桥施工方案 根据施工方案，F1层劲性结构吊装采用100吨汽车吊上F1层楼面，待F1层混凝土底板浇筑完成并达到规定的强度后，汽车吊由下图所示位置进入施工区域，且运输构件的平板车相应跟进，遇到混凝土后浇带时采用钢路基板架设临时通道，为了保护F1层底板，汽车吊行走通道下方B2层—F1层间的脚手架需全部保留不能拆除，汽车吊行走路线如下图所示：
（注：100吨汽车吊上F1层楼面作业相关计算详见“附录1：100吨汽车吊上F1层楼面安全验算”） 为了保证F1层劲性结构顺利安装，上图所示汽车吊通道及安装区域内脚手架需等劲性结构安装完成后再搭设。 根据现场实际情况，上图所示通道1、2、5入口处F1层楼面与外围地面存在高低差，为了保证100吨汽车吊顺利进入施工区域，需在各通道入口处搭设临时钢栈桥。钢栈桥采用格构支撑（规格：1.5米×1.5米）和路基箱（规格：0.3米×1.8米×8米）搭设而成，搭设示意图如下，具体尺寸根据现场实测确定。 （注：临时钢栈桥受力计算详见附录：100吨汽车吊行走吊栈桥验算） 附录5：100吨汽车吊行走吊栈桥验算 1、验算依据
《钢结构设计规范》GB 50017-2003 《建筑结构荷载规范》GB 50009-2012 100吨汽车吊相关资料 2、100吨汽车吊性能 100吨汽车吊性能参数如下： 100吨汽车吊性能参数 100汽车吊开行时，自重580kN ，1轴/2轴/3轴/4轴/5轴/6轴轴荷分别为 75kN 、75kN 、100kN 、125kN 、125kN 、80kN ，左右轮距取为2.5m ，则单侧轮压如下图所示：
官洲河特大桥钢栈桥施工技术交底
官州河特大桥钢栈桥施工技术交底
官州河特大桥钢栈桥施工技术交底 一、水文情况 桥区水域处于珠江三角洲河网区。桥区水域水位呈周期变化，潮流为往复流，即桥区水域既受径流作用，又受潮流影响，具有水丰沙少和潮汐为主的特性。桥区天然深槽稳定性好，冲淤基本平衡。 官洲河水道径流来自西江、北江和流溪河，其年际变化和年内分配与西江、北江的变化一致。根据下游大虎站资料统计，桥址处水道年平均径流量为81.4亿m3，年平均径流量为258.1m 3/s，小潮和大
潮的全潮下泄量分别是27.484 Xl06m3和14.568 Xl06m3，平均径流量分别为296.0 xi06m3和166.8 xi06m3。 桥位区多年平均潮差为 1.69m ，最大为 3.64m ；平均高潮位 5.974m ,平均低潮位4.334m ,最高潮位7.564m ,最低潮位3.264m。 二、栈桥施工 为满足现场主墩施工需要，拟在官洲河水道南、北两侧分别设置 213.0m 、418.0m 钢栈桥，钢栈桥顶宽6.0m ，跨径主要为15.0m ，伸缩缝处跨径为 3.0m ，其余跨径均小于15.0m 。上部构造由贝雷架、型钢构成，其中承重结构采用双排单层上下加强的贝雷架形式，贝雷下弦杆处每一联内均布设置 3 道横梁和斜撑，左右幅贝雷桁架之间每3m 设一道剪刀撑，采用[20a 型钢；贝雷下弦杆与钢管桩顶2I32a 分配梁之间采用[14a 型钢设置限位装置，上弦杆与I25a 分配梁之间通过垫板与拉杆进行固定，具体详见《钢栈桥细部构造加工图》；贝雷架上横桥向采用I25a 的型钢作为分配梁，其间距为 75cm ，分配梁上铺设顺桥向铺设[20a 型钢做面板，其相邻两型钢之间的间距为5cm ，桥面两侧设置1.2m的安全护栏，护栏采用 ①48mm , S2.5mm的钢管构成, 护栏设置照明用路灯和警示灯。钢栈桥基础采用单排钢管桩，规格为①63cm、S8mm的螺旋钢管，横向中心距离为 4.00m ;钢管桩顶横桥向采用2132a设置分配梁，并在钢管桩采用S =12mm 钢板焊设牛腿，分配梁与牛腿之间要密贴并进行间断焊固定。为了加强钢管整体稳定性，在钢管桩与顶端分配梁之间采用 [14a 型钢设置短斜撑。钢管桩振沉拟采用DZ60 型振桩锤悬打， 采用悬臂式钢管导向平台作为振沉钢管桩的导向设置。
钢栈桥专项设计施工方案[优秀工程方案](14页)
目录 一、概述 (3) 二、设计标准 (4) 三、钢桥设计及施工方法 (4) 四、钢便桥各部位受力验算 (6) 五、栈桥主要材料计划 (10) 六、机具使用计划 (11) 七、劳力资源计划 (11) 八、施工进度计划 (11) 九、钢桥施工质量保证措施 (11) 十、钢桥施工安全保证措施 (12) 十一、文明施工、环境保护保证措施 (12) 十二、其它事项 (14) 十三、栈桥的拆除 (14)
钢栈桥专项施工方案 一、概述 由我局承建的铁路工程因施工需架设两座经济实用又安全的钢栈桥。根据现场地形地貌并结合荷载使用要求,经过现场勘查我部架设的钢桥规模为:1#便桥长约150米(即鸡角屿大桥1#-5#墩栈桥),2#便桥长约80米(即鸡角屿特大桥35#-38#墩栈桥),桥面净宽均为4.5米,标准跨径为12米。桥位布置形式:考虑到下部结构(承台)套箱施工需要,两座便桥内边距离承台1.5米。 钢便桥结构特点如下: 1、基础结构为:钢管桩基础 2、下部结构为:工字钢横梁 3、上部结构为:贝雷片纵梁 4、桥面结构为:装配式公路钢桥用桥面板 5、防护结构为:小钢管护栏 如下图所示: 贝雷片纵梁3.0×1.5m 工字钢横梁 钢管桩
便桥横向草图 二、设计标准 ①、计算行车速度:5km/h ②、设计荷载:载重500KN施工车辆 ③、桥跨布置:12m连续贝雷梁桥 ④、桥面布置:净宽4.5m 三、钢桥设计及施工方法 1、基础及下部结构设计 (1)钢便桥钢管桩基础布置形式: 单墩布置3根钢管(桩径ф32.5cm,壁厚6 mm),横向间距2.5m,桩顶布置2根28cm工字钢横梁,管桩与管桩之间用10cm槽钢水平向和剪刀向牢固焊接。如果个别墩位入土深度不足应施打6根钢管,设置成排架桩基础。 栈桥施工采用50t履带吊机配合振动打桩锤施打桩基础(如下图),利用履带吊分块吊装至栈桥顶进行组拼后,在栈桥顶利用履带吊机完
钢栈桥施工方案
钢栈桥施工方案 1、编制依据 1.1、泉三高速公路泉州支线(南安至惠安)NHA1合同段施工图纸； 1.2、由建设单位提供的施工文件； 1.3、国家、行业、泉州市有关的建筑施工和施工质量、施工安全、文明 施工等方面的规范、规程、规则、标准等文件； 1.4、泉三高速公路泉州支线(南安至惠安)NHA1合同段施工组织设计； 1.5、现场考察情况； 1.6、本单位的施工能力、经验； 1.7、主要技术标准及规范 1.7.1《公路桥涵设计规范》（JTJ021—89） 1.7.2《公路桥涵钢结构及木结构设计规范》（JTJ025—86） 1.7.3《公路桥涵地基及基础设计规范》（JTGD063—2007） 1.7.4《公路桥涵施工技术规范》（JTJ041—2000） 1.7.5《装配式公路钢桥制造及检验、验收办法》 2、工程概况 2.1、工程概况 泉三高速公路泉州支线（南安至惠安）NHA1合同段仙石大桥左线桥有0#台~22#台，共23排墩台，其中：11#墩~20#墩横跨晋江，桥梁下部施工需要搭设钢栈桥及钢平台；右线桥有0#台~21#台，共22排墩台，其中：11#墩~19#墩横跨晋江，桥梁下部施工需要搭设钢栈桥及钢平台。钢栈桥搭设总长度为330米，工作钢平台19座。 2.2、地质状况
仙石大桥大桥桥址区位于晋江的现代河床及I级阶，墩位处属冲积平原地貌，河床标高为-1.1m~3.4m，晋江水位标高为6.6m左右，晋江水深7.7m~10m，上部岩性为亚砂土、亚粘土、粉细砂，局部分布软土层，流塑~软塑状，厚度较小；其下为中砂、圆砾、卵石层，呈密实状；下伏基岩为花岗岩，桥址区基岩面和其风化面起伏较大。 根据仙石大桥两阶段施工图纸，钢栈桥及钢平台所属区共有8个钻孔点，各钻孔点的岩性及厚度为： ZKS17-1(右线12#墩) 亚砂土(1.8 m)、亚粘土(7.9 m)、细砂(11.1 m) ZKS19(右线14#墩) 中砂(2.8 m)、卵石(12.9 m) ZKS21(右线16#墩) 中砂(3.9 m)、卵石(6.1 m) ZKS23(右线18#墩) 砾砂(10.4m) ZKS17(左线12#墩) 亚砂土(3.0 m)、亚粘土(5.3 m)、细砂(4.3 m) 、中砂(4.1 m) ZKS18(左线14#墩) 细砂(4.8 m)、含细砂淤泥质亚粘土(3.7m)、中砂(7.9 m)、砾砂(6.1 m) ZKS20(左线16#墩) 中砂(7.7 m)、卵石(4.5 m) ZKS22(左线18#墩) 中砂(2.7 m)、卵石(6.5 m) 2.3、总体设计 钢栈桥桥面宽度6.0m，栈桥每9m间隔设置单排和双排钢管桩组成的桥墩，双排钢管桩间距为2.2 m，栈桥每跨跨径为9m。 钢栈桥基础采用φ630mm×8mm钢管桩，单桩入土深度在河床处计划9m、在岸边淤泥层较厚处计划16m，振动沉桩时根据实际情况确定打入深度，横梁采用I36b双拼工字钢，纵梁采用321钢桥贝雷梁，I36b 工字钢和[14b槽钢分配梁，面板采用10mm的钢板。贝雷片间的连接采用销接，贝雷片与横梁用U型箍扣锁。栈桥每隔9m在右侧安装1盏路
冠梁栈桥板施工技术交底
百度文库- 让每个人平等地提升自我 施工技术交底记录 / \ 第页共页 编号: 单位工程名称 天津地铁2号线第5合同段红旗路站 虚线内为本次施工范围 栈桥板、冠梁配筋图 建设单位 天津市地下铁道（集团）有限公司 监理单位 北京希地环球建设工程顾问 有限公司 分部分项工程名称 4号出入口冠梁、混凝土支撑 施工单位 中铁五局（集团）有限公司 施工平面图 卑nag
百度文库-让每个人平等地提升自我 施工技术交底记录 第页共页编号: 北京希地环球建设工程顾问天津市地下铁道（集团）有限公司监理单位 建设单位 有限公司 天津地铁2号线第5合同段红旗路站 4号出入口冠梁、混凝土支撑中铁五局（集团）有限公司分部分项工程名称施工单位 单位工程名称 3>/ 冠梁
施工技术交底记录 北京希地环球建设工程顾问有限公建设单位天津市地下铁道（集团）有限公司监理单位 司/单位工程名称天津地铁2号线第5合同段红旗路站/ 分部分项工程名称4号出入口冠梁、混凝土支撑施工单位中铁五局（集团）有限公司 一、钢筋\ / （1）柱箍、拉墙筋、板筋及梁箍盘圆均用调直机调直除锈、定尺切断。梁、柱受力主筋用钢丝除锈机除锈。\ /（2 ）钢筋下料用切断机切断，如发现有劈裂、缩头或严重的弯头等必须切除；据料单统筹排料，要先断长料，后断短料，减少损耗；要求钢筋的断口不得有马蹄形或起弯。 （3）钢筋弯曲用弯曲机成型。 （4 ）钢筋连接采用直螺纹套筒连接，钢筋套丝长度参照对应套筒长度进行，长度不能过大（多两格丝为取佳），更不可长度不够。
（5）钢筋植筋：弹线定位-钻孔一洗孔一钢筋处理一注胶一植筋一固化养护-抗拔试验一绑钢筋浇筑。植筋长度25d，成孔干净、干燥。 二、模板 栈桥板区域支撑、冠梁模板采用砖胎膜，外侧支撑采用竹胶板，对拉螺杆及钢管支撑体系。 施工技术交底记录 北京希地环球建设工程顾问建设单位天津市地下铁道（集团）有限公司监理单位 有限公司单位工程名称天津地铁2号线第5合同段红旗路站 分部分项工程名称4号出入口冠梁、混凝土支撑施工单位中铁五局（集团）有限公司模板采用18厚木质层板，并根据梁高，长配置其标尺寸模型板，采用横向用100*100木方、2 $48 X钢管作背杆，内外模板由$ 14对拉螺栓连接。 模板支撑内层楞条采用100 X100木方间距200 mm,外层楞条采用2 $48 X钢管间距600 mm,外墙设
钢栈桥施工方案2-(型钢)
钢栈桥施工方案 1、钢栈桥使用功能 （1）满足80t履带吊在桥面行走及起吊20t重物； （2）满足施工人、材、机通行要求。 （3）满足9m3混凝土罐车通行。 （4）钢栈桥限速5km/h。 2、栈桥构造 （1）钢管桩 采用φ630mmm×8mm钢管桩，横向均布两根，间距4.5m，加宽段加设1根；在联与联之间设置制动墩，纵向间距4.5m，制动墩处单排3根管桩，横向间距2.25m；桥台处两排钢管桩纵向间距3m，横向单排3根，间距2.25m；钢管桩间采用[20a连接系连接。 （2）连接系:[20a连接系焊接在管桩顶下50cm处，横向连接系为单根槽钢，纵向连接系为双拼槽钢。 （3）承重横梁:承重横梁采用双拼工45a型钢制作，在对应钢管桩顶位置设置加劲肋板。横梁嵌入钢管桩30cm，并用加劲钢板加固。 （4）承重纵梁 采用工45a型钢制作，在对应钢管桩顶位置设置加劲肋板，横向间距0.9m，贝雷梁每12m跨设20mm伸缩缝。 （5）分配梁:分配梁支承桥面板，采用I20a型工钢按间距75cm排列在承重纵梁上，采用固定件与纵梁固定。 （6）桥面板:桥面板尺寸为5.99×3m，面板为10mm厚花纹钢板，纵向板肋为I12.6工字钢按30cm间距焊接排列，横向肋为10mm钢板焊接在桥面板端头。采用固定件与下方分配梁与贝雷梁连接。 （7）桥面系:护栏采用φ48mm×3mm钢管焊接而成，6m一组，必要时可用螺栓连接。护栏高出桥面1.2m，竖杆1.9m一道，设三道横杆。线路平台为φ16mm圆钢按3m 间距焊接在分配梁上。 3、栈桥断面布置
钢栈桥标准断面（单位：mm ） 4、栈桥施工方案 4.1施工流程图 4.2施工工艺 4.2.1准备工作 准备工作包括人员及技术准备，机械及材料准备，场地准备。 人员及技术准备：确定相关人员的岗位职责并进行三级技术交底，制订检查流程 及相关表格。 机械及材料准备：钢管桩、贝雷梁、型钢等原材料，80t 履带吊、运输平板车、25t 汽车吊、交通船等。 场地准备：加工堆放材料场地的准备，施工便道的填筑以便材料和机械能到达栈桥搭设地点，履带吊作业场地的整平。 4.2.3钢管桩施工 1、振动锤选用 振动锤的选用：G P R a -= 式中： [] a R ——振动锤的激振力； P —单桩承载力，按774KN 计； G ——振动锤自重，取60KN ； 施工开始 机械及材料准备 安装桥台 打设钢管桩 钢管桩加工 铺设桩顶横梁及桩间连接系 吊装承重纵梁 桥台回填土 基底清表 铺设桥面板 安装护栏，铺设管线等 下一道工序 钢管桩找平、切槽、焊劲板 测量放样 铺设分配梁
装配式钢栈桥设计施工新技术
中国港湾建设 New technology for design and construction of fabricated steel trestle LIU Zhong-you （CCCC Second Harbor Engineering Consultants Co.,Ltd.,Wuhan,Hubei 430071,China ） Abstract ：For speeding up steel trestle construction speed,reducing construction cost and energy consumption,we researched and implemented the assembly of steel trestle during the steel trestle design and construction in Nanjing -Gaochun railway project.The foundation of fabricated steel trestle used the locking type clip pile hold hoop,bearing plug,and self -lock connecting rods pieces,its structure used factory of processing,the site construction only need for structure installation;the panel system for standard,and general structure design,all welding works were completed in factory,only need with card board connection in Bailey beam in the site.The fabricated steel trestle successfully implemented can savings over 30%cost compared with conventional steel trestle,its structure is safe and reliable,and efficiency increased by more than 1time.Practice proved fabricated steel trestle should have good application prospects.Key words ：steel trestle;fabricated;bailey beam;hold hoop;U-shape steel plate 摘 要：为加快钢栈桥施工速度，降低施工成本，降低能源消耗，在宁高项目钢栈桥设计施工中对钢栈桥的装配化 进行研究与实施，装配式钢栈桥基础采用了锁固式夹桩抱箍、承插、自锁连接杆件，结构采用工厂化加工，现场施工只需要进行结构安装；面板系统为标准、通用结构设计，全部焊接工作在工厂内完成，现场只需要用卡板连接在贝雷梁上即可。装配式钢栈桥在宁高项目成功实施，与普通钢栈桥相比可节省成本30%以上，结构安全可靠，施工效率提高1倍以上。实践证明装配式钢栈桥具有较好的应用前景。关键词：钢栈桥；装配；贝雷梁；抱箍；U 形钢板卡中图分类号：U445.55；U448.218文献标志码：A 文章编号：2095-7874（2017）01-0046-04 doi ：10.7640/zggwjs201701010 收稿日期：2016-08-30 修回日期：2016-10-22 作者简介：刘忠友（1963—），男，江苏沛县人，教授级高级工程师， 主要从事水运工程的施工与管理。E-mail ：lzy630906@https://www.360docs.net/doc/9711914641.html, 装配式钢栈桥设计施工新技术 刘忠友 （中交第二航务工程勘察设计研究院有限公司，湖北武汉 430071） 第37卷第1期 2017年1月 Vol.37No.1 Jan.2017 0引言 水上工程结构，特别是桥梁工程的施工，为了方便施工，需要搭设临时栈桥作为施工通道，搭设临时钢平台作为施工场地。目前国内桩基式钢栈桥、钢平台，桩基部分除采用钢管桩外，也有采用PHC 桩的报道；栈桥面层部分除采用钢结构面层外，也有部分栈桥采用预制、安装的钢筋混凝土板结构。钢结构面层也有很多的结构组合， 但基本都没走出旧有的框架，不具有装配化性能。 采用钢管桩作为基础的常规钢栈桥、钢平台，通过焊接剪刀撑、钢横梁，上面摆放贝雷梁、面板系统。上述结构基本都是采用焊接加螺栓连接，现场的焊接工作量大，安装、拆除费时费工，剪刀撑等材料不具有周转性，材料损耗大，成本高。对于需多次周转的材料经过重复的焊接，造成钢材局部损伤从而降低钢材的力学性能，形成结构使用期间的安全隐患。 栈桥面板系统与贝雷梁的连接通常采用的是骑马螺栓连接方式，采用骑马螺栓连接时，面板系统的分配梁无法放置在贝雷梁的节点位置，影
钢栈桥施工方案模板
钢栈桥施工方案
栈桥施工方案 一、工程概况 线路总共需搭设栈桥17座, 栈桥总长871米, 宽4.5米, 桥面铺设钢板, 采用钢管桩基础和贝雷钢梁。修建贯通便道, 在跨主要河藕池河、安乡、瓦池河、虎渡河处修建栈桥。 二、施工方案 1、总体思路 在沿线贯通便道的修建过程中, 河中栈桥是控制性工程, 需要尽早开工, 当前两岸便道还处于征地阶段, 便道还未开始施工, 栈桥的前期准备工作必须提前进行, 保证便道提前贯通, 2、栈桥概况 栈桥是施工机械、材料和施工人员的上桥通道, 同时也是施工电缆线、水管等的依托结构。 桥跨结构为3.0m×1.5m贝雷梁纵向拼装而成, 下设横向垫I45b工字钢 与钢管桩基联结。其上横向铺I25a工字钢, 间距150cm, 横向工字钢上纵向铺设I12.6工字钢, 间距30cm, 再其上铺10mm厚的钢板, 栈桥两侧设栏杆( 高度为1.0米) 。栈桥桥墩采用桩基排架, 栈桥基础为直径Φ800mm、壁厚8mm 的钢管桩,栈桥为12米一跨, 桩长根据河床、承载力变化而变化, 使用［20剪刀撑横向联结钢管桩, 位置根据施工水位确定。 2.1、栈桥位置、长度一览表 栈桥位置分布如下图:
3、栈桥设计 3.1栈桥使用要求: ⑴栈桥承载力满足: 500kＮ履带吊吊重200KN在桥面行走要求、400kN 混凝土罐车行走要求。 ⑵栈桥的平面位置不得妨碍钻孔桩施工及承台施工, 能够满足整个施工期间的要求。 3.2栈桥布置形式 栈桥构造示意图
3.3栈桥构造 栈桥设计最大跨径12m, 下部构造为每排两根φ80cm*8mm钢管, 间距4.0m, 钢管桩入土深度不小于8m, ( 桩底进入局部冲刷线以下不小于5m) ; 钢管桩顶面的分配梁为两根I45b工字钢; 主梁为两片一组的贝雷梁, 共两组, 两组贝雷梁之间间距3.0m, 每3m设置一道槽钢剪刀撑, 主梁每隔50m左右设置一道伸缩缝, 缝宽10cm; 桥面宽度 4.5m, 贝雷梁上的分配梁采用I25a, 间距1.5m, 分配梁上铺I12.6, 间距30cm, 顶面铺设10mm厚钢板; 栏杆采用φ48x3
钢栈桥施工安全技术交底
安管表6 安全技术交底记录表 施工单位（公章）：合同号：№A01-9监理单位：长沙华南土木工程监理有限公司编号： 工程项目名称下路柳江特大桥 施工内容钢栈桥搭设 安全技术交底内容 一、一般规定 1、所有作业人员上岗前必须进行岗前安全教育，并经考试合格后，方可进入施工现场。 2、所有人员进入施工现场必须按要求佩戴安全防护用品，如安全帽、安全带等。 3、所有进入施工现场人员必须遵守安全管理制度，并听从现场管理人员安排。 4、禁止酒后上岗作业，进入施工现场严禁嬉戏打闹。 5、吊车、装载机、挖掘机、电工等特种作业人员必须持证上岗，并严格按照《安全操作规程》进行操作。 6、现场所有用电设施必须由持证电工操作，禁止私自乱拉乱接。 7、配合机械施工时，要设专人负责指挥。待机械停稳后方可进行配合操作。 二、施工安全注意事项 1、栈桥采用两排钢管桩基础，栈桥与平台四周用L5×5角钢和钢筋焊接1m高的栏杆，外侧设置防撞设施和悬挂警示灯（牌）。 2、钢管桩倾斜率控制在1%以内，平面位置偏差在10cm以内。 3、钢管桩打设到位后，按设计标高将多余部分割除，表面加焊10mm钢板，钢板与钢管之间必须满焊。两根工字钢翼板之间必须加焊，且焊缝总长不少于40cm。 4、工字钢尽量摆在钢管中心，偏位不大于10cm。 5、贝雷梁安装到位后，用10号槽钢焊接U型卡将其固定。
三、施工安全措施 1、施工现场严格按要求设好防护措施，并设防护艇在上下游疏导交通。 2、临时码头、栈桥、水上平台的搭设，严格遵照航道部门的规定，不得破坏河堤、侵入航道。 3、同航道部门协商，划出专门的施工水域，布设航标，引导船只安全通过水域。施工用的船舶、机械严禁侵入航道。 4、积极配合航道部门、港监的例行检查和指导。水上作业的浮吊、船只必须性能良好，符合航务部门的有关规定。 5、水上施工人员必须戴安全帽，穿救生衣。 6、水上施工时必须有专人指挥，用对讲机、口哨及指挥旗等指挥。 7、随时注意来往船只，保证既不影响航道通行，又不耽误正常的施工作业。施工区域悬挂醒目的安全警示牌，夜间开警示灯。 四、起重吊装安全作业措施 1、起重机行驶和工作的场地应平坦坚实，保证在工作时不沉陷，不得在倾斜的地面行驶和作业，视其土质的情况，起重机的作业位置应离沟渠，基坑有必要的安全距离。 2、作业前应首先检查发动机传动部分，作业制动部分、仪表、钢丝绳以及液压传动等部分是否正常，当确认无问题后，方可正式作业，严禁酒后作业。 3、起吊前须检查确认绳进滑轮槽，各部位置正确到位，增加的压重就位，结合部的紧固等情况为可靠 4、启动起重臂时，须检查起重臂头部与塔身的固定是否解除，各部绳索、滑轮是否都在位。 5、建立现场安装保险措施，现场将派1名安全员专职安全管理，处理安全隐患；做到安全管理措施到位，安全管理防护措施到位。订立安全制度，做好醒目的安全警戒标志，施工区域必须设有警戒线对所有进场安装施工人员进行三级安全教育。进场人
桥钢栈桥施工方案
巴达铁路Ⅱ标石梯巴河特大桥钢栈桥 专项施工方案 中铁十六局集团巴达铁路工程指挥部 二〇一〇年十一月
目录 1.工程概况 (4) 2.钢栈桥设计 (5) 2.1设计荷载 (5) 2.2规程规范 (5) 2.3栈桥设计 (5) 2.3.1桥面高程 (5) 2.3.2栈桥布置形式 (6) 2.3.3钢栈桥构造 (7) 2.4钢栈桥受力计算 (7) 3.钢栈桥、钢平台施工 (11) 3.1工期安排 (11) 2010年11日15日-2011年1月31日。 (11) 3.2人员、设备配备 (11) 3.3桩基施工 (14)
3.4 桩顶纵横梁施工 (15) 3.5栈桥上部结构安装 (15) 3.6 栈桥拆除 (15) 3.7 栈桥、平台施工要点 (16) 4.技术保障措施 (17) 5.安全保障措施 (17) 6.保证工程质量措施 (19) 7.计划保证 (19) 8.文明施工目标及技术措施 (20) 8.1文明施工目标 (20) 8.2文明施工管理体系 (20) 8.2文明施工措施 (20) 9.施工环保目标及措施 (21) 9.1环保目标 (21) 9.2环保措施 (21)
1.工程概况 石梯巴河特大桥位于广元至达州线巴中至达州段巴河达县河段上，设计里程范围为D1K90+242.38～D1K91+694.42，长度为1462.94m，中心里程：D1K90+723,由4跨连续刚构和37跨预制T梁组成，跨度布置为：1×24+10×32+(48+2×80+48)连续刚构+25×32+1×24m。 巴河通航等级为Ⅵ级。百年一遇的洪水标高为H[1/100]=274.06M，流量Q=35630m3/s，流速V=4.76m/s，施工水位为H1=255.6m，最低通航水位为H2=247.65m。 10月-来年4月份为枯水季节。 河床已无覆盖层，为泥质夹砂岩和砂岩。
钢栈桥施工方案(最终版).
天津汉沽寨上大桥工程 栈 桥 及 施 工 平 台 施 工 方 案 编制单位:天津第三市政公路工程有限公司编制时间:2014年8月天津汉沽寨上大桥工程 栈桥及施工平台施工方案 编制: 审核: 批准: 目录 一、工程概况 (1 二、栈桥方案编制依据 (1 三、现场水文地质特征 (1 四、钢栈桥整体设计思路 (2 五、钢栈桥构造 (4
六、栈桥搭建施工工艺 (6 七、栈桥拆除施工工艺 (13 八、河道通航孔设置 (14 九、栈桥施工专项安全保证措施 (14 十、栈桥施工投入主要机械设备和材料计划 (17 十一、施工栈桥计算书 (18 (一条件参数 (18 (二相关计算 (19 (三计算结果汇总 (43 (四构件计算 (43 钢栈桥及施工平台施工 一、工程概况 天津汉沽寨上大桥位于汉沽中心城区太平街上,是蓟运河汉沽中心城区东西两岸的重要交通通道,西起四纬路与一经路平交路口环岛位置,终点位于太平街与新开南路的交口,路线全长约840.235米,采用双向四车道城市主干道标准,设计车速为50公里/小时,其中桥梁长度约为237.26米,桥梁面积约7117.8平米;道路面积约32580平米;地道面积约1066平米,地道断面面积约185平米,最大基坑深度4.5米,施工内容包括道路工程、桥梁工程、排水工程、照明工程、交通工程等。 本工程在施工时先在现状桥南侧新建一幅桥,待其通车后,再拆除旧桥,然后在旧桥位置新建一幅桥。本工程跨蓟运河大桥桥梁起点桩号K0+319.734,桥梁终点桩号K0+556.994,桥梁总长为237.26m,分左右幅实施,此外含滨河路下穿地道、南北侧辅道、医院路通道、人行及自行车上下梯道等。 蓟运河主桥宽度31m,跨径布置(20+3×31+(3×31+27.5,结构型式采用预制简支变连续小箱梁桥,桥梁面积7117.8m2;考虑行人和非机动车过桥,在蓟运河两岸引路处布置4座纵坡1:4的人行梯道,人行梯道宽度4.5m,总长度128.9m。 新建滨河路地道,地道断面全宽23.6m,地道长度31.016m,地道面积732m2,新建医院路通道,通道断面全宽13.8m,通道长度31m,通道面积427.8 m2,寨上大桥工程是连接海河东西两岸的一个重要节点工程,也是该地区重要的景观工程。 二、栈桥方案编制依据
钢栈桥施工方案
三江至柳州高速公路№3合同段 K28+030塘库特大桥1-2号桥墩临时钢栈桥施工技术方案 编制： 审核： 审批： 湖南金沙路桥建设有限公司 2013年10月
目录 1 工程概况 (2) 1.1 编制依据 (2) 1.2 编制原则 (2) 1.3 工程概况 (2) 2 施工计划安排 (3) 3 钢栈桥结构 (3) 3.1 设计标准 (3) 3.2 钢栈桥结构型式 (3) 3.3 桥台 (4) 3.4 防护结构 (4) 3.5安全设置 (4) 3.6 制滑墩设置 (4) 4 施工材料配备计划 (4) 5 施工机械配备 (5) 6 生产班组人员配置 (6) 7 钢栈桥施工方案 (6) 7.1 加工场 (6) 7.2 钢栈桥施工流程 (6) 7.2.1钢管桩制作 (6) 7.2.2钢栈施工方法 (7) 7.2.3 制滑墩施工 (9) 7.2.4下横梁施工 (9) 8 、安全保证措施 (12) 8.1 人员安全措施 (12) 8.2 水上施工安全措施 (12) 8.3 日常检查制度 (13) 8.4 用电安全措施 (13) 8.5 贝雷梁、横梁及桥面板安装安全措施 (14) 9 质量保证措施 (16) 9.1 质量保证组织措施 (16) 9.2 技术保证措施 (16) 9.3 制度保证措施 (16) 10 环保保证措施 (19) 10.1 环境保护体系框图 (19) 10.2 环境保护组织机构 (19) 10.3 环境保护工作保证措施 (19) 10.4 环境保护制度保证措施 (19) 11 附件 (19) 附件1：钢钢栈桥基础施工工艺 (19) 附件2：钢栈桥计算 (19) 附件3：K28+030塘库特大桥1～2号桥墩钢栈桥构造布置图 (19)
钢栈桥、钢板桩围堰施工方案
1.工程概况 2.钢栈桥设计 2.1设计荷载 因为是施工临时设施，具体计算荷载根据实际施工的情况进行考虑，按70T履带自行式起重车吊重不超过30吨，按1.1系数进行计算。 2.2规程规范 中华人民共和国交通部部标准《公路工程施工安全技术规程》（JTJ076-95）； 国家标准《钢结构工程施工及验收规范》（GB50205-95）； 建设部《建筑钢结构焊接规程》（JGJ81-91）； 中华人民共和国交通部部标准《公路桥涵施工技术规范》（附局部修订条文）（JTJ041-2000）；等相关规范。 2.3栈桥设计 ?栈桥为钢板桩止水帷幕辅助设施，栈桥合计长度1000m。因为是施工临时设施，具体计算荷载根据实际施工的情况进行考虑，按70T履带自行式起重车吊重不超过30吨，按1.1系数进行计算。 ?规程规范 ①中华人民共和国交通部部标准《公路工程施工安全技术规程》（JTJ076-95）； ②国家标准《钢结构工程施工及验收规范》（GB50205-95）； ③建设部《建筑钢结构焊接规程》（JGJ81-91）； ④中华人民共和国交通部部标准《公路桥涵施工技术规范》（附局部修订条文）（JTJ041-2000）； ⑤《装配式公路钢桥使用手册》－98等相关规范。
2.3.1桥面高程 根据水文地质情况，钢桥面高程暂定为：19.5m 2.3.2栈桥布置形式 栈桥基础采用φ630㎜，δ=12mm的钢管桩。为保证机械作业面要求，需设置栈桥。为方便机械进出作业，栈桥高度与入河处原挡墙顶高程同高。 栈桥在河道护砌范围外0.5m处布置，桥面宽度6m，栈桥桩基采用Φ600（厚12mm）钢管桩，单根长度15m。横向布置为每排4根钢管桩，间距2m，纵向布置间距5.5m。 管桩顶面横桥向架设45b型双拼工字钢横梁，每排桩布置1条，在其上方沿纵桥向架设45b型单拼工字钢纵梁，单拼工字钢横向间距为1m。单拼工字钢纵梁工字钢架设完毕后，在其上铺设20mm厚钢板。 栈桥结构断面图 河中墩栈桥下部结构为约15m长钢管桩，施工采用70T履带吊吊

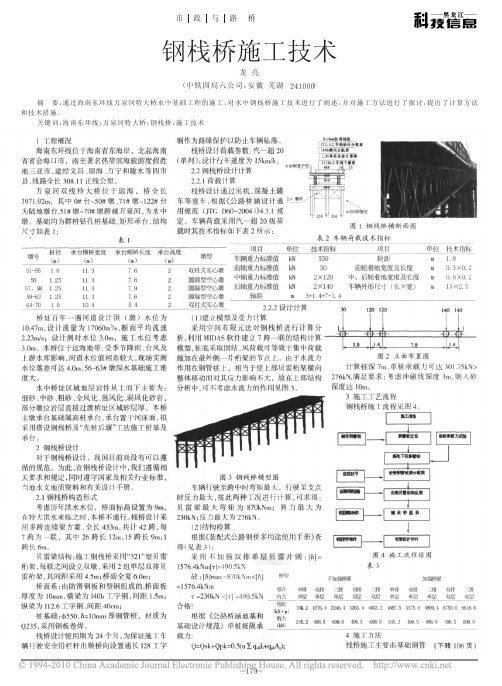

钢栈桥施工技术
海上钢栈桥施工技术 1、前言 桥梁施工沿线一般都要设施工便道辅助施工,由于桥梁施工环境得特殊性,必须采用相应得措施,保证桥梁正常施工。海域桥梁基础施工一般都采用搭设钻孔平台辅助施工得方法进行,在海滩环境可采用吹填得施工方法构筑施工便道,跨河跨海桥梁施工便道可采用钢栈桥得形式,针对跨纳潮河特大桥施工环境特点,并综合考虑施工进度与工程造价问题,最终设计钢栈桥与钻孔平台辅助主桥施工,钢栈桥施工便道不仅能够解决海上桥梁施工没有合适得操作空间得技术难点,而且还提供了安全、舒适得海上施工作业平台,同时对于海域环境没有污染,桥梁建成后容易恢复沿线海域环境,并不影响设计通航。 1、2工程概况 纳潮河特大桥位于曹妃甸岛后浅滩,处于曹妃甸煤码头通路路基工程公路段以南,曹妃甸综合服务区围海造地二期工程以北,已建成通车得通岛路河规划一港池之间,滩面高程约1、0m～0、7m,因周边工程取砂,本工程范围内局部分布有取砂坑,最深处约17、9m。曹妃甸特大桥全桥长7477、46m,共242孔,位于水中部分约为1、44Km。该特大桥自191#至216#共有26个墩台在纳潮河水域施工。设计浅滩部位采用吹填得方法构筑施工便道,水域部分全部设钢栈桥及钻孔平台,钢栈桥全长897m,根据主跨基础结构尺寸与施工需求分别设为8m、12m、15m三种宽度。 2、方案选择 为满足大桥桩基及墩台施工需要,采用在主桥桥线旁建造临时钢栈桥以辅助主桥施工得方案。根据主桥施工需要,综合考虑当地气象、水文等资料,设计钢栈桥结构形式为:栈桥标准桥跨为15m长,每四个标准跨为一联并设伸缩缝。下部结构采用打入式钢管桩基础。钢管桩顶面采用2I45b工字钢为横向连接得垫梁,顶面铺设“321”型贝雷片组成得贝雷梁,梁部结构为间距0、9m得双排单层“321”贝雷桁架,梁高1、5m,贝雷梁上面铺设间距为0、6m得型号为I25a工字钢,工字钢长度比桥面宽度大1、0m,桥面采用[30b槽钢满铺。钻孔平台也采用此方案,平台顶面标高与栈桥顶面标高一致。 结合工程实际情况,将距承台边缘最近距离为2、5m处作为栈桥边缘对钢栈桥进行设计施工,由于沿线承台结构尺寸不同,栈桥桥面设有8m、12m、15m三种宽度,栈桥平面变宽形式如“图1”所示,综合考虑水文特点及施工需要,将钢栈桥桥面顶标高设为5m。
钢栈桥施工安全方案正式版
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.钢栈桥施工安全方案正式 版
钢栈桥施工安全方案正式版 下载提示：此解决方案资料适用于工作或活动的进度安排中，详细说明各阶段的时间和项目内容完成的进度，而完成上述需要实施方案的人员对整体有全方位的认识和评估能力，尽力让实施的时间进度与方案所计划的时间吻合。文档可以直接使用，也可根据实际需要修订后使用。 一、工程概况 二、总体施工组织规划 1、工期 栈桥施工工期控制在20天以内，即20xx年11月10日开工，20xx年11月30日完工。 2、机械设备准备 安排一台50吨KH180型履带吊机加振动锤进行钢管桩插打作业，利用吊车进行桥面纵梁及桥面板的安装工作。 3、材料准备 Ф600钢管桩，I60工字钢纵梁，桥面
系[14槽钢组合钢板，联结系[20槽钢，联结钢板∮10。 4、人员情况 有施工栈桥经验的熟练工人15人，进行焊接钢管桩，清理桥面板，加固纵梁等工作。 三、施工方案 南水河特大桥栈桥先施工南岸栈桥，再施工北岸栈桥，北岸栈桥自南水河北岸侧向河中8#墩施工，南岸栈桥自南水河南岸侧向河中9#墩施工。 南岸栈桥利用南岸河堤的有利条件，KH180型履带吊机站在河堤上自岸边第一排及第二排钢管桩开始插打，钢管桩按照设计位置插打完后，采用吊机配合焊接工人
