一、板框压滤机的简介
机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。
该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。
自动保压压滤机用于污泥脱水和固液分离，广泛应用于化工冶金、炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松开液压缸。由滤板移动装置自动拉开每块滤板，开发出多种辅助功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等，用户可根据污泥性质进行选用，控制系统采用PLC编程控制，自动化程度高，工作稳定可靠。
1、机架部分
机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧板、机座、丝杆、减速厢和主梁等连接组成。支撑过滤机构的主梁，其材质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。设
备工作运行时，由丝杆推动压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。
2、过滤部分
过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。
3、电气控制部分
电气部分为半自动控制电控箱，由电流继电器控制压滤机的压紧自动停止，由行程开关控制松开自动停止。
二、板框压滤机主要技术参数：
压紧板最大位移mm 600
油缸额定压力MPa 16
外形尺寸mm 长3900×宽1500×高1450
整机重量kg 4300
地基尺寸mm L1:2830×b:660×c:1150
三、操作使用
1、压紧
按“压紧”按钮启动压滤机，至电动机负荷明显增大，电流继电器常闭点断开，电机自动断电后停止。
2、过滤
打开进料口的阀门开始进料，但要保证进料压力不可超过标牌上的额定压力，在压力的作用下，滤浆经过滤介质（滤布）过滤，滤液自动排出。
3、松开
当滤浆过滤完毕后，按下“松开”按钮，电动机反向运转，带动压紧板后退，后退至丝杆无螺纹处时按“停止”按钮或由行程开关自动停止，一个工作循环完毕。
四、保养和故障排除
1、保养
压滤机在使用过程中的保养非常重要，注意以下几点：
随时仔细检查各连接处是否牢固，各零部件使用是否良好，发现异常情况要及时通知维修人员进行检修。
对轴承、丝杆、齿轮等零件要定期进行检查，使各配合部件保持清洁，使其润滑性能良好、正常，以保证动作灵活。机座润滑油口、丝杆与齿轮间每班需注油二至三次（润滑剂必须使用液态润滑油）
对电控系统要定期进行绝缘性和可靠性试验，发现由电气元件引起的动作准确度差、不灵活等情况，要及时修理或更换电气元件。
要经常检查滤板的密封面，以保证其光洁、干净；压紧前，要对滤布进行仔细检查，保证其无折叠、无破损、无夹渣，使其平整完好，以保证过滤效果。
要经常冲洗滤布，保证过滤机构的密封性。
2、故障排除
序号故障现象产生原因排除方法
1滤板之间漏料1、进料泵压力过高
2、滤板密封面夹有杂物
3、滤布不平整，有折叠
4、三角带过松
1、重新调整
2、清理干净
3、整理滤布
4、调整三角带
2滤板破裂1、过滤时进料压力过高
2、进料温度过高
3、进料速度太快
4、滤板进料孔堵塞
5、滤布破损，出液口堵塞
1、调整进料压力
2、换高温板或滤前冷却
3、降低进料速度
4、清理进料孔
5、更换滤布，清理干净
3滤液不清1、滤布破裂
2、滤布选择不当
3、滤布开孔过大
1、更换滤布
2、重新试验、更换滤布
3、更换滤布
重庆中科过滤设备制造有限公司二0一三年七月一十五日
板框压滤机的资料
立式压滤机 1、设备简介及特点： HVPF立式全自动压滤机是一种全自动、高效、节能的先进固液分离设备。设备利用泵的压力、物料的重力以及气压或水压的作用，在滤布两侧形成压差，从而实现高效固液分离。广泛应用于矿山、冶金、化工、环保、医药、食品等行业。 特点： 1) 滤板层叠式结构,采用油缸自导向装置,运行平稳； 2) 过滤，挤压，洗涤，干燥，卸料，滤布再生整个运行过程可连续自动完成； 3) 过滤压力可达1.6MPa,对各种粘细物料及要求滤饼含湿低的场合 效果尤为显著； 4) 动力机构采用全液压控制，设备运行可靠； 5) 采用PLC+触摸屏+自动阀门控制，具有操作灵活，简便等特点。降低了生产成本和劳动强度； 6) 结构紧凑，占地面积小，使用压力大，工作效率是传统压滤机的几倍甚至十几倍； 功能描述： 目前已广泛应用于矿山精矿及尾矿脱水，冶炼、化工行业氧化物、电解渣、浸出渣、炉渣的脱水及环保污
水污泥废酸处理等。 工作原理： 1) 过滤阶段：当过滤板框关闭后，料浆经过料浆管被泵入滤腔。滤液透过滤布 进入滤液腔，再经滤液软管到达滤液总管后排出；同时，滤腔内形成滤饼。 过滤阶段 2) 挤压阶段：高压水通过高压水软管进入隔膜上腔，使隔膜向滤饼挤压，从而 将滤饼中的液体挤出。 挤压阶段 3) 洗涤阶段：洗涤液经过料浆管被泵送到过滤腔；再穿过滤饼和滤布后流入排 放管 洗涤阶段 4) 空气干燥：通过滤饼的气流携带水气，最大限度降低滤饼水份，同时排空滤 液腔。 空气干燥 5) 滤饼排放：当干燥过程完成后，组件打开，驱动机构带动滤布运行，滤饼随 布从两边卸出。 滤饼排放 设计选型指南： 由主机；液压站；水站；气水混合恒压反冲洗系统；控制系统等组成
压滤机国内标准系列号
全国分离机械标准化技术委员会 分离机械行业标准化体系 标委会成立以来，建立了全国分离机械行业的标准化体系，共计完成制修订标准160余项。产品标准的覆盖率超过90%。 分离机械行业的标准有以下几个层次： 按标准内容分： 基础标准：包括名词术语、型号编制方法 性能实验方法标准 产品标准：包括型式与基本参数、技术条件、产品质量分等标准 另部件标准：如滤芯、筛网标准 按标准级别分： 国家标准 行业标准（部标准） 行业内部标准（已经取消） 企业标准 按标准性质分： 强制性标准 推荐性标准 十二个国家标准： GB4774-84 离心机和过滤机名词术语 GB7779-87 离心机型号编制方法 GB7780-87 过滤机型号编制方法 GB7781-87 分离机型号编制方法 GB10894-89 分离机械噪声声功率级的测定 GB10895-89 离心机和分离机机械振动测试方法 GB10901-89 离心机性能测试方法 GB13327-91 带式真空过滤机技术条件 GB/T13218-91 带式真空过滤机型式与基本参数 GB/T13755-92 三足式离心机技术条件 GB/T13756-92 三足式离心机型式与基本参数 GB/T15186-94 分离机型式与基本参数 两个强制性标准： JB 8525-1997 离心机安全要求 JB 8686-1998 分离机安全要求 四个方法标准： JB/T9095-1999 离心机分离机锻焊件无损探伤技术规范 JB/T 6418-92 分离机械清洁度测定方法 JB/T 8051-96 离心机转鼓强度计算规范 JB/T 7217-94 分离机械涂装通用技术条件 离心机标准： JB/T8101-1999 离心卸料离心机 JB/T8652-1997 螺旋卸料过滤离心机 JB/T 445-92 上悬式离心机技术条件 JB/T4064-92 上悬式离心机型式与基本参数 JB/T447-92 活塞推料离心机技术条件 JB/T4063-91 活塞推料离心机型式与基本参数 JB/T502-91 螺旋卸料沉降离心机型式与基本参数 JB/T 4335-91 螺旋卸料沉降离心机技术条件 JB/T 7241-94 进动卸料离心机技术条件 JB/T5284-91 防爆型刮刀卸料离心机 JB/T 7220-94 刮刀卸料离心机
板框压滤机和螺杆泵选型
详细计算 1、板框压滤机的选型 已知：d Q /m 3003=总 （98%） d Q /m ?32= （70%） 1）求泥经过板框压滤机后体积 15 13.002.07.0198.01112112==--=--=ρρV V 倍数 ρ——含水率 1ρ——含水率 98%（表示未经压滤机处理泥的含水率） 2ρ——含水率70%（表示经过压滤机处理后泥的含水率） 31300m V = （含水率为98%） 计算得出：32m 20=V （15倍 板框压滤机后的处理量） 也就是说将含水98%的污泥经过板框压滤机后含水率在70%，体积缩小15倍。 2）板框机的选型计算 已知设备需要工作16小时，板框压滤机每次工作周期2小时（注意在选定设备时建议具体问问工作周期及保压时间）。 即可知一天内板框压滤机工作8个周期 于是得到板框压滤机滤室总容量：20/8=2.5m 3/周期=2500L/周期 以杭州金龙压滤机有限公司为例：（见横线提示）
螺杆泵的选型： h h V Q /30m .51h 16/m 300.5116) (33=?=?=（安全系数）（工作时间）设计流量总 要处理污水的工厂,往往为了节省成本,自建污水池,反应池,沉淀池来解决要处理的污水,但在选择厢式压滤机时候,往往并不清楚,到底该选择什么型号的压滤机才能处理每天要处理的污水,下面,粗略介绍－－这个方法很大众化,一般的工厂皆适合此法来计算污水处理量与压滤机的选配。 本文主要针对我司生产的厢式压滤机，应用在环保行业污泥脱水的选型设计参数阐述（过滤面积的设计计算），常用计算方法有湿污泥量法、干污泥量法以及悬浮物量法等方法，而在这些设计计算方法当中，湿污泥量法是相对精确及数据来源较好取得，建议优先采用此方法计算过滤面积： 湿污泥量法： 1、 过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L 的固体容积。 2、压滤前：体积V1（M3）、压滤前污水含水率a=97.5%~99.2%（一般经验值）。 3、压滤后：体积V2（M3）、压滤后污泥含水率b=75%。 4、压滤周期： 每天压滤次数t 。 5、 含固量平衡法：V1×（1-a ）= V2×（1-b ），得出V2= V1×（1-a ）/（1-b ）。 6、 过滤面积： =1000×V2/15/t=1000× V1×（1-a ）/（1-b ）/15/t 。 7、 举例说明：广东五金厂，每天经处理后（到污泥浓缩池）产生湿污泥量V1=6.0 M3，含水率a=98.0%，拟准备每天对污泥浓缩的污泥处理一次，其需选用压滤机的过滤面积=1000×6.0×（1-98%）/（1-75%）/15/1=32，根据计算建议选用35M2（比32 M2大点）的XMYJ35/800-UB 压滤机一台。 注：X ——为厢式压滤机。M －－-明流。Y －－－－液压自动。J －－-手动千斤顶。a ——为暗流（除污水含腐蚀性或易挥发等成份之外，一般不选择暗流。k ——可洗。b －－-不可洗。u ——塑料滤板
板框压滤机(全)
板框压滤机 一、机械式压滤机处理废水操作及注意事项 二、板框压滤机的使用 三、板框压滤机常见故障分析 机械式压滤机处理废水操作及注意事项 1、压紧滤板：接通电源，启动电机，将压滤机滤板压紧。注意压紧滤板前应检查滤板数量，应满足规定要求，滤板密封面之间不粘任何异物，滤布平帖于滤板无皱褶。 2、保压：机械压紧达到压滤机压力。 3、进料过滤：进入保压状态后，检查各管路阀门开闭状态，确认无误后启动进料泵，料液通过止推板上的进料孔进入各个滤室，在规定的压力下加压过滤，逐渐形成滤饼。在进料过程中注意观察滤液及进料压力变化。注意进料泵水位应正常，进料过程应连续，以免进料孔堵塞出现压差，导致滤板破裂。当滤液流出很慢滤饼压力达到5公斤以上时，关闭进料泵。 4、松开滤板卸滤饼：接通电源，启动电机，松开压紧板，卸除滤饼。 5、清洗整理滤布：定期对滤布进行清洗。清洗整理滤布时应仔细检查滤布是否有破损，进料孔、出液孔是否堵塞，每次进料都应认真检查进料口，以免造成压力差，导致滤板损坏。 注意：进料泵水位、油位变化；压滤机变速箱油位变化。
板框压滤机的使用 一、设备的安装及调试 1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。 2、压滤机周围应留有足够空间，以便于操作和维护保养。 3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。） 4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。 5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。 6、接通电源，检查是否正常。机械传动要检查电机正反转是否符合要求，减速箱、机头油杯机油是否加满，丝杆、齿轮润滑油是否加好。液压传动检查齿轮泵运转声音是否正常，液压系统有无泄漏情况，活塞杆进出是否平稳。 二、板框压滤机的操作规程 2.1、压滤机操作方法 （一）滤前检查 1．操作前应检查进出管路，连接是否有渗漏或堵塞，管路与压滤机板框、滤布是否保持清洁,进液泵及各阀门是否正常。 2．检查机架各连接零件及螺栓、螺母有无松动，应随时予以调整紧固，相对运动的零件必须经常保持良好的润滑，检查减速机和螺母油杯油位是否到位，电机正反转是否正常。 （二）准备过滤 1.接通外接电源，按动操作箱按钮，使电机反转，将中顶板退到适当位置，再按停止按钮。2．将清洁的滤布挂在滤板两面，并将料孔对准，滤布必须大于滤板密封面，布孔不得大于管孔，并抚平不准有折叠以免漏夜，板框必须对整齐，漂洗式过滤滤板次序不可放错。 3．按动操作箱上的正转按钮，使中顶板将滤板压紧，当达到一定的电流后按停止按钮。（三）过滤 1．打开滤液出口阀门，启动进料泵并渐渐开启进料阀门调节回料阀门，视过滤速度压力逐渐加大，一般不得大于0.6MPa，刚开始时，滤液往往浑浊，然后转清。如滤板间有较大渗漏，可适当加大中顶板顶紧力，但因滤布有毛细现象，仍有少量滤液渗出，属正常现象可由托盆接贮。
压滤机安装施工工艺标准
压滤机安装施工工艺标准 1 适用范围 本工艺标准适用于带式压滤机，箱式（或室式）压滤机和板框式压滤机的安装。 2 施工准备 2.1 技术准备 2.1.1 施工技术资料 2.1.1.1 设计资料（施工图、设计说明及技术规定等）。 2.1.1.2 随机技术资料（使用安装说明书、产品质量证明书、设备装箱单等） 2.1.2 现行施工标准规范 2.1.2.1《混凝土结构工程施工质量验收规范》 GB50204 2.1.2.2《机械设备安装工程施工及验收通用规范》 GB50231 2.1.2.3《厢式压滤机和板框压滤 机技术条件》 J B/T4333 2.1.2.4《污泥脱水用带式压滤机》 CJ/T31 2.1.2.5《石油化工施工安全技术规程》 SH3505 2.1.2.6《施工现场临时用电安全技术规范》 JGJ46 2.1.3 施工方案 2.1. 3.1《压滤机施工技术方案》 2.2 作业人员 2.3 设备的检查、验收、存放、保管 2.3.1设备的开箱检查、验收：设备的开箱检查在建设单位、监理单位、设备制造与供货厂商、施工单位等有关人员参加下，按下列项目进行检查，并做好开箱验收记录： 2.3.1.1 箱号、箱数以及包装情况； 2.3.1.2 设备名称、型号和规格； 2.3.1.3 装箱清单、设备技术文件、资料及专用工具； 2.3.1.4 设备有无缺损件、表面有无损坏和锈蚀等；金属辊表面的镀层或涂层应均匀，牢固，耐蚀，耐磨，衬胶的金属辊其胶层与金属表面应紧密贴合、牢固、不得脱落。 2.3.2 设备的存放、保管：设备的保管由专人负责。存放在露天仓库的设备采用道木或专用垫块进行垫
高，并采用帆布或防雨布进行覆盖。其零部件和专用工具进行标识存放于室内仓库，同时应采取防变形、防锈蚀措施。 2.3.3 到货设备及其附件，必须附有出厂合格证明书、装箱单和使用说明书等技术文件。 2.4 主要施工机具 2.4.1 主要施工机械：汽车起重机、焊机、空压机等 2.4.2 主要施工工具：活动扳手、套筒扳手、千斤顶、剪子、锯弓、手锤、扁錾、台虎钳、大锤、链式手葫芦、索具、卸扣和轧头、钢钎撬棍等。 2.5 测量及计量器具：水准仪、塞尺、框式水平仪、游标卡尺、钢卷尺、钢板尺等。 2.6 作业条件 2.6.1 施工场所已具备施工条件，所需的图纸资料和技术文件齐备，图纸会审已进行，施工方案已经编制好且审核批准，并进行技术交底。 2.6.2 现场安装施工应具备下列条件： 2.6.2.1 设备基础施工完毕，基础砼强度达到设计要求的75%，具备交接条件； 2.6.2.2 基础表面的浮浆层必须铲除，放置垫铁的基础表面应铲平。 2.6.2.3 基础表面需灌浆的部位应铲出麻点，基础表面、地脚螺栓预留孔内的杂物和积水应清除干净。 2.6.2.4 施工现场的水、电、道路畅通。安装施工地点及附近的建筑材料、泥土、杂物等已清理干净。 2.6.2.5 滤机安装现场应有足够空间，在平面上压滤机四周无障碍物的最小距离不小于滤板边长的３倍，离压滤机的上方不小于滤板边长的２倍。 3 施工工艺 3.1 工艺流程 3.2 工艺操作过程 3.2.1 压滤机的安装按下列顺序进行。 3.2.1.1 压滤机体积大，零件多，故在安装前，首先核查产品质量证明书，同时必须逐一按装箱单查点各零部件有否缺损，以免影响安装进度； 3.2.1.2 按图纸要求校对各基础中心距离和预留螺孔位置。然后，用扁铲剔平基础表面残留高低不平的
板框压滤机的资料和技术参数.doc12之令狐文艳创作
一、板框压滤机的简介 令狐文艳 机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。 该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。 自动保压压滤机用于污泥脱水和固液分离，广泛应用于化工冶金、炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松开液压缸。由滤板移动装置自动拉开每块滤板，开发出多种辅助功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等，用户可根据污泥性质进行选用，控制系统采用PLC编程控制，自动化程度高，工作稳定可靠。 1、机架部分 机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧板、机座、丝杆、减速厢和主梁等连接组成。支撑
过滤机构的主梁，其材质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。设备工作运行时，由丝杆推动压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。 2、过滤部分 过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。 3、电气控制部分 电气部分为半自动控制电控箱，由电流继电器控制压滤机的压紧自动停止，由行程开关控制松开自动停止。
隔膜式板框压滤机技术要求
隔膜式板框压滤机技术要求 隔膜压滤机整机配置要求： 1、压紧装置：双360型油缸压紧，压紧压力2MPa—2.5 MPa。 2、拉板：电机自动拉板小车，拉板链条（材质：碳钢） 3、机架大梁：H型钢制作（材质：Q345B，抗侧弯） 4、翻板：电机自动翻板，翻板材质304不锈钢。 5、隔膜板材质：满足JB/T4333.3厢式压滤机和板框压滤机第4部分：隔膜 滤板要求。 隔膜滤板材质采用TPE高强弹性体，进料压力0.6 -1.0MPa，压榨压力1.2 -1.6MPa，隔板厚85mm，配板厚75mm，隔膜滤板使用周期不低于3年。 6、液压油站：采用自动智能控制，采用一键启动模式，能够自动完 成卸料工作；油站本身必须具备放水功能； 7、过滤面积：400㎡ 8、过滤容积：6.0m3 9、压滤要求：压滤后物料含水率不大于25％；中标单位需对现场浆 液进行取样实验压滤，并化验压滤后物料含水率， 进行最终核定含水率。 10、整机具体尺寸需根据现场安装位置测绘，并采用独立气源工作。 11、压滤机进料方式：采用上角进料方式 12、控制系统设计为机-电-液一体化。采用可编程序控制器S7-200（PLC），单机单控。可完成压滤机自动压紧、自动拉板。带现场操作箱，具备现场和远传功能。
电动机采用变频控制。 配电柜材质要求防水、防腐； 13、控制回路采用24V控制； 14、所有外部电气元件必须具备防水功能； 15、保压及卸料时间连续可调； 16、电气元件选用ABB、施耐德等同级别品牌； 17、压滤机滤布：需根据现场浆液性能，提供配套滤布，滤布使用周 期不低于3个月。 18、安装要求：中标单位负责旧压滤机的拆除及新压滤机的安装及调 试，调试达到技术要求后，人员方可撤离。 19、施工工期：拆除及安装总工期不超过120小时 20、随机需提供整机1套（含独立气源系统）及滤布2套，并提供易 损件型号清单。
板框压滤机知识
板框压滤机知识 基本概述 板框压滤机分为厢式压滤机与板框式压滤机二种。 组成部分 板框压滤机的结构由三部分组成： 1、机架 机架是压滤机的基础部件，两端是止推板和压紧头，两侧的大梁将二者连执着起来，大梁用以支撑滤板、滤框和压紧板。为了满足高级卫生需要或防腐需要，机架需要包上不锈钢。 A、止推板：它与支座连接将压滤机的一端坐落在地基上，厢式压滤机的止推板中间是进料 孔，四个角还有四个孔，上两角的孔是洗涤液或压榨气体进口，下两角为出口（暗流结构还是滤液出口） b、压紧板：用以压紧滤板滤框，两侧的滚轮用以支撑压紧板在大梁的轨道上滚动。 C、大梁：是承重构件，根据使用环境防腐的要求，可选择硬质聚氯乙烯、聚丙烯、不锈钢包覆或新型防腐涂料等涂覆。 2、压紧机构 手动压紧、机械压紧、液压压紧。 A、手动压紧：是以螺旋式机械千斤顶推动压紧板将滤板压紧。 B、机械压紧：压紧机构由电动机（配置先进的过载保护器）减速器、齿轮、丝杆和固定螺母组成。压紧时，电动机正转，带动减速器、齿轮，使丝杆在固定丝母中转动，推动压紧板将滤板、滤框压紧。当压紧力越来越大时，电机负载电流增大，当大到保护器设定的电流值时，达到最大压紧力，电机切断电源，停止转动，由于丝杆和固定丝母有可靠的自锁螺旋角，能可靠地保证工作过程中的压紧状态，退回时，电机反转，当压紧板上的压块，触压到行程开关时退回停止。 C、液压压紧：液压压紧机构的组成由液压站、油缸、活塞、活塞杆以及活塞杆与压紧板连 接的哈夫兰卡片液压站的结构组成有：电机、油泵、溢流阀（调节压力）换向
阀、压力表、油路、油箱。液压压紧机械压紧时，由液压站供高压油，油缸与活塞构成的元件腔充满油液，当压力大于压紧板运行的摩擦阻力时，压紧板缓慢地压紧滤板，当压紧力达到溢流阀设定的压力值（由压力表指针显示）时，滤板、滤框（板框式）或滤板（厢式）被压紧，溢流阀开始卸荷，这时，切断电机电源，压紧动作完成，退回时，换向阀换向，压力油进入油缸的有杆腔，当油压能克服压紧板的摩擦阻力时，压紧板开始退回。液压压紧为自动保压时，压紧力是由电接点压力表控制的，将压力表的上限指针和下限指针设定在工艺要求的数值，当压紧力达到压力表的上限时，电源切断，油泵停止供电，由于油路系统可能产生的内漏和外漏造成压紧力下降，当降到压力表下限指针时，电源接通，油泵开始供油，压力达到上限时，电源切断，油泵停止供油，这样循环以达到过滤物料的过程中保证压紧力的效果。 3、过滤机构 过滤机构由滤板、滤框、滤布、压榨隔膜组成，滤板两侧由滤布包覆，需配置压榨隔膜时，一组滤板由隔膜板和侧板组成。隔膜板的基板两侧包覆着橡胶隔膜或聚丙烯隔膜，隔膜外边包覆着滤布，侧板即普通的滤板。物料从止推板上的进料孔进入各滤室，固体颗粒因其粒径大于过滤介质（滤布）的孔径被截留在滤室里，滤液则从滤板下方的出液孔流出。滤饼需要榨干时，除用隔膜压榨外，还可用压缩空气或蒸气，从洗涤口通入，气流冲去滤饼中的水份，以降低滤饼的含水率。 （1）过滤方式 滤液流出的方式分明流过滤和暗流过滤。 A、明流过滤：每个滤板的下方出液孔上装有水咀，滤液直观地从水咀里流出。 B、暗流过滤：每个滤板的下方设有出液通道孔，若干块滤板的出液孔连成一个出液通 道，由止推板下方的出液孔相连接的管道排出。 （2）洗涤方式滤饼需要洗涤时，有明流单向洗涤和双向洗涤，暗流单向洗涤和双向洗涤。 A、明流单向洗涤是，洗液从止推板的洗液进孔依次进入，穿过滤布再穿过滤饼，从无孔滤板流出，这时有孔板的出液水咀处于关闭状态，无孔板的出液水咀是开启状态。 B、明流双向洗涤是，洗液从止推板上方的两侧洗液进孔先后两次洗涤，即洗液先从一侧洗涤再从另一侧洗涤，洗液的出口同进口是对角线方向，所以又叫双向交叉洗涤。 C、暗流单向流涤是，洗液从止推板的洗液进孔依次进入有孔板，穿过滤布再穿过滤饼，从无孔滤板流出。
板框压滤机选型
如何选择厢式压滤机进行污水处理 要处理污水的工厂,往往为了节省成本,自建污水池,反应池,沉淀池 来解决要处理的污水,但在选择厢式压滤机时候,往往并不清楚,到底该选择什么型号的压滤机才能处理每天要处理的污水,下面,粗略介绍--这个方法很大众化,一般的工厂皆适合此法来计算污水处理量与压滤机的选配。 本文主要针对我司生产的厢式压滤机，应用在环保行业污泥脱水的选型设计参数阐述（过滤面积的设计计算），常用计算方法有湿污泥量法、干污泥量法以及悬浮物量法等方法，而在这些设计计算方法当中，湿污泥量法是相对精确及数据来源较好取得，建议优先采用此方法计算过滤面积： 一、湿污泥量法： 1、过滤面积标准：按国标生产制造的压滤机的过滤面积每平方等价于15L的固体容积。 2、压滤前：体积V1(M3)、压滤前污水含水率a=97.5%~99.2%（一般经验值）。 3、压滤后：体积V2(M3)、压滤后污泥含水率b=75%。 4、压滤周期：每天压滤次数t。 5、含固量平衡法：V1*（1-a）= V2*（1-b ），得出V2= V1*（1-a）/（1-b ）。 6、过滤面积：=1000*V2/15/t=1000* V1*（1-a）/（1-b ）/15/t。 7、举例说明：广东五金厂，每天经处理后(到污泥浓缩池)产生湿污泥量V1=6.0 M3，含水率a=98.0%，拟准备每天对污泥浓缩的污泥处理一次，其需选用压滤机的过滤面积=1000*6.0*(1-98%)/（1-75%）/15/1=32，根据计算建议选用35M2（比32 M2大点）的XMYJ35/800-UB压滤机一台。 注：X——为厢式压滤机。M---明流。Y----液压自动。J---手动千斤顶。a——为暗流（除污水含腐蚀性或易挥发等成份之外，一般不选择暗流。k——可洗。b---不可洗。u——塑料滤板。（注解中的字母与文本中的字母毫无关联。）
板框压滤机吊装方案
通州区益民水处理有限公司迁扩建设项目厂内及中途提升泵站设备安装总承包工程 板框压滤机吊装方案 编制： 审核： 审批： 编制单位：南通安装集团股份有限公司 二O一五年月 目录 一、工程概况-------------------------------------------------------------- 二、编制依据-------------------------------------------------------------- 三、吊装准备-------------------------------------------------------------- 3.1技术准备------------------------------------------------------------- 3.2现场条件准备--------------------------------------------------------- 3.3施工机具准备--------------------------------------------------------- 3.4施工人员准备--------------------------------------------------------- 四、吊装实施-------------------------------------------------------------- 4.1进行试吊------------------------------------------------------------- 4.2设备吊装------------------------------------------------------------- 4.2.1吊装布置----------------------------------------------------------- 4.2.2设备吊装----------------------------------------------------------- 4.2.3设备就位和收尾工作------------------------------------------------- 五、吊装安全注意事项------------------------------------------------------
板框压滤机的和技术参数
一、板框压滤机的简介 机械式压滤机是一种间隙性操作的加压过滤设备，适用于各种悬浮液的固液分离；分离效果好，结构简单，操作方便，安全可靠，广泛应用于石油、化工、陶瓷、染料、制药、制糖、食品、冶金、纺织、煤炭及环保等行业。 该压滤机采用机、电一体化设计制造，结构合理，操作简单方便，能实现滤板压、保压、滤板松开等各道工序；控制部分更加灵敏、安全；机械部分的压紧板、止推板和机座均采用优质钢板焊接而成，强度高，稳定性好，耐腐蚀，使用寿命长，是目前过滤行业最理想的设备。 机忆(K)里
自动保压压滤机用于污泥脱水和固液分离， 广泛应用于化工冶金、 炼油、酿造、洗煤、制药、自来水厂等行业的污水处理，是由液 压缸活塞将滤板压紧形成多个滤室，给料泵将污泥输送到每个滤 室，在一定压力下通过滤布进行污泥脱水，污泥脱水结束后，松 开液压缸。由滤板移动装置自动拉开每块滤板，开发出多种辅助 功能，如振打卸料装置、水洗滤布装置和隔膜挤压污泥脱水等， 用户可根据污泥性质进行选用，控制系统采用 PLC 编程控制，自 动化 程度高，工作稳定可靠。 1、机架部分 机架是整套设备的基础，它主要用于支撑过滤机构，由止推板、压紧 板、机座、丝杆、减速厢和主梁等连接组成。支撑过滤机构的主梁，其材 质是优质槽钢，它具有抗拉、抗弯、强度高、耐磨性高、韧性好等特点。 止推板、压紧板和机座均采用优质钢板焊接而成，减振性好、强度高。设 备工作运行时，由丝杆推动
压紧板，将位于压紧板和止推板之间的滤板及滤布压紧，以保证滤浆在滤室内进行加压过滤。 2、过滤部分 过滤部分是按次序排列在主梁上的滤板和夹在滤板之间的滤布所组成的。采用独特工艺压制而成的滤板机械性能良好，化学性能稳定，耐压、耐热、耐腐蚀、无毒，表面平整光滑、密封好、易洗涤等特点。过滤开始时，滤浆在进料泵的推动下，经止推板的进料口进入各滤室内，滤浆借进料泵产生的压力进行固液分离，由于过滤介质（滤布）的作用，使固体留在滤室内形成滤饼，滤液由水嘴或出液阀排出。若滤饼需要洗涤，可由止推板上的洗涤口通入洗涤水，对滤饼进行洗涤，若需要含水率较低的滤饼，可从洗涤口通入压缩空气，透过滤饼层，挤压出滤饼中的一部分水份。 3、电气控制部分 电气部分为半自动控制电控箱，由电流继电器控制压滤机的压紧自动停止，由行程开关控制松开自动停止。 板框压滤机主要技术参数：
板框压滤机使用说明与维护手册
板框压滤机使用说明与维护手册 一、板框压滤机型号说明 XMA-LY4-80-U板框压滤机4-80m2板框压滤机有明流与暗流两类，有手动千斤顶、液压、自动保压、自动拉板，机型根据客户自己需求所定。 二、板框压滤机结构与工作原理 1、板框压滤机结构 板框压滤机主要由机头、后顶板、中顶板、拉杆和板框组成。 （1）根据压紧方式不同可分为手动、机动、液压三种方式： a.手动压紧：是以螺旋式机械千斤顶推动中顶板将滤板压紧。 b.机械压紧：压紧机构由电动机、蜗轮蜗杆减速器、大小齿轮、丝杆和螺母组成。压紧时，电动机正转，带动减速器，使丝杆在螺母中转动，推动中顶板将板框压紧。当电机电流达到一定数值时（即最大压紧力），关闭电源，停止转动。退回时，电机反转即可。 c.液压压紧：液压压紧机构由液压站、油缸、丝杆、锁紧螺母组成。液压站的组成有：电机、集成块、齿轮泵、溢流阀（调节压力）、手动换向阀、压力表、油管、油箱。液压压紧时，推动手动阀，使液压站通过齿轮泵提供高压油，使活塞 杆与丝杆顶出，推动中顶板将板框压紧。当压力达到溢流阀设定的压力值（压力表显示）时，手动阀复位，并关闭电机电源，压紧动作完成。退回时，反方向推动手动阀，活塞杆、丝杆、中顶板开始收回。 （2）根据板框形式可分为板框式、厢式、囊式三种。 2、板框压滤机工作原理 待过滤的料液通过输料泵在一定的压力下，从后顶板的进料孔进入到各个滤室，通过滤布，固体物被截留在滤室中，并逐步形成滤饼；液体则通过板框上的出水孔排出机外。 板框压滤机的排水可分为明流和暗流两种形式。滤液通过板框两侧的出水孔直接排出机外的为明流式，明流的好处在于可以观测每一块滤板的出液情况，通过排出滤液的透明度直接发现问题；若滤液通过板框和后顶板的暗流孔排出的形式称为暗流。 板框根据滤饼是否需要漂洗又可分为漂洗式和压干式两种。我们的压滤机采用双向同步洗涤，当需要洗涤时，关闭漂洗板的出水阀，同时打开压干板出水阀，漂洗水在一定的压力作用下，于漂洗板水槽穿过滤布、透过滤饼、在穿过滤布到达压干板水槽，汇流入排液阀排出机外。这样，经过循环漂洗后，滤饼中残留的滤液被漂洗水充分地带出机外，达到了漂洗效果。 三、安装调试| 1、按照供方提供的底脚尺寸设计预埋孔，采用两次灌浆法。 2、压滤机周围应留有足够空间，以便于操作和维护保养。 3、压滤机应水平放置在地坪上，后顶板用底脚螺拴固定在基础上。（注：底脚螺拴一般只固定后顶板，因拉干由于板框的压力产生一定的向下弯曲，当压滤机压紧工作时，拉干被拉直，从而产生小量位移，如果两端同时固定，有可能导致压不紧或者损坏机架。 4、滤布的材质、规格按照过滤的物料、压力、温度而定，应选择适宜的滤布。 5、板框按照要求整齐地排放在机架上，将加工好的滤布整齐地排在滤板上，注意滤板间进料孔和漂洗孔相对应。
板框压滤机和螺杆泵选型
详细计算 1、板框压滤机的选型 已知：Q总300m'/d （98%） Q2 ?m3/d （78% ） 1）求泥经过板框压滤机后体积 V2 1 i 1 0.98 0.02 1 厂 - - 倍数 V1 1 2 1 0.7 0.3 15 ――含水率 1 ――含水率98% （表示未经压滤机处理泥的含水率） -――含水率70% （表示经过压滤机处理后泥的含水率） 3 V 300m （含水率为98%） 计算得出：V- 20m3（15倍板框压滤机后的处理量） 也就是说将含水98%的污泥经过板框压滤机后含水率在70%，体积缩小15倍 2）板框机的选型计算 已知设备需要工作16小时，板框压滤机每次工作周期2小时（注意在选定设备时建议具体问问工作周期及保压时间）。 即可知一天内板框压滤机工作8个周期 于是得到板框压滤机滤室总容量：20/8=2.5m 3/周期=2500L/周期

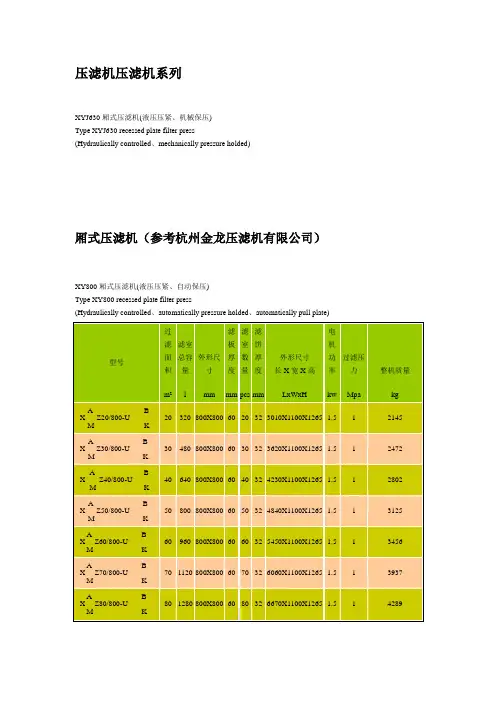

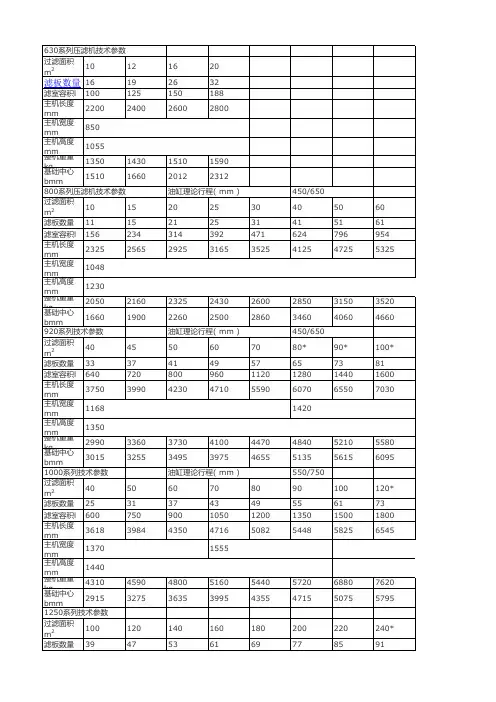

以杭州金龙压滤机有限公司为例：（见横线提示）
