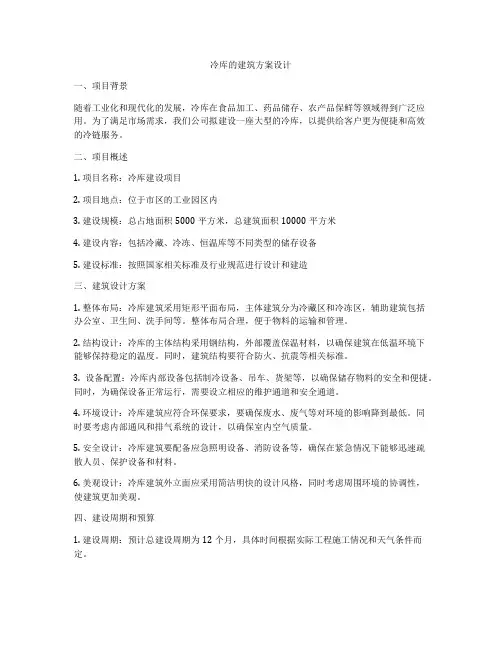

冷库建筑方案设计要点
冷库建筑设计要点
冷库主要用于食品的冷冻加工和冷藏。它不同于一般的工业和民用建筑，是一种有严格的隔热性、密封性、坚固性和抗冻性要求的独特结构的建筑。
冷库的分类>冷库的分类
按用途
生产性冷库
分配性冷库
综合性冷库
零售性冷库
按冷库容量
大型冷库（10000t以上）
大中型冷库（5000t—10000 t）
中小型冷库（500t—5000t）
小型冷库（500t以下）
按冷藏温度
高温冷库（-2℃至+8℃）-20C以上）
中温冷库（-10℃至-23℃）；
低温冷库（-23℃至30℃）；
超低速冻库（-30℃至-80℃）。低温冷库（-150C以下）
工作间 10℃~18℃
冷藏库 0℃~10℃
冷冻库 -18℃~-22℃
速冻库 -25℃以下
低温库 -60℃~-80℃
按结构
土建式冷库
装配式冷库
土（石）洞冷库
冷库建筑的组成和结构特点
1、冷库由主体建筑和附属建筑组成.主体建筑包括冷却间、冻结
间、冷却物冷藏间、冻结物冷藏间、冰库以及沟通库内外运输的穿堂、、月台和楼（电）梯等；附属建筑包括制冷机房、变配电间、电控间、制冰、包装挑选（整理间）、循环水池等。主体建筑和附属建筑的内容应根据冷库的实际用途来设置，不宜搞大而全或小而全。
2、冷库在厂区内的布置：冷库应按夏季最大频率风向布置在厂内
牲畜、家禽、鱼类等原料区和锅炉房、煤场、污水处理站的上风侧；库区布置应做到近远期结合，以近期为主，适当考虑今后扩建的可能。库房与厂内建（构）筑物的卫生防护距离。
注: 冷库公称容积小于2000立方米时, 防护距离可适当缩小
氨压缩机房的位置应靠近冷负荷最大的冷间，并应有良好的自然通风条件。变配电室应布置在机器间的附近。
3、库房布置
（1）应满足生产工艺流程要求，运输线路要短，避免迂回和交叉；
(2) 冷藏间柱网尺寸和净高应根据建筑模数和货物包装规格、托盘大小、货物堆码方式以及堆码高度等因素确定；
(3) 冷间应按不同的设计温度分区、分层布置；
(4) 冷间建筑的设计应尽量减少建筑的外表面积。库房屋面及外墙宜涂白色或浅色。
4、冷藏间的分间：
（1）按食品的特性及冷藏要求分间；
（2）有异味的食品应单间储存；
（3）冻结物冷藏间宜采用大房间；储存水果、蔬菜和鲜蛋的冷却物冷藏间宜适当采用较小房间。
（4）库房宜采用常温穿堂，必要时可采用有冷却设备的特定温度穿堂。
土建式冷库结构：
1.土建冷库的基本构造
土建冷库由地下构造、地坪构造、墙体构造和屋盖构造组成
1、地下构造：指地基和基础，保证冷库的稳定性和耐久性。
2、地坪构造：指冷库底层的地面部分，一般自上而下由面层、防潮层、隔热层、防潮层、热层和基层构成。冷库底层冷间设计温度低于0℃时，地面应采取防止冻胀的措施。如架空地坪或在地坪下埋设管道，让自然风或热风、热油或加热的不冻液在管道中循环。注：地面下为岩层或砾层，且地下水位过低时可不作处理。
3、墙体、屋盖构造：应铺设隔热层和防潮层。
>保温隔热层：
（1）相邻同温冻结物冷藏间的隔墙可不设隔热层；上下相邻两层均为同温冻结物冷藏间时，其两层间的楼板也可不设隔热层；库房阁楼屋面上宜设置通风层或隔热层；无阁楼的库房屋面隔热层上宜设通用层。
（2）库房围护结构隔热层应防止在下列部位形成冷桥：
外墙、隔墙、地面及楼面隔热层的相互交接处；门洞和管孔的四周；冷藏门门洞外面局部地面和楼面；柱子与地面或楼面的交接处。
（3）块状隔热材料的粘结严禁采用含水粘结材料。
>隔汽防潮层：
（1）围护结构两侧设计温度等于或大于5℃时，应在温度较高的一侧设置隔汽层。
（2）外用的隔汽层应与地面隔热层上下的隔汽层或防潮层搭接；冷却间或冻结间隔塔的隔热层两侧均宜设置防潮层；隔墙隔热层底部应设防潮层；楼面、地面的隔热层上、下、四周应作防潮层或隔汽层。
（3）库房阁楼屋面上宜设置通风层或隔热层；无阁楼的库房屋面隔热层上宜设通用层。
装配式冷库结构：
各种建筑构件和隔热板，由专门的工厂进行专业生产预制，然后在施工现场进行组装。目前大多数小型装配式冷库，均可进行二次拆装。装配式冷库分为室外型和室内型：室外型：大中小型装配式均为室外型设计，与室内型不同的是室外型需要加盖外围护结构和基础。外围结构可防风，防雨，防晒。室内型：建筑在已有的建筑物室内的小型装配式冷库。
装配式冷库有以下几个优缺点：
1、由于隔热板和建筑构件可以先在工厂内预制，现场进行组装，
可大大缩短工程的施工周期。
2、冷库的整体密闭隔汽性能好。
3、由于库板不受冻融循环的影响，库房的降温速度不受温度的
影响限制。但土建冷库是不允许的。
4、由于现场安装有利于日后的维护和保养。
5、采用涂塑钢板的装配冷库，可满足食品储藏的卫生要求。
基本构造：
1、地下结构：与土建库相似。
2、外围结构：即装配库的外套，由钢结构架、屋面板和外围板（均为彩色或镀锌波纹钢板）构成。以保证里面的围护结构免受风吹日晒雨淋。
3、围护结构：外围结构中的库体，包括墙、顶和地坪，是装配库的关键结构，墙、顶均用彩钢夹心保温板（又称“三明治”板），这是一种新型的复合建筑板材，其两个面层为不足一毫米的彩色（或镀锌）波纹钢板或铝合金板，芯材为热导率极小的硬质聚氨酯泡沫塑料或聚苯乙烯泡沫塑料。“三明治”板的装配承插型、对接型、钩扣型等多种形式。
聚氨酯板材板材装配用拉力锁
4 冷藏门：门扇构造类似“三明治”板，里面增加了钢龙骨，以增强门的坚固性。按门的开启形式分为旋转门和推拉门；按开启方式分为手动门和自动门。为减少开门时的冷量损失和库内霜、冰的额外生成量，通常在冷藏门上方设置可以隔断库内外热湿交换的空气幕
。
（冷库）结构设计总说明
1．工程概况
简述本工程的概况。一般包括建筑地点、使用功能、层数（地上、地下）、总高度、面积及结构体系（基础、主体）等，当工程有区段划分时，应绘出小比例的示意图表示各区段的位置和方向。有人防要求时应说明人防工程的抗力等级。
——本部分可简写成一段，也可分项单写。
2．建筑结构安全等级及设计使用年限
2.1 建筑结构的安全等级：一、二、三级（选择一种）
2.2 结构设计使用年限：50年
2.3 建筑抗震设防类别：甲、乙、丙、丁类（选择一
种）
2.4 地基基础设计等级：甲、乙、丙级（注意：北京
DBJ01-501-92分为一、二、三级）（选择一种）
2.5 剪力墙抗震等级为级，框架抗震等级为级。
——还可加入建筑物的耐火等级、地下室防水等级
3．自然条件
3.1 基本风压： kN/㎡
地面粗糙度类别：类
3.2 基本雪压： kN/㎡
3.3 场地地震基本烈度：度
抗震设防烈度：度（ g）设计地震分组第组
建筑场地类别：类
3.4 场地标准冻深： m
3.5 场地的工程地质条件——本部分应摘自地勘报告
3.5.1 提供本项目岩土勘察报告的名称、编号、编制日期，地质勘察单位名称；
3.5.2 地形、地貌的简单描述；
3.5.3 地层岩性自上而下的描述；
3.5.4 地下水：地下水的类型、埋深和标高、设防水位的标高、地下水的腐蚀性。
3.5.5 主要结论及基础方案
4．本工程设计标高±0.000相当于绝对标高 m。
5．本工程设计所遵循的规范、规程、标准——本部分可根据具体工程选用或删节。
本工程按现行国家设计标准进行设计，施工时除应遵守本说明及各设计图纸说明外，尚应严格执行国家及工程所在地的有关规范或规程。
6．设计计算程序
6.1 结构整体分析：框架计算采用软件。（年月版）
板柱—剪力墙计算采用软件。（年月版）
6.2 基础计算
7．设计采用的均布活荷载标准值——本部分可根据具体工程选用，增加或删节。
冰库（冰块堆高h米）： 9h kN/㎡
穿堂人行楼梯间： 3.5 kN/㎡
穿堂楼层地面： 15kN/㎡
冷却物冷藏间楼面： 15kN/㎡
冻结物冷藏间楼面： 20kN/㎡
电梯机房地面： 7.0kN/㎡（应按电梯样本荷载取值）
冷库及库房屋面： 1.5kN/㎡
穿堂屋面（上人屋面，设备重量另计）：2.0kN/㎡
（不上人屋面）： 0.7kN/㎡
急宰间，机房操作平台： 2.0kN/㎡
其它按《建筑结构荷载规范》GB50009-2001取值。
8．地基基础
8.1 当采用天然地基时，要说明基础的埋置深度，地基土持力层的编号，地基土承载力特征值。开挖后钎探和验槽要求等。
8.2 需要进行处理的地基，说明地基处理方案和处理后应达到的技术要求（如地基承载力特征值、沉降量、差异沉降量的要求）等。
8.3选用桩基础时，说明桩的类型、成孔工艺、单桩承载力和试桩的的技术要求。
8.4 特殊地基（如湿陷土、膨胀土、液化土等）的处理技术要求。
8.5 基坑支护、降水、基坑排水以及确保附近建筑安全的技术要求，有抗浮要求时，提出抗浮措施和停止降水的时间。
8.6 地下水对结构有腐蚀性时的处理技术要求。
8.7 基坑开挖注意的事项、回填土要求（如回填步骤、压实系数）等、地下室内和设备基础下回填土的材料和要求。
8.1 开挖基槽时，不应扰动土的原状结构，如经扰动，应挖除扰动部分，根据土的压缩性选用级配砂石（或灰土，素砼等）进行回填处理。当采用级配砂石或灰土时压实系数应大于0.94。
8.2 施工时应人工降低地下水位至施工面以下500mm，开挖基坑时应注意边坡稳定，定期观测其对周围道路市政设施和建筑物有无不利影响，非自然放坡开挖时，基坑护壁应做专门设计。
8.3 基础施工前应进行钎探、验槽，如发现土质与地质报告不符合时，须会同勘察、施工、设计、建设监理单位共同协商研究处理。
8.4 机械挖土时应按有关规范要求进行，坑底应保留200mm厚的土层用人工开挖。
8.5 底层内隔墙，非承重墙（高度<4000mm）可直接砌置在混凝土地面上，如图所示。
9．主要结构材料
9.1 混凝土强度等级：（除图中注明者外）
素混凝土垫层
基础
框架梁、柱、剪力墙
楼板、楼梯板
圈梁、雨蓬、构造柱
9.1.1 按一、二级抗震等级设计的各类框架中的纵向受力钢筋，当采用普通钢筋时，其检验所得的强度实测值应符合下列要求：
（1）钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；
（2）钢筋的屈服强度实测值与强度标准值的比值不应大于1.30。
9.1.2 柱子混凝土强度等级高于楼层梁板时，梁柱节点处的混凝土按以下原则处理：
（1）凡柱子混凝土强度等级高于楼层梁板混凝土强度等级不超过一级者，梁柱节点处的混凝土，可随梁板一同浇筑。
（2）柱子混凝土强度等级高于楼层梁板混凝土强度等级不大于二级者，而柱子四边皆有现浇框架梁者，梁柱节点处的混凝土可随梁板一同浇筑。
（3）当不符合上面两条的规定时，梁柱节点处的混凝土应按柱子混凝土强度等级单独浇筑如下图，在混凝土初凝前即浇筑梁板混凝土，并加强混凝土的振捣和养护。
9.2 钢筋及钢材：
9.2.1 钢筋：HPB235级钢筋（），HRB335级钢筋（），HRB400级钢筋（）。
9.2.2 钢板及型钢：采用Q345，Q235号钢。
9.2.3 钢材的抗拉强度实测值与屈服强度实测值的比值不应小于 1.2，钢材应有明显的屈服台阶，且伸长率应大于20%。
9.2.4 承重结构采用的钢材应具有抗拉强度、伸长率、屈服强度和硫、磷含量的合格保证，对焊接结构尚应具有碳含量的合格保证。焊接承重结构以及重要的非焊接承重结构采用的钢材还应具有冷弯试验的合格保证。
9.3 焊条：
HPB235钢筋采用E43XX型，HRB335，HRB400钢筋采用E50XX型，钢筋与型钢焊接随钢筋定焊条。
9.4 油漆：
凡外露铁件必须在除锈后涂防腐漆，面漆两道，并应经常注意维护。
9.5 墙体：
9.5.1 砖：±0.000以下不低于MU10。以上见建施图或结施图。
9.5.2 砂浆：±0.000以下不低于M5水泥砂浆，±0.000以上采用M5混合砂浆。
非承重墙材料见建筑图，其密度不大于800㎏/m3。
9.6 冷间要求：
9.6.1冷间内使用的水泥和混凝土应符合下列规定：
（1）冷间内不得使用火山灰质水泥和掺有火山灰质材料的矿渣水泥；
（2）不同品种水泥不得混合使用，同一构件不得使用两种水泥；
（3）冻结间（快速冷却间）、冻结物冷藏间、冰库、负温穿堂等应优先使用高于425号的普通硅酸盐水泥，亦可使用高于425号的矿渣水泥，冷却间、冷却物冷藏间应使用高于325号的普通硅酸盐水泥或矿渣水泥。
（4）冷间用的混凝土强度等级C30水灰比不得大于0.60，每立方米混凝土水泥用量不得少于300㎏。
（5）冷间用的混凝土抗冻标号应不低于D50。
9.6.2 冷间内砌体应采用强度等级不低于MU10的实心砖，并应用水泥砂浆砌筑和抹面。砌筑用水泥砂浆强度等级应不低于M7.5。
9.6.3 工程投产前，对降温要进行控制，每日降温不得超过3℃，当库房（快速冷却间）温度降到4℃时，应保持3—4天，然后再继续降温。
9.6.4 冷间施工应严格按照《冷藏库建筑工程施工及验收规范》（SBJ11-2000，J40-2000）执行。
10.1 混凝土保护层（mm）（图中注明者外）
（1）基础：下部钢筋底面有垫层40；无垫层70；上部钢筋25；
（2）各层楼板、楼梯板15；
（3）框架柱30；且不宜小于纵筋直径；梁25；且不宜小于纵筋直径；
（4）冷间内钢筋混凝土保护层最小厚度（mm）见下表
0℃以上库房为二a类，0℃以下库房及冻结间为二b 类。
构件名称保护层最小厚度
板（包括无梁楼板）厚度>100 板面钢筋 20
板底钢筋 25
厚度<100 板面钢筋 20
板底钢筋 25
梁 35
柱 35
注：各构件可以采用不低于相应混凝土构件强度等级的素混凝土垫块来控制主筋保护层厚度。
10.2 结构混凝土环境类别及耐久性的基本要求：
0℃以上库房为二a类，0℃以下库房为二b类，其他为一类。
环境类别最大水灰比最小水泥用量（㎏/m3）最低混凝土强度等级最大氯离子含量（%）最大碱含量（㎏/ m3）
一 0.65 225 C20 1.0 不限制
二 a 0.60 250 C25 0.3 3.0
b 0.55 275 C30 0.2 3.0
三 0.50 300 C30 0.1 3.0
10.2 本施工图设计采用平面整体表示法，制图规则和构造要求见03G101-1《混凝土结构施工图平面整体表示法制图规则和构造详图》图集。
10.3 梁柱钢筋应优先采用机械连接或焊接。钢筋的锚固长度及搭接长度见03G101-1图集。
10.4 各建筑物的屋面梁节点配筋均参照03G101-1图集施工。
10.5 现浇板及混凝土板上预留D<300mm小洞时，钢筋从洞边绕过，不得切断。洞口位置见各专业图纸。当D>300mm 时，洞口需加固，位置及大样见各单体图。
10.6未注明的现浇板分布筋的截面面积不宜小于单位宽度上受力钢筋截面面积的15%；且不宜小于该方向板截面面积的0.15%。
本条由设计人员根据具体工程计算后写明配筋值。
11．砌体与混凝土柱的连接及圈梁、过梁、构造柱的
要求：
11.1 女儿墙高度h≤600时，墙体设拉筋大样参见97G329（三）57页节点1。女儿墙高度600 11.2 填充墙与框架柱的拉接参见97G329（三）58页节点4、5，预埋拉筋伸入墙内的长度，6、7度时不应小于墙长的1/5且不小于700mm，8、9度时宜沿墙全长贯通。墙长大于5m时墙顶与梁（板）的拉结见97G329（三）60页节点4。当墙长超过层高2倍时，应每隔6m 加设构造柱。其断面为240×240，配筋4φ12φ6@200。下端锚入基础梁或基础，上端锚入板或梁内，构造要求见97G329（三）36～39页。
11.3 构造柱与砖墙的拉结大样参见97G329（三）36页节点1、2。圈梁转角配筋大样参见97G329（三）41页节点1、2。
11.4 框架填充墙及隔墙当高度>4m时，在门洞口上方或1/2墙高处设圈梁一道，截面宽同墙厚，高180mm，主筋4φ12，箍筋φ6@250（用于240墙），6φ12，φ6@250（用于360墙），
11.5门窗过梁：墙砌体上门窗洞口应设置钢筋混凝土过梁（见下标）；当洞口上方有承重梁通过，且该梁底标高于门窗洞顶距离过近，放不下过梁时，可直接在梁下挂板，见下图示。
过梁表（混凝土等级为C20）
L h a ①②③
<1000 120 240 2φ10 φ8@150
1000 1500 1800 2400 注：荷重仅考虑L/3高度墙体自重，当超过或梁上作用有其它荷载时，应另行计算。
12．施工要求
12.1 本工程施工时均应符合国家，地区及省市内的有关规范规程。
12.2 基础、混凝土墙、楼板上预留洞、预埋件或预埋套管，均系制冷、屠宰、暖通、给排水、消防、电气等专业所用。因此，在土建施工时需与这些专业密切配合，不得遗漏。
12.3 直接置于楼板上的隔断墙应采用轻质建筑材料，施工时不得随着改变设计要求，也不得在楼板上随意增加隔断墙。
12.4 钢构件应准确无误地核对全部尺寸后下料加工，梁上小连接件定位应注意其方向，须保持与钢构件布置图的要求一致。
12.5 钢结构焊缝质量等级为Ⅱ级，砌体施工质量控制等级为B级。
12.6 钢柱脚在地面以下的部分应采用强度等级较低的混凝土包裹（保护层厚度部应小于50mm），并应使包裹的混凝土高出地面不小于150mm。当柱脚底面在地面以上时，柱脚底面应高出地面不小于100mm。
13．冷库构造要求——本部分可根据具体工程选用或删节。
13.1 冷库外墙与库内承重结构之间每层均应设置锚系梁，间距为6米。墙角处不应设置，墙角至第一个锚系梁的距离不小于6米。地震区锚系梁做法可采用钢管或三角形砼梁。大样见图示。
13.2 冷库墙角砌体应适当配筋。见图示。
13.3 当多层冷库外墙为自承重墙且顶部与屋面板脱开时，其顶部宜设置双角钢拉梁与边柱接结，构造如图。
14．电气避雷做法：
电专业利用建筑物部分柱内主筋作建筑物防雷引下线，该钢筋底部与基础钢筋焊接，顶部加焊2φ10钢筋加焊钢筋伸出屋面作防雷引下线的柱位置见电施图，施工时应与电专业配合。
15．预埋件：
15.1 所有的预埋件及预留孔应按各专业的图纸予埋、予留、不得遗漏。
15.2 预埋件及预留洞表示方法见建筑结构制图标准。
15.3 受力预埋件的锚筋应采用HPB235级，HRB335级或HRB400级钢筋，严禁采用冷加工钢筋。
15.4 预制构件的吊环应采用HPB235级钢筋制作，严禁使用冷加工钢筋。吊环埋入混凝土的深度不应小于30d，并应焊接或邦扎在钢筋骨架上。
16．其它：
16.1 本套结构施工图之中全部尺寸（除注明者外）均以毫米为单位，标高以米为单位。
16.2 未经结构工程师允许不得改变使用环境及原设计的使用功能。
16.3 设计文件交付后，设计变更通知书须经我院设计部盖章方有效，洽商文件须有本项目设计人及建设单位授权人共同签字方有效。
16.4 各单体结构施工图说明与本说明不一致时，以单体图纸说明为准。
建筑设计管理要点
建筑设计管理 一、目的 将项目开发的理念及意图，项目策划的要求，通过调研所确定的市场需求以及开发商对项目开发的投资成本、进度、质量等诸多要求通过专业设计人员的设计，以图纸、文字说明、概算等表现形式确定下来，为后续的工程实施工作确立一个科学、严密、详细、清晰的书面依据。 二、适用范围 1．公司物业开发项目的规划设计、建筑环境方案设计、初步设计及施工图设计。 2．公司物业开发项目的特种专业设计，包括供电设计、供水设计、供气设计、室外管线设计、弱电系统设计及其他特种专业设计。 三、控制目标与控制点 控制目标控制点 确保公司的开发理念及意图、市场及消费者需求、项目开发策略要求等能通过各阶段方案设计充分体现·通过考察及综合评价选择参与方案投标的设计公司 ·组织编写方案设计任务书 ·各级设计管理人员与各设计公司充分沟通 ·成立内部评审委员会对各设计方案会审及调整 ·给予参与方案投标的设计公司以平等竞争的机会，充分挖掘其智力潜能 ·认真组织好政府部门召开的方案评审会，确保最优方案中标 确保各合作方对方案设计的介入·物业管理公司项目负责人参与内部评审 委员会
·在各设计阶段成果确定后召开开发公 司、设计公司、物业管理公司、监理公 司、特种专业公司联席技术交底会 确保初步设计能对方案设计进一步优化·认真分析、筛选方案评审专家提出的意 见和建议 ·即时调整各方产生的新的设计要求 确保施工图设计能详尽、快速、准确的完成。·通过招标选择施工图设计公司·通过挑选组建施工图设计人员小组·组织编写明确的施工图设计任务书·设立奖惩机制 确保设计成本控制在预算范围内·各设计阶段都即时做好相应经济测算工 作 ·与政府部门及行业主管部门充分沟通， 争取政策优惠 ·设计全过程的成本跟踪控制 确保设计工作按时完成·确定合理的设计工作完成时间 ·合理处置变动的、增加的设计工作量 ·设计奖惩机制 确保设计变更更合理有效·提出变更的合理性 ·对变更成本的测算 ·变更设计的内部审核及控制
建筑方案设计说明
建筑方案设计说明
(2)人行流线： 项目人行流线结合中心景观绿化、入户小径形成一条相对安全的人行路线及休憩空间，考虑步行者的视觉感受，在植物、建筑的布局上营造步移景异的效果。（3）本项目为高层建筑群，小区内部沿高层建筑设置消防道路及回车场，消防车道宽≥4米，满足消防要求。 6．环境与绿化 小区景观系统延续了总平规划中心花园式结合绿化系统，结合建筑周边绿化布置，营造整体中心花园式内庭院景观，让每个组团的住户都有良好的景观朝向。7．公共配套服务 本项目规划的公共配套服务设施包括为小区服务的商业设施、公共服务设施配置、等。商业服务设施主要是沿街独立店面、超市、商业等；配套公共服务设施为公共活动用房、物业管理等，满足小区配套服务设置要求。 8.人防设置 人防工程按相关人防要求设置在本项目的1号地下室范围内，并满足本项目的人防需求。 建筑设计说明 1.设计依据 《城市居住区规划设计规范》（GB50180-93） 《无障碍设计规范》（GB0763-2012） 《民用建筑设计通则》（GB 50352-2005） 《住宅设计规范》（GB50096-2011） 《住宅建筑规范》（GB50368-2005） 《建筑设计防火规范》（GB50016-2006） 《高层民用建筑设计防火规范》（GB50045-95）2005年版 《商店建筑设计规范》（JGJ 48-88） 《汽车库、修车库、停车场设计防火规范》（GB50067-97） 《汽车库建筑设计规范》（JGJ 100-98） 《地下室防水工程技术规范》（GB50108-2008） 甲方的意见 2.建筑物使用功能： 1#楼为一梯四户一类单元式高层住宅楼，裙楼为两层商业用房；2#～5#楼均为一梯四户一类单元式高层住宅楼，裙楼为两层商业用房；6#楼一梯四户一类塔式高层住宅楼，首层为小区配套活动用房。地下室分为两个，1#楼底盘辐射范围区域为1层地下室，设置设备用房；2#～6#楼底盘辐射范围区域，主要功能为机动车停车库、非机动车车库、人防、局部设置设备用房。 3.建筑的功能分区及平面布局： （1）地下室共分为五个防火分区，其中四个作为机动车停车库，一个作为非机动车停车库。地下室区域战时设置人员掩蔽所。 （2）1#～5#楼均设计为一梯四户一类单元式高层住宅楼，竖向交通设计采用两部电梯（其中一部按担架电梯设计）加剪刀梯形式，更好的满足不同人群需求的竖向交通形式及现代居住人群多元化的居住需求，营造更好的居住环境。结构形式采用框
冷库设计方案
冷库工程 设 计 方 案 编制单位：深圳市凯利达制冷设备工程有限公司编制时间：二零一三零年八月二十三日
目录 一.设备概况基本 (2) 二.设计规范及冷库冷负荷计算 (2) 三．冷库设计的特别要求技术规范 (5) 四. 装配式冷藏库技术要求 (7) 五. 工程实施要求 (17) 六. 技术文件和资料要求 (28) 七. 供应商及业绩情况介绍 (30)
一. 设备概况 序号名称规格数量制冷设备概况 库A 高温库100000mm*25000mm*6000mm 库温-3至5C° 1 1套BIZER螺杆水冷机组 型号：HSK8461-125*4 库B 恒温库62500mm*37500mm*6000mm 库温5至18C° 1 1套BIZER螺杆水冷机组 型号：HSK8461-125*3 库C 低温库62500mm*35500mm*6000mm 库温-18C° 1 2套BIZER螺杆水冷机组 型号：HSK8461-125*6 D 穿堂112500*12500*6000 温度10-18℃ 1 1套BIZER螺杆水冷机组 型号HSK6461-60*1 二.设计规范及冷库冷负荷计算 1 设计规范 1.1 室外环境 1、夏季通风室外计算干球温度：TWK=5℃~38℃ 2、夏季空气调节室外计算日平均干球温度：33℃ 3、夏季空气调节室外计算日平均湿球温度：TWS＝28℃ 4、夏季室外计算相对湿度：30%~85% 5、年平均气压：1012 hPa 6、极端最高温度：42℃ 7、极端最低温度：5℃。 1.2 室内环境 1、室内温度：15℃～35℃，相对湿度：（70%冬季），（85%夏季） 2、室内最大相对湿度：日平均不大于90%(25℃时) 3、地震地面加速度：水平加速度不超过0.2G，垂直加速度不超过0.1G 4、电力供应：TN-S制，额定电压为380V/220V，电压波动率：±7%，额定频率为50Hz，频率波动率：±2%，接地电阻不大于1Ω。 1.3 气候条件的适应性 凯利达制冷设备厂所有设备能适应现场的上述条件，并针对项目所在地的具体情况，设有三防措施(防潮，防腐，防锈)并满足这些条件。 冷库为全年365天，连续运行。 1.4本项目的冷库制冷系统、库体工程是交钥匙工程，所提交的系统是通电即可使用的系统。凯利达将对冷库总体性，成套性负责。
现代冷链物流中冷库规划设计要点
现代冷链物流中冷库规划设计要点 一、中国冷链物流发展现状 冷链物流泛指冷藏冷冻类食品在生产、贮藏运输、销售，到消费前的各个环节中始终处于规定的低温环境下，以保证食品质量，减少食品损耗的一项系统工程。 冷链物流的适用范围包括：初级农产品：蔬菜、水果；肉、禽、蛋；水产品、花卉产品。加工食品：速冻食品、禽、肉、水产等包装熟食、冰淇淋和奶制品；快餐原料。特殊商品：药品。由于食品冷链是以保证易腐食品品质为目的，以保持低温环境为核心要求的供应链系统，所以它比一般常温物流系统的要求更高、更复杂，建设投资也要大很多，是一个庞大的系统工程。 冷链物流在中国的现状 根据中国食品工业协会资料显示，中国由于冷链的问题造成每年约有l200万吨水果和1．3亿吨蔬菜的浪费，总值在100亿美元。这些数字的真实性有多少我们暂时不去追究，但是由于不按照国家有关食品冷藏冷冻的规范来操作需要冷链物流的食品是一个事实，非正式的统计是约有80％左右的水果、蔬菜、肉类和水产以传统的车厢（常温和保温车）进行运输。造成这一情况的主要原因有： 1．服务的质量 2．运输的质量 3．缺乏可靠的物流服务商（特别是大型区域和全国范围的物流服务提供商）
4．高费用 5．运输和储存等基础设施的不足 冷链物流在中国的发展中所存在的问题 第一、使用价格相对较高的冷链物流对企业是否有好处。这是一个利益的问题，并牵涉到整个价值链上的各方。如果一些供应商想使用正规的车，但是零售商或消费者并没有因此而给予额外的照顾（没有在零售上得到好处），而是与其它的供应商同等对待（如在收货时所执行的标准不同，无法严格执行，从而打击了好的品牌）。由于并没有因为某个供应商提供较好的冷链物流而给予额外的照顾，这样一来就间接地鼓励了供应商使用非标准的车（杂牌军）。而真正能做到的供应商则在少数，这是一个利益的问题，而不是一个物流的问题。最大的阻力在于一些供应商也想使用正规的车，零售商并没有给予额外的照顾。上海的一些零售商严格要求使用冷藏车，这在整个中国要求是最高的。 第二、政府应该进一步加强有关冷链规则的执行力。虽然有相关的法规，但政府更多地关注除冷链物流以外的地方（如产品的产地、卫生问题等），而没有更多地查冷链的质量，故目前那些使用全程冷链物流的企业则是为了树立自己的品牌，而自定标准来运作冷链物流，这里面的代表是麦当劳、光明乳业等品牌企业。他们自己沿用国际的认证体系，对全程的冷链物流进行管理。 第三、正规的提供第三方冷链物流的物流公司规模大的不多，更多的是游击队围攻正规部队，一些第三方物流以价格来竞争，无利
建设方案设计审查要点
建设方案设计审查要点 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
建设方案设计审查要点 一、资料收集 用地手续、红线图、电子版。 二、总平图 1、竖向关系（建筑标高、道路标高、管网标高、坡度等）。 2、布置在1:500规划红线图（含实测地形图）上。 4、出入口设置。 5、建筑标高、场地标高。综合考虑建筑标高、场地标高的合理性。考虑无障碍设计。 6、配套设施（1）详规来确定，按人口反算的幼儿园配建规模。（2）社区用房、物业管理用房在地上设置；物管用房不低于3‰。（3）配变电设施在地下设备用房中设置。（5）体育配套设施。 7、设计条件中的其他规定。 三、指标 1、容积率。 2、建筑密度。纯地下建筑不计入建筑密度；局部地下建筑应根据其非掩埋外墙对应的16米进深部分，大于16米进深部分不计入建筑密度，小于等于16米的应计入建筑密度。 3、建筑高度。 4、绿地率。 5、建筑面积。 四、间距 1、与外部半间距、内部全间距。 2、地下建筑不得超越建筑控制线，与用地红线不小于3米。
3、加退3米的有中小学教学楼、幼儿园、医院病房楼；堡坎大于1米时（倍，3米，18米）；电力线见18页、高铁高速见16、20页；注意特殊建筑间距规定，如《重庆市城市规划管理技术规定》第十六条。 五、停车库 住宅室内；商业办公医院旅馆室外比例在10%-30%内；残疾人车位比1/50；车位尺寸（6）×，4×；配建标准见48页；加新标准；车库出入口不得与城市道路直接相接，车行道变更线必须退让至建筑红线以内。 六、建筑布局 1、开敞空间。沿江沿道路大于100米时（30%、20米）。 2、拼接非居住与居住不能拼接。 3、功能分区、建筑朝向与间距、外部空间设计、交通组织、视线通廊、空间形态、与周边环境的协调性。 4、使用性质 七、外立面 提供标明尺寸、用材、色彩的建筑各主要彩色立面效果图及彩色鸟瞰图。立面色彩应与周边环境协调。外装饰前将外装饰材料样品（围墙、玻璃、窗框、空调百叶、屋顶材质、外墙材料）报我局审定后方可动工修建。 九、建筑外装 1、住宅类（多层：采用通体砖，如采用外墙漆，现代风格原则采用氟碳漆，欧式风格采用弹性拉毛漆，中式风格可直接采用青砖砌墙）（高层：现代风格原则采用氟碳漆，欧式风格可采用弹性拉毛漆，如采用真石漆，需表面进行罩面处理，达到耐脏、易清洗、易维护的效果）；公建类（多层：原则采用石材干挂） 2、窗框及百叶原则采用深色，不得采用白色、黄色、绿色等效果较差的色彩。 3、屋顶材质：建议采用小青瓦、铜瓦等较高档的材质。 4、空调外机、落水管全隐蔽设计。不能隐蔽设置的管道，应将色彩处理与主体色彩一致。 八、相关规定 1、相关协办部门意见汇总，函复建设单位。 2、新建筑与旧建筑不得拼接，拼接要求按照《重庆市城市规划管理技术规定》第二十二条规定控制。
建筑设计-暖通方案设计说明
暖通设计 一．设计依据 1.《采暖通风与空气调节设计规范》(GB50019-2003) 2.《公共建筑节能设计标准》(GB50189-2005) 3.《建筑设计防火规范》(GB50016-2006) 4.《汽车库、停车库、修车厂设计防火规范》(GB 50067-97) 5.《剧场建筑设计规范》(JGJ57-2000) 6.《电影院建筑设计规范》(JGJ558-88) 7.建设单位提供的批准文件资料及要求 8.土建专业提供的建筑平、立、剖面 二．设计气象参数 1.大气压力：冬季Pd=1020.9hPa 夏季Px=1002.5hPa 2.室外计算干球温度 冬季通风温度：twf=5.0℃ 冬季空调温度：twk=-2℃ 夏季空调温度：twk=32.0℃ 夏季通风温度twf=30.0℃
夏季空调室外计算湿球温度 tws=27.7℃ 夏季计算日较差：dt=6.0℃ 3.室外风速： 夏季室外平均风速：Vx=3.2m/s 冬季室外平均风速：Vd=3.7m/s 三．工程概况 本工程建筑面积24853m2，除机动车库、设备用房及仓储用房外，均设置舒适性中央空调系统。在满足舒适性要求的前提下，综合应用多种节能技术措施，实现“绿色、环保、节能”目标。 通风系统按照使用要求设置，保证室内空气品质与卫生程度，满足环保、人防等要求。 消防系统均按照一类高层建筑设防，执行《高层建筑设计防火规范》规范。消防排烟系统与通风系统相结合设置，通过自动控制系统完成功能转换，以降低工程投资并减少对建筑空间的需求。 四.空调系统设计： 1.本工程剧院与影城空调系统分别独立设置。 2.剧院部分空调系统冷负荷估算为2570kw，空调热负荷估算为1350kw。冷热源系统根
果蔬_肉类45T冷库设计说明
果蔬、肉类45t冷库 设 计 说 明 书 班级 2014级制冷与空调技术班 学号: 20140132049 姓名：谭安鸿 指导老师：邓锦军 设计时间：
果蔬、肉类45t 冷库设计 一、工程概况 根据市场的需求将在内蒙古地区顺发批发市场建造一个小型风冷式冷库，共有三库：其中一库为高温冷藏库，冷藏食品为蔬菜和水果类，库温5℃，库存量20t ；另一个也为高温冷藏库，冷藏食品为蛋和乳制品，库温-2℃，库存量10吨；还有一个为低温冷藏库，冷藏 食品为冻牛肉，库温-23℃，库存量20吨。其货源来自周边各供应商。 冷加工流程：接到货物后将其分类冷藏，其中果蔬进库温度为20℃，出库温度为4度；蛋类乳制品进库温度为20℃，出库温度为5℃；冻牛肉进库温度为5℃，出库温度为-15℃。所有冷藏商品出库后销售给市场各个商户。 二、确定冷库尺寸及平面布置 G=V 式中，，ρ——冷藏食品的密度，单位为kg/ m 3 ； η——容积利用系数，土建冷库取0.4，装配式冷库取0.6； G ——冷藏库的储藏量，单位为kg ； V ——冷藏库容积，单位为kg/ m 3 ； 根据上述公式可计算出冷库库容，详见表2-1所示 。 表2-1：库容 本冷库采用常见的装配式冷库库材库板选用聚氨酯硬质发泡，库门选用平移的，其型号、 规格、厚度详见表2-2所示。 根据用户用途情况和实际的使用情况其库房的建造设计图如2-1所示。
图1-1冷库平面设计图 冷库建筑不同于一般建筑由于库内外的温差很大，它要求维护结构有较好的隔热性能，和严密的隔蒸汽性能，根据要求冷库结构气密处理情况如图2-2所示。 34 1.户围结构 2.气密层 3.保温层 4.护墙 5.钢筋混泥土 6.防水层 图2-1冷库结构气密处理示意图 三、库内外计算温度的确定 库内计算温度tn （即库温）是由食品冷加工工艺条件、食品种类、储藏期限及技术经济分析等确定的。对于生鲜水果、蔬菜、鲜蛋、鱼、肉禽等食品库温个不相同，详细参数详见表2-1。 济性，在计算时，应以国家有关冷库规范中查取的数据作为库外计算温度。该冷库所在地是内蒙古，库外温度取28℃。 四、耗冷量计算 首先确定冷库所在地内蒙古的环境温度取28℃，并取库板外壁的对流换热系数 为8W/（㎡?K ）。库内因准备采用冷风机作蒸发器，取对流换热系数 为23W/（㎡?K ）,高温库板厚δ=100mm ，低温库板厚150mm ，传热系数λ=0.027W/（m ?K ），则库板综合传热系数为 n w K αλδα1 1 1 ++= =0.27W/（㎡?K ） 则低温库外表面温度
建筑方案设计原则及设计要点研究
建筑方案设计原则及设计要点研究 发表时间：2019-04-29T13:03:54.393Z 来源：《建筑细部》2018年第20期作者：李浩然 [导读] 并对建筑方案的各个设计重点进行了阐述，希望可以为建筑方案设计人员提供一定的参考。 广州中的建筑设计事务所有限公司 510000 摘要：建筑行业是我国的支柱型产业之一。建筑方案设计事关建筑项目的质量与安全，在建筑行业当中占据着至关重要的作用。本文对建筑方案的相关内容进行了探讨。分析了建筑方案的相关设计原则，并对建筑方案的各个设计重点进行了阐述，希望可以为建筑方案设计人员提供一定的参考。 关键词：建筑行业；方案设计；原则；设计要点 引言：建筑方案是项目施工的主要依据。在设计过程中，设计师应该中和考虑建设方的要求以及建筑物的具体应用要求，设计出完善的建筑方案。当然，建筑方案设计并不是一蹴而就的，设计师在出具了方案后还需要在遵循建筑方案设计原则的情况下，根据施工方以及施工现场的具体情况不断进行优化。 1建筑方案设计的原则 1.1体现整体风格 经济水平和科学水技术的发展使建筑物的功能越来越丰富。人们在使用建筑物时，不仅对其功能性有所要求，还对建筑的外形有所要求。建筑物不仅需要为人们的生产生活提供场所，更需要拥有个性化的外形以满足使用者们日益提升的审美情趣。所以，在进行建筑方案设计时，设计师需要对建筑物的用途进行综合考量，并在方案当中凸显建筑物的整体风格，让建筑物具有代表性。设计人员在进行建筑方案设计时，应该确保该建筑物就有实用性，能满足人们的使用需求；更应该确保建筑物具有艺术性，能够彰显出与众不同的风采，满足使用者的审美追求。 1.2发挥建筑专业人员的主导性 进行建筑方案设计时最忌闭门造车。设计师应该多听取建筑技术专业人员的意见，从他们的实践经验当中获取有价值的信息，让设计方案变得更加完美。建筑单位应该给予建筑师充分的创作空间，让他们可以根据建筑的实际用途以及大众审美的需要进行创作。但是，在设计环节当中，必须以建筑专业人员为主导，让他们利用自己在设计、施工方面的经验，与设计人员一起实现对设计方案的优化。 1.3坚持由大入小原则 作为建筑工程项目的首要环节，建筑设计方案具有非常重要的意义。它的质量会对建筑工程项目的成败以及收益产生直接影响。所以，设计人员必须确保建筑设计方案符合使用者以及建设者的具体需求，具有科学性和合理性。在进行方案设计时，设计人员应该拥有全局观念。先参考建筑施工单位、投资者、使用者等多方面意见，进行一个总概况设计；然后再根据他们具体的需求刻画方案细节；设计过程中不断与专业人士进行交流，确保建筑方案的每一个环节都具有切实可行性。 2建筑方案设计的要点 2.1建筑平面的设计要点 通常来说，建筑的平面设计是建筑方案设计的第一个环节。通过平面设计可以全面性地展示建筑物的各组成部分之间的关系与特征，利用平面设计图也能够判断建筑物的使用功能是否被满足，内外部结构设计是否合理。所以，建筑平面设计至关重要，在设计过程中需要关注以下几点： 第一，房间设计。进行平面设计时，需要对建筑物房间的大小、形状以及室内陈设进行综合考量。设计师应该在明晰房间作用后开始设计。房间的大小与形状必须满足使用需求，而且必须在房间内预留充足的空间安装电气设施以及家居产品。 第二，进行平面设计时应该根据建筑物的整体使用功能、外形建筑物所处地区的气候特点，合理地设置门窗位置。确保门窗设计得当，让建筑物的自然光照、建筑物内外空气流通质量有所保障。 第三，进行平面设计时需要结合使用者的审美标准进行设计。建筑物内的空间分布、地面和墙面设计、吊顶及灯具摆放等设计都需要考虑建筑使用者的根本需求和审美眼光。进行方案设计时，既需要保持实用性又需要保持其美观性。在选材时，还应加强对节能环保材料的应用。 第四，过道、楼梯的安全设计。如今，大多数的建筑物内都设有电梯。楼梯已经从单纯的上下楼连接工具转变为了逃生安全出口。所以在进行平面设计时，需要为楼梯和过道预留充足地空间。设计师可以根据建筑物人流量以及安全疏散需求和建筑物的各个出口位置，对建筑物的过道以及楼梯进行设计。在设计时，应该对建筑过道的长度和宽度进行严格要求；并设计好封闭楼梯内需安装的电气设备以及安全门位置。 2.2建筑的立面设计要点 进行建筑立面设计时，建筑师的设计重点应该放在建筑物的类别和外形。对建筑物的形状、地理特征、周围环境、使用材料进行综合设计。以某建筑物为例，该建筑为三层独栋办公楼，建筑使用者是一家具有比较有实力的雕刻公司。那么在进行里面设计时，设计师应该根据建筑使用者的行业内容以及审美修饰建筑外形。经设计建筑仍为方形楼体，但是建筑外墙面上拥有大量的浮雕，既与建筑使用者的工作相契合，由具有一定的艺术美感且与建筑周围环境相适应，这样一来就不会让人产生突兀之感。 2.3建筑功能区的设计要点 人们对建筑物的要求越来越高，建筑物的功能性和舒适性都成为了人们判断建筑物是否合格的重要因素。进行建筑方案设计时，设计师需要充分考虑人们对建筑功能性的需求，并且将各个功能区进行合理划分。设计师需要根据建筑物的占地面积、楼梯数量以及建筑物的功能配备情况进行区域划分。以某高校一体化教学楼为例。该教学楼为连体楼，拥有A-G7个分座，是一座具有综合性功能的教学楼。在设计环节，对教学楼的每一个分座进行了功能上的严格划分，建筑的A、B、C三个分座分别为该校三个院系的主要教学楼，D座在建筑的最中央，是该建筑的管理区域，所有任课教师以及教学楼管理工作人员办公室都设在此处；E、F、G座为综合教学区，并不属于任何院系。
住宅建筑设计方案说明
江南水都四期 方案设计 工程编号： 院长： 总建筑师： 总工程师： 项目主持人： 建筑工程设计资格证书2019年12月3日工程负责人：梁章旋 建筑专业：专业负责人： 审核人： 结构专业：专业负责人： 审核人： 给排水专业：专业负责人： 审核人： 电气专业：专业负责人： 审核人： 暖通专业：专业负责人： 审核人：
目录 第一章工程概况 第二章总体规划 第三章建筑设计 第四章结构设计 第五章给排水设计 第六章暖通设计 第七章电气设计 第八章防火设计专篇 第九章人防设计专篇 第十章环保设计专篇 第十一章卫生防疫 第十二章劳动保护 第十三章环卫设计 第十四章安全防卫 第十五章无障碍设计 第十六章建筑节能设计专篇 第一章工程概况 一、设计依据： 1. 公司提供的设计委托书及方案设计要求。 2.福州市城乡规划局批复的总体规划设计方案。 3.《建筑设计防火规范》(GBJ16-8)。 4.《高层民用建筑设计防火规范》(GB50045－95)。 5.《城市居住区规划设计规范》(GB50180－93)。 6.《住宅设计规范》(GB50096－1999)。 7.《汽车库建筑设计规范》(JGJ100－98)。 8.《人民防空地下室设计规范》(GB50038－94)。 9．《居住建筑节能设计标准实施细则》（DBJ13-62-2004） 10．《城市规划管理技术规定》 11．其它相关建筑设计规范。 二、基地概况：
三、建设内容与规模： 本项目局部设地下一层车库，地上共有13栋18层住宅，2栋11层住宅，19栋9层住宅，沿街设一层店面，区内结合住宅底层配有居委会、文化活动中心、诊所、物业管理用房、公厕等配套设施。 四、主要技术经济指标： 实际用地面积：121890平方米 计容积率面积：287600平方米 其中：住宅：275794.5平方米 商店：8300平方米 居委会、文化活动中心等配套设施及架空停车（2.5米以上）：3505.8平方米 地下室建筑面积：37723.8平方米 建筑占地面积：27505.6平方米 建筑密度：22.6% 容积率： 2.36 绿地率：30.16% 户数：2382户 机动车位1088部其中：地下机动车位：861部 地上机动车位：227部 其中户型面积大于120平方米所占车位1172X0.6=703部 户型面积小于120平方米所占车位1210X0.3=363部 商业部分停车位8300X0.2/100=17部 公共停车位：100部 非机动车位：4090部 其中：地下非机动车位：2080部 地上架空非机动车位：1090部 地面非机动车位：920部 其中户型面积大于120平方米所占车位1172X1=1172部 户型面积小于120平方米所占车位1210X2=2420部 商业部分停车位8300X6/100=498部 五、设计概念： 1. 本项目开发定位为高尚住宅小区，力求营造一个居住舒适，风格独特的生态型亲水社区。
一个常温冷库设计讲解
冷库课程设计题目广州某水产品冷库设计 学院 专业制冷与冷藏技术 学号 姓名 指导老师 日期 2005年12月24日
第一章：绪论 一．毕业设计的任务及意义 现代制冷冷藏技术要求相关工程技术人员不仅应是一名工艺师，还应当具备按工艺要求进行生产设备的选型配套，生产线的相关工程设计能力。可见，制冷与冷藏专业的学生有必要进行工程设计能力的培养和训练。 冷库课程设计(以下简称课程设计)是在学完《制冷原理》和《冷库技术与设备》后的一个阶段性、实践性教学环节。通过完成某一工程设计任务，培养学生综合运用《制冷原理》及相关先修课程的基础知识和解决实际问题的工作能力。课程设计要求学生按设计任务书的要求，在规定的时间内完成某一小型冷库的设计任务。应予指出，课程设计不象平时做的练习题有一个共同的答案。设计本意上应含有创作的思维成分，设计结果以优劣予以评价。课程设计任务书不象习题题目那样给出充分的条件和数据。设计计算中的很多数据往往需要设计者查阅相关手册和资料，进行系统的收集、分析比较和选用，任何一个数据的选定均要说明理由，这就需要综合运用所学的各类知识，经过全面、细致地分析和思考方能确定。课程设计不是一个单纯的解题过程，而应是一个含有创作成分的实践过程。课程设计中不仅要通过调查研究，确定工艺流程及设计方案，所确定的流程和方案应能保证日后的设计、施工和投入运行都能得到完全地实施，即工程的可行性。还要对工艺设备进行选型配套设计计算，编制设计计算说明书，并用工程图将设计结果表达出来，以便指导工程施工。在课程设计中着重以下几种能力的训练和培养： 1. 培养正确、系统的设计思想，全盘考虑工程设计任务，兼顾技术上的先进性、可行性和经济合理性，以人为本，注意操作者安全及劳动条件的改善和环境的保护，并用这种设计思想去分析和解决实际问题。 2. 培养从生产现场和文献资料中进行调查研究的能力。通过现场调查，参考和分析已建工程的经验和教训，结合本设计的客观实际，确定设计方案。通过查阅资料，选用公式，收集数据，进行具体设计计算。 3. 培养用简洁的文字、规范清晰的图表来表达自己设计思想和结果的能力。
冷库建筑设计方案要点
冷库建筑设计要点 冷库主要用于食品的冷冻加工和冷藏。它不同于一般的工业和民用建筑，是一种有严格的隔热性、密封性、坚固性和抗冻性要求的独特结构的建筑。 冷库的分类>冷库的分类 按用途 生产性冷库 分配性冷库 综合性冷库 零售性冷库 按冷库容量 大型冷库（10000t以上） 大中型冷库（5000t—10000 t） 中小型冷库（500t—5000t） 小型冷库（500t以下）
按冷藏温度 高温冷库（-2℃至+8℃）-20C以上） 中温冷库（-10℃至-23℃）； 低温冷库（-23℃至30℃）； 超低速冻库（-30℃至-80℃）。低温冷库（-150C以下） 工作间 10℃~18℃ 冷藏库 0℃~10℃ 冷冻库 -18℃~-22℃ 速冻库 -25℃以下 低温库 -60℃~-80℃ 按结构 土建式冷库 装配式冷库 土（石）洞冷库 冷库建筑的组成和结构特点 1、冷库由主体建筑和附属建筑组成.主体建筑包括冷却间、冻结 间、冷却物冷藏间、冻结物冷藏间、冰库以及沟通库内外运输的穿堂、、月台和楼（电）梯等；附属建筑包括制冷机房、变配电间、电控间、制冰、包装挑选（整理间）、循环水池等。主体建筑和附属建筑的内容应根据冷库的实际用途来设置，不宜搞大而全或小而全。
2、冷库在厂区内的布置：冷库应按夏季最大频率风向布置在厂内牲畜、家禽、鱼类等原料区和锅炉房、煤场、污水处理站的上风侧；库区布置应做到近远期结合，以近期为主，适当考虑今后扩建的可能。库房与厂内建（构）筑物的卫生防护距离。 注: 冷库公称容积小于2000立方米时, 防护距离可适当缩小 氨压缩机房的位置应靠近冷负荷最大的冷间，并应有良好的自然通风条件。变配电室应布置在机器间的附近。 3、库房布置 （1）应满足生产工艺流程要求，运输线路要短，避免迂回和交叉； (2) 冷藏间柱网尺寸和净高应根据建筑模数和货物包装规格、托盘大小、货物堆码方式以及堆码高度等因素确定； (3) 冷间应按不同的设计温度分区、分层布置； (4) 冷间建筑的设计应尽量减少建筑的外表面积。库房屋面及外墙宜涂白色或浅色。 4、冷藏间的分间： （1）按食品的特性及冷藏要求分间； （2）有异味的食品应单间储存； （3）冻结物冷藏间宜采用大房间；储存水果、蔬菜和鲜蛋的冷却物冷藏间宜适当采用较小房间。
建筑方案设计过程中的设计原则及要点研究何奕驹
建筑方案设计过程中的设计原则及要点研究何奕驹 发表时间：2019-11-26T15:16:07.993Z 来源：《中国西部科技》2019年第22期作者：何奕驹 [导读] 建筑产业是我国当下最热门的产业之一，我国经济发展正处在寻求突破的重要转折时期，建筑设计极大地改变了我国的城市面貌，提升了人们的生活水平。方案设计是保证项目建筑设计质量的重要内容。因此相关建筑部门应认识到方案设计的重要性，积极进行引导和加强，提升建筑工程设计的质量，打造更加优质的建筑产品，提高我国居民的居住环境和生活质量。 何奕驹 身份证号：44130219910531**** 摘要：建筑产业是我国当下最热门的产业之一，我国经济发展正处在寻求突破的重要转折时期，建筑设计极大地改变了我国的城市面貌，提升了人们的生活水平。方案设计是保证项目建筑设计质量的重要内容。因此相关建筑部门应认识到方案设计的重要性，积极进行引导和加强，提升建筑工程设计的质量，打造更加优质的建筑产品，提高我国居民的居住环境和生活质量。 关键词：建筑方案设计；设计原则；要点 1建筑工程方案设计的重要性分析 1.1有效控制项目施工成本 建筑设计中方案设计能够有效控制项目施工成本，尤其是对建筑施工环境较为复杂的地形，如果施工方案设计不合理就会忽视对施工现场地形以及建筑布局的整体把控，从而影响了建筑施工质量，在工程开展中会出现多次返工，甚至会出现对设计方案的重新调整，从而增加了项目施工成本投入。例如在方案设计中要对土石开挖进行合理的设计，结合施工要求和现场环境进行合理的方案设计，一旦方案设计不合理就会增大土石开挖的成本，同时会影响建筑施工进度，从而影响了项目整体建设的成本控制。 1.2有利于合理规划建筑空间和施工特征 建筑工程设计要结合建筑工程空间和城市地形特征，尤其是对城市建筑工程，要综合考虑对于城市面貌和城市空间的影响，方案设计应当充分考虑城市中轴线的合理规划，将周围环境和建筑元素的空间关系结合在一起，在凸显建筑工程城市特色的同时，避免对城市风貌造成破坏，这就要求设计人员对城市空间和城市景观进行风格和布局的统一，实现整体建筑设计风格统一。再者，方案设计要注重对于城市历史文化的传承，方案设计内容要综合考虑外观和结构对城市历史和人文的协调，实现城市建筑整体风格的协调。 1.3优化建筑施工图设计质量 建筑方案设计能够优化施工图设计质量，方案设计充分考虑各个专业的问题，在设计过程中能够进行方案预设，从而保证方案设计更加灵活，保证建筑施工图能够顺利完成。在方案设计科学合理的基础上进行施工方案优化能够保证建筑项目的各个环节协调进行，给建筑施工预留足够的修改空间，从而优化建筑工程资源，提高了建筑工程效率。 2建筑方案设计的步骤 建筑方案设计工作主要是以建筑环境为基础，对其总体的建筑过程进行规划的一类工作。在规划之后，要编制施工图纸以及文件等，让其施工方案变得更加的具体。做好细节的优化工作，总而言之，建筑方案的设计并不是一蹴而就的，需要历经过个施工步骤，去阅读建筑任务书，让其都可以更好地了解建筑任务，之后再开展建筑方案的设计工作，绘制施工图纸，在对其施工方案进行合理性的检验，使得其都可以更为清晰地了解建筑任务内容以及要求，明确其所需要开展施工的目标，并对建筑设施的场地状况进行探究，深入了解建筑设计内容，让其后续的工作顺利进行，优化建筑设施的细节，设定好建筑设施的出入口位置，并对建筑施工中所需要使用到机械设备位置点标注出来。 在绘制施工图纸时，还应以建筑方案设计的原则及要点为基准，对建筑施工方案进行检验，审核其方案的合理性，对各类细节层面的问题进行审查，保障其实际的施工品质。 3建筑方案设计过程中的设计要点 3.1分析图底关系 建筑设计人员在进行方案设计时，需要做好相应的准备工作，首先就要全面考虑设计的内容，避免设计中途出现问题。对图底关系进行分析，可以根据卧室的设计，还有公共区域的设计来研究，然后再对建筑设计方案进行详细的分析。在分析过程中，找出设计时可能出现的问题，并选择合适的方案避免此种问题的出现，如果无法避免，就要采取适当的解决办法。建筑方位也是必须得考虑一个要点，建筑方位和整个建筑环境密切相关。建筑的出入口要设计合理，这样才能更好地和建筑外部环境连接。 3.2设计建筑总平面 在进行建筑方案设计时，很多设计人员都会参考借鉴一些建筑的平面图，这样他们能够从中得出一些灵感，比如说，怎么样才能将建筑内部与外部环境相连接，设计人员就可以对建筑的出入口作重点分析，把握人、车和建筑这三者之间的主次关系。还有一个需要重点关注就是交通设施，根据建筑周围的交通进行具体分析。 3.3优化建筑物功能区的设计 随着人们生活水平的提升，建筑物功能区的设计受到的关注度也越来越高。建筑物功能区的设计，是检验设计方案是否能够满足人们对建筑物功能性需求的试金石。在建筑功能区的设计工作中，设计人员首先需要对功能区进行合理细致的划分，一般来说可以将功能区划分为管理功能区、使用功能区和后勤保障功能区等等。在功能区分区明确的情况下，设计人员要重点加强不同功能区之间的关联程度，按照主次结合、内外结合、动静结合的方式对功能区进行合理的安排。另外，在功能区的设计工作中还要参考建筑内部人员的流动情况和人员活动规律，对不同类型功能区的位置和规模进行合理的安排。以主要空间为核心，充分发挥次要空间的辅助性作用。对于对外联系的功能区域来说，设计人员在位置上要使其邻近交通要塞，同时也要与外界保持一定的距离，从而满足人们不同类型建筑的需求。例如在学校教学楼的位置选定工作当中，教学区要合理远离城市主要交通干道及其他易产生噪音的场所，避开有污染和爆炸危险的周边环境，设计人员可以将教学楼设置在沿小区道路或城市绿地、景观河流的一侧，这样能够营造一个相对安静的学习环境。 3.4优化建筑细部的设计 建筑细部的设计主要指的是建筑内部房间的细节设计工作和建筑外形节点的处理。在细部设计工作中，设计人员需要对房间的比例和
方案设计说明
方案设计说明 一、概述 1.自然条件 泗阳县地处苏北腹地，介于东经118°20′——118°45′，北纬33°23′——33°58′之间，东界淮安市淮阴区，南濒洪泽湖，北临沭阳县，西与宿迁市宿城、宿豫区毗邻。县域总面积1418平方公里。其中，陆地面积998平方公里，占总面积70.38%；水域面积420平方公里，占总面积 700 地面积 二、设计依据 1.《中华人民共和国城乡规划法》 2.《城市规划编制办法》 3.《城市工业区规划设计规范》 4.《工业建筑设计规范》 5.《民用建筑设计规范》
6.《建筑设计规范》 7.《建筑设计防火规范》 8.关于该项目的规划设计条件及地形图、红线图等 9.建设方关于该项目的设计要求 10.国家及地方的相关规程、规范等 三、规划设计原则 同时运用新技术利用太阳能、中水系统等达到节约开发成本、合理利用资源及节约资源的目的。 6.可持续发展———实现生产厂房的可持续发展 厂区应该是一个人和自然有机协和的统一体，实现社会经济和自然生态在更高的水平上的协调发展，建立人与自然共生共息，生态与经济共繁荣的持续发展的文明关系，把生态环境保护、 建筑持续发展作为必须具有意识和行为准则。 7.安全智能———实现厂区“安全性、智能化”的要求
合理的人车相对分流，避免造成时段性消极空间，确保车行系统与步行系统的利用率。针对 不同出行设置道路及出入口，避免交叉干扰。 用地沿徐淮路布置办公楼、展示厅、门卫处，内部合理布置了科技木工厂房、干燥整理房、多层板房、科技木精品房、蒸煮房、锅炉房、成品库、锯木房、刨切房、旋切房、保温房、五金 库、机修房、宿舍、餐厅、厕所等。 四、整体规划布局 景观绿化系统。 3.厂房布局 识别性与认同感———厂房布置上综合地形与南北向的因素，采取较为丰富的布局形态，使整个厂房的整体感更加明确。强调空间、体量、轮廓线的塑造，点与线的结合，既强化了厂区内部空间的丰富、动感与流畅，又丰富了社区空间的轮廓与城市肌理。 4.配套公建布局

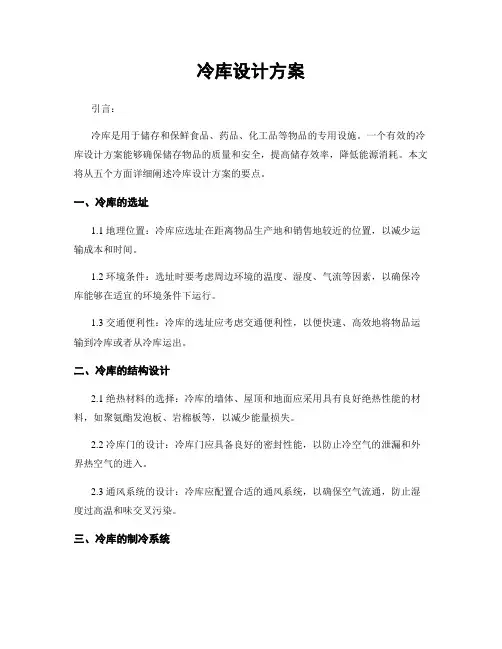

冷库设计方案
