微机综合保护装置

微机综合保护装置
微机综合保护装置

S690U系列微机综合保护装置校验规程(参考Word)

PS690U系列微机综合保护装置校验规程 一、总则 1.1 本检验规程适用于PS690U系列微机型保护的全部检验以及部分检验的内 容。 1.2本检验规程需经设备维修部电气试验专业点检员编制,设备维修部检修专工、生产设备技术部责工审核后由生产厂长或总工批准后方可使用。 1.3检验前,工作负责人必须组织工作人员学习本规程,要求熟悉和理解本规程。 1.4保护设备主要参数: CT二次额定电流Ie : 5A;交流电压:100V, 50Hz;直流电压:220V。 1.5 本装置检验周期为: 全部检验:每6年进行1次; 部分检验:每3年进行1次。 二、概述 PS690U系列综合保护测控装置是国电南京自动化股份有限公司生产的,是一种集保护、测量、计量、控制、通讯于一体的高性能微机综合保护测控装置。本规程规定了PSM692U型电动机微机综合保护,PST692U型低压变压器微机综合保护,PSM691U型电动机微机差动保护,PST691U型低压变压器差动微机保护。 三、引用文件、标准 3.1 继电保护和电网安全自动装置现场工作保安规定 3.2设备制造厂的使用说明书和技术说明书 3.3 电力系统继电保护及安全自动装置反事故措施要点 3.4继电保护和自动装置技术规程GB/T 14285—2006 3.5微机继电保护装置运行管理规程DL/T 587—1996 3.6 继电保护及电网安全自动装置检验规程DLT995-2006 3.7 电力系统继电保护及安全自动装置运行评价规程DL/T 623—1997 3.8 火力发电厂、变电所二次接线设计技术规定NDGJ 8-89 四、试验设备及接线的基本要求 4.1 试验仪器应检验合格,其精度不低于0.5级。 4.2 试验回路接线原则,应使加入保护装置的电气量与实际情况相符。应具备对保护装置的整组试验的条件。 4.3试验设备:继电保护测试仪。 五、试验条件和要求注意事项 5.1交、直流试验电源质量和接线方式等要求参照《继电保护及电网安全自动装置检验规程》有关规定执行。 5.2 试验时如无特殊说明,所加直流电源均为额定值。 5.3 加入装置的的试验电压和电流均指从就地开关柜二次端子上加入。 5.4 试验前应检查屏柜及装置接线端子是否有螺丝松动。 5.5 试验中,一般不要插拨装置插件, 不触摸插件电路, 需插拨时, 必须关闭电源。 5.6 使用的试验仪器必须与屏柜可靠接地。 5.7 为保证检验质量,对所有特性试验中的每一点,应重复试验三次,其中每次试验的数据与整定值的误差要求<5%,保护逻辑符合设计要求。

MLPR-10H3-w型微机线路保护装置用户手册

MLPR-310Hb-3X型微机线路保护装置 用户手册 文件编号:WLD[K]-JY-01-313-2005 2005年 https://www.360docs.net/doc/a210236327.html, MLPR-10H3-w型微机线路保护装置 用户手册 文件编号:WLD[K]-JY-01-312-2004 2005年6月

前言

前言 前言 1.版本说明 1.1硬件版本:V1.0 1.2软件版本:V1.1 1.3通讯发码表:《300系列保护装置通讯发码表》(WLD[K]-JF-01-301-2004) 2.型号说明 MLPR-10H3-w型线路保护具有A、B、C三相电流输入;MLPR-10H3-w型线路保护具有A、C两相电流输入。 3.引用标准 《静态继电保护及安全自动装置通用技术条件》 DL 478-2001

MLPR-310Hb-3(2)型微机线路保护装置用户手册 WLD[K]-JY-01-312-2004 1.产品说明 MLPR-10H3-w型微机线路保护测控装置主要用于35KV及以下电压等级的线路的综合保护和测控。该装置的特点:采用高档16位单片机作控制器,计算速度快,保护功能齐全,动作可靠。具有掉电记忆芯片存储保护定值;具有掉电实时时钟;可准确记录8次保护动作信息;具有完善自检功能。采用汉化液晶显示,通过键盘对各项菜单进行操作,操作简便,显示直观。该装置带有高速的CAN、RS485通讯接口,所有保护动作信息可通过CAN网或RS485通讯网上传到后台计算机监控系统。装置完成保护功能的同时把远动三遥功能集成于机箱内,保护、测量电流分别从不同CT引入,所有的保护动作信息、遥信、遥测、遥控均可通过通讯网实现。装置内配有完善的操作箱功能,可直接对断路器进行操作。该装置为插件式结构,体积小,接线简单,防震、防电磁干扰能力强,可组屏或直接安装于开关柜,是变电站自动化系统的理想设备。 2.功能描述 2.1电流速断保护 A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于跳闸和信号,可选方向元件闭锁和复合电压闭锁。 2.2限时速断保护 原理同速断。 2.3过电流保护 原理同速断。 2.4复合电压闭锁元件 采用低电压和负序电压闭锁,以提高电流保护的灵敏度。当系统发生三相对称短路时,系统电压会降低;当发生不对称短路时,会产生负序电压。 2.5过负荷保护 A、B、C相保护电流中任何一相的幅值大于整定值并达到整定延时保护动作于信号。 2.6零序保护及小电流接地选线 可采用零序电压闭锁的零序电流保护,可带零序方向。 采用分散式接地选线,由各出线保护装置和后台系统组成。当某一出线接地后,后台根据上传信息可在画面上指出是哪一条出线接地,此功能适用于中性点不接地系统。 2.7低周减载 当系统的频率下降到低周频率定值以下时,低周元件启动进行判别。为防止系统发生 负荷反馈等引起装置误动,采用欠流、欠压闭锁功能。 2.8重合闸

NGP-700环网柜微机保护测控装置使用说明书资料

NGP-700 环网柜保护测控装置 技 术 说 明 书 V2.0 南京国品自动化设备有限公司

目录 一、概述 (1) 1.1.产品适用范围 (1) 1.2.产品特点 (1) 1.3.产品功能配置 (1) 二、主要参数和技术指标 (3) 2.1.工作电源 (3) 2.2.交流电流输入 (3) 2.3.交流电压输入 (3) 2.4.开关量输入 (3) 2.5.接点输出 (3) 2.6.模拟量输出(选配) (3) 2.7.通讯接口 (4) 2.8.环境 (4) 2.9.型式试验 (4) 2.10.保护功能性能指标 (4) 2.11.测控功能性能指标 (5) 2.12.采用的国际和国家标准 (5) 三、保护控制器外观及安装 (6) 3.1.安装 (6) 3.2.面板功能介绍 (7) 四、主要功能 (8) 4.1.保护功能 (8) 4.2.定值清单 (10) 4.3.测控功能 (11) 4.4.工程接线示意图 (11) 4.5.保护压板说明 (12) NGP-700压板清单 (12) 五、功能参数整定 (13) 5.1.各保护功能整定 (13) 5.2.系统时钟设置 (13) 5.3.CAN网络设置 (13) 5.4.RS-485网络设置(MODBU网) (13) 七、检测及试验 (14) 7.1.硬件测试 (14)

7.2.保护功能试验 (14) 八、面板控制器功能设置及信息查看 (16) 8.1.菜单概述 (16) 8.2.刻度信息查看 (17) 8.3.开入查看 (18) 8.4.开出检测 (19) 8.5.压板投退 (19) 8.6.定值整定及查看 (20) 8.7.参数设定 (22) 8.8.版本信息 (29) 8.9.事故记录 (30)

PA140-F2微机综合保护装置技术说明书

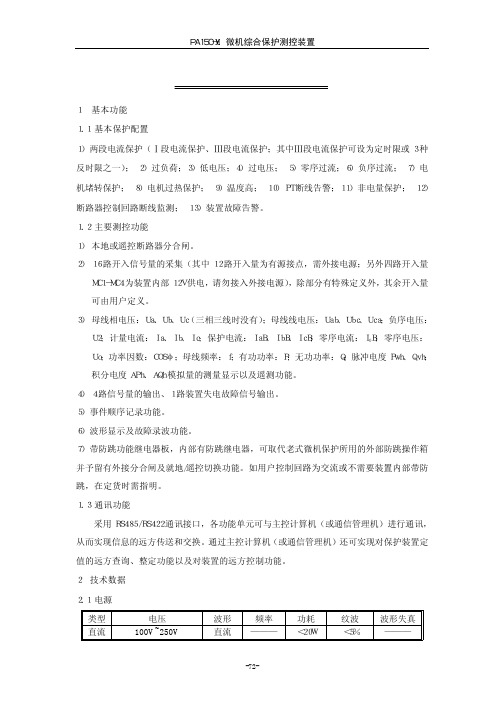

PA140-F2技术说明书  一、 基本配置  PA140-F2保护装置主要应用于中低压等级的电力系统中,可以独立或者配合完成电网馈线、进线等线路和设备的保护,功能列举如下: 保护功能: ?Ⅰ段过流保护 ?Ⅱ段过流保护(可设定时限或四种反时限之一) ?Ⅲ段过流保护 ?零序过流保护 ?低电压保护(可设置电流闭锁) ?非电量保护 ?控制回路断线监测 ?装置故障、失电告警 测控功能: ?断路器遥控分、合 ?6路遥信开关量采集、装置遥信量变位、事故遥信 ?事件记录功能、故障录波上传 ?遥测量:三相电压、、三相电流、零序电压、零序电流、有功功率、无功功率、积分电度、功率因数、频率等 通信功能: ?采用485、422串行口通信,支持标准的国家电力行业103规约 二、 装置说明  外部电流及电压输入经互感器隔离变换后,由低通滤波器输入至A/D转换器。转换成的数字量经CPU进行保护逻辑运算,构成各种保护继电器,同时计算出各种遥测量显示在LCD上,并能通过通讯线传送给上位机。 Ia、Ib、Ic为保护用电流互感器输入,零序电流须用专用的零序电流互感器接入。 装置具有自检异常告警功能,当系统对RAM、ROM、定值、继电器、A/D通道、测量通道系数自检异常后发出告警信号。

本装置开入信号为有源接点,用户开入量为无源须特殊说明。 装置的所有保护均设有软压板,可以在装置本身自行设置投退,也可以通过上位机投退。 三、 技术参数  3.1、电源 3.2、计量精度 3.3、保护性能参数 内容 参数 内容 参数 Ⅰ段过流动作值误差 <±3% Ⅰ段过流动作时间误差 <±15ms Ⅱ段过流动作值误差 <±3% Ⅱ段过流动作时间误差 <±15ms Ⅲ段过流动作值误差 <±3% Ⅲ段过流动作时间误差 <±15ms 反时限过流动作值误差 <±3% 反时限过流动作时间误差 <±15ms 零序电流动作值误差 <±3% 零序电流动作时间误差 <±15ms 低电压动作值误差 <±3% 低电压动作时间误差 <±15ms 非电量保护动作时间误差 <±15ms 说明:动作时限当设置为0时,动作时间误差<35ms 3.4、实时性 类型 电压 允许偏差 波形 频率 功耗 纹波 波形失真 直流 220V -10%~+20% 直流 ——— <20W <5% ———— 交流 220V +15%~–20% 交流 50±5Hz <20W —— <5% 内容 条件 精度 0.2~5A <±2% 电流(保护)  5~100A <±1% 电压 20%—120%Un  <±0.2% 有功功率 —— <±2% 无功功率 —— <±2% 频率  45~55Hz <±0.02Hz 内容 开关动作分辨率 数据 采集 通讯 画面刷 新 调画面时间 接口报警时间 上位机到下位机命令 参数 <2ms 模拟量 ≤1s 波特率 1200~9600 (默认4800) ≤1s ≤1s ≤1s ≤1s

微机型继电保护装置的抗干扰措施

编号:SM-ZD-39953 微机型继电保护装置的抗 干扰措施 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制:____________________ 审核:____________________ 批准:____________________ 本文档下载后可任意修改

微机型继电保护装置的抗干扰措施 简介:该方案资料适用于公司或组织通过合理化地制定计划,达成上下级或不同的人员之间形成统一的行动方针,明确执行目标,工作内容,执行方式,执行进度,从而使整体计划目标统一,行动协调,过程有条不紊。文档可直接下载或修改,使用时请详细阅读内容。 近年来,微机型继电保护装置在电力系统中得到了广泛的运用。和常规保护相比,微机保护具有先进的原理及结构,安装调试简单,运行维护方便,保护动作迅速灵敏可靠,能自动记录故障信息等显著的优点。但是在现场运行过程中,如果运行环境差,抗干扰措施落实不当,则很容易受到外界环境的干扰,造成保护不正常,甚至发生保护误动作,严重威胁到电网的安全运行。 1 常见二次回路干扰的种类及传播途径 一般情况下,由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。干扰电压主要是通过交流电压、电流回路,信号及控制回路的电缆进入保护二次设备,使装置的“读程序”或者“写程序”出错,导致CPU 执行非预定的指令,或者使微机保护进入死循环。常见的干扰有以下几种:

许继WXJ系列微机保护测控装置说明书

许继集团.郑州许继自动化研究所 公司简介 Co mpa ny Profile 许继集团有限公司是国家电网公司直属产业单位,是中国电力装备行业的大型骨干和龙头企业,产品覆盖发电、输电、变电、配电、用电等电力系统各个环节,横跨一二次、高中压、交直流装备领域,国内综合配套能力最强、最具竞争力的电力装备制造商及系统解决方案提供商。核心主导业务是智能变配电、智能供用电、电动汽车充换电及驱动控制、直流输电及电力电子、新能源并网及发电、工业及军工智能供用电、轨道交通智能牵引供用电等电力装备的制造和系统解决方案的提供。 举世闻名的三峡工程、秦山核电站、西电东送、南水北调、奥运鸟巢工程,均有许继提供的优良设备。在这些世界级重大科研项目开发和重大工程设备制造的同时,许继集团荣获了多项世界第一。不但为加快我国重大装备国产化进程、推动国家能源战略实施、提升电力行业的整体运行水平做出了重要贡献,而且为人类电力建设历史增添了辉煌的一笔。 郑州许继自动化研究所专业从事电力智能化电气、电力自动化系统、微机综合保护测控装置的研发、制造、工程设计和技术服务。产品及软件适用于变电站、水电站、发电厂、工业控制、电力调度等。以电力二次设备保护、电力运行控制、远程监控调度的系列自动化系统工程广泛应用在电力、水利、冶金、石油、化工、纺织、造纸、机械、交通、环境工程等领域。公司严格贯彻质量管理体系(ISO9001)、环境管理体系(ISO14001)和职业健康安全管理体系(OHSAS18001)标准,经济效益与社会效益并举,管理体系成熟,理念先进,思维超前。

目录 Contents WXJ-800S系列微机保护测控装置 概述 产品分类 产品特点 技术参数 主要功能及技术参数 装置原理和结构 人机接口 外形及安装尺寸 WXJ-831S线路保护测控装置 WXJ-806S电容器保护测控装置 WXJ-809S配电变(站用变)保护测控装置 WXJ-813S异步电动机保护测控装置 WXJ-802S备用电源自动投切装置 WXJ-843S PT切换装置 WXJ-800系列微机保护测控装置 概述 产品分类 产品特点 技术参数 主要功能及技术参数 装置原理和结构 人机接口 外形及安装尺寸 WXJ-831线路保护测控装置 WXJ-801变压器差动保护测控装置 WXJ-803变压器高压侧保护测控装置 WXJ-805变压器低压侧保护测控装置 WXJ-806电容器保护测控装置 WXJ-807发电机(发变组)差动保护测控装置WXJ-808发电机(发变组)后备保护测控装置WXJ-809配电变(站用变)保护测控装置 WXJ-810频率电压保护测控装置 WXJ-813异步电动机保护测控装置 WXJ-843 PT切换装置 WXJ-802备用电源自动投切装置

nr-610微机保护测控装置v2.01说明书

用户必读 感谢您使用中国?南宏电力科技有限公司生产的NR-610微机综合保护装置。在安装和使用本列产品前,请您注意以下提示: 在您收到产品后,请核对与您所订购的型号、规格是否相符,产品的额定工作电压、额定电流是否符合使用要求; 请检查产品是否存在损伤,所配套的说明书、出厂检验报告、合格证、接线端子台及安装附件是否齐全; 在安装、调试前请仔细阅读本说明书,并按照说明书的相关描述进行测试、安装和操作; 该产品由电子器件构成,为防止装置损坏,严禁私自拆卸装置插件及带电插拔外部接线端子; 请使用合格的测试仪器和设备对装置进行试验和检测; 该产品在测试和使用时,接地端子(E03)及外壳要可靠接地; 产品安装完毕后,请仔细检查接线,确定正确后方可通电调试,以免造成产品的损坏; 本产品出厂时的密码是:0000,此密码可在“定值整定→系统设置”菜单中修改,修改后请注意保存,以免遗失; 不可在产品运行状态下进行传动试验或修改保护定值的操作; 定值整定时要“先整定定值,后投入保护功能”以免造成误动作。

目录 一概述.................................................................... 错误!未定义书签。 适用范围.................................................................. 错误!未定义书签。 装置功能配置.............................................................. 错误!未定义书签。 二、技术参数 ............................................................... 错误!未定义书签。 工作环境条件.............................................................. 错误!未定义书签。 额定电气参数.............................................................. 错误!未定义书签。 主要技术指标.............................................................. 错误!未定义书签。 三、保护动作原理 ........................................................... 错误!未定义书签。 四、结构和开孔尺寸 ......................................................... 错误!未定义书签。 五、背板接线端子定义........................................................ 错误!未定义书签。 六、操作指南 ............................................................... 错误!未定义书签。 面板说明................................................................... 错误!未定义书签。 主菜单..................................................................... 错误!未定义书签。 采样数据................................................................... 错误!未定义书签。 定值整定................................................................... 错误!未定义书签。 时钟....................................................................... 错误!未定义书签。

微机型继电保护装置的抗干扰措施(新编版)

( 安全管理 ) 单位:_________________________ 姓名:_________________________ 日期:_________________________ 精品文档 / Word文档 / 文字可改 微机型继电保护装置的抗干扰 措施(新编版) Safety management is an important part of production management. Safety and production are in the implementation process

微机型继电保护装置的抗干扰措施(新编 版) 近年来,微机型继电保护装置在电力系统中得到了广泛的运用。和常规保护相比,微机保护具有先进的原理及结构,安装调试简单,运行维护方便,保护动作迅速灵敏可靠,能自动记录故障信息等显著的优点。但是在现场运行过程中,如果运行环境差,抗干扰措施落实不当,则很容易受到外界环境的干扰,造成保护不正常,甚至发生保护误动作,严重威胁到电网的安全运行。 1常见二次回路干扰的种类及传播途径 一般情况下,由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。干扰电压主要是通过交流电压、电流回路,信号及控制回路的电缆进入保护二次设备,使装置的“读程序”或者“写程序”出错,导致CPU执行非预定的指令,或者使

微机保护进入死循环。常见的干扰有以下几种: (1)变电站内发生单相或者多相接地故障时,强大的故障电流沿着接地点进入变电站的地网,使得地网上任意不同的两点之间产生很高的地电位差。这种干扰通常称之为50Hz工频干扰。 (2)当操作变电站内的开关设备,比如高压隔离开关切合带电母线时,将在二次回路上引起高频干扰。干扰电压通过母线、电容器等设备进入地网,产生频率为50Hz~1MHz不等的高频振荡,在二次回路上引起较强的高频干扰。 (3)每当进入雨季,发生雷击时,由于电与磁的耦合,也会在高压导线和大地之间感应出干扰电压,称之为雷电干扰。 (4)当断开接触器或者继电器的线圈时,会产生宽频谱的干扰波,其干扰频率甚至可达到50MHz。另外,在高压区使用对讲机、移动电话等通讯工具,也将产生高频电磁场干扰。 2抗干扰措施的实施情况 抗干扰的最基本措施就是防止干扰进入弱电系统。一方面是通过改进装置的硬件部分,增加其抗干扰能力;另一方面可以从外部

电力系统微机综合保护装置用途

微机综合保护装置用途 微机型保护装置是用于测量、控制、保护、通讯一体化的一种经济型保护;针对配网终端高压配电室量身定做,以三段式无方向电流保护为核心,配备电网参数的监视及采集功能,可省掉传统的电流表、电压表、功率表、频率表、电度表等,并可通过通讯口将测量数据及保护信息远传上位机,方便实现配网自动化;装置根据配网供电的特性在装置内集成了备用电源自投装置功能,可灵活实现进线备投及母分备投功能。 保护类型:定时限/反时限保护、后加速保护、过负荷保护、负序电流保护、零序电流保护、单相接地选线保护、过电压保护、低电压保护、失压保护、负序电压保护、风冷控制保护、零序电压保护、低周减载保护、低压解列保护、重合闸保护、备自投保护、过热保护、逆功率保护、启动时间过长保护、非电量保护等。 监控系统适用范围:变电站综合自动化系统、配电室综合自动化系统、泵站综合自动化系统、水电站综合自动化系统、工业/工厂自动化系统。 微机保护与测控装置采用了国际先进的DSP和表面贴装技术及灵活的现场总线(CAN)技术,满足变电站不同电压等级的要求,实现了变电站的协调化、数字式及智能化。此系列产品可完成变电站

的保护、测量、控制、调节、信号、故障录波、电度采集、小电流接地选线、低周减载等功能,使产品的技术要求、功能、内部接线更加规范化。产品采用分布式微机保护测控装置,可集中组屏或分散安装,也可根据用户需要任意改变配置,以满足不同方案要求。 微机保护装置适用于110KV及以下电压等级的保护、监控及测量,可用于线路、变压器、电容器、电动机、母线PT检测、备用电源自投回路及主变保护、控制与监视。单元化的设计使其不但能方便地配备于一次设备,也可以集中组屏、集中控制。规范的现场总线接口支持多个节点协调工作,实现系统级管理和综合信息共适用范围 随着科学技术手段的进步,和对适用环境更高要求,微机保护功能性也越趋完善。通用型微机综合保护装置可作为35KV及以下电压等级的不接地系统、小电阻接地系统、消弧线圈接地系统、直接接地系统的各类各类电器设备和线路的保护及测控,也可作为部分66KV、110KV电压等级中系统的电压电流的保护及测控其它自动控制系统。 随着技术进步和市场的需求,我公司对微机保护装置的硬件和软件进行了升级,推出了微机保护装置。CPU采用美国德州仪器的DSP数字中央处理器,具有先进内核结构、高速运算能力和实时信号处理等优良特性新型保护装置已通过测试及检验,开始投入批量生产

NR_610微机保护测控装置V2.01说明书

用户必读 感您使用中国?南宏电力科技生产的NR-610微机综合保护装置。在安装和使用本列产品前,请您注意以下提示: ?在您收到产品后,请核对与您所订购的型号、规格是否相符,产品的额定工作电压、额定电流是否符合使用要求; ?请检查产品是否存在损伤,所配套的说明书、出厂检验报告、合格证、接线端子台及安装附件是否齐全; ?在安装、调试前请仔细阅读本说明书,并按照说明书的相关描述进行测试、安装和操作; ?该产品由电子器件构成,为防止装置损坏,严禁私自拆卸装置插件及带电插拔外部接线端子; ?请使用合格的测试仪器和设备对装置进行试验和检测; ?该产品在测试和使用时,接地端子(E03)及外壳要可靠接地; ?产品安装完毕后,请仔细检查接线,确定正确后方可通电调试,以免造成产品的损坏; ?本产品出厂时的密码是:0000,此密码可在“定值整定→系统设置”菜单中修改,修改后请注意保存,以免遗失; ?不可在产品运行状态下进行传动试验或修改保护定值的操作; ?定值整定时要“先整定定值,后投入保护功能”以免造成误动作。

目录 一概述............................................................................... - 1 -1.1适用围.. (1) 1.2装置功能配置 (1) 二、技术参数 .......................................................................... - 4 - 2.1工作环境条件 (4) 2.2额定电气参数 (5) 2.3主要技术指标 (5) 三、保护动作原理 ...................................................................... - 8 - 四、结构和开孔尺寸 ................................................................... - 12 - 五、背板接线端子定义.................................................................. - 14 - 六、操作指南 ......................................................................... - 15 - 6.1面板说明 (15) 6.2主菜单 (17) 6.3采样数据 (17) 6.4定值整定 (20) 6.5时钟 (20)

微机综合保护装置调试报告(样表)

№:001装置名称 型号/规格 试验设备微机综合保护测控装置 校验调试报告 微机综合线路保护单元 MLPR-610Hb-3工程名称: XX化工公司15万吨/年合成氨及20万吨尿素工程单元名称: 生产日期 2011年12月出厂编号Lb6 制造厂商珠海万力达电气股份有限公司微机继电保护测试系统ONLLY-AD461,№AD461L055301; 兆欧表ZC25B-3,№8894;万用表DT890,№C3 检查结果 面板清洁无损 外壳完整无损,插件xx紧固 绝缘阻值 (MΩ) 一、外观检查 检查内容 装置面板 外壳及插件

测试项目 交流输入对地 直流输入对地检查内容 背板端子排 绝缘阻值 (MΩ)检查结果端子排整齐完整,接线紧固可靠测试项目交流输入对直流输入交流对开入(出)回路10V 9.98 9.98 9.9830V 29.99 30.00 29.99绝缘阻值 (MΩ) 二、绝缘检查 测试项目 开入回路对地 开出回路对地 1A 0.99 0.98

0.983A 2.99 3.00 2.995A 5.01 5.01 5.01 >50 >50>50 >50>50>50 50V 50.01 50.02 50.01备注 三、电流采样检查(加三相对称电流)&电压采样检查相别电流 A相(A) B相(A) C相(A) 定值名称 速断电流

限时速断电流 过电流定值 过负荷过流相别电压 A相(V) B相(V) C相(V) 四、保护定值校验(根据用户定值清单给出数据整定校验) 整定动作值(A)整定时限(S)校验动作值(A)动作时间(S)13.68 6.84 3.01 2.740.1 0.5 15 3013.68 6.85 3.02 2.740.095 0.493 15.025 29.896

微机型继电保护装置的抗干扰措施

微机型继电保护装置的抗干扰措施 点击:19 添加时间: 2007-8-2 16:47:25 近年来,微机型继电保护装置在电力系统中得到了广泛的运用。和常规保护相比,微机保护具有先进的原理及结构,安装调试简单,运行维护方便,保护动作迅速灵敏可靠,能自动记录故障信息等显著的优点。但是在现场运行过程中,如果运行环境差,抗干扰措施落实不当,则很容易受到外界环境的干扰,造成保护不正常,甚至发生保护误动作,严重威胁到电网的安全运行。 1 常见二次回路干扰的种类及传播途径 一般情况下,由于系统内发生接地故障、倒闸操作或者雷击等原因都将产生较强的电磁干扰。干扰电压主要是通过交流电压、电流回路,信号及控制回路的电缆进入保护二次设备,使装置的“读程序”或者“写程序”出错,导致CPU执行非预定的指令,或者使微机保护进入死循环。常见的干扰有以下几种: (1) 变电站内发生单相或者多相接地故障时,强大的故障电流沿着接地点进入变电站的地网,使得地网上任意不同的两点之间产生很高的地电位差。这种干扰通常称之为50 Hz工频干扰。 (2) 当操作变电站内的开关设备,比如高压隔离开关切合带电母线时,将在二次回路上引起高频干扰。干扰电压通过母线、电容器等设备进入地网,产生频率为50 Hz~1 MHz不等的高频振荡, 在二次回路上引起较强的高频干扰。 (3) 每当进入雨季,发生雷击时,由于电与磁的耦合,也会在高压导线和大地之间感应出干扰电压,称之为雷电干扰。 (4) 当断开接触器或者继电器的线圈时,会产生宽频谱的干扰波,其干扰频率甚至可达到50 MHz。另外,在高压区使用对讲机、移动电话等通讯工具,也将产生高频电磁场干扰。 2 抗干扰措施的实施情况 抗干扰的最基本措施就是防止干扰进入弱电系统。一方面是通过改进装置的硬件部分,增加其抗干扰能力;另一方面可以从外部环境着手,通过各种屏蔽、隔离措施,切断干扰的传播途径。 根据省公司的“反措”要求,淮北供电局对集成电路保护采取了沿电缆沟铺设截面为100 mm2接地铜排的措施,这为微机保护的反措提供了条件。并针对上述干扰问题,按“电力系统继电保护及安全自动装置反事故措施”的要求,采取了以下几种抗干扰措施。 2.1 对微机保护硬件采取相应的抗干扰措施 目前生产厂家在产品的研制过程中采取了各种优异的抗干扰措施,比如采用VFC数据采集系统,使模拟系统和数字系统在电气上完全隔离,大大增强了装置硬件的抗干扰能力。以WXB-11型微机保 护为例,装置硬件采取的抗干扰措施有: (1) CPU插件的总线不出芯片; (2) 模拟量的输入通道加光耦; (3) 所有的开入、开出加光隔; (4) 引入装置的电源加滤波措施; (5) 增加对RAM、EPROM的自检功能; (6) 装置背板的走线采用抗干扰措施。 2.2 保护屏的接地措施 微机保护屏内所有的隔离变压器一、二次绕组间应当有良好的屏蔽层,并可靠接地。微机保护装置的箱体必须经试验确定可靠接地;将保护屏底部的漆、铁锈等清除干净以后,将保护屏和底部槽钢用焊接或者螺栓固定的方式可靠连接。微机保护屏之间用不小于50 mm2的多股铜芯线将其底部的接 地小铜排相串连,而后接于截面不小于100 mm2的接地铜排上,再将接地铜排和主控室电缆层的接地网可靠连接。
