浅谈纳米光电子器件的发展现状(一)

论文关键词：纳米导线激光器；紫外纳米激光器；量子阱激光器；微腔激光器；新型纳米激光器论文摘要：纳米光电子技术是一门新兴的技术，近年来越来越受到世界各国的重视，而随着该技术产生的纳米光电子器件更是成为了人们关注的焦点。主要介绍了纳米光电子器件的发展现状。

1纳米导线激光器

2001年，美国加利福尼亚大学伯克利分校的研究人员在只及人的头发丝千分之一的纳米光导线上制造出世界最小的激光器-纳米激光器。这种激光器不仅能发射紫外激光，经过调整后还能发射从蓝色到深紫外的激光。研究人员使用一种称为取向附生的标准技术，用纯氧化锌晶体制造了这种激光器。他们先是"培养"纳米导线，即在金层上形成直径为20nm～150nm，长度为10000nm的纯氧化锌导线。然后，当研究人员在温室下用另一种激光将纳米导线中的纯氧化锌晶体激活时，纯氧化锌晶体会发射波长只有17nm的激光。这种纳米激光器最终有可能被用于鉴别化学物质，提高计算机磁盘和光子计算机的信息存储量。

2紫外纳米激光器

继微型激光器、微碟激光器、微环激光器、量子雪崩激光器问世后，美国加利福尼亚伯克利大学的化学家杨佩东及其同事制成了室温纳米激光器。这种氧化锌纳米激光器在光激励下能发射线宽小于0.3nm、波长为385nm的激光，被认为是世界上最小的激光器，也是采用纳米技术制造的首批实际器件之一。在开发的初始阶段，研究人员就预言这种ZnO纳米激光器容易制作、亮度高、体积小，性能等同甚至优于GaN蓝光激光器。由于能制作高密度纳米线阵列，所以，ZnO纳米激光器可以进入许多今天的GaAs器件不可能涉及的应用领域。为了生长这种激光器，ZnO纳米线要用催化外延晶体生长的气相输运法合成。首先，在蓝宝石衬底上涂敷一层1nm~3.5nm厚的金膜，然后把它放到一个氧化铝舟上，将材料和衬底在氨气流中加热到880℃~905℃，产生Zn蒸汽，再将Zn蒸汽输运到衬底上，在2min~10min 的生长过程内生成截面积为六边形的2μm~10μm的纳米线。研究人员发现，ZnO纳米线形成天然的激光腔，其直径为20nm~150nm，其大部分（95％）直径在70nm~100nm。为了研究纳米线的受激发射，研究人员用Nd:YAG激光器（266nm波长，3ns脉宽）的四次谐波输出在温室下对样品进行光泵浦。在发射光谱演变期间，光随泵浦功率的增大而激射，当激射超过ZnO纳米线的阈值（约为40kW／cm）时，发射光谱中会出现最高点，这些最高点的线宽小于0.3nm，比阈值以下自发射顶点的线宽小1/50以上。这些窄的线宽及发射强度的迅速提高使研究人员得出结论：受激发射的确发生在这些纳米线中。因此，这种纳米线阵列可以作为天然的谐振腔，进而成为理想的微型激光光源。研究人员相信，这种短波长纳米激光器可应用在光计算、信息存储和纳米分析仪等领域中。

3量子阱激光器

2010年前后，蚀刻在半导体片上的线路宽度将达到100nm以下，在电路中移动的将只有少数几个电子，一个电子的增加和减少都会给电路的运行造成很大影响。为了解决这一问题，量子阱激光器就诞生了。在量子力学中，把能够对电子的运动产生约束并使其量子化的势场称之成为量子阱。而利用这种量子约束在半导体激光器的有源层中形成量子能级，使能级之间的电子跃迁支配激光器的受激辐射，这就是量子阱激光器。目前，量子阱激光器有两种类型：量子线激光器和量子点激光器。

3.1量子线激光器

近日，科学家研制出功率比传统激光器大1000倍的量子线激光器，从而向创造速度更快的计算机和通信设备迈进了一大步。这种激光器可以提高音频、视频、因特网及其他采用光纤网络的通信方式的速度，它是由来自耶鲁大学、位于新泽西洲的朗讯科技公司贝尔实验室及德国德累斯顿马克斯·普朗克物理研究所的科学家们共同研制的。这些较高功率的激光器会

减少对昂贵的中继器的要求，因为这些中继器在通信线路中每隔80km（50mile）安装一个，再次产生激光脉冲，脉冲在光纤中传播时强度会减弱（中继器）。

3.2量子点激光器

由直径小于20nm的一堆物质构成或者相当于60个硅原子排成一串的长度的量子点，可以控制非常小的电子群的运动而不与量子效应冲突。科学家们希望用量子点代替量子线获得更大的收获，但是，研究人员已制成的量子点激光器却不尽人意。原因是多方面的，包括制造一些大小几乎完全相同的电子群有困难。大多数量子装置要在极低的温度条件下工作，甚至微小的热量也会使电子变得难以控制，并且陷入量子效应的困境。但是，通过改变材料使量子点能够更牢地约束电子，日本电子技术实验室的松本和斯坦福大学的詹姆斯和哈里斯等少数几位工程师最近已制成可在室温下工作的单电子晶体管。但很多问题仍有待解决，开关速度不高，偶然的电能容易使单个电子脱离预定的路线。因此，大多数科学家正在努力研制全新的方法，而不是仿照目前的计算机设计量子装置。

4微腔激光器

微腔激光器是当代半导体研究领域的热点之一，它采用了现代超精细加工技术和超薄材料加工技术，具有高集成度、低噪声的特点，其功耗低的特点尤为显著，100万个激光器同时工作，功耗只有5W。

纳米技术发展史

纳米技术发展史【摘要】纳米技术是21世纪科技发展的制高点，是新工业革命的主导技术，它将引起一场各个领域生产方式的变革，也将改变未来人们的生活方式和工作方式，使得我们有必要认识一下纳米技术的发展史。纳米技术的发展史是一个很长的过程，同时也是一个广泛应用的过程。【关键词】发展纳米技术纳米材料纳米技术基本概念纳米技术是以纳米科学为基础，研究结构尺度在0.1～100nm范围内材料的性质及其应用，制造新材料、新器件、研究新工艺的方法和手段。纳米技术以物理、化学的微观研究理论为基础，以当代精密仪器和先进的分析技术为手段，是现代科学(混沌物理、量子力学、介观物理、分子生物学)和现代技术(计算机技术、微电子和扫描隧道显微镜技术、核分析技术)相结合的产物。在纳米领域，各传统学科之间的界限变得模糊，各学科高度交叉和融合。纳米技术包含下列四个主要方面： 1、纳米材料：当物质到纳米尺度以后，大约是在0.1—100纳米这个范围空间，物质的性能就会发生突变，出现特殊性能。这种既具不同于原来组成的原子、分子，也不同于宏观的物质的特殊性能构成的材料，即为纳米材料。如果仅仅是尺度达到纳米，而没有特殊性能的材料，也不能叫纳米材料。

过去，人们只注意原子、分子或者宇宙空间，常常忽略这个中间领域，而这个领域实际上大量存在于自然界，只是以前没有认识到这个尺度范围的性能。第一个真正认识到它的性能并引用纳米概念的是日本科学家，他们在20世纪70年代用蒸发法制备超微离子，并通过研究它的性能发现：一个导电、导热的铜、银导体做成纳米尺度以后，它就失去原来的性质，表现出既不导电、也不导热。磁性材料也是如此，象铁钴合金，把它做成大约20—30纳米大小，磁畴就变成单磁畴，它的磁性要比原来高1000倍。80年代中期，人们就正式把这类材料命名为纳米材料。2、纳米动力学，主要是微机械和微电机，或总称为微型电动机械系统,用于有传动机械的微型传感器和执行器、光纤通讯系统，特种电子设备、医疗和诊断仪器等.用的是一种类似于集成电器设计和制造的新工艺。特点是部件很小，刻蚀的深度往往要求数十至数百微米，而宽度误差很小。这种工艺还可用于制作三相电动机，用于超快速离心机或陀螺仪等。在研究方面还要相应地检测准原子尺度的微变形和微摩擦等。虽然它们目前尚未真正进入纳米尺度，但有很大的潜在科学价值和经济价值。3、纳米生物学和纳米药物学，如在云母表面用纳米微粒度的胶体金固定dna的粒子，在二氧化硅表面的叉指形电极做生物分子间互作用的试验，磷脂和脂肪酸双层平面生物膜，dna的精细结构等。有了纳米技术，还可用自组装方法在细胞内放入零件或组件使构成新的材料。新的药物，

电子元器件行业现状

1、电子元器件行业现状我国电子元件的产量已占全球的近39％以上。产量居世界第一的产品有：电容器、电阻器、电声器件、磁性材料、压电石英晶体、微特电机、电子变压器、印制电路板。伴随我国电子信息产业规模的扩大，珠江三角洲、长江三角洲、环渤海湾地区、部分中西部地区四大电子信息产业基地初步形成。这些地区的电子信息企业集中，产业链较完整，具有相当的规模和配套能力。我国电子材料和元器件产业存在一些主要问题：中低档产品过剩，高端产品主要依赖进口；缺乏核心技术，产品利润较低；企业规模较小，技术开发投入不足。 2、电子元器件行业发展趋势技术发展趋势新型元器件将继续向微型化、片式化、高性能化、集成化、智能化、环保节能方向发展。市场需求分析随着下一代互联网、新一代移动通信和数字电视的逐步商用，电子整机产业的升级换代将为电子材料和元器件产业的发展带来巨大的市场机遇。我国“十一五”发展重点我国《电子基础材料和关键元器件“十一五”专项规划》重点强调新型元器件、新型显示器件和电子材料作为主要分产业的发展目标。注：上表所列信息与数据引自商务部网站、国研网、统计局网站 3、阿里巴巴关于“电子元器件”买家分布情况在alibaba买家分布中，广东、浙江、江苏买家数占78%，其市场开发潜力巨大。 4、阿里巴巴电子元器件企业概况

目前通过阿里巴巴搜索“电子元器件”有43533310条产品供应信息，这些企业中有很多实现了从做网站、做推广、找买家，谈生意、成交等一站式的业务模式。当前有效求购“电子元器件”的信息已达到50536条（数据截止2008-10-23）。阿里巴巴部分电子元器件行业企业公司名称合作年限公司名称合作年限深圳市百拓科技有限公司 3 靖江市柯林电子器材厂 6 深圳赛格电子市场广发电子经营部 4 乐清市东博机电有限公司 6 镇江汉邦科技有限公司7 温州祥威阀门有限公司 6 无锡市国力机电工程安装有限公司 5 上海纳新工业设备有限公司 6 深圳市恒嘉乐科技有限公司 6 天津市天寅机电有限公司科技开发分公司 6 厦门振泰成科技有限公司 6 常州市武进坂上继电器配件厂 6 5、同行成功经验分享公司名：佛山市禅城区帝华电子五金制品厂——一个“很有想法”的诚信通老板主营产品：16型电位器;开关电位器;调光电位器;调速电位器;直滑式电位器等加入诚信通年限：第4年佛山市禅城区帝华电子五金制品厂的董仁先生是一个“很有想法”的老板，虽然公司成立的时间不长，但是有很多经营理念。董先生是很健谈的人，据他介绍，帝华电子是以生产进口碳膜电位器和五金批咀的专业厂家，加入阿里巴巴诚信通已有两年时间。对于加入诚信通的目的，董先生的解释比较独特：“我们的产品属于电子设备及家用电器的元器件，和终端消费者没有直接的联系，就是把我们的产品扔两箱在大街上，扫大街的都没人要。而且我们的销售方式和普通厂家也不太一样，我们在国际国内都有销售办事处，同时还采用配套享受的形式。因此，我们加入诚信通并不是希望直接获得订单，而是想通过阿里巴巴的巨大知名度来提升我们公司的知名度，要让相关客户都知道中国有我们这样一个生产进口碳膜电位器和五金批咀的专业厂家。” 对于经营管理上的困难，董先生直言不讳：“当然，我们现在也遇到不少的困难，最困扰我的两个主要问题一是运输物流，二是生产。到现在我还没找到值得信赖和长期合作的物流公司，公司产品的运输经常得不到保证。现在阿里巴巴的网络交易渠道和交易方式已经很完善，我们也迫切希望阿里巴巴能提供物流服务。另一方面，最关键是生产上的问题，我们的生产往往赶不上订单的速度，这两个问题我正在努力解决中。” 对于公司今后的长远发展，“我们现在还属于生产元器件的厂家，随着公司的壮大，今后我们还将向半成品和终端消费品发展，我希望我们能形成终端消费品和相关的配套产业一条龙生产。”董先生显得踌躇满志。

中国光电子器件行业市场营销战略及未来发展潜力前景分析报告

光电子器件是光电子技术的关键和核心部件，是现代光电技术与微电子技术的前沿研究领域，是信息技术的重要组成部分。光电子器件应用范围十分广阔，如家用摄像机、手机相机、夜视眼镜、微光摄像机、光电瞄具、红外探测、红外制导、红外遥感、指纹探测、导弹探测、医学检测和透视等等，从军用产品扩展到民用产品，其使用范围难以胜数，是一个巨大的产业。光电子器件发展十分迅猛，不断采用新技术、利用新材料、研究新原理、开发新产品，各种新型器件不断涌现、器件性能不断提高。从可见光探测向微光、红外、紫外、X射线探测的器件，其探测范围从γ射线至远红外甚至到亚毫米波段的广阔的光谱区域，其探测元从点探测到多点探测至两维成像器件，像元数越来越多，分辨本领越来越大。通过微光学机械电子技术的集成工艺，光电子器件的体积越来越小，集成度越来越高，各种新型固体成像器件不断被开发成功，在很多方面代替了传统的真空光电器件。随着光信息技术的需求，探测器频率响应不断被提高。在光纤通信的产业链上，光电子器件生产处于产业链的上游，光电子器件行业的下游主要是通信系统设备行业。 2019年11月全国光电子器件产量为879.5亿只，同比下降21.5%，2019 年12月全国光电子器件产量为1048.2亿只，同比下降13.9%，2019年1-12月全国光电子器件产量为10899.2亿只，累计下降12.4%，2019年前12月全国光电子器件产量不断下降。 2020年6月中国光电子器件产量为770.5亿只（片、套），同比下降 19.1%；2020年1-6月中国光电子器件产量为4256.1亿只（片、套），同比下降24.4%。

纳米科技的发展及未来的发展方向

纳米科技的发展及未来的发展方向论文理学院 08光信息科学与技术张箐 0836017

纳米科技的发展及未来的发展方向一：纳米科技的起源：纳米是长度度量单位，一纳米为十亿分之一米。纳米科技这一初始概念是已故美国著名物理学家、诺贝尔物理学奖得主费恩曼(R．Feynman)于1959年在美国加州理工学院作题为“在低部还有很大空间”的讲演中提出的。费恩曼指出：如果人类能够在原子或分子尺度上来加工材料、制备装置，则将会有许多激动人心的新发现。他还强调：人们需要新型的微型化仪器来操纵纳米结构并测定其性质。费恩曼憧憬说：试想，如果有一天，人们可以按自己的意志来安排一个个原子，将会产生怎样的奇怪现象。与所有的天才假想一样，费恩曼的科学思想起初并未被接受。然而科技的迅猛发展很快证明了费恩曼是正确的。继费恩曼之后，许多科学家又尽情发挥想像力，从不同角度继续编织纳米技术的神奇梦想。纳米科技的迅速发展是在1980年代末1990年代初。1980年代初，宾尼希(C．Binnig)和罗雷尔(H．Rohrer)等人发明了费恩曼所期望的纳米科技研究的重要仪器－－扫描隧穿显微镜(scanning tunneling microscopy，STM)。STM 不仅以极高的分辨率揭示出了“可见”的原子、分子微观世界，同时也为操纵原子、分子提供了有力工具，从而为人类进入纳米世界打开了一扇更加宽广的大门。与此同时，纳米尺度上的多学科交叉迅速形成了一个有广泛学科内容和潜在应用前景的研究领域。1990年，纳米技术获得了重大突破。美国IBM公司阿尔马登研究中心（Almaden Research Center）的科学家使用STM把35个氙原子移动到各自的位置，组成了“IBM”三个字母，这三个字母加起来不到3纳米长。 1990年7月，第一届国际纳米科学技术大会和第五届国际扫描隧穿显微

2015版光电子器件及其他电子器件制造行业发展研究报告

目录 1. 2009-2014年光电子器件及其他电子器件制造行业分析 (1) 1.1.光电子器件及其他电子器件制造行业定义 (1) 1.2.2009-2014年光电子器件及其他电子器件制造行业产值占GDP比重 (1) 1.3.光电子器件及其他电子器件制造行业企业规模分析 (2) 2. 2009-2014年光电子器件及其他电子器件制造行业资产、负债分析.4 2.1.2009-2014年光电子器件及其他电子器件制造行业资产分析 (4) 2.1.1. 2009-2014年光电子器件及其他电子器件制造行业流动资产分析 (5) 2.2.2009-2014年光电子器件及其他电子器件制造行业负债分析 (6) 3. 2009-2014年光电子器件及其他电子器件制造行业利润分析 (8) 3.1.2009-2014年光电子器件及其他电子器件制造行业利润总额分析 (8) 3.2.2009-2014年光电子器件及其他电子器件制造行业主营业务利润分析.. 9 4. 2009-2014年光电子器件及其他电子器件制造行业成本分析 (11) 4.1.2014年行业总成本构成情况 (11) 4.2.2009-2014年行业成本费用分项分析 (12) 4.2.1. 2009-2014年行业产品销售成本分析 (12) 4.2.2. 2009-2014年行业产品销售成本率分析 (13) 4.2.3. 2009-2014年行业产品销售费用分析 (15) 4.2.4. 2009-2014年行业产品销售费用率分析 (16) 4.2.5. 2009-2014年行业管理费用分析 (17) 4.2.6. 2009-2014年行业管理费用率分析 (18)

电子封装的现状及发展趋势

电子封装的现状及发展趋势现代电子信息技术飞速发展,电子产品向小型化、便携化、多功能化方向发展.电子封装材料和技术使电子器件最终成为有功能的产品.现已研发出多种新型封装材料、技术和工艺.电子封装正在与电子设计和制造一起,共同推动着信息化社会的发展一．电子封装材料现状近年来,封装材料的发展一直呈现快速增长的态势.电子封装材料用于承载电子元器件及其连接线路,并具有良好的电绝缘性.封装对芯片具有机械支撑和环境保护作用,对器件和电路的热性能和可靠性起着重要作用.理想的电子封装材料必须满足以下基本要求: 1)高热导率,低介电常数、低介电损耗,有较好的高频、高功率性能; 2)热膨胀系数(CTE)与Si或GaAs芯片匹配,避免芯片的热应力损坏;3)有足够的强度、刚度,对芯片起到支撑和保护的作用;4)成本尽可能低,满足大规模商业化应用的要求;5)密度尽可能小(主要指航空航天和移动通信设备),并具有电磁屏蔽和射频屏蔽的特性。电子封装材料主要包括基板、布线、框架、层间介质和密封材料. 1.1基板高电阻率、高热导率和低介电常数是集成电路对封装用基片的最基本要求,同时还应与硅片具有良好的热匹配、易成型、高表面平整度、易金属化、易加工、低成本并具有一定的机械性能电子封装基片材料的种类很多,包括:陶瓷、环氧玻璃、金刚石、金属及金属基复合材料等.

1.1.1陶瓷陶瓷是电子封装中常用的一种基片材料,具有较高的绝缘性能和优异的高频特性,同时线膨胀系数与电子元器件非常相近,化学性能非常稳定且热导率高随着美国、日本等发达国家相继研究并推出叠片多层陶瓷基片,陶瓷基片成为当今世界上广泛应用的几种高技术陶瓷之一目前已投人使用的高导热陶瓷基片材料有A12q,AIN,SIC和B或)等. 1.1.2环氧玻璃环氧玻璃是进行引脚和塑料封装成本最低的一种,常用于单层、双层或多层印刷板,是一种由环氧树脂和玻璃纤维(基础材料)组成的复合材料.此种材料的力学性能良好,但导热性较差,电性能和线膨胀系数匹配一般.由于其价格低廉,因而在表面安装(SMT)中得到了广泛应用. 1.1.3金刚石天然金刚石具有作为半导体器件封装所必需的优良的性能,如高热导率(200W八m·K),25oC)、低介电常数(5.5)、高电阻率(1016n·em)和击穿场强(1000kV/mm).从20世纪60年代起,在微电子界利用金刚石作为半导体器件封装基片,并将金刚石作为散热材料,应用于微波雪崩二极管、GeIMPATT(碰撞雪崩及渡越时间二极管)和激光器,提高了它们的输出功率.但是,受天然金刚石或高温高压下合成金刚石昂贵的价格和尺寸的限制,这种技术无法大规模推广. 1.1.4金属基复合材料

纳米技术的应用与前景

纳米技术的应用与前景纳米技术作为一种高新科技，我认为其本质不亚于当年的电子与半导体科技，有着我们未所发掘到潜能与实用价值，在这个世代，各种技术的发展迅速，随着纳米技术的进一步发展，可以作为一种催化剂，促使各行各业的迅猛发展。纳米技术是近年来出现的一门高新技术。“纳米”主要是指在纳米（一种长度计量单位，等于1/1000,000,000米）尺度附近的物质，其表现出来的特殊性能用于不同领域而称之为“纳米技术”，其具体定义见词条“纳米科技”。纳米技术目前已成功用于许多领域，包括医学、药学、化学及生物检测、制造业、光学以及国防等等。本词条为纳米技术应用的总纲，包括如下领域： 1、纳米技术在新材料中的应用 2、纳米技术在微电子、电力等领域中的应用 3、纳米技术在制造业中的应用 4、纳米技术在生物、医药学中的应用 5、纳米技术在化学、环境监测中的应用 6、纳米技术在能源、交通等领域的应用尽管从理论到实践是一个相当困难的过程，但纳米技术已经证明，可以利用扫描隧道电子显微镜等工具移动原子个体，使它们形成在自然界中永远不可能存在的排列方式，如IBM 公司的标志图案、比例为百亿分之一的世界地图、或一把琴弦只有50纳米粗的亚显微吉他。纳米材料的应用有着诱人的技术潜力，它的应用范围包括从制造工业、航天工业到医学领域等。美国全国科学基金会曾发表声明说：“当我们进入21世纪时，纳米技术将对世界人民的健康、财富和安全产生重大的影响，至少如同20世纪的抗生素、集成电路和人造聚合物那样。”科学家们预计，纳米技术在新世纪中的应用前景广阔，已经涵盖了材料、测量、机械、电子、光学、化学、生物等众多领域，信息技术与纳米技术的关系已密不可分。从纳米科技发展的历史来看，人们早在1861年建立所谓肢体化学时即开始了对纳米肢体的研究。但真正对纳米进行独立的研究，则是1959年，这一年，著名美国物理学家、诺贝尔奖金获得者德·费曼在美国物理学年会上作了一次报告。他在报告中认为，能够用宏观的机器来制造比其体积小的机器，而这较小的机器又可制作更小的机器，这样一步步达到分子程度。费曼还幻想在原子和分子水平上操纵和控制物质。在70年代末，美国MIT（麻省理工大学）的W.R.Cannon等人发明了激光气相法合成数十纳米尺寸的硅基陶瓷粉末。80年代初，德国物理学家H.Gleiter等人用气体冷凝发制备了具有清洁表面的纳米颗粒，并在超真空条件下原位压制了多晶纳米固体。现在看来，这些研究都属于纳米材料的初步探索。科学家预言，尺寸为分子般大小、厚度只有一根头发丝的几百万分之一的纳米机械装置将在今后数年内投入使用。学术实验室和工业实验室的研究人员在开发分子马达、自组装材料等纳米机械部件方面取得了飞速进展。纳米机器具有可以操纵分子的微型“手指”和指挥这些手指如何工作、如何寻找所需原材料的微型电脑。这种手指完全可以由碳纳米管制成，碳纳米管是1991年发现的一种类似头发的碳分子，其强度是钢的100倍，直径只有头发的五万分之一。美国康奈尔大学的研究人员利用有机物和无机物组件开发出一个分子大小的马达，一些人称之为纳米技术领域的“T型发动机”。纳米科技中具有主导或牵头作用的是纳米电子学，因为它是微电子学发展的下一代。纳米电子学是来自电子工业，是纳米技术发展的一个主要动力。纳米电子学立足于最新的物理理论和最先进的工艺手段，按照全新的理念来构造电子系统，并开发物质潜在的储存和处理

新型元器件的研究现状与发展趋势

新型电子元器件的研究现状与发展趋势韦纯严 1300130525 （桂林电子科技大学机电工程学院，广西桂林）摘要：电子元件是信息技术的重要支撑，是电子装备、电子信息系统以及武器装备控制系统必不可少的重要部件。从信息技术的发展历程可以看出，电子系统功能的每一次升级、半导体技术的每一种创新与变革都会从产量和性能等方面对元件提出新的更高的要求。因此研究与发展新型电子元器件，关注电子元器件的发展趋势对于一个国家的重要性是不言而喻。关键词：电子元件；发展趋势 1 引言当今社会科技的发展是日新月异，产品的更新换代的时间越来越短，而这一切的进步都离不开电子元器件的发展。电子元器件是电子设备及信息系统的重要基础之一，其发展速度、技术水平高低和生产规模，不仅直接影响着电子信息产业的发展，而且对改造传统产业，促进科技进步，提高装备现代化水平都具有重要的现实意义。因此，密切关注电子元器件的发展趋势，总结电子元器件的发展趋势，找出电子元器件发展新特点，密切关注电子元器件领域的新材料等，对促进我国电子元器件的发展、提高电子元器件整体水平、推动电子信息产业发展，都具有重要的理论和现实意义。 2 电子元器件国内外现状 2.1世界电子元器件发展现状现在的电子设备及信息系统的体积越来越小，电路密度越来越高，传输速度也越来越快，新型电子元器件正在向片式化、微型化、高频化、宽频化、高精度化、集成化方和绿色环保向发展。 2.2我国电子元器件的发展现状由于西方发达国家在电子元器件行业中所投入的研发强度较大，如美国、日本等国家其在电子元器件行业中所投入的研发强度都已经超过5%，甚至有一些企业的投入高达10%以上，因此，这些国家在电子元器件行业中处于领先地位。而我国由于在电子元器件研发领域中所投入的研发强度很有限，其核心技术基本上只能依靠进口。再加上，我国设备陈旧，生产工艺比较落后，产品核心技术含量低。同时，引进国外先进的电子元器件收到许多环节、条件的制约。由于每种不同电子元器件所使用的材料以及生产工艺都有所不同，其功能和价格也有所差异，所以导致无法根据电子元器件的功能来制定关税，从而引起很多的电子元器件因功能与价格不明而被海关扣留。因此，需要相关权威机构对电子元器件的功能及其价值进行鉴定，并作出具有相应的鉴定材料。除此之外，出口西方国家的产品也面临着较大的贸易壁垒，使我国的电子元器件产品也面临着相应的标准门槛。由于我国的芯片起步晚，发展较为缓慢，因此，目前我国的自主品牌的芯片还处于发展阶段。与西方发达国家相比，我国自主品牌的芯片占全球芯片市场占有率少得可怜。我国的电子元器件的起步比较晚，发展较为缓慢，相比于发达国家我国对新型电子元器件的研究与生产技术都相对落后。但是我国的片式电阻器、片式独石陶瓷电容器、铝电解电容器、石英晶体谐振器、压电陶瓷滤波器、双面及多层印制板、覆铜板、扬声器等产品已达到规模经济生产要求。 3 电子元器件技术发展趋势从世界电子元器件的技术发展趋势来看，总体来看，片式化已经成为衡量电子元件技术发展水平的重要标志之一，其中，片式电容、片式电阻、片式电感三大无源元件，约占元器件总产量的85%-90%。电子元器件在片式化的同时，也在向小型化方向迅速发展，随着电子设备小型化进程的加快，电子元件复合化和集成化的步伐也在加快。由于电子元器件产品种类很多，各分类产品在技术发展趋势上又各有自身的特点。电子元器件正进入以新型电子元器件为主体的新一代元器件时代，它将基本上取代传统元器件。电子元器件由原来只为适应整机的小型化及其新工艺要求为主的改进，变为以满足数字技术、微电子技术发展所提出的特性要求为主，而且是成套满足的产业化发展阶段。新型电子元器件体现当代和今后电子元器件向高频化、片式化、微型化、薄型化、低功耗、响应速率快、高分辨率、高精度、高功率、多功能、组件

纳米二氧化钛的现状与发展概要

纳米二氧化钛的现状与发展作者：未知时间：2007-11-24 15:17:00 国外纳米TiO2的生产现状 20世纪80年代以前，纳米TiO2的研究开发目的主要是作为精细陶瓷原料、催化剂、传感器等，需求量不大，没有形成大的生产规模。80年代以后，开发的纳米TiO2用作透明效应和紫外线屏蔽剂，为纳米TiO2打开了市场，使纳米TiO2的生产和需求大大增加，成为钛白工业和涂料工业的一个新的增长点。由于纳米TiO2在催化及环境保护等方面具有广阔的应用前景，并可用于日用产品、涂料、电子、电力等工业部门，因此，纳米TiO2展现出巨大的市场前景。日本、美国、英国、德国和意大利等国对纳米TiO2进行了深入的研究，并已实现纳米TiO2的工业化生产。目前全世界已经有十几家公司生产纳米TiO2，总生产能力估计在(6000～10000)t/a，单线生产能力一般为(400～500)t/a。根据莎哈里本公司统计，2003年全球纳米TiO2销售量仅为1800t左右，其消费量与产品应用见表1。表1 2003年全球纳米TiO2消费量与产品应用近几年，有关纳米TiO2的新建装置已很少报道，主要是已建成装置的生产能力已远远超出市场的实际消费量，多数厂家处于开工不足或停产的状态。主要原因是目前国际上公认的纳米TiO2制备和应用技术还有待于提高，技术要点和难点主要表现在以下几个方面：①国际上纳米TiO2的价格为(30～40)万元/t，其成本大致是销售价格的2/5，原料和工艺路线的选择是降低生产成本的关键因素；②纳米TiO2的晶型和粒度控制技术；③金红石型纳米TiO2的表面处理技术；④纳米TiO2应用分散技术；⑤纳米TiO2应用功能的提升技

浅谈纳米材料应用及发展前景

Jiangsu University 浅谈纳米材料应用及发展前景

摘要纳米材料展现了异常的力学、电学、磁学、光学特性、敏感特性和催化以及光活性，为新材料的发展开辟了一个崭新的研究和应用领域。纳米技术在精细陶瓷、微电子学、生物工程、化工、医学等领域的成功应用及其广阔的应用前景使得纳米材料及其技术成为目前科学研究的热点之一，被认为是世纪的又一次产业革命。纳米材料向国民经济和高新科技等各个领域的渗透以及对人类社会的进步的影响是难以估计的。关键词：纳米材料；纳米应用；量子尺寸效应 1.前言纳米材料和纳米结构无论在自然界还是在工程界都不是新生事物。在自然界存在大量的天然纳米结构，只不过在透射电镜的应用以前人们没有发现而已。在工程方面，纳米材料80年代初发展起来的，纳米材料其粒径范围在1—100nm之间，故纳米材料又称超微晶材料。它包括晶态、非晶态、准晶态的金属、陶瓷和复合材料等。由于极细的晶粒和大量处于晶界和晶粒缺陷中心的原子，纳米材料的物化性能与微米多晶材料有着巨大的差异，具有奇特的力学、电学、瓷学、光学、热学及化学等多方面的性能，从而使其作为一种新型材料在电子、冶金、宇航、化工、生物和医学等领域展现出广阔的应用前景。目前已受到世界各

国科学家的高度重视。美国的“星球大战计划”、“信息高速公路”，欧共体的“尤里卡计划”等都将纳米材料的研究列入重点发展计划；日本在10年内将投资250亿日元发展纳米材料和纳米科学技术；英国也将发展纳米材料科学技术作为重振英国工业的突破；我国的自然科学基金“863”计划、“793”计划以及国家重点实验室都将纳米材料列为优先资助项目[1]。美国科学技术委员会把“启动纳米技术的计划看作是下一次工业革命的核心”[2]。 2.纳米材料的制备现行的纳米材料制备方法很多。但是真正能够高效低成本制备纳米材料的方法还是现在各个国家研究的重点。目前已报的工艺方法主要有以下几种：物理气相沉积法（PVD）和化学气相沉积法（CVD）、等离子体法、激光诱导法、真空成型法、惰性气体凝聚法、机械合金融合法、共沉淀法、水热法、水解法、微孔液法、溶胶—凝胶法等等。 3.纳米材料的主要应用 3.1纳米材料在工程方面的应用纳米材料的小尺寸效应使得通常在高温下才能烧结的材料如SiC 等在纳米尺度下在较低的温度下即可烧结,另一方面,纳米材料作为烧结过程中的活性添加剂使用也可降低烧结温度,缩短烧结时间。纳米粉体可用于改善陶瓷的性能，其原因在于微小的纳米微粒不仅比表面积大，而且扩散速度快，因而进行烧结时致密化的速度就快，烧结

光电子与微电子器件及集成重点专项2019年度项目申报指南

附件4 “光电子与微电子器件及集成”重点专项 2019年度项目申报指南为落实《国家中长期科学和技术发展规划纲要（2006—2020年）》《2006—2020年国家信息化发展战略》提出的任务，国家重点研发计划启动实施“光电子与微电子器件及集成”重点专项（以下简称“本重点专项”）。根据本重点专项实施方案的部署，现提出2019年度项目申报指南。本重点专项的总体目标是：发展信息传输、处理与感知的光电子与微电子集成芯片、器件与模块技术，构建全链条光电子与微电子器件研发体系，推动信息领域中的核心芯片与器件研发取得重大突破，支撑通信网络、高性能计算、物联网等应用领域的快速发展，满足国家发展战略需求。本重点专项按照硅基光子集成技术、混合光子集成技术、微波光子集成技术、集成电路与系统芯片、集成电路设计方法学和器件工艺技术6个创新链（技术方向），共部署49个重点研究任务。专项实施周期为5年（2018—2022年）。 2019年度项目申报指南在核心光电子芯片、光电子芯片共性支撑技术、集成电路与系统芯片、集成电路设计方法学和器件工 —1—

艺技术5个技术方向启动19个研究任务，拟安排国拨总经费概算6.75亿元。凡企业牵头的项目须自筹配套经费，配套经费总额与专项经费总额比例不低于1：1。各研究任务要求以项目为单元整体组织申报，项目须覆盖所申报指南方向二级标题（例如：1.1）下的所有研究内容并实现对应的研究目标。除特殊说明外，拟支持项目数均为1~2项。指南任务方向“1.核心光电子芯片”和“2.光电子芯片共性支撑技术”所属任务的项目实施周期不超过3年；指南任务方向“3.集成电路与系统芯片”、“4.集成电路设计方法学”和“5.器件与工艺技术”所属任务的项目实施周期为4年。基础研究类项目，下设课题数不超过4个，参研单位总数不超过6个；共性关键技术类和应用示范类项目，下设课题数不超过5个，参与单位总数不超过10个。项目设1名项目负责人，项目中每个课题设1名课题负责人。指南中“拟支持项目数为1~2项”是指：在同一研究方向下，当出现申报项目评审结果前两位评分评价相近、技术路线明显不同的情况时，可同时支持这2个项目。2个项目将采取分两个阶段支持的方式。建立动态调整机制，第一阶段完成后将对2个项目执行情况进行评估，根据评估结果确定后续支持方式。 1.核心光电子芯片 1.1多层交叉结构的光子集成芯片（基础研究类）研究内容：聚焦基于硅基多维度交叉结构的光子集成芯片，—2—

纳米光电子技术的发展及应用

纳米光电子技术的发展及应用摘要:纳米技术（nanotechnology）是用单个原子、分子制造物质的科学技术，研究结构尺寸在0.1至100纳米范围内材料的性质和应用。纳米科学技术是以许多现代先进科学技术为基础的科学技术，它是现代科学和现代技术结合的产物,由纳米技术而产生一些先进交叉学科技术，本文主要讲述的纳米光电子技术就是纳米技术与光电技术的结合的一个实例，随着纳米技术的不断成熟和光电子技术的不断发展，两者的结合而产生的纳米光电子器件也在不断的发展,其应用也在不断扩大。关键词：纳米技术纳米光电子技术纳米光电子器件应用一、前言纳米材料与技术是20世纪80年代末才逐步发展起来的前沿性，交叉性的学科领域，为21世纪三大高新科技之一。而如今，纳米技术给各行各业带来了崭新的活力甚至变革性的发展，该性能的纳米产品也已经走进我们的日常生活，成为公众视线中的焦点。[2 纳米技术的概念由已故美国著名物理学家理查德。费因曼提出，而不同领域对纳米技术的看法大相径庭，就目前发展现状而言大体分为三种：第一种，是美国科学家德雷克斯勒博士提出的分子纳米技术。而根据这一概念，可以制造出任何种类的分子结构；第二种概念把纳

米技术定位为微加工技术的极限，也就是通过纳米技术精度的“加工”来人工形成纳米大小的结构的技术；第三种概念是从生物角度出发而提出的，而在生物细胞和生物膜内就存在纳米级的结构二、纳米技术及其发展史 1993年，第一届国际纳米技术大会(INTC)在美国召开，将纳米技术划分为6大分支：纳米物理学、纳米生物学、纳米化学、纳米电子学、纳米加工技术和纳米计量学，促进了纳米技术的发展。由于该技术的特殊性，神奇性和广泛性，吸引了世界各国的许多优秀科学家纷纷为之努力研究。纳米技术一般指纳米级(0.1一100nm)的材料、设计、制造，测量、控制和产品的技术。纳米技术主要包括：纳米级测量技术：纳米级表层物理力学性能的检测技术：纳米级加工技术；纳米粒子的制备技术；纳米材料；纳米生物学技术；纳米组装技术等。其中纳米技术主要为以下四个方面 1、纳米材料：当物质到纳米尺度以后，大约是在0.1—100纳米这个范围空间，物质的性能就会发生突变，出现特殊性能。这种既具不同于原来组成的原子、分子，也不同于宏观的物质的特殊性能构成的材料，即为纳米材料。 2、纳米动力学：主要是微机械和微电机，或总称为微型电动机械系统（MEMS),用于有传动机械的微型传感器和执行器、光纤通讯系统，特种电子设备、医疗和诊断仪器等. 3、纳米生物学和纳米药物学：如在云母表面用纳米微粒度的胶体金固定dna的粒子，在二氧化硅表面的叉指形电极做生物分

纳米科技的发展现状及前景

纳米技术(nanotechnology），也称毫微技术，是研究结构尺寸在0.1至100纳米范围内材料的性质和应用的一种技术。 1981年扫描隧道显微镜发明后，诞生了一门以0.1到100纳米长度为研究分子世界，它的最终目标是直接以原子或分子来构造具有特定功能的产品。因此，纳米技术其实就是一种用单个原子、分子射程物质的技术。纳米技术是一门交叉性很强的综合学科，研究的内容涉及现代科技的广阔领域。纳米科学与技术主要包括：纳米体系物理学、纳米化学、纳米材料学、纳米生物学、纳米电子学、纳米加工学、纳米力学等。这七个相对独立又相互渗透的学科和纳米材料、纳米器件、纳米尺度的检测与表征这三个研究领域。纳米材料的制备和研究是整个纳米科技的基础。其中，纳米物理学和纳米化学是纳米技术的理论基础，而纳米电子学是纳米技术最重要的内容从迄今为止的研究来看，关于纳米技术分为三种概念：第一种，是1986年美国科学家德雷克斯勒博士在《创造的机器》一书中提出的分子纳米技术。根据这一概念，可以使组合分子的机器实用化，从而可以任意组合所有种类的分子，可以制造出任何种类的分子结构。这种概念的纳米技术还未取得重大进展。第二种概念把纳米技术定位为微加工技术的极限。也就是通过纳米精度的"加工"来人工形成纳米大小的结构的技术。这种纳米级的加工技术，也使半导体微型化即将达到极限。现有技术即使发展下去，从理论上讲终将会达到限度，这是因为，如果把电路的线幅逐渐变小，将使构成电路的绝缘膜变得极薄，这样将破坏绝缘效果。此外，还有发热和晃动等问题。为了解决这些问题，研究人员正在研究新型的纳米技术。第三种概念是从生物的角度出发而提出的。本来，生物在细胞和生物膜内就存在纳米级的结构。DNA分子计算机、细胞生物计算机的开发，成为纳米生物技术的重要内容1993年，第一届国际纳米技术大会(INTC)在美国召开，将纳米技术划分为6大分支：纳米物理学、纳米生物学、纳米化学、纳米电子学、纳米加工技术和纳米计量学，促进了纳米技术的发展。由于该技术的特殊性，神奇性和广泛性，吸引了世界各国的许多优秀科学家纷纷为之努力研究。纳米技术一般指纳米级(0.1一100nm)的材料、设计、制造，测量、控制和产品的技术。纳米技术主要包括：纳米级测量技术：纳米级表层物理力学性能的检测技术：纳米级加工技术；纳米粒子的制备技术；纳米材料；纳米生物学技术；纳米组装技术等。关键突破 1990年，IBM公司阿尔马登研究中心的科学家成功地对单个的原子进行了重排，纳米技术取得一项关键突破。他们使用一种称为扫描探针的设备慢慢地把35个原子移动到各自的位置，组成了IBM三个字母。这证明费曼是正确的，二个字母加起来还没有3个纳米长。不久，科学家不仅能够操纵单个的原子，而且还能够“喷涂原子”。使用分子束外延长生长技术，科学家们学会了制造极薄的特殊晶体薄膜的方法，每次只造出一层分子。目前，制造计算机硬盘读写头使用的就是这项技术。著名物理学家、诺贝尔奖获得者理查德· 费曼预言，人类可以用小的机器制作更小的机器，最后将变成根据人类意愿，逐个地排列原子，制造产品，这是关于纳米技术最早的梦想。纳米技术包含下列四个主要方面：

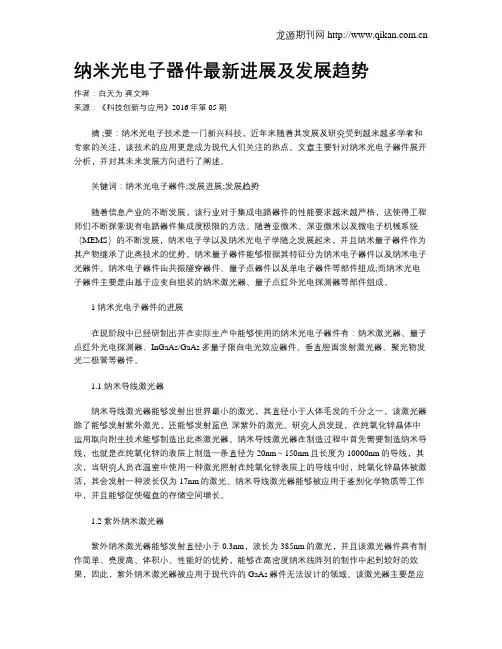

纳米光电子器件最新进展及发展趋势
