千斤顶PROE课程设计说明书
千斤顶PROE课程设计说明书
西安航空职业技术学院
课程设计说明书科目 PRO/E产品设计实训
专业计算机辅助设计与制造班级、学号
姓名
指导教师
2012年 6月 8 日
2
西安航空职业技术学院
课程设计任务书
课题名称：基于PRO/E的千斤顶零部件造型与装配
设计内容：
1、用PRO/E软件进行千斤顶零部件造型；
2、用PRO/E软件进行千斤顶模拟装配；
3、生成相应的工程图。
设计目的：
1、学习运用Pro/ENGINEER进行机械零件和装配设计的一般方法和步骤。通过本课程实训，培养学生把握零件的设计意图，完成参数化建模的能力。
2、培养学生图样表达的能力，正确完成工程图的生成。
设计要求：
1、树立正确的设计指导思想，严谨负责、实事求是、刻苦钻研、勇于探索的作风和学风。
2、根据所给资料，按照任务书中提出的范围和要求按时独立完成，不得延误，不得抄袭他人成果。
3、说明书应字迹清楚文字通顺，必须写出详细的设计步骤。
3
4、制图要布置匀称、图面整洁、线条分明、尺寸无误，应按规定设计，并应附有必要的附注和说明。
5、设计应严格按有关设计规范进行。
指导教师签名：教研室主任签名：
发题日期：2012年5月28日
完成日期：2012年6月8日
4
西安航空职业技术学院
课程设计（论文）进度计划表
5
螺旋千斤顶设计分析说明书
机械设计课程 《螺旋千斤顶》设计说明书专业 学生姓名 学号 年月日
螺旋千斤顶作业任务书一、题目：螺旋千斤顶 原始数据: 三、工作量 1、总装配图一张； 2、计算说明书一份。 四、参考资料 螺旋千斤顶设计指导书
目录 一、目的 (1) 二、题目与设计方案 (1) 三、装配简图 (1) 四、计算及说明 (1) 五、参考文献 (11) 一、目的 1.熟悉螺旋千斤顶的工作原理与设计计算方法； 2.学会运用所学过的知识，解决实际设计中遇到的问题，培养独立工作能力， 初步学会综运用所学知识解决材料选择、强度和刚度计算、制造与装配工艺等问题； 3.熟悉有关设计资料，学会查阅手册何用国家标准。 二、题目与设计方案 题目：螺旋千斤顶
四、计算及说明 计 算 及 说 明 结 果 1、螺杆的设计与计算 1)螺纹牙型 螺纹牙型有矩形、梯形、锯齿形和三角形，千斤顶常用矩形螺纹。为了获得必要的精度又便于加工，矩形螺纹常靠内径对中，其配合可选为H8/h8。由于螺纹在径向的间隙很小，在强度校核时不予考虑。 2)材料 螺杆的材料选用45钢，热处理采用调制处理T235。轴颈处可局部淬硬C42。 3)螺纹直径 螺杆工作时，同时承受压力和扭矩的作用，所以根据紧螺栓链接强度计算公式，有 式中[]σ为螺杆许用应力。 由参考文献得螺杆许用应力[]3~5 s σσ= ，屈服强度极限 355MPa s σ= 故355[]88.75MPa 4σ==，3 164 1.3551032.0276mm 88.7510 d π???≥=?? 根据经验公式求得螺距132.0276 8.0069mm 44 d P === 矩形螺纹 配合H8 /h8 材料45钢 热处 理 C42 螺距P=8mm 螺杆直径 40d mm = 中径 236d mm = 小径 132d mm = 满足自锁条件 手柄孔径 退刀槽 图1 托手 螺螺 底
千斤顶设计计算说明
目录 第一章设计题目及材料选择 (2) 1.1 设计要求 (2) 1.2 主要零件的常用材料 (2) 1.3 千斤顶结构示意图 (2) 第二章螺杆的设计计算 (3) 2.1螺杆材料级牙型选择 (3) 2.2耐磨性计算 (3) 2.3验算螺纹的自锁条件 (4) 2.4螺杆强度校核 (4) 2.5稳定性校核 (5) 2.5螺杆其他结构设计 (6) 第三章螺母的设计计算 (7) 3.1确定螺母高度H及螺纹工作圈数u (7) 3.2校核螺纹牙强度 (7) 3.3螺母的其他设计要求 (8) 第四章托杯的设计与计算 (8) 第五章手柄设计与计算 (9) 5.1手柄材料 (9) 5.2手柄长度L p (9)
5.3手柄直径d p (10) 5.4结构 (10) 第六章底座设计 (11)
第一章设计题目及材料选择 1.1 设计要求 设计简单千斤顶的螺杆和螺母级其他结构的主要尺寸。起重量为40000N，起重高度为200mm，材料自选.。传力螺旋传动要求以小的扭矩产生较大的轴向推力，一般为间歇性工作，每次的工作时间较短，工作速度也不高，通常有自锁能力，所以千斤顶设计采用此结构。 1.2 主要零件的常用材料 螺杆：45# 钢，采用带有外螺纹的杆件 螺母：青铜，带有内螺纹的构件 底座：灰铸铁HT200 带1：10斜度 手柄：Ｑ235 1.3 千斤顶结构示意图
第二章 螺杆的设计计算 2.1螺杆材料级牙型选择 选用45＃钢，螺杆螺纹类型选择梯形螺纹。梯形螺纹牙型为等腰梯形，牙形角α=300，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB5796.1—86的规定。 2.2耐磨性计算 滑动螺旋的磨损与螺纹工作面上的压力、滑动速度、螺纹表面粗糙度以及润滑状态等因素有关。其中最主要的是螺纹工作面上的压力，压力越大螺旋副间越容易形成过度磨损。因此，滑动螺旋的耐磨性计算，主要是限制螺纹工作面上的压力p ，使其小于材料的许用压力[p]。假设作用于螺杆的轴向力为Ｆ（N ），螺纹的承压面积（指螺纹工作表面投影到垂直于轴向力的平面上的面积）为A （2 mm ），螺纹中径为小（mm ），螺纹工作高度为H （mm ），螺纹螺距为 P （mm ），螺母高度为 D （mm ），螺纹工件圈数为 u ＝H/P 。则螺纹工作面上的耐磨性条件为： []22F F F p p A d hu d hH ππ= ==≤ 令2/H d φ=，则2H d φ=代入上式得： 2d ≥ 对于梯形螺纹，0.5h P =，则： 2d ≥
PROE课程设计说明书
PROE课程设计说明书 学院机电工程学院 专业材料成型及控制工程 班级 姓名 学号 题目充电器底座 指导老师
PRO/E课程设计说明书 一、PRO/E课设要求 1、PRO/E软件对零件进行三维造型； 2、PRO/E软件对零件进行分模； 1）创建模具型腔； 2）设置收缩率； 3）设计分型面； 4）用分型面分割工件得到体积块； 5）通过抽取将体积块转化为模具元件； 6）设计浇注系统； 7）铸模； 8）定义模具开模； 3、用EMX对以上的模具进行模架设计； 1)装配型芯、型腔； 2)定义模具组件； 3)侧向抽芯设计 4)设计流道； 5)设计顶针； 6)设计冷却系统； 7)装配模架； 二、PRO/E课设目的 1、熟练掌握PRO/E软件的3D造型； 2、熟练掌握其对零件的模具设计； 3、了解并掌握对模具进行模架设计； 三、模具设计的基本流程 1、三维造型 在PRO/E软件中用“零件”模块进行三维造型设计。在“拉伸”“草绘”之前对充电器底座进行测量，量取底座尺寸后，进行草绘拉伸。
拉伸完成后用“壳”工具，内部系列结构用“拉伸”工具，进行加减材料拉伸，可逐步完成至下图结构。 新建基准平面进行镜像。将拉伸好的凸台凹面分别镜像至右侧。 凸台内侧的阶梯通孔同旋转去材料的方法得到。下图为草绘图与拉伸后的孔。
局部有筋板处先做一个拉伸，再用阵列的方法得到。 此零件造型较难一处，为散热挡灰板的造型，因为其结构呈Z形，做正反面拉伸除料，再按方向进行阵列。 拉伸一次除材料，进行第一次阵列除材料。 拉伸一次除材料，进行第二次阵列除材料。
反面，拉伸一次除材料，进行三次阵列除材料。完成散热挡灰板的造型。因为其特殊的Z 形结构，在设置分型面时候也要注意，后面再做简述。 之后对零件进行倒圆角，设置收缩率，完成零件的三维造型设计。 2、分型面的设计 取最大截面处做分型面，外轮廓表面较易补孔。故复制外轮廓面补空填充，与最大截面处合并的方法设计主分型面。卡勾处设计卡勾分型面，细小孔洞处做一个嵌件分型面。 主分型面用“种子面法”选取，选取外表面的任意一个面为种子面，按住“shift”键选取边界面，松开“shift”，进行复制粘贴。
机械设计千斤顶设计说明书
长春工业大学 课程设计说明书 课程设计名称《计算机辅助设计与制造》课程设计 专业机械制造及自动化 班级 学生姓名 指导教师范依航 2014年11月25日
目录 一、设计任务................................................ 错误！未定义书签。 二、设计分析 (3) 1.螺杆 (3) 1.1螺杆材料级牙型选择 (3) 1.2耐磨性计算 (3) 1.3验算螺纹的自锁条件 (4) 1.4螺杆强度校核 (5) 1.5稳定性校核 (5) 1.6螺杆其他结构设计 (6) 2.螺母 (7) 2.1确定螺母高度H及螺纹工作圈数u (7) 2.2校核螺纹牙强度 (7) 2.3螺母的其他设计要求 (8) 3.托杯 (8) 4.手柄 (9) 4.1手柄材料 (9) 4.2手柄长度L p (9) 4.3手柄直径d p (10) 4.4结构 (10) 5.底座 (11) 三、三维设计 (12) 1.零件三维造型 (12) 2.装配三维造型 (14) 3.装配体的二维工程图 (15) 4.UG加工CAM模块 (16) 5.NC代码 (24) 四、设计总结 (27) 五、参考文献 (27)
计算机辅助设计与制造（CAD/CAM）课程设计是在学习三维造型软件的基础上，理解并掌握当代CAD/CAM技术的基本理论和基本方法。通过一个较简单的产品设计，综合运用实体建模、曲面建模、混合建模知识，并结合前期机械制造专业课程知识，进行造型设计，了解利用CAM 技术生成刀位代码的基本过程和方法。目的是提高综合运用三维造型软件的实际操作能力和机械制造知识的运用能力，锻炼分析解决实际工程问题的能力，为后续其他教学环节和从业所需专业技术打下良好基础。 设计内容与步骤如下： 1.分析图纸，拆解零件； 2.分析零件形状，确定基体特征和造型策略； 3.造型； 4.不同零件之间进行装配，检查干涉情况，检查物性； 5.选择一简单零部件，进入三维软件CAM模块，设置毛坯，选择合理的刀具、刀路轨迹和切削用量，并进行模拟加工，输出NC代码； 6.保存相应各阶段的结果，并撰写设计说明书。 设计文件提交要求 1.产品的结构三维模型图； 2.二维工程图； 3.NC数控代码； 4.设计说明书； 5.上述内容的电子文档。 设计简单千斤顶（参见教材书图5—41）的螺杆和螺母级其他结构的主要尺寸。起重量为45000N，起重高度为250mm。 千斤顶：梯形螺纹螺旋传动。 螺杆：45# 钢，采用带有外螺纹的杆件。 螺母：青铜ZcuSn10P1，带有内螺纹的构件。 底座：灰铸铁 HT200 带1：10斜度。 手柄：Ｑ235，[σb]=125 MPa。
proe课程设计说明书(订书机)
综合实验报告 （计算机类） 题目:小型订书机三维数字化造型设计学院:材料科学与工程 年级、专业: 2008级材料成型及控制工程学生姓名: 学号: 指导教师: 开题时间: 2011 年 7 月 4 日完成时间: 2011 年 7 月 15 日
目录 引言............................................................................................................................................................... - 3 - 1 实验目的....................................................................................................................................................... - 4 - 2 实验准备....................................................................................................................................................... - 4 - 2.1操作平台 ...................................................................................................................... - 4 - 2.2实体选取 ...................................................................................................................... - 4 - 3 实验过程....................................................................................................................................................... - 5 - 3.1创建滑槽 ...................................................................................................................... - 5 - 3.2 创建滑块 ........................................................................................ 错误！未定义书签。 3.3 创建底板 ........................................................................................ 错误！未定义书签。 3.4 创建底座 ........................................................................................ 错误！未定义书签。 3.5 创建弹片 ........................................................................................ 错误！未定义书签。 3.6 创建上壳 ........................................................................................ 错误！未定义书签。 3.7 初步组装 ........................................................................................ 错误！未定义书签。 3.8 创建弹簧 ........................................................................................ 错误！未定义书签。 3.9 弹片尺寸修改 ................................................................................ 错误！未定义书签。 3.10 最后组装 ...................................................................................... 错误！未定义书签。 4 总结............................................................................................................................................................. - 18 - 5致谢.......................................................................................................................................................... - 18 - 6参考文献...................................................................................................................................................... - 18 -
机械设计课程设计螺旋千斤顶设计说明书
螺旋千斤顶 设计计算说明书 院系机电学院 专业年级2008级机制 设计者* * * 指导教师* * * 成绩 2010年5月8日 目录 螺旋千斤顶设计计算说明书........................................................................... 错误!未定义书签。 螺杆的设计与计算................................................................................... 错误!未定义书签。 1.1螺杆螺纹类型的选择................................................................. 错误!未定义书签。 1.2选取螺杆材料............................................................................. 错误!未定义书签。 1.3确定螺杆直径............................................................................. 错误!未定义书签。 1.4自锁验算..................................................................................... 错误!未定义书签。 1.5结构............................................................................................. 错误!未定义书签。 1.6螺杆强度计算............................................................................. 错误!未定义书签。 1.7稳定性计算................................................................................. 错误!未定义书签。 螺母设计与计算 (7) 2.1选用螺母材料............................................................................. 错误!未定义书签。 2.2确定螺母高度' 及螺纹工作圈数u (8) 2.3校核螺纹牙强度 (8) 2.4安装要求 (9) 杯托的设计与计算 (9) 3.1杯托的尺寸与计算 (9) 手柄设计与计算....................................................................................... 错误!未定义书签。 4.1手柄材料 (10) L (10) 4.2手柄长度 P 4.3手柄直径 (11) 4.4挡圈 (12) 底座设计------------------------------------------------------------------------------------------------- 12 参考文献 (13)
千斤顶设计说明书
1.螺旋起重器设计方案确定与材料选择 1.1 结构设计方案 以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。 螺旋起重器（千斤顶）是一种人力起重的简单机械，主要用于起升重物。手动螺旋千斤顶主要包括底座、棘轮、圆锥齿轮副、托杯、传动螺纹副等部分。千斤顶最大起重量是其最主要的性能指标之一。千斤顶在工作过程中，传动螺纹副承 受主要的工作载荷，螺纹副工作寿命决定千斤顶使用寿命，故传动螺纹副的设计最为关键，其设计与最大起重量、螺纹副材料、螺纹牙型以及螺纹头数等都有关系。 手动螺旋千斤顶在满足设计性能和要求的前提下，从结构紧凑、减轻重量、节省材料和降低成本考虑。在给出千斤顶最大起重量、传动螺纹副材料及其屈服应力、螺 纹头数等基本设计要求和圆锥齿轮副等已定的情况下，可从螺纹副设计着手考虑，使螺纹副所用材料最少，即在满足设计性能的情况下，传动螺杆、螺母所占体积最少。 1.2 选择主要结构材料 1.螺杆材料要有足够强度和耐磨性，一般用45钢，经调质处理，硬度220~250HBS 2.螺母材料除要有足够强度外，还要求在与螺杆材料配合时摩擦因数小和耐磨，可用103ZCuAl Fe 、1032ZCuAl Fe Mn 等。
h ＝0.5(d －D 1)，d 为螺杆大径，D ──螺纹工作圈数，一般最大不宜超过 μ=P H ，H 为螺母高度，P 为螺纹螺距。──螺旋副材料的许用压力，/MPa []p =18~25MPa 。 对梯形螺纹，h ＝0.5P ，式（1）可演化为设计计 8.02≥d ] [p F ? (2) MPa P 25~18][= 取P 20][=
螺旋千斤顶设计参考要点
螺旋千斤顶设计任务书 学生姓名陈嵩专业年级10级车辆工程设计题目：设计螺旋千斤顶 设计条件： 1、最大起重量F = 40 kN； 2、最大升距H =190 mm。 设计工作量： 1、绘制出总装配图一张，标注有关尺寸，填写标题栏及零件明细表； 2、编写设计计算说明书一份。 指导教师签名：2012年月
螺旋千斤顶 设计计算说明书 院系工程技术学院 专业年级2010级车辆工程 设计者陈嵩 指导教师李华英 成绩 2012年12月13日
目录 1．螺杆的设计与计算 (2) 1.1螺杆螺纹类型的选择 (2) 1.2选取螺杆材料 (2) 1.3确定螺杆直径 (2) 1.4自锁验算 (3) 1.5结构 (3) 1.6螺杆强度校核 (5) 1.7螺杆的稳定性计算 (6) 2. 螺母设计与计算 (7) 2.1选取螺母材料 (7) 2.2确定螺母高度 H 及螺纹工作圈数u (7) 2.3校核螺纹牙强度 (8) 2.4结构要求 (9) 3. 托杯的设计与计算 (9) 4. 手柄设计与计算 (11) 4.1手柄材料 (11) 4.2手柄长度 Lp (11) 4.3手柄直径 dp (12) 4.4结构 (12) 5. 底座设计 (13)
设计与说明 结果 1 螺杆的设计与计算 1.1 螺杆螺纹类型的选择 螺纹有矩形、梯形与锯齿形，常用的是梯形螺纹。 螺纹选用梯形螺纹。梯形螺纹牙型为等腰梯形，牙形角α=30o，梯形螺纹的内外螺纹以锥面贴紧不易松动；它的基本牙形按GB/T5796.1—2005的规定。 1.2 选取螺杆材料 螺杆材料常用Q235、Q275、40、45、55等。 选择45钢。 1.3 确定螺杆直径 根据教材式（5-42)得 ] [2p h FP d φπ≥ 对于梯形螺纹，h=0.5P ，则 ] [8 .02p F d φ≥ 对于整体螺母，由于磨损后不能调整间隙，为使受力分布比较均匀，螺纹工作圈数不宜过多，故取5.2~2.1=φ，此处取2.1=φ。 因为千斤顶的螺杆和螺母的相对滑动速度为低速，查表5-12，取[p]=18MPa 。 故 mm mm d 43.3418 2.110408.03 2=??≥ 由课程设计手册，查标准GB/T 5796.2-2005与GB/T 5796.3-2005，得 公称直径d=40mm 螺距P=7mm 内螺纹大径D=41mm 螺纹：梯形螺纹 螺杆材料：45钢 d=40mm P=7mm D=41mm
千斤顶的设计说明书

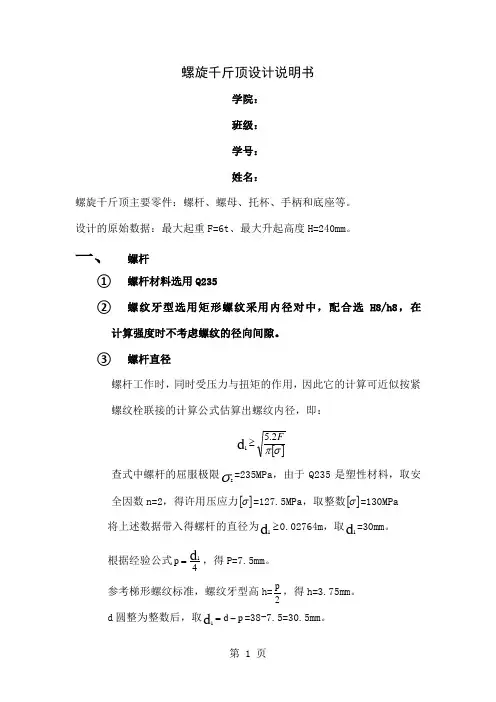

螺旋千斤顶设计说明书 学院： 班级： 学号： 姓名： 螺旋千斤顶主要零件：螺杆、螺母、托杯、手柄和底座等。 设计的原始数据：最大起重F=6t 、最大升起高度H=240mm 。 一、 螺杆 ① 螺杆材料选用Q235 ② 螺纹牙型选用矩形螺纹采用内径对中，配合选H8/h8，在 计算强度时不考虑螺纹的径向间隙。 ③ 螺杆直径 螺杆工作时，同时受压力与扭矩的作用，因此它的计算可近似按紧螺纹栓联接的计算公式估算出螺纹内径，即： [] σπF 2.5d 1≥
查式中螺杆的屈服极限σs =235MPa ，由于Q235是塑性材料，取安全因数n=2，得许用压应力[]σ=127.5MPa ，取整数 []σ=130MPa 将上述数据带入得螺杆的直径为d 1≥0.02764m ，取d 1=30mm 。 根据经验公式4 p d 1=，得P=7.5mm 。 参考梯形螺纹标准，螺纹牙型高h=2 p ，得h=3.75mm 。 d 圆整为整数后，取p d d 1-==38-7.5=30.5mm 。 ④ 自锁检验 在考虑众多因素后，实际应满足的自锁条件为： 1-'≤ρψ 由)(/np tan d 2πψ= n=1，p=7.5mm ， d 2 = 2 h 2d 1+?=32.375mm 得tan ψ=0.07373 当量摩擦角ρ'=arctan μ，在有润滑油情况下μ=0.1， 得1-'ρ=4.574 验证结束，左边小于右边，达到自锁条件。 ⑤ 螺杆强度校核 对Q235进行压应力校核，Q235许用弯曲应力[]b σ=120MPa ，从后面的计算中得到数值，如下公式： 2 312 22b 0.2d T 3d 4???? ? ?+???? ??=πσF <102MPa 符合该压力下的强度要求。
