重庆巴蜀中学物理第十三章 电路初探(培优篇)(Word版 含解析)

重庆巴蜀中学物理第十三章电路初探（培优篇）（Word版含解析）

一、初三物理第十三章电路初探易错压轴题提优（难）

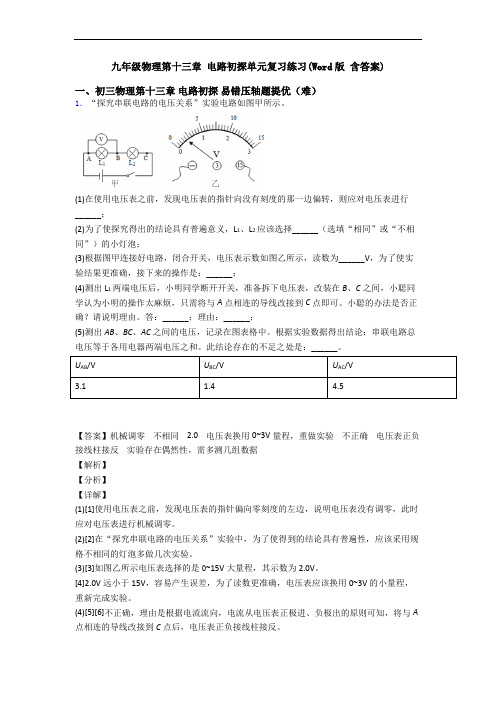

1．“探究串联电路的电压关系”实验电路如图甲所示。

(1)在使用电压表之前，发现电压表的指针向没有刻度的那一边偏转，则应对电压表进行

______；

(2)为了使探究得出的结论具有普遍意义，L1、L2应该选择______（选填“相同”或“不相同”）的小灯泡；

(3)根据图甲连接好电路，闭合开关，电压表示数如图乙所示，读数为______V，为了使实验结果更准确，接下来的操作是：______；

(4)测出L1两端电压后，小明同学断开开关，准备拆下电压表，改装在B、C之间，小聪同学认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可。小聪的办法是否正确？请说明理由。答：______；理由：______；

(5)测出AB、BC、AC之间的电压，记录在图表格中。根据实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此结论存在的不足之处是：______。

U AB/V U BC/V U AC/V

3.1 1.4

4.5

【答案】机械调零不相同 2.0 电压表换用0~3V量程，重做实验不正确电压表正负接线柱接反实验存在偶然性，需多测几组数据

【解析】

【分析】

【详解】

(1)[1]使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行机械调零。

(2)[2]在“探究串联电路的电压关系”实验中，为了使得到的结论具有普遍性，应该采用规格不相同的灯泡多做几次实验。

(3)[3]如图乙所示电压表选择的是0~15V大量程，其示数为2.0V。

[4]2.0V远小于15V，容易产生误差，为了读数更准确，电压表应该换用0~3V的小量程，重新完成实验。

(4)[5][6]不正确，理由是根据电流流向，电流从电压表正极进、负极出的原则可知，将与A 点相连的导线改接到C点后，电压表正负接线柱接反。

(5)[7]实验中只测出了一组AB、BC、AC之间的电压，便得到结论，一次实验数据得到的结论具有偶然性，为了使结论更具有普遍性，应该多测几组数据。

2．在“探究串联电路电压特点”的实验中：

(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；

(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；

(3)闭合开关S后，发现灯L1发光，L2不发光。同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②

【解析】

【分析】

【详解】

(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压

＝＝

U?

2 1.5V3V

根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为

?＝

2V+0.1V2 2.2V

(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。综上所述，以上猜想中正确只有②。

3．小红同学对串联电路的电压规律进行了探究．

（猜想与假设）串联电路总电压等于各用电器两端的电压之和．

（设计与进行实验）

（1）按如图所示的电路图连接电路．

（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．

（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．

（4）测出AC间的电压，得出结论．

（交流与评估）

（1）在拆接电路时，开关必须_________．

（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或

L2_______．（填“短路”或“断路”）

（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？

___________________________．

（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．

U AB/V U BC/V U AC/V

2.4 1.4

3.8

【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性

【解析】

【分析】

【详解】

（1）在做电学实验连接电路的过程中，开关应是断开的；

（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；

（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；

（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．

4．在探究“并联电路干路电流与支路电流的关系”时：

(1)如果有3个电阻123R R R 、、，对阻值的要求是：__________。

A 三个电阻的阻值都相等

B ．三个电阻的阻值可以有两个相等

C ．三个电阻的阻值都不相等

(2)小明的实验记录如表格，请把第二次和第三次所用电阻填入表中：

（________）

(3)如果某次实验第一条支路电流大约0.5A ，第二条支路电流大约0.4A ，那么他在实验中所选择电流表的量程应该是________。

A ．始终用小量程测支路和干路电流

B ．始终用大量程测支路和干路电流

C ．用小量程测支路，用大量程测干路

(4)如果在第3次时所用电流表发生故障，换了一块表，则_________。

A ．前两次的也不要了，全部重新测量

B ．只把第3次数据重新测量

【答案】C 1R 、3R ；2R 、3R C A

【解析】

【详解】

(1)[1]实验为了得到普遍规律实验中使用三个电阻的阻值都不相等，故选C 。

(2)[2]由表可知，本实验电路只有两条支路，每次只能选择两个不同的电阻进行实验，所以第二次实验用电阻R 1和R 3，第三次实验用电阻R 2和R 3。

(3)[3]电流表的小量程为0～0.6A ，大量程为0～3A ，为了安全干路用大量程，为了精确支路用小量程，故选C 。

(4)[4]因每个电流表的误差不同，所以前两次的也不要了，全部重新测量，故选A 。

5．在“探究串、并联电路电流的特点”的实验中：

（1）小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是_____。线路连接正确后，再次闭合开关S，此时，灯L1较亮，灯L2较暗。你认为通过灯L1中的电流_____（大于/小于/等于）通过灯L2中电流。

（2）为了验证你的判断是否正确，如果给你一个电流表，如何进行实验验证？验证方案：_____；如果要求不增加任何其他器材的情况下，如何设计实验验证？验证方案：_____。（3）当把电流表接入电路中C点时，闭合开关后发现L1和L2均不发光，电流表无示数。为了找出故障原因，小红用电压表进行检测，发现AB间电压为3V，AC间电压为3V，BC 间电压为0．则电路故障可能是_____。

A．L1断路 B．L1短路 C．L2断路 D．L2短路

（4）排除故障，继续实验，测得通过A、B、C各点的电流的数值，为了验证结论的普遍性，下一步他的操作是_____。

（5）接着小红继续探究并联电路中干路的电流与各支路电流之间的关系，他用三个完全相同的电流表设计了如丙所示的电路。

① 闭合开关后，电流表A、A2的示数如图丁所示，则：灯L1中的电流为_____A；灯L2中的电流为_____A。

② 在某次操作中，小红闭合开关后，发现电流表的指针都能偏转，但电流表A、A2指针偏转角度相同，他仔细检查电流表都完好，试分析造成此现象的原因可能是什么？说出两例_____；_____。

【答案】电流表正负接线柱接反了等于见解析见解析 A 换用不同规格的灯泡多次测量 0.54 0.46 两个电流表的量程不一样灯L1的灯丝断了

【解析】

【详解】

(1)[1]小红把两个灯泡L1，L2串联起来（如图甲所示），闭合开关发现：发现指针偏向如图乙所示的位置，其原因是电流表正负接线柱接反了；

[2]根据串联电路电流的规律，通过灯L1中的电流等于通过灯L2中电流；

(2)[3]为了验证猜想是否正确，如果给出一个电流表，则可以：断开开关，将电流表接在A 处，闭合开关，记下电流表示数；重复上面的步骤，将电流表分别接在B、C处，比较各

处的电流大小；

[4]如果不增加任何其他器材，则可以：对换原电路中灯L 1、L 2的位置，闭合开关，再次观察比较两灯泡的亮度：若L 2比L 1亮，则猜想正确，若仍是L 1比L 2亮，则猜想不正确；

(3)[5]当把电流表接入电路中C 点时，闭合开关后发现L 1和L 2均不发光，电流表无示数，说明电路中有断路故障；用电压表进行检测时，测得AC 间电压为3V ，说明开关没有断路、电源是完好的；测得AB 间电压为3V ，说明此时电压表通过L 2与电源两极相连，则L 2没有断路；测得BC 间电压为0，说明此时电压表不能与电源两极相连，则L 1断路了；故选A ；

(4)[6]排除故障，继续实验，测得通过A 、B 、C 各点的电流的数值，为了验证结论的普遍性，下一步他的操作是换用不同规格的灯泡多次测量；

(5)[7]由丙图可知，电流表A 1测灯泡L 1的电流，电流表A 2测灯泡L 2的电流，电流表A 测的是干路电流；闭合开关后，电流表A 、A 2的示数如图丁所示，由并联电路的电流特点可知，A 的示数应大于A 2的示数，但图中电流表A 的偏转角度较小，所以电流表A 的量程是0～3A ，电流表A 2的量程是0～0.6A ；则由丁图可知电流表A 的示数（干路电流）是1A ，电流表A 2的示数（灯L 2中的电流）是0.46A ，则灯L 1中的电流为

12-1A -0.46A 0.54A I I I ===

[8]电流表A 、A 2的指针都能偏转，并且偏转角度相同，原因之一可能是两个电流表的量程不一样；原因之二可能是灯L 1的灯丝断了，导致两只电流表是串联在一起的，所以示数相同。

6．一实验小组用如图所示的器材探究“串联电路的电压关系”。用三节干电池串联供电，他们选择了两只规格不同的小灯泡L 1、L 2。

(1)请用笔画线代替导线，连接实验电路。要求：电压表测量两灯串联后的总电压，并在右边方框画出电路图。

（________）

(2)为了保证电路的安全，连接器材时，开关应____________。

(3)小明用电压表测量L 1两端电压时，直接选用0～3V 的量程，小悦说这样不行，规范的操作方法应该是：_________。

(4)他们实验中得出一组实验数据如下表。为了得出串联电路电压关系的普遍规律，他们还应________。

L1两端电压（V）L2两端电压（V）电路两端总电压（V）

1.5

2.8 4.3

(5)在探究串联电路电压关系实验中，物理实验小组按如图所示电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为____V。

(6)在测量L2两端电压时，两灯突然熄灭，电压表示数为0，用电压表检测L1两端电压为电源电压，则出现故障的原因可能是（__________）

A．灯L1短路 B．灯L2短路

C．灯L1断路 D．灯L2断路

【答案】断

开先选用0～15V的量程试触，若读数小于3V，再换用0～3V的量程换用不同规格的灯泡，多次实验 1.5 C

【解析】

【分析】

(1)两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，连线时注意电压表正负接线柱不要接反；

(2)为保证安全，连接电路时，开关应断开；

(3)因为电源电压大于3V，在测量电压前，应先用0～15V量程，测一下L1两端电压，若电压小于3V，再用0～3V量程；

(4)分析表中实验数据，得出结论；为了得出普遍规律，应更换不同的实验器材，进行多次测量；

(5)串联电路两端电压等于各部分电路电压之和；

(6)两灯突然熄灭说明电路发生断路；电压表测L2两端电压时，电压表示数为零，可能是L2短路或L2之外的电路存在断路；电压表测L1电压时，电压表有示数且等于电源电压，

说明此时电压表与电源两极相连接，L1之外电路不存在端路；综合分析可知：电路故障是灯泡L1断路；

【详解】

(1)[1]两灯泡、开关、电源组成串联电路，电压表并联在两灯泡两端，实物图及电路图如图所示：

(2)[2]为保证电路安全，连接电路时，开关应断开；

(3)[3]电流表和电压表在使用时，如不能估计测量值的大小，应采用试触法选择合适量程，即先选用0～15V的量程试测，如果示数小于3V，再改用0～3V量程测量。

(4)[4]测出一组实验数据后，为了得出普遍规律，应换用不同规格的灯泡，多次测量；

(5)[5]根据电路图可知，电压表V1测的是灯L1两端电压，电压表V2测的是灯L2两端电压，电压表V测电源两端电压，由于串联电路两端电压等于各部分电路电压之和，因此电压表V2的示数为：3.8V-2.3V=1.5V；

(6)[6]在测量L2两端电压时，两灯突然熄灭，电压表示数变为0，用电压表检测L1两端电压，电压表示数为电源电压，出现此故障的原因可能是：灯泡L1断路；故选C。

【点睛】

本题综合考察串联电路的电压关系实验的实物电路图、实验步骤和操作方法、数据收集和分析以及电路故障的检测，很有代表性的一道实验题。

7．在探究串联电路的电流规律时，小敏同学连成了如图所示的电路。

（1）在连接电路时，开关应_____；

（2）检查电路无误后，闭合开关，三灯L1、L2、L3均发光，接着她将电流表连入a、b、c、d四处，测得下表中的实验数据，其中错误的一处是_____________，更正后，由表中的实验数据可得结论：_________。

（3）小敏仅用这一次实验测量的数据得到结论，你认为合适吗？__________，理由是

_______。

测量处a b c d

电流/A 0.2 0.2 0.2 1.0

【答案】断开 d 处的电流 串联电路中各处的电流都相等 不合适 实验次数太少，结论有偶然性

【解析】

【详解】

（1）在连接电路时，为保护电路，开关应断开；

（2）串联电路中各处的电流都相等，d 处的电流与其它各处的电流不相等，故是错误的，可能是选用电流表小量程却按大量程读数了，根据电流表大小量程之比为5：1，d 处的电流应为 1.0A 2150.A ＝，故更正后，由表中的实验数据可得结论：串联电路中各处的电流都相等。

（3）不合适，小敏仅用这一次实验测量的数据得到结论，实验次数太少，结论有偶然性。

8．如图所示，小刚在探究“串联电路的电压特点”时，将两盏标有“2.5V0.3A”的小灯泡串联起来，接到可调直流电源两端．突然，原来正常发光的两盏灯同时熄灭．

（1）关于这两盏灯的故障判断，小刚给出了四种猜测：

A ．一盏灯断路，另一盏灯完好

B ．一盏灯短路，另一盏灯完好

C ．一盏灯断路，另一盏灯短路

D ．两盏灯同时被烧断

四个猜想中，可能性最大的是___________

（2）如果这两盏灯熄灭的原因是其中的一盏灯有故障．现有①规格相同的灯泡；②符合要求的电压表；③符合要求的电流表；④一根导线．从它们中间选择一种器材来检测故障，你认为不适用的是_____和______（填序号）．理由是_______________ ．

（3）故障排除后，小刚测出的数据如表，

得出的结论有：

①串联电路中的总电压等于各部分电路两端的电压总和；

②串联电路中各部分两端的电压相等．

请你对上述结论分别进行评估：根据串联电路的电压特点结论_____（填①或②）是错误的．形成错误结论的原因是：______________________________________．

【答案】A③④用它们检测电路故障容易烧坏另一个灯泡②采用同样规格的灯泡进行实验（或没有换用不同规格的灯泡进行实验）．

【解析】

【详解】

（1）把两盏灯串联起来接入电路中，原来正常发光的两盏灯同时熄灭突然熄灭，造成此现象的原因是电路中的电流过大，把其中某盏灯的灯丝烧断了，故A可能性大；

正常工作的电路发生短路的可能性较小，两盏灯同时被烧断的可能性也较小。

故选A。

（2）当检查电路故障时，不能断开电路，因此只能把检验器材并联在电路里；电流表和导线的电阻都很小，它并联在用电器两端时，会造成电路中的电流可能过大而烧坏另一盏灯。

所以不适用的是③和④。

（3）由测量的数据发现，电路中两盏灯的电压相同，这是由于实验中选用了相同规格的灯泡导致的，这只是个特殊情况，不能作为普遍规律，故结论②是错误的；

正确的实验步骤应该是换用不同规格的灯泡进行多次实验。

【点睛】

重点是研究并联电路电压特点的实验，注意多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性。

9．小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动．小红按照如图所示的电路，用导线把电源、一只开关和两个灯泡逐一顺次连接起来．

（1）断开开关后可观察到_______的现象．

（2）开关闭合并且两灯都发光时，取下其中一个灯，可观察到_______的现象．

（3）以上两个现象说明了串联电路_______和开关控制整个电路的工作这两个特点．小明、小红把一只开关和两个小灯泡逐一顺次连接后，刚将线路两端接到电源两极，L2就亮了，但L1不亮．

（4）他们在实验操作中不当之处是：_______；

（5）关于L1不亮，小明认为L1的灯丝断了，但小红说L1没坏．你认为_______的观点一定是错的，理由是_______；

（6）导线的两端要接在接线柱上，并_______（填“顺”或“逆”）时针旋紧螺丝帽．【答案】两灯泡都不亮另一个灯泡也不亮只有一条电流路径连接电路时，开关未断开小明如果灯L1的灯丝断了，则电路中没有电流，灯L2不亮顺

【解析】

(1)由于串联电路只有一条电流路径，则断开开关后两灯泡都不亮． (2)开关闭合并且两灯都发光时，取下其中一个灯，则电路处于开路状态，另一个灯泡也不亮． (3)以上两个现象说明了串联电路只有一条电流路径和开关控制整个电路的工作这两个特点． (4)刚将最后一根导线接好，L2就亮了，说明连接电路时，开关没有断开． (5)小明的观点是错误的，两灯泡串联，如果灯L1的灯丝断了，则电路断路，电路中没有电流，灯L2不亮，这与灯L2亮相互矛盾，故小明说法一定是错误的． (6)接线柱顺时针旋时是紧的，逆时针旋时是松的，故应顺时针旋紧螺丝帽．

点睛：串联电路的特点：串联电路只有一条电流路径，各电路元件相互影响，不能独立工作．

10．某同学对“串、并联电路电压规律”进行探究：

（1）探究串联电路中电压的规律

（设计与进行实验）

①按图所示电路图甲连接电路；

②闭合开关，用电压表测出L1两端的电压；

③在测量L2两端电压时，为了节省时间采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；

④测出AC间的电压．

（交流与评估）

①在拆接电路时，开关必须________．

②该同学用上面的方法________（选填“能”或“不能”）测出L2两端的电压，原因是

________．

③方法改进后，所测出的AB、BC、AC间的电压记录在表中，分析数据可以得出本次实验的结论是：串联电路总电压________（选填“等于”或“不等于”）各用电器两端电压之和．

④这个实验在设计上还存在的不足之处________．

（2）探究并联电路中电压的规律

①请用笔画线代替导线，在图乙中把电路连接完整，要求电压表测量灯L1两端的电压（电源电压3V）________．

②电路连接正确后进行实验，分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图丙所示，其值为________ V．

【答案】断开不能电压表正负接线柱接反了等于只进行一次实验，结论具有偶然性

2.6

【解析】

【详解】

（1）探究串联电路中电压的规律：

①为了保护电路，在拆接电路时，开关必须断开．

②该同学用上面的方法不能测出L2两端的电压，因为电压表所接的B接点不动，只断开A 接点，并改接到C接点上，此时电流由电压表的负接线柱流入，从正接线柱流出，所以正负接线柱是反的；

③根据电压记录在表，分析数据可知，，所以实验的结论是：串联电路总电压等于各用电器两端电压之和．

④根据一次实验得出实验结论具有偶然性，为了结论更具普遍性，应多次实验，所以这个实验在设计上还存在的不足之处：只进行一次实验，结论具有偶然性；

（2）探究并联电路中电压的规律

①两灯并联，所以将两灯的右端相连，电源为3V，所以电压表选择0-3V量程，将电压表的“3V”接线柱连接到L1的左端即可，如图：

②电路连接正确后进行实验，电压表示数相同，如图丙所示，使用小量程，分度值为

0.1V，示数为2.6V。

【点睛】

注意第三步中的电压表的用法，看似简单了一点，要认识清楚这种接法正负接线柱是反

的，所以是错误的，当然不能正确测量出电压。

11．在“探究串联电路电压特点”的实验中：

（1）请在如图虚线框中画出与如图对应的电路图，并在电路图中标上L l、L2 ________；

（2）连接电路时，开关必须处于________状态；

（3）实验中用2节干电池串联作为电源，某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为________；

（4）某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D 接线柱上，测量灯L2两端的电压，这一做法存在的问题是________．

【答案】断开2.6V电压表正负接线柱接反

【解析】

【详解】

（1）如图两灯串联，电压表测量L1的电压，据此画出电路图如下：

（2）为了保护电路，连接电路时，开关必须处于断开状态；

（3）用2节干电池串联作为电源，电压不会超过3V，故电压表选择的是0～3V量程，对应的分度值是0.1V，读数为2.6V；

（4）如图，如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“-”接线柱流入，从“+”接线柱流出了，电压表的正负接线柱接反了．【点睛】

注意最后一步实验中的电压表的用法，看似连接简单了一点，要认识清楚这种接法正负接线柱是反的，所以是错误的。

12．某同学用如图所示的电路测灯泡L1的电流．

（1）该图中电流表的接法错误是________．

（2）若要测量通过灯L2的电流，但只允许变动原图中的一根导线中的一个端点的连线位置，则应将导线________从________接线柱移动到________接线柱上．

（3）若要测量L1和L2两盏灯的电流之和，那么在第（2）问的基础上只允许再变动一根导线的一个端点的接线位置，则应将导线________从________接线柱移动到________接线柱上．

【答案】正负接线柱接反a电流表正负c电流表负正

【解析】

【详解】

（1）根据实物图可知，电流从L1中流出后进入了电流表的负接线柱，回电源负极；

故该图中电流表的接法错误是正负接线柱接反．

（2）若要测量通过灯L2的电流，则电流表应与灯L2串联，故将导线a从电流表正接线柱移动到负接线柱上即可．

（3）若要测量L1和L2两盏灯的电流之和，则电流表需在干路中，因此将导线c从电流表负接线柱移动到正接线柱上即可．

【点睛】

重点是研究串、并联电路电流特征的实验，注意电流表的使用，应串联在电路中，且连接电流表时，电流方向不能接错，选择量程可用试触的方法。

13．孙慧同学对串联电路电压规律进行了探究

（猜想与假设）串联电路总电压等于各用电器两端的电压之和．

（设计与进行实验）

①按下图所示的电路图连接电路．

②闭合开关，用电压表测出L1两端的电压．

③闭合开关，用电压表测出L2两端的电压．

④测出AC间的电压，得出结论．

（交流与评估）

（1）闭合开关，发现电压表示数为零，则小灯泡的故障可能是________或________．

（2）测出AB、BC、AC间的电压记录在下面表格中，孙慧分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和．此实验在设计方案上存在的不足之处是

________．改进方法________．

【答案】 L1短路 L2断路只测量了一次改用不同规格的灯泡多测几组数据进行分析．【解析】（1）因为闭合开关，发现电压表示数为零，可能是电压表的正负接线柱没有与电源正负极相连，或电压表短路，若故障出现在灯泡处，则可能是L1短路或L2发生断路；（2）由表格知，只测量了一次就得出了结论，所以此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论，使结论更具普遍性，更有说服力。

点睛：重点是研究并联电路电流的实验，注意多次实验时，应选择不同的实验器材，避免实验的偶然性，使结果更有说服力、更具普遍性。

14．如图是小明探究并联电路电流关系的实验电路．实验器材：两节干电池，小灯泡两个，电流表一个，开关一个，导线若干．

（1）图中甲电流表测量的是通过灯泡______的电流．

（2）小明读出了电流表的示数，准备拆除电路重新连接以便测干路电流时，小明变换了一根导线的一个线头就测出了干路中的电流，请在图中用笔画线画出改动的导线

________．要求：①先在原导线上打“×”；②再画出新导线．

（3）实验了一次，小明记录的电流值如下表所示，并且马上得出了结论：

①并联电路各支路电流相等；②干路中的电流等于各支路中的电流之和．请你对上述结论进行评估，写出两点评估建议：

① ______

② ______ ．

【答案】 L1选两个相同的小灯泡太特殊只测量了一次就得出结论，不具有普遍性

【解析】

（1）由电路图知，图中电流表与L1灯串联，所以测量的是通过灯泡L1的电流；

（2）要测量干路的电流，电流表应串联在干路中，如图中，将L2到电流表中间接线柱的导线拆掉，再将L2的右端连接到电流表的负接线柱即可，如图：

（3）结论①并联电路各支路电流相等。说明实验时选择了两个完全相同的灯泡，太特殊了不具有普遍性，应更换不同规格的灯泡进行实验；

结论②干路中的电流等于各支路中的电流之和。此结论看似正确，但只有一次实验，实验次数少，要得到一个规律性的结论，应换用不同规格的灯泡进行多次实验，消除实验的偶然性，使结论更具普遍性，更有说服力。

15．如图1所示，某公园有两个游览点(用亭子表示)。其游览的入口和出口都已确定，请按以下要求设计游览路线：

(1)游客由入口到出口，先后经过两个游览点。请在图1甲中用笔画线画出游览路线____；

(2)游客由入口到出口，每次只经过其中任意一个游览点，请在图1乙中用笔画线画出游览路线____；

由此联想到我们所学的电路知识，现有两个小灯泡、一个开关、一个电源及若干导线，怎样连接使两个灯泡都亮起来。

【设计实验与进行实验】

请在图2所示的虚线框内画出你所设计的两种不同的完整电路图，要求用规定的电器元件符号____,_____。

【评估】

(1)正确连接后闭合开关，灯泡不亮。请在表格中填写简单的检修方法：

故障现象可能原因检修方法

灯泡不亮

示例：灯泡的

灯丝断了

换灯泡

电路中导线断了___________

电池没电了___________

(2)如图所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开关，两个小灯泡同时熄灭，不借助其他器材。请设计一个简单的方法，判断它们是串联还是并联_____。

【答案】换导

线换电池拧下一个小灯泡，闭合开关，若另一个小灯泡还能发光说明是并联，若不亮，说明是串联

【解析】设计游览路线：

(1)先后经过两个游览点的路线类似串联电路，如图：

(2)游客由入口到出口，每次只经过其中任意一个游览点，要浏览两个景点，需要两次才行，类似并联电路，如图：

【设计实验与进行实验】

先后经过两个游览点的路线类似串联电路，将电源、开关、两个灯泡分别首尾相连即可，电流只有一条路径，如图：

每次只经过其中任意一个游览点，要浏览两个景点，需要两次浏览，类似并联电路的两个分支，将两个灯泡并列连接在电源和开关之间，如图：

【评估】

（1）检修电路，如果电路中导线断了，不能确定哪根导线断了的情况下，应该用好的导线分别连接电路中导线的两个接线柱，当灯泡亮时，替换那一根导线即可；

确定电池没电了，应该换新电池进行实验。

（2）当两个灯泡同时亮，同时灭时，单从此现象是不能确定串联还是并联的，因为并联时开关在干路上也可以同时工作，同时停止工作。

根据串联和并联的基本特点进行分辨，串联电路只有一条路径，任一处断开，全部不会工作，而并联电路的支路在断路情况下到不影响，所以方法为：拧下一个小灯泡，闭合开关，若另一个小灯泡还能发光说明是并联，若不亮，说明是串联。

故答案为： (1). (2). (3). (4).

(5). 换导线 (6). 换电池 (7). 拧下一个小灯泡，闭合开关，若另一个小

灯泡还能发光说明是并联，若不亮，说明是串联

点睛：关键是串联和并联电路基本特点的理解，注意画电路图时要规范，并联时电路出现分支的地方一定要描点；最后一问最能体现串联和并联的特点，记下此方法，再用时则手到擒来。
