电器插头的标注方法
电器插头的标注方法
电器插头的标注方法是为了确保用户正确地使用电器，避免电器使用过程中发生安全事故或故障。以下是电器插头的标注方法的详细说明。
1. 插头的品牌和型号：插头上标注品牌和型号是为了方便用户辨认和购买相同型号的插头作为替换件。
2. 额定电压和电流：在插头上标注插头的额定电压和电流，是为了提醒用户使用的电压和电流范围，避免超过插头的承载能力，导致插头损坏或引发安全问题。
3. 断路器（保险丝）类型和额定电流：大多数插头上都会配备断路器或保险丝，用于在电路过载或短路时切断电流，避免发生火灾或其他安全事故。在插头上标注断路器的类型和额定电流，是为了方便用户更换保险丝或断路器时选择正确的型号。
4. 接地方式：插头上应标注接地方式，以指导用户正确地将插头连接到适配器或墙壁插座上。常见的接地方式有两脚插头（不带接地针）和三脚插头（带接地针），用户应根据插座类型选择匹配的插头。
5. 插头材质和防火等级：为确保插头具有足够的耐热性和防火性能，插头上应标注插头的材质和防火等级。常见的插头材质有塑料和金属，每种材质都有不同的耐热性能和防火等级。
6. 规范符号：插头上应标注符合的国家或地区的规范符号，以表示插头符合相应的安全标准和认证要求。例如，国际规范符号CE表示符合欧洲的安全标准，UL表示符合美国的安全标准。
7. 使用说明：插头上应标注简洁清晰的使用说明，包括插头的正确插入方法、拔出方法、使用注意事项等。特别是对于特殊类型的插头，如USB插头或大功率电器的插头，使用说明应更为详细，以帮助用户正确和安全地使用插头。
8. 安全警示标志：为了提醒用户注意电器使用中的潜在风险和危险，插头上应标注相应的安全警示标志，如高压警示、注意触电等。这些标志可以起到提醒用户的作用，引导用户遵守安全操作规程。
综上所述，电器插头的标注方法是为了方便用户正确地使用插头，避免安全事故和故障的发生。插头上的标注内容包括品牌型号、额定电压电流、断路器类型额定电流、接地方式、材质和防火等级、规范符号、使用说明和安全警示标志等。这些标注内容将帮助用户选择、使用和维护插头，确保电器使用的安全性和可靠性。
电气施工图常用符号
第三章电气施工图常用符号 【学习目标】 1．了解电气施工图中文字符号和图形符号意义；2．熟识各种文字符号和图形符号；3．了解接线端子标示意义方法。 【知识要点】 1.文字符号分类及表示意义； 2.图形符号的种类及代表所电气设备； 3.接线端子标记方法。 第一节文字符号 一、文字符号用于电气技术领域中技术文件的编制，也可以标注在电气设备、装置和元器件上或近旁，以表示电气设备、装置和元器件的名称、功能、状态和特性。 1、文字符号分为基本文字符号和辅助文字符号， ⑴、基本文字符号基本文字符号有单字母符号与双字母符号两种。 单字母符号按拉丁字母顺序将各种电气设备、装置和元器件划分为23 大类，每一类用一个专用单字母符号表示，如“ C”表示电容器类，“R”表示电阻器类等。双字母符号由一个表示种类的单字母符号与另一个字母组成，且以单字母符号在前，另一个字母在后的次序排列，如“ F”表示保护器件类，则“ FU”表示为熔断器，“FR”表示为热继电器。例如G 表示电源大类，GB表示蓄电池，S表示控
制电路开关，SB表示按钮，SP表示压力传感器（继电器）。 ⑵、辅助文字符号 辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状态和特征。由1～3 位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward 的缩写）表示向后，P（Pressure 的缩写）表示压力。如“ L”表示限制，“ RD”表示红色等。辅助文字符号也可以放在表示种类的单字母符号之后组成双字母符号， 如“ YB”表示，“SP” 表示压力传感器等。例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；辅助字母还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE” 表示保护接地等。单字母符号M （表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用， 2、电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—8《7 电气技术中的文字符号制定通则》。这两个标准都是根据IEC 国际标准而制定的。在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23 个大类，每个大类用一个大写字母表示。 3、文字符号用于标明电器的名称、功能、状态和特征。同一电 器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，
电器插头的标注方法
电器插头的标注方法 电器插头的标注方法是为了确保用户正确地使用电器，避免电器使用过程中发生安全事故或故障。以下是电器插头的标注方法的详细说明。 1. 插头的品牌和型号：插头上标注品牌和型号是为了方便用户辨认和购买相同型号的插头作为替换件。 2. 额定电压和电流：在插头上标注插头的额定电压和电流，是为了提醒用户使用的电压和电流范围，避免超过插头的承载能力，导致插头损坏或引发安全问题。 3. 断路器（保险丝）类型和额定电流：大多数插头上都会配备断路器或保险丝，用于在电路过载或短路时切断电流，避免发生火灾或其他安全事故。在插头上标注断路器的类型和额定电流，是为了方便用户更换保险丝或断路器时选择正确的型号。 4. 接地方式：插头上应标注接地方式，以指导用户正确地将插头连接到适配器或墙壁插座上。常见的接地方式有两脚插头（不带接地针）和三脚插头（带接地针），用户应根据插座类型选择匹配的插头。 5. 插头材质和防火等级：为确保插头具有足够的耐热性和防火性能，插头上应标注插头的材质和防火等级。常见的插头材质有塑料和金属，每种材质都有不同的耐热性能和防火等级。
6. 规范符号：插头上应标注符合的国家或地区的规范符号，以表示插头符合相应的安全标准和认证要求。例如，国际规范符号CE表示符合欧洲的安全标准，UL表示符合美国的安全标准。 7. 使用说明：插头上应标注简洁清晰的使用说明，包括插头的正确插入方法、拔出方法、使用注意事项等。特别是对于特殊类型的插头，如USB插头或大功率电器的插头，使用说明应更为详细，以帮助用户正确和安全地使用插头。 8. 安全警示标志：为了提醒用户注意电器使用中的潜在风险和危险，插头上应标注相应的安全警示标志，如高压警示、注意触电等。这些标志可以起到提醒用户的作用，引导用户遵守安全操作规程。 综上所述，电器插头的标注方法是为了方便用户正确地使用插头，避免安全事故和故障的发生。插头上的标注内容包括品牌型号、额定电压电流、断路器类型额定电流、接地方式、材质和防火等级、规范符号、使用说明和安全警示标志等。这些标注内容将帮助用户选择、使用和维护插头，确保电器使用的安全性和可靠性。
电源插座插头的正确接法
电源插座插头的正确接法 面对插座应按左零（N）右火（L）上地（E）的正确接法接线。火线－L（红、黄、蓝色），零线－N（蓝色或黑色），地线－E（黄绿色） 在低压电网中用三相四线制输送电力，其中有三根相线(火线)分别代表A、B、C三相，一根中性线N(零线)。为了保证用电安全，在用户使用区改为用三相五线制供电，这第五根线就是接地保护线PE (地线)，它的一端是在用户区附近用金属导体深埋于地下，另一端与各用户的地线接点相连，起接地保护的作用。地线是把设备或用电器的外壳可靠的连接大地的线路，是防止触电事故的良好方案。 正确接地可提高整个系统的抗干扰能力。 我们使用的电源插座大多是单相三线插座或单相二线插座。 常见的插座接线极性规律如下图所示。 单相2孔式插座的左极接N线（零线），右极接L线（火线）；单相三孔式
插座的左极接N线，右极接L线，中间极接E线（保护地线）；三相4孔式插座的左极接L3线（火线3），右极接L1线（火线1），上极接E线，下极接L2 线（火线2）。 凡外壳是金属的家用电器都采用的是单相三线制电源插头。三个插头呈正三解形排列，其中上面最长最粗的铜制插头就是地线（Earth wire），地线有个专门的接地符号。 地线下面两个分别是火线（标志字母为“L” Live Wire），零线（标志字母为“N”Neutral wire），顺序是左零右火，（插头背面对着自己本人时）。 零线和地线很难区分，如果电源有漏电保护器的话，将插座插上用电器，如果跳闸，说明接零线的那根实际是地线；如果不跳，那就接对了。 应用中最好使用标准规范的导线颜色：A线用黄色，B线用绿色，C线用红色，N线用淡蓝色，PE线用黄绿色。 单相照明电路中，一般黄色表示火线、蓝色是零线、黄绿相间的是地线。也有些地方使用红色表示火线、黑色表示零线、黄绿相间的是地线。 火线（英文Live Wire）L 一般为红色或黄色或绿色 零线（英文NEUTRAL）N（中性线）一般为蓝色 地线（英文EARTH）E 一般为黄绿色或黑色
正规的国际电工插座的标记
正规的国际电工插座的标记 1.主要是考虑室外有雨淋、水汽等因素可引发电气短路等现象，只能限制在室内使用，通常普通的插排（插座）、插头、充电器等都有这样的符号。这是IEC标准规定的，国际电工委员会（International Electro technical Commission，简称IEC）成立于1906年，是世界上成立最早的非政府性国际电工标准化机构，作领域包括了电力、电子、电信和原子能方面的电工技术。 2.如果圈内是10则代表可循环使用10年，20就是循环使用20年的意思。这个也是大有来头的，是我国的《电子信息产品污染控制管理办法》中的规定，其意思是有毒、有害物的不泄露年限，表示在这10年或20年中，手机材料的有害物质是不会外泄。 3.图标是"回”标识，它的意思是“双重绝缘”，双重绝缘的特点是不需要接地保护（也不允许接地保护）。同样在国际电工委员会（IEC）也有规定，必须单色表示。 4.图标是“不能放在垃圾桶里”，表示产品构成材料中可能包含对环境有影响的物质，用完后不能放在一般废弃物的垃圾桶里（要经专门渠道处理）。 5.图标是”海拔不超过2000m”，海拔越高，气压越低，空气越稀薄、
介电强度越低。而空气稀薄,所以充电器在海拔5000米就不安全了。所以海拔越高，充电器元件间的爬电距离与空间距离都要增大。我国地广物博，高于2000米海拔地方也不少，所以充电器最好标明使用的海拔高度。国内市场大部分销售的电源适配器都是经过3C认证的，检测的依据就是GB4943.1-2011（于2012年12月1日开始实施）。这个标准是一个强制性标准，标准范围内的产品是必须符合的。 6.图标是表示”仅限非热带地区使用”，对于仅适用于非热带气候条件下使用的设备应该在设备明显的位置上标注”仅适用于非热带气候条件下安全使用”。 7.图标是表示输出未稳压的直流电压，即整流、滤波后的电压。例如：+ 12V / 3A 稳压输出：只要输入的 ~220V 在正常范围内，充电器输出电流在 3A 以内，输出电压都是 12V 。+12V / 3A 未稳压输出：输出电压跟随~220V 波动，充电器输出电流越大，输出电压越低。输入电压220V 、输出电流 3A 时，输出电压 12V 。空载输出电压高于 12V 。大多数用电器内部有稳压电路，所以不需要充电器稳压输出。 8.图标是表示这是指直流电源的插头的极性。比如一个手机的直流充电器电源，“内正外负”是指输出DC插头的内芯（孔）是正极，最外面的金属杆是负极。 9.图标是表示代表电源适配器输出端接口为USB输出，采用左右正负
国标三插头标准
国标三插头标准 国标三插头标准，又称为GB 2099.3，是中国国家标准化委员会制定的一项电力插座标准，用于规定电器设备与电源连接的插头和插座的结构、尺寸、材料以及电气性能等要求。该标准适用于额定电压为220V、额定电流最大为16A的交流电源插头插座。 国标三插头标准主要围绕以下几个方面进行详细规定： 1.插头结构：国标三插头采用两个平行插孔和一个地插孔的结构设计。其中，两个平行插孔用于连接交流电源，地插孔则用于接地保护。这种结构设计可以确保用电安全，并且方便插拔。 2.尺寸要求：根据国际电工委员会（IEC）的标准，国标三插头的插孔和地插孔的尺寸要求分别为4.8mm和4mm，插针的长度为20mm。这些尺寸要求可以确保插头和插座之间的良好接触，并且避免不良接触导致的火灾等安全事故。 3.材料要求：国标三插头的插孔和地插孔一般采用铜材质制成，以保证电流的传导性能。插头和插座的外壳则多采用耐高温、阻燃的工程塑料或其他绝缘材料制成，以确保安全可靠。
4.电气性能：国标三插头标准对电气性能也作出了详细规定。插头和插座之间的接触电阻、插头的耐电压强度、耐电弧击穿能力、接触电流和电源接地等都有严格的要求。通过这些电气性能测试，可以确保国标三插头的安全可靠性。 国标三插头标准的制定和推广对于保障用电安全和促进国产电器设备的生产有着重要的意义。这项标准的推广应用，不仅方便了人们的家庭生活和工作，还提高了电器设备的质量，并且减少了电气故障和安全事故的发生。 此外，国标三插头标准不仅适用于家庭和办公场所，也适用于商业和工业领域。在商业和工业领域，通过标准化的国标三插头，不仅可以提高设备的互换性和通用性，还可以降低设备的维修成本，并且方便日常的维护和保养工作。 总之，国标三插头标准是中国国家标准化委员会制定的一项重要电力插座标准，它确保了插头和插座之间的可靠连接和电气安全，保障了人们的生活和工作用电安全。这项标准的推广应用对于提高电器设备的质量、降低电气故障和安全事故的发生有着重要的意义。
220伏电火线和零线的符号
220伏电火线和零线的符号 火线和零线的符号，电路中零线火线的字母符号含义，一起来了解下。 一、火线和零线的符号分别是什么 在插座中,L----火线、N----零线、G---地线、插座内部有此符号标识。 颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。 二、电路中火线和零线的字母符号是什么 火线字母为"L"是英文Live 缩写；地线字母为"N"是NEUTRAL的缩写。就是火L,零N。 三、电线的火线和零线分别是以什么字母代表？ 火线一般用字母L表示，表示line。零线一般用字母N表示，表示null。地线一般用字母E 表示，表示earth。 1、电器的电源线插头“L”的代表火线，不可用手触摸，当心带电！标识上是字母“N”的代表零线，剩下的即是接地线E。 2、插座上所接电源线的火线（L）与零线（N）的位置一定要符合标准,"左零右火上接地"这是基本常识。 四、火线跟零线各代表的符号是什么？颜色各是什么颜色？ 一般情况下红色是火线，蓝色是零线，黑色是地线. 区别： 火线和零线都是带电的线,如果二相电源接了用电器的话,那么就有电流从电线中流过 一般的感觉火线带了电,是因为如果人接触(包括一些间接接触)了火线,一部分的电流就从人的身体中经过了，就好比本来一个水管子,从中间有分了一个水龙头了。 零线不带电是因为电源的另一端(零线)接了地,我们在地上接触零线的时候，因为没有位差,就不会形成电流，就会有零线不带电的感觉。 零线和火线本来都是由电源出来的,电流的正方向就是由一出,经过外部设备,从另一端进.形成一个回路。 零线和火线的区别：电源的两个端子其中的一个接了大地。 火线L红色，零线N蓝色。 五、火线和零线的符号 在插座中，L----火线、N----零线、G---地线、插座内部有此符号标识。
10a插头国标规格
10a插头国标规格 10A插头国标规格 一、引言 10A插头是一种常见的电源插头，其国标规格是指符合国家标准的10A插头的具体规格要求。本文将对10A插头的国标规格进行详细介绍，包括外观特征、电气要求、安全性能等方面。 二、外观特征 10A插头的国标规格要求其外观特征应符合以下要求： 1. 插头的外壳应采用阻燃材料，能够承受一定的机械力和温度； 2. 插头的外壳颜色应为白色或其他明显的颜色，以便于识别； 3. 插头的接触部分应平整，无明显的毛刺或凹凸。 三、电气要求 10A插头的国标规格对其电气要求有严格的规定，主要包括以下几个方面： 1. 电压要求：10A插头的使用电压范围应在220V~240V之间； 2. 额定电流要求：10A插头的额定电流应为10A； 3. 绝缘电阻要求：插头应具有良好的绝缘性能，绝缘电阻应不小于100MΩ； 4. 导电性能要求：插头的导电部分应采用优质材料制成，电阻应尽可能小，以降低能量损耗和发热； 5. 防水防尘要求：插头应具备一定的防水和防尘性能，以保证在潮
湿或灰尘较多的环境下仍能正常使用。 四、安全性能 10A插头的国标规格对其安全性能也有一系列的要求，以确保用户的使用安全： 1. 防触电保护：插头应具备防触电保护功能，避免意外触电事故的发生； 2. 过载保护：插头应具备过载保护功能，当电流超过额定电流时能够自动切断电源，以避免电器设备损坏； 3. 过热保护：插头应具备过热保护功能，当温度超过一定阈值时能够自动切断电源，以避免火灾事故的发生； 4. 耐燃性能：插头的外壳应采用耐燃材料，能够在发生火灾时不易燃烧，以减少火灾的蔓延。 五、标识要求 10A插头的国标规格还对其标识要求进行了明确规定，以便用户正确使用： 1. 标识符号：插头上应标注国家强制性认证标志、生产厂家名称、型号规格等信息； 2. 标识位置：标识应清晰可见，不易磨损，通常位于插头外壳的一侧或底部。 六、检测方法 为了确保10A插头的国标规格的合格性，需要进行相关的检测和测
电气图纸制图规范及电气图纸的识读方法-(二)
电气图纸制图规范及电 气图纸的识读方法- (二) -CAL-FENGHAI.-(YICAI)-Company One1
电气图纸制图规范及电气图纸的识读方法（二） 本篇共计七个章节： 九、图线、字体及其他： 1、图线：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线，代号依次为A、B、C、D、F、G、J、K。 2、字体：如上图 3、箭头和指引线开口箭头：用于电气能量、电气信号的传递方向（能量流、信息流流向）实心箭头：用于可变性、力或运动方向，以及指引线方向。指引线：指示注释的对象，应为细实线。指引线末端加注标记：指向轮廓线内，用一黑点；指向轮廓线上，用一实心箭头；指向电气连接线上加一短划线。 4、围框：当需要在图上显示出图的某一部分，如功能单元、结构单元、项目组时，可用点划线围框表示。如在图上含有安装在别处而功能与本图相关的部分，这部分可加双点划线。 5、比例：图面上图形尺寸与实物尺寸的比值。通常采用的缩小比例系列：1：10、1：20、1：50、1：100、1：200、1：500。 6、尺寸注法尺寸由尺寸线、尺寸界线、尺寸起止箭头（或45°短划线）、尺寸数字四个要素组成。⑴、尺寸注法的基本规则①、物件的真实大小应以图样上的尺寸数字为依据，与图形大小及绘图的准确度无关。②、图样中的尺寸数字，如没有明确说明，一律以mm为单位。③、图样中所标注的尺寸，为该图样所示机件的最后完工尺寸。④、物件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。⑵、尺寸注法①、线性尺寸（长度、宽度、厚度）的尺寸数字一般注写在尺寸线的上方，也可注写在尺寸线的中断处。②、角度数字一律写成水平方向，注写在尺寸线的中断处，也可采用引出注写的方式。③、在没有足够的位置画箭头或注写数字时也可移出标注。④、一些特定尺寸必须标注符号，如直径符号Φ、半径符号R、球符号S、球直径符号SΦ、球半径符号SR，厚度符号δ、用参考尺寸用（）表示。正方形符号用□。 7、安装标高有绝对标高和相对标高之分。绝对标高：海拨高度以青岛市外黄海平面作为零点而确定的高度尺寸。相对标高：选定某一参考面或参考点为零点而确定的高度尺寸。电气位置图均采用相对标高，一般采用室外某一平面、某一层楼平面作为零点而计算高度。这个标高称为安装标高或敷设标高。 8、方位：电力照明和电信布置图等类图纸按上北下南，右东左西表示电气设备或构筑物的位置和朝向，但在许多情况下需用方位标记表示其朝向。风向频率标记：表示设备安装地区性一年四季风向情况，在电气布置图上往往还标有风向频率标记。它根据此地区多年平均统计的各个方向吹风次数的百分数，按一定比例绘制而成的。 9、建筑物定位轴线：凡承重墙、柱、梁等主要承重构件的位置所画的轴线。定位轴线编号的基本原则：在水平方向，从左至右用顺序的阿拉伯数字；垂直方
电气图的基本表示方法
电气图的基本表示方法 电气图的基本表示方法1电路的多线表示法和单线表示法1、多线表示法：每根连接线或导线各用一条图线表示的方法。特点：能详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。2、单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。特点：适用于三相或多线基本对称的情况。3、混合表示法：一部分用单线，一部分用多线。特点：兼有单线表示法简洁精炼的特点，又兼有多线表示法对描述对象精确、充分的优点，并且由于两种表示法并存，变化、灵活。2电气元件的集中表示法和分开表示法1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。适用范围和特点：简单的图。各组成部分用机械连接线（虚线）互相连接起来。连接线必须为直线。2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。机械连接线可以弯折、分支和交叉。3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。4、项目代号的标注方法（1）采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。（2）采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。（3）项目代号的标注位置应尽量靠近图
形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。（4）当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。项目代号就水平书写，从上到下或从左到右。（5）项目代号中的端子代号就标在端子或端子位置的旁边。（6）对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。（7）大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。3电气元件触点位置、工作状态和技术数据的表示方法1、触点分两类：一类靠电磁力或人工操作的触点（接触器、电继电器、开关、按钮等）；另一类为非电和非人工操作的触点（非电继电器、行程开关等的触点）。2、触点表示：（1）接触器、电继电器、开关、按钮等项目的触点符号，在同一电路中，在加电和受力后，各触点符号的动作方向应取向一致，当触点具有保持、闭锁和延时功能的情况下更就如此。（2）对非电和非人工操作的触点，必须在其触点符号附近表明运行方式。用图形、操作器件符号及注释、标记和表格表示。3、元件的工作状态的表示方法：元件、器件和设备的可动部分通常应表示在非激励或不工作的状态或位置。（1）继电器和接触器在非激励的状态；（2）断路器、负荷开关和隔离开关在断开位置；（3）带零位的手动控制开关在零位位置，不带零位的手动控制开关在图中规定的位置；（4）机械操作操作开关的工作状态与工作位置的对应关系，一般应表示在其触点符号的附近，或另附说明。事故、备用、报警等开关应表示在设备正常使用的位置，多重开闭器件的各组成部分必须表示在相互一致的
低压电器形符号及文字符号的标准规范
低压电器形符号及文字符号的标准规范 低压电器形符号及文字符号是电气行业中一项重要的标准规范。它 们在电气图纸和文档中起着表示和描述电气设备功能、连接和特性的 重要作用。符号的准确性和规范性对于保证电气设备的设计、生产和 维护工作的顺利进行至关重要。在本文中，我们将详细介绍低压电器 形符号及文字符号的标准规范，以帮助读者理解和运用这些符号。 1. 低压电器形符号 低压电器形符号是用于电气图纸中表示各种电器设备的特定符号。 这些符号是标准化的，以确保各种图纸和文档在不同地区、不同行业 之间的一致性。 1.1 开关符号 低压电器形符号中，开关通常用一个圆圈或矩形框表示，圆圈代表 开关的关闭状态，矩形框代表开关的打开状态。符号的下方通常有一 条水平线，表示开关的位置。 1.2 插座符号 插座是低压电气系统中常见的组成部分之一。在低压电器形符号中，插座一般用一个矩形框表示，框内包含插头的形状。插座符号的旁边 通常会标注插头的数量和相应的电压。 1.3 电动机符号
电动机是低压电器形符号中的重要元素之一。电动机的符号通常由 一个圆圈和一个与之相连的直线组成。圆圈表示电动机的转子，直线 代表电动机的转轴。 2. 低压电器文字符号 低压电器文字符号是用于电气文档中描述电气设备的特定符号。这 些符号提供了有关设备特性、参数和连接方式的重要信息，确保工程 师和技术人员之间的有效沟通。 2.1 电压 在低压电器文字符号中，电压通常用大写字母 "U" 表示，代表电力 系统或电气设备的电压。为了进一步说明电压的数值，通常在字母 "U" 的上方标注具体数值，例如 "U=220V"。 2.2 电流 电流在低压电器文字符号中用大写字母 "I" 表示，表示电气设备的 电流大小。类似于电压符号，为了更清楚地表示电流的数值，可以在 字母 "I" 的上方标注具体数值，例如 "I=10A"。 2.3 电阻 电阻是电气设备中常用的要素之一。在低压电器文字符号中，电阻 通常用大写字母 "R" 表示，表示电气设备的电阻大小。为了进一步说 明电阻的数值，可以在字母 "R" 的上方标注具体数值，例如"R=100Ω"。 2.4 电容
电工电气制图规则
电气制图规则 一、使用工具 使用 AUTOCAD2006，保存格式为 2004 DWG格式。涉及到的字符标注采用标准工程字体。主动力平行母线的间距 15，其他平行导线的间距 10，垂直导线的间距 10。主电路中各图形符号的间距 20，原理图部分各图形符号的间距是 30。二、制图规范 1、图号编号原则 YJ—计划号—工位号—图纸类型—该类型顺序号（ 2 位）—改动序号（ 1 位） 10：OP 10YL ：原理图 20：OP20JX ：接线图 30：OP30SL ：图例说明 40：OP40PL ：元器件位置图 50：OP50MX ：明细表 60：OP60 70：OP70 80：OP80 90：OP90 100：OP100 110： OP110 说明： 1、计划号为市场部下发的计划号。 2、单台设备工位号省略。 3、类型顺序号为当前类型图纸的顺序号，每种图纸单独编号，编号从01 开始。 4、改动序号为该图纸改动后的顺序号，原始图纸省略，改动序号使用字母，第一次改 动为 A，第二次改动为 B，依次类推。 2、图纸页号的编号原则 1.图纸明细，图例，线颜色、结构框图从 1-9 。 2.主电路原理图编号从 10-19 。 2.交流控制原理图编号从 20-29 。 3.直流控制原理图编号从 30-49 。 4.PLC 输入原理图编号从50-69 。
5.PLC 输出原理图编号从70-89 。 6.AD/DA、光幕、伺服驱动等接线图编号从90-99。 7.元器件位置图和接线图编号从 100-109。 8.如遇特殊情况某区域范围超限时，将该区域图纸编号 +200。 每套图纸必须有一个图纸列表，它描述了一个有几张图纸，各图纸的名称。 3、元器件的符号和命名方法 执行 GB4728《图用图形符号》和 GB7159《电气技术中的文字符号制定通则》的国家标准。 常用元器件命名方法 电磁铁—— YA 电磁阀—— KV 端子板—— XT 插头—— XP 插座—— XS 控制用变压器—— TC 电力变压器—— TM 断路器—— QF 接触器—— KM 继电器—— KA 熔断器—— FU 按钮—— SB 控制开关，选择开关——SA 液位传感器—— SL 压力传感器—— SP 位置传感器—— SQ 温度传感器—— ST 照明灯—— EL 指示灯—— HL 发热元件—— EH 电动机—— M 详细符号及说明见附录。
电气符号含义大全
电气符号含义大全.. 01，电气施工图中配电箱AL/PL是什么意思，为什么？ 我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表 在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB 7159《电气技术中的文字符号制订通则》中，A表示组件或部件，L、P与GB7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。 动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,A LXF,ALES,ALEW,APEW,HX麻烦把这些名字说下 一般来说ALE是应急照明配电箱柜，双电源进线的；AP 是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；
APE是应急动力配电箱柜，双电源进线，参与消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义 配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1是什么意思，哪位大侠帮忙解释下，谢谢 c65n-d/3p3360微型断路器，c65应该是西门子型号，3p 是3极； 20ALC1-D25：新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC：电缆规格型号及敷设方式 L123/WP1：电力线路 注：wp1、wl1、we1分别为动力线1、照明线1、应急线1。 04.电气图中ale指的是什么设备？符号是什么？ 应急照明配电箱(双电源)。
电气安装符号表示方法大全
电气安装符号表示方法大全

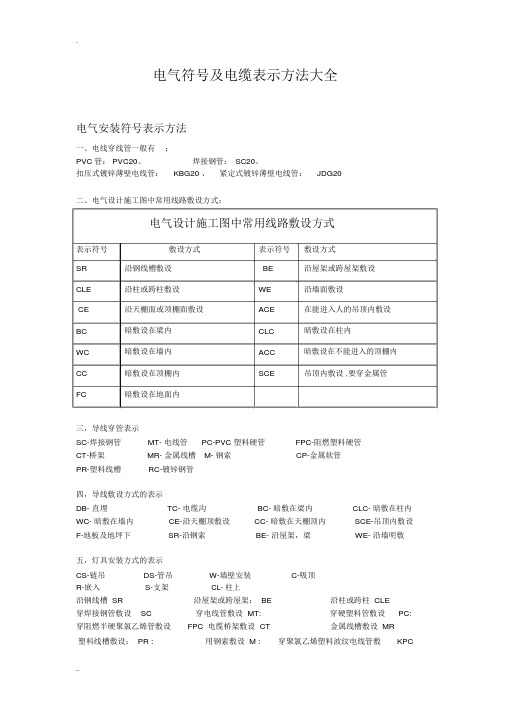

电气符号及电缆表示方法大全 电气安装符号表示方法 一、电线穿线管一般有： PVC管：PVC20、焊接钢管：SC20、扣压式镀锌薄壁电线管：KBG20、紧定式镀锌薄壁电线管：JDG20 二、电气设计施工图中常用线路敷设方式： 电气设计施工图中常用线路敷设方式 表示符号敷设方式表示 符号 敷设方式 SR 沿钢线槽敷设BE 沿屋架或跨屋架 敷设 CLE 沿柱或跨柱敷设WE 沿墙面敷设 CE 沿天棚面或顶棚 面敷设ACE 在能进入人的吊 顶内敷设 BC 暗敷设在梁内CLC 暗敷设在柱内 WC 暗敷设在墙内AC C 暗敷设在不能进入的顶棚内
CC 暗敷设在顶棚内SCE 吊顶内敷设,要穿 金属管 FC 暗敷设在地面内 三，导线穿管表示 SC-焊接钢管 MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索CP-金属软管 PR-塑料线槽 RC-镀锌钢管 四，导线敷设方式的表示 DB-直埋 TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内 WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下SR-沿钢索 BE-沿屋架，梁WE-沿墙明敷
五，灯具安装方式的表示 CS-链吊DS-管吊 W-墙壁安装C-吸顶 R-嵌入S-支架 CL-柱上 沿钢线槽SR 沿屋架或跨屋架：BE 沿柱或跨柱CLE 穿焊接钢管敷设SC 穿电线管敷设MT: 穿硬塑料管敷设PC: 穿阻燃半硬聚氯乙烯管敷设FPC 电缆桥架敷设CT 金属线槽敷设MR 塑料线槽敷设：PR : 用钢索敷设M : 穿聚氯乙烯塑料波纹电线管敷KPC 穿金属软管敷设：CP 直接埋设：DB : 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC: 沿或跨柱敷设：AC: 暗敷设在柱内：CLC 沿墙面敷设：WS: 暗敷设在墙内：WC: 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC:吊顶内敷设：SCE: 地板或地面下敷设：FC
电气图纸中敷设方式符号表示大全
电气图纸中敷设方式符号表示大全电气图纸中敷设方式符号表示大全 一、导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻A燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二、导线敷设方式表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设
F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷三、灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC DTQ30-32/2P这两个应该是两种塑壳断路器的型号， HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照 着查一下 四、型号的含义 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。
电气图例符号
下面是常用电器文字代号YF是防火阀。给你提供些资料，绝对有用。可不可以再追加些分数啊?电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ）电压继电器（负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW（NZ）功率方向继电器(负序零序）KA 瞬时继电器; 瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU--熔断器FR—-热继电器KM —-接触器KA--1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM-—接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB-—按钮开关SA 转换开关电流表PA 电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表（负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB 插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件（电加热）FH照明灯（发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV 时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM 电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器（负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ）功率方向继电器（负序零序）KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU—-熔断器FR——热继电器KM ——接触器KA—-1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB--按钮开关Q--电路的开关器件FU——熔断器KM——接触器KA-—1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT-—延时有或无继电器SB—-按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监
