混凝土支墩施工

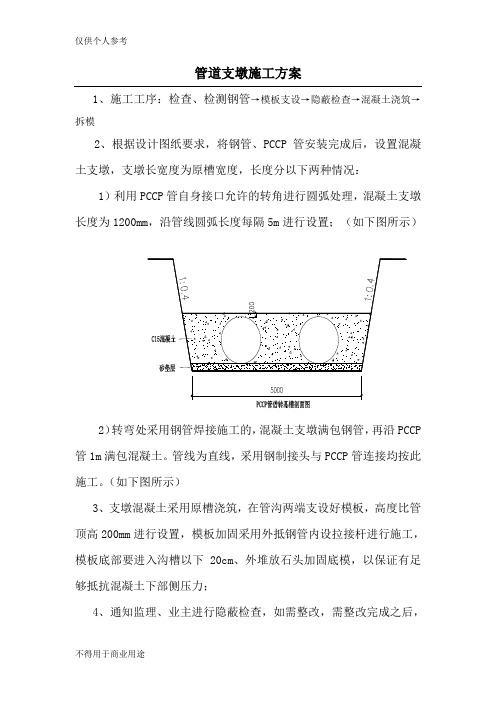

混凝土支墩施工：

土方开挖后在两天内立刻浇注混凝土。

混凝土支墩构造、位置、高程、强度等均应符合设计要求，当滑动支墩和固定墩的混凝土的强度没有达到设计要求时，不得受力。

垫层浇筑完成后，及时施工砼独立基础，由测量员定出基础的中心位置，按图纸尺寸定出各边尺寸。固定墩采用钢模及钢管加固。钢筋现场绑扎，并预埋墩的钢筋，预埋钢筋采用钢管支架临时加固。砼浇筑采用翻斗车输送，人工拌制。砼振捣采用插入式振捣器，表面由泥工抹平。

1、模板工程

立模前在模板表面涂隔离剂，模板采用钢管加固，立模前在基础表面用墨线弹出柱的中心位置，及四边尺寸并将中心点引至柱模上口支架上，用仪器反复纠正、加固，至直模板的垂直度及中心点符合要求为止。

2、钢筋工程

钢筋进场后进行抽检送验，合格后按图纸加工。单片成型后送至工作面进行拼接绑扎。

钢筋骨架形成后，用钢管临时加固，直至模板立模完成。在钢筋骨架与模板间加砼保护层块，以确保砼保护层的厚度。

3、砼的浇筑

固定墩等混凝土施工必须在地基排水良好且无积水情况下浇筑，振捣采用插入式振捣器，振捣时快插慢拔，振捣均匀，禁止漏振。上

层振捣时，振动棒插入下层5cm,每次砼振捣厚度不大于30cm，并保证砼保护层厚度。

砼严格按配合比配料，砼、水泥（散装）过磅称量后，方可放入料斗。砼养护时间为14d.

消防管拆除

1、消防管拆除应分段拆除，做到拆除一段清理一段，场地保持畅通，拆除后分别打成捆待

运（消防管长度不宜超过3米，方便运输）。拆除的消防管应根据图纸进行保留或拆除，拆除材料可利用部分进行保护行拆除。施工时注意轻拿轻放。要因可能放到指定位置。

2、一般情况下当天拆除后晚上运走，尽可能不给现场留有物品，更不能给拆除现场以外的

地方存放物品。所有块装材料及散装物品均装袋运走。
