GX Developer软件对PLC进行超级加密的方法
如何给PLC程序块上锁西门子plc
如何给PLC程序块上锁 - 西门子plc 如何给plc程序块上锁FB,FC块答：一、硬件组态中打开CPU的protection（爱护）选项，选第三个设置（读写爱护），设置密码后保存编译重新下载硬件组态就可以了。
二、在Step7中,可以先任意打开一块,在"file"中选择"GenerateSource"或快捷方式"Ctrl+T",弹出一个画面,填写"objectname"如"tt",然后按OK确认,就会再弹出另一个画面,左边是你的程序中全部的块,假如你需要爱护哪些块,就把这些块移到右边,然后退出全部的程序块,再进入SIMATICManager中。
在S7ProgramSources找到文件tt,双击tt打开,在第四行中加入"Know_How_Protect",然后编译,无错后存盘。
这样FB1、FB2就被爱护住,如想去掉爱护,在tt中去掉"Know_How_Protect"编译存盘即可。
留意:千万不要丢失或删除源文件(如tt),否则程序被爱护,用户可以另存到其它名目中,或ExportSource到硬盘中,再删除源文件,这样别人只能看到未爱护的块。
1．打开程序编辑窗口LAD/FBD/STL；2．将要进行加密爱护的程序块生成转换为源代码文件（通过选择菜单File—Generatesource生成）；3．在LAD/FBD/STL窗口中关闭您的程序块，并在SIMATICManager项目管理窗口的source文件夹中打开上一步所生成的source文件；4．在程序块的声明部分，TITLE行下面的一行中输入”KNOW_HOW_PROTECT”；Compile）；?Save，File?5．存盘并编译该source文件（选择菜单File6．现在就完成了您程序块的加密爱护；如下图中表示了如何对STLsource文件进行加密：取消对程序块的加密爱护1.打开程序块的Source源文件；2.删除文件中的KNOW_HOW_PROTECT；3.存盘并编译该source文件；4.现在程序块的加密爱护已经取消。

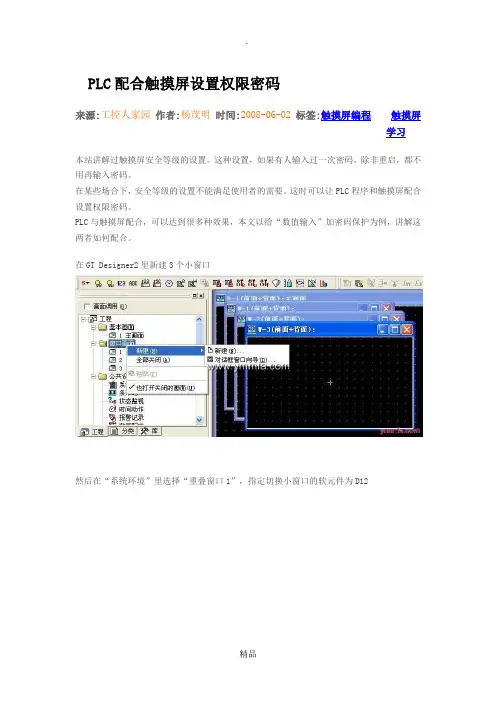

PLC配合触摸屏设置权限密码
PLC配合触摸屏设置权限密码来源:工控人家园作者:杨茂明时间:2008-06-02 标签:触摸屏编程触摸屏学习本站讲解过触摸屏安全等级的设置。
这种设置，如果有人输入过一次密码，除非重启，都不用再输入密码。
在某些场合下，安全等级的设置不能满足使用者的需要。
这时可以让PLC程序和触摸屏配合设置权限密码。
PLC与触摸屏配合，可以达到很多种效果，本文以给“数值输入”加密码保护为例，讲解这两者如何配合。
在GT Designer2里新建3个小窗口然后在“系统环境”里选择“重叠窗口1”，指定切换小窗口的软元件为D123个小窗口都放上2个“数值输入”。
1个设置为D10，用来输入密码，另1个用来输入参数，分别为D21，D22，D23然后再放上3个“位开关”，名字为“确认修改”，分别设置成M11点动，M12点动，M13点动现在我们看主画面，上面有3个数值显示，代表设备运行的参数，比如速度，时间等数值的边上或者底下有3个“画面切换开关”，用于打开刚才建立的3个小窗口，设置如下：如果想把“画面切换开关”隐藏到数值显示底下，需要按图设置成“在图层的最底部”对应的PLC程序如下：程序流程：1，点击主画面的“画面切换开关”后，弹出对应的小窗口2，输入需要修改的参数到D21、D22或者D233，输入权限密码到D10（密码保存在PLC的数值里，这里是“1234”）4，按下“确认修改”，触发M11、M12或者M13，PLC程序将输入值MOV到目标储存器5，关闭小窗口，D12因此变为K0，刚刚输入的密码和数值被清除总结：程序靠密码核对来输入数值，靠窗口判断来清除输入的数值和密码使用这种方法，每次在触摸屏上操作“关键部分”都需要输入密码，达到特殊的要求。
同时有个缺点，每个“关键部分”都要对应一个小窗口，使用更复杂的PLC程序，可以共用一个小窗口。
如有侵权请联系告知删除，感谢你们的配合！。
三菱超级加密详细过程
三菱超级加密详细过程超级加密，就是不用软件给PLC加密，而是给非法的寄存器写入值，你就读不到程序。
还有一种方法，你可以读程序，读到100%，但是程序是空白的，大家在研究吧，不要等我给你结果。
这个是我在FX1S的PLC无数次实验，加密可以成功，这个有详细的过程讲解和简单的协议分析，知道这个的加密过程，逆向解密不是不可能的，大家都发表一下自己的看法与意见，高手就不要见笑，希望高手指正错误，1N 2N的协议有所不同，只要弄懂我给你这么详细的解密过程，那是也可以的，这个就需要大家共同学习，讨论。
3U 3G也需要大家来分析和捣鼓，不要那种衣来伸手，饭来张口哦，这种人你看了这帖子，也是白看，要反复的研究和琢磨。
高手就不要扔砖头和臭鸡蛋，需要大家献上鲜花支持哦。
加密过程如下，说了这么多的废话，上主题：第一次打开串口[00000000] IOCTL_SERIAL_SET_BAUD_RATE Baud Rate: 9600 （此处设置波特率）[00000000] IOCTL_SERIAL_SET_LINE_CONTROL StopBits: 1, Parity: Even, DataBits: 7（通讯格式）[00000001] IRP_MJ_WRITE Length: 0001, Data: 02 （ "STX"通讯起始符02H）[00000001] IRP_MJ_WRITE Length: 0005, Data: 37 32 35 30 46（此处CMD的置位指令37H,32 35 30 46及是要置位的地址‘250F’操作位元件的）[00000001] IRP_MJ_WRITE Length: 0001, Data: 03 （此处是終，及到这里结束的意思代码‘03H’）[00000001] IRP_MJ_WRITE Length: 0002, Data: 31 37 （校验和，从37H到此处的03H的和，如果有溢出，取最后两位）[00000008] IRP_MJ_WRITE Length: 0001, Data: 02 （ "STX"通讯起始符02H）[00000008] IRP_MJ_WRITE Length: 0005, Data: 37 32 35 30 46（此处CMD的置位指令37H,32 35 30 46及是要置位的地址‘250F’[00000008] IRP_MJ_WRITE Length: 0001, Data: 03 （此处是終，及到这里结束的意思代码‘03H’）[00000008] IRP_MJ_WRITE Length: 0002, Data: 31 37 （校验和，从37H到此处的03H的和，如果有溢出，取最后两位）[00000015] IRP_MJ_WRITE Length: 0001, Data: 02 （ "STX"通讯起始符02H）[00000015] IRP_MJ_WRITE Length: 0011, Data: 31 38 30 30 30 30 32 30 30 30 30 （此处的CMD功能码31H，就是写入数据，38 30 30 30就是写入数据的首地址‘8000’30 32就是写入的操作位数这里是2位那就是一个双字，30 30 30 30就是这个双字的数据为'0'[00000015] IRP_MJ_WRITE Length: 0001, Data: 03 （此处是終，及到这里结束的意思代码‘03H’）[00000016] IRP_MJ_WRITE Length: 0002, Data: 31 45 （校验和，从37H到此处的03H的和，如果有溢出，取最后两位）[00000022] IRP_MJ_WRITE Length: 0001, Data: 02 （ "STX"通讯起始符02H）[00000022] IRP_MJ_WRITE Length: 0011, Data: 31 38 30 30 30 30 32 30 30 30 30 （此处的CMD功能码31H，就是写入数据，38 30 30 30就是写入数据的首地址‘8000’30 32就是写入的操作位数这里是2位那就是一个双字，30 30 30 30就是这个双字的数据为'0'[00000023] IRP_MJ_WRITE Length: 0001, Data: 03 （此处是終，及到这里结束的意思代码‘03H’）[00000023] IRP_MJ_WRITE Length: 0002, Data: 31 45 （校验和，从37H到此处的03H的和，如果有溢出，取最后两位）[00000030] IRP_MJ_CLOSE Port Closed 关闭串口第二次打开串口[00000000] IOCTL_SERIAL_SET_BAUD_RATE Baud Rate: 9600[00000000] IOCTL_SERIAL_SET_LINE_CONTROL StopBits: 1, Parity: Even, DataBits: 7[00000000] IRP_MJ_WRITE Length: 0001, Data: 02 （ "STX"通讯起始符02H）[00000000] IRP_MJ_WRITE Length: 0005, Data: 38 32 35 30 46 （此处CMD的复位指令38H,32 35 30 46及是要复位的地址‘250F’操作位元件的，这里把刚刚置位的205F的地址复位了）[00000001] IRP_MJ_WRITE Length: 0001, Data: 03 （此处是終，及到这里结束的意思代码‘03H’）[00000001] IRP_MJ_WRITE Length: 0002, Data: 31 38 （校验和，从37H到此处的03H的和，如果有溢出，取最后两位）[00000007] IRP_MJ_WRITE Length: 0001, Data: 02 （ "STX"通讯起始符02H）[00000007] IRP_MJ_WRITE Length: 0005, Data: 38 32 35 30 46 （此处CMD的复位指令38H,32 35 30 46及是要复位的地址‘250F’操作位元件的，这里把刚刚置位的250F的地址复位了）[00000008] IRP_MJ_WRITE Length: 0001, Data: 03 （此处是終，及到这里结束的意思代码‘03H’）[00000008] IRP_MJ_WRITE Length: 0002, Data: 31 38 （校验和，从37H到此处的03H的和，如果有溢出，取最后两位）[00000010] IRP_MJ_CLOSE Port Closed一个朋友看了帖子用VB写了一个大家测试一下，我没有测试，大家反馈一下测试结果哦。
PLC如何加密
Q: PLC如何加密?如何接密?
A: 用编程软件操作
CX-P加密: 在PLC程序的最前面加上如下语句:
该立即数是4位十六进制的用户密码,传到PLC后，下次上电有效.
若要从PLC上载程序，就要先在PLC--保护—释放密码。
在进入程序后删除上述语句，下次上点有效。
SSS加密：CTRL+O—F1连线后—END—选择传送程序—选择“PC-计算机”画面--按SHIFT+F10—输入密码—ENTER—开始传送程序—结束后CTRL+O—F1—再次键入密码—ENTER
CPT加密：Online—Password Protection—Active
解密：Online—Password Protection-- Release
用编程器操作
加密：CLR-MONTR-CLR直至屏幕出现0000，按LD-SHIFT-HR1001-
FUN（49）-WRITE（0000）-WRITE（0000）-WRITE-#ABCD（要加的密码）-WRITE 解密：插上编程器后键入CLR-MONTR-CLR-SHIFT-CLR-RESET-出现？？？？（提示键入密码）ABCD-WRITE
对于CS1系列PLC加密方法和C系列的PLC有所不同,CS1使用CX-P软件对PLC 程序进行加密，方法如下：在CX-P软件的“PLC”菜单下,“保护”子菜单中有“设置密码”、“释放密码”两项,可以对CS1 PLC进行密码设置和释放,可设置8位密码。
另外，对于CV系列的加密也是使用此菜单对PLC进行加密,对于其它的PLC则使用Fun(49)，只能设置4位密码.而CS1无法通过Fun(49)进行加密，只能通过软件加密。
注一旦密码遗忘，将无法读出程序，故设置密码需谨慎。
三菱fx3uplc解密过程与步骤分享
三菱fx3uplc解密过程与步骤分享
三菱plc fx3u解密过程与步骤
FX3U plc解密，免拆机的，包括禁止上载的问题也能读出正确程序和参数。
以下是解密的过程，供大家参考。
首先，三菱PLC FX3U用的编程软件必须用GX DEVE LOPER8.10以上的版本，也可以在网上下载个支持FX3U的编程。
启动GX DEVELOPER，在帮助菜单上就可以看到编程软件的版本号。
再从工程菜单上创建个新的工程，PLC系列中选择FXCPU，就可以对FX3U进行编程的各种操作。
其次，FX3U的加密方法：打开GX DEVELOPER 后从菜单“在线→登录关键字→新建登录，改变。
”进入。
FX3U可以设置两个密码，即关键字和第2关键字，每个有8个字符。
最后，随便编个测试程序，不加密，两个关键字都不设定，写入FX3U，然后用FXWIN软件选取FX2N型号读出程式，这样就能读出正确的程序来。
按FX2N型号进行下载也能下载程序，说明不只设一个关键字的时候，FX3U加密机制和FX2U的是一模一样的。
电脑发：00E0202 查询 D8001的值。
PLC回：B15E回复5EB1，回复的数据高位在后，低位在前，所以要对调个位，5EB1转为10进数据值为：24241，24表示PLC型号FX2N或3U,241表示版本号，电脑发：00ECA02码查询D8101的值，PLC回：713F回复为3F71转为10进数据值为：16241，16表示PLC型号为FX3U。
241表示版本号。
只要按照上面的再加上时间肯定能把三菱FX3U PLC解密成功。
三菱plc密码设置方法
三菱plc密码设置方法
用GX编程后,我想设置密码,就是只有我自己可以更改程序,请问一下,该怎么做?`````` 是否是要在和PLC模块通讯的时候才能设置啊？只是在计算机里进行操作，是不是不行啊？看下图操作就可以了。
问题补充的回答：是的，只能在线和PLC通讯的时候设置，如果不连接PLC，只在计算机里面操
作，是不行的。
PLC中设置密码可以限制编程工具、显示模块、人机界面等对程序的读写、监控、更改当前值等操作，从而达到保护程序或是限制操作者对程序的监控等目的。
三菱FX系列PLC密码设置方式：将PLC通电，并通过编程电缆和电脑连接，在编程软件GX-DEVELOPER中依次选择“在线”——“登录关键字”——“新建登录”，在弹出的对话框中的“关键字”后的方框中写入要设置的密码，设置的密码为8位，可以为0～9的数字或是A～F的字母。
写好后点击“执行”，按提示再输入一次相同的密码。
密码设置不同对于PLC的保护级别也不同，关键字的开头文字为A，D~F，0~9的将禁止所有的操作，开头文字为B的将禁止程序的读写，而不限制监控及更改当前值，开头文字为C 的只限制程序的写入，而不限制其它的操作。
plc加密程序的认证方法和系统与流程
PLC加密程序的认证方法和系统与流程随着工业自动化的不断发展，PLC（可编程逻辑控制器）在各种工业领域中被广泛应用。
然而，随之而来的问题是，如何保护PLC程序不被非法复制和篡改，以确保工业控制系统的安全性和稳定性。
PLC加密程序的认证方法和系统与流程成为了工业界关注的焦点之一。
1. PLC加密程序的意义PLC加密程序是为了保护商业机密和知识产权，防止恶意攻击和非法复制而设计的。
在工业领域中，各种工艺流程和生产环境都需要使用PLC控制系统，而这些控制系统中的程序往往包含了企业的核心技术和商业秘密。
对PLC程序进行加密和认证显得尤为重要。
2. PLC加密程序的认证方法为了保证PLC加密程序的安全性和可靠性，通常采用以下认证方法：（1）加密算法：采用先进的加密算法对PLC程序进行加密，确保程序不易被破解和篡改。
（2）数字签名：使用数字签名技术对PLC程序进行认证，确保程序的完整性和来源的可信度。
（3）访问权限控制：在PLC程序中引入访问权限控制机制，只有经过授权的用户才能进行程序修改和更新。
（4）多因素认证：采用多因素认证技术，如指纹识别、唯一识别信息验证等，确保只有合法用户才能进行PLC程序的操作。
3. PLC加密程序的系统与流程在实际应用中，PLC加密程序的系统与流程主要包括以下步骤：（1）授权注册：企业需要向PLC程序提供商注册授权，获取加密程序的授权证书和密钥。
（2）程序加密：使用授权证书和密钥对PLC程序进行加密，确保程序的安全性和保密性。
（3）程序认证：在PLC控制系统中引入程序认证模块，对程序进行数字签名和完整性检查。
（4）远程升级：为了方便维护和更新，可以采用远程升级的方式对PLC程序进行更新，但需要经过严格的认证和授权过程。
总结与展望PLC加密程序的认证方法和系统与流程是保障工业控制系统稳定运行的重要保障。
随着工业互联网的发展，PLC加密程序的安全性将面临更多的挑战，需要不断完善和更新加密和认证技术，确保工业控制系统的安全和稳定性。
1200plc加密方法
1200plc加密方法1200PLC加密方法概述PLC（Programmable Logic Controller，可编程逻辑控制器）是一种专用计算机，广泛应用于工业自动化领域。
为了保护PLC中的敏感数据以及防止未经授权的访问，加密技术在PLC中的应用变得越来越重要。
本文将介绍一种名为"1200PLC加密方法"的加密技术，该方法可以有效地保护PLC中的数据安全。
一、加密原理1200PLC加密方法采用了对称加密算法和非对称加密算法相结合的方式，以实现数据的机密性和完整性。
具体步骤如下：1. 对称加密算法使用对称加密算法对数据进行加密。
对称加密算法使用相同的密钥对数据进行加密和解密，加密速度快，适合对大量数据进行加密。
在1200PLC加密方法中，常用的对称加密算法有AES（Advanced Encryption Standard）和DES（Data Encryption Standard）等。
2. 非对称加密算法使用非对称加密算法对对称密钥进行加密。
非对称加密算法使用一对密钥进行加密和解密，分别称为公钥和私钥。
公钥用于加密数据，私钥用于解密数据。
在1200PLC加密方法中，常用的非对称加密算法有RSA（Rivest-Shamir-Adleman）和ECC（Elliptic Curve Cryptography）等。
3. 数字签名使用数字签名技术对加密数据进行认证。
数字签名是一种用于验证数据完整性和认证发送方身份的技术。
通过对数据进行哈希计算并使用私钥对哈希值进行加密，生成数字签名。
接收方使用公钥对数字签名进行解密，并对接收到的数据进行哈希计算，然后将计算结果与解密后的数字签名进行对比，以验证数据的完整性。
二、加密过程使用1200PLC加密方法对数据进行加密的过程如下：1. 生成密钥对生成一对公钥和私钥。
公钥用于加密数据，私钥用于解密数据。
2. 加密数据将明文数据使用对称加密算法进行加密。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
GX Developer软件对PLC进行超级加密的方法
1.程序编写完成后（或打开写好的程序）写入PLC并正常运行；
2.PLC运行开关打至STOP；
3.GX Developer软件点“在线”→“调试”→“软元件测试”
或者直接点击工具栏上的图标，打开软元件测试对话框：
4.在“字软元件/缓冲存储区”的输入框输入d8255,设置值输入21930，点“设置”按钮。
完成后执行结果会有显示。
5.点“在线”→“清除PLC内存”打开清除PLC内存对话框，
将“PLC内存”选项勾上，点执行。
6．内存清除完成后，将PLC运行开关打至RUN，此时PLC将正常运行写入的程序动作，但读出来的程序却是空白的。
注：本加密方法只对巨匠工控的PLC有效，对其它公司的PLC包括三菱的PLC 均无效！。
