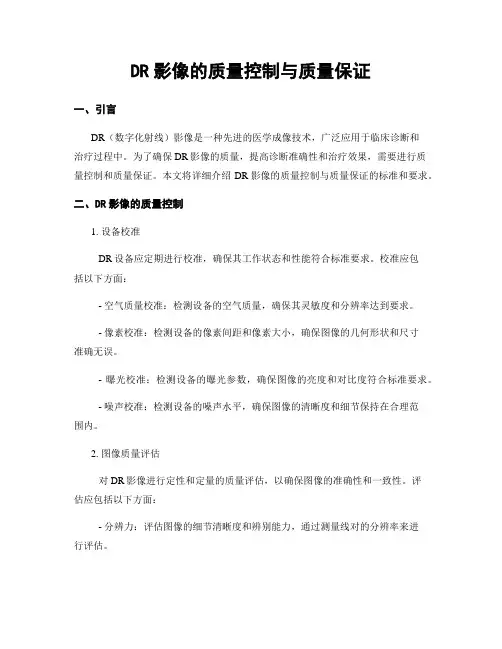

DR影像的质量控制与质量保证一、引言DR（数字化射线）影像是一种先进的医学成像技术，广泛应用于临床诊断和治疗过程中。
为了确保DR影像的质量，提高诊断准确性和治疗效果，需要进行质量控制和质量保证。
本文将详细介绍DR影像的质量控制与质量保证的标准和要求。
二、DR影像的质量控制1. 设备校准DR设备应定期进行校准，确保其工作状态和性能符合标准要求。
校准应包括以下方面：- 空气质量校准：检测设备的空气质量，确保其灵敏度和分辨率达到要求。
- 像素校准：检测设备的像素间距和像素大小，确保图像的几何形状和尺寸准确无误。
- 曝光校准：检测设备的曝光参数，确保图像的亮度和对比度符合标准要求。
- 噪声校准：检测设备的噪声水平，确保图像的清晰度和细节保持在合理范围内。
2. 图像质量评估对DR影像进行定性和定量的质量评估，以确保图像的准确性和一致性。
评估应包括以下方面：- 分辨力：评估图像的细节清晰度和辨别能力，通过测量线对的分辨率来进行评估。
- 对比度：评估图像的灰度差异和对比度水平，通过测量灰度标准物体的对比度来进行评估。
- 噪声：评估图像的噪声水平，通过测量同一区域多次重复拍摄的图像来进行评估。
- 几何失真：评估图像的几何形状和尺寸准确性，通过测量几何标准物体的形状和尺寸来进行评估。
3. 图像重建与处理DR影像的重建和处理过程应符合标准要求，以确保图像的质量和一致性。
重建和处理应包括以下方面：- 图像平滑：通过滤波和平滑算法，去除图像中的噪声和伪影，提高图像的质量和清晰度。
- 图像增强：通过对比度增强和灰度调整，改善图像的可视化效果和诊断准确性。
- 图像重建：通过图像重建算法，将原始数据转换为可视化的图像，确保图像的完整性和准确性。
三、DR影像的质量保证1. 人员培训与认证DR影像的质量保证需要有经过培训和认证的专业人员参与。
人员培训应包括以下方面：- 设备操作：培训人员熟悉DR设备的操作流程和参数设置，确保正确使用设备。
DR影像的质量控制与质量保证
DR影像的质量控制与质量保证一、引言DR（数字化射线）影像技术已成为现代医学影像诊断的重要手段之一。
为确保DR影像的质量，需要进行质量控制与质量保证措施的实施。
本文将详细介绍DR影像的质量控制与质量保证的标准格式，包括质量控制的目的、方法和指标以及质量保证的措施。
二、质量控制1. 目的DR影像的质量控制旨在确保影像的准确性、清晰度和一致性，提高诊断的准确性和可靠性。
2. 方法（1）设备校准：定期对DR设备进行校准，包括灵敏度、对比度和分辨率等参数的检测和调整。
（2）图像质量评估：使用标准化的测试工具和模板，对DR影像进行质量评估，包括图像的噪声、分辨率、对比度和伪影等方面的评估。
（3）定期维护：对DR设备进行定期的维护和保养，包括清洁、检查和更换部件等。
3. 指标（1）图像噪声：噪声水平应控制在合理范围内，以确保图像的清晰度和细节可见度。
（2）分辨率：分辨率应达到预定的标准，以确保图像的细节清晰可辨。
（3）对比度：对比度应适中，以确保图像的灰阶范围充分展示解剖结构。
（4）伪影：伪影应尽量减少或消除，以确保图像的准确性和可靠性。
三、质量保证1. 设备保养（1）定期保养：按照设备制造商的要求，定期对DR设备进行保养和维护，包括清洁、润滑和检查等。
（2）故障排除：及时处理设备故障，并记录故障类型、处理方法和结果。
2. 人员培训（1）操作培训：对DR设备的操作人员进行专业培训，包括设备的正确使用方法、操作流程和注意事项等。
（2）质量控制培训：对质量控制人员进行培训，使其掌握质量控制的方法和技能。
3. 影像存储与管理（1）数据备份：定期对DR影像数据进行备份，以防止数据丢失或损坏。
（2）影像管理系统：建立完善的DR影像管理系统，包括影像的分类、检索和存档等功能。
4. 质量评估与改进（1）定期评估：对DR影像的质量进行定期评估和监测，及时发现问题并采取措施加以改进。
（2）持续改进：根据质量评估的结果，制定改进计划并跟踪执行情况，确保质量的持续改进。
DR影像的质量控制与质量保证

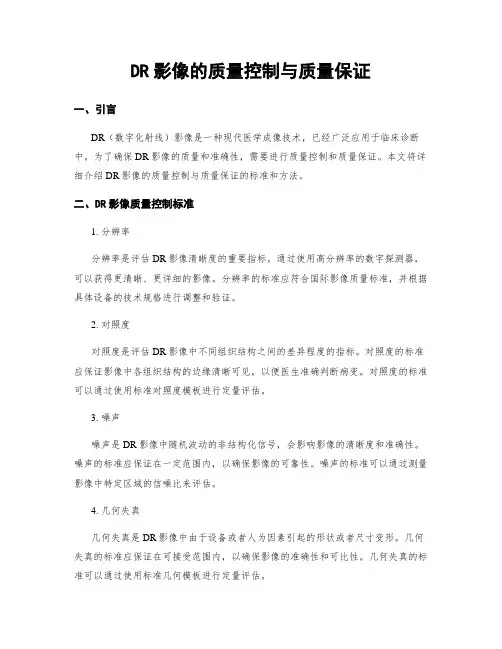

DR影像的质量控制与质量保证一、引言DR（数字化射线）影像是一种现代医学成像技术，已经广泛应用于临床诊断中。
为了确保DR影像的质量和准确性，需要进行质量控制和质量保证。
本文将详细介绍DR影像的质量控制与质量保证的标准和方法。
二、DR影像质量控制标准1. 分辨率分辨率是评估DR影像清晰度的重要指标。
通过使用高分辨率的数字探测器，可以获得更清晰、更详细的影像。
分辨率的标准应符合国际影像质量标准，并根据具体设备的技术规格进行调整和验证。
2. 对照度对照度是评估DR影像中不同组织结构之间的差异程度的指标。
对照度的标准应保证影像中各组织结构的边缘清晰可见，以便医生准确判断病变。
对照度的标准可以通过使用标准对照度模板进行定量评估。
3. 噪声噪声是DR影像中随机波动的非结构化信号，会影响影像的清晰度和准确性。
噪声的标准应保证在一定范围内，以确保影像的可靠性。
噪声的标准可以通过测量影像中特定区域的信噪比来评估。
4. 几何失真几何失真是DR影像中由于设备或者人为因素引起的形状或者尺寸变形。
几何失真的标准应保证在可接受范围内，以确保影像的准确性和可比性。
几何失真的标准可以通过使用标准几何模板进行定量评估。
5. 辐射剂量辐射剂量是评估DR影像对患者和医护人员辐射暴露的指标。
辐射剂量的标准应符合国际辐射安全标准，并根据具体设备的技术规格进行调整和验证。
同时，应采取措施保护患者和医护人员免受不必要的辐射暴露。
三、DR影像质量保证方法1. 设备校准和定期维护为了确保DR影像的质量和准确性，设备应定期进行校准和维护。
校准包括对分辨率、对照度、噪声和几何失真等指标进行检测和调整。
维护包括设备的日常清洁、故障排除和部件更换等。
2. 人员培训和质量控制医院应对DR影像操作人员进行系统的培训，包括设备操作、影像质量控制和辐射安全知识。
同时，应建立质量控制小组，负责监督和管理DR影像的质量控制工作，定期进行质量评估和改进。
3. 影像质量评估和审核医院应建立影像质量评估和审核机制，定期对DR影像进行质量评估和审核。

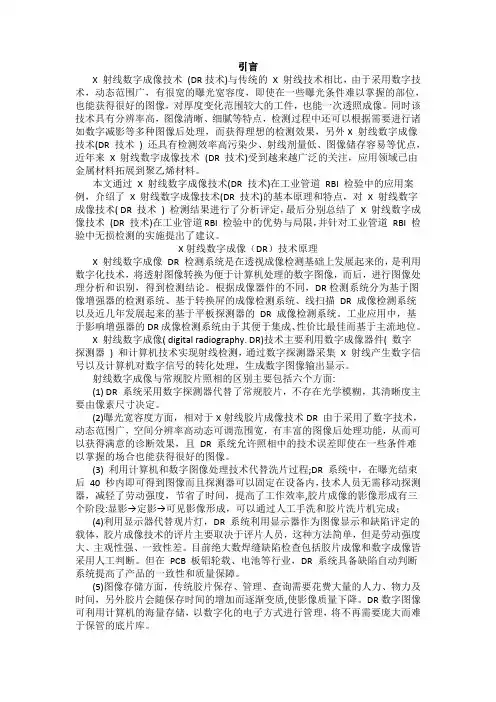

技术相关 DR 技术在工业管道 RBI检验中的应用
引言X 射线数字成像技术(DR技术)与传统的X 射线技术相比，由于采用数字技术，动态范围广，有很宽的曝光宽容度，即使在一些曝光条件难以掌握的部位，也能获得很好的图像，对厚度变化范围较大的工件，也能一次透照成像。
同时该技术具有分辨率高，图像清晰、细腻等特点，检测过程中还可以根据需要进行诸如数字减影等多种图像后处理，而获得理想的检测效果，另外X 射线数字成像技术(DR 技术) 还具有检测效率高污染少、射线剂量低、图像储存容易等优点，近年来X 射线数字成像技术(DR 技术)受到越来越广泛的关注，应用领域已由金属材料拓展到聚乙烯材料。
本文通过X 射线数字成像技术(DR 技术)在工业管道RBI 检验中的应用案例，介绍了X 射线数字成像技术(DR 技术)的基本原理和特点，对X 射线数字成像技术( DR 技术) 检测结果进行了分析评定，最后分别总结了X 射线数字成像技术(DR 技术)在工业管道RBI 检验中的优势与局限，并针对工业管道RBI 检验中无损检测的实施提出了建议。
X射线数字成像（DR）技术原理X 射线数字成像DR 检测系统是在透视成像检测基础上发展起来的，是利用数字化技术，将透射图像转换为便于计算机处理的数字图像，而后，进行图像处理分析和识别，得到检测结论。
根据成像器件的不同，DR检测系统分为基于图像增强器的检测系统、基于转换屏的成像检测系统、线扫描DR 成像检测系统以及近几年发展起来的基于平板探测器的DR 成像检测系统。
工业应用中，基于影响增强器的DR成像检测系统由于其便于集成、性价比最佳而基于主流地位。
X 射线数字成像( digital radiography. DR)技术主要利用数字成像器件( 数字探测器) 和计算机技术实现射线检测，通过数字探测器采集X 射线产生数字信号以及计算机对数字信号的转化处理，生成数字图像输出显示。
射线数字成像与常规胶片照相的区别主要包括六个方面:(1) DR 系统采用数字探测器代替了常规胶片，不存在光学模糊，其清晰度主要由像素尺寸决定。
DR影像的质量控制与质量保证

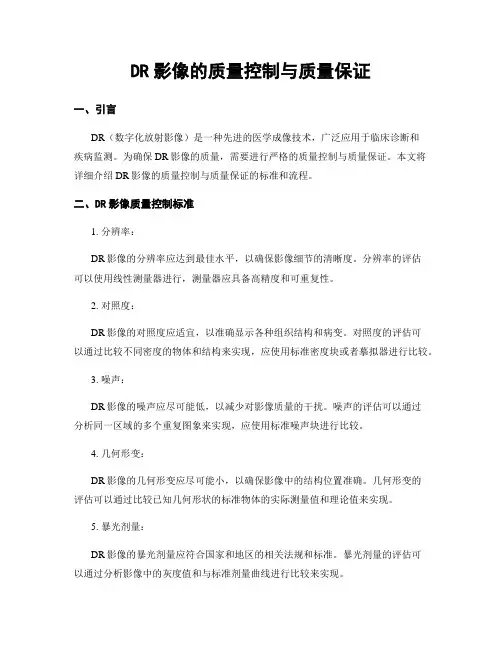

DR影像的质量控制与质量保证一、引言DR（数字化放射影像）是一种先进的医学成像技术，广泛应用于临床诊断和疾病监测。
为确保DR影像的质量，需要进行严格的质量控制与质量保证。
本文将详细介绍DR影像的质量控制与质量保证的标准和流程。
二、DR影像质量控制标准1. 分辨率：DR影像的分辨率应达到最佳水平，以确保影像细节的清晰度。
分辨率的评估可以使用线性测量器进行，测量器应具备高精度和可重复性。
2. 对照度：DR影像的对照度应适宜，以准确显示各种组织结构和病变。
对照度的评估可以通过比较不同密度的物体和结构来实现，应使用标准密度块或者摹拟器进行比较。
3. 噪声：DR影像的噪声应尽可能低，以减少对影像质量的干扰。
噪声的评估可以通过分析同一区域的多个重复图象来实现，应使用标准噪声块进行比较。
4. 几何形变：DR影像的几何形变应尽可能小，以确保影像中的结构位置准确。
几何形变的评估可以通过比较已知几何形状的标准物体的实际测量值和理论值来实现。
5. 暴光剂量：DR影像的暴光剂量应符合国家和地区的相关法规和标准。
暴光剂量的评估可以通过分析影像中的灰度值和与标准剂量曲线进行比较来实现。
三、DR影像质量保证流程1. 设备校准：定期对DR设备进行校准，包括分辨率、对照度、噪声和几何形变等参数的校准。
校准应按照设备创造商的指南进行，确保设备性能的稳定和可靠。
2. 图象采集参数设置：在进行DR影像采集时，应根据不同的临床需求和疾病类型，设置合适的采集参数，如暴光时间、管电压和管电流等。
参数设置应符合相关的标准和指南，以确保影像质量的一致性和准确性。
3. 影像评价与质量控制：对每一个DR影像进行评价和质量控制，包括分辨率、对照度、噪声和几何形变等方面的评估。
评价结果应记录并与标准值进行比较，及时发现和解决影像质量问题。
4. 培训和教育：对DR影像的质量控制和质量保证进行培训和教育，提高医务人员的技术水平和质量意识。
培训内容包括设备操作、参数设置、影像评价和质量控制等方面的知识和技能。
DR影像的质量控制与质量保证
DR影像的质量控制与质量保证一、引言DR（数字化射线）影像是一种先进的医学成像技术，它能够提供高质量的X 射线图象，对于临床诊断和治疗起着至关重要的作用。
为确保DR影像的质量，需要进行质量控制和质量保证工作。
本文将详细介绍DR影像的质量控制与质量保证的标准格式及相关内容。
二、DR影像的质量控制1. 设备校准DR设备应定期进行校准，以确保图象的准确性和一致性。
校准包括：- 空气质量校准：通过拍摄空气中的标准密度物体，校准图象的亮度和对照度。
- 几何校准：通过拍摄标准校准物体，校准图象的几何形状和尺寸。
- 灵敏度校准：通过拍摄标准密度物体，校准图象的灵敏度和线性响应。
2. 图象质量评估对DR影像进行定量和定性的质量评估是确保图象质量的重要手段。
常用的评估方法包括：- 暴光指数（EI）测量：通过测量图象的暴光指数，评估暴光的准确性和一致性。
- 噪声分析：通过分析图象中的噪声水平，评估图象的清晰度和细节损失情况。
- 对照度测量：通过测量图象中不同组织之间的对照度，评估图象的对照度和分辨率。
- 几何精度测量：通过测量图象中线条的几何形状和尺寸，评估图象的几何精度。
3. 数据管理与分析DR影像的质量控制还需要进行数据的管理和分析，以监测设备的性能和图象质量的变化趋势。
数据管理与分析包括：- 影像质量数据的采集与存储：采集并存储每次质量控制测试的数据，包括校准结果、质量评估结果等。
- 质量控制数据的分析与比较：对不同时间点的质量控制数据进行分析和比较，检测设备性能和图象质量的变化趋势。
- 异常数据的处理与纠正措施：对于异常数据，及时进行处理并采取纠正措施，确保设备和图象质量的稳定性。
三、DR影像的质量保证1. 人员培训与认证为确保DR影像的质量，需要对操作人员进行专业培训和认证。
培训内容包括：- DR设备的操作原理和使用方法。
- 质量控制的标准和流程。
- 图象质量评估的方法和标准。
- 数据管理与分析的技术和方法。
DR数字射线管道检测上的应用及质量控制
DR数字射线管道检测上的应用及质量控制在管道建设工程中，射线检测是确保焊接质量的主要无损检测手段，直接关系到工程建设质量、健康环境、施工效率、建设成本以及管线的安全运行。
长期以来，射线检测主要采用X射线或γ射线的胶片成像技术，检测劳动强度大，工作效率较低，常常影响施工进度。
近年来随着计算机数字图像处理技术及数字平板射线探测技术的发展，X射线数字成像检测正逐渐运用于容器制造和管道建设工程中。
数字图像便于储存，检索、统计快速方便，易于实现远程图像传输、专家评审，结合GPS系统可对每道焊口进行精确定位，便于工程质量监督。
同时，由于没有了底片暗室处理环节，消除了化学药剂对环境以及人员健康的影响。
1、DR技术简介1.1.原理数字平板直接成像，（Director Digital Panel Radiography）是近几年才发展起来的全新的数字化成像技术。
数字平板技术与胶片或CR的处理过程不同，在两次照射期间，不必更换胶片和存储荧光板，仅仅需要几秒钟的数据采集，就可以观察到图像，检测速度和效率大大高于胶片和CR技术。
除了不能进行分割和弯曲外，数字平板与胶片和CR具有几乎相同的适应性和应用范围。
数字平板技术有非晶硅（a-Si）和非晶硒(a-Se)和CMOS三种。
非晶硅和非晶硒两种数字平板成像原理有所不用，非晶硅平板成像可称为间接成像：X 射线首先撞击板上的闪烁层，该闪烁层以与所撞击的射线能量成正比的关系发出光电子，这些光电子被下面的硅光电二极管阵列采集到，并且将它们转化成电荷，X射线转换为光线需要的中间媒体—闪烁层。
而非晶硒平板成像可称为直接成像：X射线撞击硒层，硒层直接将X射线转化成电荷，如下图：硒或硅元件按吸收射线量的多少产生正比例的正负电荷对，储存于薄膜晶体管内的电容器中，所存的电荷与其后产生的影像黑度成正比。
扫描控制器读取电路将光电信号转换为数字信号，数据经处理后获得的数字化图像在影像监视其上显示。
图像采集和处理包括图像的选择、图像校正、噪声处理、动态范围，灰阶重建，输出匹配的过程，在计算机控制下完全自动化，上述过程完成后，扫描控制器自动对平板内的感应介质进行恢复。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
DR数字射线管道检测上的应用及质量控制在管道建设工程中，射线检测是确保焊接质量的主要无损检测手段，直接关系到工程建设质量、健康环境、施工效率、建设成本以及管线的安全运行。
长期以来，射线检测主要采用X射线或γ射线的胶片成像技术，检测劳动强度大，工作效率较低，常常影响施工进度。
近年来随着计算机数字图像处理技术及数字平板射线探测技术的发展，X射线数字成像检测正逐渐运用于容器制造和管道建设工程中。
数字图像便于储存，检索、统计快速方便，易于实现远程图像传输、专家评审，结合GPS系统可对每道焊口进行精确定位，便于工程质量监督。
同时，由于没有了底片暗室处理环节，消除了化学药剂对环境以及人员健康的影响。
1、DR技术简介1.1.原理数字平板直接成像，（Director Digital Panel Radiography）是近几年才发展起来的全新的数字化成像技术。
数字平板技术与胶片或CR的处理过程不同，在两次照射期间，不必更换胶片和存储荧光板，仅仅需要几秒钟的数据采集，就可以观察到图像，检测速度和效率大大高于胶片和CR技术。
除了不能进行分割和弯曲外，数字平板与胶片和CR具有几乎相同的适应性和应用范围。
数字平板技术有非晶硅（a-Si）和非晶硒(a-Se)和CMOS三种。
非晶硅和非晶硒两种数字平板成像原理有所不用，非晶硅平板成像可称为间接成像：X 射线首先撞击板上的闪烁层，该闪烁层以与所撞击的射线能量成正比的关系发出光电子，这些光电子被下面的硅光电二极管阵列采集到，并且将它们转化成电荷，X射线转换为光线需要的中间媒体—闪烁层。
而非晶硒平板成像可称为直接成像：X射线撞击硒层，硒层直接将X射线转化成电荷，如下图：硒或硅元件按吸收射线量的多少产生正比例的正负电荷对，储存于薄膜晶体管内的电容器中，所存的电荷与其后产生的影像黑度成正比。
扫描控制器读取电路将光电信号转换为数字信号，数据经处理后获得的数字化图像在影像监视其上显示。
图像采集和处理包括图像的选择、图像校正、噪声处理、动态范围，灰阶重建，输出匹配的过程，在计算机控制下完全自动化，上述过程完成后，扫描控制器自动对平板内的感应介质进行恢复。
上述曝光和获取图像整个过程一般仅需几秒钟至十几秒。
1.2系统主要组成2、国内外管道焊缝数字化检测的现状2.1 几种主要的射线数字检测技术（1）CCD型射线成像（影像增强器）（2）光激励磷光体型射线成像（CR）（3）线阵探测器（LDA）成像系统（4）平板探测器（FPD）成像系统几种技术各有特点，目前适用于管道工程检测的是CR和FPD，但CR不能实时出具检测结果，且操作环节较繁琐、成本较高，因此平板探测器成像系统成为射线数字检测的主要发展方向。
2.2优点：（1）图像放大（2）与射线胶片照相底片质量三要素（灵敏度、黑度、几何不清晰度）相对应，X射线实时成像技术的图像质量也有三要素，即灵敏度、灰度、图像分辨率。
（3）透照方式与胶片照相方法基本相同（4）利用计算机辅助评定，对缺陷进行定量和定级。
采用计算机辅助评定可大大提高评定速度和准确性。
（5）检测图像保存在计算机内，储存到一定数量后，备份到CD光盘上。
光盘具有容量大、价格低、保存期长等优点。
（6）图像质量与照相底片的质量相当，图像放大后影响更清晰，且无伪缺陷更无类似底片那样的报废情况发生。
（7）经济效益明显，由于没有了底片暗室处理环节及胶片费用，实时成像的检测成本仅为胶片照相的2%左右。
而且X射线实时成像适合于批量产品（如锅炉、压力容器、管道焊缝）的无损探伤，检测方法快速、准确，能收到良好的经济效益。
2.3缺点：特殊位置不方便进行检测，单机价格高。
2.4下面介绍几个生产厂家的平面成像板技术参数（1）Agfa公司：该公司提供“11×16英寸硅板，为12位(灰度4096)，精度127μm，Agfa 公司也组装了Hologic公司的14 X 17英寸的硒板。
这两种板都能够满足现场温度要求。
（2）GE公司：目前GE公司提供4种数字化硅板，平板尺寸从63到256平方英寸，可以以静态模式操作，也可以以每秒30幅频速度操作，所有的4个板是14位(16000灰度)对比度，空间分辨率达9线对／mm(55μm)，没有几何放大。
（3）Hologic Inc公司：该公司的14 X 17英寸的硒板，精度为3．6线对／mm(139μm)、14位(16000灰度)，Hologic也卖7．2线对／mm(70μm)的平板。
（4）PerkinEImer公司：该公司的最高精度的平板是16 X 16英寸的，精度为200μm。
其8 X 8英寸平板的精度为400 μm，采集速度为7幅频／秒，其最高接受能量可达25 MeV。
所有产品的对比度16位或65000灰度。
（5）Varian Medical Systems Security & Inspection Products：该公司的12 X 16英寸的硅板，精度为3．97线对／mm(126 μm)。
在高速模式时，采集速度为30幅频／秒，精度为1．29线对／mm(388 μm)，Varian公司也卖高能量的平板，接受能量可达9 MeV，这样便有可能检测27英寸以下厚度的铝铸件。
其产品的对比度为12位或4096灰度，也有65000灰度的版本。
（根据图像制式的规定，图像采集速度能够达到25帧/秒（PAL制）或30帧/ 秒（NTSC制）即视为实时成像。
我国多采用PLA制式，欧美等国家多采用NTSC制式。
）3.DR技术方案、流程、技术关键点3.1基本方法(1) 将X 射线机置于爬行器上进入管内, 在管外操纵爬行器, 使X 射线机的焦点对准焊缝。
(2) 将图像增强器旋转轨道固定在焊缝边缘, 根据工艺设定的放大倍数, 调节l2距离, 图像增强器对准焊缝中心。
(3) 在焊缝表面贴上铅字码和像质计以及分辨率测试卡。
(4) 探伤人员在工程车内操作电脑和探伤机控制器以及旋转导轨。
静止地采集一幅图像后, 图像增强器转动1/N 等分, 再静止地采集一幅图像, 直至N 幅图像采集完毕, 关机。
移至下一条焊缝, 重复以上操作程序。
(5) 对检测图像进行计算机辅助评定, 打印探伤报告, 刻录光盘, 保存检测结果。
3.2技术关键点3.2.1最佳放大倍数：Mo=1+(Us/d f)3/2(1)根据几何投影的原理, X 射线实时成像检测的图像是放大的, 放大倍数M 为:M =L/L 1=（L 1 + L 2）/L 1= 1 +（L 2/L 1）(2)图像放大不仅是几何投影所致, 而且也是提高图像质量所必需。
图像放大倍数根据设备性能而定,通常有一个最佳放大倍数M op t 为:M op t = 1 +（U s/d f）3/2 式中U s ——成像设备系统固有不清晰度mm , 可通过试验方法测出。
d f——X 射线机焦点尺寸,mm(3)图像可检测出的最小缺陷尺寸dmin 为: d min =U s/M 2/3(4)一幅图像检测长度L 3 为: L 3 =D/M , D ——图像增强器输入屏直径例如: 采用6" 图像增强器, 输入屏直径D =150mm , 图像放大倍数取M = M op t = 112L 3 =D/M =150/112= 125mm对于100%检测的焊缝, 为了不漏检, 考虑一幅检测图像内两侧各留5mm 搭接长度, 则一幅图像有效检测长度L ef f 为:L ef f = 125- 5- 5= 115mm例如: 外径Á 660mm 管道的对接环焊缝(焊缝高取2mm ) , 圆周长度为2080mm , 则一条环焊缝需要检测N 幅图像:N =2080/115= 18 (幅)3.2.2扫描速度和定位精度3.2.3图像处理（1）图像叠加图像在采集时不可避免地伴有随机噪声, 影响图像质量, 对于静止状态采集的检测线图像, 消除噪声有效方法是连续帧叠加, 只要叠加的帧数足够多, 理论上可以将时间噪声完全过滤掉。
（2）灰度增强灰度增强处理是利用灰度变换技术, 通过按某种规律改善图像中的灰度变化来改善图像质量的。
一般情况下图像的灰度分布范围仅集中在一个较窄的区域内, 使图像的对比度差、轮廓模糊。
这时可通过线性变换使图像的灰度分布扩展到256 个灰度级(0～255) , 提高图像的整体对比度, 从而提高图像的分辨能力。
（3）边缘锐化锐化是用某种方法突出图像的轮廓, 使图像比较清晰, 易于识别。
锐化的实质是一种高通滤波技术。
图像的锐化可通过模板(亦称算子)运算的方式来实现。
模板运算具有效果明显、算法简单的特点, 选择合适的模板就能实现边缘锐化、边界检测、抽取特征、平滑滤波等目的。
（4）图像反转X 射线数字化实时成像得到的检测图像灰度与透射射线强度成反比, 灰度越大, 表明透射射线强度越低, 和胶片照相法相反。
（5）其他方法其他方法有伪彩色处理、直方图变换、数字滤波等。
3.2.4系统性能校验设备系统综合性能对图像质量有很大的影响。
设备系统综合性能指标可用系统分辨率来表示, 它实际反映的是系统固有不清晰度(U s )。
按照GB17925 标准, 系统分辨率应大于或等于1.4LP/mm。
系统分辨率与设备各分系统的性能有关。
按照目前设备的性能水平, X 射线数字化实时成像检测系统分辨率可以达到 1.6～ 2.0L P/mm , 对提高检测图像质量提供了必要的设备保证。
3.3质量控制3.3.1射线检测工程内容射线检测前质量控制是整个射线检测过程质量控制的前提, 是保证检测结果可靠性的基础。
法规、标准的准备。
检测单位在接受射线检测委托后, 要详细了解管道特点、所属行业、设计依据、管道检测环境情况, 收集射线检测相关的法规、标准和技术规范, 防止在编制工艺规程和工艺文件时误用或错用标准、技术规范。
3.3.2人员资格和培训检测人员必须经过培训、考核和认定, 取得资格证书后才能从事相应资格规定范围内的检测工作。
检测单位在检测前应根据具体检测对象和检测工作量要求, 对持证人员进行岗位培训, 让持证人员熟悉工艺文件, 掌握操作要点, 明确各自职责,以便检测人员更好地理解和执行工艺规程。
另外, 业主对检测人员有更高要求时。
还要经业主考核认定后才能进行检测作业。
3.3.3检测时的过程控制射线检测时的质量控制是整个射线检测质量管理的重要内容和中心环节。
下面主要从几个方面讨论检测时的质控措施。
(1) 最佳放大倍数的选择(2) 图像质量评价与射线胶片照相底片质量三要素（灵敏度、黑度、几何不清晰度）相对应，射线实时成像技术的图像质量也有三要素，即灵敏度、灰度、图像分辨率。
以像质指数作为图像灵敏度的衡量指标，要求达到的像质指数与GB3323-87或JB4730-2005标准相应的级别等同。
