采暖系统形式
8采暖系统及其分类
（一）建筑物内共用采暖系统 ❖ 1、建筑物热入口：P160图8－12。 ❖ 户内采暖系统为单管跨越式定流量系统时，
一、自然循环热水采暖系统
❖ 自然循环系统依靠水的密度差进行循环 ❖ 机械循环系统依靠水泵压力进行循环
膨胀 水箱
散热 器
排气阀
锅
炉
水
泵
除污器
自然循环系统工作原理及其作用压力
❖ 1、工作原理：水在锅炉内加热后，密度 减小；在散热器内被冷却后，密度增加。 整个系统因供回水密度差的不同而维持 循环流动。
膨胀 水箱
散热 器
排气阀
锅
炉
水
泵
除污器
按供、回水方式分类
i=0.5%～ 1%
8
2
❖ 单管系统热水经立管或 水平供水管顺序流过多 组散热器，并顺序地在 各散热器中冷却。
4
5
1
3
❖ 双管系统热水经供水立
6
管或水平供水管平行地
分配给多组散热器，冷 i=0.5%～ 1%
7
i=0.5%～ 1%
却后的回水自每个散热 器直接沿回水立管或水
❖ 为使系统顺利排除空气和在系统停止运行或抢修时能通过回水干管顺 利地排水，回水干管应有向锅炉方向的向下坡度。
1-锅炉 2-供水立管 3-供水干管 4-供水立管 5-散热器 6-回水立管 7-回水干管 8-循环泵 9-膨胀水箱 10-集气罐
❖ 双管上供下回系统中除水泵造成的机械循环压头外，同时还 存在着自然压头（供、回水温度不同）；故易造成上层房间 温度偏高，下层房间温度偏低，楼层越高，这种垂直失调的 现象越严重，故双管系统不宜在4层以上的建筑物中采用。
采暖系统形式精编版
采暖系统形式精编版采暖系统是指为了改善室内环境温度而采取的一系列热源、传热管路、散热设备和控制系统的整体。
常用的采暖系统形式有以下几种。
1.集中供热系统集中供热系统是指将热源集中供热给所有建筑物或者一个区域内的建筑物，采用集中供热设备（如锅炉、热电厂等）作为热源，通过热力管网将热能传输到不同的建筑物进行供暖。
该系统的优点是热源利用率高、方便管理和维护，但需要一定的投资建设成本。
2.分户供热系统分户供热系统是指将热源分别供热给每个建筑物或每户居民，每户楼房都安装有独立的热源设备（如地源热泵、太阳能等），通过独立的管道将热能传输到每个房间进行供暖。
该系统的优点是运行成本较低、温度调节自由度高，但需要在每个房间内安装设备，增加了建设成本和维护难度。
3.地暖系统地暖系统是将热水或者电热设备通过散热管道铺设在地板下面，通过辐射热向上方发放，使室内得到均匀的供暖。
地暖系统的优点是室内温度分布均匀、舒适度高、不占用室内空间，但需要提前在地板下进行管道铺设，增加了工程成本。
4.温氏系统温氏系统是将热水或者电热设备通过散热器（如散热器、壁挂炉等）将热能释放到室内空气中，通过对流传热实现供暖。
温氏系统的优点是安装简单方便、投资成本低，但由于传热过程主要依靠对流，温度分布不够均匀。
5.辐射供暖系统辐射供暖系统是采用辐射热源（如红外线或者电热设备）将热能以辐射的形式释放到空气中，通过热辐射直接供暖。
辐射供暖系统的优点是温度分布均匀、舒适度高，但需要较高的电能供应和能量消耗。
在选择采暖系统形式时，需要考虑建筑物的结构、用途和使用要求、经济成本以及地域气候等因素。
不同的采暖系统形式有其适用的场景和特点，需要结合具体情况来进行选择和设计。
建筑采暖系统分类
建筑采暖系统分类建筑的采暖系统是提高建筑的内部环境质量的重要工作，它包括建筑采暖和采暖系统的设计、安装、使用、维护和维修等活动。
针对不同的建筑空间，采暖系统的选择也不同，一般来说，采暖系统可以根据结构、形式、燃料、使用环境、系统类型等不同的因素进行分类。
一、根据结构分类：1.空气采暖系统。
常见的空气采暖系统包括通风、采暖、加湿、送风和冷凝等，它们都是由风机、获得器、换热器和控制装置等组成的。
2.液体采暖系统。
液体采暖系统指的是利用液体在管道中流动，以承受热量的形式来发挥作用的采暖系统，通常有暖气管、分支管、包层管等组成，而其工作原理则是将发热体（如水、锅炉等）加热，热量从发热体传导出来，再经过管道传递到最终采暖空间，从而实现采暖的目的。
3.地暖系统。
地暖系统是一种采暖系统，它利用地板作为发热体，在地板下布置水管，在其内循环水，以实现采暖的效果。
二、根据形式分类：1.强制类采暖系统。
强制类采暖系统是一种将外界湿热空气强制送至室内开孔，实现采暖效果的系统，包括强制湿冷采暖系统、强制湿暖采暖系统和蒸发采暖系统。
2.自然类采暖系统。
自然类采暖系统是一种利用室内的存在的物理量，如气流、湿度、温度等，在室内自然形成的热量被室内物体所吸收，以及空气流动、温度差异等自然条件来实现的采暖系统，有自然湿冷采暖系统、自然湿暖采暖系统和太阳采暖系统。
三、根据燃料分类：1.燃煤采暖系统。
煤是使用最普遍的燃料，因此燃煤采暖系统也是最普遍的一种采暖系统，它拥有良好的采暖效果和低成本，但它也会产生污染，因此在某些情况下不能使用。
2.燃油采暖系统。
燃油采暖系统是指利用燃油（如柴油、煤油、汽油等）作为燃料，利用柴油机的动力来推动采暖水进行循环，实现采暖效果的系统。
3.气体采暖系统。
气体采暖系统是指利用热气形式进行采暖的系统。
相比燃油采暖系统，气体采暖系统的效率要高得多，而且它的发热量是可控的，使用过程中不会驾轻就熟，因此使用范围更加广泛。
第三章 供暖系统
图：自然循环采暖系统 (a)双管上供下回式；(b)单管顺流式 1.总立管；2.供水干管；3.供水立管；4.散热器供水支管；5.散热 器回水支管；6.回水立管；7.回水干管；8.膨胀水箱连接管；9.充 水管(接上水管)；10.泄水管(接下水管)；11.止回阀
•
在采暖建筑物内同一竖向的各层房间的温度不符合设计 要求的温度，而出现上下层冷热不匀的现象，通常称作系 统垂直失调。 • 双管系统的垂直失调，是由于通过各层的循环作用压力 不同而出现的；而且楼层数越多，上下层的作用压力差值 越大，垂直失调就会越严重。 • 多层建筑为避免垂直失调，多采用单管系统。单管式系 统的特点在于热水流入立管后，依次流入各层散热器，水 温逐渐降低，即流入各散热器的热水流量是相等的而水温 不同。每一根立管与锅炉、供回水干管组成一个回路，同 一根立管上的各层散热器就不会存在垂直失调。 • 自然循环热水采暖系统是最早采用的一种热水采暖方 式，已有约200年的历史，至今仍在应用。它装置简单， 运行时无噪声和不消耗电能。但由于其作用压力小、管径 大，作用范围受到限制，通常只能在单幢建筑物中应用， 其作用半径不宜超过50m。
了解供暖系统作用、组成、分类和 水蒸气的定压生产过程 特点；掌握热水供暖系统的特点
掌握垂直式和水平式系统特点；了 系统概念建立 解高层建筑热水供暖系统型式 《建筑给水排水及采暖 了解供暖管道的安装程序；熟悉安 工程施工质量验收规范》 装规范 （GB50242—2002） 了解散热器与辅助设备构造、工作 相关标准图集 原理；熟悉其安装要求 《地面辐射供暖技术规 了解地板辐射供暖原理特点；熟悉 程》（JGJ142—2004， 其施工条件和安装要求 J365—2004） 了解燃气特性；熟悉燃气管道安装 《城镇燃气设计规范》 要求 （GB50028—2006）

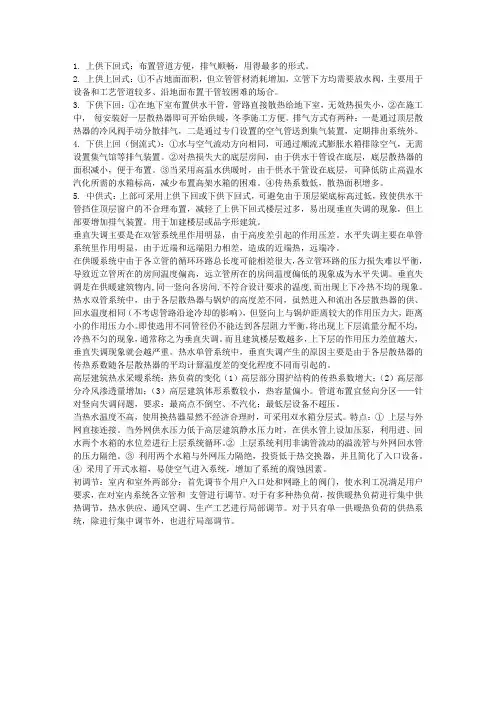

供暖方式比较
1. 上供下回式：布置管道方便，排气顺畅，用得最多的形式。
2. 上供上回式：①不占地面面积，但立管管材消耗增加，立管下方均需要放水阀，主要用于设备和工艺管道较多、沿地面布置干管较困难的场合。
3. 下供下回：①在地下室布置供水干管，管路直接散热给地下室，无效热损失小，②在施工中，每安装好一层散热器即可开始供暖，冬季施工方便。
排气方式有两种：一是通过顶层散热器的冷风阀手动分散排气，二是通过专门设置的空气管送到集气装置，定期排出系统外。
4. 下供上回（倒流式）：①水与空气流动方向相同，可通过顺流式膨胀水箱排除空气，无需设置集气馆等排气装置。
②对热损失大的底层房间，由于供水干管设在底层，底层散热器的面积减小，便于布置。
③当采用高温水供暖时，由于供水干管设在底层，可降低防止高温水汽化所需的水箱标高，减少布置高架水箱的困难。
④传热系数低，散热面积增多。
5. 中供式：上部可采用上供下回或下供下回式，可避免由于顶层梁底标高过低，致使供水干管挡住顶层窗户的不合理布置，减轻了上供下回式楼层过多，易出现垂直失调的现象，但上部要增加排气装置。
用于加建楼层或品字形建筑。
垂直失调主要是在双管系统里作用明显，由于高度差引起的作用压差。
水平失调主要在单管系统里作用明显，由于近端和远端阻力相差，造成的近端热，远端冷。
在供暖系统中由于各立管的循环环路总长度可能相差很大，各立管环路的压力损失难以平衡，导致近立管所在的房间温度偏高，远立管所在的房间温度偏低的现象成为水平失调。
垂直失调是在供暖建筑物内,同一竖向各房间,不符合设计要求的温度,而出现上下冷热不均的现象。
热水双管系统中，由于各层散热器与锅炉的高度差不同，虽然进入和流出各层散热器的供、回水温度相同（不考虑管路沿途冷却的影响），但竖向上与锅炉距离较大的作用压力大，距离小的作用压力小。
即使选用不同管径仍不能达到各层阻力平衡，将出现上下层流量分配不均，冷热不匀的现象，通常称之为垂直失调。
浅谈采暖系统的分类及各类形式的选用
采暖系统确实是设在建筑物内部向建筑物输入必然的热量以维持建筑物内部要求的温度，知足生活和各类工作环境对温度的要求的系统。
笔者以为在采暖设计中第一需对各类采暖系统的特点比较熟悉，然后在实际工程中才能设计出合理的系统，达到建筑物对室内温度的要求。
采暖系统总的来讲可分为热水散热器采暖系统，蒸汽散热器采暖系统，辐射采暖系统，热风度暖系统。
在这几个大的分类系统中，每一个系统又可分为几种形式，每种形式又有各自不同的适应场所。
现就对这几种系统形式谈一下自己的熟悉。
热水散热器采暖系统按系统的循环动力分类，可分为重力（自然）循环系统和机械循环系统。
按供水温度分类，可分为高温水采暖系统和低温水采暖系统。
高温水采暖系统供水温度高于100℃，低温水采暖系统供水温度低于100℃。
按供回水的方式分类，可分为上供下回式，上供上回式，下供下回式，下供上回式，上供中回式等。
按散热器的连接方式，可分为垂直式与水平式系统。
按连接散热器的管道数量分类可分为单管系统与双管系统。
按并联环路水的流程分类，可分为同程式系统与异程式系统。
蒸汽采暖系统依照供汽压力可分为高压蒸汽采暖系统、低压蒸汽采暖系统和真空蒸汽采暖系统。
依照立管的数量可分为单管蒸汽采暖系统和双管蒸汽采暖系统。
依照蒸汽干管的位置可分为上供式、中供式和下供式。
依照凝结水回收动力可分为重力回水和机械回水。
辐射采暖系统按热媒种类可分为低温热水辐射采暖，中温热水辐射采暖，高温热水辐射采暖，电热式和燃气式。
热风度暖可分为集中送风，管道送风，悬挂式和落地式暖风机等形式。
热水散热器采暖系统一样用于民用建筑中。
下面就其各类形式特点及适用处所加以一一说明。
重力循环系统不需要外来动力，它是靠供回水的密度差产生的压力差作为循环动力，因此作用压头小，所需管径大，但运行时无噪声，治理简单。
只适用于没有集中供热热源、对供热质量有特殊要求的小型建筑物中。
机械循环的循环动力来自水泵，它适用于大中型集中供热的建筑。
别墅供暖方案
别墅供暖方案一、引言别墅作为高端住宅形式之一，其舒适度和豪华感也是人们对其的追求。
而供暖系统作为别墅的重要组成部分，对于保证别墅内部温度的恒定和舒适具有至关重要的作用。
本文将介绍几种常见的别墅供暖方案，以帮助业主选择适合自己别墅的最佳供暖系统。
二、地暖系统1. 地暖工作原理地暖系统是将供热管道埋设在地板下，并通过地板传导热量来实现供暖的方式。
地暖系统的工作原理是将热水通过供热管道输送到地板下，让整个地板成为一个散热平面，从而实现室内的供暖目的。
2. 地暖的优势地暖系统的优势在于能够使别墅室内温度分布均匀，不会出现冷热死角。
同时，地暖系统不会占用室内空间，美观大方。
由于地板具有较大的热容量，地暖系统能够实现长时间的保温效果，不需要经常开启供暖设备。
3. 地暖的注意事项在选择地暖系统时，业主需要考虑地暖系统的安装成本和运行费用。
由于地暖系统需要埋设供热管道，因此在别墅未装饰时进行施工较为便捷；而如果别墅已经装饰完成，后期更换地暖系统将会增加施工难度和费用。
此外，地暖系统的运行费用相对较高，需要考虑家庭经济承受能力。
三、空调采暖系统1. 空调采暖工作原理空调采暖系统是通过空气冷暖交换来实现室内供暖的方式。
空调机制冷时，通过冷凝器将室内热量排出；而制热时，通过蒸发器将室外空气中的热量吸收，并通过室内送风口将热风吹向室内，达到供暖的效果。
2. 空调采暖的优势空调采暖系统具有安装方便、占用空间少的优势。
由于其形式和市场普及度，维修和维护也相对较为便捷。
此外，空调采暖系统还可以实现室内的空调，既能够夏季制冷，又能够冬季供暖，实现多重功能。
3. 空调采暖的注意事项空调采暖系统的运行费用相对较高，尤其在寒冷季节，需要耗费大量电能。
同时，空调采暖系统存在室内温度不均匀的问题，容易出现冷热不均的情况。
因此，在选择空调采暖系统时，业主需要根据别墅的具体情况进行慎重考虑。
四、地源热泵系统1. 地源热泵工作原理地源热泵系统是通过利用地下储存的地热能来供暖的方式。
采暖系统
三、机械循环的热水采暖系统
1.工作原理：利用
水泵强制循环，水 流在整个环状管路 中流行的阻力靠水 泵提供的动力来克 服，水泵的扬程大 小由流动阻力确定
2. 特点：设臵了循环 水泵，增加了系统的 经常运行电费和维修 工作量，但水泵所产 生的作用压力很大， 因而供暖范围可以扩 大，不仅可以单栋建 筑供暖，也可以多栋 建筑，区域供暖，广 泛使用。
③ 在施工 中，每安装好 一层散热器即 可采暖，给冬 季施工带来很 大方便。免得 为了冬季施工 的需要，特别 装置临时供暖 设备。
机械循环双管下供下回式热水采暖系统
4）机械循环中供式热水采暖系统
（1）结构形式 水平供水干管敷 设在系统的中部，上 部系统可用下供下回 式，下部系统则用上 供下回式。
（1）结构形式 将回水干管可以设臵在一 层顶板下或楼层夹层中，可省 去地沟。安装时，在立管下端 设泄水堵丝，以方便泄水及排 放管道中的杂物。回水干管末 端需设臵自动排气阀或其他排 气装臵。 （2）适用场合 该系统适合不宜设臵地沟 的多层建筑。
7）水平串联式
（1）结构形式 一根立管水平串联多组散热器。当串联散热器很多时， 运行中易出现前端过热，末端过冷的水平失调现象。每个环 路散热器组8-12组为宜。 按照供水管与散热器的连接方式可分为顺流式和跨越式 两。
图 热水采暖系统组成示意图
热水采暖系统的分类
1.按热水供暖循环动力的不同，分为自然循环系统 和机械循环系统。
循环动力 自然循环系统依靠水的密度差进行循环 机械循环系统依靠水泵压力进行循环
排气阀 散热 器
膨胀 水箱 水 泵
锅 炉
除污器
2.按供、回水方式 的不同，可分为 单管系统和双管 系统。
3）机械循环双管下供下回式
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2. 低温水热源
1. 直接利用室外热源，提高散热器平均温度
2. 无开式水箱，空气不会进入系统，不腐蚀管道
3. 外网压力可直接利用，加压泵扬程低，节能性好
1. 系统泄水不方便
2. 影响室内底层美观
3. 排气不方便
4. 检修方便
5. 为保证底层采暖效果，双管系统底层应做成单管系统
5
单双管式（多级双管式）
五层以上住宅
1. 克服双管系统垂直失调问题
2. 克服单管系统不能调节问题
3. 每级双管不超过四层
4. 各级的散热器应按不同水温选择
5. 通过每级的水量为各级按负荷计算所得水量的总和
住宅常规采暖系统形式
序号
形式名称
使用范围
特点
1
双管上供下回式
不超过五层的住宅
1. 排气方便
2. 每组散热器可单独调节
3. 层数多时垂直失调严重
4. 顶层须保证管带坡敷设空间
5. 回水干管设于地沟或地下室
2
双管下供下回式
1. 别墅式住宅
2. 顶层无干管敷设空间的多层住宅（≤六层）
1. 合理配管可有效消除垂直失调现象
6
分区采暖
1. 建筑高度超过50m的住宅
2. 高温水热源
1. 室外管网为低温热水时，高区散热器用量大
2. 宜采用板式等高效换热器
3. 造价较高
7
双水箱分层式
1. 建筑高度超过50m的 住宅
2. 低温水热源
1. 直接利用室外热源，提高散热器平均温度
2无水箱直连式
2. 供回水干管设于地沟或地下室，室内无干管
3. 每付立管都要设自动排气阀，否则只能靠散热器手动跑 风，排气不便
3
垂直单管跨越式
多层住宅和高层住宅（一般不超过十二层）
1. 可解决垂直失调
2. 散热器可单独调节或关断
3. 三通阀也可以仅装下部几层
4
垂直单（双）管上供下回式
1. 不易设置地沟的多层住宅
2. 旧楼加装暖气
