机动车制动踏板力手刹力检测作业指导书
机动车制动性能检测作业指导书
机动车制动性能检测作业指导书(一).检测目的为了保证机动车安全行驶，可靠地减速、停车和紧急制动，保证人民生命财产的安全，防止事故发生，需要定期对车辆制动性能进行检测。
(二).判定标准GB21861-2014机动车安全技术检验项目和方法GB7258-2017 《机动车运行安全技术条件》2.1制动力百分比要求汽车、汽车列车在制动检验台上测出的制动力应符合表一的要求。
对空载检验制动力有质疑时，可用表一规定的满载检验制动力要求进行检验。
使用转鼓试验台检测时，可通过测得制动减速度值计算得到最大制动力。
摩托车的前、后轴制动力应符合表一的要求，测试时只准许乘坐一名驾驶人。
表一台试检验制动力要求机动车类型制动力总和与整车重量的百分比轴制动力与轴荷a的百分比空载满载前轴b后轴b三轮汽车———≥60 c 乘用车、其他总质量不大于3500kg的汽车≥60 ≥50 ≥60 c≥20 c铰接客车、铰接式无轨电≥55 ≥45 ————车、汽车列车其他汽车≥60 ≥50 ≥60 c≥50d挂车——≥55f普通摩托车——≥60 ≥55轻便摩托车——≥60 ≥50a 用平板制动检验台检验乘用车、其他总质量小于等于3500kg的汽车时应按左右轮制动力最大时刻所分别对应的左右轮动态轮荷之和计算。
b机动车（单车）纵向中心线中心位置以前的轴为前轴，其他轴为后轴；挂车的所有车轴均按后轴计算；用平板制动试验台测试并装轴制动力时，并装轴可视为一轴。
c空载和满载状态下测试均应满足此要求。
d对总质量小于等于整备质量的 1.2倍的专项作业车应大于等于50%。
e满载测试时后轴制动力百分比不做要求；空载用平板制动检验台检验时应大于等于 35%；总质量大于 3500kg的客车，空载用反力滚筒式制动试验台测试时应大于等于 40%，用平板制动检验台检验时应大于等于 30%。
F满载状态下测试时应大于等于45%a2.2制动力平衡要求（两轮、边三轮摩托车、前轮距小于等于460mm 的正三轮摩托车和轻便摩托车除外）在制动力增长全过程中同时测得的左右轮制动力差的最大值，与全过程中测得的该轴左右轮最大制动力中大者（当后轴及其他轴，制动力小于该轴轴荷的 60%时为与该轴轴荷）之比，对新注册车和在用车应分别符合表二的要求。
汽车维修质量检验实训指导--制动力检测
6)踩下制动踏板，从指示仪表上读取最大制动力值。 并打印检测结果，一般试验台在1.5～3.0s后或 第三滚筒发出车轮即将抱死的信号后滚筒自动停 转。
7)升起举升平板，驶出已测车辆，按上述相同方法 继续进行其它车轮的检测。
8)前、后轮的制动力检测完后，拉动手制动拉杆， 从指示仪表上读取最大制动力值。
9)所有车轴的脚制动及驻车制动性能检测完毕后， 升起举升平板，汽车驶出试验台，切断试验台总 电源。
3.制动试验台的维护
1）周维护 除了进行使用前的维护项目外，还应检查滚筒轴承座和减速器、电 动机等轴承座处的螺栓是否松动否则应予紧固。
注意：
1. 正压力与轴荷大小，以及车轮在试验台上与滚 筒之间的安置角有关，在试验检测时该轴荷多 半是车辆空载状态。
2. 为排除这种检测的不确切性，在GB7258－1997， 《机动车运行安全技术条件》内规定可通过增 加相应车轴上的附加质量和作用力来获得足够 的附着力。
三、制动力检测要求
制动力检测要求：
润滑。若松紧度不合适重新调整张紧，若链条磨损严重应予更换。
（四） 每年维护
除进行每半年维护外还需接受计量部门对试 验的检定或自检，以便保证试验台的测试 精度。
检定的技术要求，检定项目与检定法见JJG （交通）003-93《滚筒式汽车车速表检定 规程》规定内容逐项检查，并进行相应的 维护。
六、影响制动性能检测的因素
3.驻车制动性能检验
当采用制动试验台检验车辆驻车制动的制动力时， 车辆空载，乘坐一名驾驶员，使用驻车制动装置， 驻车制动了的总和应不小于该车在测试状态下整 车重量的20%。对总质量为整备质量1.2倍以下的 车辆此值为15%。
机动车检验作业指导书

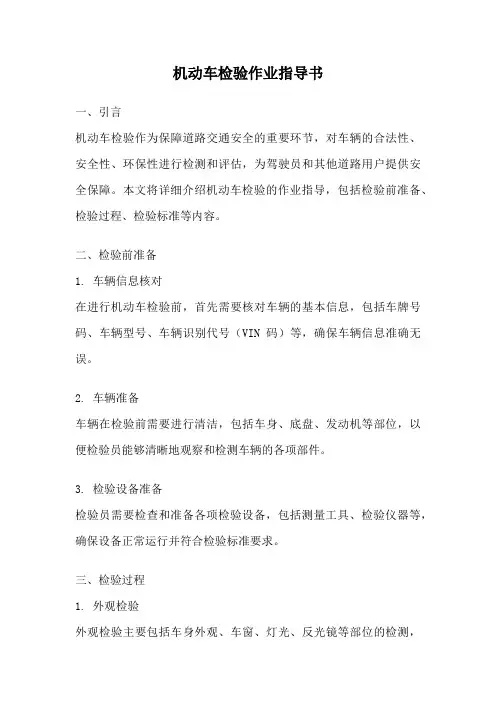

机动车检验作业指导书一、引言机动车检验作为保障道路交通安全的重要环节，对车辆的合法性、安全性、环保性进行检测和评估，为驾驶员和其他道路用户提供安全保障。
本文将详细介绍机动车检验的作业指导，包括检验前准备、检验过程、检验标准等内容。
二、检验前准备1. 车辆信息核对在进行机动车检验前，首先需要核对车辆的基本信息，包括车牌号码、车辆型号、车辆识别代号（VIN码）等，确保车辆信息准确无误。
2. 车辆准备车辆在检验前需要进行清洁，包括车身、底盘、发动机等部位，以便检验员能够清晰地观察和检测车辆的各项部件。
3. 检验设备准备检验员需要检查和准备各项检验设备，包括测量工具、检验仪器等，确保设备正常运行并符合检验标准要求。
三、检验过程1. 外观检验外观检验主要包括车身外观、车窗、灯光、反光镜等部位的检测，以确保车辆外观整洁、灯光正常、反光镜位置正确等。
2. 动态性能检验动态性能检验包括制动性能、悬架系统、转向系统、轮胎磨耗等项目的检测，以评估车辆的操控性能和安全性能。
3. 排放性能检验排放性能检验主要针对车辆的尾气排放情况进行检测，包括CO、CO2、HC、NOx等污染物的排放浓度，以评估车辆的环保性能。
4. 安全装备检验安全装备检验主要包括安全带、安全气囊、防抱死刹车系统等部件的检测，以确保车辆的安全装备符合标准要求。
四、检验标准机动车检验的标准是根据国家相关法规和标准制定的，包括车辆技术条件、排放标准、安全要求等。
检验员在进行检验时需要严格按照标准进行操作，确保检验结果的准确和可靠。
五、检验结果处理1. 合格如果车辆在检验过程中符合相关标准要求，检验员将出具合格证明，并在车辆上粘贴检验合格标志，车主可继续使用该车辆行驶。
2. 不合格如果车辆在检验过程中存在不符合标准要求的情况，检验员将出具不合格证明，并告知车主需要进行相应的维修和改装，直至符合标准要求后方可重新进行检验。
六、检验记录保存检验员在完成机动车检验后，需要将检验记录进行保存，并交相关部门备案。
机动车检测制动检验台操作规程作业指导书
16.5检测及记录仪表读数
16.5.1根据灯牌指令，将车辆沿直线缓慢驶上制动检验台上，系统将提示“停止”“踩制动”“松制动”指令等
16.5.2当“3秒准备”提示结束，显示“踩制动”时（检测驻车制动时显示“拉手刹”），迅速踩下制动力踏板，制动力的增值与施于制动踏板的力成正比，当制动力达到一定值时，车轮停止转动，使滚筒与车轮面之间产生一定值时，此时计算机可自动记录制动力的最大值，并打印输出，与此同时，当车轮停止转动时，第三滚筒也停止转动，并发出信号让滚筒也停止转动。
16.4对供电的要求
16.4.1本仪器采用220V、50Hz交流电源，电机则用380V的交流电源，并装稳电源装置。
16.4.2每半年应打开电器控制柜，检查各种插接件接线端是否松动，并清扫灰尘；定期检查试验台电器部分接线，其接头应无氧化现象，线缆应无破损，否则予以更换。
16.4.3电动机工作异常或不动时，应立即切断所有的电源，检查380V强电是否正常，各保险丝是否熔断。
16.6.5汽车车轮阻滞力要求：车轮阻滞力占该轴轴荷质量的百分比空载不大于5％。
16.6.6车辆的制动性能符合以上要求者为合格，达不到上述要求者为不合格。
相关文件
联网系统量值检校
引车检测实施细则
机动车检测制动检验台操作规程作业指导书
本规程适用于汽车制动性、制动平衡、车轮阻滞力、驻车制
动力等检测。
目的：确保检测过程和结果正确。
16.1本项目检测的技术要求以GB18565－2001《营运车辆综合性能要求和检验方法》和GB7258-2004为依据。
16.2仪器名称为粘砂式汽车制动检验台（带第三滚筒），型号TLZD-10型。
16.3.2每季度清洗一次滚筒滚子链及链轮，清洗后加注机油。
机动车检测汽车制动性能检测作业指导书

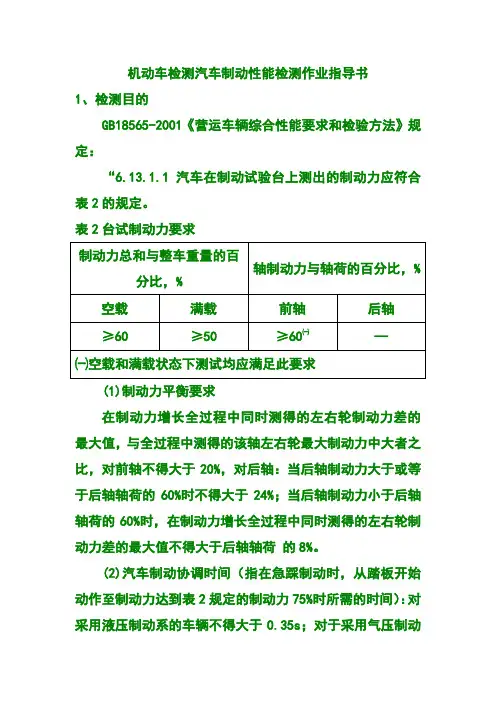

机动车检测汽车制动性能检测作业指导书1、检测目的GB18565-2001《营运车辆综合性能要求和检验方法》规定：“6.13.1.1汽车在制动试验台上测出的制动力应符合表2的规定。
表2台试制动力要求(1)制动力平衡要求在制动力增长全过程中同时测得的左右轮制动力差的最大值，与全过程中测得的该轴左右轮最大制动力中大者之比，对前轴不得大于20%，对后轴：当后轴制动力大于或等于后轴轴荷的60%时不得大于24%；当后轴制动力小于后轴轴荷的60%时，在制动力增长全过程中同时测得的左右轮制动力差的最大值不得大于后轴轴荷的8%。
(2)汽车制动协调时间（指在急踩制动时，从踏板开始动作至制动力达到表2规定的制动力75%时所需的时间）：对采用液压制动系的车辆不得大于0.35s；对于采用气压制动系的车辆不得大于0.56s。
(3)车轮阻滞力：进行制动力检测时，车辆各轮的阻滞力均不得大于该轴轴荷的5%。
(4)驻车制动性能当采用制动试验台检验车辆驻车制动力时，车辆空载，乘坐一名驾驶员，使用驻车制动装置，驻车制动力的总和应不小于该车在测试状态下整车重量的20%；对总质量为整备质量1.2倍以下的车辆，限值为15%。
”2、检测仪器及功能⑴检测仪器：滚筒反力式制动检验台ACZD-10⑵功能：①检测汽车制动力；②检测汽车制动力平衡；③检测车轮阻滞力；④检测汽车制动协调时间；⑤检测汽车驻车制动力。
3、操作步骤(1) 打开制动台电源开头，仪表自动复位。
(2)打开工位计算机，双击桌面上的“制动检测程序”图标，起动程序后点“自动检测”按钮，再点“开始”按钮，引导系统开始自动检测。
⑶轴重测定后，引导系统指示“制动检测前轴进入制动台”，进行制动检测，前轴制动检测过程如下：①引车员将汽车前轮开上汽车制动试验台。
②计算机控制下起动电机，制动台滚筒转动。
③紧接着，引导系统上显示：“踏制动踏板到底后松开”时，引车员在此时将刹车踏板迅速踩到底，然后松开刹车踏板，跟着引导系统的提示操作。
汽车制动操纵力计检验操作规范

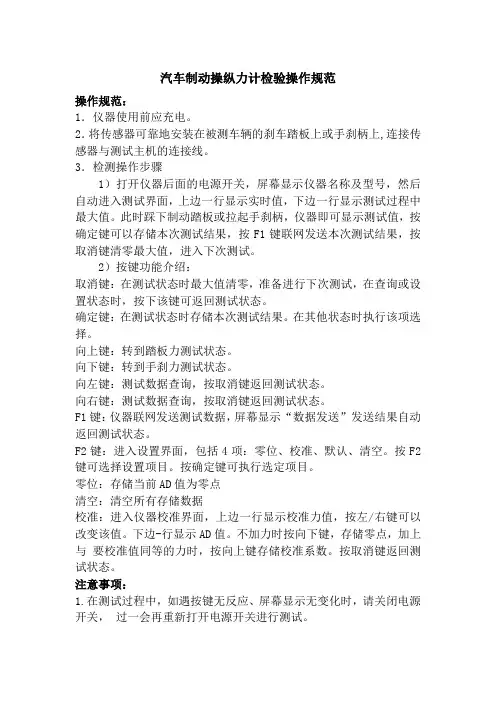

汽车制动操纵力计检验操作规范操作规范：1．仪器使用前应充电。
2．将传感器可靠地安装在被测车辆的刹车踏板上或手刹柄上,连接传感器与测试主机的连接线。
3．检测操作步骤1）打开仪器后面的电源开关，屏幕显示仪器名称及型号，然后自动进入测试界面，上边一行显示实时值，下边一行显示测试过程中最大值。
此时踩下制动踏板或拉起手刹柄，仪器即可显示测试值，按确定键可以存储本次测试结果，按F1键联网发送本次测试结果，按取消键清零最大值，进入下次测试。
2）按键功能介绍：取消键：在测试状态时最大值清零，准备进行下次测试，在查询或设置状态时，按下该键可返回测试状态。
确定键：在测试状态时存储本次测试结果。
在其他状态时执行该项选择。
向上键：转到踏板力测试状态。
向下键：转到手刹力测试状态。
向左键：测试数据查询，按取消键返回测试状态。
向右键：测试数据查询，按取消键返回测试状态。
F1键：仪器联网发送测试数据，屏幕显示“数据发送”发送结果自动返回测试状态。
F2键：进入设置界面，包括4项：零位、校准、默认、清空。
按F2键可选择设置项目。
按确定键可执行选定项目。
零位：存储当前AD值为零点清空：清空所有存储数据校准：进入仪器校准界面，上边一行显示校准力值，按左/右键可以改变该值。
下边-行显示AD值。
不加力时按向下键，存储零点，加上与要校准值同等的力时，按向上键存储校准系数。
按取消键返回测试状态。
注意事项：1.在测试过程中，如遇按键无反应、屏幕显示无变化时，请关闭电源开关，过一会再重新打开电源开关进行测试。
2．开始测试时，如屏幕显示不为零，则系传感器漂移所致，可不用理会，只需将最终测试结果减去该值即为实际测试结果;或进入设置界面，执行一次零位项调零后再进行测试。
3．长时间(一般1-2个月)不用，应对仪器充满电后再存放。
使用前应进行充电，如发现测试数据偏差较大，也可能是电池电压低所至，请充足电后再测试。
充电时间一般为 8-12小时。
4．本产品为精密仪器，注意防止碰摔或跌落，不要用重物挤压。
三踏板、手刹及变速操纵布置作业指导书
三踏板、手刹及变速操纵布置作业指导书三踏板、手刹及变速操纵机构布置作业指导书编制：日期：校对：日期：审核：日期：同捷第五研发中心2011年01月前言为使本中心三踏板、手刹及变速操纵机构布置规范化，参考国内外汽车设计的技术规范，结合公司标准和已开发车型的经验，编制本作业指导书。
意在对本中心设计人员在设计过程中起到指导设计的作用，提高设计的效率和质量。
本作业指导书将在本中心所有车型开发设计中贯彻，并在实践中进一步提高完善。
本标准于201X年XX月XX日起实施。
本标准由上海同捷科技股份有限公司第五研发中心底盘总布置分院提出。
本标准由上海同捷科技股份有限公司第五研发中心底盘总布置分院负责归口管理。
本标准主要起草人：张瀚目录1、概述 (4)2、相关设计标准 (4)3、三踏板布置 (4)3.1.踏板布置要求 (4)3.2.踏板布置 (8)4、变速操纵机构布置 (12)4.1.变速操纵机构布置要求 (12)4.2.变速操纵机构布置 (13)5、驻车制动机构布置 (14)5.1.驻车制动机构布置要求 (14)5.2. 驻车制动机构布置 (15)6、典型案例 (16)三踏板、手刹及变速操纵机构布置作业指导书1、概述三踏板是驾驶员在整常驾驶坐姿下下肢控制的部件，它的位置直接决定驾驶舒适性和安全性，好的位置能使驾驶时腿部操纵处于最佳的动作和施力状态，有效的降低驾驶疲劳。
变速操纵杆和手制动杆操纵动作也是一种施力动作，一般是在人体肩部不动的情况下通过手臂的运动来实现，因此，合理的布置变速杆和手制动杆，使手臂处于最佳作用力操纵姿势，是整车设计中主观评价的重要内容，也是汽车设计中不可或缺的重要环节。
2、相关设计标准GB/T 17346-1998 轿车脚踏板的侧向间距GB/T 13053-2008 客车车内尺寸SAE J287-2007 驾驶员手控制区域SAE J1100-2005 汽车尺寸ECE R35 关于车辆脚制动控制器装配位置认证的统一规定Q/TJI/DP.03.101-2010 整车三维数模底盘及总布置要求3、三踏板布置3.1.踏板布置要求3.1.1踏板排列顺序要求图1 踏板布置顺序以驾驶员乘坐观察角度，从右到左，依次为：油门踏板、制动踏板和离合踏板。
制动性能检测操作规程
制动性能检测操作规程制动性能检测操作规程一、目的和范围1.1 目的制动性能检测操作规程旨在规范和指导制动性能检测工作，保证车辆制动系统的安全性能达到标准要求，并提供准确和可靠的制动性能数据。
1.2 范围本操作规程适用于所有需要进行制动性能检测的车辆，包括机动车辆、摩托车辆等。
二、检测设备和仪器标准2.1 检测设备制动性能检测应使用符合国家标准的专业检测设备，确保其精度和可靠性。
2.2 仪器标准检测所使用的仪器应进行校准，并符合国家标准，确保其测量结果的准确性。
三、检测环境3.1 检测场地制动性能检测应在平坦、无杂物的水平地面上进行，确保车辆能够顺利制动。
3.2 温度和湿度检测环境应保持适宜的温度和湿度，避免对测量结果产生干扰。
四、检测步骤4.1 准备工作将车辆停放在平稳的地面上，并确保车辆制动系统正常运行。
4.2 制动性能参数检测4.2.1 刹车踏板行程检测通过踏下制动踏板观察踏板行程是否正常，确保行程符合标准要求。
4.2.2 刹车灵敏度检测以适当的速度行驶并突然加力刹车，观察车辆制动反应是否灵敏，确认刹车灵敏度达到标准要求。
4.2.3 制动机械效率检测按照规定的速度进行制动，并记录制动前后速度差，计算出制动机械效率。
4.2.4 制动力分配检测以适当的速度行驶并制动，观察各车轮的制动力分配是否合理，确认制动力分配达到标准要求。
4.2.5 制动衰减检测以适当的速度行驶并制动，观察制动性能是否衰减，确认制动衰减率符合要求。
4.2.6 制动制动距离检测以适当的速度行驶并制动，记录制动距离，确保制动距离符合标准要求。
4.3 数据处理与记录根据检测结果进行数据处理，确保数据的准确性和可靠性。
同时，将检测结果进行记录和归档，方便后续参考和比对。
五、检测结果评定根据车辆制动性能检测的各项指标，对检测结果进行评定。
如果检测结果符合标准要求，则该车辆制动系统性能合格；如果检测结果不符合标准要求，则需要进行进一步的维修和调整。
