吉林省扶余一中高二物理上学期期中考试【会员独享】
吉林省扶余市第一中学高二物理上学期第一次月考试题
扶余市第一中学2015—2016学年度上学期第一次月考试题高 二 物 理本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
考试结束后，只交答题纸和答题卡，试题自己保留。
满分100分，时间90分钟。
第I 卷 （48分）注意事项1．答题前，考生在答题纸和答题卡上务必用直径0.5毫米黑色签字笔将自己的班级、姓名、考号填写清楚。
请认真核准考号、姓名和科目。
2．每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
在试题卷上作答无效。
3．本试卷共 12 小题，每小题 4分，共 48 分。
在每小题给出的四个选项中，1-7为单选、8-12为多选。
全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。
一、选择题（ 48 分，每小题 4 分）1．一个不带电金属球壳，在它的球心放入一个正电荷，其电场分布是图中的( )2．如图所示各电场中，A 、B 两点电场强度相同的是( )3．两个带正电的小球，放在光滑的水平绝缘板上，它们相距一定距离．若同时释放两球，它们的加速度之比将( )A ．保持不变B ．先增大后减小C ．增大D ．减小4．将一正点电荷从无穷远处移向M 点，电场力做功为6.0×10–9J ，若将一个等电量的负电荷从电场中N 点移向无穷远处，电场力做功7.0×10–9J ，设无穷远处电势为零，则M 、N 两点的电势M ϕ、N ϕ有下列关系( ) A ．M ϕ＜N ϕ＜0 B ．N ϕ＞M ϕ＞0C ．N ϕ＜M ϕ＜0D ．M ϕ＞N ϕ＞05．对公式E = U ab /d 的理解，下列说法正确的是( ) A ．此公式适用于计算任何电场中a 、b 两点间的电势差B ．a 点和b 点间距离越大，则这两点的电势差越大C ．公式中d 是指a 点和b 点之间的距离D ．公式中d 是a 、b 两个等势面间的垂直距离6．如图所示，一根横截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速率为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( )A ．q vB. vq C ．qvSD ．qv /S7．如图所示，在一匀强电场区域中，有A 、B 、C 、D 四点恰好位于一平行四边形的四个顶点上，已知A 、B 、C 三点电势分别为φA ＝6 V ，φB ＝4 V ，φC ＝0，则D 点电势φD 的大小为( ) A ．－3 V B ．0C ．2 VD ．1 V8．一只标有“220 V、60 W”的白炽灯泡，加上电压U 由零逐渐增大到220 V ．在此过程中，电压U 和电流I 的关系可用图线表示．在如图所示的四个图线中，肯定不．符合实际的是( )9．在研究平行板电容器电容的实验中，电容器的A 、B 两极板带有等量异种电荷，A 板与静电计连接，如图所示。

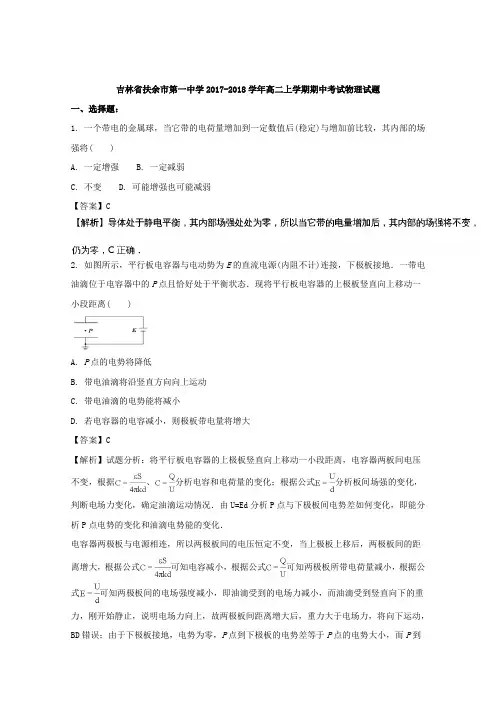

吉林省扶余市第一中学2017-2018学年高二上学期期中考试物理试题 含解析
吉林省扶余市第一中学2017-2018学年高二上学期期中考试物理试题一、选择题：1. 一个带电的金属球，当它带的电荷量增加到一定数值后(稳定)与增加前比较，其内部的场强将( )A. 一定增强B. 一定减弱C. 不变D. 可能增强也可能减弱【答案】C2. 如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离( )A. P点的电势将降低B. 带电油滴将沿竖直方向向上运动C. 带电油滴的电势能将减小D. 若电容器的电容减小，则极板带电量将增大【答案】C【解析】试题分析：将平行板电容器的上极板竖直向上移动一小段距离，电容器两板间电压不变，根据、分析电容和电荷量的变化；根据公式分析板间场强的变化，判断电场力变化，确定油滴运动情况．由U=Ed分析P点与下极板间电势差如何变化，即能分析P点电势的变化和油滴电势能的变化．电容器两极板与电源相连，所以两极板间的电压恒定不变，当上极板上移后，两极板间的距离增大，根据公式可知电容减小，根据公式可知两极板所带电荷量减小，根据公式可知两极板间的电场强度减小，即油滴受到的电场力减小，而油滴受到竖直向下的重力，刚开始静止，说明电场力向上，故两极板间距离增大后，重力大于电场力，将向下运动，BD错误；由于下极板接地，电势为零，P点到下极板的电势差等于P点的电势大小，而P到下极板的距离不变，根据可知P点的电势将降低，A正确；因为油滴受到的电场力向上，所以油滴带负电，根据可知油滴的电势能将增大，故C错误．3. 带电粒子以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏离原方向y，偏角为φ，下列说法正确的是( )A. 粒子在电场中做类平抛运动B. 粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度C. 粒子的偏移距离y，可用加在两极板上的电压控制D. 偏角φ与粒子的电荷量和质量无关【答案】ABC【解析】试题分析：带电粒子进入偏转电场做类平抛运动，结合平抛运动规律解题：水平方向匀速直线运动，竖直方向初速度为零的匀加速直线运动；并且两方向运动具有等时性．带电粒子以初速度垂直电场方向进入平行金属板形成的匀强电场中，仅受在垂直速度方向上只受到电场力作用，做类平抛运动，A正确；粒子平行于极板方向做匀速直线运动，时间，即粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度，B正确；粒子的偏移距离，故可用加在两极板上的电压控制y的大小，C正确；粒子的偏转角φ满足：，粒子偏角φ与粒子的电量和质量有关，D错误．（以上公式中的U表示两极板间的电压，L表示极板的长度，d表示两极板间的距离，q表示粒子的电荷量，m表示粒子的质量）4. 如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是( )A. 此液滴带负电B. 液滴的加速度等于C. 液滴的电势能减少D. 合外力对液滴做的总功等于零【答案】ABC【解析】试题分析：根据带电液滴作直线运动可知带电液滴所受重力与电场力的合力一定沿运动方向，利用假设法可以判定出带电液滴所带电荷的性质，从而求出电场力的大小与合外力的大小再根据牛顿第二定律计算出物体的加速度；根据合外力的方向与速度的方向相同可知合外力做正功，根据电场力做功的情况可以判定电势能变化情况．若液滴带正电，其受力情况如图所示，液滴不可能沿bd运动，故只能带负电荷，故A正确；对液滴进行受力分析，其受力情况如图所示，故物体所受合力，故物体的加速度，B正确；由于电场力所做的功，故电场力对液滴做正功，故液滴的电势能减小，C 正确；由于液滴从静止开始做加速运动，故合力的方向与运动的方向相同，故合外力对物体做正功，D错误．5. 如图所示，A、B、C、D为匀强电场中相邻的等势面，一个电子垂直经过等势面D时的动能为20eV，经过等势面C时的电势能为－10 eV，到达等势面B时的速度恰好为零，已知相邻等势面间的距离为5 cm，不计电子的重力，下列说法中正确的是( )A. 电子再次经过D等势面时，动能为10 eVB. 电子的运动是匀变速曲线运动C. C等势面的电势为10 VD. 匀强电场的场强为200 V/m【答案】CD【解析】因为过程中只有电场力做功，动能和电势能相互转化，所以动能与电势能之和保持不变，电子再次经过D等势面时，动能仍为20eV，A错误；过程中只受电场力，而电场是匀强电场，所以电场力恒定，又知道电场线方向和等势面垂直，故电场力方向和粒子速度方向共线，所以粒子做匀变速直线运动，B错误；根据公式可知，C正确；由于相邻等势面间是等差等势面，所以粒子经过相邻等势面时，动能的变化量相同，在D点时动能为20eV，而到B点时动能为零，所以在C点时动能为10eV，而在C点时电势能为-10eV，所以粒子的总能量为零，故在B点时的电势能为0，即B点电势为零，所以，故匀强电场强度为，D正确．6. 一台电动机，额定电压是100 V，电阻是1 Ω.正常工作时，通过的电流为5 A，则电动机输出的机械功率为( )A. 500 WB. 25 WC. 1000 WD. 475 W【答案】D【解析】试题分析：电动机为非纯电阻元件，消耗电功率，热功率，输出功率，故A、B、C错误，D正确。

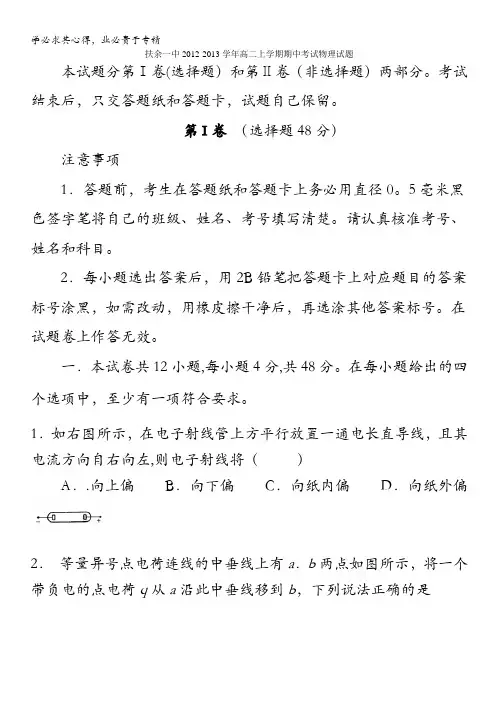

扶余一中高二上学期期中考试物理试题
扶余一中2012-2013学年高二上学期期中考试物理试题本试题分第Ⅰ卷(选择题）和第Ⅱ卷（非选择题）两部分。
考试结束后，只交答题纸和答题卡，试题自己保留。
第I卷（选择题48分）注意事项1．答题前，考生在答题纸和答题卡上务必用直径0。
5毫米黑色签字笔将自己的班级、姓名、考号填写清楚。
请认真核准考号、姓名和科目。
2．每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
在试题卷上作答无效。
一．本试卷共12小题,每小题4分,共48分。
在每小题给出的四个选项中，至少有一项符合要求。
1．如右图所示，在电子射线管上方平行放置一通电长直导线，且其电流方向自右向左,则电子射线将（）A．.向上偏B．向下偏C．向纸内偏D．向纸外偏2．等量异号点电荷连线的中垂线上有a．b两点如图所示，将一个带负电的点电荷q从a沿此中垂线移到b，下列说法正确的是（)A．q所受电场力方向始终向左B．q所受的电场力先增大后减小C．q的电势能先增大后减小D．a、b两点电势相同3．将一根粗细均匀、阻值为R的电阻丝均匀拉长到原来的5倍后，其电阻变为250Ω，则R的阻值为（）A．10ΩB．50ΩC．1250ΩD．6250Ω4. 如图所示为电阻R1和R2的伏安特性曲线，并且把第一象限分为了Ⅰ、Ⅱ、Ⅲ三个区域．现把R1和R2并联在电路中，消耗的电功率分别用P1和P2表示；并联的总电阻设为R．下列关于P1与P2的大小关系及R的伏安特性曲线应该在的区域正确的是（）A．特性曲线在Ⅰ区,P1＜P2B．特性曲线在Ⅲ区,P1＜P2C．特性曲线在Ⅰ区,P1＞P2D．特性曲线在Ⅲ区，P1＞P25。
如图所示的电路中有三个额定功率都是40W的灯泡，在不损害灯泡的情况下，这三个灯泡消耗的总功率最大不应超过（)A．120W B. 90WC. 60WD. 30WL3 LL16. 如图所示,两平行金属导轨CD 、EF 间距为L ，与电动势为E 的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计。
吉林高二高中物理期中考试带答案解析
吉林高二高中物理期中考试班级:___________ 姓名：___________ 分数：___________一、选择题1.关于电源的电动势正确的说法是（）A．所有电源的电动势都是相同的B．蓄电池是将电能转化为化学能C．电动势就是电压D．干电池的电动势为1.5V2.甲、乙两根异种材料的电阻丝，其长度之比是3：1，横截面积之比是2：5，电阻之比是3：2，外加电压之比是1：2，则甲、乙两根电阻丝的电阻率之比是（）A．9：5B．1：5C．4：3D．8：33.通过电阻R的电流强度为I时，在t时间内产生的热量为Q，若电阻为2R，电流强度为I/2，则在时间t内产生的热量为( )A．Q/4B．Q/2C．2Q D．4Q4.长10cm的导线，放入匀强磁场中，它的方向和磁场方向垂直，导线中的电流是3.0A，受到的磁场力是1.5×10－3N，则该处的磁感应强度B大小为()A．5.0×10－3T B．5.0×10－2TC．5.0×10－1T D．5.0T5.关于带电粒子在匀强磁场中所受的洛伦兹力，下列说法不正确的是（）A．静止粒子不会受洛伦兹力B．平行磁场入射的粒子不会受洛伦兹力C．垂直磁场入射的粒子不会受洛伦兹力D．粒子在磁场中受力方向与磁场方向垂直6.质量和电荷量都相等的带电粒子M和N，以不同的速率经小孔S垂直进入匀强磁场，运行的半圆轨迹如图中两个虚线所示，下列表述正确的是（）A．M带正电，N带负电B．M的速率大于N的速率C．洛伦磁力对M、N做正功D．M的运行时间大于N的运行时间二、不定项选择题1.如图所示，通电直导线与矩形金属线框位于同一平面内，导线中的电流方向如图所示．若导线中的电流增大，下列说法正确的是：（）A．穿过线框的磁通量始终为零B．边受到的安培力方向向右C．边感应电流的方向为D．金属线框受到的安培力方向向右2.如图，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流增加（）A．环A有扩张的趋势B．环A有缩小的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势三、多选题的滑动头P向b移动时，下列说法正确的是（）如图所示电路中，闭合开关S后当变阻器R3A．电压表示数变大B．电流表示数变大C．电源消耗的总功率变小D．电源的效率（电源的输出功率/电源消耗的总功率）变小四、实验题1.要测绘一个标有“3V 1.5 W”小灯泡的伏安特性曲线，备有下列器材：A．电压表(量程3 V，内阻约6 kΩ)；B．电压表(量程15 V，内阻约30 kΩ)；C．电流表(量程0.6 A，内阻约0.5 Ω)；D．电流表(量程3 A，内阻约0.1 Ω)；E．滑动变阻器(阻值范围0～5 Ω)；F．滑动变阻器(阻值范围0～100 Ω)；G．直流电源(3 V，内阻不计)；H．开关、导线若干。
吉林省扶余市第一中学高二上学期期中考试物理试题
扶余市第一中学2017-2018学年上学期期中试题高二物理本试卷分第Ⅰ卷和第Ⅱ卷两部分。
考试结束后，将本试卷答题纸和答题卡一并交回。
试卷满分100分，考试时间90分钟。
第Ⅰ卷一、选择题：（每小题3分，共48分）。
在每小题给出的四个选项中，有一个或几个正确选项，全部选对得3分，选对但不全给2分，有选错的或不答的给0分。
）1．一个带电的金属球，当它带的电荷量增加到一定数值后(稳定)与增加前比较，其内部的场强将()A．一定增强B．一定减弱C．不变D．可能增强也可能减弱2．如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地．一带电油滴位于电容器中的P点且恰好处于平衡状态．现将平行板电容器的上极板竖直向上移动一小段距离()A．P点的电势将降低B．带电油滴将沿竖直方向向上运动C．带电油滴的电势能将减小D．若电容器的电容减小，则极板带电量将增大3．带电粒子以初速度v0垂直电场方向进入平行金属板形成的匀强电场中，它离开时偏离原方向y，偏角为φ，下列说法正确的是()A．粒子在电场中做类平抛运动B．粒子飞过电场的时间，决定于极板长和粒子进入电场时的初速度C．粒子的偏移距离y，可用加在两极板上的电压控制D．偏角φ与粒子的电荷量和质量无关4．如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b沿直线运动到d，且bd与竖直方向所夹的锐角为45°，则下列结论正确的是()A．此液滴带负电B．液滴的加速度等于2gC．液滴的电势能减少D．合外力对液滴做的总功等于零5．如图所示，A、B、C、D为匀强电场中相邻的等势面，一个电子垂直经过等势面D时的动能为20 eV，经过等势面C时的电势能为－10 eV，到达等势面B时的速度恰好为零，已知相邻等势面间的距离为5 cm，不计电子的重力，下列说法中正确的是()A．电子再次经过D等势面时，动能为10 eVB．电子的运动是匀变速曲线运动C．C等势面的电势为10 V D．匀强电场的场强为200 V/m6．一台电动机，额定电压是100 V，电阻是1 Ω.正常工作时，通过的电流为5 A，则电动机输出的机械功率为()A．500 W B．25 W C．1000 W D．475 W7．如图所示，甲、乙为两个独立电源的路端电压与通过它们的电流I的关系图线，则下列说法中正确的是()时，它们的外电阻相等A．路端电压都为UB．电流都是I0时，两电源的内电压相等C．电源甲的内阻小于电源乙的内阻D．电源甲的电动势大于电源乙的电动势8．如图所示，一个电源在外电阻不断变化时，内、外电阻消耗的电功率、C2表示．由该图可知随电流变化的关系分别用抛物线C()A．电源的电动势为8 V B．电源的内电阻为1 ΩC．电源输出功率的最大值为4 W D．电源消耗的最大功率为8 W9．在如图所示电路中，开关S1、S2、S3、S4均闭合，C是极板水平放置的平行板电容器，板间悬浮着一油滴P，断开哪一个开关后P会向下运动？()A．S1B．S3C．S2D．S410．在如图所示的电路中，E为电源，其内阻为r，L为小灯泡(其灯丝电阻可视为不变)，R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则()A．电压表的示数变小B．小灯泡消耗的功率变大C．通过R2的电流变大D．电源两极间的电压变小11．如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在“0”度线不动，电压表指针则有明显偏转，该电路中故障可能是（）A．电流表坏了，或开关S接触不良．B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良．C．电流表和两个灯泡都坏了．D．从a点开始，经过灯泡L2到b点的这段电路中有断路．12．如图所示是电阻R1和R2的伏安特性曲线，且把第一象限分了Ⅰ、Ⅱ、Ⅲ三个区域现将R1和R2串联在电路中，小号的电功率分别用P1和P2表示，串联的总电阻为R，下列关于R的伏安特性曲线应该在的区域以及P1、P2大小关系正确的是（）A特性曲线在Ⅰ区P1<P2B特性曲线在Ⅰ区P1>P2C特性曲线在Ⅲ区P1>P2 D.特性曲线在Ⅲ区P1<P213．磁场中某区域的磁感线，如图所示，则()＜B bA．a、b两处的磁感应强度的大小不等，BB．a、b两处的磁感应强度的大小不等，B a＞B bC．同一通电导线放在a处受力不一定比放在b处受力大D．同一通电导线放在a处受力一定比放在b处受力小14．两个绝缘导体环AA′、BB′大小相同，环面垂直，环中通有相同大小的恒定电流，如图所示，则圆心O处磁感应强度的方向为(AA′面水平，BB′面垂直纸面)()A．指向右上方B．指向左上方C．竖直向上D．水平向右15．如图所示，垂直纸面放置的两根直导线a和b，它们的位置固定并通有相等的电流I；在a、b沿纸面的连线的中垂线上放有另一直导线c，c可以自由运动．当c中通以电流I1时，c并未发生运动，则可以判定a、b中的电流()A．方向相同都向里B．方向相同都向外C．方向相反D．只要a、b中有电流，c就不可能静止16.关于磁感线与电场线的描述，正确的是()A．电场线起止于电荷，磁感线起止于磁极B．静电场电场线一定不闭合，磁感线一定是闭合的C．磁感线是自由小磁针在磁场力作用下的运动轨迹D．电场线和磁感线实际上均不存在，肉眼看不到第II卷（52分）二、实验填空题：（20分）17．一段粗细均匀的镍铬丝，横截面的直径是d，电阻是R，把它拉制成直径为d/10的均匀细丝后，它的电阻变成( )A．R/10000 B．R/100 C．100R D．10000R18．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～300 Ω)；D．变阻器(0～800 Ω)；E．干电池(1.5 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用________，变阻器应选用________，电源应选用________(填序号)．改装好的欧姆表中心刻度的阻值为________．19．现有一特殊电池，它的电动势E 约为9 V ，内阻r 约为30 Ω，已知该电池允许输出的最大电流为100 mA.为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电流表的内阻R A 已经测出，阻值为15 Ω，R 为电阻箱，阻值范围0～999.9 Ω，R 0为定值电阻，对电路起保护作用．（1）实验室备有的定值电阻R 0有以下几种规格：A ．10 ΩB ．50 ΩC ．150 ΩD ．500 Ω 本实验选用哪一种规格的定值电阻最好________．（2）该同学接入符合要求的R 0后，闭合开关S ，调整电阻箱的阻值，读取电流表的示数，记录多组数据，作出了图乙所示的图线，则根据该同学作出的图线可求得该电池的电动势E ＝________V ，内阻r ＝________Ω. 三．计算题：（32分）20.（10分）如图所示是一组不知方向的匀强电场的电场线，把1.0×10－6 C 的负电荷从A点沿水平线移到B 点，静电力做了 5-100.2 J 的功．A 、B 两点间的距离为8 cm ，问： (1)匀强电场的场强为多大？方向如何？ (2)A 、B 两点间的电势差为多大？21．（12分）如图所示电路中，电阻R 1=R 2=R 3=10Ω，电源内阻r=5Ω，电压表可视为理想电表．当开关S 1和S 2均闭合时，电压表的示数为10V ． (1)电阻R 2中的电流为多大? (2)路端电压为多大? (3)电源的电动势为多大?(4)当开关S 1闭合而S 2断开时，电压表的示数变为多大?22．（10分）如图，两平行光滑导轨相距为L＝20 cm，金属棒MN的质量为m＝10 g，电阻R＝5Ω，匀强磁场的磁感应强度B＝1T，方向竖直向下，电源电动势E＝8 V，内阻r＝1 Ω，当开关S闭合时，MN恰好平衡，求变阻器R1的取值为多少？设θ＝45°，g取10 m/s2.高二物理期中参考答案：一．选择题：二．选择填空题： 17. D18. B D E 1.5k Ω 19. B 10v 35Ω20.解析：根据电势差的定义式， U AB ＝W AB q ＝6-5-100.1-100.2⨯⨯V ＝－20 V 设A 、B 两点所在等势面间的距离为d ， 则d ＝AB cos60°＝8×0.5 cm ＝4cm 所以，E ＝|U AB |d ＝2-10420⨯V/m ＝500 V/m因为U AB ＝φA －φB ＝－20 V<0所以φA <φB ，而电场线方向是由高电势指向低电势，因而电场方向沿直线由下而上． 答案：(1)500 V/m 方向沿直线由下而上 (2)－2 0V 21.（1）22210A 1A 10U I R ==＝（2）路端电压等于外电路电压，故132212)1(105V 15VR R U I R R R =+=⨯++（）＝（3）又2U EI r =-，故215V 15V =20V E U I r =+=+⨯（4）当开关S 1闭合而S 2断开时，电路是1R 、2R 串联再与电源构成闭合电路，3R 起导线作用，电压表示数等于外电路电压。

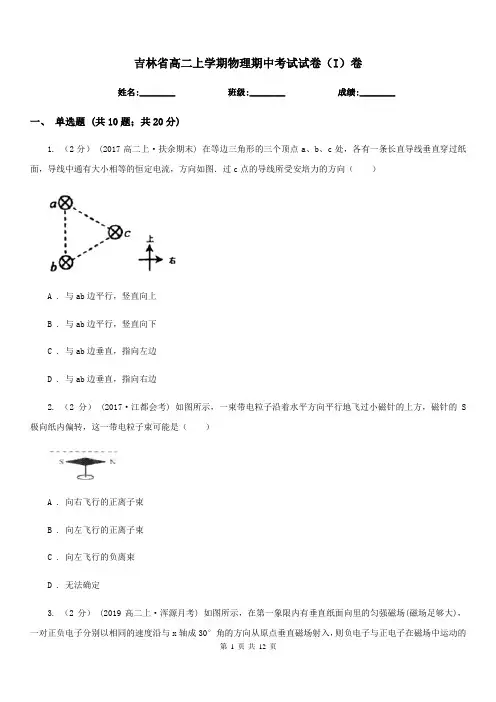

吉林省高二上学期物理期中考试试卷(I)卷
吉林省高二上学期物理期中考试试卷（I）卷姓名:________ 班级:________ 成绩:________一、单选题 (共10题；共20分)1. （2分） (2017高二上·扶余期末) 在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图．过c点的导线所受安培力的方向（）A . 与ab边平行，竖直向上B . 与ab边平行，竖直向下C . 与ab边垂直，指向左边D . 与ab边垂直，指向右边2. （2分）(2017·江都会考) 如图所示，一束带电粒子沿着水平方向平行地飞过小磁针的上方，磁针的S 极向纸内偏转，这一带电粒子束可能是（）A . 向右飞行的正离子束B . 向左飞行的正离子束C . 向左飞行的负离束D . 无法确定3. （2分） (2019高二上·浑源月考) 如图所示，在第一象限内有垂直纸面向里的匀强磁场(磁场足够大)，一对正负电子分别以相同的速度沿与x轴成30°角的方向从原点垂直磁场射入，则负电子与正电子在磁场中运动的时间之比为（）A .B . 1∶2C . 1∶1D . 2∶14. （2分）在描绘小灯泡的伏安特性曲线的实验中，下列器材中不需要的是（）A . 电流表B . 电压表C . 滑动变阻器D . 欧姆表5. （2分）如图所示为某一电压的U﹣I曲线，由图可知（）A . 电源电动势为2.0VB . 电源内阻为ΩC . 电源短路时电流为6.0AD . 电路路端电压为1.0V时，电路中电流为3A6. （2分） (2017高二上·嘉峪关期末) 如图所示，一电子束垂直于电场线与磁感线方向入射后偏向A极板，为了使电子束沿射入方向做直线运动，可采用的方法是（）A . 将变阻器滑动头P向右滑动B . 将变阻器滑动头P向左滑动C . 将极板间距离适当减小D . 将极板间距离适当增大7. （2分）如图所示竖直放置的两个平行金属板间存在匀强电场，与两板上边缘等高处有两个质量相同的带电小球，P小球从紧靠左极板处由静止开始释放，Q小球从两板正中央由静止开始释放，两小球最终都能运动到右极板上的同一位置，则从开始释放到运动到右极板的过程中它们的（）A . 运行时间tP>tQB . 电势能减少量之比C . 电荷量之比D . 动能增加量之比8. （2分） (2017高二上·拉萨期末) 电源和一个水平放置的平行板电容器、三个电阻组成如图所示的电路．当开关S闭合后，电容器中有一个带电液滴正好处于静止状态．现将开关S断开，则以下判断正确的是（）A . 液滴仍保持静止状态B . 液滴将向上运动C . 电容器上所带的电荷将减为零D . 电容器上所带的电荷将减小9. （2分）如图所示，闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器的滑片P由左端a滑到中点的过程中（）A . U变大，I变小B . U变大，I变大C . U变小，I变小D . U变小，I变大10. （2分）如图所示，质量为m的物体用细绳拴住放在水平粗糙传送带上，物体距传送带左端距离为L，稳定时绳与水平方向的夹角为θ，当传送带分别以v1、v2的速度作逆时针转动时(v1<v2)，稳定时细绳的拉力分别为F1、F2；若剪断细绳后，物体到达左端的时间分别为tl、t2，下列关于稳定时细绳的拉力和到达左端的时间的大小一定正确的是（）A . F1<F2B . F1='F2'C . tl>t2D . tl<t2二、多选题 (共5题；共15分)11. （3分） (2017高一上·黑龙江期末) 一端装有定滑轮的粗糙斜面体放在地面上，A、B两物体通过细绳连接，并处于静止状态（不计绳的质量和绳与滑轮间的摩擦），如图所示．现用水平力F作用于物体B上，缓慢拉开一小角度，此过程中斜面体与物体A仍然静止．则下列说法正确的是（）A . 水平力F一定变大B . 物体A所受斜面体的摩擦力一定变大C . 物体A所受斜面体的支持力一定不变D . 斜面体所受地面的支持力一定不变12. （3分） (2018高二上·怀仁月考) 用如图所示的回旋加速器来加速质子，为了使质子获得的最大动能增加为原来的4倍，可采用下列哪几种方法（）A . 将其磁感应强度增大为原来的2倍B . 将其磁感应强度增大为原来的4倍C . 将D形金属盒的半径增大为原来的2倍D . 将两D形金属盒间的加速电压增大为原来的4倍13. （3分） (2017高三上·冠县开学考) 如图所示，A是一质量为M的盒子，B的质量为m，A、B用细绳相连，跨过光滑的定滑轮置于倾角为θ的斜面上，B悬于斜面之外而处于静止状态，斜面放置在水平地面上．现在向A中缓慢加入沙子，整个系统始终保持静止，则在加入沙子的过程中（）A . A对斜面的压力逐渐增大B . 绳子拉力逐渐增大C . 地面对斜面的摩擦力始终为零D . A所受的摩擦力逐渐增大14. （3分）(2018·海南) 如图，三个电阻R1、R2、R3的阻值均为R ，电源的内阻r<R ， C为滑动变阻器的中点。
XX省扶余市第一中学学年高中高二物理上学期期中试卷试题
扶余市第一中学2018--2019学年度上学期期中试题高二物理本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
考试结束后，只交答题纸和答题卡，试题自己保存。
满分100分，时间90分钟。
第I卷（选择题56分）注意事项1．答题前，考生在答题纸和答题卡上务必用直径毫米黑色署名笔将自己的班级、姓名、考号填写清楚。
请仔细批准考号、姓名和科目。
2．每题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需变动，用橡皮擦洁净后，再选涂其余答案标号。
在试题卷上作答无效。
一、本试卷共14小题，每题4分，部分得分2分，共56分。
在每题给出的四个选项中，1-8为单项选择，9-14为多项选择。
一、选择题（56分，每题4分）１．对于感觉电流，以下说法中正确的选项是( )A．线框闭合时，即便穿过线框的磁通量不发生变化，线框中也有感觉电流产生B．穿过螺线管的磁通量发生变化时，螺线管内部就必定有感觉电流产生C．只需闭合电路内磁通量发生变化时，闭合电路中就有感觉电流产生D．只需闭合电路的部分导体做切割磁感线运动，电路中就必定有感觉电流产生2．以下说法中正确的选项是( )A．电荷在磁场中必定遇到洛伦兹力B．洛伦兹力不可以改变运动电荷的速度大小C．某运动电荷在某处未遇到洛伦兹力，该处的磁感觉强度必定为零D．运动电荷在磁场中必定遇到洛伦兹力３．如下图，两根特别凑近且相互垂直的长直导线，当通以如下图方向的电流时，电流所产生的磁场在导线所在平面内的哪个地区内方向是一致且向里的( )A．地区ⅠB．地区ⅡC．地区ⅢD．地区Ⅳ４．在磁感觉强度大小为B0，方向竖直向上的匀强磁场中，水平搁置一根长通电直导线，电流的方向垂直于纸面向里，如下图，a、b、c、d是以直导线为圆心的同一圆周上的四点，在这四点中( )A．c、d两点的磁感觉强度大小相等B．b、d两点的磁感觉强度大小相等C．c点的磁感觉强度的值最大D．b点的磁感觉强度的值最大５．用两根细线把两个完整同样的圆形导线环悬挂起来，让二者等高平行搁置，如下图．当两导线环中通入方向同样的电流I1、I2时，则有( )A．两导线环无相互作使劲B．两导线环相互排挤C．两导线环相互吸引D．两导线环先吸引后排挤６．对于盘旋加快器的工作原理，以下说法正确的选项是：( )A、电场用来加快带电粒子，磁场则使带电粒子盘旋B、电场和磁场同时用来加快带电粒子C、同一加快器，对某种确立的粒子，它获取的最大动能由加快电压决定D、同一加快器，对某种确立的粒子，它获取的最大动能由磁感觉强度B决定和加快电压决定７．长方体导体块（自由电荷为正）放在匀强磁场中，有电流经过导体块，如下图，则下边说法正确的选项是( )A．金属块上下表面电势相等B．金属块上表面电势高于下表面电势C．金属块上表面电势低于下表面电势D．没法比较两表面的电势高低８．如下图，一根条形磁铁自左向右穿过一个闭合螺线管，则电路中()A．一直有自a向b的感觉电流流过电流表GB．一直有自b向a的感觉电流流过电流表GC．先有a→G→b方向的感觉电流，后有b→G→a 方向的感觉电流D．将不会产生感觉电流９．要想提升磁电式电流表的敏捷度，可采纳的方法有( )A．增添线圈匝数B．增添永远性磁铁的磁感觉强度C．换用弹性较强的弹簧，增大抗争力矩D．增添线圈面积⒑如下图，用丝线吊一个质量为m的带电(绝缘)小球处于匀强磁场中，空气阻力不计，当小球分别从A点和B点向最低点O运动且两次经过O点时( )A．小球的动能同样B．丝线所受的拉力同样C．小球所受的洛伦兹力大小同样D．小球的向心加快度同样⒒通电长直导线中有恒定电流I，方向竖直向上，矩形线框与直导线在同一竖直面内，现要使线框中产生如下图方向的感觉电流，则应使线框()A．稍向左平移B．稍向右平移C．稍向上平移D．以ad为轴小角度转动⒓对于磁场对通电直导线的作使劲(安培力)，以下说法正确的选项是( )A．通电直导线在磁场中必定遇到安培力的作用B．通电直导线在磁场中所受安培力的方向必定跟磁场的方向垂直C．通电直导线在磁场中所受安培力的方向跟电流的方向不必定垂直D．通电直导线在磁场中所受安培力的方向垂直于由B和I所确立的平面13.某空间出现了如下图的一组闭合的电场线，这可能是( )A．沿AB方向的磁场在快速加强B．沿AB方向的磁场在快速减弱C．沿BA方向的磁场在快速加强D．沿BA方向的磁场在快速减弱14.两圆环A、B置于同一水平面上，此中A为平均带电绝缘环，B为导体环．当A从如下图的方向绕中心转动的角速度发生变化时，B中产生如下图方向的感觉电流，则()A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大第Ⅱ卷（非选择题44分）二．填空题（共16分，此中15、16、17、18题每题各4分）15.如下图，导体AB的长度为2R，绕O点以角速度ω匀速转动，OB为R，且OBA三点在一条直线上，有一磁感觉强度为B的匀强磁场充满转动平面且与转动平面垂直，那么AB两头的电势差为．16.一个边长为10cm的正方形金属线框置于匀强磁场中，线框匝数n＝100，线框平面与磁场垂直，电阻为20Ω。
2024届吉林省松原市扶余第一中学物理高二上期中监测试题含解析
2024届吉林省松原市扶余第一中学物理高二上期中监测试题 注意事项1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。
第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、单项选择题：本题共6小题，每小题4分，共24分。
在每小题给出的四个选项中，只有一项是符合题目要求的。
1、如图所示，设车厢长为l ，质量为M ，静止在光滑水平面上，车厢内有一质量为m 的物体，以速度v 0向右运动，与车厢壁来回碰撞n 次后，静止于车厢中，这时车厢的速度为（ ）A ．v 0，水平向右B ．0C ．0 mv M m +，水平向右D ．mM mv -0，水平向右 2、如图所示,a 、b 、c 是匀强电场中三个点,各点电势依次为10V 、2V 、8V;三点在同一平面上.下列各图中,电场强度的方向表示可能正确的是( )A ．B ．C ．D ．3、两块平行带电金属板，带正电的极板接地，两板间P 点处固定着一个负电荷（电荷量很小），现让两板保持距离不变而水平错开一段距离，则（ ）A ．P 点场强变小B ．两板间电压变小C ．P 点电势不变，负电荷的电势能不变D ．P 点电势变小，负电荷的电势能变大4、如图所示的电路，闭合开关S，待电路中的电流稳定后，减小R的阻值，则A．电流表的示数一定减小B．电压表的示数一定减小C．电源的输出功率一定减小D．电阻2R消耗的功率一定减小5、把一支枪水平固定在小车上，小车放在光滑的水平面上，枪发射出一颗子弹时，关于枪、弹、车，下列说法正确的是A．枪和弹组成的系统，动量守恒B．枪和车组成的系统，动量守恒C．三者组成的系统，因为枪弹和枪筒之间的摩擦力很小，使系统的动量变化很小，可以忽略不计，故系统动量近似守恒D．三者组成的系统，动量守恒，因为系统只受重力和地面支持力这两个外力作用，这两个外力的合力为零6、电子以初速度v0沿垂直电场强度方向射入两平行金属板中间的匀强电场中，现增大两极板间的电压，但仍能使电子穿过该匀强电场，则电子穿越平行板间的电场所需时间（）A．随电压的增大而减小B．随电压的增大而增大C．与电压的增大无关D．不能判定是否与电压增大有关二、多项选择题：本题共4小题，每小题5分，共20分。
吉林省扶余市第一中学高二物理上学期第一次月考试题
扶余市第一中学2018--2019学年度上学期月考试题高 二 物 理本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
考试结束后，只交答题纸和答题卡，试题自己保留。
满分100分，时间90分钟。
第I 卷 （56分）注意事项1．答题前，考生在答题纸和答题卡上务必用直径0.5毫米黑色签字笔将自己的班级、姓名、考号填写清楚。
请认真核准考号、姓名和科目。
2．每小题选出答案后，用2B 铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
在试题卷上作答无效。
一、选择题（共 14 小题）每小题 4分，共 56 分。
在每小题给出的四个选项中，1-8为单选、9-14为多选。
全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。
1．关于电源的作用，下列说法正确的是( ) A ．电源的作用是能为电路持续地提供自由电荷B ．电源的作用就是能保持导体两端的电压，使电路中有持续的电流C ．电源的作用是能直接释放出电能D ．电源的作用就是使自由电荷运动起来2. 一根横截面积为S 的均匀长直橡胶棒上均匀带有负电荷，每米电荷量为q ，当此棒沿轴线方向做速率为v 的匀速直线运动时，由于棒运动而形成的等效电流大小为( ) A ．qvS B.q vC ．vqD ．qv /S3．铅蓄电池的电动势为2 V ，这表示( )A ．电路中每通过2 C 电荷量，电源把2 J 的化学能转化为电能B ．蓄电池两极间的开路电压为2 VC ．蓄电池在1 s 内将2 J 的化学能转变成电能D ．蓄电池将化学能转变为电能的本领比一节干电池(电动势为1.5 V)的小4．某柴油发电机工作时，电流为10A ，经过2 min 时间，发电机产生电能为1.32×105J ，则该发电机的电动势为( ) A ．1100 VB ．550 VC．220 V D．110 V5．某导体两端的电压减小了10 V时，通过此导体的电流减小了2 A，则当导体两端的电压为30 V时，通过导体的电流为()A．2 V B．4 VC．6 V D．8 V6．磁电式电流表(表头)最基本的组成部分是磁铁和放在磁铁两极之间的线圈，由于线圈的导线很细，允许通过的电流很弱，所以在使用时还要扩大量程．已知某一表头G，内阻R g＝30 Ω，满偏电流I g＝5 mA，要将它改装为量程为0～3 V的电压表，所做的操作是( )A．串联一个570 Ω的电阻B．并联一个570 Ω的电阻C．串联一个0.05 Ω的电阻D．并联一个0.05 Ω的电阻7.下列关于电功率的说法中，正确的是( )A．用电器的额定功率与用电器的实际电压和实际电流有关B．用电器的实际功率取决于用电器的额定功率C．白炽灯正常工作时，实际功率等于额定功率D．电功率越小，则电流做功越少8．有四盏灯，接入如图所示的电路中．L1和L2都标有“220 V 100 W”，L3和L4都标有“220 V 40 W”．把电路接通后，最亮的灯将是( )A．L1B．L2C．L3D．L49．温度能明显地影响金属导体和半导体材料的导电性能，如图所示的图象中分别为某金属和某半导体的电阻随温度变化的关系曲线，则( )A．图线1反映半导体材料的电阻随温度的变化B．图线2反映半导体的电阻随温度的变化C．图线1反映金属导体的电阻随温度的变化D．图线2反映金属导体材料的电阻随温度的变化10．某同学经过实验，描绘出一个小灯泡的伏安特性曲线(如图所示)，分析该曲线，下列说法不．正确的是( )A．小灯泡的伏安特性曲线的斜率随着电压的升高而增大B．小灯泡的电阻随着电压的升高而增大C．欧姆定律适用于小灯泡，所以小灯泡是个线性元件D．小灯泡灯丝的电阻随着电压的升高而减小11．伏安法测电阻的接法有如图中甲、乙两种，下列说法正确的是( )A．两种接法完全等效B．按甲图接法，测得值偏大C．若待测电阻的阻值很大，按甲图接法误差较小D．若待测电阻的阻值很小，按甲图接法误差较小12．在一块微安表G两端并联一个电阻R，就改装成了一块电流表．今将该表与一标准电流表串联后去测电流，发现该表的示数总比标准表的示数大，修正的方法为( )A．在R上并联一个小电阻B．在R上并联一个大电阻C．将R的阻值变大些D．将R的阻值变小些13．如图为包含某逻辑电路的一个简单电路图，L为小灯泡．光照射电阻R′时，其阻值将变得远小于R，当电阻R′受到光照射时小灯泡L将( )A．发光B．不发光C．a点电势高D．b点电势高14．关于地球的磁场，下列说法正确的是( )A．在地面上放置一个小磁针，小磁针的南极指向地磁场的北极B．地球上任何地方的地磁场方向都是和地面平行的C．地磁场的南极在地理北极附近D．地球磁偏角的数值在地球上不同地点是不同的第II卷（44分）二、实验填空题（16分，每空4分）15．如图所示为一个小灯泡的电流与它两端电压的变化关系曲线．若把两个这样的灯泡串联后，接到电压恒定的8V电源上，求流过小灯泡的电流为________A，小灯泡的电阻为________Ω.16．实验室有下列器材：A．电流表(0～100 μA,1.5 kΩ)；B．电流表(0～1 mA,1 kΩ)；C．变阻器(0～2300 Ω)；D．变阻器(0～800 Ω)；E．干电池(3.0 V，r＝0)；现要改装一只欧姆表，从上述备用器材中，电流表应选用_______，变阻器应选用______，电源应选用______(填序号)．改装好的欧姆表中心刻度的阻值为______ kΩ．17．某研究性学习小组利用如图所示电路测量某电池的电动势E和内电阻r.由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00 Ω的定值电阻R0.闭合开关S，调整电阻箱的阻值，读出电压表相应的示数U，并计算出通过电阻箱的电流数值I，为了比较准确地得出实验结论，在坐标纸中画出了如图所示的U－I图象，由图象可得：E＝________V，r＝________Ω.三、论述题，本题共有3小题，共28分。
高二物理上学期期中试卷 理高二全册物理试题_2
嘴哆市安排阳光实验学校吉林一中高二（上）期中物理试卷（理科）一.选择题（本题共12小题，每题4分，共48分．其中3、5、7、9、10、11为多选题，其他为单选题；全选对的得4分，部分对的得2分，有选错的得0分）1．某静电场的电场线分布如图，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则( )A．E P＞E Q，φP＜φQ B．E P＜E Q，φP＞φQ C．E P＜E Q，φP＜φQ D．E P＞E Q，φP＞φQ 2．关于电势和电势能的说法正确的是( )A．电荷在电场中电势越高的地方电势能也越大B．电荷在电场中电势越高的地方，电量越大所具有的电势能也越大C．在正点电荷电场中的任意一点处，正电荷具有的电势能一定大于负电荷具有的电势能D．在负点电荷电场中的任意一点处，正电荷具有的电势能一定大于负电荷具有的电势能3．两个相同的金属小球，带电量之比为，相距为r，两者相互接触后再放回原来的位置上，则它们的静电力可能为原来的( )A ．B ．C ．D ．4．用控制变量法，可以研究影响平行板电容器的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若( )A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ不变5．在静电场中，将一个电子由a点移到b点，电场力做功10eV，下面判断中正确的是( )A．电场强度的方向一定由a指向bB．电场强度的方向一定由b指向aC．电子的电势能减少了10eVD．a、b两点电势差U ab=﹣10V6．如图，P和Q为两平行金属板，板间电压为U，在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率，下列说法正确的是( ) A．两板间距离越大，加速时间越长，获得的速率就越大B．两板间距离越小，加速度越大，获得的速率就越大C．与两板间距离无关，仅与加速电压U有关D．以上说法都不正确7．有一束带等量电荷的不同离子，组成的离子流，从同一点以垂直电场方向进入同一偏转电场，当飞出电场后在荧光屏上形成一个亮点，则( )A．离子电性相同B．离子进入电场的初速度相同C．离子进入电场的初动能相同D．离子飞越电场的时间相同8．a、b为两个带等量正电荷的固定小球，O为ab连线的中点，c、d为中垂线上的两对称点，若在c点静止释放一个电子，电子只在电场力作用下运动；则下列叙述正确的有( )A．电子从c→O的过程中，做加速度增大的加速运动B．电子从c→O的过程中，电子的电势能在减小C．电子从c→d的过程中，电子受到电场力先增大后减小，方向不变D．从c→d的过程中，电场的电势始终不变9．两只电阻的伏安特性曲线如图所示，则下列说法中正确的是( )A．两电阻的阻值为R1小于R2B．两电阻串联在电路中时，R1两端电压大于R2两端电压C．两电阻并联在电路中时，R1的电流小于R2的电流D．两电阻并联在电路中时，R1的电流大于R2的电流10．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电量很小）固定在P点，如图所示．以E表示两极板间的场强，U表示电容器的电压，ε表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则( )A．U变小，E不变B．E变大，ε变大C．U变小，ε不变D．U不变，ε不变11．如图1所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图2所示．电子原来静止在左极板小孔处．下列说法中正确的是( )A．从t=0时刻释放电子，电子可能在两板间振动B．从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上C．从t=时刻释放电子，电子可能在两板间振动，也可能打到右极板上D．从t=时刻释放电子，电子可能打到左极板上12．如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是( )A．L1变亮，L2和L3皆变暗B．L1变暗，L2不能确定，L3变暗C．L1变暗，L2变亮，L3变亮D．L1变亮，L2变亮，L3变暗二、实验题（10分，每空2分）13．某同学做“描绘小灯泡的伏安特性曲线”实验，实验室提供了如图中的器材．（1）为了使实验误差尽可能小，应选用的伏安法是__________，（填内接法还是外接法）滑动变阻器的连接是__________（填分压式还是限流式）（2）若该同学已正确选用器材，并连接好部分实验电路．如图1所示，请在图中完成其余的电路连接，要求小灯泡两端的电压能在 0～2.5V范围连续变化，且尽可能减少实验误差．实验开始时，滑动变阻器的滑片应该置于最__________端．（填“左”或“右”）（3）该同学在正确完成实验后得到如图2所示的伏安特性曲线，请你分析图线：小灯泡的电阻随电压的升高而__________（增大或减小）．三、计算题14．某电解液溶液中，正、负电荷定向向相反方向移动，若测得10s内正一价离子有2.0×1010个通过溶液内部的横截面，同时有负二价离子有1.0×1010个通过溶液内部的横截面，求：溶液中的电流多大？（已知元电荷电量是1.6×10﹣19C）15．图中是某匀强电场的等势面示意图，A、B两点相距5cm，θ=53°，一带电量为﹣4×10﹣6C的微粒沿AB匀速运动，求：（1）电场强度大小和方向．（2）微粒的质量．（取g=10m/s2）16．一灵敏电流计，允许通过的最大电流（满刻度电流）为Ig=1mA，表头电阻Rg=500Ω，若改装成量程为Um=10V的电压表，应串联的电阻阻值为__________Ω．若将改装后的电压表再改装成量程为Um=100V的电压表，应再串联一个阻值为__________Ω的电阻．17．如图所示，相距为d的两平行金属板M、N与电池组相连后，其间形成匀强电场，一带正电粒子从M极板边缘垂直于电场方向射入，并打在N极板的正．不计重力，现欲把N极板远离M极板平移，使原样射入的粒子能够射出电场，就下列两种情况求出N极板至少移动的距离．（1）电键S闭合；（2）把闭合的电键S打开后．吉林一中高二（上）期中物理试卷（理科）一.选择题（本题共12小题，每题4分，共48分．其中3、5、7、9、10、11为多选题，其他为单选题；全选对的得4分，部分对的得2分，有选错的得0分）1．某静电场的电场线分布如图，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则( )A．E P＞E Q，φP＜φQ B．E P＜E Q，φP＞φQ C．E P＜E Q，φP＜φQ D．E P＞E Q，φP＞φQ 【考点】电场线．【分析】根据P、Q两点处电场线的疏密比较电场强度的大小．根据沿电场线的方向电势降低，判断电势的高低．【解答】解：由图P点电场线密，电场强度大，则E P＞E Q．沿电场线的方向电势降低，则有φP＞φQ．故D正确．故选：D．【点评】此题要求掌握电场线的物理意义特点：疏密表示强弱，沿电场线的方向电势降低．2．关于电势和电势能的说法正确的是( )A．电荷在电场中电势越高的地方电势能也越大B．电荷在电场中电势越高的地方，电量越大所具有的电势能也越大C．在正点电荷电场中的任意一点处，正电荷具有的电势能一定大于负电荷具有的电势能D．在负点电荷电场中的任意一点处，正电荷具有的电势能一定大于负电荷具有的电势能【考点】电势能；电势．【专题】电场力与电势的性质专题．【分析】要熟练掌握从两个方面判断电势能的高低变化：一是根据电势的高低利用公式E p=φq进行判断，二是根据电场力做功判断电势能的变化，电场力做正功，电势能减小，电场力做负功电势能增大．【解答】解：A、根据公式E p=φq可知，正电荷在电势高的地方电势能大，负电荷在电势高的地方电势能小，由于不知电荷的正负，因此无法判断它在电势高的地方电势能的高低，故A错误；B、若放在同一点的电荷带电量为负值，电荷量大，则其具有电势能小，故B 错误；C、在正点电荷电场中的任意一点处，若若选取无穷远处为0势能点，则此处的电势为正，则正电荷所具有的电势能大于负电荷具有的电势；故C正确；D、在负点电荷电场中的任意一点处，若若选取无穷远处为0势能点，则此处的电势为负，则正电荷所具有的电势能小于负电荷具有的电势，故D错误．故选：C【点评】电势能是电场中的重要概念，要学会从多个角度进行理解，尤其注意的是电势能的大小和电荷带电量的正负有关．3．两个相同的金属小球，带电量之比为，相距为r，两者相互接触后再放回原来的位置上，则它们的静电力可能为原来的( )A ．B ．C ．D ．【考点】库仑定律．【专题】电场力与电势的性质专题．【分析】两电荷间存在库仑力，其大小可由库仑定律求出．当两电荷相互接触后再放回原处，电荷量可能相互中和后平分，也可能相互叠加再平分，所以库仑力的变化是由电荷量变化导致的．【解答】解：由库仑定律可得：F=k得，当两相同金属小球带同种电荷时，两者相互接触后再放回原来的位置上，它们的电荷量变为4：4，所以库仑力是原来的16：7．当两相同金属小球带异种电荷时，两者相互接触后再放回原来的位置上，它们的电荷量变为3：3，所以库仑力是原来的9：7．故C、D正确，A、B错误．故选：CD．【点评】解决本题的关键掌握库仑定律的公式，注意两个金属小球可能带同种电荷，可能带异种电荷．4．用控制变量法，可以研究影响平行板电容器的因素（如图）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若( )A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ不变【考点】影响平行板电容器电容的因素．【分析】静电计指针偏角θ表示电容器两端电压的大小，根据电容的定义式C=，判断电容的变化，再根据C=，判断电压的变化，从而得知静电计指针偏角的变化．【解答】解：根据电容的定义式C=，保持S不变，增大d，电容C减小，再根据U=，知U增大，所以θ变大．故A正确，B错误．保持d不变，减小S，电容减小，再根据C=，知U增大，所以θ变大．故CD错误．故选：A．【点评】解决电容器的动态分析问题关键抓住不变量．若电容器与电源断开，电量保持不变；若电容器始终与电源相连，电容器两端间的电势差保持不变．5．在静电场中，将一个电子由a点移到b点，电场力做功10eV，下面判断中正确的是( )A．电场强度的方向一定由a指向bB．电场强度的方向一定由b指向aC．电子的电势能减少了10eVD．a、b两点电势差U ab=﹣10V【考点】电场强度；电势能．【分析】根据电场力做功与电势差的关系得出a、b两点的电势差，从而比较出电势的高低．根据电场力做功得出电势能的变化．【解答】解：A、将一个电子由a点移到b点，电场力做正功，则电场强度方向不可能由a指向b，故A错误．BD、将一个电子由a点移到b点，电场力做功 W ab=10eV，则a、b两点的电势差U ab ===﹣10V，知φa＜φb．但是电场强度的方向不一定从b指向a．故B 错误，D正确．C、电场力做了10eV的正功，则电子的电势能减小了10eV．故C正确．故选：CD．【点评】解决本题的关键知道电场力做功与电势能的变化关系，掌握电场力做功与电势差的关系，注意在运用U=求解时，q的正负、U的正负、W的正负需代入计算．6．如图，P和Q为两平行金属板，板间电压为U，在P板附近有一电子由静止开始向Q板运动．关于电子到达Q板时的速率，下列说法正确的是( ) A．两板间距离越大，加速时间越长，获得的速率就越大B．两板间距离越小，加速度越大，获得的速率就越大C．与两板间距离无关，仅与加速电压U有关D．以上说法都不正确【考点】带电粒子在匀强电场中的运动；电容器的动态分析．【专题】带电粒子在电场中的运动专题．【分析】粒子运动过程只有电场力做功，根据动能定理列出末动能与电场力做功的关系，判断末速度的大小．【解答】解：粒子运动过程只有电场力做功，根据动能定理：eU=mv2，A、两板间距离越大，场强E=越小，加速时间越长，因为加速电压不变，所以最后的末速度大小不变，故A错误．B、两板间距离越小，场强E=越大，加速度越大，因为加速电压不变，所以最后的末速度大小不变，故B错误．C、根据动能定理：eU=mv2，虽然极板间距发生变化，但是电压不变，所以最后的末速度大小不变，故C正确．故选：C【点评】电场力做功仅与加速的电压高低有关，当极板间的间距发生变化时要首先判断极板间的电压是否发生变化．7．有一束带等量电荷的不同离子，组成的离子流，从同一点以垂直电场方向进入同一偏转电场，当飞出电场后在荧光屏上形成一个亮点，则( )A．离子电性相同B．离子进入电场的初速度相同C．离子进入电场的初动能相同D．离子飞越电场的时间相同【考点】带电粒子在匀强电场中的运动．【专题】电场力与电势的性质专题．【分析】飞出电场后在荧光屏上形成一个亮点，说明了这些粒子具有相等的偏转量，写出粒子偏转量的公式，即可找到合适的物理量．【解答】解：A：粒子的偏转方向相同，因此必须具有相同的电性．故A正确；BCD：粒子的加速度：a==，穿越电场的时间：t=，偏转量：y=．据题，这些离子的电荷量q相等，L、E和y相等，说明mv2相等，离子进入电场的初动能相同，而初速度、运动时间不一定相同．故C正确，BD错误．故选：AC【点评】该题考查带电粒子在电场中的偏转物体，属于该知识点中的基本题型．写出加速度与穿越电场的时间的表达式，进而求出偏转量即可．属于简单题8．a、b为两个带等量正电荷的固定小球，O为ab连线的中点，c、d为中垂线上的两对称点，若在c点静止释放一个电子，电子只在电场力作用下运动；则下列叙述正确的有( )A．电子从c→O的过程中，做加速度增大的加速运动B．电子从c→O的过程中，电子的电势能在减小C．电子从c→d的过程中，电子受到电场力先增大后减小，方向不变D．从c→d的过程中，电场的电势始终不变【考点】电场的叠加；电场强度；电势能．【专题】运动学与力学（二）．【分析】在等量的正电荷的电场中，所有的点的电势都是正的，根据矢量的合成法则可以知道，在它们的连线中垂线上的点的电场强度的方向都是沿着中垂线指向外的，由此可以判断电场的情况和带电小球的运动的情况．【解答】解：A、B：根据等量同号点电荷电场的特点，可知两个电荷连线上中点的电场强度为零，电场强度从C点到无穷远，先增大后减小，故加速度可能先增大后减小；故A错误；B、c到O的过程中，电场力做正功；故电势能减小；故B正确；C、由A的分析可知，电子受到的电场力可能先减小、再增大再减小；再由O 点到d点时，先增大，后减小；故C错误；D、由于电场线是向外的；故电势先增大后减小；故D错误；故选：B．【点评】本题考查的就是点电荷的电场的分布及特点，这要求同学对于基本的几种电场的情况要了解，本题看的就是学生的基本知识的掌握情况．9．两只电阻的伏安特性曲线如图所示，则下列说法中正确的是( )A．两电阻的阻值为R1小于R2B．两电阻串联在电路中时，R1两端电压大于R2两端电压C．两电阻并联在电路中时，R1的电流小于R2的电流D．两电阻并联在电路中时，R1的电流大于R2的电流【考点】欧姆定律．【专题】恒定电流专题．【分析】本题为图象分析问题，在图中任意做一条与纵轴垂直的直线，则与两图象的交点为电流相同点，对应的横坐标得出电压值，则由欧姆定律可进行电阻大小的比较．两电阻串联在电路中时，电流相等，两电阻并联在电路中时，电压相等．【解答】解：A、U﹣I图象斜率表示电阻，故两电阻的阻值为R1大于R2，故A 错误．B、两电阻串联在电路中时，电流相等，根据A的分析可知：即U1＞U2，故B正确；C、两电阻并联在电路中时，电压相等，根据I=可知，R1的电流小于R2的电流，故C正确，D错误．故选：BC【点评】本题为图象分析问题，要能从图象中得出有效信息，两电阻串联在电路中时，电流相等，两电阻并联在电路中时，电压相等．10．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷（电量很小）固定在P点，如图所示．以E表示两极板间的场强，U表示电容器的电压，ε表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则( )A．U变小，E不变B．E变大，ε变大C．U变小，ε不变D．U不变，ε不变【考点】电容器的动态分析．【专题】电容器专题．【分析】平行板电容器充电后与电源断开后，电容器的电量不变．将正极板移到图中虚线所示的位置，板间距离减小，电容增大．由推论公式E=分析板间场强E的变化情况．由公式U=判断板间电压的变化．【解答】解：由题意知：电容器的带电量Q不变，板间距离减小，根据电容的决定式知电容C增大．由公式U=知，板间电压U变小．由推论公式E=分析，可知板间电场强度E不变，则由U=Ed知，P与负极板间的电势差不变，则P点的电势不变，正电荷在P点的电势能ɛ不变．故AC 正确，BD错误．故选：AC．【点评】本题是电容器的动态变化分析问题，难点是确定电场强度的变化，只要得出电场强度的变化，就可以得出P与负极板电势差的变化，得出P点的电势以及电荷在P点电势能的变化．11．如图1所示，两平行金属板竖直放置，左极板接地，中间有小孔．右极板电势随时间变化的规律如图2所示．电子原来静止在左极板小孔处．下列说法中正确的是( )A．从t=0时刻释放电子，电子可能在两板间振动B．从t=0时刻释放电子，电子将始终向右运动，直到打到右极板上C．从t=时刻释放电子，电子可能在两板间振动，也可能打到右极板上D．从t=时刻释放电子，电子可能打到左极板上【考点】带电粒子在匀强电场中的运动．【专题】定性思想；推理法；带电粒子在电场中的运动专题．【分析】分析电子的受力情况后，进一步分析电子的运动情况；若一直向右运动，可以打在右板；若电子时而向右运动，时而向左运动，根据位移关系，分析电子的运动情况．【解答】解：A、B、分析电子在一个周期内的运动情况；从t=0时刻释放电子，前内，电子受到的电场力向右，电子向右做匀加速直线运动；后内，电子受到向左的电场力作用，电子向右做匀减速直线运动；接着周而复始，所以电子一直向右做单向的直线运动，直到打在右板上；故A错误，B正确；C、D、分析电子在一个周期内的运动情况；从t=时刻释放电子，在﹣内，电子向右做匀加速直线运动；在﹣内，电子受到的电场力向左，电子继续向右做匀减速直线运动，时刻速度为零；在﹣T内电子受到向左的电场力，向左做初速度为零的匀加速直线运动，在T ﹣T内电子受到向右的电场力，向左做匀减速运动，在T时刻速度减为零；接着重复．若两板距离足够大时，电子在两板间振动；但不会打在左极板上；故C正确，D错误；故选：BC．【点评】本题中电子在周期性变化的电场中，电场力是周期性变化的，关键要根据牛顿定律和运动学公式分析电子的运动情况；注意全面分析电子可能的运动情况．12．如图所示，电路两端的电压保持不变，当滑动变阻器的滑动触头P向右移动时，三个灯泡亮度的变化情况是( )A．L1变亮，L2和L3皆变暗B．L1变暗，L2不能确定，L3变暗C．L1变暗，L2变亮，L3变亮D．L1变亮，L2变亮，L3变暗【考点】串联电路和并联电路；闭合电路的欧姆定律．【专题】恒定电流专题．【分析】电灯L2与变阻器串联后与灯泡L3并联，最后再与L1串联；当滑动变阻器的滑动触头P向右移动时，变阻器电阻R减小，故总电阻减小，根据欧姆定律判断干路电流的变化情况，然后逐步判断各个各个部分的电流和电压情况．【解答】解：当滑动变阻器的滑动触头P向右移动时，变阻器电阻R减小，故总电阻减小，根据欧姆定律干路电流增加，故灯泡L1变亮；并联电路的电压U并=U﹣IR L1，故并联电路电压变小，灯泡L3变暗；干路电流增加，而通过灯泡L3的电流变小，故通过灯泡L2的电流增加，灯泡L2变亮；故选D．【点评】对于动态分析问题，通常按照局部→整体→局部的思路进行分析，不难．二、实验题（10分，每空2分）13．某同学做“描绘小灯泡的伏安特性曲线”实验，实验室提供了如图中的器材．（1）为了使实验误差尽可能小，应选用的伏安法是外接法，（填内接法还是外接法）滑动变阻器的连接是分压式（填分压式还是限流式）（2）若该同学已正确选用器材，并连接好部分实验电路．如图1所示，请在图中完成其余的电路连接，要求小灯泡两端的电压能在 0～2.5V范围连续变化，且尽可能减少实验误差．实验开始时，滑动变阻器的滑片应该置于最左端．（填“左”或“右”）（3）该同学在正确完成实验后得到如图2所示的伏安特性曲线，请你分析图线：小灯泡的电阻随电压的升高而增大（增大或减小）．【考点】描绘小电珠的伏安特性曲线．【专题】实验题；恒定电流专题．【分析】（1）由于灯泡的内阻一般较小，故本实验一般采用电流表外接法；同时，由于本实验中要求从零开始调节，故滑动变阻器采用分压式接法；（2）根据电流表与滑动变阻器的接法连接实物电路图，滑动变阻器采用分压接法闭合开关前滑片要置于分压电路分压为零的位置；（3）根据灯泡I﹣U图象应用欧姆定律分析答题．【解答】解：（1）由于小灯泡的内阻一般比较小，故为了减小误差，都选用电流表的外接法；而在实验中要求多测几组数据，并且数据是从零开始调节的，故滑动变阻器要采用分压式接法．（2）电压表示数从零开始变化，滑动变阻器应采用分压接法，电流表采用外接法，实物电路图如图所示：滑动变阻器采用分压接法，为保护电路，滑片应置于最左端；（3）由图示灯泡I﹣U图象可知，随U增大通过灯泡的I增大，U与I的比值增大，灯泡电阻增大；故答案为：（1）外接法；分压式；（2）左；（3）增大．【点评】测定小灯泡的伏安特性曲线一般均采用电流表外接法和滑动变阻器的分压接法，要在理解原理的基础上熟记．三、计算题14．某电解液溶液中，正、负电荷定向向相反方向移动，若测得10s内正一价离子有2.0×1010个通过溶液内部的横截面，同时有负二价离子有1.0×1010个通过溶液内部的横截面，求：溶液中的电流多大？（已知元电荷电量是1.6×10﹣19C）【考点】电流、电压概念．【分析】电解液中电流是由正负离子同时向相反方向定向移动形成的，通过横截面的总电量是两种离子电量绝对值之和，根据电流的定义式即可求出电流强度．【解答】解：通过横截面的总电量是两种离子电量绝对值之和，所以在10s内通过横截面的总电荷量应为：q=2.0×1010×1.6×10﹣19+2×1.0×1010×1.6×10﹣19=6.4×10﹣9C所以电流：I=A答：溶液中的电流是6.4×10﹣10A．【点评】本题考查对电流定义式中电量的理解，电解液中通过横截面的总电量正负离子电量绝对值之和．15．图中是某匀强电场的等势面示意图，A、B两点相距5cm，θ=53°，一带电量为﹣4×10﹣6C的微粒沿AB匀速运动，求：（1）电场强度大小和方向．（2）微粒的质量．（取g=10m/s2）【考点】匀强电场中电势差和电场强度的关系．【专题】电场力与电势的性质专题．【分析】微粒沿AB匀速运动，所受的重力与电场力平衡．先根据A、B两点间的距离和电势差求出场强，再由平衡条件求解微粒的质量．【解答】解：（1）设匀强电场的场强大小为E，则：E==500V/m沿电场线的方向电势降低，所以电场的方向向下．（2）因微粒匀速运动，则有mg=qE，则得：m=kg=2.0×10﹣4kg；答：（1）电场强度大小是500N/m，方向向下．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吉林省扶余一中高二物理上学期期中考试【会员独享】本试题分第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分。
考试结束后，只交答题纸和答题卡，试题自己保留。
满分100分，时间90分钟。
第I卷（48分）
注意事项
1．答题前，考生在答题纸和答题卡上务必用直径0.5毫米黑色签字笔将自己的班级、姓名、考号填写清楚。
请认真核准考号、姓名和科目。
2．每小题选出答案后，用2B铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其他答案标号。
在试题卷上作答无效。
3．本试卷共 12 小题，每小题 4分，共 48 分。
在每小题给出的四个选项中，每小题至少有一个或一个以上的选项符合题意。
全部选对的得4分，选对但不全的得2分，有选错或不答的得0分。
一、选择题（ 48 分，每小题 4 分）
1．相隔一段距离的两个点电荷，它们之间的静电力为F，现使每个点电荷的电量都变为原来的两倍，同时将它们之间的距离也变为原来的四倍，则它们之间的静电力变为（）
A F/2
B 4F
C 2F
D F/4
2．下列物理量中哪些与检验电荷无关（）
A．电场力F B．电势 C．电场强度E D．电势能E P
3．如图所示是电阻R1和R2的伏安特性曲线，且把第一象限分了Ⅰ、Ⅱ、Ⅲ三个区域。
现将R1和R2串联在电路中，小号的电功率分别用P1和P2表示，串联的总电阻为R，下列关于R 的伏安特性曲线应该在的区域以及P1、P2大小关系正确的是（）
A特性曲线在Ⅰ区P1<P2 B特性曲线在Ⅲ区P1<P2
C特性曲线在Ⅰ区P1>P2 D特性曲线在Ⅲ区P1>P2
4．某带电粒子仅在电场力作用下由A点运动到B点，电场线、粒子在A点的初速度及运动轨迹如图所示，可以判定：( )
A.粒子在B点的加速度大于它在A点的加速度
B.粒子在A点的动能大于它在B点的动能
C.粒子在A点的电势能小于它在B点的电势能
D.A点的电势低于B点的电势
5．有一小段通电导线，长0.01 m，电流强度为5 A，把它放入磁场中某一位置，受到的磁场力是0.1 N，则该处磁感应强度B的大小为( )
A.B=1 T
B. B=2 T
C. B≤2 T
D. B≥2 T
6．电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图所示的电路当滑动变阻器的触头由中点滑向a端时，下列说法正确的是( )
A．电压表和电流表读数都增大
B．电压表和电流表读数都减小
C．电压表读数增大，电流表读数减小
D．电压表读数减小，电流表读数增大
7．在研究平行板电容器电容的实验中，电容器的A 、B 两极板带有等量异种电荷，A 板与静电计连接，如图所示。
实验中可能观察到的现象是（ ） A.增大A 、B 板间的距离，静电计指针张角变大 B.减小A 、B 板间的距离，静电计指针张角变大
C.把B 板向上平移，减小A 、B 板的正对面积，静电计指 针张角变小
D.在A 、B 板间放入一介质板，静电计指针张角变小 8．对计算任何用电器的电功率都适用的是 （ ）
①. IU P =
②.R
U P 2
=
③. R I P 2= ④.t
W P =
A ． ①②
B ．②③
C ．①④
D ． ③④
9．电压表、电流表均有小量程电流表（表头）改装而成，则下列说法中正确的是（ ） A ．由表头改装成电压表，需给表头串联一个大电阻
B ．由表头改装成电压表，需给表头并联一个大电阻
C ．由表头改装成电流表，需给表头并联一个小电阻 D. 由表头改装成电流表，需给表头串联一个大电阻
10．如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表指针几乎指在“0”刻度
线不动，电压表指针则有明显偏转，该电路中故障可能是 （ ） A ．电流表坏了，或开关S 接触不良．
B ．灯泡L 1的灯丝断了，或L 1的灯泡与灯座接触不良．
C ．从a 点开始，经过灯泡L 2到b 点的这段电路中有断路．
D ．电流表和两个灯泡都坏了．
11．.如右图所示，带负电的橡胶环绕轴OO ′以角速度ω匀速旋转，在环左侧轴线上的小磁针
最后平衡的位置是（ ）
A.N 极竖直向下 B N 极沿轴线向左 C..N 极竖直向上 D.N 极沿轴线向右
12．关于磁场和磁感线的描述，正确的说法是（ ） A ．沿磁感线方向，磁场逐渐减弱
B ．磁感线从磁体的N 极出发，终止于S 极
C ．磁场的方向就是通电导体在磁场中某点受磁场作用力的方向
D ．在磁场强的地方同一通电导体受的安培力可能比在磁场弱的地方受的安培力小
第II 卷 （52分）
二、填空与实验题（每空2分 共14分）
13．如图所示，是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～
3V 。
当使用a 、c 两个端点时，量程为0～15V 。
已知电流表的内阻R g 为500Ω，满偏电流I g 为1mA ，则R 1=________Ω，R 2=________Ω。
3V 15V
14．如图甲所示的电路可测出电压表的内阻，电源内阻可以忽略，R为电阻箱，当R取不同值时，电压表分别有一示数。
若多次改变电阻箱的阻值，测得多个对应的电压值，最后
作出
的
1
R
U
图
象如图8乙所示，则电压表的内阻，电源电动势是。
15．把电流表改装为电压表的实验中，分3个主要步骤。
实验中给出的器材有：①电流表（量程0-100μA）②标准电压表（量程0-5V）③电阻箱（0-99999Ω）④电阻箱（0-9999Ω）
⑤电源（电动势6V，有内阻）⑥电源（电动势2V，有内阻）⑦电源（电动势12V，有内阻）
⑧滑动变阻器（0-50Ω，额定电流 1.5A）⑨电键两只，导线若干首先要用半
偏法测定电流表的内阻。
如果采用图1所示的电路测定电流表A的内电阻并且
要想得到较高的精确度，那么从以上给出的器材中，可变电阻R1应选用______，
可变电阻R2应选用______，电源E应选用______。
（用序号表示）
三、计算论述题(要求每题解答时有必要的文字说明，只写出结果不给分，共38
分)
16．（10分）一个质量为m，带有电荷-q的小物块，可在水平轨道OX上运动，O端有一与轨道垂直的固定墙，轨道处于匀强电场中，场强大小为E，方向沿OX轴正方向，如图所示，
小物体以初速v0从离O点为x0处沿OX轨道运动，运动时受到大小不变的摩擦力f作用，
且f＜qE。
设小物体与墙碰撞时不损失机械能且电量保持不变。
求它在停止运动前所通过
的总路程s。
17．（10分）如图所示电路中，电阻R1=R2=R3=10Ω，电源内阻r=5Ω，电压表可视为理想电表．当开关S1和S2均闭合时，电压表的示数为10V．
(1)电阻R2中的电流为多大?
(2)路端电压为多大?
(3)电源的电动势为多大?
(4)当开关S1闭合而S2断开时，电压表的示数变为
多大?
O
E
x0X
A
R2
R1
K2
K1
图1
R3
18.（10分）某一用直流电动机提升重物的装置，重物的质量m=50kg，电源电压为120V。
当电动机以v=0.9m/s的恒定速度向上提升重物时，电路中的电流I=5A。
求：
（1）、电动机线圈的电阻R等于多少？
（2）、若因故障电动机不能转动，这时通过电动机线圈的电流多大？电动机消耗的电功率又为多大？
19. （8分）如右图所示，光滑的平行导轨倾角为θ，处在磁感应强度为B的竖直匀强磁场中，导轨中接入电动势为E、内电阻为r的直流电源，电路中除电阻R外其余电阻不计.将质量为m、长度为L的导体棒由静止释放，求导体棒在释放的瞬时加速度的大小？
扶余一中2011-----2012学年度高二上学期期中试卷参考答案
一、选择题（每题4分部分得分2分共48分）
题号 1 2 3 4 5 6 答案 D BC B A D B 题号7 8 9 10 11 12 答案AD C AC C B D
13、___2500___ _12000__ 14、5 K Ω 5V 15、_
③_ ④ ⑤_. 计算与论述题（共38分）
16、(10分)解：设小物块从开始运动到停止在O 处的往复运动过程中位移为x 0，往返路程为s 。
根据动能定理有
20102qEx fs mv -=- 解得2022qEx mv S f +=
17、(10分) （1）22210A 1A 10
U I R =
=＝（2）路端电压等于外电路电压，故13
2212
)1(105V 15V
R R U I R R R =+
=⨯++（）＝（
3
）
又
2U E I r
=-，故
215V 15V=20V E U I r =+=+⨯（4）。
