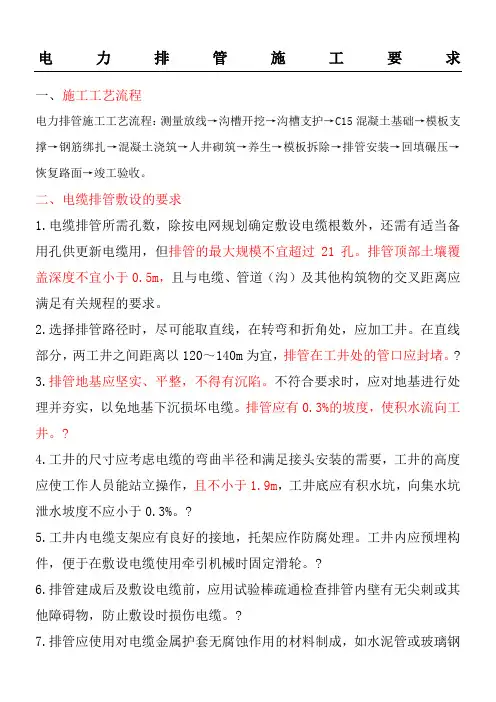

电力排管施工要求一、施工工艺流程电力排管施工工艺流程：测量放线→沟槽开挖→沟槽支护→C15混凝土基础→模板支撑→钢筋绑扎→混凝土浇筑→人井砌筑→养生→模板拆除→排管安装→回填碾压→恢复路面→竣工验收。
二、电缆排管敷设的要求1.电缆排管所需孔数，除按电网规划确定敷设电缆根数外，还需有适当备用孔供更新电缆用，但排管的最大规模不宜超过21孔。
排管顶部土壤覆盖深度不宜小于0.5m，且与电缆、管道（沟）及其他构筑物的交叉距离应满足有关规程的要求。
2.选择排管路径时，尽可能取直线，在转弯和折角处，应加工井。
在直线部分，两工井之间距离以120～140m为宜，排管在工井处的管口应封堵。
?3.排管地基应坚实、平整，不得有沉陷。
不符合要求时，应对地基进行处理并夯实，以免地基下沉损坏电缆。
排管应有0.3%的坡度，使积水流向工井。
?4.工井的尺寸应考虑电缆的弯曲半径和满足接头安装的需要，工井的高度应使工作人员能站立操作，且不小于1.9m，工井底应有积水坑，向集水坑泄水坡度不应小于0.3%。
?5.工井内电缆支架应有良好的接地，托架应作防腐处理。
工井内应预埋构件，便于在敷设电缆使用牵引机械时固定滑轮。
?6.排管建成后及敷设电缆前，应用试验棒疏通检查排管内壁有无尖刺或其他障碍物，防止敷设时损伤电缆。
?7.排管应使用对电缆金属护套无腐蚀作用的材料制成，如水泥管或玻璃钢管。
管的内径不宜小于电缆外径的1.5倍，且不小于150mm。
管子内部必须光滑，管子连接时，管孔应对准，接缝应严密，不得有地下水和泥浆渗入。
?8.工井内的两侧除需预埋供安装用立柱支架等铁件外，在顶板和底板以及与排管接口部位，还需预埋供吊装电缆用的吊环以及供电缆敷设施工所需的拉环。
安装在工井内的金属构件皆应用镀锌扁钢与接地装臵连接。
每座工井应设接地装置，接地电阻不应大于10欧姆。
在10％以上的斜坡排管中，应在标高较高一端的工井内设置防止电缆因热伸缩而滑落的构件。
结合四流中路电力管道敷设，说明设计及施工要求：电力管道的敷设一般采用直埋式或钢筋混凝土管廊式。
电力排管施工验收标准
电力排管施工验收标准电力施工中排管是重要组成部分，常见的电力排管验收标准主要由以下：(一)排管路径走向和通道断面，应与规划设计一致。
(二) 排管与其它管线、构筑物基础等最小允许间距应满足有关规程的要求。
严禁将电缆平行敷设于地下管道的正上方或正下方。
(三) 35～220kV排管和 18 孔及以上的6～20 kV管方式应采取（钢筋）混凝土全包封防护。
(四) 用于敷设单芯电缆的管材应选用非铁磁性材料。
(五)排管管材的内径不宜小于电缆外径或多根电缆包络外径的1.5 倍，且不宜小于150mm；内部应光滑无毛刺，管口应无毛刺和尖锐棱角，管材动摩擦系数应符合GB50217 规定。
(六)排管要求管孔无杂物，双向疏通检查无明显拖拉障碍。
(七)排管在10%以上的斜坡中，应在标高较高一端的工作井内设置防止电缆因热伸缩而滑落的构件。
(八)排管管路顶部土壤覆盖厚度不宜小于 0.5m。
(九)排管管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于 0.2%。
(十)排管管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求。
(十一)排管管孔端口应采取防止损伤电缆的处理措施。
(十二)排管在选择路径时，应尽可能取直线，在转弯和折角处，应增设工作井。
在直线部分，两工作井之间的距离不宜大于150m，排管连接处应设立管枕。
(十三)排管管道径向段应无明显沉降、开裂等迹象。
(十四)排管内所有管孔（含已敷设电缆）和电缆通道与变、配电站（室）连接处均应采用阻水法兰等措施进行防水封堵。
(十五)排管上方沿线土层内应铺设带有电力标识警示带，宽度不小于排管，地面应设置明显的警示标识。
(十六) 排管端头宜设工作井，无法设置时，应在埋管端头地面上方设置标识。
(十七)工作井应采用钢筋混凝土结构,设计使用年限不应低于50 年；防水等级不应低于二级。
(十八)工作井应无倾斜、变形及塌陷现象。
井壁立面应平整光滑，无突出铁钉、蜂窝等现象。
工作井井底平整干净，无杂物。
