实验四触摸屏上位机系统设计
触摸屏程序设计课程设计

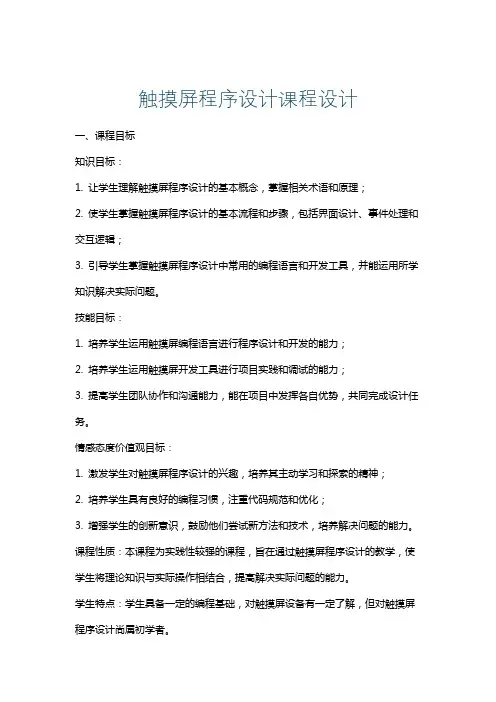

触摸屏程序设计课程设计一、课程目标知识目标：1. 让学生理解触摸屏程序设计的基本概念，掌握相关术语和原理；2. 使学生掌握触摸屏程序设计的基本流程和步骤，包括界面设计、事件处理和交互逻辑；3. 引导学生掌握触摸屏程序设计中常用的编程语言和开发工具，并能运用所学知识解决实际问题。
技能目标：1. 培养学生运用触摸屏编程语言进行程序设计和开发的能力；2. 培养学生运用触摸屏开发工具进行项目实践和调试的能力；3. 提高学生团队协作和沟通能力，能在项目中发挥各自优势，共同完成设计任务。
情感态度价值观目标：1. 激发学生对触摸屏程序设计的兴趣，培养其主动学习和探索的精神；2. 培养学生具有良好的编程习惯，注重代码规范和优化；3. 增强学生的创新意识，鼓励他们尝试新方法和技术，培养解决问题的能力。
课程性质：本课程为实践性较强的课程，旨在通过触摸屏程序设计的教学，使学生将理论知识与实际操作相结合，提高解决实际问题的能力。
学生特点：学生具备一定的编程基础，对触摸屏设备有一定了解，但对触摸屏程序设计尚属初学者。
教学要求：结合学生特点，注重理论与实践相结合，强调实践操作，让学生在实践中掌握触摸屏程序设计的方法和技巧。
同时，注重培养学生的团队协作能力和创新意识。
通过本课程的学习，使学生能够独立完成触摸屏程序设计项目，并为后续相关课程打下坚实基础。
二、教学内容1. 触摸屏基本原理与界面设计：- 触摸屏的工作原理与分类；- 界面设计原则与触摸屏界面布局；- 触摸屏界面元素的设计与实现。
2. 触摸屏编程语言与开发工具：- 常用触摸屏编程语言（如Java、Swift等）的基本语法；- 触摸屏开发工具（如Android Studio、Xcode等）的使用方法；- 触摸屏程序调试与优化技巧。
3. 触摸屏事件处理与交互逻辑：- 触摸屏事件类型与处理机制；- 交互逻辑设计方法与实例分析；- 触摸屏程序性能优化策略。
4. 实践项目与团队协作：- 触摸屏程序设计实例分析与实操；- 团队协作模式与分工；- 项目进度控制与成果展示。
触摸屏控制实验设计报告
触摸屏控制实验设计报告一、实验目的：本实验旨在探究触摸屏控制的原理和方法，通过搭建触摸屏控制系统、设计相应的控制算法，实现对指定目标的精确控制。
通过该实验，能够深入了解触摸屏控制技术的应用、特点以及优缺点，提高对触摸屏控制系统设计的理解和能力。
二、实验原理：触摸屏控制利用电容触摸屏的测量原理，通过在触摸屏表面均匀布置的电容传感器，测量触摸物体（例如手指）在触摸屏表面的电容变化，从而获得触摸物体的坐标信息。
电容传感器是由两层导电层和介电层构成，当触摸物体靠近时，电容传感器之间的电容值会发生变化，通过测量这种电容变化，可以确定触摸位置。
触摸屏控制是一种简单、直观、灵敏的人机交互方式。
三、实验内容和步骤：1.搭建触摸屏控制系统：根据所提供的材料和实验装置，组装并搭建一个简单的触摸屏控制系统。
2.设计控制算法：根据实验要求，设计相应的触摸屏控制算法，实现对指定目标的精确控制。
可以根据需要选择适合的控制算法，例如PID控制算法。
3.进行实验测量：使用触摸屏控制系统进行实验测量。
在实验中，可以模拟不同的控制场景和操作要求，比如在屏幕上模拟运动目标，观察控制系统的响应情况。
4.数据分析和结果展示：根据实验测量结果，进行数据分析，评估实验设计的合理性和控制算法的性能。
可以通过图表等方式展示实验结果，以便更好地理解实验现象和结果。
四、实验设备和材料：1.触摸屏控制装置（包括触摸屏模块、控制器等）2.电源适配器（用于为控制装置供电）3.电脑或单片机（用于与控制装置进行通信）4.数据线和连接线（用于连接各部分设备）5.相关软件和工具（用于实验配置和数据处理）五、实验安全注意事项：1.实验过程中注意触摸屏和相关设备的正确使用和操作，避免操作错误导致的设备损坏或人身伤害。
2.在实验过程中注意电源使用的安全性，避免电源过压或过流等问题。
3.实验过程中保持实验场所的整洁和安全，防止发生安全事故。
六、实验预期结果：通过本实验，预期可以实现以下结果：1.成功搭建触摸屏控制系统，实现对指定目标的精确控制。
上位机设计方案范文

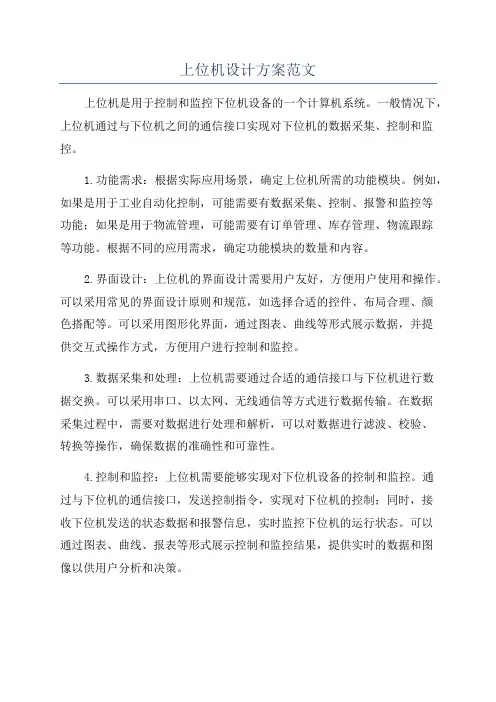

上位机设计方案范文上位机是用于控制和监控下位机设备的一个计算机系统。
一般情况下，上位机通过与下位机之间的通信接口实现对下位机的数据采集、控制和监控。
1.功能需求：根据实际应用场景，确定上位机所需的功能模块。
例如，如果是用于工业自动化控制，可能需要有数据采集、控制、报警和监控等功能；如果是用于物流管理，可能需要有订单管理、库存管理、物流跟踪等功能。
根据不同的应用需求，确定功能模块的数量和内容。
2.界面设计：上位机的界面设计需要用户友好，方便用户使用和操作。
可以采用常见的界面设计原则和规范，如选择合适的控件、布局合理、颜色搭配等。
可以采用图形化界面，通过图表、曲线等形式展示数据，并提供交互式操作方式，方便用户进行控制和监控。
3.数据采集和处理：上位机需要通过合适的通信接口与下位机进行数据交换。
可以采用串口、以太网、无线通信等方式进行数据传输。
在数据采集过程中，需要对数据进行处理和解析，可以对数据进行滤波、校验、转换等操作，确保数据的准确性和可靠性。
4.控制和监控：上位机需要能够实现对下位机设备的控制和监控。
通过与下位机的通信接口，发送控制指令，实现对下位机的控制；同时，接收下位机发送的状态数据和报警信息，实时监控下位机的运行状态。
可以通过图表、曲线、报表等形式展示控制和监控结果，提供实时的数据和图像以供用户分析和决策。
5.用户管理和权限控制：上位机可能需要支持多用户访问和操作，需要具备用户管理和权限控制的功能。
可以通过用户名和密码来验证用户身份，并为不同的用户设置不同的权限，保证系统的安全和稳定性。
6.数据存储和分析：上位机可能需要对采集到的数据进行存储和分析。
可以采用数据库进行数据存储，通过SQL语句实现数据的查询和分析。
可以结合数据分析算法，对采集到的数据进行处理和挖掘，提取有价值的信息。
7.报警和通知机制：上位机可以设置报警和通知机制，用于在发生异常情况时及时通知用户。
可以通过短信、邮件、声音等方式向用户发送警报信息，提醒用户注意和采取措施。
上位机设计

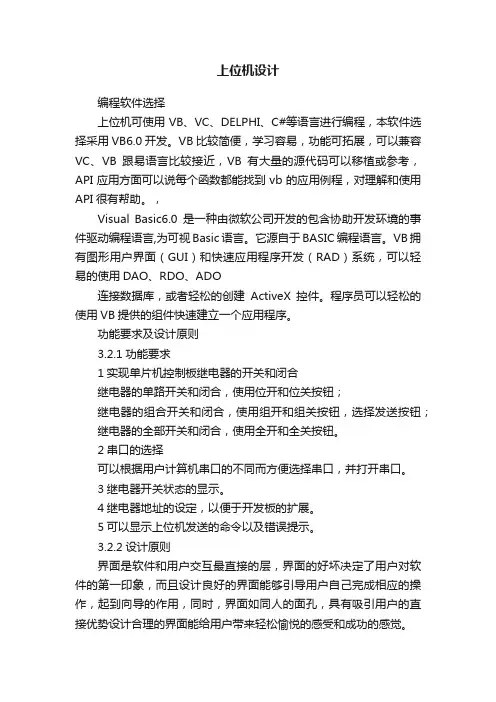

上位机设计编程软件选择上位机可使用VB、VC、DELPHI、C#等语言进行编程，本软件选择采用VB6.0开发。
VB比较简便，学习容易，功能可拓展，可以兼容VC、VB跟易语言比较接近，VB有大量的源代码可以移植或参考，API应用方面可以说每个函数都能找到vb的应用例程，对理解和使用API很有帮助。
，Visual Basic6.0是一种由微软公司开发的包含协助开发环境的事件驱动编程语言,为可视Basic语言。
它源自于BASIC编程语言。
VB拥有图形用户界面（GUI）和快速应用程序开发（RAD）系统，可以轻易的使用DAO、RDO、ADO连接数据库，或者轻松的创建ActiveX控件。
程序员可以轻松的使用VB提供的组件快速建立一个应用程序。
功能要求及设计原则3.2.1功能要求1实现单片机控制板继电器的开关和闭合继电器的单路开关和闭合，使用位开和位关按钮；继电器的组合开关和闭合，使用组开和组关按钮，选择发送按钮；继电器的全部开关和闭合，使用全开和全关按钮。
2串口的选择可以根据用户计算机串口的不同而方便选择串口，并打开串口。
3继电器开关状态的显示。
4继电器地址的设定，以便于开发板的扩展。
5可以显示上位机发送的命令以及错误提示。
3.2.2设计原则界面是软件和用户交互最直接的层，界面的好坏决定了用户对软件的第一印象，而且设计良好的界面能够引导用户自己完成相应的操作，起到向导的作用，同时，界面如同人的面孔，具有吸引用户的直接优势设计合理的界面能给用户带来轻松愉悦的感受和成功的感觉。
目前流行的界面风格有三种：单窗体、多窗体一届资源管理器风格，无论是那种风格以下规则是应该被重视的。
易用性，规范性，合理性，美观和协调性，独特性，快捷性，安全性，多窗口的应用与系统资源。
根据软件系统构成和界面设计原则，对软件界面进行粗略构思，以软件系统的各个功能为模块，考虑到软件的实用性，采用单窗体方式。
3.3 软件系统构成。
上位机设计方案范文

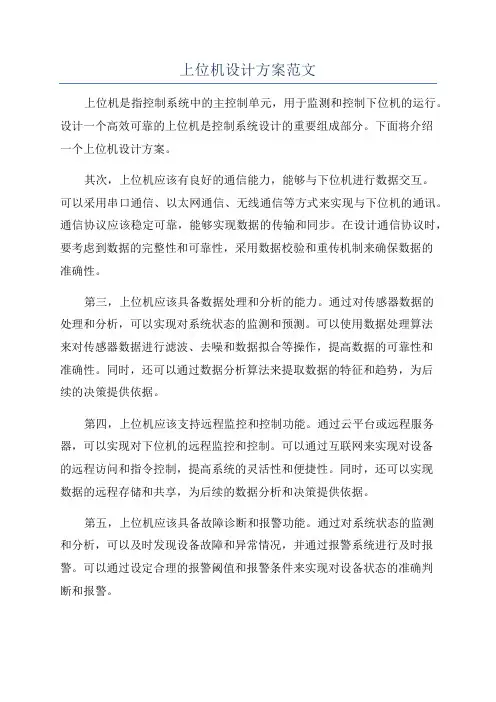

上位机设计方案范文上位机是指控制系统中的主控制单元，用于监测和控制下位机的运行。
设计一个高效可靠的上位机是控制系统设计的重要组成部分。
下面将介绍一个上位机设计方案。
其次，上位机应该有良好的通信能力，能够与下位机进行数据交互。
可以采用串口通信、以太网通信、无线通信等方式来实现与下位机的通讯。
通信协议应该稳定可靠，能够实现数据的传输和同步。
在设计通信协议时，要考虑到数据的完整性和可靠性，采用数据校验和重传机制来确保数据的准确性。
第三，上位机应该具备数据处理和分析的能力。
通过对传感器数据的处理和分析，可以实现对系统状态的监测和预测。
可以使用数据处理算法来对传感器数据进行滤波、去噪和数据拟合等操作，提高数据的可靠性和准确性。
同时，还可以通过数据分析算法来提取数据的特征和趋势，为后续的决策提供依据。
第四，上位机应该支持远程监控和控制功能。
通过云平台或远程服务器，可以实现对下位机的远程监控和控制。
可以通过互联网来实现对设备的远程访问和指令控制，提高系统的灵活性和便捷性。
同时，还可以实现数据的远程存储和共享，为后续的数据分析和决策提供依据。
第五，上位机应该具备故障诊断和报警功能。
通过对系统状态的监测和分析，可以及时发现设备故障和异常情况，并通过报警系统进行及时报警。
可以通过设定合理的报警阈值和报警条件来实现对设备状态的准确判断和报警。
最后，上位机应该具备良好的扩展性和可维护性。
在设计上位机时，要考虑到系统的扩展需求，为将来的功能拓展留下足够的接口和扩展性。
同时，还要考虑到系统的可维护性，合理组织代码结构，提供良好的文档和注释，方便后续的维护和升级。
总之，设计一个高效可靠的上位机需要考虑到用户界面设计、通信能力、数据处理和分析、远程监控和控制、故障诊断和报警，以及扩展性和可维护性等方面。
通过合理设计和实现，可以使上位机成为控制系统中的核心部分，提高整个系统的稳定性和可靠性。
c语言实训报告触模屏界面设计

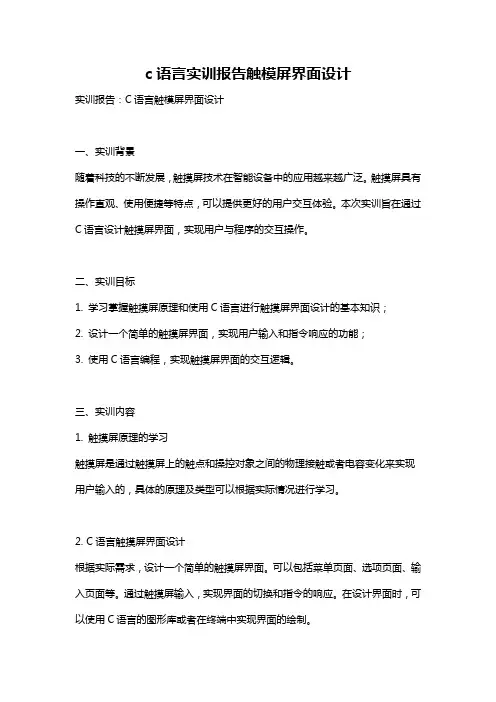

c语言实训报告触模屏界面设计实训报告：C语言触模屏界面设计一、实训背景随着科技的不断发展，触摸屏技术在智能设备中的应用越来越广泛。
触摸屏具有操作直观、使用便捷等特点，可以提供更好的用户交互体验。
本次实训旨在通过C语言设计触摸屏界面，实现用户与程序的交互操作。
二、实训目标1. 学习掌握触摸屏原理和使用C语言进行触摸屏界面设计的基本知识；2. 设计一个简单的触摸屏界面，实现用户输入和指令响应的功能；3. 使用C语言编程，实现触摸屏界面的交互逻辑。
三、实训内容1. 触摸屏原理的学习触摸屏是通过触摸屏上的触点和操控对象之间的物理接触或者电容变化来实现用户输入的，具体的原理及类型可以根据实际情况进行学习。
2. C语言触摸屏界面设计根据实际需求，设计一个简单的触摸屏界面。
可以包括菜单页面、选项页面、输入页面等。
通过触摸屏输入，实现界面的切换和指令的响应。
在设计界面时，可以使用C语言的图形库或者在终端中实现界面的绘制。
3. 界面交互逻辑的编写通过编写C语言程序，实现触摸屏界面的交互逻辑。
包括触摸屏输入的处理、菜单切换、选项选择、输入验证等功能。
可以根据实际需求，编写相应的逻辑代码。
在编写过程中，需要注意合理的代码结构和逻辑优化。
四、实训成果完成一个简单的触摸屏界面设计，实现用户的输入和指令的响应。
通过实际测试和操作，验证界面的功能和稳定性。
并撰写实训报告，总结实训过程中的经验和问题。
五、实训总结通过本次实训，我学习了触摸屏原理和C语言触摸屏界面设计的基本知识，并成功完成了一个简单的触摸屏界面设计。
实训过程中，我遇到了一些问题，如界面的响应速度、界面的布局等，通过不断的尝试和调整，最终解决了这些问题。
通过实际操作，我深刻体会到了触摸屏界面设计的重要性，以及合理的交互逻辑对用户体验的影响。
这对我今后的学习和工作都具有积极的意义。
智能多媒体教室上位机控制系统设计
智能多媒体教室上位机控制系统设计
智能多媒体教室上位机控制系统的设计
摘要：在基于无线通信控制的智能多媒体教室系统中，控制设备运行的方式有两种：一种是遥控（键盘）控制；一个是主机控制。
本文介绍了上位机控制系统的设计方案。
在上位机上设计控制代码，通过串口实现上位机与单片机的通信。
单片机与工作设备通过无线通信进行控制，实现上位机与工作设备之间的无线通信。
关键词：上位机串口通信无线控制
CLC编号：G64文件识别码：a物品编号：1673-9795（2022）04（a）-0145-02
在智能多媒体教室控制系统中，可以设计上位机图形界面的操作方式，教师通过鼠标操作来简单方便地实现对多媒体教室中的设备的控制。
整个工作系统的控制分为两种方式（见图1）：一种是上位机系统的图形界面控制；一种是按键（遥控）控制模式。
这两种模式都要求尽可能简单，并且在看到功能菜单时可以进行操作。
上位机页面设计思路
上位机页面设计思路
上位机页面的设计思路主要包括以下几个方面：
1. 页面布局和结构设计：上位机页面应该具有清晰的布局和简洁的结构，使用户能够快速找到所需的功能和信息。
可以采用经典的三栏布局，将功能区域、信息展示区域和操作区域划分开来。
2. 导航设计：在页面顶部或侧边可以设计导航栏或菜单，以便用户快速切换不同的功能模块或页面。
导航栏的设计应该易于理解和操作，可以使用明确的标签或图标来表示不同的功能模块。
3. 功能模块设计：根据上位机的具体功能，可以将不同的功能模块划分成不同的页面或区域。
每个功能模块应该有清晰的标题和说明，使用户明确该模块的作用和使用方法。
4. 数据展示和操作设计：上位机主要负责与下位机或设备进行数据交互，因此需要设计数据展示和操作的相关界面。
对于数据展示，可以使用表格、图表等形式，使用户可以清楚地看到当前数据的状态和趋势。
对于数据操作，可以设计按钮、输入框、滑块等控件，用户可以通过这些控件进行数据的输入和操作。
5. 响应式设计：考虑到上位机可能在不同的设备上使用，例如电脑、平板电脑、手机等，需要采用响应式设计，使界面能够自适应不同的屏幕尺寸和分辨率。
6. 色彩和界面风格设计：根据上位机的用途和用户群体，可以选择合适的色彩和界面风格。
可以根据企业的品牌形象、用户喜好或功能特点来选择合适的配色方案和界面风格，使用户在使用上位机时感到舒适和愉悦。
总之，上位机页面的设计思路主要包括合理的布局和结构、清晰的导航设计、功能模块的划分和设计、数据展示和操作设计、响应式设计以及色彩和界面风格的选择。
通过科学合理的设计，可以提高上位机的易用性和用户体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验四基于触摸屏的抢答器设计
实验目的：
1、进一步掌握基本逻辑指令及其应用；
2、了解PAC人机界面QuickPanel View/Control的基本结构；
3、掌握触摸屏编辑界面的使用、驱动的添加以及通信设置；
4、完成基于触摸屏的4路（或6路）抢答器的设计。
实验设备：
1、GE PACsystem RX3i可编程控制器实验台一台
2、触摸屏一台
2、计算机一台
3、网线一根
实验内容：
一、简单监控程序的设计和运行
1、创建新工程，完成硬件的配置。
2、启动复位电路的设计和运行
（1）在Target1中编制梯形图如图所示：
（2）下载并运行程序。
3、监控界面的绘制与运行。
（1）如图所示，创建一个新的触摸屏监控界面
（2）添加和修改驱动
（3）设置触摸屏的IP地址，在触摸屏上“Start”－“Setting”－“Network and Dial-up Connectoions”－“LAN1”－使用“软键盘”－“IP Address：10.0.0.3”－“Subnet Mask：255.255.255.0”－“OK”。
（4）设置触摸屏Target的属性IP与触摸屏IP一致：10.0.0.3。
（5）绘制监控界面，在Panel1中右键可以选择在图中添加：“线”、“圆”、“圆饼”、“按钮”、“跟踪曲线”、“数据入口”、“数据显示”等。
添加如图如示的：①两个“按钮”作为“开”、“关”按钮；②一个“圆”作为“显示灯”。
步骤：①“右键单击Panel1”－“Properties”－“Background Color”－选择“灰色”；
②Panel1中（灰色区域）－“右键单击”－“Button”－“右键单击Button”－“Properties”－“Label”－“open”，确定，“左键双击open按钮”－“Touch”标签，选择“Enable Touch Action Animat”，选择变量“Target1.I00201”
③Panel1中（灰色区域）－“右键单击”－“Button”－“右键单击Button”－“Properties”－“Label”－“close”，确定，“左键双击close按钮”－“Touch”标签，选择“Enable Touch Action Animat”，选择变量“Target1.I00202”；
④Panel1中（灰色区域）－“左键双击圆”－“Color”标签，选择“Enable Fill Color Anim”，选择变量“Target1.Q00001”，“ON”时颜色选择“绿色”，“OFF”时的颜色选择与底色相同的“灰色”，用来显示“电路的开关状态”；
（6）使用下载触摸屏界面。
4、运行PAC程序并实现监控。
五、基于触摸屏的4路（或6路）抢答器设计
1、控制要求：设计一个4路（6路）抢答器，任一组抢先按下抢答按钮后，相对应的台面上的灯亮，并用7段数码管显示抢答组号，同时锁定抢答器，使其他组抢答按钮无效；在按下复位开关后，主持人台上的灯亮，可重新开始抢答。
完成如图a所示界面的绘制，运行界面如图b所示。
（2）列出I/O分配表与编码表
表4-1 I/O分配表
表4-2 编码表
（3）编写程序，并标注必要的说明。
（程序写于背面）
六、思考：（可写于背面）
1.在触摸屏的通信设置过程中，包括哪几处IP地址的配置，它们有什么关系。
2.记录在基于触摸屏的抢答器设计过程中出现的问题、问题出现的原因及解决方法，并对结果进行分析。
3.编程和设置时，触摸屏上按钮的地址与ACC300上的地址能否一致，为什么？。
