给排水水管直径计算
建筑给排水管道管径的确定
建筑给排水管道管径的确定前言：本文根据《建筑给水排水设计规范》(GB50015-2003)（以下简称“规范”）的规定，通过计算，采用表格的形式列出了不同建筑给排水管道管径与卫生器具当量值之间的关系，及不同给水管材相互替换的规律，为设计工作提供了便利。
1.给水管道的管径：(1)计算原则：1. 本表以建筑给排水设计中常见的用水分散型公共建筑（如幼儿园、托儿所、养老院、门诊部、诊疗所、办公楼、商场、学校、医院、疗养院、休养所、集体宿舍2. 、旅馆、招待所、宾馆、客运站、会展中心、公共厕所等）为计算对象：3. 给水管道设计秒流量根据“规范”的规定，4. 按下式计算：q g=0.2αNg0.5式中的α值：建筑物名称α值幼儿园、托儿所、养老院 1.2门诊部、诊疗所 1.4办公楼、商场 1.5学校 1.8医院、疗养院、休养所 2.0集体宿舍、旅馆、招待所、宾馆 2.5客运站、会展中心、公共厕所 3.05. 管道流速按下表选定。
公称直径（mm）15～20 25～40 50～70 ≥80水流速度（m/s）≤1.0 ≤1.2 ≤1.5 ≤1.86. 关于管径：(1) 钢管、铸铁管已考虑锈蚀和沉垢的影响。
(2) 塑料管管径、管材系列根据《热塑性塑料管材通用壁厚表》（GB/T10798-2001）并已考虑到刚性与连接的要求。
(3) 不同(4) 管材的管径对照表：钢管公称DN15 DN20 DN25 DN32 DN40 DN50 DN70 DN80 DN100 DN125 DN150 直径铸铁管公称直径－－－－－DN50 DN70 DN80 DN100 DN125 DN150公称外径d20 d25 d32 d40 d50 d63 d75 －－－－热塑性塑料管壁厚 2.0 2.3 2.9 3.7 4.6 5.8 6.8 －－－－铝塑复合管公称外径d20 d25 d32 d40 d50 d63 d75 －－－－钢塑给水复合管公称直径DN15 DN20 DN25 DN32 DN40 DN50 DN65 DN80 DN100 DN125 DN150 说明：上表中“热塑性塑料管”为S5系列的规格；“铝塑复合管”为铝管搭接焊式铝塑复合管的规格。
【给排水】给水管径快速计算表
1、支管流速选择范围0..8～1.2m/s。 2、干管流速选择范围1.2～2m/s。 3、管段压力降选择范围0.3～0.5kgf/cm 。【3～5m扬程】 按压降与管段长度选管径 选择参数 流速m/s 压力降kgf/cm2 管段长度m 0.3 2 100 计算值 32.9 mm 0.25 L/s 0.9 m3/h
按水泵流量、预选管径与长度验算压降 选择参数 3 设计流量m /h 管径mm 管段长度m 70.00 100 10 计算值 2.5 0.18
流速 压力降
m/s kgf/cm2
计算方法： 1、黄色格填入实际要求参数。 2、填入管径，若计算值为红色，请加大管 3、计算值变绿，即为管径合格。
管路直径最大流量限制
最大流速(m/s) 2.04 1.69 2.12 2.01 2.26 2.33 2.44 2.45 2.49 2.69 2.72 2.71 最大流量(m3/h) 3.6 9.0 15.0 24.0 36.0 66.2 108.0 154.8 216.0 299.9 479.9 691.2
实际要求参数。 若计算值为红色，请加大管径规格。 ，即为管径合格。
2
管路直径最大流量
管径mm 25 38 50 65 75 100 125 150 175 200 250 300 最大流量(L/S) 1.00 2.50 4.17 6.67 10.00 18.40 30.00 43.00 60.00 83.30 133.30 192.00
计算管径 计算流量 计算流量

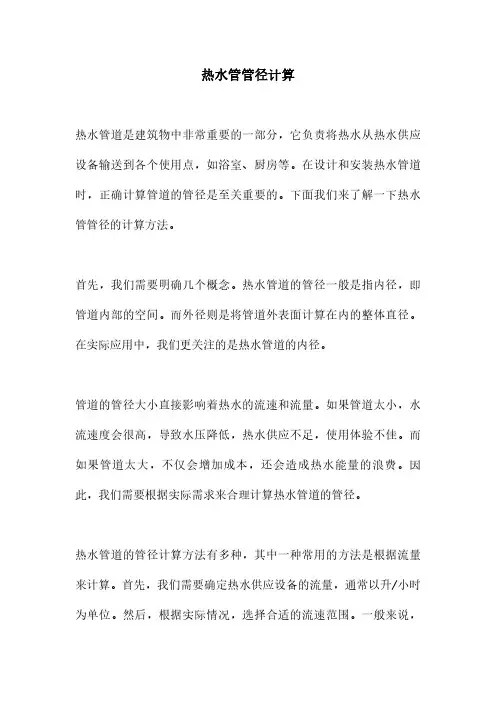

热水管管径计算
热水管管径计算热水管道是建筑物中非常重要的一部分，它负责将热水从热水供应设备输送到各个使用点，如浴室、厨房等。
在设计和安装热水管道时，正确计算管道的管径是至关重要的。
下面我们来了解一下热水管管径的计算方法。
首先，我们需要明确几个概念。
热水管道的管径一般是指内径，即管道内部的空间。
而外径则是将管道外表面计算在内的整体直径。
在实际应用中，我们更关注的是热水管道的内径。
管道的管径大小直接影响着热水的流速和流量。
如果管道太小，水流速度会很高，导致水压降低，热水供应不足，使用体验不佳。
而如果管道太大，不仅会增加成本，还会造成热水能量的浪费。
因此，我们需要根据实际需求来合理计算热水管道的管径。
热水管道的管径计算方法有多种，其中一种常用的方法是根据流量来计算。
首先，我们需要确定热水供应设备的流量，通常以升/小时为单位。
然后，根据实际情况，选择合适的流速范围。
一般来说，热水管道的流速范围为1-2米/秒。
在选择流速范围后，我们可以使用管道流量计算公式来计算管道的内径。
管道流量计算公式如下：Q=V×A其中，Q表示流量，V表示流速，A表示管道的横截面积。
根据公式，我们可以将流量除以流速，得到管道的横截面积。
然后，根据横截面积的大小，选择合适的管径。
在选择管径时，可以参考一些相关的标准和规范，如国家标准《建筑给水排水及采暖工程设计规范》。
除了流量计算方法，还有一些其他的计算方法，如压力损失法、经验公式法等。
这些方法各有特点，适用于不同的情况。
在实际应用中，我们可以结合多种方法来计算热水管道的管径，以确保设计和安装的准确性。
综上所述，热水管道的管径计算是热水供应系统设计中至关重要的一环。
正确计算管径可以确保热水供应的稳定性和高效性。
在进行计算时，我们可以根据流量、流速和管道横截面积等因素来选择合适的管径。
同时，我们还可以参考相关标准和规范，以确保计算结果的准确性和可靠性。
给排水管道等的计算规则
配管、配线工程量计算规则1、各种配管应区别不同敷设方式、敷设位置、管材材质、规格，以“延长米”为计量单位，不扣除管路中间的接线箱（盒）、灯头盒、开关盒所占长度。
2、配管工程中未包括钢索架设及拉紧装置、接线箱、盒、支架的制作安装，其工程量应另行计算。
3、管内穿线的工程量，应区别线路性质、导线材质、导线截面，以单线“延长米”为计量单位计算。
线路分支接头线的长度已综合考虑在项目基价中，不得另行计算。
照明线路中的导线截面大于或等于6mm2以上时，应执行动力线路穿线相应项目。
4、线夹配线工程量，应区别线夹材质（塑料、瓷质）、线式（两线、三线）、敷设位置（木、砖、混凝土结构）以及导线规格，以线路“延长米”为计量单位计算。
5、绝缘子配线工程量，应区别绝缘子形式（针式、鼓形、蝶式）、绝缘子配线位置（沿屋架、梁、柱、墙，跨屋架、梁、柱，木结构、顶棚内及砖、混凝土结构，沿钢支架及钢索）、导线截面积，以线路“延长米”为计量单位计算。
绝缘子暗配，引下线按线路支持点至天棚下缘距离的长度计算。
6、槽板配线工程量，应区别槽板配线位置（木结构、砖、混凝土结构）、导线截面、线式（二线、三线），以线路“延长米”为计量单位计算。
7、塑料护套线明敷工程量，应区别导线截面、导线芯数（二芯、三芯）、敷设位置（木结构、砖、混凝土结构、沿钢索），以单根线路“延长米”为计量单位计算。
8、线槽配线工程量，应区别导线截面，以单根线路“延长米”为计量单位计算。
9、钢索架设工程量，应区别圆钢、钢索直径（ 6、 9），按图示墙（柱）内缘距离，以“延长米”为计量单位计算，不扣除拉紧装置所占长度。
10、母线拉紧装置及钢索拉紧装置制作安装工程量，应区别母线截面、花篮螺栓直径（12、16、18）以“套”为计量单位计算。
11、车间带形母线安装工程量，应区别母线材质（铝、铜）、母线截面、安装位置（沿屋架、梁、柱、墙，跨屋架、梁、柱）以“延长米”为计量单位计算。
12、接线箱安装工程量，应区别安装形式(明装、暗装)、接线箱半周长，以“个”为计量单位计算。
给排水管道计算
给排水管道计算随着城市化进程和人口的增加，给排水系统的规划和设计变得越来越重要。
而在给排水系统的设计中，对于管道的计算是其中一个关键的步骤。
本文将介绍一些常见的给排水管道计算方法和原则。
1. 流量计算在给排水系统设计中，首先需要确定管道内流体的流量。
流量是设计过程中的一个基本参数，对于确定管道尺寸和材料的选取都有重要的影响。
流量的计算可以根据目标水流量和系统所需的工作压力来进行。
常见的流量计算方法包括单位时间内的流量计算和单位面积内的流量计算等。
2. 压力损失计算管道中的水流在运动过程中会发生一定的阻力和压力损失。
在给排水系统的设计中，需要计算管道的压力损失，以便确定管道尺寸和材料的选择。
常见的压力损失计算方法包括经验公式法、试验法和数值模拟法等。
3. 管道尺寸计算确定管道尺寸是给排水系统设计中的关键环节之一。
管道尺寸的选择需要考虑流量、压力损失、材料和经济性等因素。
常见的管道尺寸计算方法包括经验公式法、经验系数法和利用流体动力学原理的数值模拟法等。
4. 材料选择在给排水管道的设计中，材料的选择是一个关键的决策。
材料的选择需要考虑到水质、流量、压力和使用寿命等因素。
常见的材料有钢管、铸铁管、铜管、塑料管等。
根据不同的工程要求，选择合适的材料可以提高管道的使用寿命和可靠性。
5. 排水计算在给排水系统设计中，排水计算是其中一个重要的环节。
排水计算主要是为了确定排水管道的尺寸和材料，以保证系统的正常排水。
排水计算需要考虑到排水的流量、排水的速度和管道的坡度等因素。
常见的排水计算方法包括经验公式法、经验系数法和梯度法等。
综上所述，给排水管道计算是给排水系统设计中一个非常重要的环节。
通过合理的流量计算、压力损失计算、管道尺寸计算、材料选择和排水计算等，可以保证给排水系统的正常运行和安全性。
在实际的设计过程中，需要综合考虑各种因素，并根据具体工程情况进行细致的计算和分析。
给排水管道计算规则
给排水管道计算规则一、管道工程量计算规则1. 管道安装工程量按设计管道中心线长度以“m”计算，不扣除阀门及管件（包括减压器、疏水器、水表、伸缩器等成组安装）所占的长度。
2. 室内管道已计价的不计算配管；室外管道已计价的，不再计算泵房、水塔的配管。
3. 室内管道支架已计价的，室外管道支架按已计价管道长度（不包括由泵房、水塔引入室内的管道长度）每10m计算一个。
4. 室内管道安装工程的室内设施用房、消防用房的管道支架不计算。
5. 室外管道支架，按设计图示尺寸以“t”计算重量。
6. 室内管道安装工程的室内设施用房、消防用房的管道不计算。
7. 管道安装定额不包括水压试验或灌水试验费用，应按施工组织设计规定，另行计算。
8. 管件按主管系统统筹计算，计入相应管道安装单价中。
9. 管件重量已在管道安装定额中考虑，不再另行计算。
10. 管井中管道按设计图示尺寸以“m”计算，执行管道安装相应项目。
二、室内管道支架工程量计算规则1. 室内各种管道支架，以“t”计算，不扣除离心式空调设备冷凝水接头的重量。
2. 室内管道已计价的各种支架，不再计算管道支架。
3. 室内采暖工程的采暖干管，不计算支架。
4. 室内采暖工程的采暖立管，其支架按已计价管道长度每10m计算一个。
5. 室内采暖工程的采暖水平干管和水平支管，其支架按已计价管道长度每10m 计算一个。
6. 室内采暖工程的采暖水平支管和采暖立管，其支架按已计价管道长度每10m 计算一个。
7. 室外管道支架按已计价室外管道每10m长度（DN≥100）计算一个；保温管道保温材料每10m长度（DN≥100）计算一个；不保温管道每10m长度（DN≥100）计算一个。
8. 室外无基础管沟（管基为-2m）内支架按管沟长度每10m计算一个；有基础管沟（管基为-3m）内支架按管沟长度每10m计算一个。
水管管径计算公式
水管管径计算公式水管管径的计算，这可是个在给排水工程中相当重要的环节。
要是管径算错了，那麻烦可就大啦！咱们先来说说为啥要算准水管管径。
就好比咱们家里的水龙头，如果管径选小了，水流量就小得可怜，你着急洗手的时候，那水慢悠悠地流，能把人急死；要是管径选大了呢，又浪费材料和成本，不划算嘛。
那到底怎么算水管管径呢？这就得用到一些公式啦。
常见的计算方法跟水的流量、流速还有管道的阻力有关系。
先来说说流量。
流量就好比是在一定时间内通过水管的水的总量。
比如说，你家洗澡喷头一分钟喷出了多少水，这就是流量。
计算流量的时候，咱们得考虑用水设备的种类和数量。
比如说，一个普通的淋浴喷头，每分钟的流量大概在 6 升到 12 升之间。
要是你家同时开着两个喷头洗澡，那流量就得乘以 2 啦。
再说说流速。
流速就是水在水管里流动的速度。
流速太快，水管可能会承受不住压力，容易出问题；流速太慢，又达不到咱们用水的需求。
一般来说，生活用水的流速在 0.5 米每秒到 2 米每秒之间比较合适。
然后就是管道阻力。
这个有点复杂，简单来说，就是水在水管里流动的时候遇到的阻碍。
水管的材质、长度、弯头的数量等等都会影响管道阻力。
那具体的计算公式是啥呢？一般用这个公式：管径= √（4×流量÷（π×流速））。
我给您举个例子吧。
比如说，有个小区要设计供水管道，预计每天的用水量是 500 立方米，一天按 24 小时算，那每小时的流量就是500÷24 ≈ 20.83 立方米。
假设流速选 1.5 米每秒，那咱们来算算管径。
管径= √（4×20.83÷（3.14×1.5））≈ 0.51 米，也就是 510 毫米。
所以，这个小区的供水管道管径可以选 500 毫米左右的。
不过，实际计算的时候可没这么简单。
还得考虑很多其他因素。
比如说，要是管道太长，压力损失就大，可能就得选大一点管径；要是有很多弯头和分支，也会增加阻力，管径也得适当加大。
给排水管道定额总结
给排水管道定额总结摘要：本文旨在总结给排水管道的相关定额，包括给水管道、排水管道和雨水管道的常用定额。
通过对这些定额的介绍和解释，读者可以了解到在给排水管道设计和施工过程中所需遵守的相关规范和标准，以保证管道系统的正常运行和安全性。
一、给水管道定额1. 管材选择：(1) 铸铁管：一般用于建筑物内部输水管道，主要有灰口铸铁管和白口铸铁管两种。
(2) 镀锌管：适用于建筑物外部及室内部分潮湿环境下的输水管道。
(3) 不锈钢管：适用于特殊环境下的输水管道，如高温、腐蚀等情况。
2. 管道直径：(1) 主管道：根据建筑物用水需求和压力要求选择合适的管道直径，一般为DN15-DN300。
(2) 配管道：根据分支管道的需求和流量要求选择合适的管道直径，一般为DN15-DN150。
3. 管道斜率：(1) 水平管道：0.5%-1%。
(2) 垂直管道：2%-5%。
4. 管道支撑、固定和保温：(1) 支撑方式：根据管道材料和直径选择合适的支撑方式，如吊架或支架。
(2) 固定方式：根据管道运行状态选择不同的固定方式，如伸缩接头或螺栓固定。
(3) 保温方式：一般采用保温套管或保温板进行保温处理。
二、排水管道定额1. 管材选择：(1) PVC-U排水管：适用于一般建筑物的排水系统，具有优良的耐腐蚀性和耐热性。
(2) PE排水管：适用于农村地区和一些特殊环境下的排水系统，具有较好的耐寒性和耐压性。
2. 管道直径：(1) 主管道：根据建筑物排水需求和流量要求选择合适的管道直径，一般为DN50-DN300。
(2) 分支管道：根据具体需求和流量要求选择合适的管道直径，一般为DN50-DN150。
3. 管道坡度：(1) 水平管道：0.5%-1%。
(2) 垂直管道：2%-5%。
4. 排气和安装附件：(1) 排气装置：根据管道设计要求选择合适的排气装置，避免管道内部气阻。
(2) 安装附件：如检查井、转角可开门等，根据具体情况进行安装，方便维修和检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
给排水水管直径计算
1 定义管线
2 选定给水类型
集中排水、平均排水
3 设置供水点的水流量（单位l/s*kh 系数）
4 设置单侧供水、双侧供水、不供水（供水点到第一个井点）
5 定义环干管（主输水量干线）
6 预赋管径
7 水压标准
井点：自然标高 设计标高（相互转换） 注：6层标准建筑28m ，水节点水压2.8mPa 。
（2.8倍标准大气压）统一标准
8 消除定义消防流量
9 定义预报废管道 （管道局部损失系数）
10 平差计算
11 计算书检查
千米损失量≥3.0，需要更改管径（增大）
千米损失量≤0.1，需要更改管径（减小）
12 标注
管线标注、管井标注、
注：井口设置尽量安装在人行上，人行道宽度在3.5m 以上
排污
雨水 电路
1、雨水管定义
设置参数，自定义生成雨水管线及井口点，管道参数
2、自定义雨水管井点口标高（高－低）
3、回水面积成形
A．转路线为中红线
B．自动划分面积
C．自动布置参数块
存在问题，当雨水管线没有全部连接通时，自动划分及生成参数块不完整，可以自己手动布置参数
4、定义下流节点
5、管道坡度定义（尺寸、标高）
6、雨水计算（雨水管径及深度）
给排水
1、先雨水、后污水
2、道路中线（断线改多段线）
3、管径大小深度依据道路宽度位置基准点高度
4、雨、污水管中线对称
5、起点－河流支管网
红城市主道路中线
粉雨水管线
棕污水管线
蓝回水面积
青生成管线。
