接地装置检查维护规程
接地装置检查维护规程
1、接地装置的连接
①、在接地装置中，各接地体的连接应牢固可靠。
在有强烈腐蚀的情况时，应采用镀锌的接地体。
接地装置除必须断开处以螺栓连接外，均需焊接。
焊接时应搭接的长度：圆钢为直径的6倍，并双面焊牢；扁钢为带宽的两倍，并三面焊牢。
暴露在大气中的接地引下线，多采用镀锌钢绞线
②接地极沟底面应平整，并应清除可能影响接地体与土壤接触的杂物。
接地体不应有明显弯曲，扁铁一律立放。
回填土应取好土，并应留高度200毫米的防沉层接地引下线不得埋混凝土基础中，与线杆接地螺孔的连接应接触良好。
③采用架空地线直接引入地下时，引下线应与杆身紧靠，每隔1-1.5米，与杆身固定牢固。
④测量接地电阻，应在干燥的季节进行，电阻值应符合运行规程的规定。
2、降低接地电阻的方法
①、为了降低输电线路杆塔和避雷线的接地电阻，应首先尽可能利用杆塔金属基础，钢筋水泥基础，水泥杆的底盘、卡盘、拉线盘等自然接地。
当接地电阻不满足要求时，再增加人工接地体。
人工接地体应尽量利用杆塔基础坑及施工时已使用的坑来埋没，这样既减少土方量，又可深埋，还能避免地表干湿变化的影响。
接地体应尽可能埋设在土壤电阻率低的土层内。
3、接地体应每隔5年测试一次。
附：接地体和地线的最小规格
本规程于2000年10月修订，自修订之日起执行。
2000年10月。
接地装置施工及验收规范
接地装置施工及验收规范一、引言接地装置是电气设备必备的安全保护装置，是保护人身安全，阻止电气设备发生触电危险的重要措施之一。
本文档旨在规范接地装置的施工及验收流程，确保接地装置的质量和安全性。
二、施工要求2.1 材料选用•接地装置的主体采用导电性能优良的材料，如铜或铜合金。
•接地装置所需的焊接材料应符合相关标准规定，并经过质量检验合格。
2.2 施工人员•施工人员应具备相关电气设备安装和施工经验，熟悉接地装置的安装要求。
•施工人员应接受相关的安全培训，了解施工现场的危险源和应急处理措施。
2.3 施工前准备•在施工现场，应设立安全警示标识，警示非相关人员进入施工区域。
•确定施工现场的排水状况，并采取相应的措施，避免施工过程中的积水问题。
2.4 施工流程1.清理施工现场，确保施工区域干净整洁。
2.按照设计要求和施工图纸布置接地线路。
3.进行接地装置的焊接、连接和固定，确保接地装置的牢固可靠。
4.在焊接接地装置过程中，保证操作人员的人身安全，做好防护工作。
5.确保接地装置与设备的有效连接，通过电阻测试验证接地装置的质量。
2.5 施工验收1.确认接地线路的连接正确，接地装置与设备的连接良好，焊接牢固。
2.进行接地装置的电阻测试，测试结果应符合相关标准规定。
3.对施工质量进行全面检查，包括接地装置的焊接质量，连接处的绝缘性能等。
4.编制施工验收报告，记录施工过程中的问题和整改情况。
5.经过验收合格的接地装置方可投入使用。
三、验收标准接地装置的施工验收应符合以下标准： - 接地线路的连接牢固，无松动现象。
- 接地装置的电阻值符合设计要求，一般应小于等于1欧姆。
- 接地装置与设备的连接良好，无虚焊、错焊等现象。
- 接地装置的材料符合相关标准要求，无破损、老化等情况。
- 接地装置的施工质量符合相关标准要求。
四、安全注意事项•在施工过程中，必须严格遵守相关安全操作规程，防止触电和其他安全事故的发生。
•施工现场应配备必要的安全设施，避免施工人员受到伤害。
QCSG10703—2007接地装置运行维护规程
接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2006 电气装置安装工程电气设备交接试验标准GB 50169-2006 电气装置安装工程接地装置施工及验收规范GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分）DL 408-1991 电业安全工作规程（线路部分）DL 437－1991 高压直流接地极技术导则DL 475－2006 接地装置工频特性参数的测量导则DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 887-2004 杆塔工频接地电阻测量DL/T 5224-2005 高压直流输电大地返回运行系统设计技术规定Q/CSG 1 0007-2004 电力设备预防性试验规程3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。
3.2 运行单位可根据本规程制定实施细则或补充规定，结合本规程同时使用。
4 运行标准4.1 接地装置运行的一般要求4.1.1 电气装置接地包括工作接地、保护接地、防雷接地和防静电接地，接地装置应充分利用自然接地体并应校核其热稳定。
防雷与接地系统维护保养规程
操作规程如下：
1.检查避雷针、线、带及下引线，发现锈蚀及时除锈并粉刷银粉漆；
2.当导线锈蚀超过截面积的三分制一，或折断必须进行更换；
3.电气系统检修后，应检查接地线连接是否牢靠；
4.房屋维修时，或建筑本身形状变动时，应检查防雷装置的防护范围是否出现缺口；
防雷与接地系统维护保养规程
为防止接地线和接地体因外力破坏损伤或断裂，接地体因腐蚀或土壤变化接地电阻而发生变化，应定期进行检查和测试。
防雷与接地系统的检查内容和频次：
1.每季度检查系统导线不应有锈蚀，锈蚀损毁部分不应超过截面的三分之一，
2.接触部件焊点不应有开焊，双面焊接长度不小于10厘米；
3.每年雨季前，测试接地电阻值；每两年请专业检测单位进行检测；
11.
5.定期检查接闪器有无融化和折断，避雷瓷瓶有无裂纹缺损；
6.检查明装下引线装设交叉或平行的电力电缆；
7.检查施工因挖土、铺设管道、种树而挖断接地装置。
8.避雷针机器接地装置不得设在行人经常通过或堆放易燃物的地方；
9.对装有避雷针或带的构架，不准装设低压线或通讯线等；
10.雷暴过后检查电涌保护器指示窗是否变色；外壳是否爆裂；接线端是否变色；
接地装置检修细则
规章制度编号：国网（运检/4）12***-2016 国家电网公司变电检修通用管理规定第20分册接地装置检修细则国家电网公司二〇一六年十月目录前言 (II)1 检修分类及要求 (1)1.1 A类检修 (1)1.1.1 A类检修定义 (1)1.1.2 检修项目 (1)1.1.3 检修周期 (1)1.2 B类检修 (1)1.2.1 B类检修定义 (1)1.2.2 检修项目 (1)1.2.3 检修周期 (1)1.3 C类检修 (1)1.3.1 C类检修定义 (1)1.3.2 检修项目 (1)1.3.3 检修周期 (1)1.4 D类检修 (1)1.4.1 D类检修定义 (1)1.4.2 检修项目 (1)1.4.3 检修周期 (2)2 专业巡视要点 (2)3 检修关键工艺质量控制要求 (2)3.1 检修通用部分 (2)3.1.1 安全注意事项 (2)3.1.2 检修关键工艺质量控制 (2)3.2 接地装置检修 (3)3.2.1 接地线检修 (3)3.2.2 水平接地体检修 (4)3.2.3 垂直接地体检修 (4)3.3 防雷接地装置检修 (5)3.3.1 安全注意事项 (5)3.3.2 关键工艺质量控制 (5)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修通用管理规定和反事故措施（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电检修通用管理规定》编制的第20分册《接地装置检修细则》，适用于35kV及以上变电站接地装置。
本细则由国家电网公司运维检修部负责归口管理和解释。

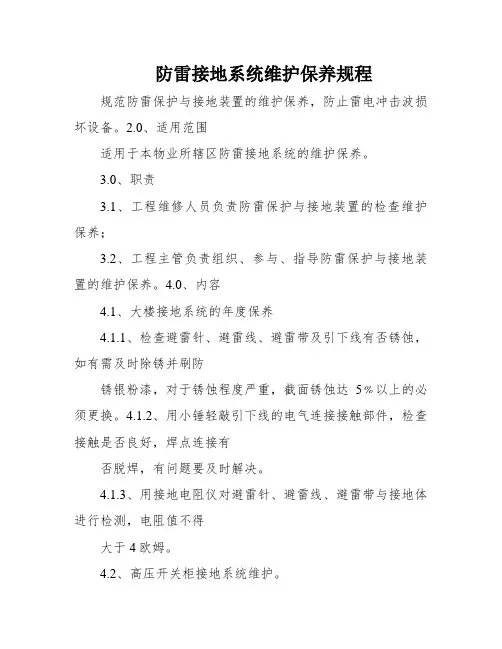

防雷接地系统维护保养规程
防雷接地系统维护保养规程规范防雷保护与接地装置的维护保养，防止雷电冲击波损坏设备。
2.0、适用范围
适用于本物业所辖区防雷接地系统的维护保养。
3.0、职责
3.1、工程维修人员负责防雷保护与接地装置的检查维护保养；
3.2、工程主管负责组织、参与、指导防雷保护与接地装置的维护保养。
4.0、内容
4.1、大楼接地系统的年度保养
4.1.1、检查避雷针、避雷线、避雷带及引下线有否锈蚀，如有需及时除锈并刷防
锈银粉漆，对于锈蚀程度严重，截面锈蚀达5﹪以上的必须更换。
4.1.2、用小锤轻敲引下线的电气连接接触部件，检查接触是否良好，焊点连接有
否脱焊，有问题要及时解决。
4.1.3、用接地电阻仪对避雷针、避雷线、避雷带与接地体进行检测，电阻值不得
大于4欧姆。
4.2、高压开关柜接地系统维护。
4.2.1、每年对高压柜接地刀接地电阻、用接地电阻仪进行检测，电阻应不大于1
欧姆，如电阻过大，接地刀应与系统接地体重新焊接。
不限于一个接地点。
4.3、三相接地系统维护
4.3.1、三相四线系统中性线与接地体电阻不大于4欧姆，如电阻过大应增加系统
与中性线接地点、直到达到电阻复合要求。
4.3.2、电箱与系统接地应良好，接地电阻线应不小于6平方毫米，每年应对电箱
4.3.2、电箱与系统接地应良好，接地电阻线应不小于6平方毫米，每年应对电箱。
QCSG 10703―2021 接地装置运行维护规程
QCSG 10703―2021 接地装置运行维护规程Q/CSG 10703―2021接地装置运行维护规程1 范围本规程规定了电力系统发电、变电和输电设备接地装置的运行标准，规范了接地装置的运行维护。
本规程适用于中国南方电网有限责任公司所辖发电厂、35kV及以上变电站接地装置、高压直流换流站接地装置、高压直流接地极系统以及交、直流架空送电线路杆塔接地装置。
配电系统接地装置、调度通信综合楼及其它重要建筑物电气接地装置可以参照执行。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版。
凡是不注日期的引用文件，其最新版适用于本标准。
GB 50150－2021 电气装置安装工程电气设备交接试验标准 GB 50169-2021 电气装置安装工程接地装置施工及验收规范 GB/T 17949.1-2000 接地系统的土壤电阻率、接地电阻和地面电位测量导则第1部分：常规测量GBJ 65-1983 工业与民用电力装置的接地设计规范DL 408-1991 电业安全工作规程（发电厂和变电所电气部分） DL 408-1991 电业安全工作规程（线路部分） DL 437－1991 高压直流接地极技术导则1Q/CSG 10703―2021DL 475－2021 接地装置工频特性参数的测量导则 DL/T 620-1997 交流电气装置的过电压保护和绝缘配合 DL/T 621-1997 交流电气装置的接地 DL/T887-2021 杆塔工频接地电阻测量DL/T 5224-2021 高压直流输电大地返回运行系统设计技术规定 Q/CSG 1 0007-2021 电力设备预防性试验规程 3 总则3.1 电力系统接地装置是保证电网和电力设备安全运行的基础环节，各运行单位应按本规程要求，加强接地装置的运行管理，保证接地装置正常运行。
接地及过电压保护装置维护检修规程
接地及过电压保护装置维护检修规程1. 维护检修目的接地及过电压保护装置是电力系统中重要的安全设备，它的维护检修能够确保电力系统的稳定运行。
本规程旨在规范接地及过电压保护装置的维护检修工作，提高设备的可靠性和使用寿命，保障电力系统的安全运行。
2. 维护检修内容2.1 接地装置的维护检修接地装置作为电力系统中的安全防护装置，需要定期进行维护检修。
主要包括以下内容：•接地电阻的检查和测试：定期检查接地电阻是否正常，并进行必要的测试，确保接地电阻符合规定要求，保证电力系统的接地功能。
•接地装置的清洁和防腐处理：清洁接地装置表面，及时清除积尘和杂物，防止腐蚀和污染，延长接地装置的使用寿命。
•接地引线的检查和更换：检查接地引线的连接是否紧固可靠，如有松动及时进行调整。
若发现接地引线损坏或老化，需及时更换，保证电力系统的接地可靠性。
2.2 过电压保护装置的维护检修过电压保护装置用于对电力系统中的过电压情况进行检测和保护。
为了确保装置的正常运行，需进行以下维护检修工作：•检查过电压保护装置的确保电源：定期检查过电压保护装置的工作电源是否正常，如有问题需及时处理，确保装置能够正常工作。
•检查过电压保护装置的信号传输线路：定期检查过电压保护装置的信号传输线路是否畅通，如发现故障需及时修复，保证装置的信号传输正常。
•校验过电压保护装置的功能：定期进行过电压保护装置的功能校验，确保装置能够准确检测和保护电力系统中的过电压情况。
3. 维护检修周期3.1 接地装置的维护检修周期接地装置的维护检修周期根据装置的具体情况及运行环境而定，一般建议按照以下周期进行维护检修：•接地电阻的检查和测试：每年一次；•接地装置的清洁和防腐处理：每季度一次；•接地引线的检查和更换：每两年一次。
3.2 过电压保护装置的维护检修周期过电压保护装置的维护检修周期也根据装置的具体情况而定，建议按照以下周期进行维护检修：•检查过电压保护装置的电源：每年一次；•检查过电压保护装置的信号传输线路：每半年一次；•校验过电压保护装置的功能：每三年一次。
防雷防静电接地设施维护管理规定(3篇)
防雷防静电接地设施维护管理规定第一章总则第一条为了保障防雷防静电接地设施的正常运行，预防和减少雷击和静电危害，促进生产和生活的安全和稳定，制定本规定。
第二条本规定适用于所有使用防雷防静电接地设施的单位和个人。
第三条防雷防静电接地设施的维护管理应遵循科学、合理、稳定、经济的原则。
第四条防雷防静电接地设施的维护管理工作由专门的维护管理人员负责，相关单位和个人应积极配合。
第五条每年都应进行一次维护检查，确保设施运行正常。
第六条发现防雷防静电接地设施故障或变形时，应及时进行修复或更换。
第二章设施维护管理第七条防雷防静电接地设施的维护管理人员应具备相关的技能和知识，并接受过相关的培训。
第八条维护管理人员应制定详细的维护计划，包括巡检频率和维护措施。
第九条维护管理人员应制定巡检记录表，每次巡检都要详细记录设施的情况和发现的问题。
第十条设施维护管理人员应定期对设施进行清洁，防止积尘和腐蚀。
第十一条设施维护管理人员应定期测试和检查接地电阻，确保其符合标准要求。
第十二条维护管理人员对防雷防静电接地设施的问题应及时汇报给上级领导，协调解决。
第十三条设施维护管理人员应及时购买和更换损坏或老化的设备和材料，确保设施的正常运行。
第三章安全使用和维护第十四条防雷防静电接地设施的使用人员应接受相关的安全培训，了解设备的基本原理和使用方法。
第十五条使用人员应按照规定的操作程序正确使用设施，并定期进行设备自检。
第十六条使用人员在使用设施时，应避免过度使用和误用，防止设备损坏和事故发生。
第十七条使用人员应及时向维护管理人员报告设施故障或异常现象，禁止私自更改设备的结构和参数。
第十八条使用人员应定期参加维护管理人员组织的培训和讲座，了解最新的维护管理知识。
第十九条使用人员应保证设施周围的环境整洁，防止杂草和垃圾堆积。
第二十条使用人员应按照规定的频率更换设备和材料，确保设施的正常运行。
第二十一条使用人员应保持设施良好的状态，防止设施损坏和过期使用。
煤矿井下低压检漏保护装置的安装、运行、维护与检修细则
关于印发《煤矿井下保护接地装置的安装、检查、测定工作细则》、《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》、《煤矿井下低压电网短路保护装置的整定细则》的通知煤生字[1998]第237号各煤管局、省(区)煤炭厅(公司)、各直管矿务局(公司)、北京矿务局、神华集团公司、华晋焦煤公司、伊敏煤电公司、新疆生产建设兵团工业局: 为了保证煤矿井下安全供电,预防触电和电火化事故,根据《煤矿安全规程》的有关规定，部重新制定了《煤矿井下保护接地装置的安装、检查、测定工作细则》《煤矿井下低压检漏保护装置的安装、运行、维护与检修细则》《煤矿井下低压电网短路保护装置的整定细则》(以下简称《细则》)。
现将新《细则》印发给你们，部1978年颁发的《细则》同时废止。
各单位要认真组织机电人员学习、贯彻《细则》, 使井下供电系统的保护装置动作灵敏可靠，确保煤矿安全生产。
煤炭工业部一九九八年三月二十四日煤矿井下低压检漏保护装置的安装、运行、维护与检修细则第一章总则为了保证矿井和人身安全，根据《煤矿安全规程》（92年版）第434条的规定，特制定本细则。
第1条本细则仅适用于井下中性点不直接接地的1140V及以下动力、照明、电网中的各类检漏保护装置，包括各类设备中具有漏电闭锁、漏电跳闸及选择性漏电保护功能的保护单元（以下简称检漏保护装置）。
第2条凡从事井下电气设备安装、运行、维护与检修的人员均应熟悉本细则。
第3条对井下使用的检漏保护装置，各矿（井）必须设专人进行维护、检修和整定，并根据本细则的要求制定相应的管理制度，使检漏保护装置正常运行。
第4条检漏保护装置的防爆性能必须符合国标GB3836《爆炸性环境用防爆电气设备》的要求。
检漏保护装置的电气性能必须经煤炭系统归口检验单位检验合格。
第5条井下各变电所的低压馈电线上，应装设带漏电闭锁的检漏保护装置或有选择性的检漏保护装置。
煤（岩）电钻、照明馈电线上，必须装设有自动切断漏电馈电线的检漏保护装置。
gb50169-2016-电气装置安装工程接地装置施工及验收规范(条文说明)
中华人民共和国国家标准电气装置安装工程接地装置施工及验收规范GB 50169 - 2016条文说明修订说明《电气装置安装工程接地装置施工及验收规范》GB 50169-2016 ，经住房城乡建设部2016 年8 月18 日以第1260 号公告批准发布。
本规范是对《电气装置安装工程接地装置施工及验收规范》GB 50169-2006 的修订。
本规范上一版的主编单位是国网北京电力建设研究院（现中国电力科学研究院），参编单位是广东电力试验研究所、东北电业管理局第二工程公司、湖北电力建设一公司、北京电力建设公司、甘肃送变电工程公司、上海电力建设一公司、广州供电分公司、乐清市华夏防雷器材厂、武汉岱嘉电气技术有限公司、北京欧地安科技有限公司等，主要起草人是陈发宇、李谦、孙关福、孙克彬、余祥、穆德龙、雷宗灿、朱有山、马庆林、章国林、汪海涛、屈国庆、宋美云、佟建勋等。
本规范修订过程中，编制组进行了广泛的调查研究，总结了我国电气装置安装工程接地装置施工及验收的实践经验，同时参考了国外先进技术法规、技术标准。
为了方便广大设计、施工、科研、学校等单位有关人员在使用本规范时能正确理解和执行条文规定，《电气装置安装工程接地装置施工及验收规范》编制组按章、节、条顺序编制了本规范的条文说明，对条文规定的目的、依据以及执行中需注意的有关事项进行了说明，还着重对强制性条文的强制性理由作了解释。
但是，本条文说明不具备与规范正文同等的法律效力，仅供使用者作为理解和把握规范规定的参考。
目次1 总则............................................................................................................................. - 4 -2 术语............................................................................................................................. - 5 -3 基本规定........................................................................................................................... - 6 -4 电气装置的接地............................................................................................................... - 8 -4.1 接地装置的选择..................................................................................................... - 8 -4.2 接地装置的敷设..................................................................................................... - 9 -4.3 接地线、接地极的连接....................................................................................... - 10 -4.4 接地装置的降阻.................................................................................................... - 11 -4.5 风力发电机组与光伏发电站的接地................................................................... - 12 -4.6 接闪器的接地....................................................................................................... - 13 -4.7 输电线路杆塔的接地........................................................................................... - 13 -4.8 主（集）控楼、调度楼和通信站的接地........................................................... - 15 -4.9 继电保护及安全自动装置的接地....................................................................... - 16 -4.10 电力电缆金属于户层的接地............................................................................. - 16 -4.11 配电电气装置的接地 ......................................................................................... - 17 -4.12 建筑物电气装置的接地..................................................................................... - 17 -4.13 携带式和移动式用电设备的接地..................................................................... - 18 -4.14 防雷电感应和防静电的接地............................................................................. - 19 -5 工程交接验收................................................................................................................. - 20 -1 总则1.0.1 本条阐明了本规范编制的原则：为了保证接地装置的施工和验收质量而制定。
