微机原理期末试题及答案
微机原理期末试题及答案# 微机原理期末试题及答案## 一、选择题（每题2分，共20分）1. 微处理器中的ALU指的是：- A. 算术逻辑单元- B. 地址逻辑单元- C. 应用逻辑单元- D. 存储逻辑单元2. 以下哪个指令不属于CPU的基本操作指令？- A. 加法指令- B. 乘法指令- C. 取指令- D. 存储指令3. 在微机系统中，数据总线宽度决定了：- A. 内存容量- B. 地址总线宽度- C. 数据传输速度- D. 一次能传输的数据位数4. 微机系统的主存储器通常指的是：- A. ROM- B. RAM- C. 硬盘- D. 光盘5. 下列哪个不是微机系统的基本组成部分？- A. CPU- B. 主存储器- C. 输入设备- D. 打印机## 二、填空题（每空2分，共20分）6. 在微机系统中，CPU执行指令的过程通常分为四个阶段：取指令、_________、执行指令、_________。
7. 微机系统中的I/O设备通过_________与CPU进行通信。
8. 微机系统中，内存地址从0开始，地址范围通常是_________。
9. 微处理器的指令集是一组_________，定义了CPU可以执行的操作。
10. 微机系统中的中断机制允许_________在某些条件下暂停当前程序的执行，转而执行其他程序。
## 三、简答题（每题15分，共30分）11. 简述微机系统中的总线结构及其作用。
12. 解释微机系统中的DMA（直接存储器访问）机制，并说明其优点。
## 四、计算题（每题15分，共30分）13. 假设有一个8位微处理器，其ALU可以执行加法操作。
如果ALU的输入为01101000B和10101010B，请计算结果，并说明是否有溢出。
14. 给定一个微机系统的时钟频率为2GHz，计算其在一个周期内可以执行的最大指令数，如果每个指令需要4个时钟周期。
## 答案1. A2. D3. D4. B5. D6. 解码指令、写回结果7. I/O控制电路8. 从0到2^n-1（n为地址总线宽度）9. 指令格式和操作码10. 硬件设备或软件中断11. 微机系统的总线结构主要包括数据总线、地址总线和控制总线。
微机期末复习题2及答案,华工微机考试试卷,华南理工习题资料,.
综合练习二一、选择题:1、(78.62510= CA (116.A16B (1111000. 1012C (4E.A16D (01111000.1010BCD2、若X=-0110101,Y=+1011010,则 [X]补= C(1, [Y]补= B(2 ,[-Y/2]补= D(3。
(1A 10110101 B 00110101 C 11001011 D 11001010(2A 11011010 B 01011010 C 10100110 D 00100110(3 A 00101101 B 10101101 C 10010011 D 110100113、若8088 CPU的寄存器AL和BL中分别存放了两个单字节带符号数A9H 和6FH,若要判别两数的大小,应先做减法操作,然后根据标志位D(1进行判别。
当CPU 执行比较指令CMP AL, BL 后,标志位OF和SF分别为 C (2。
(1 A CF B SF C OF D SF和OF(2 A 0和0 B 0和1 C 1和0 D 1和14、已知CS=1000H ,DS=2000H ,ES=3000H ,BX=0200H,SI=0300H,8086/8088CPU 执行指令MOV AX,[BX+SI],应从A(1逻辑段中取出源操作数,该操作数所在单元的逻辑地址为C(2,执行该指令时,CPU的20根地址线上出现的信号为B(3。
(1A 数据段 B 代码段 C 堆栈段 D 附加段(2A 1000H∶0500H B 3000H∶0500H C 2000H∶0500HD 20500H(3A 10500H B 20500H C 30500H D 00500H5、8253外接频率为1MHZ的时钟信号,若控制字设置为35H,则8253将工作于(1C ,可定时的最大时间为B(2,应写入计数器的16位计数初值是(3A 。
(1 A 计数通道0的方式1,按二进制计数 B 计数通道0的方式2,按二进制计数C 计数通道0的方式2,按BCD码计数D 计数通道1的方式2,按BCD码计数(2 A 9.999ms B 10ms C 65.535ms D 65.536ms(3 A 0 B 1 C 0100H D FFFFH8253 控制字SC1 SC0 RL1 RL0 M2 M1 M0 BCD0 0 通道0 0 0 计数器锁存0 0 0 方式0 0 二进制计数0 1 通道1 0 1 读/写低字节0 0 1方式1 1 BCD码计数1 0 通道2 1 0 读/写高字节0 1 0方式21 1 先读/写低字节0 1 1方式3后读/写高字节 1 0 0方式41 0 1方式56、典型的8088单CPU模式微机系统由C (1 组成,8088CPU主要由D (2组成。
微机原理_期末考试题库与答案(含3套试卷)(可编辑修改word版)
微型计算机原理与接口技术综合测试题一一、单项选择题(下面题只有一个答案是正确的，选择正确答案填入空白处)1．8086CPU 通过（ 1 ）控制线来区分是存储器访问，还是I/O 访问，当CPU 执行IN AL,DX 指令时，该信号线为（2 ）电平。
（1）A. M/ B. C. ALE D. N/(2) A. 高 B. 低 C. ECL D. CMOS2．n+1 位有符号数x 的补码表示范围为（）。
A. －2n < x < 2nB. －2n ≤ x ≤ 2n -1C. －2n -1 ≤ x ≤ 2n-1D. －2n < x ≤ 2n3.若要使寄存器AL 中的高4 位不变，低4 位为0，所用指令为（）。
A. AND AL, 0FHB. AND AL, 0FOHC. OR AL, 0FHD. OR AL 0FOH4．下列MOV 指令中，不正确的指令是（）。
A. MOV AX, BXB. MOV AX, [BX]C. MOV AX, CXD. MOV AX, [CX]5.中断指令INT 17H 的中断服务程序的入口地址放在中断向量表地址（）开始的4 个存贮单元内。
A. 00017HB. 00068HC. 0005CHD. 0005EH6.条件转移指令JNE 的条件是（）。
A.CF=0B. CF=1C. ZF=0D. ZF=17.在8086/8088 CPU 中，一个最基本的总线读写周期由（1 ）时钟周期(T 状态)组成，在T1 状态，CPU 往总线上发（2 ）信息。
⑴ A. 1 个 B. 2 个 C. 4 个 D. 6 个⑵A. 数据 B . 地址 C. 状态 D. 其它8.8086 有两种工作模式, 最小模式的特点是（1 ）,最大模式的特点是（2 ）。
⑴A. CPU 提供全部控制信号 B. 由编程进行模式设定C. 不需要8286 收发器D. 需要总线控制器8288⑵A. M/ 引脚可直接引用 B. 由编程进行模式设定C. 需要总线控制器8288D. 适用于单一处理机系统9.在8086 微机系统的RAM 存储单元器0000H:002CH 开始依次存放23H，0FFH，00H，和0F0H 四个字节，该向量对应的中断号是( )。
华南理工大学电工学期末考试试题试卷二及答案
1分
2分 半加器。 四、 （6 分） D 1 导通， D 2 截止 I 2 ＝0 1分
3分 1分 2分
I1 ＝
(12 + 3) mA＝5mA 3
五、 （10 分） 同步六进制计数器 （状态方程 4 分，状态表 4 分，指出功能 2 分）
华南理工大学《电子技术》 （机械类）期末考试试卷答案及评分标准
R2
C RB2 CE
uce
RE
LI •
6．在运算放大器电路中，引入深度负反馈的目的之一是使运放( (a)工作在线性区，降低稳定性 (b)工作在非线性区，提高稳定性 (c)工作在线性区，提高稳定性 7．比较器电路如图 1 所示，其传输特性为图 2 中( )。
uO
)。
ui
R1
- ∞
＋ ＋
R2
3V 图1
60 × 3.9 ≈ −28.9 2 + 61× 0.1
60 × ( 3. 9 / /3. 9 ) = −14 . 4 2 + 61 × 0.1
2分
2分
=−
1分
七、 （4 分） (1)R2，R3 构成串联电压负反馈 (2)R6，R4 支路为 T1 管提供偏流。 瞬时极性标注如图
1分 1分
华南理工大学《电子技术》 （机械类）期末考试试卷答案及评分标准
六、 （12 分）
电路如图所示，已知β=60，rbe=2kΩ，UBE=0.6V，要求： (1)估算此电路的静态工作点；(2)画出该电路的微变等效电路；(3)输出端不接负载 RL 时，求出 放大电路的输入电阻、输出电阻、电压放大倍数；(4) 求输出端接负载 RL = 3. 9 k Ω 时的电压放 大倍数。
第 2 页 共 4 页
华南理工自动化复试 微机原理微综合测试题一答案
“微机系统原理与接口技术”综合测试题一答案一、单项选择题1．（1）A （2）B2．B3．B4．D 注：8086中只有BX、BP、SI、DI可以用于这样的间接寻址，不过高档微机中其他寄存器也是可以的，这里着重考察8086。
5．C6．C7．（1）C （2）B8．（1）A （2）C9．B二、改错1．⨯堆栈操作应满足先进后出原则。
2．⨯CPU必须在执行完当前指令以后，才可以响应可屏蔽中断请求。
3．⨯8086CPU标志寄存器共有16位，其中只有9位有含义。
4．√（注：段内短转移只有直接形式，没有间接形式）三、填空题1．0D60H2．0FFFFH、0000H、0000H3．接口部件BIU、执行部件EU4．基本的输入/输出、选通的输入/输出、双向5．指令周期、总线周期、时钟周期6．NMI、INTR7．对端口的间接寻址方式、2558．1、2、AX , DX四、问答题略。
（第一题提示：IF标志位的用处。
）五、阅读程序并回答题1．0AA9AH、2233H （注：程序第三行显然应该是XCHG AX , BX）2．0000H、00FFH、0 六、编程：DATA SEGMENT AT 2000HORG 1000HDA TASRC DB 100DUP(?)ORG 1010HDA TADST DB 100DUP(?)DATA ENDSCODE SEGMENTASSUME CS:CODE, DS:DA TA, ES:DATASTART: MOV AX , DA TAMOV DS , AXMOV ES , AX ; 因为用到串操作语句，ES必须进行初始化，当; 然在ASSUME语句中也必须说明MOV CX , 100 ; 串长度MOV SI , OFFSET DATASRCADD SI , CX ; 使DS:SI指向源串的最后一个字节MOV DI , OFFSET DA TADSTADD DI , CX ; 使ES:DI指向目的串的最后一个字节STD ; 设置串传送的方向为地址减量的方向REP MOVSB ; 字节串传送MOV AH , 4CHINT 21H ; 结束CODE ENDSEND START(注意1. 数据段中AT和ORG用法；2. 串传送的方向必须是地址递减的方向；3. 考试时编程题最好也写上必要的注释；如程序不能完成，至少也要画上流程图)七、8255编程。

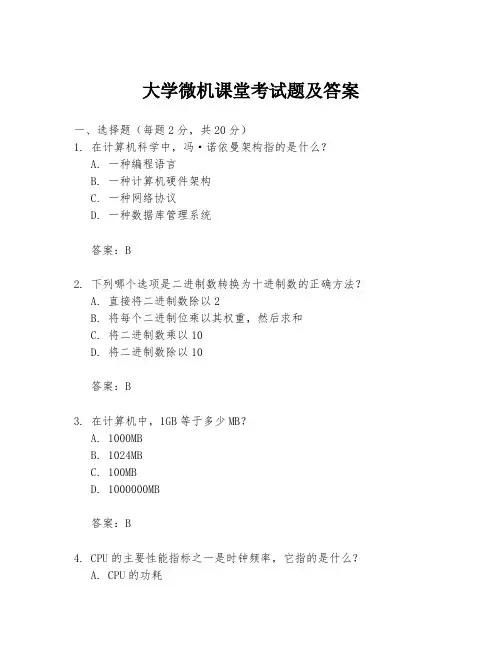

大学微机课堂考试题及答案
大学微机课堂考试题及答案一、选择题（每题2分，共20分）1. 在计算机科学中，冯·诺依曼架构指的是什么？A. 一种编程语言B. 一种计算机硬件架构C. 一种网络协议D. 一种数据库管理系统答案：B2. 下列哪个选项是二进制数转换为十进制数的正确方法？A. 直接将二进制数除以2B. 将每个二进制位乘以其权重，然后求和C. 将二进制数乘以10D. 将二进制数除以10答案：B3. 在计算机中，1GB等于多少MB？A. 1000MBB. 1024MBC. 100MBD. 1000000MB答案：B4. CPU的主要性能指标之一是时钟频率，它指的是什么？A. CPU的功耗B. CPU每秒可以执行的指令数C. CPU的缓存大小D. CPU的制造工艺答案：B5. 下列哪个软件不是操作系统？A. Windows 10B. macOSC. LinuxD. Microsoft Office答案：D6. 在计算机存储中，RAM代表什么？A. 随机存取存储器B. 只读存储器C. 可记录存储器D. 可重写存储器答案：A7. 计算机网络中的TCP/IP协议是什么？A. 图形用户界面B. 传输控制协议/互联网协议C. 一种编程语言D. 一种数据库管理系统答案：B8. 下列哪个选项是计算机病毒的特征？A. 能够自我复制B. 提高系统性能C. 增加存储空间D. 减少系统功耗答案：A9. 在计算机系统中，DMA代表什么？A. 数字多媒体应用B. 直接内存访问C. 数据管理自动化D. 动态机器分析答案：B10. 下列哪个选项是计算机硬件的基本组成部分？A. 软件B. 输入设备C. 网络D. 存储介质答案：B二、填空题（每题2分，共20分）11. 在计算机系统中，CPU执行的指令通常存储在______中。
答案：内存12. 计算机的总线是连接各个硬件组件的一组信号线，它包括数据总线、控制总线和______。
答案：地址总线13. 在计算机科学中，URL代表统一资源定位器，它用于标识网络上的______。
微机期末考试题及答案
微机期末考试题及答案一、选择题（每题2分，共20分）1. 微机中CPU的中文意思是：A. 中央处理单元B. 存储器C. 输入设备D. 输出设备答案：A2. 下列哪个是微机的操作系统：A. WindowsB. PhotoshopC. ExcelD. Word答案：A3. 在微机中，RAM代表的是：A. 随机存取存储器B. 只读存储器C. 硬盘存储器D. 光盘存储器答案：A4. 微机的硬盘属于：A. 主存储器B. 辅助存储器C. 输入设备D. 输出设备答案：B5. 微机的USB接口主要用于：A. 连接显示器B. 连接键盘C. 连接鼠标D. 连接外部存储设备答案：D6. 下列哪个不是微机的输入设备：A. 键盘B. 鼠标C. 打印机D. 扫描仪答案：C7. 微机的主板上通常有：A. 硬盘插槽B. 内存插槽C. CPU插槽D. 所有选项都是答案：D8. 微机的电源供应器（PSU）主要功能是：A. 存储数据B. 转换电压C. 处理数据D. 显示数据答案：B9. 下列哪个是微机的显示设备：A. 显示器B. 打印机C. 键盘D. 鼠标答案：A10. 微机的BIOS是：A. 基本输入输出系统B. 基本操作系统C. 基本应用系统D. 基本安全系统答案：A二、填空题（每空2分，共20分）1. 微机的CPU主要由________和________组成。
答案：算术逻辑单元；控制单元2. 微机的RAM是________存储器，而ROM是________存储器。
答案：易失性；非易失性3. 在微机中，________是用来存储临时数据的，而________是用来存储长期数据的。
答案：RAM；硬盘4. 微机的USB接口支持________和________两种传输模式。
答案：全速；高速5. 微机的硬盘通常分为________硬盘和________硬盘。
答案：机械；固态三、简答题（每题10分，共30分）1. 简述微机的组成部件及其功能。
微机考试题库及答案
微机考试题库及答案一、选择题1. 计算机的中央处理器（CPU）主要是指：A. 主板B. 内存C. 硬盘D. 处理器答案：D2. 在计算机系统中，数据存储的基本单位是：A. 字节（Byte）B. 位（Bit）C. 千字节（KB）D. 兆字节（MB）答案：A3. 下列哪个是操作系统的功能？A. 管理文件B. 运行应用程序C. 管理计算机硬件资源D. 所有以上选项答案：D4. 以下哪个是计算机网络的拓扑结构？A. 星型B. 总线型C. 环形D. 所有以上选项答案：D5. 以下哪个是计算机病毒的特征？A. 自我复制B. 破坏数据C. 通过网络传播D. 所有以上选项答案：D二、填空题6. 计算机的硬件系统通常包括输入设备、输出设备、________、存储设备和接口设备。
答案：中央处理器7. 在计算机中，1GB等于_______MB。
答案：10248. 计算机的操作系统按照其功能可以分为系统软件和_______软件。
答案：应用软件9. 计算机网络按照覆盖范围可以分为局域网、_______和广域网。
答案：城域网10. 防火墙是一种位于内部网络和外部网络边界上的_______，用来保护内部网络不受外部网络的攻击。
答案：安全系统三、简答题11. 简述计算机的工作原理。
答案：计算机的工作原理基于冯·诺依曼架构，主要包括输入、处理、存储和输出四个基本环节。
计算机通过输入设备接收数据和指令，中央处理器对数据进行处理，存储设备保存数据和程序，最后通过输出设备展示处理结果。
12. 什么是云计算，它有哪些主要特点？答案：云计算是一种通过互联网提供计算资源和服务的模式。
它的主要特点包括：按需自助服务、广泛的网络访问、资源池化、快速弹性和按使用量付费。
四、论述题13. 论述计算机病毒的传播途径和预防措施。
答案：计算机病毒的传播途径主要包括电子邮件、网络下载、移动存储设备等。
预防措施包括定期更新操作系统和应用程序的安全补丁，安装和更新防病毒软件，不打开可疑的电子邮件附件，不下载不明来源的软件，使用移动存储设备前进行病毒扫描等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合练习二一、选择题：1、10= CA 16B (1111000. 101)2C 16D BCD2、若X=-0110101，Y=+1011010，则 [X]补= C（1）， [Y]补= B（2） ,[-Y/2]补= D（3）。
（1） A B 00110101 C D（2） A B 01011010 C D 00100110(3) A 00101101 B C D3、若8088 CPU 的寄存器AL和BL中分别存放了两个单字节带符号数A9H和6FH，若要判别两数的大小，应先做减法操作，然后根据标志位 D（1）进行判别。
当CPU执行比较指令 CMP AL, BL 后，标志位OF和SF分别为 C （2）。
(1) A CF B SF C OF D SF和OF(2) A 0和0 B 0和1 C 1和0 D 1和14、已知CS=1000H ， DS=2000H ，ES=3000H ，BX=0200H，SI=0300H，8086/8088CPU执行指令 MOV AX， [BX+SI]，应从A（1）逻辑段中取出源操作数，该操作数所在单元的逻辑地址为C（2），执行该指令时，CPU的20根地址线上出现的信号为B（3）。
（1） A 数据段 B 代码段 C 堆栈段 D 附加段（2） A 1000H∶0500H B 3000H∶0500H C 2000H∶0500HD 20500H（3） A 10500H B 20500H C 30500H D 00500H5、8253外接频率为1MHZ的时钟信号，若控制字设置为35H，则8253将工作于（1）C ，可定时的最大时间为 B（2），应写入计数器的16位计数初值是（3）A 。
(1) A 计数通道0的方式1，按二进制计数 B 计数通道0的方式2，按二进制计数C 计数通道0的方式2，按BCD码计数D 计数通道1的方式2，按BCD码计数(2)A B 10ms C D(3) A 0 B 1 C 0100H D FFFFH8253 控制字SC1 SC0 RL1 RL0 M2 M1 M0 BCD0 0 通道0 0 0 计数器锁存 0 0 0 方式0 0 二进制计数0 1 通道1 0 1 读/写低字节 0 0 1方式1 1 BCD码计数1 0 通道2 1 0 读/写高字节 0 1 0方式21 1 先读/写低字节 0 1 1方式3后读/写高字节 1 0 0方式41 0 1方式56、典型的8088单CPU模式微机系统由 C (1) 组成，8088CPU主要由D (2) 组成。
（1） A 运算器、控制器、存储器及I/O设备；B 8088CPU、时钟发生器、地址锁存器、存储器、总线C 8088CPU、时钟发生器、地址锁存器、总线驱动器、存储器、I/O设备及总线D 8088CPU、运算器、控制器、时钟发生器、地址锁存器、总线驱动器、存储器、I/O设备及总线(2) A 通用寄存器、专用寄存器和ALU B ALU、FR及8个16位通用寄存器C CS、ES、SS、DS及IP、指令队列D EU和BIU7、一微机系统采用一片8259A 构成中断系统，若8259A设置为普通全嵌套、非缓冲、非自动中断结束等方式，并将ICW2设置为18H，系统可有 B (1) 级中断优先权，各中断源的优先权是A（2），IR2引脚上中断源的中断类型码为 C （3），该中断源的中断服务程序入口地址应存于中断向量表中首址为B（4）的4个单元内。
（1） A 2 B 8 C 15 D 64（2） A 固定不变，IR0优先权最高，IR7优先权最低B 固定不变，IR7优先权最高，IR0优先权最低C 固定不变，可设置IRi优先权最高D 自动循环，（3） A 18H B 19H C 1AH D 20H（4） A 60H B 68H C 6AH D 80H二、填空题：1、某80X86微处理器有20根地址线和16根数据线，，由该CPU构成的微机系统的最大存储器容量可达1MB，内存首末地址分别为00000H 和 FFFFFH ，该微机系统被称为16位微机。
2、若8088系统中，CS=1000H，DS= 2000H，SS=3000H，SP= 0100H，AX= 1234H，BX=5678H该系统当前堆栈段的物理地址范围为30000H —3FFFFH ，栈顶物理地址为30100H ，当执行 PUSH AX 指令后， AX= 1234H ，SP= 00FEH 。
3、若CS=2000H, SS=3000H, DS=4000H, 一个字数据F69BH存放于数据段中偏移地址为1C50H开始的单元中，其中低字节9BH存放单元的物理地址为41C50H，高字节F6H存放单元的物理地址为41C51H。
4、I/O接口是连接CPU和输入、输出外设进行数据交换的硬件电路，I/O接口的主要功能有实现电器特性的匹配、对输入输出数据进行缓冲、隔离等。
通常一个外设接口电路包括3类端口：数据端口、状态端口和控制端口。
一般外设的查询方式接口电路应包括数据端口和状态端口。
5、中断源是指引起中断的原因或发出中断申请的来源， 8086/8088的中断系统可处理256 个中断源，它们分为硬件中断（外部中断）和软件中断（内部中断）两种类型，这些中断源的中断类型码的范围为00H — FFH。
6、8086/8088CPU响应可屏蔽中断的条件是INTR引脚有中断请求有效信号、 CPU 开中断（IF=1）和执行当前指令完毕。
CPU响应中断后，将在第二个中断响应周期内从数据线上获取中断类型码。
三、采用以下给出的存储器芯片为8088 CPU设计存储器系统，根据要求回答以下问题。
U1 U21（6分）2、若系统要求配置16KB的存储器，其中8KB的ROM存储器和8KB的RAM，ROM存储器首地址为22000H，RAM存储器地址在ROM后连续，如采用以上给出的U1、U2芯片，各需要多少片请写出各片芯片的地址范围。
（6分）1、U1为ROM 类型存储器芯片，其容量为4KB，一般在系统运行中只能读出U1中单元的内容，不能将内容写入U1的单元中，但掉电后内容不会丢失。
U1 的作用是存放用户程序或固定不变的参数、数据等。
U2为RAM 类型存储器芯片，其容量为2KB，一般在系统运行中能读取U2中单元的内容，也能将内容写入U2的单元中，但掉电后内容会丢失。
U2 的作用是存放系统运行中输入/输出的数据、中间结果等。
2、采用2片U1芯片和4片U2芯片。
#1 U1芯片地址范围为: 22000H –22FFFH；#2 U1芯片地址范围为： 23000H –23FFFH #1 U2芯片地址范围为: 24000H –247FFH；#2 U2芯片地址范围为： 24800H –24FFFH #3 U2芯片地址范围为: 25000H –257FFH；#4 U2芯片地址范围为： 25800H –25FFFH四、以下为8088系统中以8255A 为输入设备和输出设备的查询方式接口电路的部分硬件图。
1、试述8088CPU和输出设备进行数据传送的工作过程。
（6分）输出设备根据STB引脚状态，若为1，则处理数据，处理完毕后通过ACK发出一个负脉冲将状态触发器清零；若STB引脚状态为0，则等待。
CPU要不断查询设备的状态，执行读8255A C口操作，判断从C口读入数据的D2位是1还是0，若为1表示输出设备未准备好，则等待后再查询；若为0表示设备已处理数据完毕， CPU 可将数据写入8255A的 B口，然后通过PC 7输出正脉冲将状态触发器至1。
之后重复以上的操作，周而复始。
2、以下是8088CPU从输入设备依次读取100个数据并存于以BUF为首址的内存单元区域中的程序段，请在划线处填入内容。
（每格1分，共12分）BUF DB 100 DUP ()COUNT EQU $-BUFSTART: LEA SI, BUF ；置数据单元首址指针MOV CX , COUNTMOV DX, 383H；8255A初始化设置MOV AL, 91HOUT DX, ALLOP: MOV DX, 383H ；置PC6为低电平MOV AL, 0CHOUT DX, ALNOPNOPMOV AL, 0DH；置PC6为高电平OUT DX, ALAGAIN: MOV DX, 382H ；查询输入设备状态IN AL, DXTEST AL, 02HJZ AGAINMOV DX, 380H ；从输入设备读取数据IN AL, DXMOV [SI], AL ；将数据存入内存单元INC SILOOP LOP；控制读取100个数据RET8255A方式控制字 8255A C口复位/置位控制字1 D6 D5 D4 D3 D2 D1 D0 0 0 0 0 D3 D2 D1 D0A口方式00 方式0 A口 C口下半口01 方式1 0 输出 0 输出 000 PC0 0复位1×方式2 1 输入 1 输入 001 PC1 1 置位 B口 010 PC2C口上半口 B口方式 0 输出∶∶0 输出 0 方式0 1 输入 111 PC71 输入 1 方式1五、分析以下汇编语言源程序，根据要求在划线处填上适当内容:DATA SEGMENT AT 2000HBLOCK DB 0，0D8H，78H，89H，0E3H，65H，34H，0FFH，1FH，0ABHCOUNT EQU $-BLOCKMAX DB 0MIN DB 0DATA ENDSSTACK SEGMENT PARA STACK 'STACK'TOP DB 100 DUP()STACK ENDSCODE SEGMENTASSUME CS：CODE，DS：DATA，ES：DATA，SS：STACK MAIN PROC FARPUSH DSMOV AX，0PUSH AXMOV AX，DATAMOV DS，AXMOV ES，AXMOV SI，OFFSET BLCOKMOV DI，OFFSET MINMOV CX，COUNTCLDLODSBDEC CXLOOP1： CMP AL，［SI］JLE NEXTMOV AL，［SI］NEXT： INC SILOOP LOOP1MOV ［DI］,ALRETMAIN ENDPCODE ENDSEND MAIN(1) 画出数据段中数据定义语句实现的内存分配图。
(2) 执行程序后，结果为：(每空格1分，共8分)OFFSET BLOCK = 0000H ，SEGMENT MAX = 2000H ,AL= 89H , DS= 2000H , CX= 0000H ,(20005H)= 65H , (2000AH)= 00H , (2000BH)= 89H ,六、程序设计：从STRING开始的内存单元中存放了一个字符串，该字符串以回车键（ASC码为0DH）结束，请编写程序段统计字符串的实际长度（不包括回车键），并将结果存于CH中。
