电动执行器常见故障现象及处理方法
电动执行器常见故障及处理方法
电动执行器常见故障及处理方法电动执行器是一种常用于控制和调节阀门、门窗、机械臂等设备的装置。
常见的电动执行器故障可能包括以下情况，以及相应的处理方法：1.电源故障：如果电动执行器完全没有反应或无法启动，首先要检查电源供应是否正常。
确保电源电压稳定，并检查电源线路和插头是否接触良好。
如果电源有问题，修复电源或更换电源供应。
2.电机故障：电机是电动执行器的核心部件，如果电机出现故障，可能导致执行器无法正常工作或运动不稳定。
常见的电机问题包括过热、短路或损坏。
应检查电机的电气连接是否良好，清理电机周围的灰尘和杂物，并确保电机运行时没有过载。
如果电机损坏，可能需要更换电机或修理电机。
3.限位开关故障：限位开关用于控制电动执行器的行程范围，防止超出预设的极限位置。
如果限位开关故障，可能导致执行器无法准确停止在预定位置。
应检查限位开关的位置和调整，确保其正确安装和调节。
如果限位开关损坏，可能需要更换限位开关。
4.控制信号问题：电动执行器通常通过控制信号来接收指令并执行动作。
如果控制信号传输中断或出现干扰，执行器可能无法正常工作。
应检查控制信号的连接线路、接头和接口是否良好，确保信号传输的稳定和准确。
如果需要，可以使用屏蔽线缆或信号放大器来提高信号质量。
5.机械阻力：电动执行器在工作过程中可能遇到机械阻力，例如阀门卡死或门窗受阻。
这可能导致电动执行器无法正常运动或过载。
应检查相关机械设备是否正常运行，消除阻力点，并确保电动执行器的负载符合其额定能力。
6.请注意，以上只是一些常见的电动执行器故障及处理方法，具体情况可能因设备型号和具体应用而异。
对于复杂或无法解决的问题，建议咨询专业的技术支持或联系设备制造商进行进一步的故障排除和维修。
电动执行器常见故障及维修方法

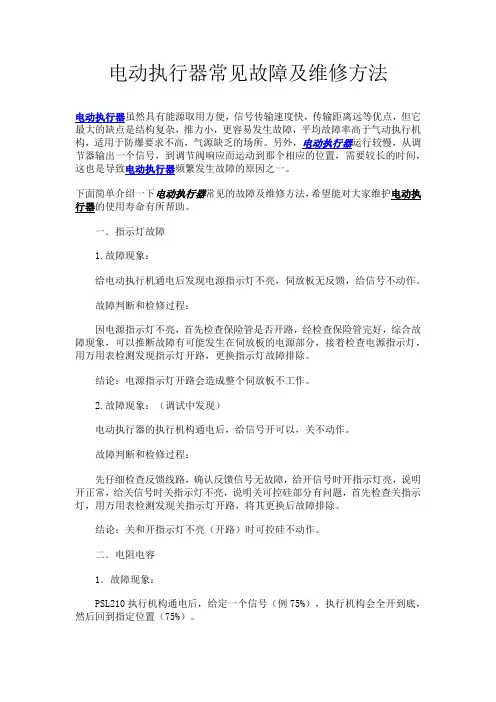

电动执行器常见故障及维修方法电动执行器虽然具有能源取用方便，信号传输速度快，传输距离远等优点，但它最大的缺点是结构复杂，推力小，更容易发生故障，平均故障率高于气动执行机构，适用于防爆要求不高，气源缺乏的场所。
另外，电动执行器运行较慢，从调节器输出一个信号，到调节阀响应而运动到那个相应的位置，需要较长的时间，这也是导致电动执行器频繁发生故障的原因之一。
下面简单介绍一下电动执行器常见的故障及维修方法，希望能对大家维护电动执行器的使用寿命有所帮助。
一．指示灯故障1.故障现象：给电动执行机通电后发现电源指示灯不亮，伺放板无反馈，给信号不动作。
故障判断和检修过程：因电源指示灯不亮，首先检查保险管是否开路，经检查保险管完好，综合故障现象，可以推断故障有可能发生在伺放板的电源部分，接着检查电源指示灯，用万用表检测发现指示灯开路，更换指示灯故障排除。
结论：电源指示灯开路会造成整个伺放板不工作。
2.故障现象：（调试中发现）电动执行器的执行机构通电后，给信号开可以，关不动作。
故障判断和检修过程：先仔细检查反馈线路，确认反馈信号无故障，给开信号时开指示灯亮，说明开正常，给关信号时关指示灯不亮，说明关可控硅部分有问题，首先检查关指示灯，用万用表检测发现关指示灯开路，将其更换后故障排除。
结论：关和开指示灯不亮（开路）时可控硅不动作。
二．电阻电容1．故障现象：PSL210执行机构通电后，给定一个信号（例75%），执行机构会全开到底，然后回到指定位置（75%）。
故障判断和检修过程：根据以上故障现象，首先要判断是伺放板和执行机构那一个有问题。
将伺放板从执行机构上拆下，直接将电源线接到X5/1和X5/4端子上，执行机构关方向动作，将电源线接到X5/1和X5/2端子上，执行机构开方向动作，如果执行机构动作不正常，说明故障在执行器上。
用万用表测电机绕组正常，再测电容两边的电阻发现有一个开路，将其更换后故障排除。
结论：遇到以上故障现象时，首先要判断故障发生在那一个部分上，最后确定根源。
电动阀执行器常见故障及处理方法大全
电动阀执行器常见故障及处理方法大全一、工作原理：当DCS按照控制要求，给执行器一个4-20mA的直流定位信号时，电路板将给定信号和反馈信号进行比较，输出偏差信号。
此偏差信号经放大处理后，决定电机正向或者反向转动，并驱动相应的固态继电器，再由继电器驱动电机向正确方向转动。
电机的输出轴经过减速齿轮箱的减速后，带动摇臂或者拉杆进而调整相关阀门的开度。
减速齿轮箱有两种机械量输出。
一个位于减速齿轮箱入口处，当齿轮箱或阀门负载力矩过大时，电动机会优先带动环形内齿轮，进而带动一组连杆（连杆上有一组对称设置，可调整松劲的弹簧）。
连杆不管想哪个方向运动，都会触动相应的微动开关，给电路板发送过力矩信号。
防止执行器因过力矩损坏设备。
齿轮箱的另一个机械量输出位于控制箱底部，带动行程开关和位置电位器，输出执行器摇臂或拉杆当前位置的机械量信号。
行程开关可以在执行器运行至上下限位置时给电路板发送中断命令，使电动机不再转动（不管此时有否偏差信号）。
位置电位器会输出连续的电阻信号给电路板，并由电路板产生4-20mA的位置信号，此信号一方面为比较电路提供依据，另外还会为DCS提供执行器当前位置的反馈信号。
在电机的定子线圈里埋有温度控制开关。
当电机因某种原因过热时（100-120度），常闭的温度开关会断开，切断电路板的供电电源。
执行器不再动作，从而保障执行器的运行安全。
二、故障分析及处理1、执行器供电空开跳闸。
（1）执行器内有积水。
积水可能会浸湿电路板，造成电路板的某个回路短路。
积水会沿着齿轮箱或者引线孔进入电机，造成电机损坏。
在找到已损毁部件后，应更换。
另外应清除积水。
特别是齿轮箱，应解体后全面清理，并上好润滑油。
做好执行器的密封，避免有水或蒸汽再次淋湿执行器。
（2）执行器振动剧烈。
这会造成执行器内的某些部件脱落并使电气回路的某点出现接地。
振动源通常是其他大型设备，属于设计施工缺陷。
应对执行器的固定机座进行适当改造，避免接触到振动源。
罗托克电动执行器常见故障及解决办法
罗托克电动执行器常见故障及解决办法1.电动执行器无法启动：-确保电源线连接正确，检查电源是否正常；-检查电动执行器的控制信号线是否正确连接；-检查保险丝是否烧坏，如有需要更换。
2.电动执行器运行速度慢：-检查电动执行器的供电电压，确保其符合规定的工作电压范围；-检查负载是否过重，如有需要，减小负载；-检查电动执行器的传动装置，确保传动装置良好。
3.电动执行器运行不平稳：-检查电动执行器的传动装置，如齿轮、皮带、链条等是否磨损或松动，如有需要，及时维修或更换；-检查电动执行器的轴承是否损坏或松动。
如果有需要，更换或紧固轴承。
4.电动执行器无法停止：-检查控制信号线是否正确连接，是否存在短路现象；-检查电动执行器的控制信号源是否发出停止信号；-检查电动执行器的限位开关是否正常工作，如有需要，调整限位开关的位置。
5.没有动力输出：-检查电动执行器的驱动装置，如摩擦轮、蜗轮蜗杆等是否松动或磨损，如有需要，及时维修或更换；-检查电动执行器的电机是否工作正常，如有需要，进行维修或更换。
6.电动执行器卡死或卡住：-检查电动执行器的传动装置，如齿轮、皮带、链条等是否松动或磨损，如有需要，进行维修或更换；-检查电动执行器的驱动装置，如摩擦轮、蜗轮蜗杆等是否松动或磨损，如有需要，进行维修或更换；-检查电动执行器的轴承是否损坏或松动，如有需要，更换或紧固轴承。
7.电动执行器噪音大：-检查电动执行器的传动装置，如齿轮、皮带、链条等是否松动或磨损，如有需要，进行维修或更换；-检查电动执行器的驱动装置，如摩擦轮、蜗轮蜗杆等是否松动或磨损，如有需要，进行维修或更换；-检查电动执行器的轴承是否损坏或松动，如有需要，更换或紧固轴承；-对电动执行器进行润滑处理，确保各零部件正常工作。
电动执行器常见故障及处理方法
电动执行器常见故障及处理方法一、电机无反应电动执行器启动后，电机没有反应，导致无法实现手动调整或执行自动操作。
解决方法：1.检查电源线路是否正常，检查插头是否接触良好。
2.检查电机是否受到了机械障碍，例如堵转。
3.检查电机的保险丝是否烧断，如有需要更换保险丝。
4.检查电机掌控盒内部配电是否正确。
二、电机不稳定电动执行器启动后，电机转动不稳定，震动或者发出异常噪音，导致执行器无法顺当完成操作。
解决方法：1.检查电机接线是否紧固，松动的电线简单导致电机震动不稳。
2.检查电机的销轴是否正常，假如销轴有损坏或者磨损，需要更换。
3.检查电机的机械传动部分是否正常，例如减速器或者联轴器是否损坏。
4.检查电机的安装是否正确，假如电机安装有偏差，简单导致电机震动不稳定。
电动执行器无法上下移动，无法完成带动的隔离阀等部件的启闭动作。
解决方法：1.检查执行器主体或者安装位置是否有障碍物影响，例如管路或者掌控盒。
2.检查执行器上是否有防止错误安装的行程开关。
3.检查执行器机械部分是否有损坏或者磨损，例如销轴是否损坏等，需要更换部件。
4.检查执行器电气掌控模块是否工作正常，例如手动掌控按钮或者自动掌掌控动等，需要更换部件或修理电路。
四、执行器无法匹配周边设备电动执行器无法校准周边设备，导致执行器上的阀门或者管路无法合适的进行掌控。
解决方法：1.检查执行器与周边设备的接口标准是否匹配，例如智能掌控掌控盒是否支持通讯协议。
2.检查执行器与周边设备之间的连接线路是否正确，例如信号线或者电源线等。
3.检查执行器的配置信息是否正确，例如IP地址、网关等信息是否设置正确。
4.检查执行器与周边设备之间是否有干扰，需要安装隔离器或者电源滤波器等部件来保障信号传输质量。
电动执行器无法进行自动掌控，导致执行器无法依照预期的程序进行开合或者调整。
解决方法：1.检查执行器的程序是否正确，程序设置错误或者损坏会导致执行器无法自动掌控。
2.检查执行器传感器是否损坏或者磨损，例如测量温度、压力或者位置等的传感器，需要更换部件。
电动执行器常见故障及维修办法（精品）

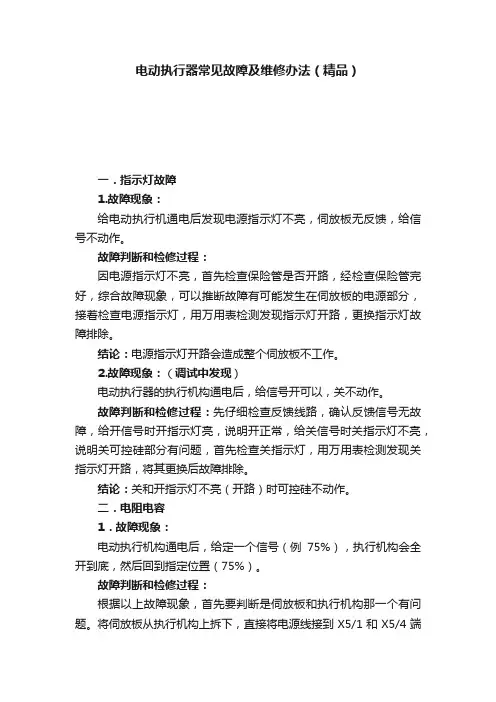

电动执行器常见故障及维修办法（精品）一．指示灯故障1.故障现象：给电动执行机通电后发现电源指示灯不亮，伺放板无反馈，给信号不动作。
故障判断和检修过程：因电源指示灯不亮，首先检查保险管是否开路，经检查保险管完好，综合故障现象，可以推断故障有可能发生在伺放板的电源部分，接着检查电源指示灯，用万用表检测发现指示灯开路，更换指示灯故障排除。
结论：电源指示灯开路会造成整个伺放板不工作。
2.故障现象：（调试中发现）电动执行器的执行机构通电后，给信号开可以，关不动作。
故障判断和检修过程：先仔细检查反馈线路，确认反馈信号无故障，给开信号时开指示灯亮，说明开正常，给关信号时关指示灯不亮，说明关可控硅部分有问题，首先检查关指示灯，用万用表检测发现关指示灯开路，将其更换后故障排除。
结论：关和开指示灯不亮（开路）时可控硅不动作。
二．电阻电容1．故障现象：电动执行机构通电后，给定一个信号（例75%），执行机构会全开到底，然后回到指定位置（75%）。
故障判断和检修过程：根据以上故障现象，首先要判断是伺放板和执行机构那一个有问题。
将伺放板从执行机构上拆下，直接将电源线接到X5/1和X5/4端子上，执行机构关方向动作，将电源线接到X5/1和X5/2端子上，执行机构开方向动作，如果执行机构动作不正常，说明故障在执行器上。
用万用表测电机绕组正常，再测电容两边的电阻发现有一个开路，将其更换后故障排除。
结论：遇到以上故障现象时，首先要判断故障发生在那一个部分上，最后确定根源。
2.故障现象：执行机构通电后给关信号（4mA）执行机构先全开后再全关。
故障判断和检修过程：先拆除伺放板，直接给执行机构通电发现仍然存在原故障，检查电阻，电阻阻值正常，说明电阻没问题，检查电机绕组，发现阻值正常，电机没问题。
由此故障推断有可能电容坏，重新更换电容，故障排除。
结论：出现该问题时首先怀疑电阻和电容。
三.其它1、故障现象：现场只要送AC220V电源，保护开关立即动作（跳闸）执行机构伺放保险已烧。
电动执行器常见故障及维修办法
电动执行器常见故障及维修办法
1.电源故障：电源故障是电动执行器最常见的故障之一、可能是电源
线路断开、电源插头损坏等问题。
维修办法是检查电源线路连接是否正常，修复电源线路断开或更换损坏的插头。
2.开关故障：开关故障主要指的是执行器开关无法正常启动或停止。
可能是由于开关磨损、触点接触不良或开关松动等问题。
维修办法是清洁
或更换开关，确保开关的正常运作。
3.传感器故障：传感器故障会导致执行器无法正确感知位置或状态。
可能是传感器线路断开、传感器损坏或传感器设置错误等问题。
维修办法
是检查传感器线路连接是否正常，修复断开的线路或更换损坏的传感器，
确保传感器的正常工作。
4.驱动器故障：驱动器是控制执行器运动的关键组件，驱动器故障会
导致执行器无法正常运行。
可能是驱动器损坏、驱动器参数错误或驱动器
供电异常等问题。
维修办法是检查驱动器供电是否正常，调整驱动器参数
或更换损坏的驱动器。
5.机械故障：机械故障通常是执行器内部机械部件损坏或卡住导致的。
可能是由于轴承磨损、齿轮损坏、传动带断裂或机械部件堵塞等问题。
维
修办法是检查机械部件是否正常运转，修复损坏的部件或清洁堵塞的部件。
除了以上常见故障外，执行器还可能遇到其他故障，如电机故障、接
线故障、电磁干扰等。
对于这些故障，维修办法可以根据具体情况采取相
应的措施来修复。
电动执行器常见故障及处理方法
电动执行器常见故障及处理方法电动执行器是一种常见的执行控制设备，广泛应用于工业自动化领域。
然而，在使用过程中，电动执行器也会出现一些常见故障，给生产和操作带来一定的困扰。
因此，了解电动执行器的常见故障及处理方法对于保障设备正常运行具有重要意义。
首先，电动执行器常见的故障之一是电机无法启动。
这种情况可能是由于电源故障、电机内部故障或者控制系统故障引起的。
针对这种情况，可以先检查电源线路是否正常，然后检查电机内部是否存在故障，最后检查控制系统是否正常。
针对不同的故障原因，可以有针对性地进行处理，如修复电源线路、更换电机零部件或者重新校准控制系统。
其次，电动执行器在运行过程中可能出现运动不稳定的情况。
这种故障可能是由于机械零部件磨损、润滑不良或者控制系统参数设置不当引起的。
针对这种情况，可以先检查机械零部件是否存在磨损现象，然后对润滑部件进行维护保养，最后对控制系统参数进行调整。
通过这些处理方法，可以有效解决电动执行器运动不稳定的问题。
此外，电动执行器还可能出现位置偏差大的故障。
这种情况可能是由于位置传感器故障、机械结构松动或者控制系统参数设置不当引起的。
针对这种情况，可以先检查位置传感器是否正常工作，然后检查机械结构是否存在松动现象，最后对控制系统参数进行调整。
通过这些处理方法，可以有效减小电动执行器的位置偏差，提高设备的精度和稳定性。
最后，电动执行器还可能出现过载保护的故障。
这种情况可能是由于负载过大、电机故障或者控制系统参数设置不当引起的。
针对这种情况，可以先检查负载是否过大，然后检查电机是否存在故障，最后对控制系统参数进行调整。
通过这些处理方法，可以有效保护电动执行器免受过载损坏，延长设备的使用寿命。
综上所述，电动执行器在使用过程中可能出现多种故障，但只要我们能够及时发现并采取正确的处理方法，就能够有效解决这些问题，保障设备的正常运行。
因此，对于电动执行器的故障处理，我们需要具备一定的专业知识和经验，以便能够快速、准确地解决问题，确保设备的安全稳定运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7、主板不良 8、主板设置错误，单相主板 设置为三相 1、电机温度过高，开关动作 太频繁 2、执行器工作环境温度过高 3、执行器接线板输出的直流 24V 电源短路 4、执行器内部温度线插头松 动 5、电机内部温度开关坏 6、主板不 良 7、分体式接线错误
7、测量主板上三相电源输入电压
7、如到主板的电压正常更主板
1、停止执行器电动动作，执行器电机冷却后察看故障 是否排除 2、测量执行器工作环境温度（最好用红外测温仪） 3、 用万用表测量接线板直流 24V 输出电压 （BD-A、 BJ-Q 是 11 和 12 端子，其它智能型为 26 和 29 端子） 4、打开执行器箱罩检查 2P 温度端子是否松动 5、用万用表测量开关线是否导通 6、主板上 2P 温度线输入端子短接，查看是否正常
1、如更换编码器重新调开关行程后正常，原编码器不良 2、如测试排线断路更换排线 3、如更换主板后正常，原主板不良 4、如阀位反馈轴转动不平稳，需更换阀位反馈轴。如阀位 反馈轴与编码器连接齿轮不能啮合， 需重装编码器或更换连 接齿轮。 5、如果连线有无错误或接触不良，需重新接线。如果执行 机构与控制器之间的连线有不通，可以接备用线或换线。 6、如果距离过长，需更换远传板和主板。
第 1 页
维修方法 （如果第一个方法不能解决问题向下一步的方法处理直到 问题解决） 1、 测量电压如电压过低或没有电压要求用户提供正确电压， 如果电压正常再检查执行器内部 2、如电源线接到地线上重新接线 3、如果发现有插头未插好，把插头插好 4、如发现有接触不良或线头脱落，把线重新接好，把所有 连线都紧一下 5、如保险丝烧坏，更换同型号保险和固态继电器 6、如更换操作显示板后正常为原操作显示板不良 更换同型号编码器或远传板 7、如更换排线后正常为原排线不良 8、如主板保险丝烧坏更换同型号的保险，如保险丝未烧更 换主板 1、如电压偏低，要求用户提供正确电源电压 2、如更换排线后正常，原排线不良 3、如更换显示板后正常，原显示板不良 4、如更换主板后正常，原主板不良
2、三相执行器一根电源接到 地线端子上 （ 4） 上电显示 电源缺相 3、三相电源缺一相电或电源 线接触不良 4、三相电源电压偏低 5、三相频繁调节型执行器保 险丝烧 6、执行器内部电源线接触不 良
2、察看三相执行器三根电源端子是否有一根接到地线 端子上 3、电源线有没有接牢固，用万用表测量三相电源电压 是否正常 4、用万用表测量电源接线端子上的电压是否在正常范 围内 5、打开执行器箱罩用万用表测量保险丝有无烧坏 6、用万用表测量接线板电源线到接触器，接触器到主 板电源线是否接通
（ 3）
显示阀位 出错或电 机堵转
5、分体式执行机构与控制器 接线错误或接触不良 6、分体式执行机构与控制器 接线过长
7、 交流接触器 （固态继电器） 7、查看接触器动作，如接触器动作正常， 电机不转， 7、如接触器与电机接线接触不良，重新接线。如接触器故 电机线接触不良或交流接触 检查接触器与电机线连接，如不可靠，重新接线。如果 障，重新更换接触器。 器故障 接触器不吸合，可能为接触器故障。 8、电机故障 9、手电动切换回不到电动 8、主板设置错误，编码器和 主板设置不对应 1、三相执行器接了单相电源 1、察看三相执行器电源端子是否接了三根电源线 1、如少一根电源线用户可能接了单相电源，要求用户提供 正确的三相电源， 如果现场无法提供三相电源， 只能换单相 执行器 2、如果执行器三相电源线有一根接到地线端子，停电重新 把电源线接好 3、停电把电源线重新接好 4、 上电测量三相电源端子上每相电压， 如电压低于 AC340V 为电压低，要求用户提供正确的电源电压 5、如保险丝烧坏更换同型号的保险丝和三相固态继电器 6、如测量有不通的电源线，把线拆下检查有没有压到线皮 或螺丝未装紧 8、如果接触器动作，电机不动作，检测电机绕组是否 平衡机绝缘电阻，如不正常，需更换电机。 9、电机转动，执行器不动作 8、更换同型号电机 9、更换手电动切换机构
3
受控状态 页 检测方法 （如果第一个方法不能解决问题向下一步的方法处理 直到问题解决） 1、用万用表测量接线板电源端子上的电压 2、察看三相执行器三根电源端子是否有一根接到地线 端子上 3、检查执行器内部插头是否插好。 4、用万表测量交流接触器与接线板电源端子和主板的 电源线是接通。 5、用万用表测量保险丝有无烧坏。 6、更换操作显示板、 断开编码器和主板的连接线，如果显示正常，可判断是 编码器或远传板 7、更换排线 8、观察主板上的指示灯，如果只有一个指示灯亮用万 表测量主板上的保险丝是否坏，如果有两个以上指示灯 亮更换一块同型号的主板试一下是否正常 1、用万用表测试电源电压是否正确 2、更换排线检查是否正常 3、更换显示板检查是否正常 4、更换主板检查是否正常
1、电源电压偏低 （ 2） 上电白屏 2、主板到显示板的排线不良 3、显示板不良 4、主板不良
文件编号：J/ZY-GZH-001
1、编码器不良 2、编码器排线不良 3、主板不良 4、阀位反馈轴不良
1、更换编码器测试是否正常 2、用万用表测量编码器排线两头端子是否如接通 3、更换主板 4、检测执行器动作时阀位反馈轴转动是否平稳或阀位 反馈轴与编码器连接齿轮是否啮合良好 5、检查执行机构与控制器连线有无错误或接触不良和 执行机构与控制器之间的连线是否导通 6、检查执行机构与控制器连线距离，如果距离大于 50 米，常规分体远传板无法满足，需更换
电动执行器常见故障现象及处理方法
文件编号 版 页 本 码 故障现象 序号 1、三相执行器电源缺相或电 源电压不对 2、三相执行器有一根电源线 接到地线端子上 3、执行器内部插头脱落 4、交流接触器上电源线接触 不良 （ 1） 上电黑屏 无显示 5、三相频繁调节型执行器保 险丝烧 6、显示屏不良 7、编码器不良或远传板不良 7、主板到显示屏排线坏 8、主板不良 共 分析原因 J/ZY-GZH-001 A
